第6节电流电压电阻的关系 (第一课时)

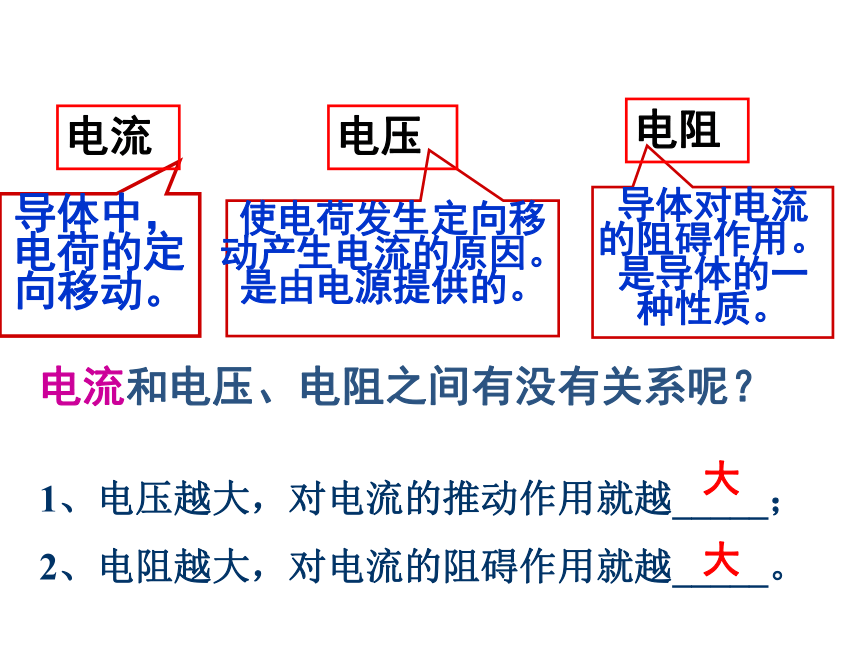

课件14张PPT。第六节 电流与电压 电阻的关系导体中，电荷的定向移动。使电荷发生定向移动产生电流的原因。
是由电源提供的。导体对电流的阻碍作用。

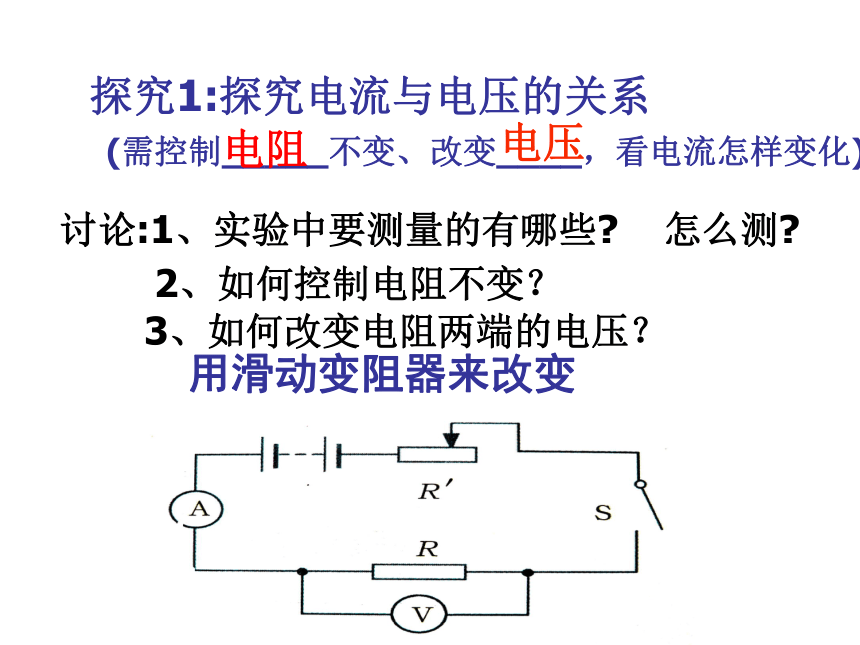

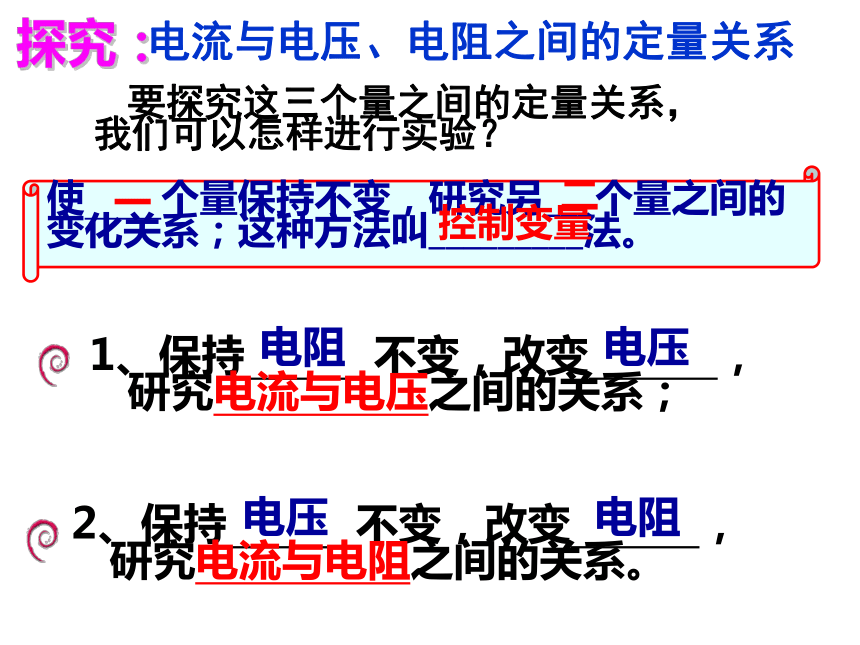

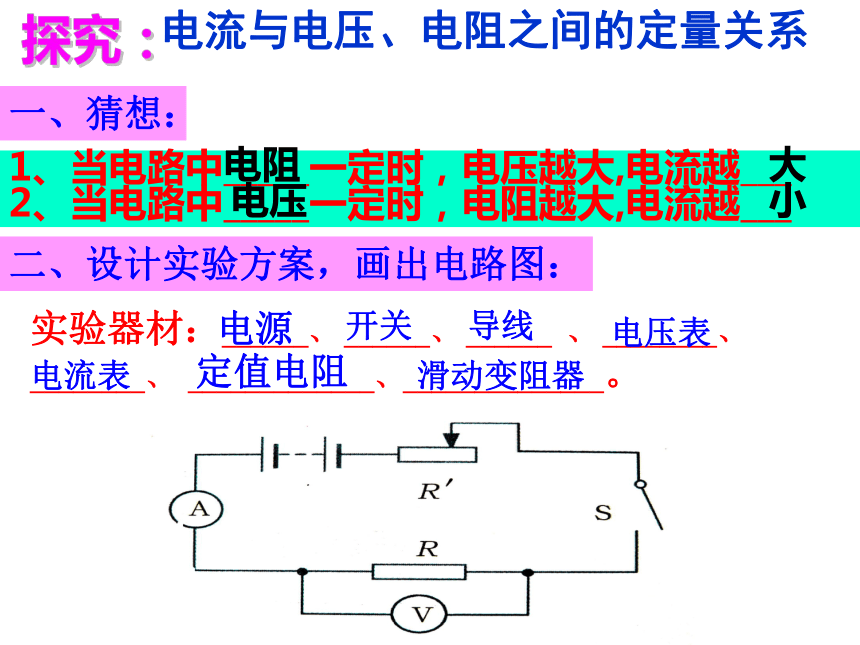

是导体的一种性质。2、电阻越大，对电流的阻碍作用就越_____。1、电压越大，对电流的推动作用就越_____；大大电流电压电阻电流和电压、电阻之间有没有关系呢？ 要探究这三个量之间的定量关系，我们可以怎样进行实验？电阻电压电压电阻控制变量探究：一二电流与电压、电阻之间的定量关系探究：1、当电路中_____一定时，电压越大,电流越___一、猜想：2、当电路中_____一定时，电阻越大,电流越___电阻大电压小二、设计实验方案，画出电路图：实验器材：______、 ______、 ______ 、 ________、 ________、 _____________、______________。电源定值电阻开关电压表导线滑动变阻器电流表电流与电压、电阻之间的定量关系 探究1:探究电流与电压的关系 (需控制_____不变、改变____，看电流怎样变化)3、如何改变电阻两端的电压？讨论:1、实验中要测量的有哪些? 怎么测?2、如何控制电阻不变？电阻电压用滑动变阻器来改变探究：电流与电压、电阻的定量关系3.连接电路时开关应
＿＿；
4.闭合开关前，滑动
变阻器的滑片应移
到_________位置。注意事项 断开 电阻最大 1、从电源的正极开始连接.

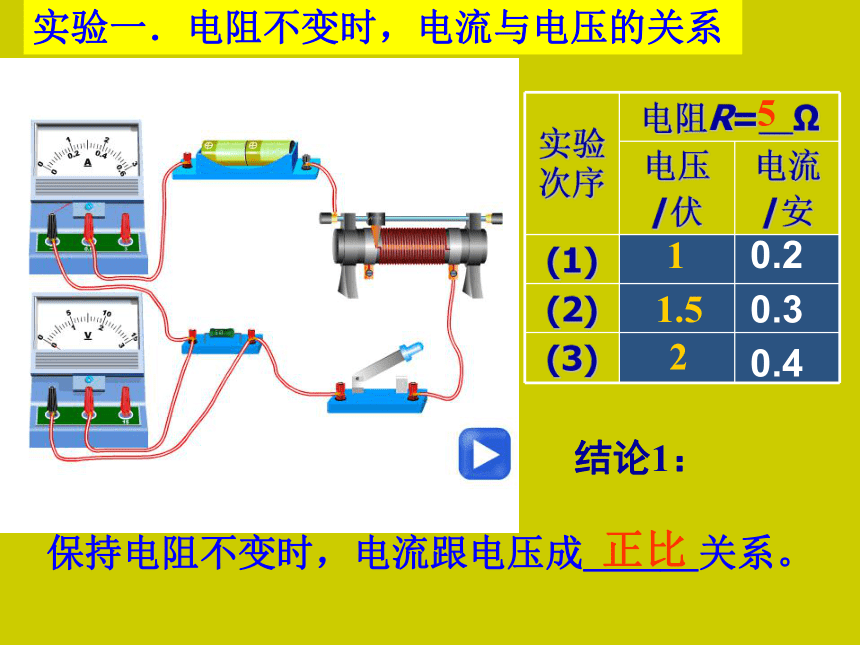

2、先“串”后“并”实验一．电阻不变时，电流与电压的关系 保持电阻不变时，电流跟电压成＿＿＿关系。结论1：521.51正比表格中的数据由实验时实际的填写。0.20.30.4探究2:探究电流与电阻的关系 (需控制_ _不变,改变___，看电流怎样变化。)电阻电压讨论:
1、能否利用实验一的电路图？怎么改变电阻？ 2、实验器材中已经给你5欧、
10欧、15欧的电阻。
怎么保持电压不变?更换不同阻值的电阻用滑动变阻器来调节实验二．电压不变时，电流与电阻的关系 2842结论2：保持电压不变时，电流跟电阻成＿＿关系。反比根据情况可以填入实际数据0.50.251　　导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律：探究：电流与电压、电阻的定量关系欧姆研究了并在1827年将研究结果总结为：探究电流与电压、电阻的关系（I与U、R）实验中滑动变阻器的作用？滑动变阻器改变（或保持）R两端的电压1、有人根据公式R=U/I跟公式I=U/R在
形式上相似，说“电阻R跟电压成正
比，跟电流成反比”。你认为这种说
法对吗？为什么？答：不对。因为电阻是导体本身的一种
性质，它只跟导体的材料、长度、
横截面积和温度有关，跟电流、电
压无关。想一想二、计算：欧姆定律的应用 　一只电灯泡正常工作时的灯丝电阻是
242欧，如果电灯线路的电压是220伏，求灯丝
中通过的电流。解：已知R＝242欧，U＝220伏，
　　I＝U/R＝220伏/242欧＝0.9安
答：电流是0.9安。
