第1节电荷与电流（第二课时电路图）

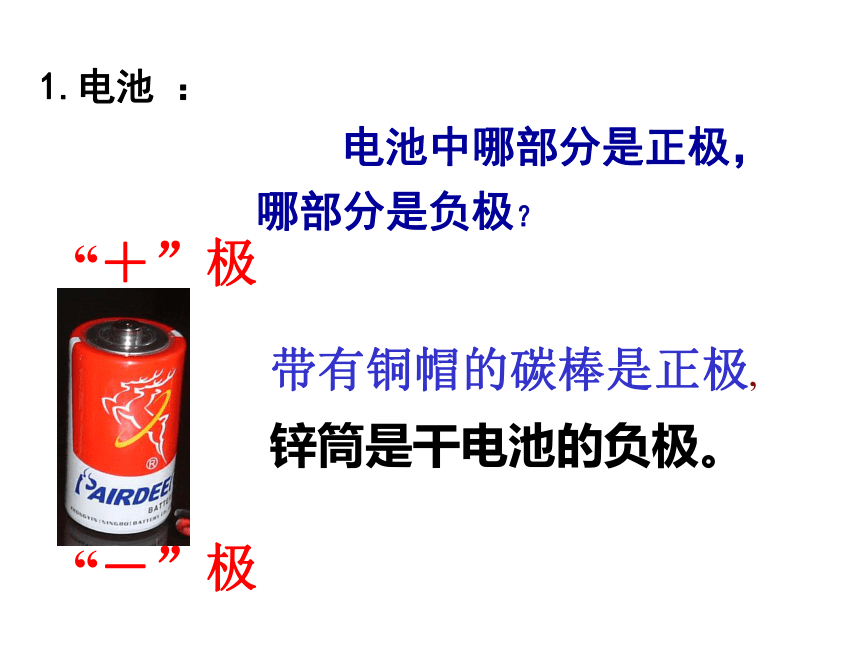

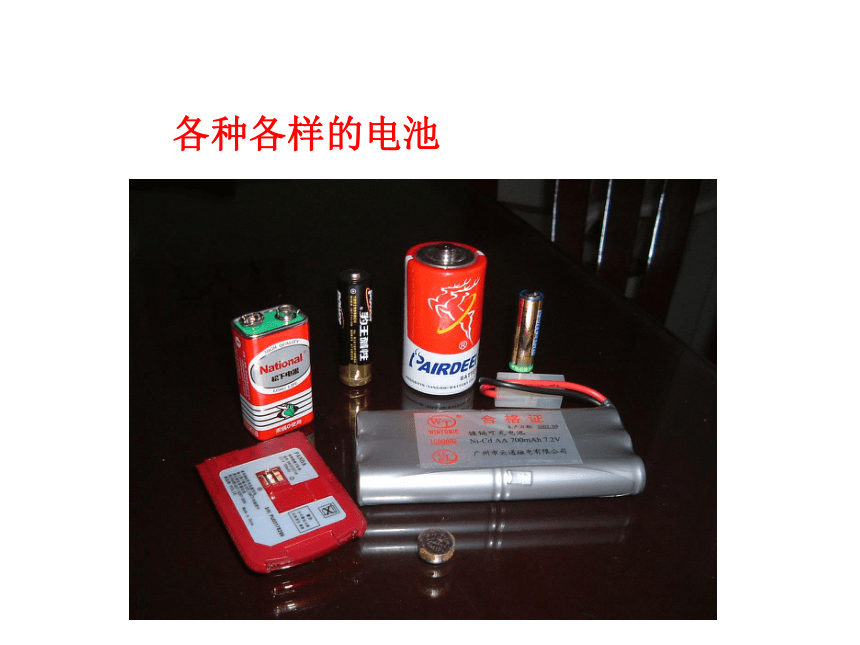

课件39张PPT。第二课时 电荷与电路美丽的夜景离不开“电”的衬托作用！想一想： 电是从哪里来的？各种各样的电池1.电池 ：　　电池中哪部分是正极，

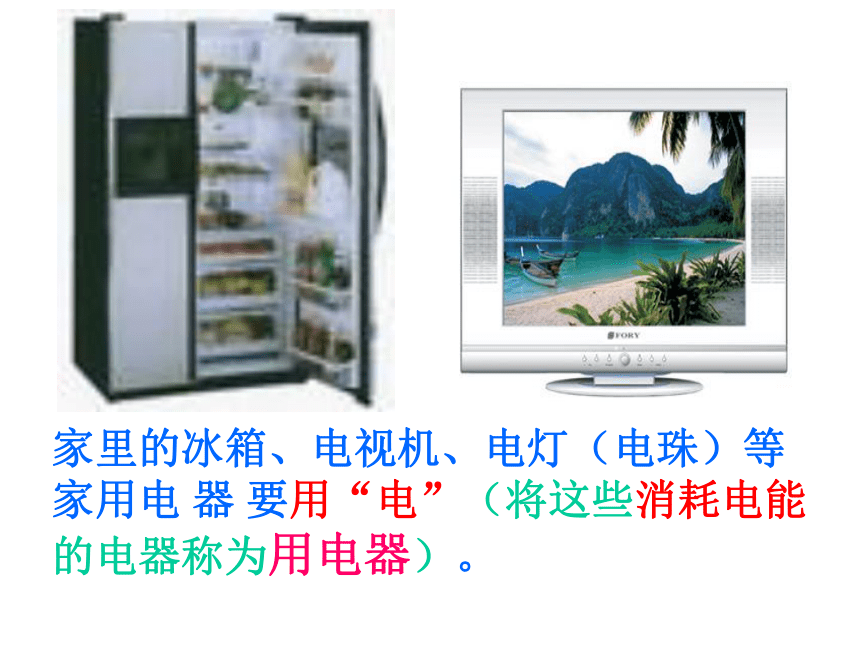

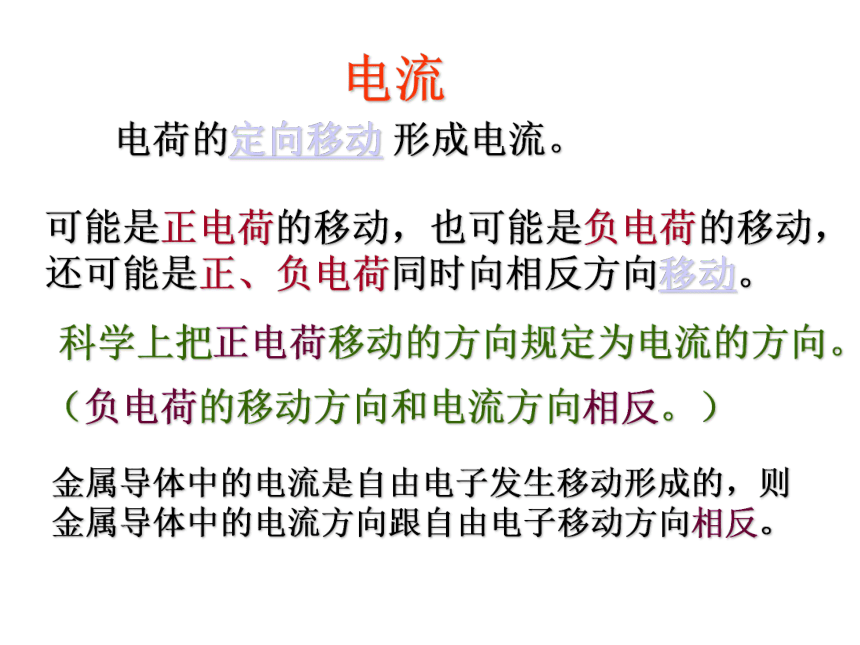

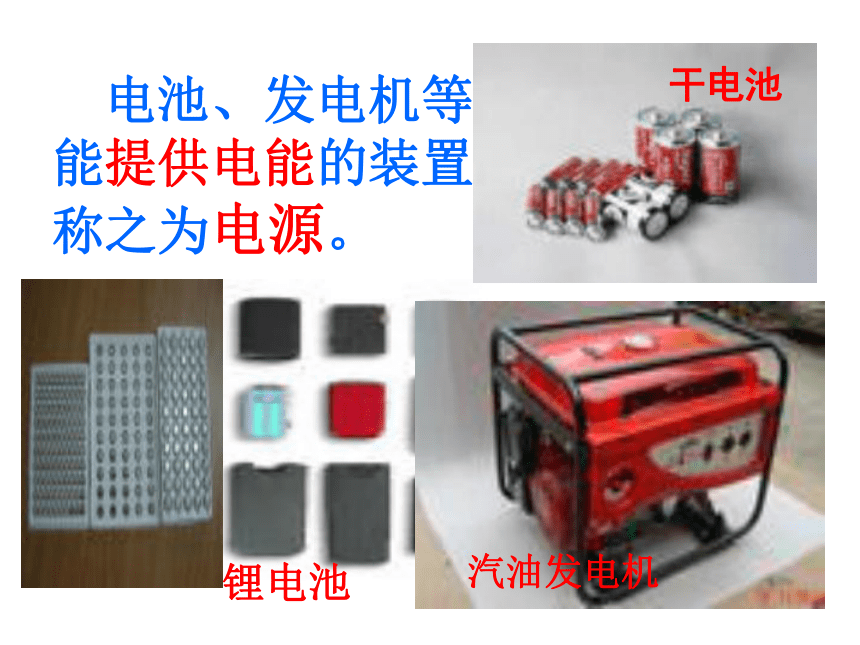

哪部分是负极？ 带有铜帽的碳棒是正极,锌筒是干电池的负极。 “＋”极“－”极汽油发电机 电池、发电机等能提供电能的装置称之为电源。干电池锂电池电流电荷的定向移动 形成电流。可能是正电荷的移动，也可能是负电荷的移动，还可能是正、负电荷同时向相反方向移动。科学上把正电荷移动的方向规定为电流的方向。（负电荷的移动方向和电流方向相反。）金属导体中的电流是自由电子发生移动形成的，则金属导体中的电流方向跟自由电子移动方向相反。家里的冰箱、电视机、电灯（电珠）等家用电 器 要用“电”（将这些消耗电能的电器称为用电器）。电路的组成元件及其作用

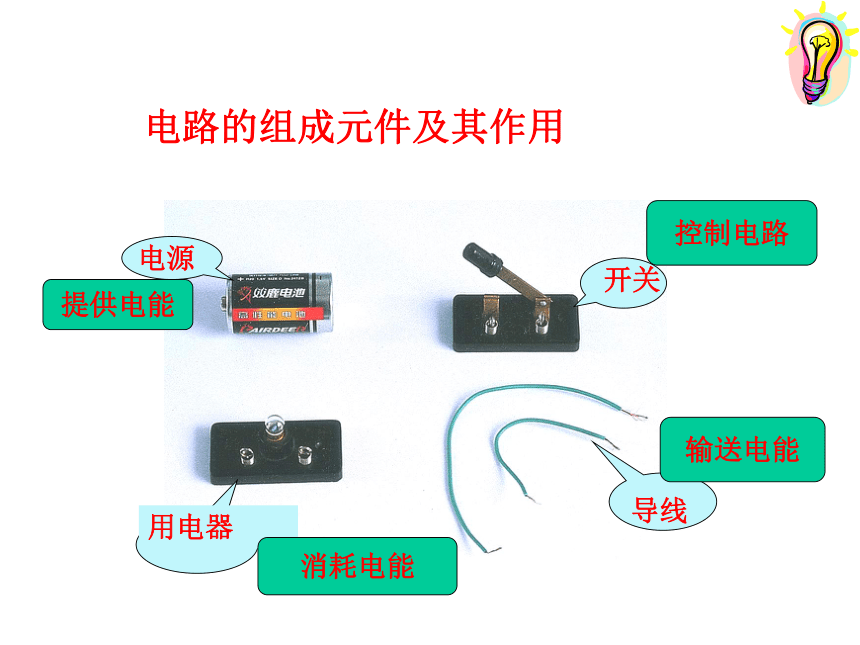

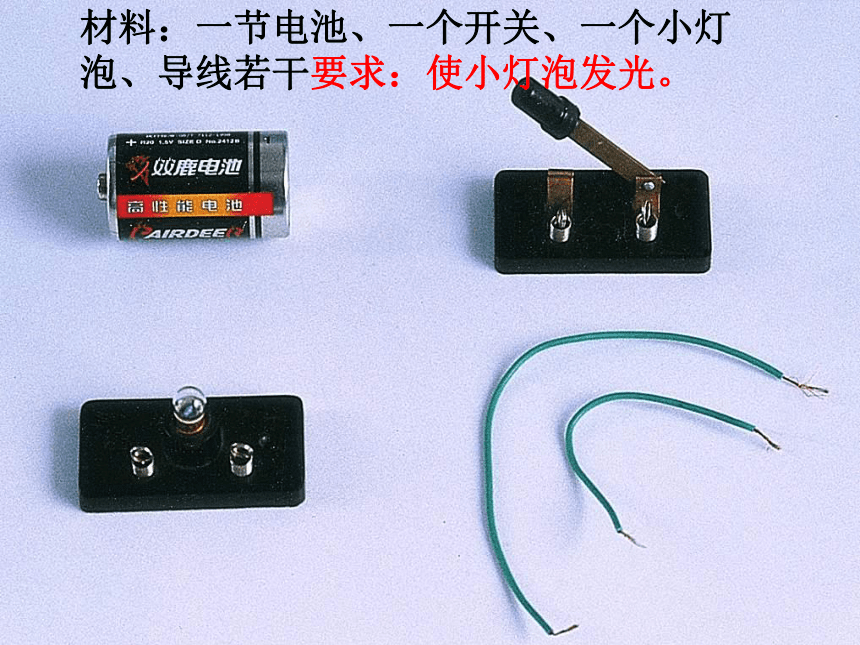

电源提供电能导线用电器开关控制电路输送电能消耗电能材料：一节电池、一个开关、一个小灯泡、导线若干要求：使小灯泡发光。

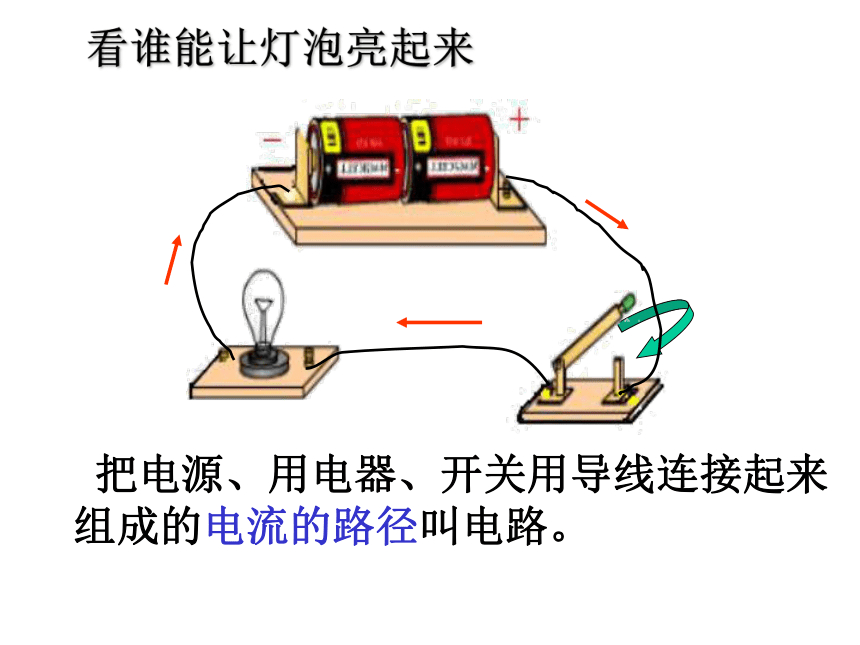

看谁能让灯泡亮起来 把电源、用电器、开关用导线连接起来组成的电流的路径叫电路。1.电路的组成

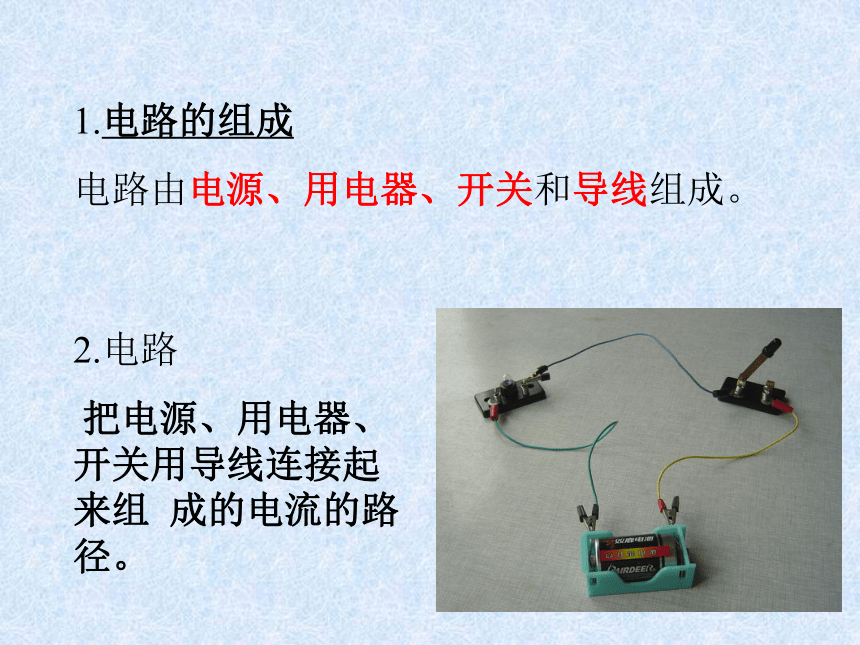

电路由电源、用电器、开关和导线组成。2.电路
把电源、用电器、开关用导线连接起来组 成的电流的路径。１.　通路（闭合电路）电路的三种状态：２.　开路思考：引起电路开路的原因有哪些？开路也可叫做断路发烫啦！（１）电源短路——电流过大—— 损坏电源或造成火灾
（２）用电器短路
３.短路电路的三种状态太繁啦！几种电路元件的符号M交叉不相连
的导线交叉相连
的导线电 池电 池 组开 关电 灯电 动 机电 铃（画 龙 点 睛）（伸 弓长 正 义）交叉不相连的导线交叉相连的导线画出该电路的电路图 电路图：用元件符号表示电路连接的图实物图元件位置安排要适当，分布要均匀。这样画好吗画电路图的要求元件不要画在拐角处。这样画怎么样画电路图的要求整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样呢画电路图的要求　　元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。画电路图的要求思考：这是短路吗？这是电源短路电路图怎么画？电流电灯开关用电器短路这是短路吗？电路图该怎么画？练习：判断下列电路有何缺点1、下列电路中不正确的是：（ ） A、B 同步练习2.下面这些图中,闭合开关后,灯泡能发光的是( ) 图；属于短路的是( )图；属于开路的是( 　 ) 图；缺少电路元件不能正常工作的是( 　 )图。A B 　 C DABDC３、画出下面左图的电路图。演示实验，画出电路图串联电路并联电路支路—干路—总开关串联电路——
把用电器逐个顺次连接起来的电路。
电流只有一条路径．并联电路——
把用电器并列地连接起来的电路。
电流有两条或两条以上的路径．猜一猜：小电灯能亮吗?灯1AB串联电路并联电路EFGH干路：支路：EA和FGHBAB和ACDB＋－用电器短路电源短路短路也是电路的一种连接状态第 1 节 电路图串联电路
并联电路电路图回家作业作业本A: P39-40
