小专题(六)　变式法测电阻
1．除了伏安法测电阻以外，还有在缺少某电表情况下，可以采用一些特殊方法测电阻。常用的方法有伏阻(滑)法、安阻(滑)法、等效替代法。其中伏阻法和安阻法中考常考。
2．伏阻法：在缺少电流表情况下，用电压表和一个阻值已知的定值电阻并联代替电流表，然后串联在待测电阻的电路中，间接测出电流。

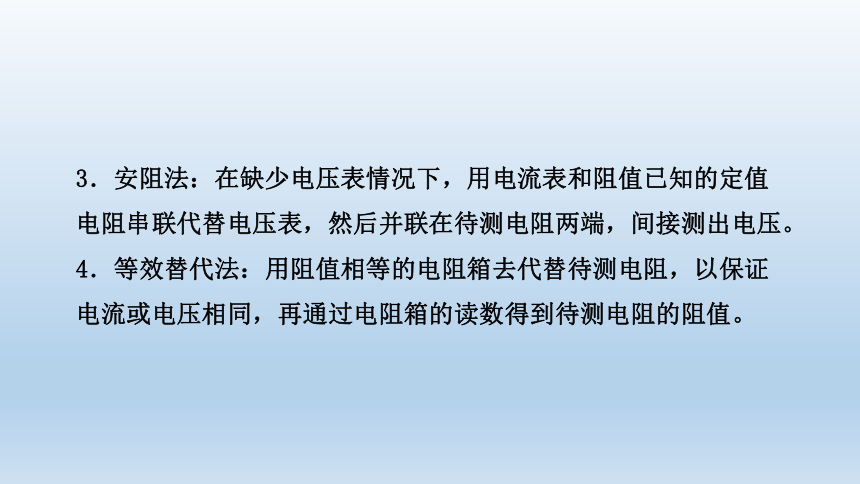

3．安阻法：在缺少电压表情况下，用电流表和阻值已知的定值电阻串联代替电压表，然后并联在待测电阻两端，间接测出电压。
4．等效替代法：用阻值相等的电阻箱去代替待测电阻，以保证电流或电压相同，再通过电阻箱的读数得到待测电阻的阻值。

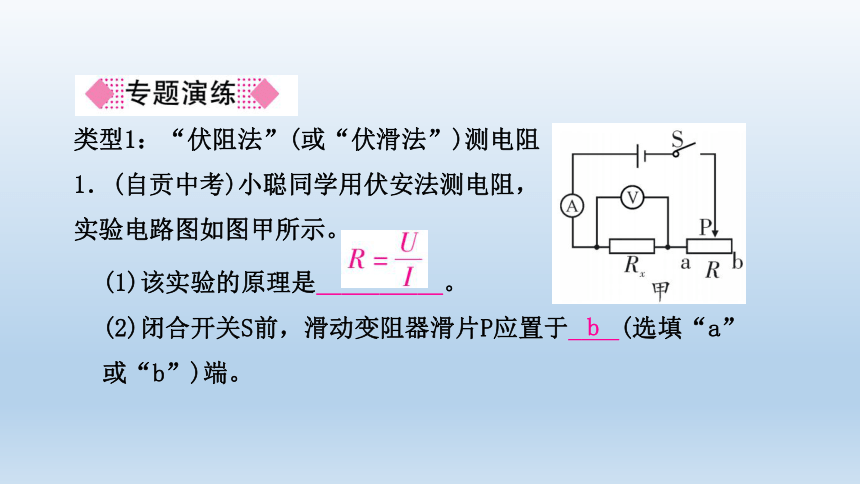

类型1：“伏阻法”(或“伏滑法”)测电阻
1．(自贡中考)小聪同学用伏安法测电阻，
实验电路图如图甲所示。
(1)该实验的原理是__________。
(2)闭合开关S前，滑动变阻器滑片P应置于____(选填“a”或“b”)端。
b

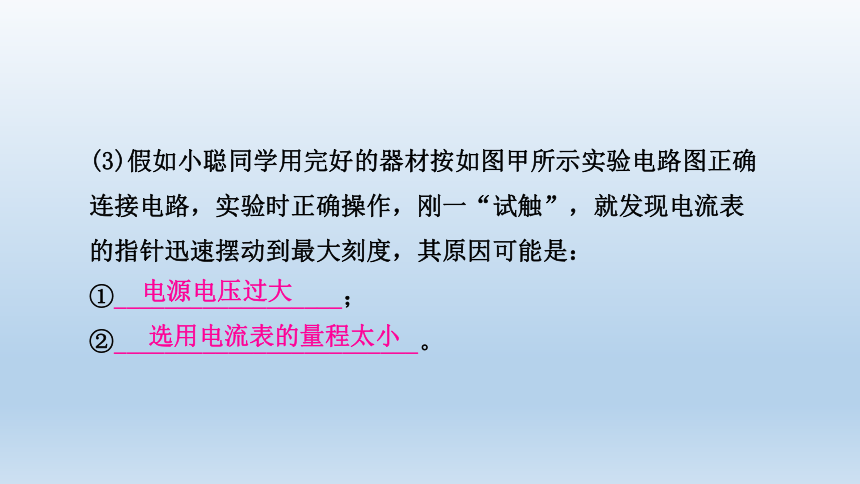

(3)假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①__________________；
②________________________。
电源电压过大
选用电流表的量程太小

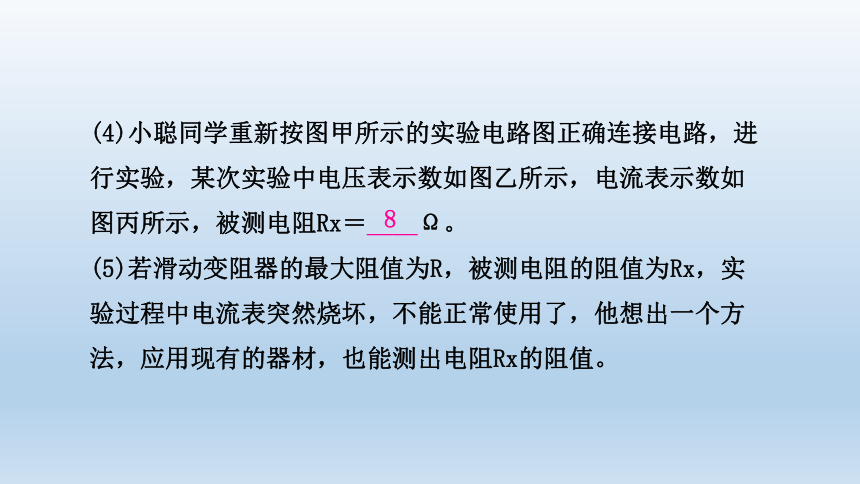

(4)小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx＝____Ω。
(5)若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。
8

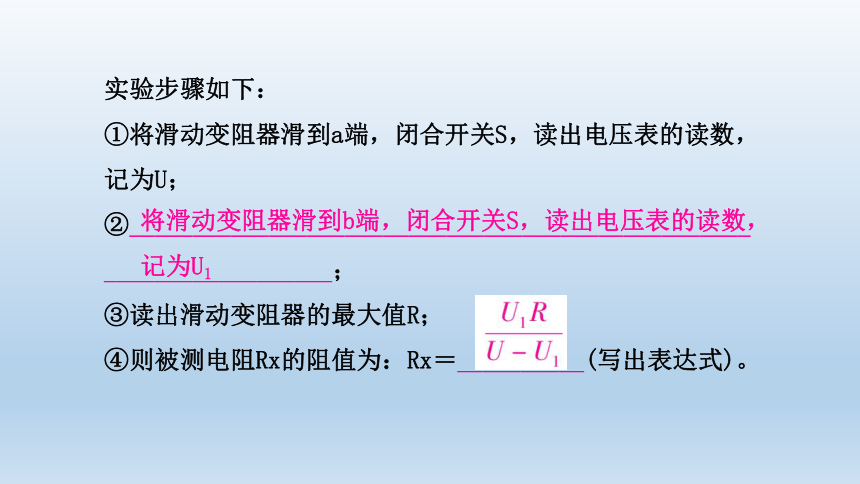

实验步骤如下：
①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U；
②___________________________________________________________________；
③读出滑动变阻器的最大值R；
④则被测电阻Rx的阻值为：Rx＝__________(写出表达式)。
将滑动变阻器滑到b端，闭合开关S，读出电压表的读数，记为U1

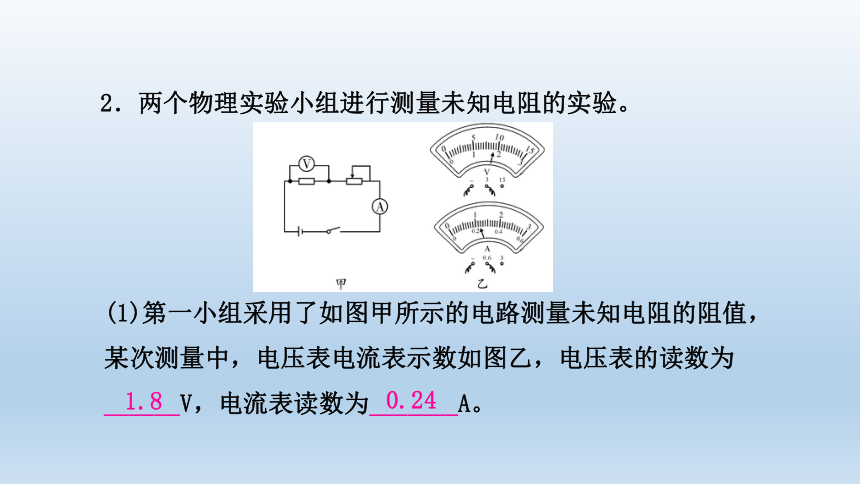

2．两个物理实验小组进行测量未知电阻的实验。
(1)第一小组采用了如图甲所示的电路测量未知电阻的阻值，某次测量中，电压表电流表示数如图乙，电压表的读数为______V，电流表读数为_______A。
1.8
0.24

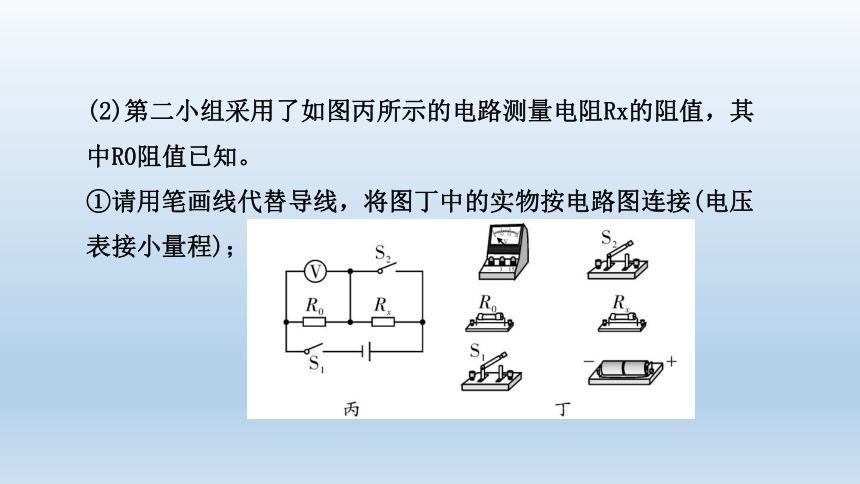

(2)第二小组采用了如图丙所示的电路测量电阻Rx的阻值，其中R0阻值已知。
①请用笔画线代替导线，将图丁中的实物按电路图连接(电压表接小量程)；
②该小组的实验步骤如下：先闭合S1、S2，读出此时电压表读数为U1；再闭合S1，断开S2，读出此时电压表读数为U2，则被测电阻Rx的阻值的表达式为：Rx＝________________(用R0、U1、U2表示)。
类型2：“安阻法”(或“安滑法”)测电阻
3．小刚选择了一个标准的电阻箱(元件符号 )，若干开关、干电池及导线和一个电流表(电流表量程足够大)来测量定值电阻R的阻值，请你帮他在方框内设计完整的电路图(画出一种即可)。
4．某校学习小组想测量未知电阻Rx的阻值，他们设计的实验电路图如图甲所示，其中电阻R1＝8 Ω：
(1)根据电路图连接好电路，闭合开关S，发现电流表A1的示数为零，电流表A2的示数正常，若只有R1或Rx中的一处发生故障，则故障是______(选填“R1断路”“R1短路”“Rx断路”或“Rx短路”)；
(2)故障排除后，闭合开关S，得到电流表A2的示数I2＝0.48 A，电流表A1的示数如图乙所示，则I1＝______A；该小组所测待测电阻Rx＝______Ω。
R1断路
0.36
6
5．某同学为了测量定值电阻Rx的阻值，设计了两种测量方案，方案中定值电阻的阻值为R0。
(1)方案一：闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝______________。
(2)方案二：电路中Rx≠R0，将S接到a，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；由I1R0＝I2Rx可得Rx＝ 。请判断结果是否正确并简要说明理由：___________________
________________________________________________________________________________________________________________________________________。
变阻器R′接入电路的阻值不为0时，两种情况下Rx和R0两端的电压不相等(或该方案正确，滑动变阻器R′接入电路的阻值为0时，两端电压的等量关系成立)
该方案不正确，滑动
类型3：等效替代法测电阻
6．小明设计了一种测量未知电阻Rx的实验方案，并选择了合适的器材，测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知电阻Rx。
(1)请你帮他完成相关实验内容：
①将____________接入A、B两点间；
②闭合开关，移动滑动变阻器滑片到某一合适位置，记下_______________；
③断开开关，取下A、B间的元件，将______接在A、B两点间；
④闭合开关，调节________使__________________；
⑤读出____________，即可知道Rx的阻值。
未知电阻Rx
电压表示数U
电阻箱
电阻箱
电压表示数仍为U
电阻箱示数
(2)小明测量电阻Rx的方法，在科学研究中经常用到，这种研究方法叫做______________。
7．在测量电阻Rx的实验中，连接了如图所示的电路，测量步骤如下：
(1)闭合开关S1，适当调节滑动变阻器R0，
读出电压表示数，测量出________两端
的电压，记录为U1。
等效替代法
Rx
(2)断开开关S1，闭合开关S2，调节___________的阻值，使电压表示数达到U1。
(3)读出电阻箱的阻值，记录为R2，则Rx＝______。
电阻箱
R2
8．如图是能巧测Rx阻值的实验电路，图中R为电阻箱，R0为定值电阻(阻值未知)。要求仅利用电阻箱读数表达Rx的阻值。请在空白处填上适当内容。
(1)将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下____________________________________；
(2)将开关接b，调节_______，保持______________不变，记下_________________；
(3)则Rx＝__________。
电流表的示数I和电阻箱R的阻值Ra
电阻箱
电流表的示数I
电阻箱R的阻值Rb
Ra－Rb
