第十八、十九章中考热点专练

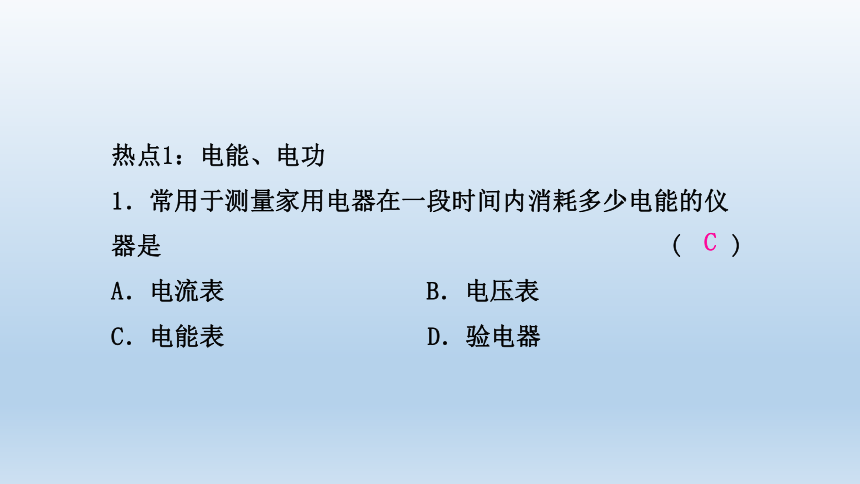

热点1：电能、电功
1．常用于测量家用电器在一段时间内消耗多少电能的仪器是 (　　)
A．电流表　　　　　　　　B．电压表
C．电能表 D．验电器
C

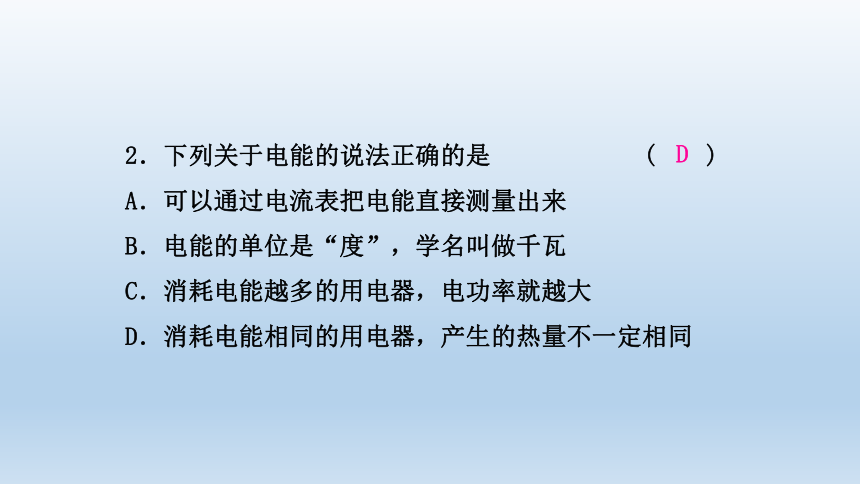

2．下列关于电能的说法正确的是 (　　)
A．可以通过电流表把电能直接测量出来
B．电能的单位是“度”，学名叫做千瓦
C．消耗电能越多的用电器，电功率就越大
D．消耗电能相同的用电器，产生的热量不一定相同
D

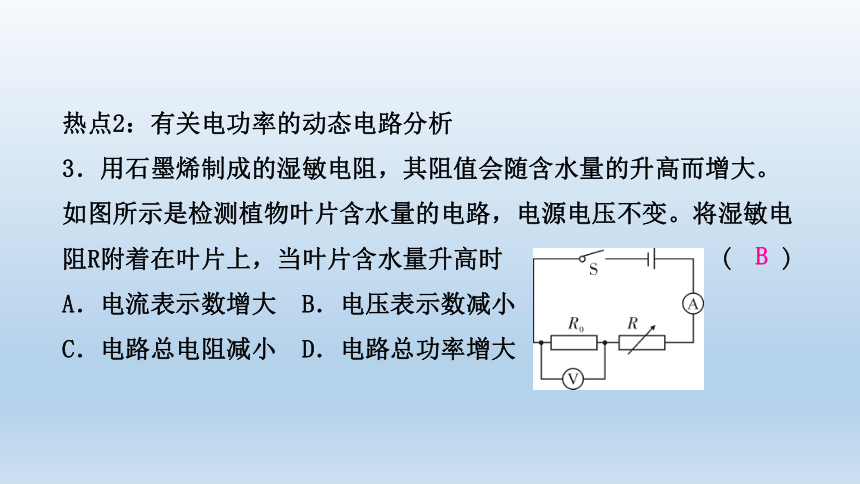

热点2：有关电功率的动态电路分析
3．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图所示是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时 (　　)
A．电流表示数增大 B．电压表示数减小
C．电路总电阻减小 D．电路总功率增大
B

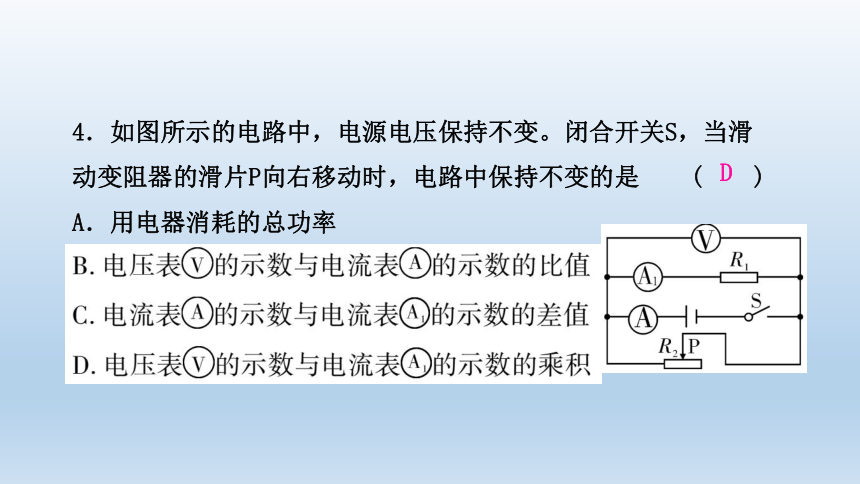

4．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，电路中保持不变的是 (　　)
A．用电器消耗的总功率
D

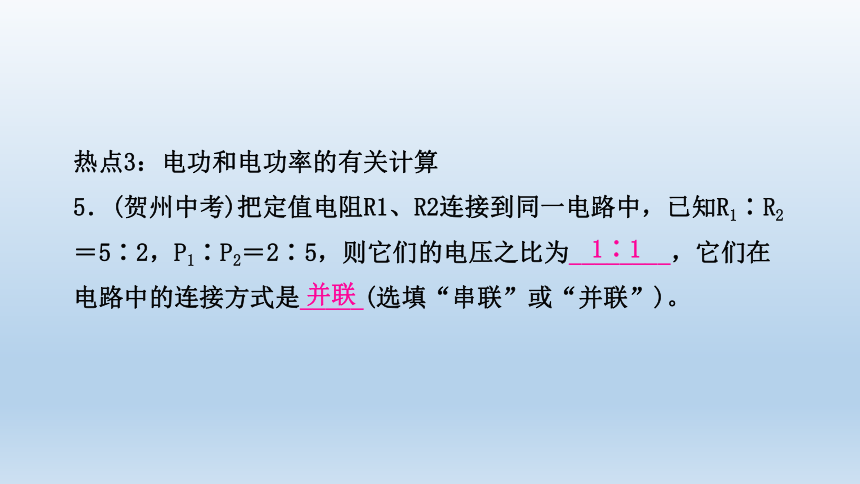

热点3：电功和电功率的有关计算
5．(贺州中考)把定值电阻R1、R2连接到同一电路中，已知R1∶R2＝5∶2，P1∶P2＝2∶5，则它们的电压之比为________，它们在电路中的连接方式是_____(选填“串联”或“并联”)。
1∶1
并联

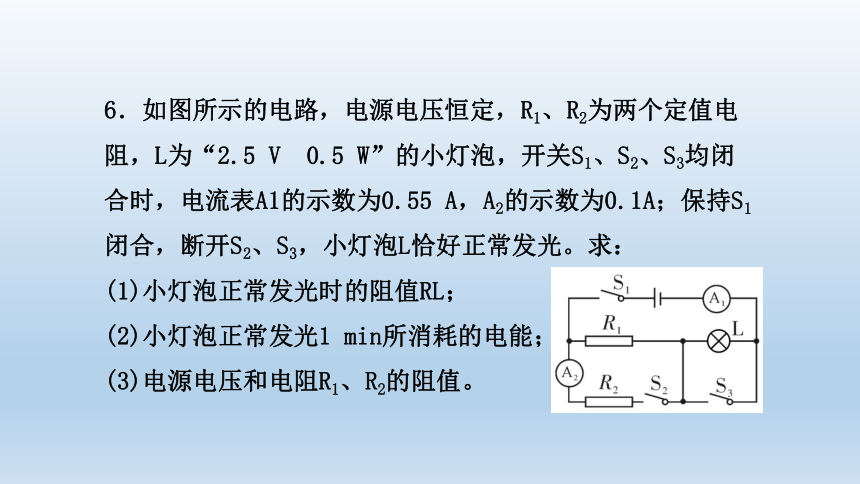

6．如图所示的电路，电源电压恒定，R1、R2为两个定值电阻，L为“2.5 V　0.5 W”的小灯泡，开关S1、S2、S3均闭合时，电流表A1的示数为0.55 A，A2的示数为0.1A；保持S1闭合，断开S2、S3，小灯泡L恰好正常发光。求：
(1)小灯泡正常发光时的阻值RL；
(2)小灯泡正常发光1 min所消耗的电能；
(3)电源电压和电阻R1、R2的阻值。

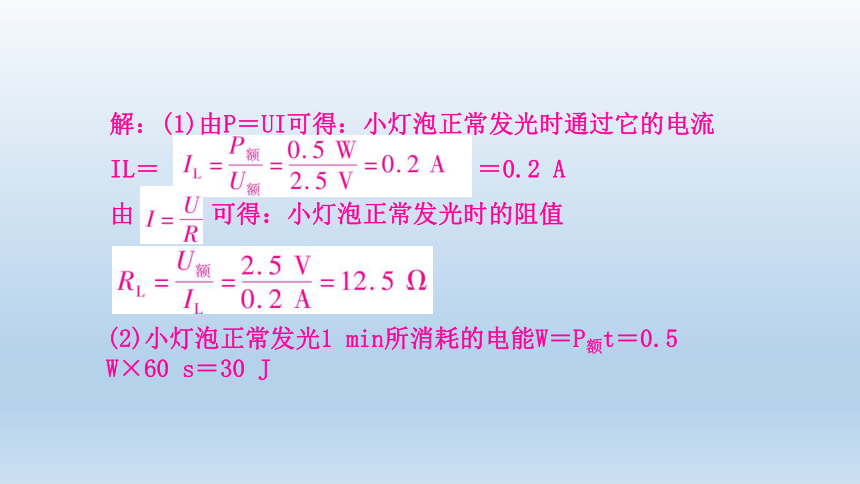

解：(1)由P＝UI可得：小灯泡正常发光时通过它的电流
IL＝ ＝0.2 A
由 可得：小灯泡正常发光时的阻值
(2)小灯泡正常发光1 min所消耗的电能W＝P额t＝0.5 W×60 s＝30 J

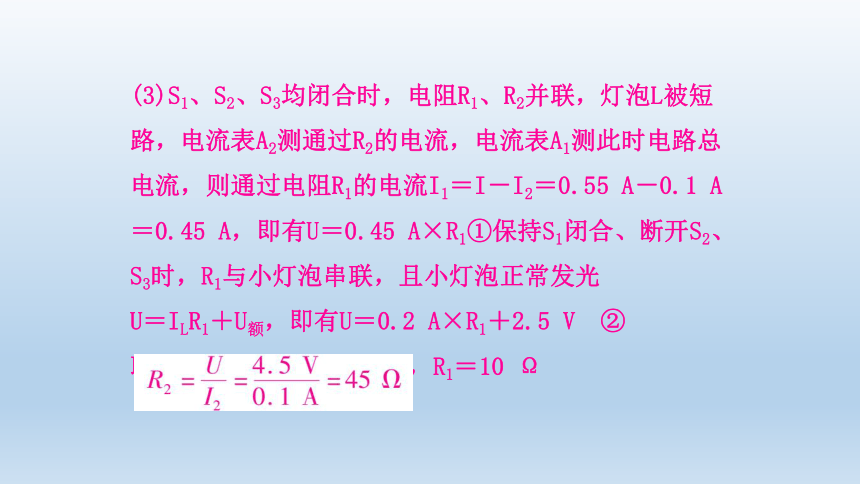

(3)S1、S2、S3均闭合时，电阻R1、R2并联，灯泡L被短路，电流表A2测通过R2的电流，电流表A1测此时电路总电流，则通过电阻R1的电流I1＝I－I2＝0.55 A－0.1 A＝0.45 A，即有U＝0.45 A×R1①保持S1闭合、断开S2、S3时，R1与小灯泡串联，且小灯泡正常发光
U＝ILR1＋U额，即有U＝0.2 A×R1＋2.5 V　②
联立①②解得：U＝4.5 V，R1＝10 Ω
7．如图甲所示的电路，电源电压保持不变，R0为定值电阻。当滑动变阻器的滑片移动时，滑动变阻器的电功率P1随其接入电路的阻值R1的变化图象如图乙所示。求：

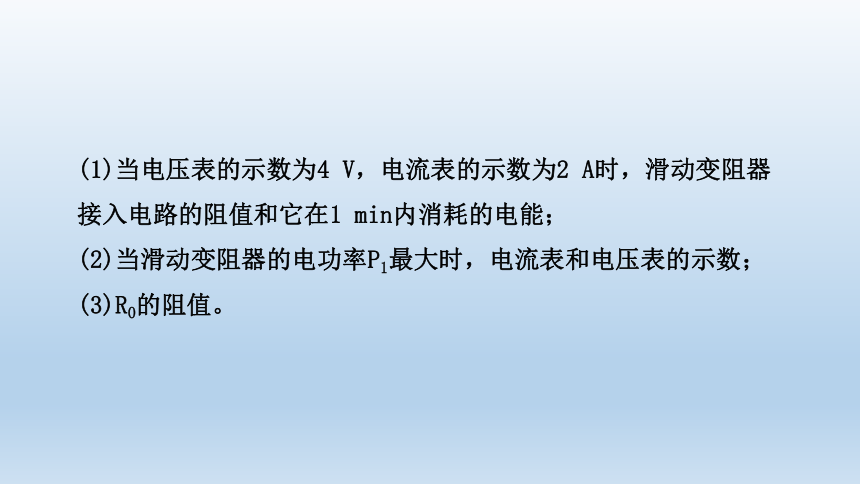

(1)当电压表的示数为4 V，电流表的示数为2 A时，滑动变阻器接入电路的阻值和它在1 min内消耗的电能；
(2)当滑动变阻器的电功率P1最大时，电流表和电压表的示数；
(3)R0的阻值。
解：(1)当电压表的示数为4 V，电流表的示数为2 A时，滑动变阻器接入电路的阻值由I＝ 得：
＝2 Ω
1 min内消耗的电能W＝U1I1t＝4 V×2 A×60 s＝480 J
(3)由(1)知当电压表示数为4 V，电流表示数为2 A时，电源电压U＝U1＋U0＝U1＋I1R0＝4 V＋2 V×R0①
由(2)知当电压表示数为6 V，
电流表示数为1.5 A时，电源电压
U＝U1′＋U0′＝U1′＋I1′R0＝6 V＋1.5 A×R0②
联立①②两式，解得U＝12 V，R0＝4 Ω
8．如图所示的电路，电源电压恒定，滑动变阻器R0规格为“50 Ω　1 A”， 灯泡L标有“3 V　0.3 A”字样且阻值不变。求：
(1)灯泡L的阻值；
(2)将滑片P移至R0的中点，闭合S1，
断开S2、S3，电压表示数为2.5 V，电源电压是多少；
(3)闭合S2、 S3, 断开S1，调节R0的滑片P直至电流表示数为0.3 A，此时电路消耗的总功率是多少。
(2)当闭合S1，断开S2、S3时，灯L与R0串联接入电路，此时电路中的电流
(3)当闭合S2、S3，断开S1时，灯L与R0的上部分串联后再与R0的下部分并联，此时电流表示数为0.3 A，
则灯L正常工作，R0上部分两端的电压U2为：
U2＝U总－UL＝6 V－3 V＝3 V，
热点4：焦耳定律和电热的计算
9．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1＝R2＝R3。小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。下列说法正确的是 (　　)
A．此实验是为了探究电热Q与电阻R是否有关
B．通过R1的电流和通过R2的电流大小相等
C．电阻R1两端的电压和R2两端的电压相等
D．通电后，A管中液面的高度差将会比B管中液面的高度差大
D
　
10．如图所示，闭合S1、S2、S3时，电压表示数为3 V，电流表示数为0.5 A，R1在10 s内产生的热量是______J；闭合S1、S3，断开S2时，电压表示数为2 V，此时R1与R2的功率之比为_____。
15
2∶1
11．家用电吹风的简化电路如图所示，主要技术参数如下表。则该电吹风正常工作吹热风时，电热丝的阻值是______Ω，正常工作吹热风5 min电热丝产生的热量是___________J。
55
2.64×105
12．如图所示是某款电热水壶及其铭牌的部分参数，当电热水壶正常工作时：
额定电压 220 V
频率 50 Hz
额定功率 1 000 W
容量 1.5 L
(1)求电热水壶的电阻；
(2)求将一壶水从25 ℃加热到100 ℃时，水吸收的热量[c水＝4.2×103 J/(kg·℃)]；
(3)若加热一壶水所需时间为10 min，求电热水壶的热效率。
(3)由P＝ 得，电热水壶消耗的电能：
W＝Pt′＝1 000 W×10×60 s＝6× 105 J，
电热水壶的热效率η＝ ＝78.75%。
热点5：电学“极值”和“范围”的计算
13．用如图所示的电路测量小灯泡的功率，电源电压恒定为8 V，电压表量程为0～15 V，电流表量程为0～0.6 A，滑动变阻器规格为“20 Ω　1 A”，灯泡L标有“6 V　0.5 A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是 (　　)
D
A．灯泡L工作时的最小功率是0.7 W
B．电流表示数的变化范围是0.25～0.55 A
C．滑动变阻器允许的取值范围是2～20 Ω
D．电压表示数的变化范围是3～6 V
14．(桂林中考)如图所示的电路，电源电压保持不变，小灯泡额定电压为4 V(小灯泡电阻不随温度变化)。闭合开关S1，断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是：2 ～6 V，电流表示数变化范围是：0.4 ～1.2 A；闭合开关S2，断开开关S1，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯 泡的额定功率是 (　　)
A．0.4 W B．0.8 W
C．1.2 W D．1.6 W
D
15．如图甲是定值电阻R0和标有“6 V　6 W”灯泡L的信息图象。将它们接入图乙所示的电路，其中电源电压不变，滑动变阻器R最大阻值为8 Ω。当只闭合开关S、S1，滑片P位于R最右端时，灯泡L的实际功率为1 W。求：
(1)R0的阻值；
(2)灯泡正常发光100 s，电流通过灯泡产生的热量；
(3)电源电压；
(4)电路消耗的最大电功率。
(2)因为灯泡为纯电阻用电器，所以灯泡正常发光100 s，电流通过灯泡产生的热量：
Q＝I2Rt＝Pt＝6 W×100 s＝600 J
(3)由题意可知电源电压不变，而当S、S1闭合，滑片P位于最右端时，灯泡L的实际功率为1 W，由图甲可知，此时通过灯泡的电流为0.5 A，电压为2 V.
则：U＝IR＋UL＝IL·R＋UL＝0.5 A×8 Ω＋2 V＝6 V
(4)由P＝UI＝I2R＝ 得，
当电路中总电阻最小时，电路的总功率最大．
即S1、S2、S均闭合，滑片P位于最左端时，
电功率最大，由 得
16．如图所示，电源电压保持不变，小灯泡L上标有“9 V　3 W”字样，滑动变阻器R2上标有“50 Ω　1 A”字样，电压表的量程选用“0～3 V”。闭合开关S和S1，断开S2，滑片P移到B端，小灯泡刚好正常发光。(假设小灯泡的电阻保持不变)问：
(1)小灯泡正常发光时的电流是多少？
(2)保持变阻器滑片P在B端不变，当S、S1、S2都闭合时，电流表的示数变化了0.3 A。则R1的阻值是多少？
(3)在保证电路安全的前提下，调整变阻器滑片P的位置和选择各开关状态，使整个电路的电功率最小，其值是多少？此时滑动变阻器R2接入电路的阻值是多少？
解：(1)根据P＝UI得小灯泡正常工作时的电流：IL＝ ＝
(2)闭合S和S1，断开S2，滑动变阻器滑片P移到B端，则电路为只有小灯泡L的简单电路，电路图如图甲所示，此时小灯泡正常工作，则U＝U额＝9 V
同时闭合S、S1、S2，变阻器滑片P在B端不变，此时R1、小灯泡L组成并联电路，电路图如图乙所示
由题意知，电流表的示数变化了0.3 A，由并联电路电流规律可知，通过R1支路的电流I1＝0.3 A
R1的阻值：R1＝ ＝30 Ω
(3)要使电路中功率最小，根据P＝UI＝ 知道，当电路中总电阻最大时，总功率最小 小灯泡的电阻RL＝ ＝27 Ω，由于RL为了保证电路安全，考虑到电压表量程，则由串联电路电压规律可知，当滑动变阻器两端电压取U2＝3 V时，滑动变阻器接入电路中的阻值最大
此时电阻R1两端的电压U1＝U－U2＝9 V－3 V＝6 V
此时串联电路中的电流I＝ ＝0.2 A
则此时滑动变阻器接入电路中的阻值R2＝ ＝ ＝15 Ω
电路中的最小功率：P最小＝UI＝9 V×0.2 A＝1.8 W
热点6：测量小灯泡的电功率
17．在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5 V，滑动变阻器规格为“100 Ω　0.5 A”，电源电压为9 V。
(1)连接电路时，开关应该_______。
(2)图甲中已有部分电路连好，请用笔画线代替导线将电路连接完整。要求：滑片P向右移时灯泡亮度变亮。
如图所示。
(3)电路接通后，小明发现小灯泡很亮且瞬间熄灭，造成此现象的原因可能是________________________________
断开
滑动变阻器滑片未置于最大阻值处
(4)排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，并记录通过小灯泡的电流和其对应两端电压的数值如下表所示。
①第一次实验时的电流表示数如图乙所示，其值为_____A。
②小灯泡额定功率为_______W。
物理量 1 2 3 4 5 6
U/V 0.5 1.0 1.5 2.0 2.5 3.0
I/A 0.15 0.17 0.19 0.20 0.21
0.1
0.5
(5)实验完成后，小明同学根据上表六组数据分别算出小灯泡的电阻，发现小灯泡电阻呈逐渐增大趋势，其原因可能是_______
___________________________。
(6)做完实验后，小明和小华交流，用该实验的器材，只要把小灯泡换成阻值不同的几个电阻，还可以做“探究电流与电阻的关系”实验，在实验中，每次更换电阻后，可以通过调节滑动变阻器滑片，使这个电阻__________保持不变，实验得出的结论是__________________________________________________。
小灯泡
的电阻随温度的升高而增大
两端电压
在电压一定时，通过导体中的电流与导体的电阻成反比
18．小明用图甲的实验装置测量小灯泡电阻，小灯泡的额定电压为4.5 V。
(1)连接电路时，开关应__________。
(2)请在图甲中用笔画线代替导线，完成剩余部分的电路连接(要求：滑片向左移动时，灯变亮)。
断开
如图所示。
(3)正确完成电路连接后，闭合开关时，电流表没有示数，小灯泡不亮，电压表示数接近电源电压，则电路故障可能是小灯泡______(选填“短路”或“断路”)。
(4)排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图乙所示，此时电路中的电流为____A，小灯泡的电阻为______Ω。
断路
0.3
15
(5)小明还设计了如图丙所示的电路，测出了另一小灯泡的额定功率，已知滑动变阻器的最大阻值均为R0，小灯泡的额定电流为I额。请将以下实验步骤补充完整：
①只闭合开关S、S1，移动R1的滑片，使电流表示数为I额。
②接着___________________________________________
_____________________。
③再将R1的滑片调至最左端，记下电流表的示数I1；将R1的滑片调至最右端，记下电流表的示数I2。
④写出小灯泡额定功率的表达式：P＝______________(用R0、I额、I1、I2表示)。
只闭合S、S2，保持R1滑片位置不变，调节R2滑片
使电流表示数仍为I额
热点7：生活用电
19．下列符合安全用电常识的是 (　　)
A．在通电电线上晾晒衣服
B．家用电器的金属外壳不接地
C．在高压输电线下放风筝
D．搬动电器前应断开电源开关
D
20．日常生活中，下列做法不符合安全用电要求的是 (　　)
A．家用电器失火，应立即用水扑灭
B．使用试电笔时，手要接触试电笔笔尾的金属部分
C．发现有人触电时，应立即切断电源
D．一个排插不可以同时使用多个大功率的用电器
A
21．我国家庭电路的电压为______V；控制照明灯的开关应接在_______(选填“火线”或“零线”)和照明灯之间。
22．请用笔画线代替导线，将图中的电灯、开关接入家庭电路中。
220
火线
23．要在教室内安装2盏“220 V　40 W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
