2022—2023学年物理人教版九年级全一册第18章 电功率 巩固突破题（含答案）

2022—2023学年物理人教版九年级全一册第18章 电功率 巩固突破题含答案
人教第18章 电功率
一、选择题。

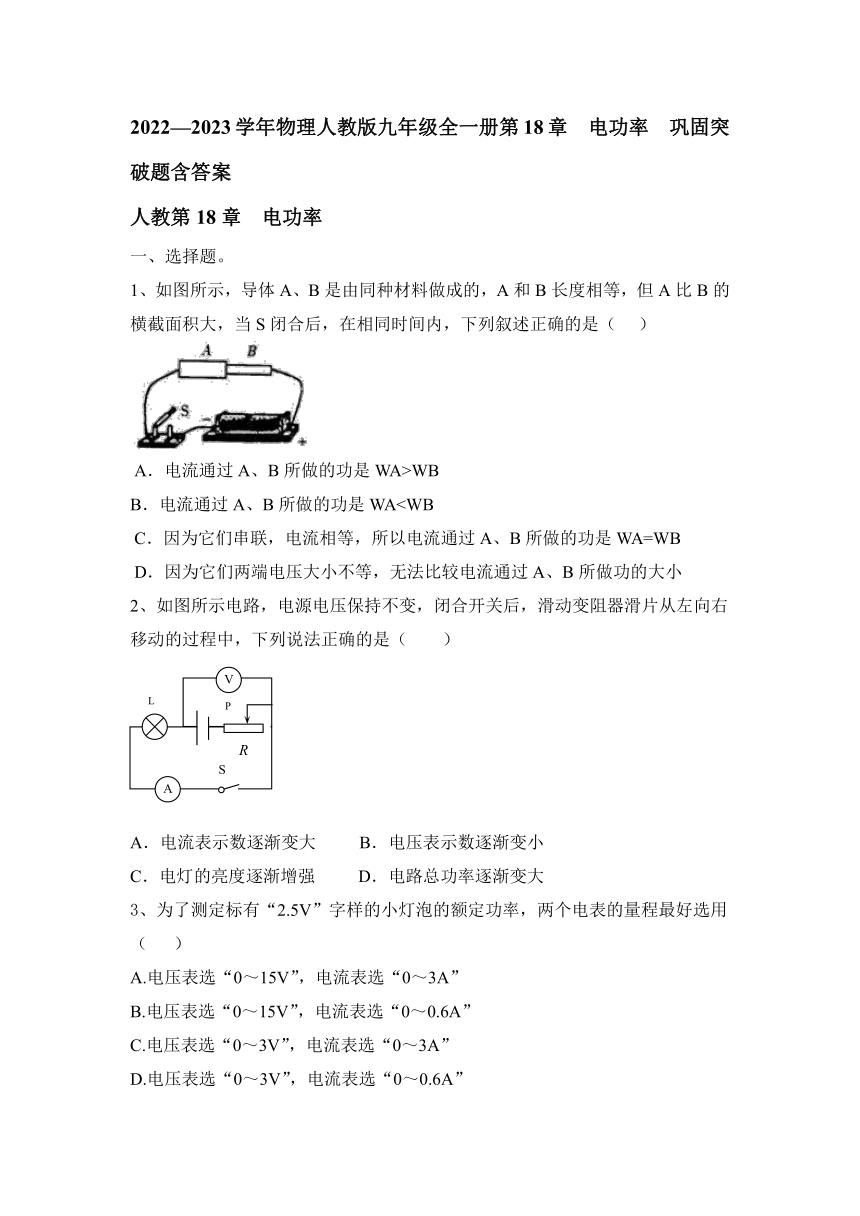

1、如图所示，导体A、B是由同种材料做成的，A和B长度相等，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（ ）

A．电流通过A、B所做的功是WA>WB
B．电流通过A、B所做的功是WA C．因为它们串联，电流相等，所以电流通过A、B所做的功是WA=WB
D．因为它们两端电压大小不等，无法比较电流通过A、B所做功的大小
2、如图所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是（ ）
A．电流表示数逐渐变大 B．电压表示数逐渐变小
C．电灯的亮度逐渐增强 D．电路总功率逐渐变大
3、为了测定标有“2.5V”字样的小灯泡的额定功率，两个电表的量程最好选用（ ）
A.电压表选“0～15V”，电流表选“0～3A”
B.电压表选“0～15V”，电流表选“0～0.6A”
C.电压表选“0～3V”，电流表选“0～3A”
D.电压表选“0～3V”，电流表选“0～0.6A”

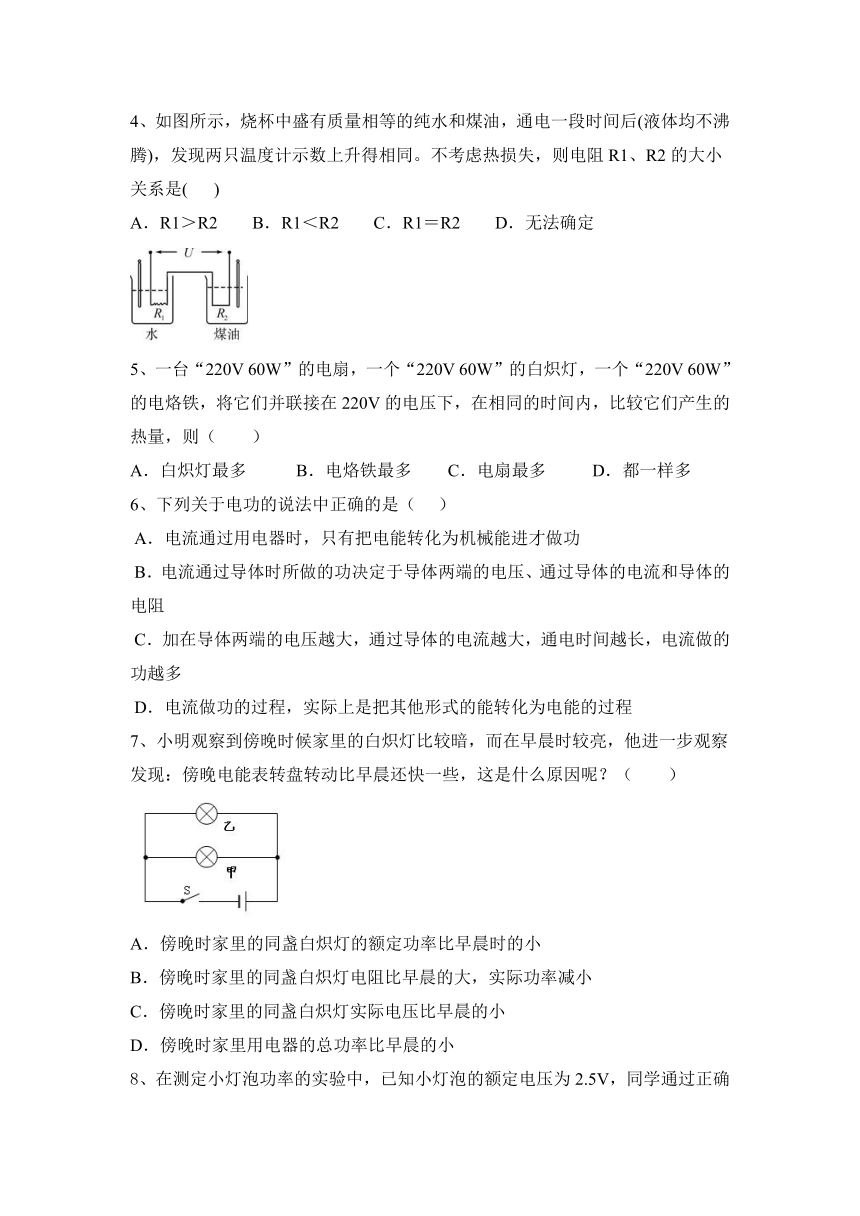

4、如图所示，烧杯中盛有质量相等的纯水和煤油，通电一段时间后(液体均不沸腾)，发现两只温度计示数上升得相同。不考虑热损失，则电阻R1、R2的大小关系是( )
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法确定
5、一台“220V 60W”的电扇，一个“220V 60W”的白炽灯，一个“220V 60W”的电烙铁，将它们并联接在220V的电压下，在相同的时间内，比较它们产生的热量，则（　　）
A．白炽灯最多 B．电烙铁最多 C．电扇最多 D．都一样多
6、下列关于电功的说法中正确的是（ ）
A．电流通过用电器时，只有把电能转化为机械能进才做功
B．电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻
C．加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多
D．电流做功的过程，实际上是把其他形式的能转化为电能的过程
7、小明观察到傍晚时候家里的白炽灯比较暗，而在早晨时较亮，他进一步观察发现：傍晚电能表转盘转动比早晨还快一些，这是什么原因呢？（ ）
A．傍晚时家里的同盏白炽灯的额定功率比早晨时的小
B．傍晚时家里的同盏白炽灯电阻比早晨的大，实际功率减小
C．傍晚时家里的同盏白炽灯实际电压比早晨的小
D．傍晚时家里用电器的总功率比早晨的小

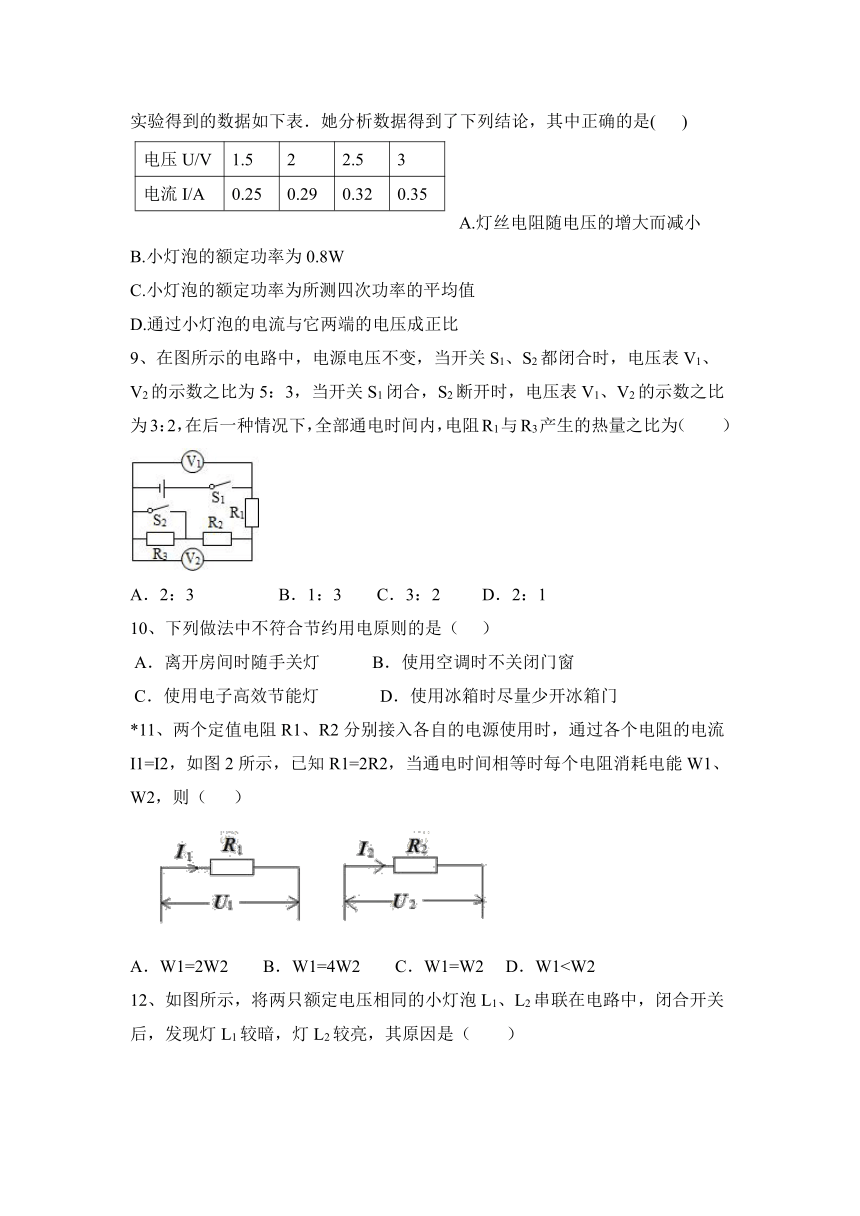

8、在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，同学通过正确实验得到的数据如下表．她分析数据得到了下列结论，其中正确的是( )
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为所测四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
9、在图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表V1、V2的示数之比为5：3，当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2，在后一种情况下，全部通电时间内，电阻R1与R3产生的热量之比为（　　）
A．2：3 B．1：3 C．3：2 D．2：1
10、下列做法中不符合节约用电原则的是（ ）
A．离开房间时随手关灯 B．使用空调时不关闭门窗
C．使用电子高效节能灯 D．使用冰箱时尽量少开冰箱门
*11、两个定值电阻R1、R2分别接入各自的电源使用时，通过各个电阻的电流I1=I2，如图2所示，已知R1=2R2，当通电时间相等时每个电阻消耗电能W1、W2，则（ ）

A．W1=2W2 B．W1=4W2 C．W1=W2 D．W112、如图所示，将两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是（ ）
A．灯L2的电流较大 B．灯L2的电阻较小
C．灯L2额定功率较小 D．灯L2的额定功率较大
*13、灯泡L上标有“2.5 V　10 Ω”的字样，下列说法中不正确的是（　　）
A.灯泡L的额定电压是2.5 V
B.灯泡L在任何情况下电阻均为10 Ω
C.灯泡L的额定功率是0.625 W
D.灯泡L正常工作时的电流为0.25 A
14、小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ）
A.小灯泡发生了短路 B.小灯泡发生了断路
C.滑动变阻器发生了短路 D.滑动变阻器的滑片接触不良
15、如图所示，在左、右两个相同容器中分别装有质量和温度都相同的水和煤油，通电后，两容器中的液体同时升到60℃，由此可知（　　）
A．R1＝R2 B．R1＜R2
C．R1＞R2 D．条件不足，无法确定
二、填空题。
16、如图所示是一个测量仪表的示意图，根据图中所示的信息，此时读数为________ kW h．小云利用该电表测定家中电热取暖器的电功率，当取暖器单独工作时，电表的转盘在5min内转过60转，则该取暖器的电功率是________ W．

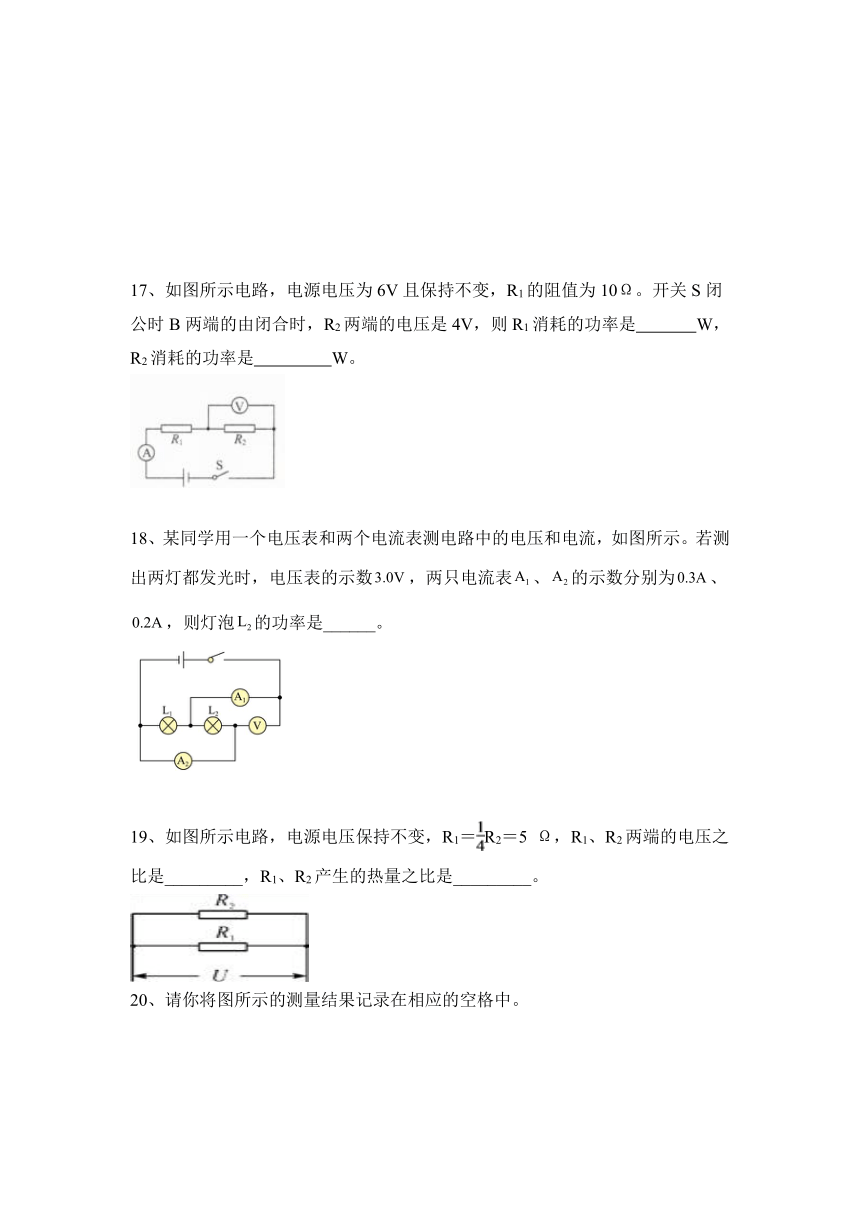

17、如图所示电路，电源电压为6V且保持不变，R1的阻值为10Ω。开关S闭公时B两端的由闭合时，R2两端的电压是4V，则R1消耗的功率是 W，R2消耗的功率是 W。
18、某同学用一个电压表和两个电流表测电路中的电压和电流，如图所示。若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______。
19、如图所示电路，电源电压保持不变，R1＝R2＝5 Ω，R1、R2两端的电压之比是_________，R1、R2产生的热量之比是_________。
20、请你将图所示的测量结果记录在相应的空格中。
(a)通过导体的电流为________ A； (b)电能表的示数为________ kW·h；
(c)温度计的示数为________ ℃； (d)电阻箱的示数为________ Ω。
21、如图所示是电路元件甲和标有2.5V1.25W”字样的元件乙的电流与两端电压关系的图象。若把甲和乙并联后接在电压为2V的电源两端，电路的总功率是 W；若把甲和乙串联在电源电压为3V的电路中，乙的实际功率是 W；若把乙和“3V3W”的灯泡L（灯丝电阻不变）串联在电源两端，在保证电路元件安全的情况下，电源电压最大为 V。
22、两只定值电阻，甲标有“10V10W”乙标有“9V5.4W”字样，把它们串联在同一电路中，电路中允许通过的最大电流为 A，两端允许加的最大电压为 V。
23、有一种亮度可以调节的小台灯，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图所示，则灯泡的额定功率为 __________，若该台灯在额定电压下正常工作10min，有 __________J电能转化成内能和 _________能。
三、实验探究题。
24、在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于_________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是_________________________。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________
25、小明设计了如图甲所示的电路图，用来测定额定电压为“2.5V”的小灯泡的电功率。各元件都完好，电源电压保持不变。
（1）小明将各元件连接成如图乙所示的电路，请指出其中的错误：__________________ 。
（2）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到__________时，表明小灯泡正常发光，并记录电流表的示数。
为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为_______W。
实验次数 1 2 3
电压表示数/伏 2.5 2.8 2.0
电流表示数/安 0.32 0.35 0.27
四、计算题。
26、某同学家的电子式电能表上个月月初、月末的表盘如图所示.表盘上“3 600 imp/(kW·h)”表示每用电1 kW·h指示灯闪烁3 600次.根据表盘上的信息,请计算下列问题:
(1)该同学家上个月共用多少度电
(2)若只让家里的电饭锅工作5 min,观察到电能表的指示灯闪烁了240次,则该电饭锅一共消耗的电能是多少焦
27、某兴趣小组模拟冬季温房自动化加热和保温的电路，如图所示。光控开关S因光照改变会自动通断，该电路具有白天保温、晚上加热的特点。R1、R2为电热丝，a、b间电压U＝24V，R1＝72Ω，晚上电路的发热功率为12W。
（1）保温时S应处于　 　（选填“闭合”或“断开”）状态；
（2）求R2的阻值；
（3）求该电路白天工作5min所产生的热量。
2022—2023学年物理人教版九年级全一册第18章 电功率 巩固突破题含答案
人教第18章 电功率
一、选择题。
1、如图所示，导体A、B是由同种材料做成的，A和B长度相等，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（ ）

A．电流通过A、B所做的功是WA>WB
B．电流通过A、B所做的功是WA C．因为它们串联，电流相等，所以电流通过A、B所做的功是WA=WB
D．因为它们两端电压大小不等，无法比较电流通过A、B所做功的大小
【答案】B
2、如图所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是（ ）
A．电流表示数逐渐变大 B．电压表示数逐渐变小
C．电灯的亮度逐渐增强 D．电路总功率逐渐变大
【答案】B
3、为了测定标有“2.5V”字样的小灯泡的额定功率，两个电表的量程最好选用（ ）
A.电压表选“0～15V”，电流表选“0～3A”
B.电压表选“0～15V”，电流表选“0～0.6A”
C.电压表选“0～3V”，电流表选“0～3A”
D.电压表选“0～3V”，电流表选“0～0.6A”
【答案】D
4、如图所示，烧杯中盛有质量相等的纯水和煤油，通电一段时间后(液体均不沸腾)，发现两只温度计示数上升得相同。不考虑热损失，则电阻R1、R2的大小关系是( )
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法确定
【答案】A
5、一台“220V 60W”的电扇，一个“220V 60W”的白炽灯，一个“220V 60W”的电烙铁，将它们并联接在220V的电压下，在相同的时间内，比较它们产生的热量，则（　　）
A．白炽灯最多 B．电烙铁最多 C．电扇最多 D．都一样多
【答案】B
6、下列关于电功的说法中正确的是（ ）
A．电流通过用电器时，只有把电能转化为机械能进才做功
B．电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻
C．加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多
D．电流做功的过程，实际上是把其他形式的能转化为电能的过程
【答案】C
7、小明观察到傍晚时候家里的白炽灯比较暗，而在早晨时较亮，他进一步观察发现：傍晚电能表转盘转动比早晨还快一些，这是什么原因呢？（ ）
A．傍晚时家里的同盏白炽灯的额定功率比早晨时的小
B．傍晚时家里的同盏白炽灯电阻比早晨的大，实际功率减小
C．傍晚时家里的同盏白炽灯实际电压比早晨的小
D．傍晚时家里用电器的总功率比早晨的小
【答案】C
8、在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，同学通过正确实验得到的数据如下表．她分析数据得到了下列结论，其中正确的是( )
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为所测四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
【答案】B
9、在图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表V1、V2的示数之比为5：3，当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2，在后一种情况下，全部通电时间内，电阻R1与R3产生的热量之比为（　　）
A．2：3 B．1：3 C．3：2 D．2：1
【答案】D
10、下列做法中不符合节约用电原则的是（ ）
A．离开房间时随手关灯 B．使用空调时不关闭门窗
C．使用电子高效节能灯 D．使用冰箱时尽量少开冰箱门
【答案】B
*11、两个定值电阻R1、R2分别接入各自的电源使用时，通过各个电阻的电流I1=I2，如图2所示，已知R1=2R2，当通电时间相等时每个电阻消耗电能W1、W2，则（ ）

A．W1=2W2 B．W1=4W2 C．W1=W2 D．W1 【答案】A
12、如图所示，将两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是（ ）
A．灯L2的电流较大 B．灯L2的电阻较小
C．灯L2额定功率较小 D．灯L2的额定功率较大
【答案】C
*13、灯泡L上标有“2.5 V　10 Ω”的字样，下列说法中不正确的是（　　）
A.灯泡L的额定电压是2.5 V
B.灯泡L在任何情况下电阻均为10 Ω
C.灯泡L的额定功率是0.625 W
D.灯泡L正常工作时的电流为0.25 A
【答案】B　
14、小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ）
A.小灯泡发生了短路 B.小灯泡发生了断路
C.滑动变阻器发生了短路 D.滑动变阻器的滑片接触不良
【答案】A
15、如图所示，在左、右两个相同容器中分别装有质量和温度都相同的水和煤油，通电后，两容器中的液体同时升到60℃，由此可知（　　）
A．R1＝R2 B．R1＜R2
C．R1＞R2 D．条件不足，无法确定
【答案】B
二、填空题。
16、如图所示是一个测量仪表的示意图，根据图中所示的信息，此时读数为________ kW h．小云利用该电表测定家中电热取暖器的电功率，当取暖器单独工作时，电表的转盘在5min内转过60转，则该取暖器的电功率是________ W．
【答案】67.8　；600　
17、如图所示电路，电源电压为6V且保持不变，R1的阻值为10Ω。开关S闭公时B两端的由闭合时，R2两端的电压是4V，则R1消耗的功率是 W，R2消耗的功率是 W。
【答案】 0.4 0.8
18、某同学用一个电压表和两个电流表测电路中的电压和电流，如图所示。若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______。
【答案】
19、如图所示电路，电源电压保持不变，R1＝R2＝5 Ω，R1、R2两端的电压之比是_________，R1、R2产生的热量之比是_________。
【答案】1∶1 4∶1；
20、请你将图所示的测量结果记录在相应的空格中。
(a)通过导体的电流为________ A； (b)电能表的示数为________ kW·h；
(c)温度计的示数为________ ℃； (d)电阻箱的示数为________ Ω。
【答案】1.5；1568.4 ；90；18.7
21、如图所示是电路元件甲和标有2.5V1.25W”字样的元件乙的电流与两端电压关系的图象。若把甲和乙并联后接在电压为2V的电源两端，电路的总功率是 W；若把甲和乙串联在电源电压为3V的电路中，乙的实际功率是 W；若把乙和“3V3W”的灯泡L（灯丝电阻不变）串联在电源两端，在保证电路元件安全的情况下，电源电压最大为 V。
【答案】1.2 0.4 4
22、两只定值电阻，甲标有“10V10W”乙标有“9V5.4W”字样，把它们串联在同一电路中，电路中允许通过的最大电流为 A，两端允许加的最大电压为 V。
【答案】0.6 15
23、有一种亮度可以调节的小台灯，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图所示，则灯泡的额定功率为 __________，若该台灯在额定电压下正常工作10min，有 __________J电能转化成内能和 _________能。
【答案】9.6W 5760 光
三、实验探究题。
24、在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于_________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是_________________________。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________
【答案】（1）灯泡的亮度
（2）电流大小 无法控制灯两端的电压，利用利用滑动变阻器保护电路
（3）在电流和通电时间相同时，导体两端电压越高，电流做功越多
（4）灯泡两端电压改变时，通过灯泡的电流也发生了变化，没有利用控制变量的物理方法
25、小明设计了如图甲所示的电路图，用来测定额定电压为“2.5V”的小灯泡的电功率。各元件都完好，电源电压保持不变。
（1）小明将各元件连接成如图乙所示的电路，请指出其中的错误：__________________ 。
（2）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到__________时，表明小灯泡正常发光，并记录电流表的示数。
为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为_______W。
实验次数 1 2 3
电压表示数/伏 2.5 2.8 2.0
电流表示数/安 0.32 0.35 0.27
【答案】（1）电流表没有与小灯泡串联，电压表没有与小灯泡并联
电压表的示数为2.5V 0.98
四、计算题。
26、某同学家的电子式电能表上个月月初、月末的表盘如图所示.表盘上“3 600 imp/(kW·h)”表示每用电1 kW·h指示灯闪烁3 600次.根据表盘上的信息,请计算下列问题:
(1)该同学家上个月共用多少度电
(2)若只让家里的电饭锅工作5 min,观察到电能表的指示灯闪烁了240次,则该电饭锅一共消耗的电能是多少焦
【答案】(1)105.5度 (2)2.4×105 J
27、某兴趣小组模拟冬季温房自动化加热和保温的电路，如图所示。光控开关S因光照改变会自动通断，该电路具有白天保温、晚上加热的特点。R1、R2为电热丝，a、b间电压U＝24V，R1＝72Ω，晚上电路的发热功率为12W。
（1）保温时S应处于　 　（选填“闭合”或“断开”）状态；
（2）求R2的阻值；
（3）求该电路白天工作5min所产生的热量。
【答案】（1）断开； （2）R2的阻值为48Ω；
（3）该电路白天工作5min所产生的热量为1440J。
【解析】（1）由电路的发热功率P＝可知，在电源电压不变时，电路中的阻值越小，功率越大，则当闭合开关S将R1短路，只有R2连入。电路中的功率最大，为加热状态；当S处于断开状态时，R1、R2串联，电路中的阻值最大，由P＝可知，功率越小，为保温状态；
（2）晚上电路的发热功率为12W．由于白天保温、晚上加热则晚上电路中只有R2连入；
所以，由P＝得：
R2＝＝＝48Ω；
（3）保温时两电阻串联，则总电阻R＝R1+R2＝72Ω+48Ω＝120Ω；
则白天工作5min所产生的热量为Q＝t＝×5×60s＝1440J；
答：（1）断开；（2）R2的阻值为48Ω；（3）该电路白天工作5min所产生的热量为1440J。
