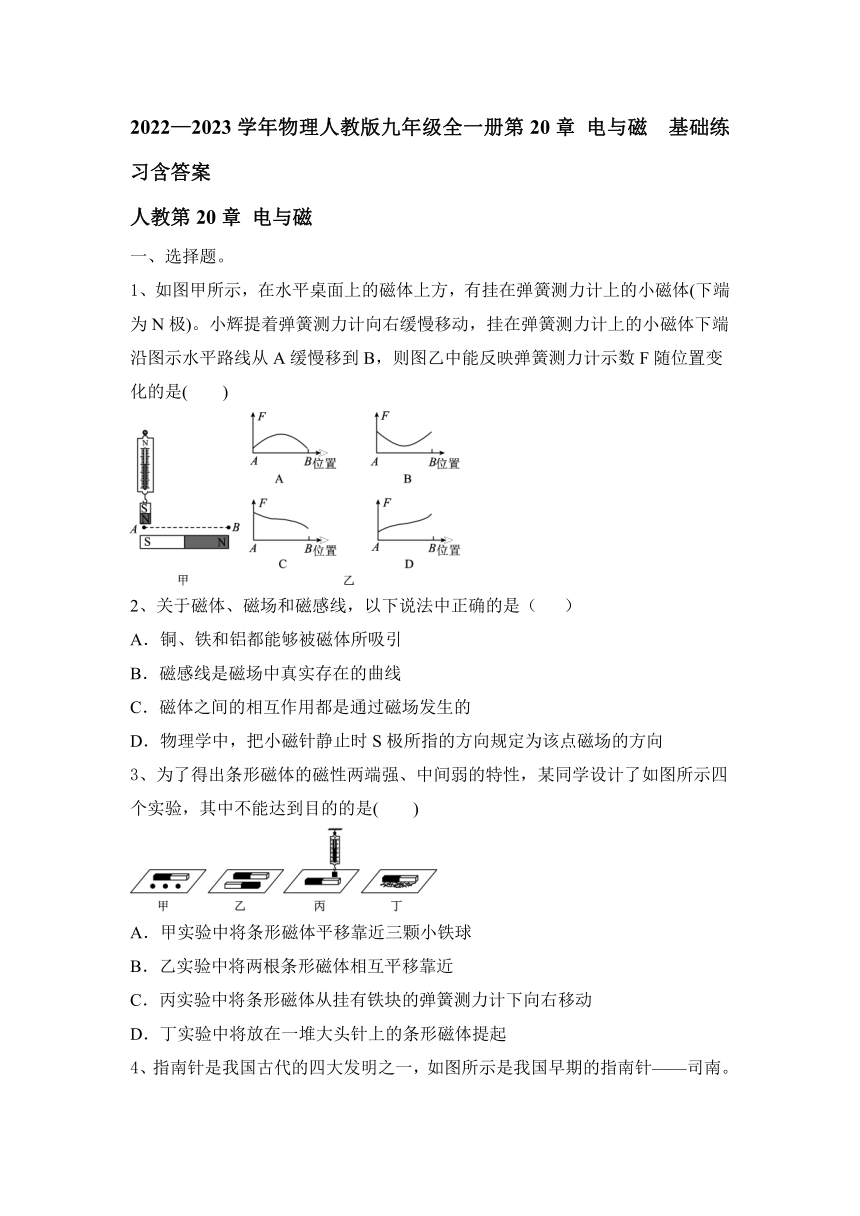

2022—2023学年物理人教版九年级全一册第20章 电与磁 基础练习（含答案）

2022—2023学年物理人教版九年级全一册第20章 电与磁 基础练习含答案
人教第20章 电与磁
一、选择题。
1、如图甲所示，在水平桌面上的磁体上方，有挂在弹簧测力计上的小磁体(下端为N极)。小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端沿图示水平路线从A缓慢移到B，则图乙中能反映弹簧测力计示数F随位置变化的是(　　)
2、关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铜、铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用都是通过磁场发生的
D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向
3、为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图所示四个实验，其中不能达到目的的是(　　)
A．甲实验中将条形磁体平移靠近三颗小铁球
B．乙实验中将两根条形磁体相互平移靠近
C．丙实验中将条形磁体从挂有铁块的弹簧测力计下向右移动
D．丁实验中将放在一堆大头针上的条形磁体提起

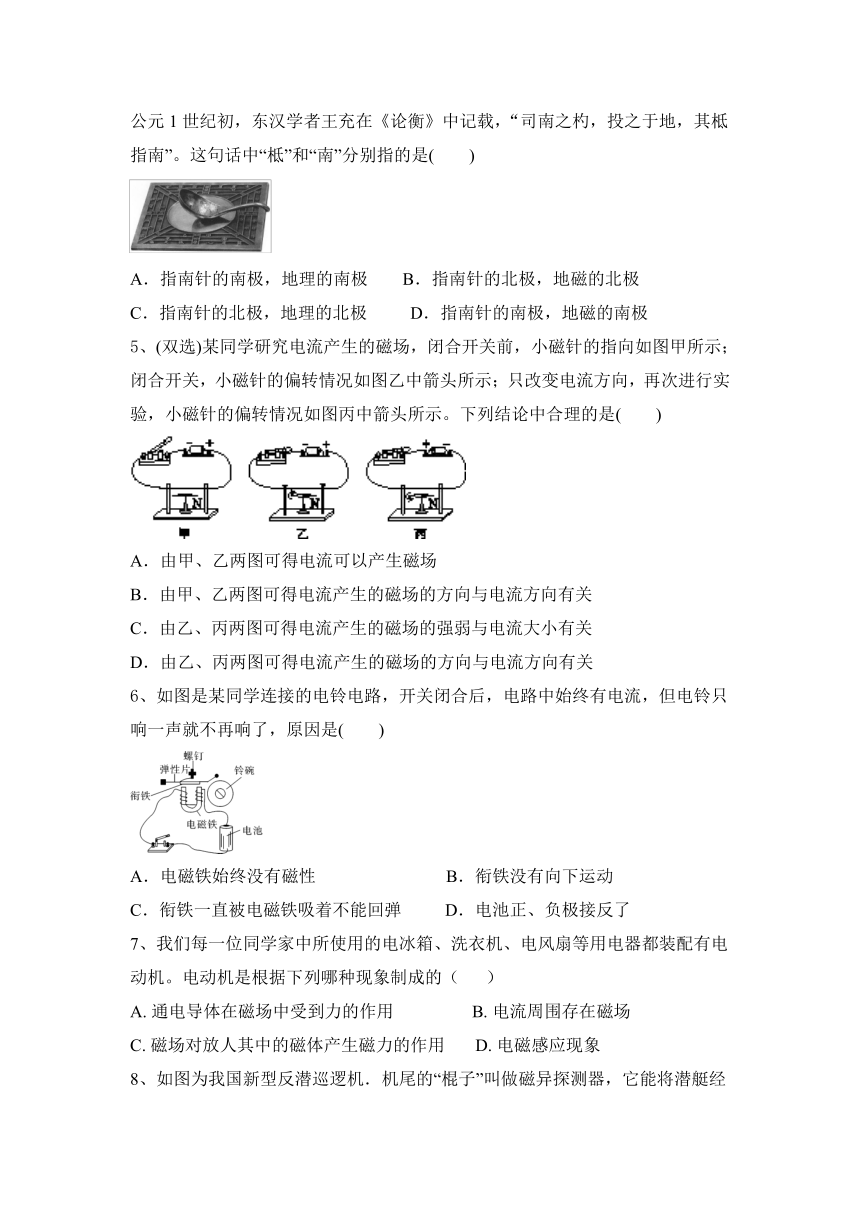

4、指南针是我国古代的四大发明之一，如图所示是我国早期的指南针——司南。公元1世纪初，东汉学者王充在《论衡》中记载，“司南之杓，投之于地，其柢指南”。这句话中“柢”和“南”分别指的是(　　)
A．指南针的南极，地理的南极 B．指南针的北极，地磁的北极
C．指南针的北极，地理的北极 D．指南针的南极，地磁的南极
5、(双选)某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是(　　)
A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关
C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关
6、如图是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是(　　)
A．电磁铁始终没有磁性 B．衔铁没有向下运动
C．衔铁一直被电磁铁吸着不能回弹 D．电池正、负极接反了
7、我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器都装配有电动机。电动机是根据下列哪种现象制成的（ ）
A. 通电导体在磁场中受到力的作用 B. 电流周围存在磁场
C. 磁场对放人其中的磁体产生磁力的作用 D. 电磁感应现象

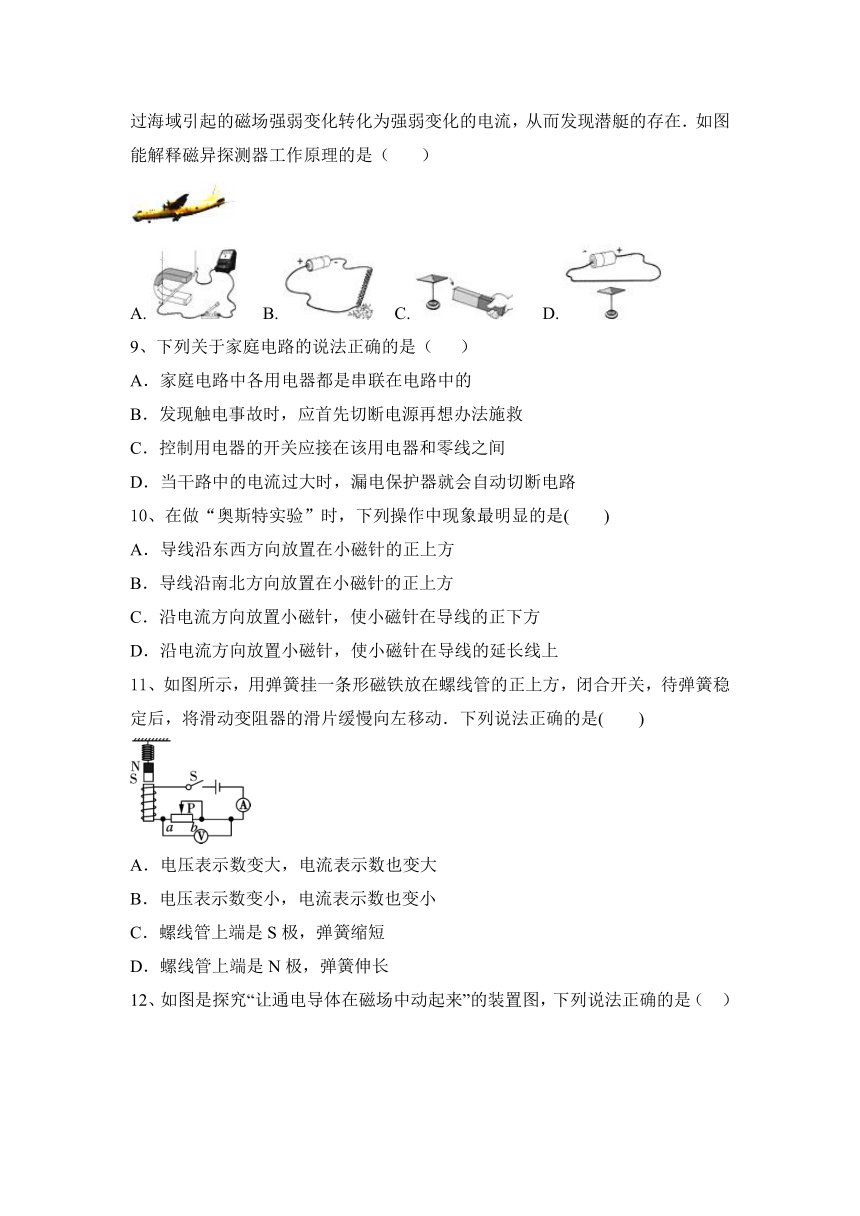

8、如图为我国新型反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．如图能解释磁异探测器工作原理的是（ ）

A. B. C. D.
9、下列关于家庭电路的说法正确的是（ ）
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法施救
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中的电流过大时，漏电保护器就会自动切断电路
10、在做“奥斯特实验”时，下列操作中现象最明显的是(　　)
A．导线沿东西方向放置在小磁针的正上方
B．导线沿南北方向放置在小磁针的正上方
C．沿电流方向放置小磁针，使小磁针在导线的正下方
D．沿电流方向放置小磁针，使小磁针在导线的延长线上
11、如图所示，用弹簧挂一条形磁铁放在螺线管的正上方，闭合开关，待弹簧稳定后，将滑动变阻器的滑片缓慢向左移动．下列说法正确的是(　　)
A．电压表示数变大，电流表示数也变大
B．电压表示数变小，电流表示数也变小
C．螺线管上端是S极，弹簧缩短
D．螺线管上端是N极，弹簧伸长

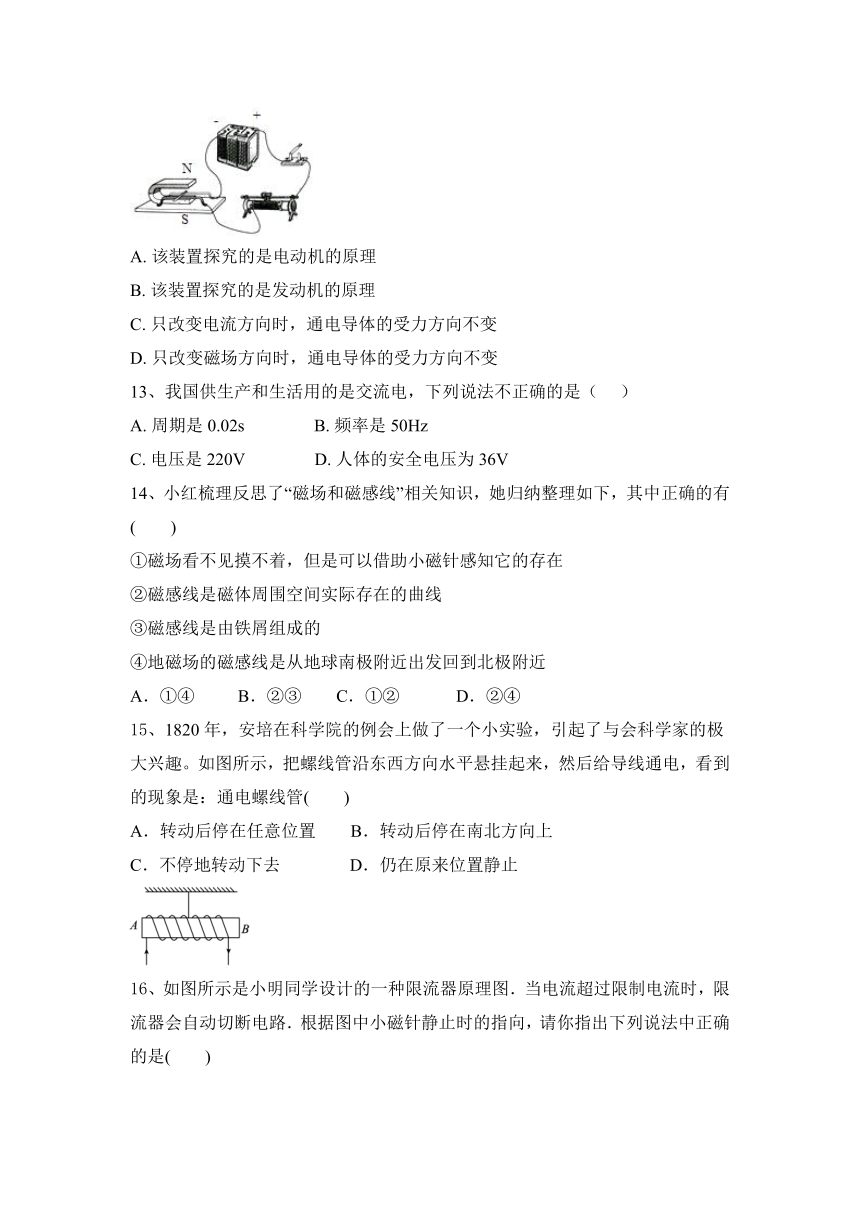

12、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（ ）
A. 该装置探究的是电动机的原理
B. 该装置探究的是发动机的原理
C. 只改变电流方向时，通电导体的受力方向不变
D. 只改变磁场方向时，通电导体的受力方向不变
13、我国供生产和生活用的是交流电，下列说法不正确的是（ ）
A. 周期是0.02s B. 频率是50Hz
C. 电压是220V D. 人体的安全电压为36V
14、小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有( )
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁感线是由铁屑组成的
④地磁场的磁感线是从地球南极附近出发回到北极附近
A．①④ B．②③ C．①② D．②④
15、1820年，安培在科学院的例会上做了一个小实验，引起了与会科学家的极大兴趣。如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是：通电螺线管(　　)
A．转动后停在任意位置 B．转动后停在南北方向上
C．不停地转动下去 D．仍在原来位置静止
16、如图所示是小明同学设计的一种限流器原理图．当电流超过限制电流时，限流器会自动切断电路．根据图中小磁针静止时的指向，请你指出下列说法中正确的是(　　)
A．电磁铁C的右端是N极
B．D点接的是电源负极
C．衔铁B发生转动时，是利用了电流的热效应
D．滑片P向左移动，电磁铁C的磁性增强
二、填空题。
17、磁体间力的作用是通过________发生的。如图所示是用来描绘某一磁体周围磁场的部分磁感线，若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向________(选填“P”或“Q”)处，由磁感线的分布特点可知，A点的磁场比B点的磁场________(选填“强”或“弱”)。
18、如图是家庭电路中造成电线燃烧的两种常见情况，其中 图（填“①”或“②”）所示的情况是过载，在家庭电路中开关应接在 线上。

19、影响电磁铁磁性强弱的因素有①_________；②_________．其中采用了_________法和_________法．
20、磁场对通电导线有力的作用，其方向与 、 有关。
21、右图所示的装置,“×”表示垂直于纸面向里的磁场的磁感线,在弹簧测力计下挂一个重力为G的软铁块,软铁块下方有一螺线管,螺线管两端导线与金属导轨abcd相连,导体棒ef放在导轨上,当它向右滑动时,弹簧测力计示数将　　　　(选填“大于”“小于”或“等于”)G。该实验涉及的两个物理现象是：(1)　 ；
(2)　 。
22、如图所示是利用被磁化的缝衣针制成的简易指南针，若静止时针尖指向地理位置的北方，则针尖是简易指南针的________极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的________方。
23、家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电路的总电阻_________，电路中的总电流_____________，电路消耗的总功率___________。（选填“变大”、“变小”或“不变”）。
24、电磁继电器是利用电磁铁来控制工作电路的一种_________．它可以用低电压、弱电流电路的通断来间接地控制_________电压、_________电流电路通断，还可以实现远距离操纵或自动控制等．
三、作图题。
25、在图中标出开关S闭合后电源的正极和置于螺线管正上方小磁针的北极。
四、简答题。
26、小华利用双休日来到郊区某林场进行社会实践活动，此时有一群大雁自右向左迁徙，他为了确定大雁飞行的方向，他拿出指南针放在一颗成材后被砍伐了的树桩左侧，指南针静止时如图所示．请你根据图中提供的信息帮助小华确定磁针的A端为什么磁极？此时季节是春季还是秋季？并说明理由。
五、实验题。
27、下列是创新小组对电流磁场的研究。
（1）如图甲所示的实验，闭合开关前，小磁针静止且能指向南北，这是因为________的作用；闭合开关后，导线下方的小磁针偏转，说明通电导体周围存在________，这一发现是丹麦科学家________首先完成的。
（2）为探究通电直导线周围的磁场分布情况，用小磁针、铁屑、硬纸板等做了如图乙所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，根据图乙的情景判断图丙中小磁针N极将________．（选填“转向纸内”、“转向纸外”或“保持不动”）．改变电流的方向，小磁针N极的指向________（选填“不变”或“变化”）。
（3）在做“探究通电螺旋管外部磁场的方向”的实验时，在螺线管周围摆放了一些小磁针通电后小磁针的指向如图丁所示，由此可看出通电螺线管外部的磁场与________磁体的磁场相似．改变螺线管中的电流方向，发现小磁针静止时北极所指方向与原来相反，由此可知：通电螺线管外部磁场方向与螺线管的________方向有关。
（4）写出增强通电螺线管周围磁场的一个方法________。
六、计算类题。
28、某学校电度表允许通过的最大电流为25 A，学校里已经装了40 W的电灯50盏，60 W的电灯20盏，想要再装些电灯，最多可再装多少盏40 W的电灯？
2022—2023学年物理人教版九年级全一册第20章 电与磁 基础练习含答案
人教第20章 电与磁
一、选择题。
1、如图甲所示，在水平桌面上的磁体上方，有挂在弹簧测力计上的小磁体(下端为N极)。小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端沿图示水平路线从A缓慢移到B，则图乙中能反映弹簧测力计示数F随位置变化的是(　　)
【答案】C　
2、关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铜、铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用都是通过磁场发生的
D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向
【答案】C
3、为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图所示四个实验，其中不能达到目的的是(　　)
A．甲实验中将条形磁体平移靠近三颗小铁球
B．乙实验中将两根条形磁体相互平移靠近
C．丙实验中将条形磁体从挂有铁块的弹簧测力计下向右移动
D．丁实验中将放在一堆大头针上的条形磁体提起
【答案】B　
4、指南针是我国古代的四大发明之一，如图所示是我国早期的指南针——司南。公元1世纪初，东汉学者王充在《论衡》中记载，“司南之杓，投之于地，其柢指南”。这句话中“柢”和“南”分别指的是(　　)
A．指南针的南极，地理的南极 B．指南针的北极，地磁的北极
C．指南针的北极，地理的北极 D．指南针的南极，地磁的南极
【答案】A　
5、(双选)某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是(　　)
A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关
C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关
【答案】AD　
6、如图是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是(　　)
A．电磁铁始终没有磁性 B．衔铁没有向下运动
C．衔铁一直被电磁铁吸着不能回弹 D．电池正、负极接反了
【答案】C
7、我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器都装配有电动机。电动机是根据下列哪种现象制成的（ ）
A. 通电导体在磁场中受到力的作用 B. 电流周围存在磁场
C. 磁场对放人其中的磁体产生磁力的作用 D. 电磁感应现象
【答案】A
8、如图为我国新型反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．如图能解释磁异探测器工作原理的是（ ）

A. B. C. D.
【答案】A
9、下列关于家庭电路的说法正确的是（ ）
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法施救
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中的电流过大时，漏电保护器就会自动切断电路
【答案】B
10、在做“奥斯特实验”时，下列操作中现象最明显的是(　　)
A．导线沿东西方向放置在小磁针的正上方
B．导线沿南北方向放置在小磁针的正上方
C．沿电流方向放置小磁针，使小磁针在导线的正下方
D．沿电流方向放置小磁针，使小磁针在导线的延长线上
【答案】B　
11、如图所示，用弹簧挂一条形磁铁放在螺线管的正上方，闭合开关，待弹簧稳定后，将滑动变阻器的滑片缓慢向左移动．下列说法正确的是(　　)
A．电压表示数变大，电流表示数也变大
B．电压表示数变小，电流表示数也变小
C．螺线管上端是S极，弹簧缩短
D．螺线管上端是N极，弹簧伸长
【答案】C
12、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（ ）
A. 该装置探究的是电动机的原理
B. 该装置探究的是发动机的原理
C. 只改变电流方向时，通电导体的受力方向不变
D. 只改变磁场方向时，通电导体的受力方向不变
【答案】A
13、我国供生产和生活用的是交流电，下列说法不正确的是（ ）
A. 周期是0.02s B. 频率是50Hz
C. 电压是220V D. 人体的安全电压为36V
【答案】D
14、小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有( )
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁感线是由铁屑组成的
④地磁场的磁感线是从地球南极附近出发回到北极附近
A．①④ B．②③ C．①② D．②④
【答案】A
15、1820年，安培在科学院的例会上做了一个小实验，引起了与会科学家的极大兴趣。如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是：通电螺线管(　　)
A．转动后停在任意位置 B．转动后停在南北方向上
C．不停地转动下去 D．仍在原来位置静止
【答案】B　
16、如图所示是小明同学设计的一种限流器原理图．当电流超过限制电流时，限流器会自动切断电路．根据图中小磁针静止时的指向，请你指出下列说法中正确的是(　　)
A．电磁铁C的右端是N极
B．D点接的是电源负极
C．衔铁B发生转动时，是利用了电流的热效应
D．滑片P向左移动，电磁铁C的磁性增强
【答案】B
二、填空题。
17、磁体间力的作用是通过________发生的。如图所示是用来描绘某一磁体周围磁场的部分磁感线，若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向________(选填“P”或“Q”)处，由磁感线的分布特点可知，A点的磁场比B点的磁场________(选填“强”或“弱”)。
【答案】磁场　Q　弱　
18、如图是家庭电路中造成电线燃烧的两种常见情况，其中 图（填“①”或“②”）所示的情况是过载，在家庭电路中开关应接在 线上。

【答案】① 火
19、影响电磁铁磁性强弱的因素有①_________；②_________．其中采用了_________法和_________法．
【答案】匝数的多少 电流的大小 控制变量 转换
20、磁场对通电导线有力的作用，其方向与 、 有关。
【答案】电流方向，磁场方向
21、右图所示的装置,“×”表示垂直于纸面向里的磁场的磁感线,在弹簧测力计下挂一个重力为G的软铁块,软铁块下方有一螺线管,螺线管两端导线与金属导轨abcd相连,导体棒ef放在导轨上,当它向右滑动时,弹簧测力计示数将　　　　(选填“大于”“小于”或“等于”)G。该实验涉及的两个物理现象是：(1)　 ；
(2)　 。
【答案】大于　(1)电磁感应现象　(2)磁化现象(或电流的磁效应)
22、如图所示是利用被磁化的缝衣针制成的简易指南针，若静止时针尖指向地理位置的北方，则针尖是简易指南针的________极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的________方。
【答案】N　北　
23、家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电路的总电阻_________，电路中的总电流_____________，电路消耗的总功率___________。（选填“变大”、“变小”或“不变”）。
【答案】变小 变大 变大
24、电磁继电器是利用电磁铁来控制工作电路的一种_________．它可以用低电压、弱电流电路的通断来间接地控制_________电压、_________电流电路通断，还可以实现远距离操纵或自动控制等．
【答案】开关 高 强
三、作图题。
25、在图中标出开关S闭合后电源的正极和置于螺线管正上方小磁针的北极。
【答案】如图所示：
四、简答题。
26、小华利用双休日来到郊区某林场进行社会实践活动，此时有一群大雁自右向左迁徙，他为了确定大雁飞行的方向，他拿出指南针放在一颗成材后被砍伐了的树桩左侧，指南针静止时如图所示．请你根据图中提供的信息帮助小华确定磁针的A端为什么磁极？此时季节是春季还是秋季？并说明理由。
【答案】N极 春季 从树桩横断面上的年轮可以判明小磁针A端指向北方。根据磁极间的作用规律和电磁场的N极在地理南极附近的特点，可知小磁针的A端为N极，因为大雁从南方向北方迁徙，所以此季节为春季。
【解析】从树桩横断面上的年轮可以判明小磁针A端指向北方。根据磁极间的作用规律和电磁场的N极在地理南极附近的特点，可知小磁针的A端为N极，因为大雁从南方向北方迁徙，所以此季节为春季。
五、实验题。
27、下列是创新小组对电流磁场的研究。
（1）如图甲所示的实验，闭合开关前，小磁针静止且能指向南北，这是因为________的作用；闭合开关后，导线下方的小磁针偏转，说明通电导体周围存在________，这一发现是丹麦科学家________首先完成的。
（2）为探究通电直导线周围的磁场分布情况，用小磁针、铁屑、硬纸板等做了如图乙所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，根据图乙的情景判断图丙中小磁针N极将________．（选填“转向纸内”、“转向纸外”或“保持不动”）．改变电流的方向，小磁针N极的指向________（选填“不变”或“变化”）。
（3）在做“探究通电螺旋管外部磁场的方向”的实验时，在螺线管周围摆放了一些小磁针通电后小磁针的指向如图丁所示，由此可看出通电螺线管外部的磁场与________磁体的磁场相似．改变螺线管中的电流方向，发现小磁针静止时北极所指方向与原来相反，由此可知：通电螺线管外部磁场方向与螺线管的________方向有关。
（4）写出增强通电螺线管周围磁场的一个方法________。
【答案】（1）地磁场；磁场；奥斯特 （2）转向纸外；变化
（3）条形；电流 （4）增大电流
六、计算类题。
28、某学校电度表允许通过的最大电流为25 A，学校里已经装了40 W的电灯50盏，60 W的电灯20盏，想要再装些电灯，最多可再装多少盏40 W的电灯？
【答案】57盏
