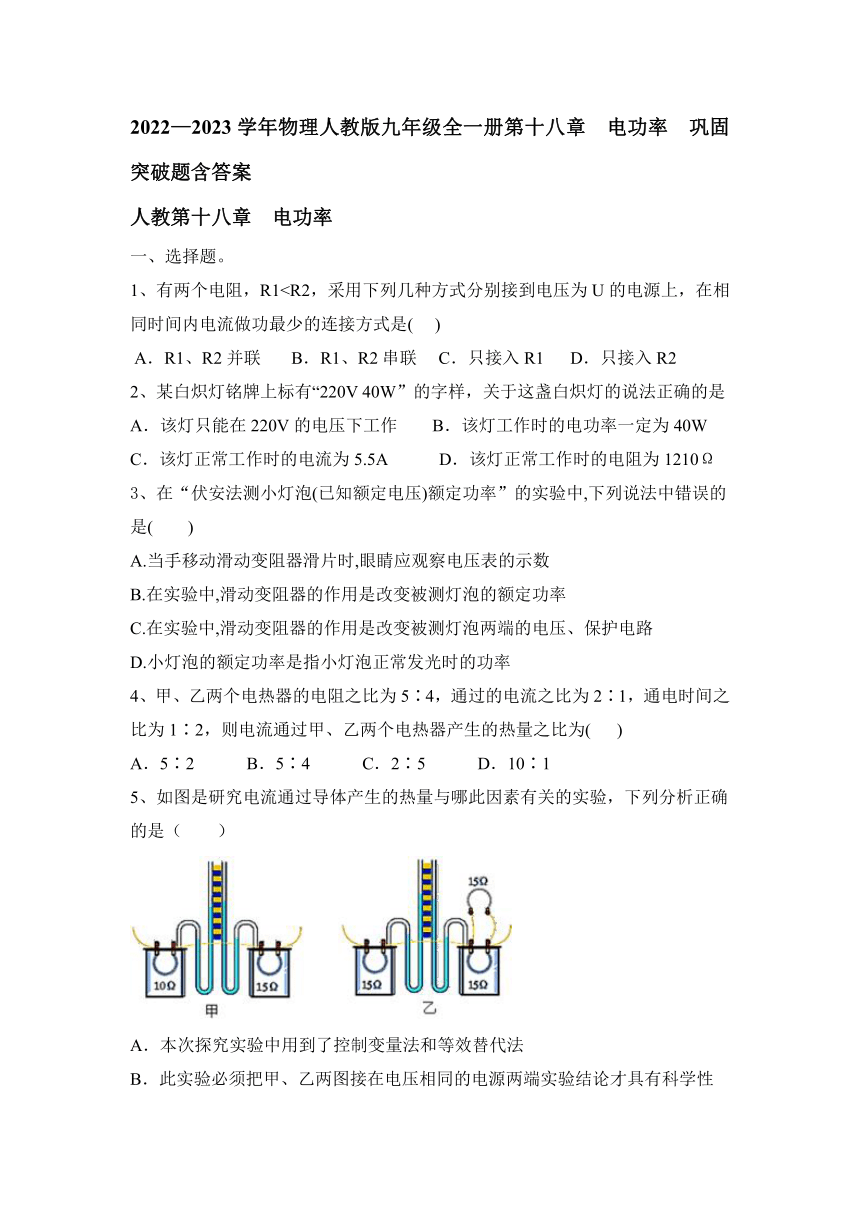

人教第十八章 电功率
一、选择题。
1、有两个电阻，R1 A．R1、R2并联 B．R1、R2串联 C．只接入R1 D．只接入R2
2、某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是
A．该灯只能在220V的电压下工作 B．该灯工作时的电功率一定为40W
C．该灯正常工作时的电流为5.5A D．该灯正常工作时的电阻为1210Ω
3、在“伏安法测小灯泡(已知额定电压)额定功率”的实验中,下列说法中错误的是(　　)
A.当手移动滑动变阻器滑片时,眼睛应观察电压表的示数
B.在实验中,滑动变阻器的作用是改变被测灯泡的额定功率
C.在实验中,滑动变阻器的作用是改变被测灯泡两端的电压、保护电路
D.小灯泡的额定功率是指小灯泡正常发光时的功率
4、甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5∶2 B．5∶4 C．2∶5 D．10∶1
5、如图是研究电流通过导体产生的热量与哪此因素有关的实验，下列分析正确的是（　　）
A．本次探究实验中用到了控制变量法和等效替代法
B．此实验必须把甲、乙两图接在电压相同的电源两端实验结论才具有科学性
C．为了探究电热与电流的关系，应该选择乙实验
D．通电相同的时间，甲装置中左边U型管的高度差更大

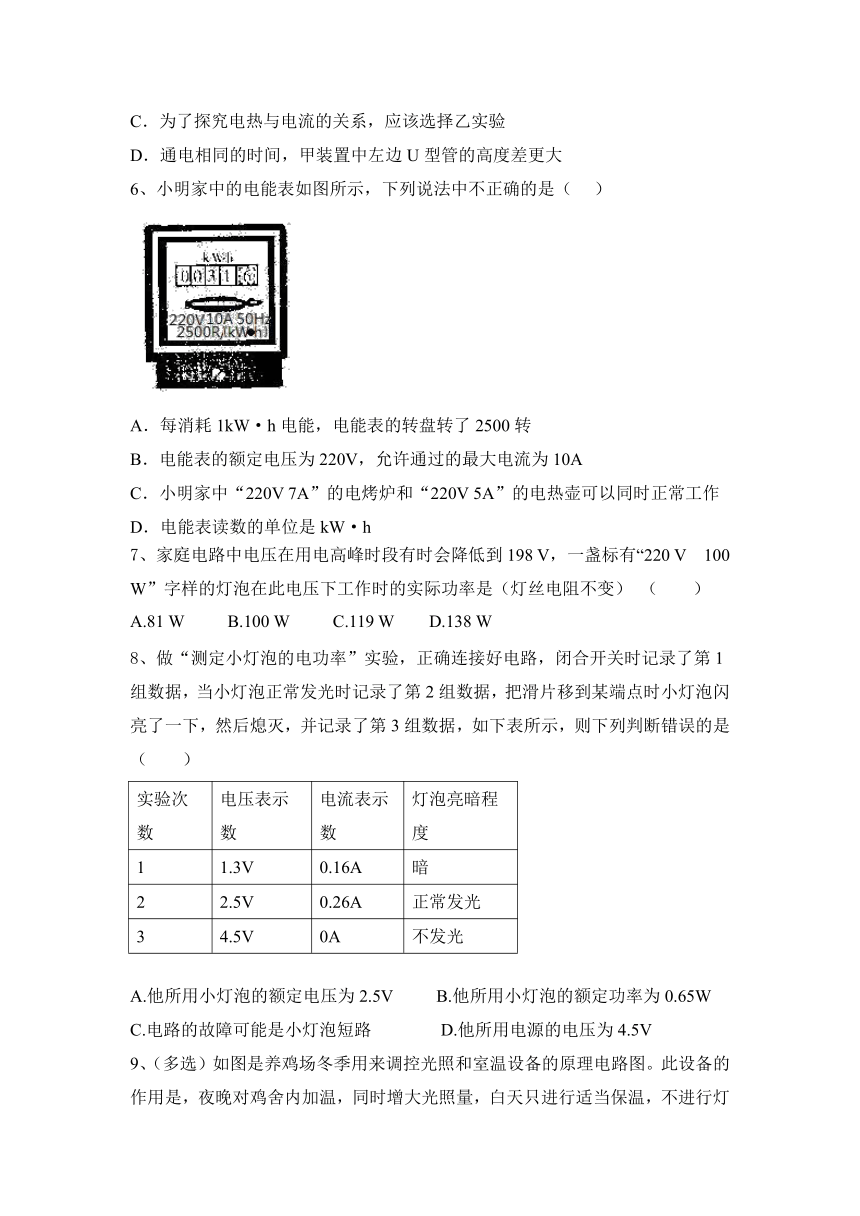

6、小明家中的电能表如图所示，下列说法中不正确的是（ ）

A．每消耗1kW·h电能，电能表的转盘转了2500转
B．电能表的额定电压为220V，允许通过的最大电流为10A
C．小明家中“220V 7A”的电烤炉和“220V 5A”的电热壶可以同时正常工作
D．电能表读数的单位是kW·h
7、家庭电路中电压在用电高峰时段有时会降低到198 V，一盏标有“220 V　100 W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变） （　　）
A.81 W B.100 W C.119 W D.138 W
8、做“测定小灯泡的电功率”实验，正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（　　）
实验次数 电压表示数 电流表示数 灯泡亮暗程度
1 1.3V 0.16A 暗
2 2.5V 0.26A 正常发光
3 4.5V 0A 不发光
A.他所用小灯泡的额定电压为2.5V B.他所用小灯泡的额定功率为0.65W
C.电路的故障可能是小灯泡短路 D.他所用电源的电压为4.5V

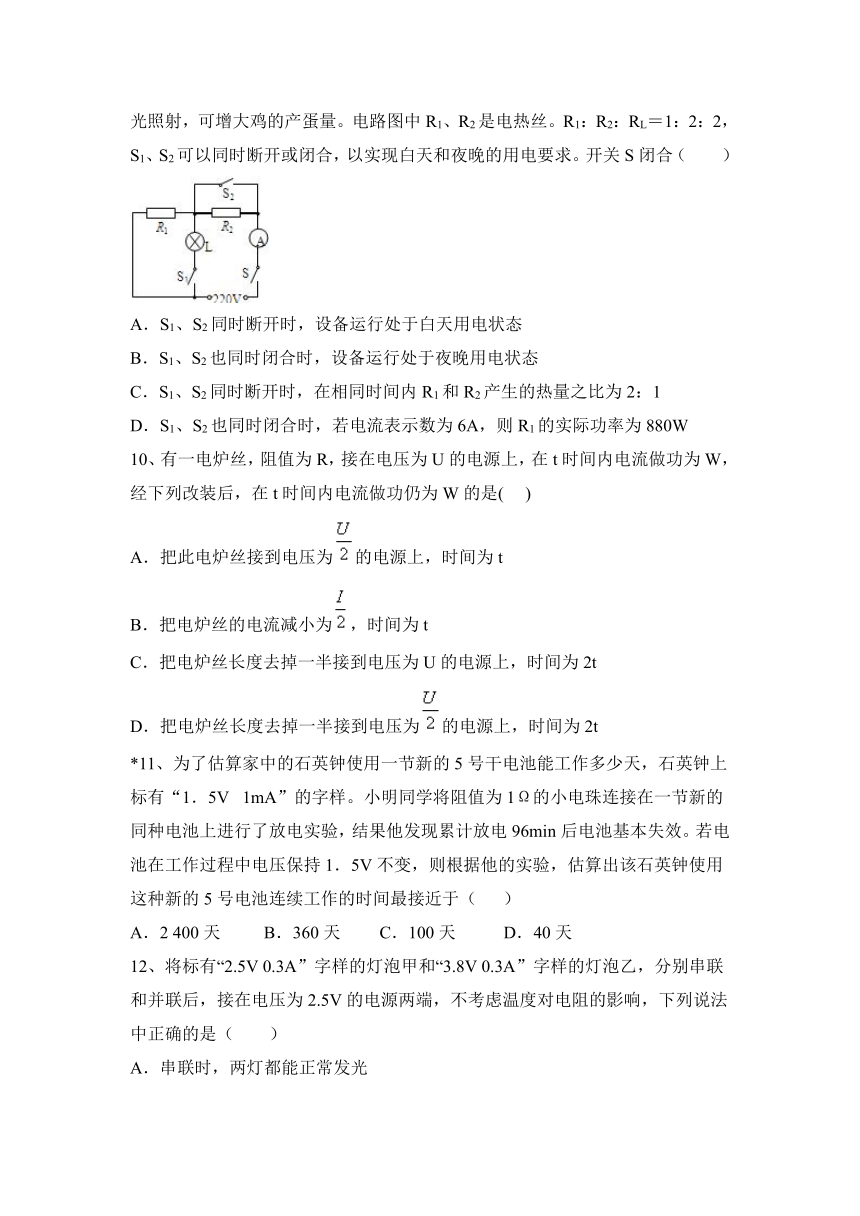

9、（多选）如图是养鸡场冬季用来调控光照和室温设备的原理电路图。此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量。电路图中R1、R2是电热丝。R1：R2：RL＝1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求。开关S闭合（　　）
A．S1、S2同时断开时，设备运行处于白天用电状态
B．S1、S2也同时闭合时，设备运行处于夜晚用电状态
C．S1、S2同时断开时，在相同时间内R1和R2产生的热量之比为2：1
D．S1、S2也同时闭合时，若电流表示数为6A，则R1的实际功率为880W
10、有一电炉丝，阻值为R，接在电压为U的电源上，在t时间内电流做功为W，经下列改装后，在t时间内电流做功仍为W的是( )
A．把此电炉丝接到电压为的电源上，时间为t
B．把电炉丝的电流减小为，时间为t
C．把电炉丝长度去掉一半接到电压为U的电源上，时间为2t
D．把电炉丝长度去掉一半接到电压为的电源上，时间为2t
*11、为了估算家中的石英钟使用一节新的5号干电池能工作多少天，石英钟上标有“1．5V 1mA”的字样。小明同学将阻值为1Ω的小电珠连接在一节新的同种电池上进行了放电实验，结果他发现累计放电96min后电池基本失效。若电池在工作过程中电压保持1．5V不变，则根据他的实验，估算出该石英钟使用这种新的5号电池连续工作的时间最接近于（ ）
A．2 400天 B．360天 C．100天 D．40天
12、将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大

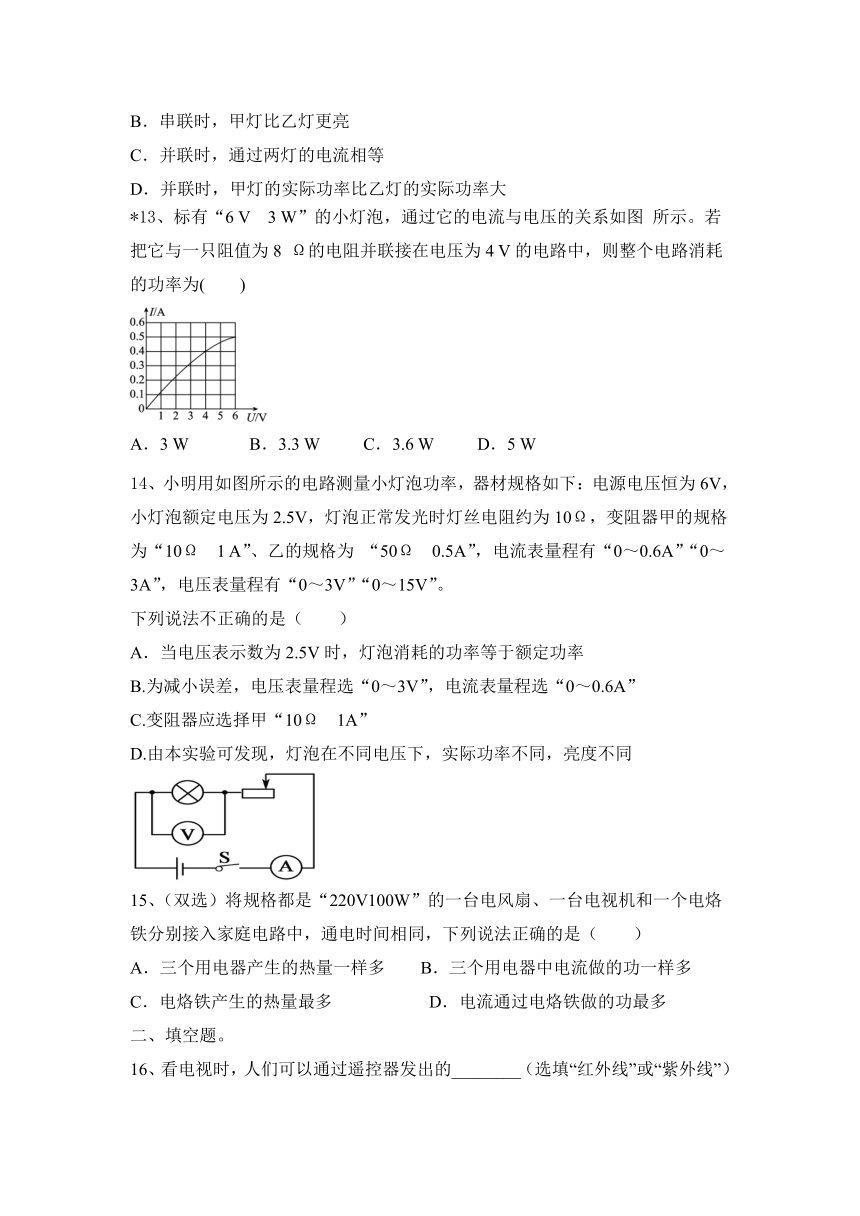

*13、标有“6 V　3 W”的小灯泡，通过它的电流与电压的关系如图 所示。若把它与一只阻值为8 Ω的电阻并联接在电压为4 V的电路中，则整个电路消耗的功率为(　　)
A．3 W B．3.3 W C．3.6 W D．5 W
14、小明用如图所示的电路测量小灯泡功率，器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为10Ω，变阻器甲的规格为“10Ω　1 A”、乙的规格为 “50Ω　0.5A”，电流表量程有“0～0.6A”“0～3A”，电压表量程有“0～3V”“0～15V”。
下列说法不正确的是（ ）
A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率
B.为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”
C.变阻器应选择甲“10Ω　1A”
D.由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同
15、（双选）将规格都是“220V100W”的一台电风扇、一台电视机和一个电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（　　）
A．三个用电器产生的热量一样多 B．三个用电器中电流做的功一样多
C．电烙铁产生的热量最多 D．电流通过电烙铁做的功最多
二、填空题。

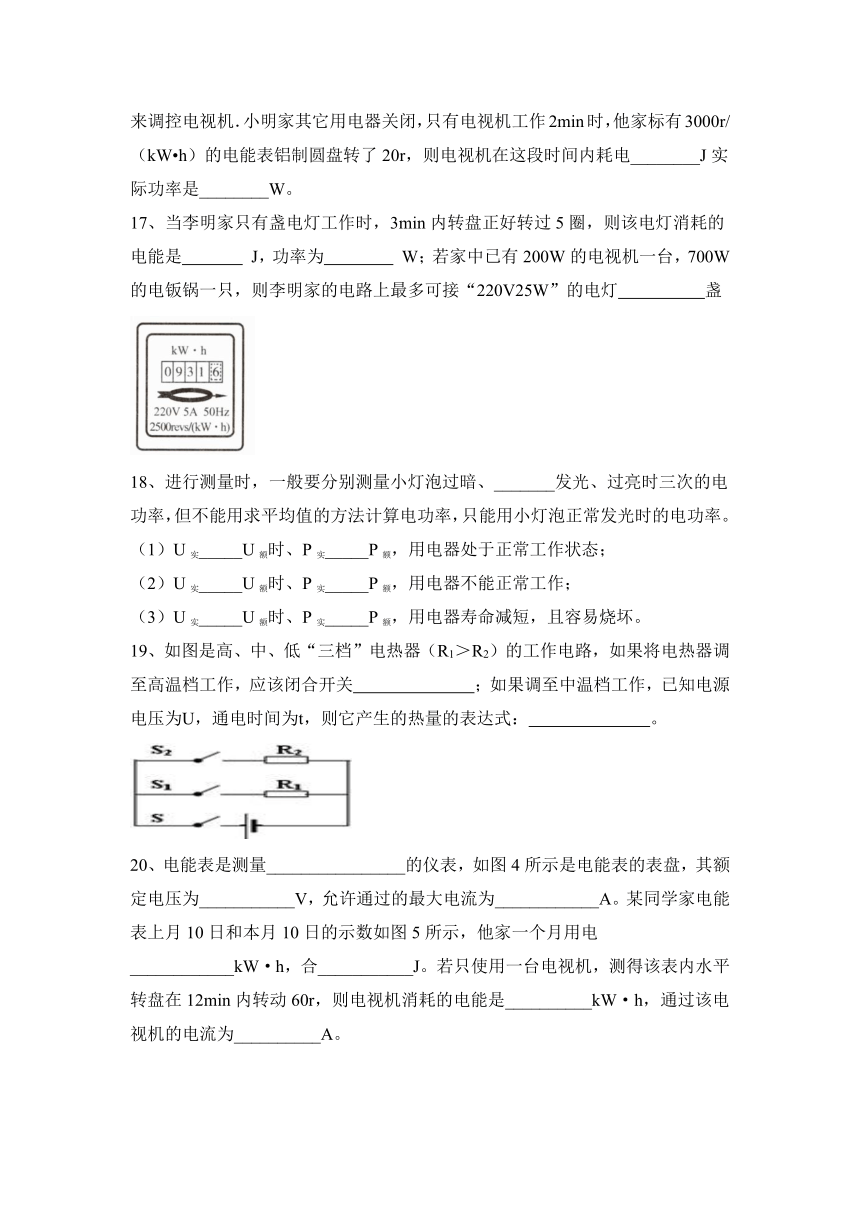

16、看电视时，人们可以通过遥控器发出的________（选填“红外线”或“紫外线”）来调控电视机．小明家其它用电器关闭，只有电视机工作2min时，他家标有3000r/（kW h）的电能表铝制圆盘转了20r，则电视机在这段时间内耗电________J实际功率是________W。
17、当李明家只有盏电灯工作时，3min内转盘正好转过5圈，则该电灯消耗的电能是 J，功率为 W；若家中已有200W的电视机一台，700W的电钣锅一只，则李明家的电路上最多可接“220V25W”的电灯 盏
18、进行测量时，一般要分别测量小灯泡过暗、_______发光、过亮时三次的电功率，但不能用求平均值的方法计算电功率，只能用小灯泡正常发光时的电功率。
（1）U实_____U额时、P实_____P额，用电器处于正常工作状态；
（2）U实_____U额时、P实_____P额，用电器不能正常工作；
（3）U实_____U额时、P实_____P额，用电器寿命减短，且容易烧坏。
19、如图是高、中、低“三档”电热器（R1＞R2）的工作电路，如果将电热器调至高温档工作，应该闭合开关 ；如果调至中温档工作，已知电源电压为U，通电时间为t，则它产生的热量的表达式： 。
20、电能表是测量________________的仪表，如图4所示是电能表的表盘，其额定电压为___________V，允许通过的最大电流为____________A。某同学家电能表上月10日和本月10日的示数如图5所示，他家一个月用电____________kW·h，合___________J。若只使用一台电视机，测得该表内水平转盘在12min内转动60r，则电视机消耗的电能是__________kW·h，通过该电视机的电流为__________A。
21、下图是四种家用电器各自消耗1度电可持续正常工作的时间柱状图,其中额定功率最大的电器是　　　　　,节能灯正常工作5 h消耗的电能是　　　　 kW·h。
22、两个小灯泡，甲标有“6V 0.6A”，乙标有“4V 0.5A”，现将它们串联后接入电压为9V的电路中，则______灯更亮。
23、如图所示是某种电热器的电路图,电源电压220 V,R1、R2的阻值分别为
11Ω、22Ω,通过旋转扇形开关S,接触不同触点,实现高、中、低三个挡位的转换,电热器在低温挡工作时的电功率是　　　 W,在高温挡工作1 min产生的热量是　　　　 J。
三、实验探究题。
24、在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于：_______________________________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是：_________________________ 。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________ 。
25、某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2.5V，定值电阻R0的阻值为20Ω，电源电压U保持不变。
请根据图甲将图乙中的实验电路连接完整。 。
开关S连接触点“1”，滑动变阻器的滑片从最左端移到最右端时，电流表的指针在图丙所示的位置，则电源电压U＝ V。
开关S仍连接触点“1”，滑动变阻器的滑片向左移到某一位置时，电流表的示数为0.15A，则此时滑动变阻器接入电路的阻值为 Ω；再将开关S连接触点“2”，电流表的示数为0.2A，则小灯泡的实际功率为 W；为了使小灯泡正常发光，滑动变阻器的滑片应向 滑动。
四、计算类题。
26、生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。已知R1=10Ω，R2=30Ω，请计算:
S1、S2断开，S3闭合时，电路中的电流是多少
S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少
该电路的最大功率和最小功率之比是多少
27、某中学学生在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究，如表所示为记录的相关内容。
主要器材 微波炉 电能表
相关资料 额定电压220V频率50Hz 220V　　　10（20）A50Hz　　　600revs/kW h
活动记录 ①取体积为0.5L的水，测得水的初温为20℃②关闭家中其它用电器，只将该微波炉接入电路中，让其单独工作③用微波炉给水加热2min后，水的温度达到40℃④测得电能表的转盘在这1min内转了12转
在用微波炉给水加热的2min内，求：
（1）水吸收的热量。【c水＝4.2×l03J/（kg ℃）】
（2）微波炉的实际功率。
（3）微波炉的加热效率。
2022—2023学年物理人教版九年级全一册第十八章 电功率 巩固突破题含答案
人教第十八章 电功率
一、选择题。
1、有两个电阻，R1 A．R1、R2并联 B．R1、R2串联 C．只接入R1 D．只接入R2
【答案】A
2、某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是
A．该灯只能在220V的电压下工作 B．该灯工作时的电功率一定为40W
C．该灯正常工作时的电流为5.5A D．该灯正常工作时的电阻为1210Ω
【答案】D
3、在“伏安法测小灯泡(已知额定电压)额定功率”的实验中,下列说法中错误的是(　　)
A.当手移动滑动变阻器滑片时,眼睛应观察电压表的示数
B.在实验中,滑动变阻器的作用是改变被测灯泡的额定功率
C.在实验中,滑动变阻器的作用是改变被测灯泡两端的电压、保护电路
D.小灯泡的额定功率是指小灯泡正常发光时的功率
【答案】B
4、甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5∶2 B．5∶4 C．2∶5 D．10∶1
【答案】A
5、如图是研究电流通过导体产生的热量与哪此因素有关的实验，下列分析正确的是（　　）
A．本次探究实验中用到了控制变量法和等效替代法
B．此实验必须把甲、乙两图接在电压相同的电源两端实验结论才具有科学性
C．为了探究电热与电流的关系，应该选择乙实验
D．通电相同的时间，甲装置中左边U型管的高度差更大
【答案】C
6、小明家中的电能表如图所示，下列说法中不正确的是（ ）

A．每消耗1kW·h电能，电能表的转盘转了2500转
B．电能表的额定电压为220V，允许通过的最大电流为10A
C．小明家中“220V 7A”的电烤炉和“220V 5A”的电热壶可以同时正常工作
D．电能表读数的单位是kW·h
【答案】C
7、家庭电路中电压在用电高峰时段有时会降低到198 V，一盏标有“220 V　100 W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变） （　　）
A.81 W B.100 W C.119 W D.138 W
【答案】A　
8、做“测定小灯泡的电功率”实验，正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（　　）
实验次数 电压表示数 电流表示数 灯泡亮暗程度
1 1.3V 0.16A 暗
2 2.5V 0.26A 正常发光
3 4.5V 0A 不发光
A.他所用小灯泡的额定电压为2.5V B.他所用小灯泡的额定功率为0.65W
C.电路的故障可能是小灯泡短路 D.他所用电源的电压为4.5V
【答案】C
9、（多选）如图是养鸡场冬季用来调控光照和室温设备的原理电路图。此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量。电路图中R1、R2是电热丝。R1：R2：RL＝1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求。开关S闭合（　　）
A．S1、S2同时断开时，设备运行处于白天用电状态
B．S1、S2也同时闭合时，设备运行处于夜晚用电状态
C．S1、S2同时断开时，在相同时间内R1和R2产生的热量之比为2：1
D．S1、S2也同时闭合时，若电流表示数为6A，则R1的实际功率为880W
【答案】ABD
10、有一电炉丝，阻值为R，接在电压为U的电源上，在t时间内电流做功为W，经下列改装后，在t时间内电流做功仍为W的是( )
A．把此电炉丝接到电压为的电源上，时间为t
B．把电炉丝的电流减小为，时间为t
C．把电炉丝长度去掉一半接到电压为U的电源上，时间为2t
D．把电炉丝长度去掉一半接到电压为的电源上，时间为2t
【答案】D
*11、为了估算家中的石英钟使用一节新的5号干电池能工作多少天，石英钟上标有“1．5V 1mA”的字样。小明同学将阻值为1Ω的小电珠连接在一节新的同种电池上进行了放电实验，结果他发现累计放电96min后电池基本失效。若电池在工作过程中电压保持1．5V不变，则根据他的实验，估算出该石英钟使用这种新的5号电池连续工作的时间最接近于（ ）
A．2 400天 B．360天 C．100天 D．40天
【答案】C
12、将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
【答案】D
*13、标有“6 V　3 W”的小灯泡，通过它的电流与电压的关系如图 所示。若把它与一只阻值为8 Ω的电阻并联接在电压为4 V的电路中，则整个电路消耗的功率为(　　)
A．3 W B．3.3 W C．3.6 W D．5 W
【答案】C　
14、小明用如图所示的电路测量小灯泡功率，器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为10Ω，变阻器甲的规格为“10Ω　1 A”、乙的规格为 “50Ω　0.5A”，电流表量程有“0～0.6A”“0～3A”，电压表量程有“0～3V”“0～15V”。
下列说法不正确的是（ ）
A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率
B.为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”
C.变阻器应选择甲“10Ω　1A”
D.由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同
【答案】C
15、（双选）将规格都是“220V100W”的一台电风扇、一台电视机和一个电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（　　）
A．三个用电器产生的热量一样多 B．三个用电器中电流做的功一样多
C．电烙铁产生的热量最多 D．电流通过电烙铁做的功最多
【答案】BC
二、填空题。
16、看电视时，人们可以通过遥控器发出的________（选填“红外线”或“紫外线”）来调控电视机．小明家其它用电器关闭，只有电视机工作2min时，他家标有3000r/（kW h）的电能表铝制圆盘转了20r，则电视机在这段时间内耗电________J实际功率是________W。
【答案】红外线；2.4×104；200
17、当李明家只有盏电灯工作时，3min内转盘正好转过5圈，则该电灯消耗的电能是 J，功率为 W；若家中已有200W的电视机一台，700W的电钣锅一只，则李明家的电路上最多可接“220V25W”的电灯 盏
【答案】7200 40 8
18、进行测量时，一般要分别测量小灯泡过暗、_______发光、过亮时三次的电功率，但不能用求平均值的方法计算电功率，只能用小灯泡正常发光时的电功率。
（1）U实_____U额时、P实_____P额，用电器处于正常工作状态；
（2）U实_____U额时、P实_____P额，用电器不能正常工作；
（3）U实_____U额时、P实_____P额，用电器寿命减短，且容易烧坏。
【答案】正常 等于 等于 小于 小于 大于 大于
19、如图是高、中、低“三档”电热器（R1＞R2）的工作电路，如果将电热器调至高温档工作，应该闭合开关 ；如果调至中温档工作，已知电源电压为U，通电时间为t，则它产生的热量的表达式： 。
【答案】S、S1、S2；
20、电能表是测量________________的仪表，如图4所示是电能表的表盘，其额定电压为___________V，允许通过的最大电流为____________A。某同学家电能表上月10日和本月10日的示数如图5所示，他家一个月用电____________kW·h，合___________J。若只使用一台电视机，测得该表内水平转盘在12min内转动60r，则电视机消耗的电能是__________kW·h，通过该电视机的电流为__________A。
【答案】电能（电功） 220V 10A 104．6 kW·h 3．8×108J
0．02 kW·h 0．45A
21、下图是四种家用电器各自消耗1度电可持续正常工作的时间柱状图,其中额定功率最大的电器是　　　　　,节能灯正常工作5 h消耗的电能是　　　　 kW·h。
【答案】电视机　0.1
22、两个小灯泡，甲标有“6V 0.6A”，乙标有“4V 0.5A”，现将它们串联后接入电压为9V的电路中，则______灯更亮。
【答案】甲
23、如图所示是某种电热器的电路图,电源电压220 V,R1、R2的阻值分别为
11Ω、22Ω,通过旋转扇形开关S,接触不同触点,实现高、中、低三个挡位的转换,电热器在低温挡工作时的电功率是　　　 W,在高温挡工作1 min产生的热量是　　　　 J。
【答案】2200；　3.96×105
三、实验探究题。
24、在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于：_______________________________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是：_________________________ 。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________ 。
【答案】（1）灯泡的亮度
（2）电流大小 无法控制灯两端的电压，利用利用滑动变阻器保护电路
（3）在电流和通电时间相同时，导体两端电压越高，电流做功越多
（4）灯泡两端电压改变时，通过灯泡的电流也发生了变化，没有利用控制变量的物理方法
25、某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2.5V，定值电阻R0的阻值为20Ω，电源电压U保持不变。
请根据图甲将图乙中的实验电路连接完整。 。
开关S连接触点“1”，滑动变阻器的滑片从最左端移到最右端时，电流表的指针在图丙所示的位置，则电源电压U＝ V。
开关S仍连接触点“1”，滑动变阻器的滑片向左移到某一位置时，电流表的示数为0.15A，则此时滑动变阻器接入电路的阻值为 Ω；再将开关S连接触点“2”，电流表的示数为0.2A，则小灯泡的实际功率为 W；为了使小灯泡正常发光，滑动变阻器的滑片应向 滑动。
【答案】
实物电线连接如下图所示：
6　 20 0.4 右
四、计算类题。
26、生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。已知R1=10Ω，R2=30Ω，请计算:
S1、S2断开，S3闭合时，电路中的电流是多少
S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少
该电路的最大功率和最小功率之比是多少
【答案及详解】当只闭合S3时，R1和R2串联在电路中
R串＝R1+R2＝10Ω+30Ω＝40Ω
当只断开S1时，只有R2接入电路中
当R1和R2并联在电路中时，电路的总功率最大
当R1和R2串联在电路中时，电路的总功率最小
27、某中学学生在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究，如表所示为记录的相关内容。
主要器材 微波炉 电能表
相关资料 额定电压220V频率50Hz 220V　　　10（20）A50Hz　　　600revs/kW h
活动记录 ①取体积为0.5L的水，测得水的初温为20℃②关闭家中其它用电器，只将该微波炉接入电路中，让其单独工作③用微波炉给水加热2min后，水的温度达到40℃④测得电能表的转盘在这1min内转了12转
在用微波炉给水加热的2min内，求：
（1）水吸收的热量。【c水＝4.2×l03J/（kg ℃）】
（2）微波炉的实际功率。
（3）微波炉的加热效率。
【答案】（1）水吸收的热量为4.2×l04J；
（2）微波炉的实际功率为1200W；
（3）微波炉的加热效率29.2%。
【解析】（1）加热水的体积：
V＝0.5L＝0.5dm3＝5×10﹣4m3，
由ρ＝可得，水的质量：
m＝ρV＝1.0×103kg/m3×5×10﹣4m3＝0.5kg，
则水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg ℃）×0.5kg×（40℃﹣20℃）＝4.2×104J；
（2）因600revs/kW h表示电路中每消耗1kW h的电能，电能表的转盘转600r，
所以，1min内转了12转消耗的电能：
W＝＝0.02kW h＝7.2×104J，
微波炉的实际功率：
P＝＝＝1200W；
（3）微波炉给水加热2min消耗的电能：
W′＝2W＝2×7.2×104J＝1.44×105J，
微波炉的加热效率：
η＝×100%＝×100%≈29.2%。
答：（1）水吸收的热量为4.2×l04J；
（2）微波炉的实际功率为1200W；
（3）微波炉的加热效率29.2%。
