地球和地图
第四节 地形图的判读
-
第一章

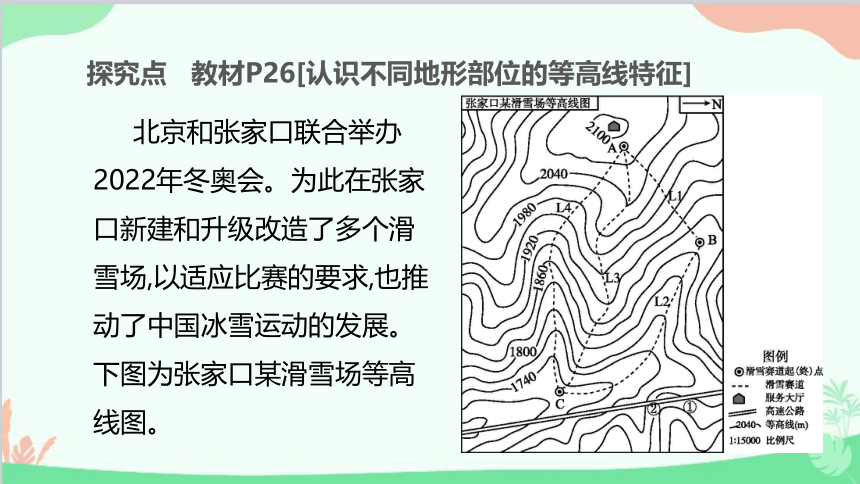

探究点 教材P26[认识不同地形部位的等高线特征]
北京和张家口联合举办2022年冬奥会。为此在张家口新建和升级改造了多个滑雪场,以适应比赛的要求,也推动了中国冰雪运动的发展。下图为张家口某滑雪场等高线图。

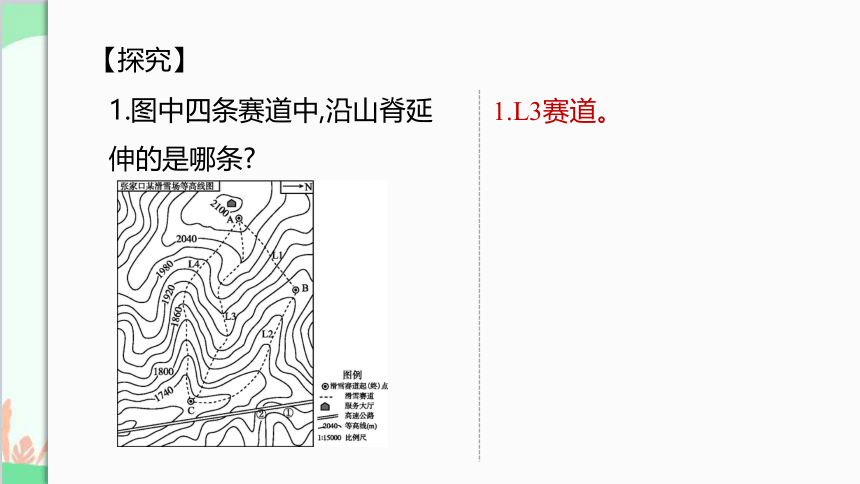

1.图中四条赛道中,沿山脊延伸的是哪条
1.L3赛道。
【探究】

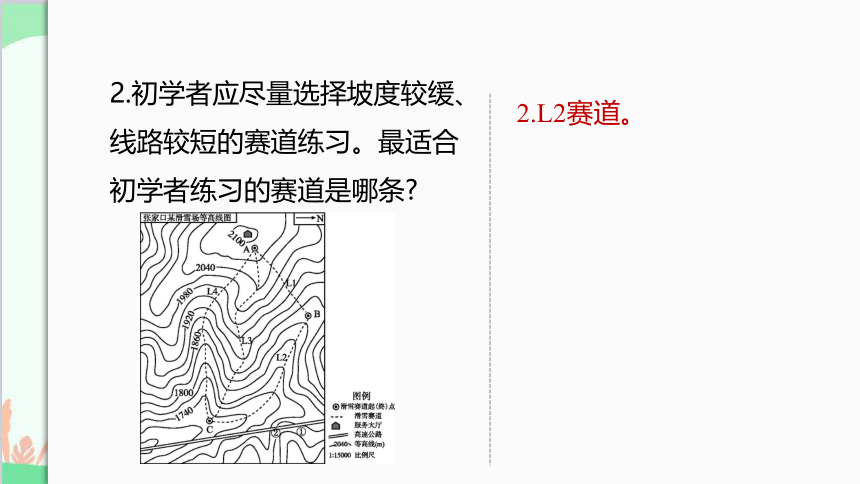

2.初学者应尽量选择坡度较缓、线路较短的赛道练习。最适合初学者练习的赛道是哪条
2.L2赛道。

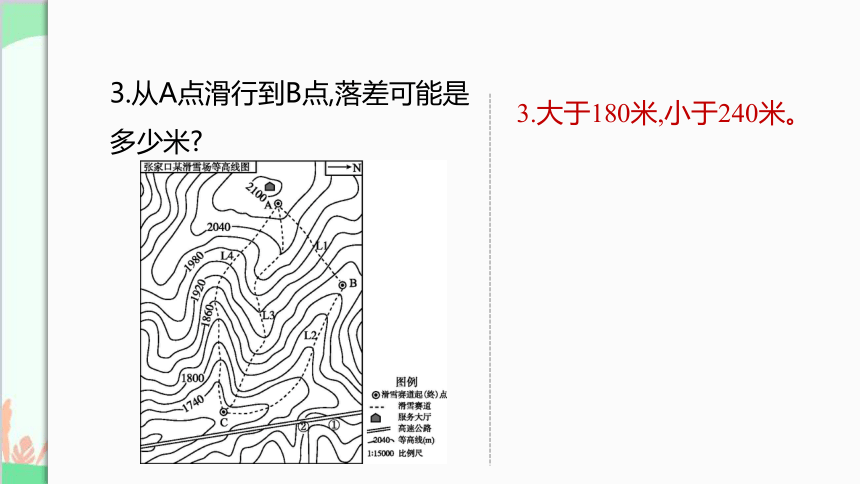

3.从A点滑行到B点,落差可能是多少米
3.大于180米,小于240米。
4.为满足冬奥会的需求,拟在图中所示区域中修建一条高速公路,其中①至②段工程需要利用什么方式
4.开凿隧道。
【总结】
地形 山峰 盆地 山脊 山谷 陡崖
示意图
等高 线图
表示 方法 等高线闭合,数值中间大,四周小 等高线闭合,数值中间小,四周大 等高线的弯曲部分向低处凸出 等高线的弯曲部分向高处凸出 等高线重叠
说明 中部高,四周低 中部低,四周高 山脊线也叫分水线 山谷线也叫集水线,山谷处易形成河流 陡崖处适合开展攀岩运动
巧学魔方
拳头法记忆地形部位
拳头好似一座山,四个凸出的关节相当于山峰,两个相邻山峰中间相对凹下去的部分相当于鞍部,相邻的手指头之间的缝隙相当于山谷,每根手指头
中部略微凸起的部位就成了山脊,
拳头的左右两侧比较陡的部分
构成了陡崖。
名师讲解
1.读等高线地形图应该注意:
①位于同一条等高线上的点,海拔高度相同。
②在同一幅图内,除了陡崖以外,不同高程的等高线不能相交。
③等高线是一条闭合的曲线。
2.图示山谷和山脊的判断:可利用水的流向来判断。水总是由海拔高的地方流到海拔低的地方,
但注意画流水线时要垂直于等高线画。
向两侧流的是山脊(如图A),向中
部汇集的是山谷(如图B)。
