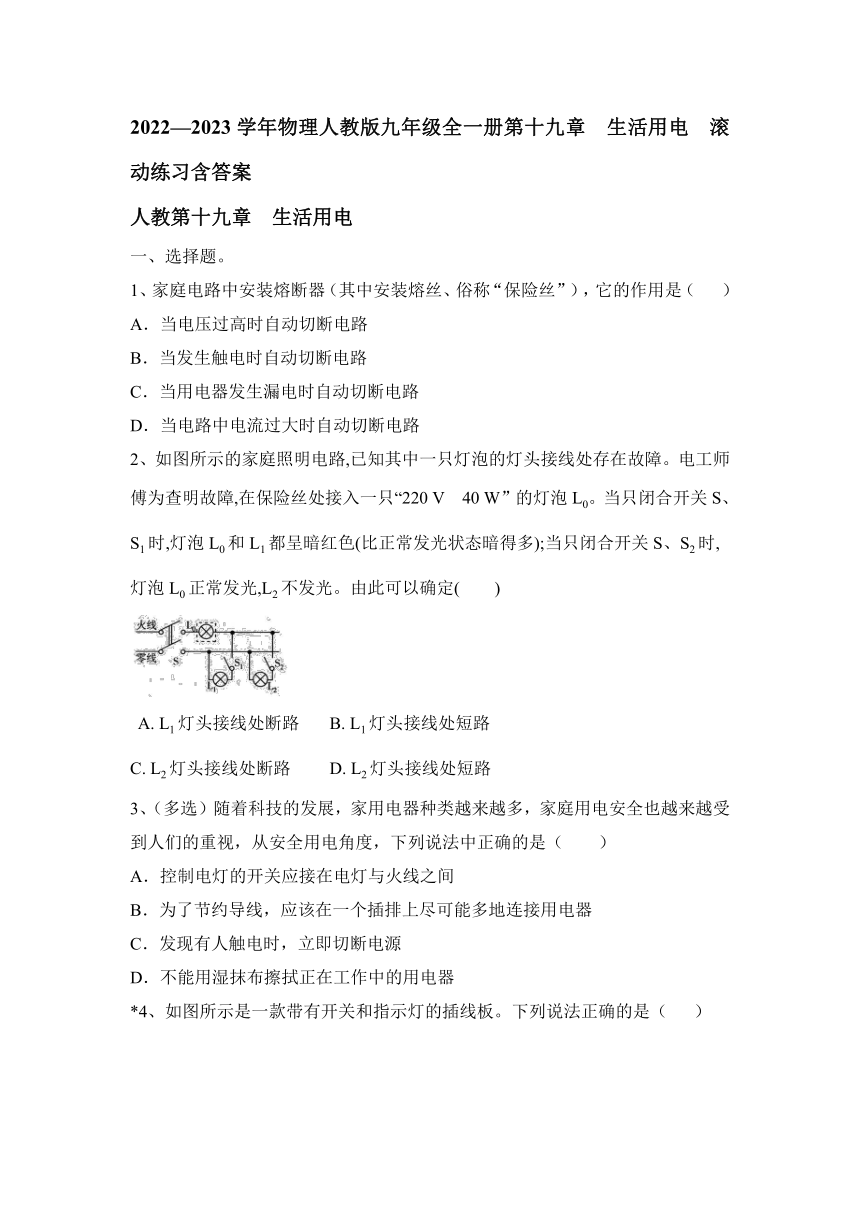

2022—2023学年物理人教版九年级全一册第十九章 生活用电 滚动练习含答案

2022—2023学年物理人教版九年级全一册第十九章 生活用电 滚动练习含答案
人教第十九章 生活用电
一、选择题。
1、家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（ ）
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路
2、如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障,在保险丝处接入一只“220 V　40 W”的灯泡L0。当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光。由此可以确定(　　)
A. L1灯头接线处断路 B. L1灯头接线处短路
C. L2灯头接线处断路 D. L2灯头接线处短路
3、（多选）随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视，从安全用电角度，下列说法中正确的是（　　）
A．控制电灯的开关应接在电灯与火线之间
B．为了节约导线，应该在一个插排上尽可能多地连接用电器
C．发现有人触电时，立即切断电源
D．不能用湿抹布擦拭正在工作中的用电器

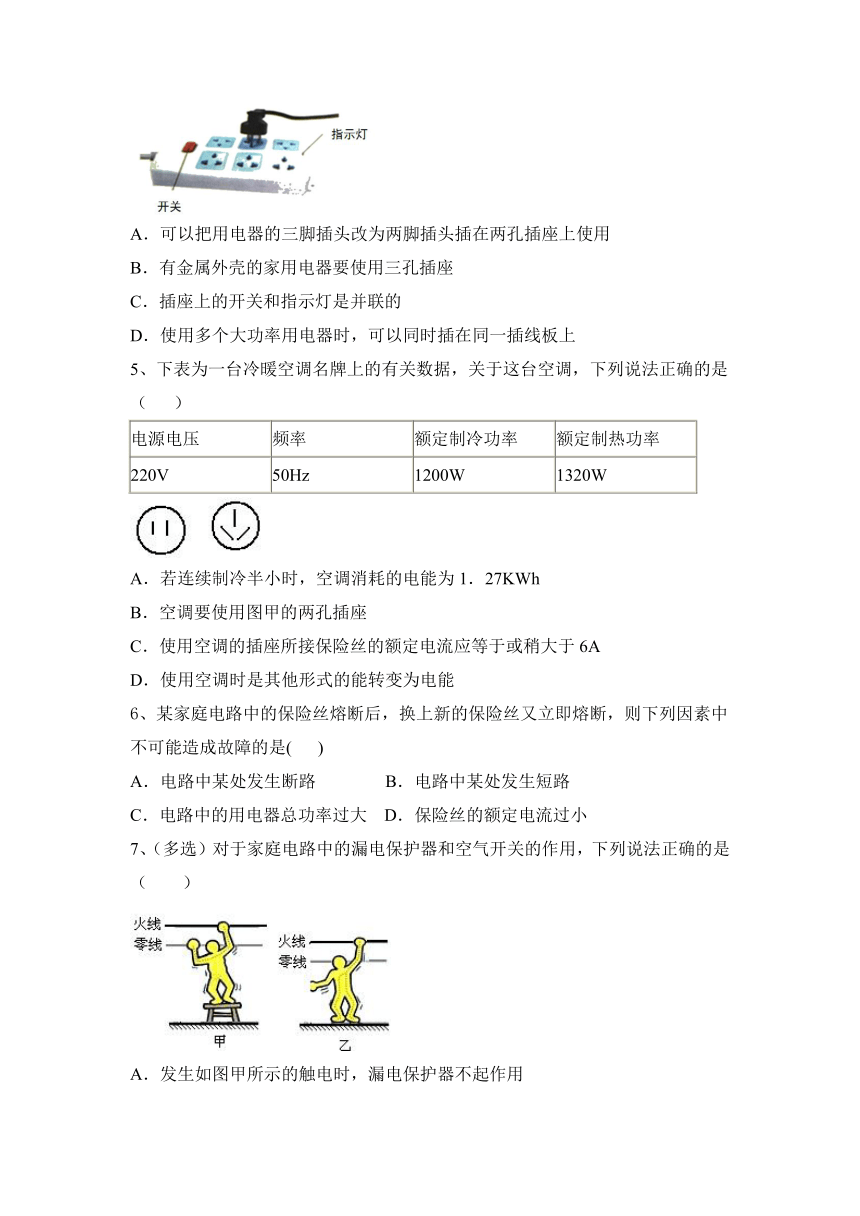

*4、如图所示是一款带有开关和指示灯的插线板。下列说法正确的是（ ）
A．可以把用电器的三脚插头改为两脚插头插在两孔插座上使用
B．有金属外壳的家用电器要使用三孔插座
C．插座上的开关和指示灯是并联的
D．使用多个大功率用电器时，可以同时插在同一插线板上
5、下表为一台冷暖空调名牌上的有关数据，关于这台空调，下列说法正确的是（ ）
电源电压 频率 额定制冷功率 额定制热功率
220V 50Hz 1200W 1320W
A．若连续制冷半小时，空调消耗的电能为1．27KWh
B．空调要使用图甲的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是其他形式的能转变为电能
6、某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是(　 )
A．电路中某处发生断路 B．电路中某处发生短路
C．电路中的用电器总功率过大 D．保险丝的额定电流过小
7、（多选）对于家庭电路中的漏电保护器和空气开关的作用，下列说法正确的是（　　）
A．发生如图甲所示的触电时，漏电保护器不起作用

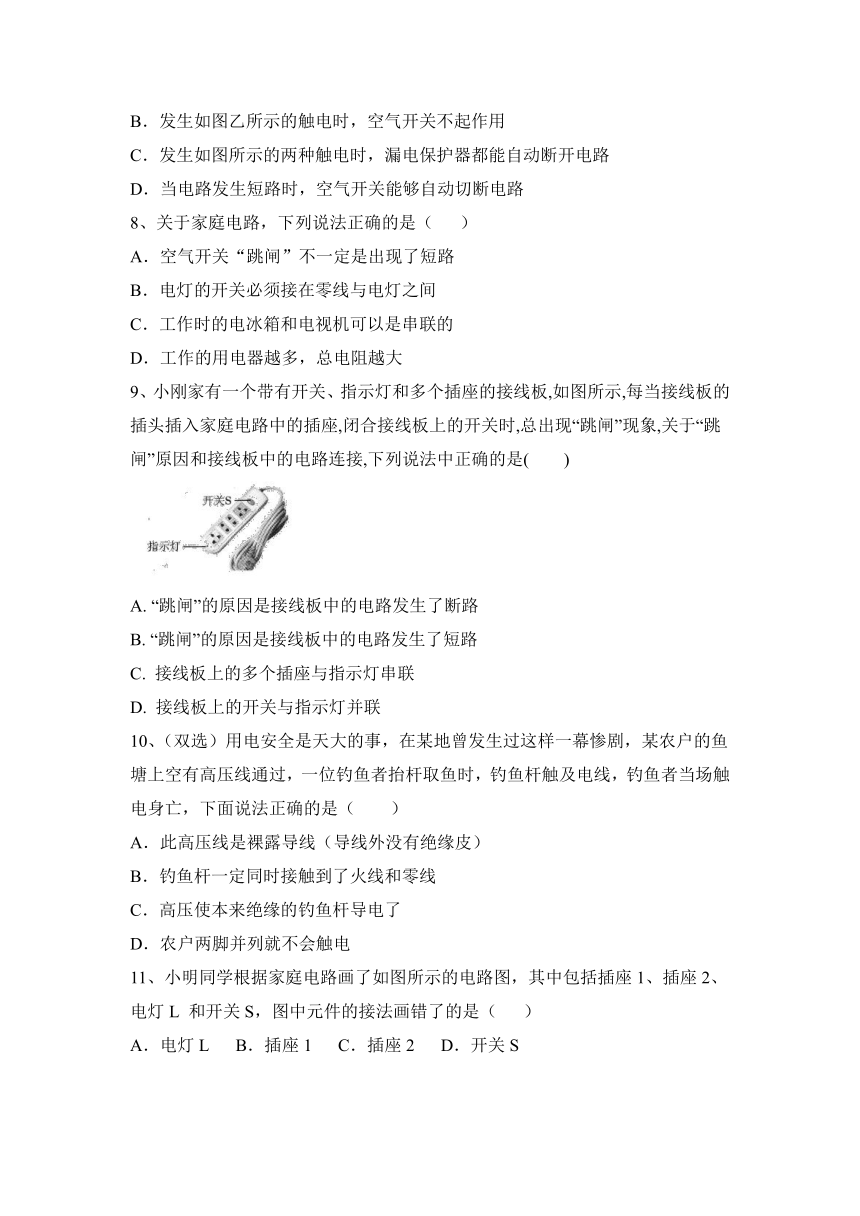

B．发生如图乙所示的触电时，空气开关不起作用
C．发生如图所示的两种触电时，漏电保护器都能自动断开电路
D．当电路发生短路时，空气开关能够自动切断电路
8、关于家庭电路，下列说法正确的是（ ）
A．空气开关“跳闸”不一定是出现了短路
B．电灯的开关必须接在零线与电灯之间
C．工作时的电冰箱和电视机可以是串联的
D．工作的用电器越多，总电阻越大
9、小刚家有一个带有开关、指示灯和多个插座的接线板,如图所示,每当接线板的插头插入家庭电路中的插座,闭合接线板上的开关时,总出现“跳闸”现象,关于“跳闸”原因和接线板中的电路连接,下列说法中正确的是(　　)

A. “跳闸”的原因是接线板中的电路发生了断路
B. “跳闸”的原因是接线板中的电路发生了短路
C. 接线板上的多个插座与指示灯串联
D. 接线板上的开关与指示灯并联
10、（双选）用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡，下面说法正确的是（　　）
A．此高压线是裸露导线（导线外没有绝缘皮）
B．钓鱼杆一定同时接触到了火线和零线
C．高压使本来绝缘的钓鱼杆导电了
D．农户两脚并列就不会触电

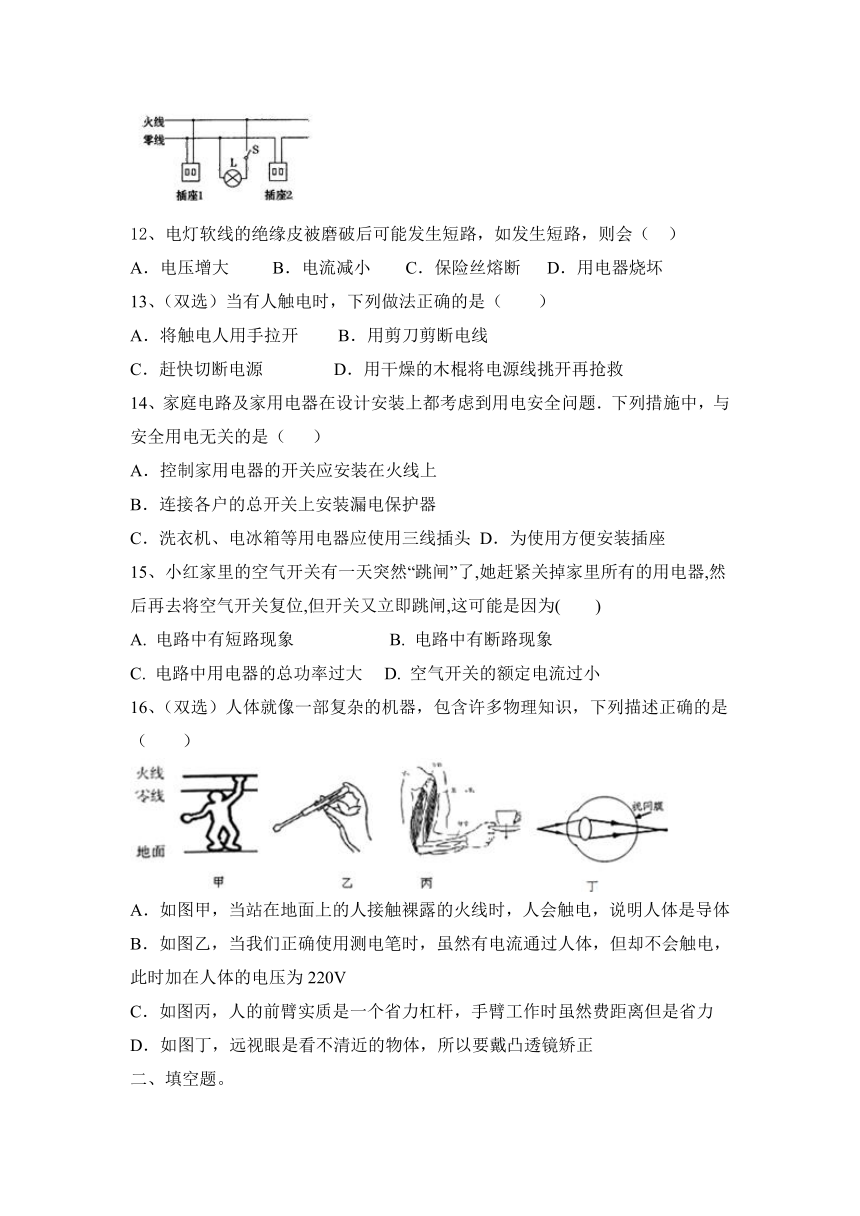

11、小明同学根据家庭电路画了如图所示的电路图，其中包括插座1、插座2、电灯L 和开关S，图中元件的接法画错了的是（ ）
A．电灯L B．插座1 C．插座2 D．开关S
12、电灯软线的绝缘皮被磨破后可能发生短路，如发生短路，则会（ ）
A．电压增大 B．电流减小 C．保险丝熔断 D．用电器烧坏
13、（双选）当有人触电时，下列做法正确的是（　　）
A．将触电人用手拉开 B．用剪刀剪断电线
C．赶快切断电源 D．用干燥的木棍将电源线挑开再抢救
14、家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是（ ）
A．控制家用电器的开关应安装在火线上
B．连接各户的总开关上安装漏电保护器
C．洗衣机、电冰箱等用电器应使用三线插头 D．为使用方便安装插座
15、小红家里的空气开关有一天突然“跳闸”了,她赶紧关掉家里所有的用电器,然后再去将空气开关复位,但开关又立即跳闸,这可能是因为(　　)
A. 电路中有短路现象 B. 电路中有断路现象
C. 电路中用电器的总功率过大 D. 空气开关的额定电流过小
16、（双选）人体就像一部复杂的机器，包含许多物理知识，下列描述正确的是（　　）
A．如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是导体
B．如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压为220V
C．如图丙，人的前臂实质是一个省力杠杆，手臂工作时虽然费距离但是省力
D．如图丁，远视眼是看不清近的物体，所以要戴凸透镜矫正
二、填空题。
17、对人体安全的电压值____________。
18、保险丝的作用是：当电路中有过大的电流通过时，保险丝上产生的________过多，使它的温度________，于是保险丝________，自动________电路，起到保险作用。
19、日常生活中，要遵守安全用电的基本原则，如______低压带电体，______高压带电体，更换灯泡之前要______ 等。
*20、家庭电路中电灯、电视、电风扇的连接方式是＿＿＿＿（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与＿＿＿＿相连。
21、小志家里买来的电风扇上带的是三脚插头，由于家里没有三孔插座，于是他就把三较差头换成两脚插头插在两孔插座上，电风扇照样工作。这样做的危害是： 时，容易造成触电事故。电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是 ，使得容易吸引灰尘。
22、如图1所示的两种使用测电笔的方法中，正确的是图________；如图2所示是家庭电路中造成电线燃烧的两种常见情况，其中________图所示的情况是过载，其中________图所示的情况是短路．
23、如图所示，闭合开关S，不会触电的鸟是______，理由是______ 。
三、作图题。
24、如图所示,请把电饭锅的三条线,按照安全用电的原则,对应连到插头上。
四、实验探究题。
25、小明在学习家庭电路与安全用电时知道了人直接或间接与　 　线接触就有触电的可能，但他有这样一个疑惑，在如图甲所示的电路中，当开关闭合后人站在地面上接触到A或B点时是否都触电呢？于是他找来的电池、小灯泡、导线等组成电路来探究，老师告诉他火线相当于电源正极，零线和大地都相当于电源负极，他将灯L0当做人体，若灯L0发光则证明有电流流过人体，人触电；那么你认为当人接触B点时，相当于图乙中L0的E端接　 　（选填“C”或“D”）点，当开关闭合后人站在地面上接触到B点　 　（选填“能”或“不能”）触电。
五、计算类综合题。
26、将一台“220V　1500W”的电热水器接到220V的照明电路中，计算：
(1)该热水器的电阻多大？热水器在1min内产生的热量是多少焦？
(2)如果将接这个电热水器的插座安装保险丝(参照下表的熔丝规格)应该选取多大直径的？
直径(mm) 0.71 0.81 0.98 1.02 1.25 1.51
额定电流(A) 3 3.75 5 6 7.5 10
熔断电流(A) 6 7.5 10 12 15 20
2022—2023学年物理人教版九年级全一册第十九章 生活用电 滚动练习含答案
人教第十九章 生活用电
一、选择题。
1、家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（ ）
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路
【答案】D
2、如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障,在保险丝处接入一只“220 V　40 W”的灯泡L0。当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光。由此可以确定(　　)
A. L1灯头接线处断路 B. L1灯头接线处短路
C. L2灯头接线处断路 D. L2灯头接线处短路
【答案】D
3、（多选）随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视，从安全用电角度，下列说法中正确的是（　　）
A．控制电灯的开关应接在电灯与火线之间
B．为了节约导线，应该在一个插排上尽可能多地连接用电器
C．发现有人触电时，立即切断电源
D．不能用湿抹布擦拭正在工作中的用电器
【答案】ACD。
*4、如图所示是一款带有开关和指示灯的插线板。下列说法正确的是（ ）
A．可以把用电器的三脚插头改为两脚插头插在两孔插座上使用
B．有金属外壳的家用电器要使用三孔插座
C．插座上的开关和指示灯是并联的
D．使用多个大功率用电器时，可以同时插在同一插线板上
【答案】B
5、下表为一台冷暖空调名牌上的有关数据，关于这台空调，下列说法正确的是（ ）
电源电压 频率 额定制冷功率 额定制热功率
220V 50Hz 1200W 1320W
A．若连续制冷半小时，空调消耗的电能为1．27KWh
B．空调要使用图甲的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是其他形式的能转变为电能
【答案】C
6、某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是(　 )
A．电路中某处发生断路 B．电路中某处发生短路
C．电路中的用电器总功率过大 D．保险丝的额定电流过小
【答案】A　
7、（多选）对于家庭电路中的漏电保护器和空气开关的作用，下列说法正确的是（　　）
A．发生如图甲所示的触电时，漏电保护器不起作用
B．发生如图乙所示的触电时，空气开关不起作用
C．发生如图所示的两种触电时，漏电保护器都能自动断开电路
D．当电路发生短路时，空气开关能够自动切断电路
【答案】ABD。
8、关于家庭电路，下列说法正确的是（ ）
A．空气开关“跳闸”不一定是出现了短路
B．电灯的开关必须接在零线与电灯之间
C．工作时的电冰箱和电视机可以是串联的
D．工作的用电器越多，总电阻越大
【答案】A
9、小刚家有一个带有开关、指示灯和多个插座的接线板,如图所示,每当接线板的插头插入家庭电路中的插座,闭合接线板上的开关时,总出现“跳闸”现象,关于“跳闸”原因和接线板中的电路连接,下列说法中正确的是(　　)

A. “跳闸”的原因是接线板中的电路发生了断路
B. “跳闸”的原因是接线板中的电路发生了短路
C. 接线板上的多个插座与指示灯串联
D. 接线板上的开关与指示灯并联
【答案】B
10、（双选）用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡，下面说法正确的是（　　）
A．此高压线是裸露导线（导线外没有绝缘皮）
B．钓鱼杆一定同时接触到了火线和零线
C．高压使本来绝缘的钓鱼杆导电了
D．农户两脚并列就不会触电
【答案】AC。
11、小明同学根据家庭电路画了如图所示的电路图，其中包括插座1、插座2、电灯L 和开关S，图中元件的接法画错了的是（ ）
A．电灯L B．插座1 C．插座2 D．开关S
【答案】C
12、电灯软线的绝缘皮被磨破后可能发生短路，如发生短路，则会（ ）
A．电压增大 B．电流减小 C．保险丝熔断 D．用电器烧坏
【答案】C　
13、（双选）当有人触电时，下列做法正确的是（　　）
A．将触电人用手拉开 B．用剪刀剪断电线
C．赶快切断电源 D．用干燥的木棍将电源线挑开再抢救
【答案】CD。
14、家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是（ ）
A．控制家用电器的开关应安装在火线上
B．连接各户的总开关上安装漏电保护器
C．洗衣机、电冰箱等用电器应使用三线插头 D．为使用方便安装插座
【答案】D
15、小红家里的空气开关有一天突然“跳闸”了,她赶紧关掉家里所有的用电器,然后再去将空气开关复位,但开关又立即跳闸,这可能是因为(　　)
A. 电路中有短路现象 B. 电路中有断路现象
C. 电路中用电器的总功率过大 D. 空气开关的额定电流过小
【答案】A
16、（双选）人体就像一部复杂的机器，包含许多物理知识，下列描述正确的是（　　）
A．如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是导体
B．如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压为220V
C．如图丙，人的前臂实质是一个省力杠杆，手臂工作时虽然费距离但是省力
D．如图丁，远视眼是看不清近的物体，所以要戴凸透镜矫正
【答案】AD。
二、填空题。
17、对人体安全的电压值____________。
【答案】不高于 36V
18、保险丝的作用是：当电路中有过大的电流通过时，保险丝上产生的________过多，使它的温度________，于是保险丝________，自动________电路，起到保险作用。
【答案】热量； 过高； 熔断； 切断。
19、日常生活中，要遵守安全用电的基本原则，如______低压带电体，______高压带电体，更换灯泡之前要______ 等。
【答案】不接触 不靠近 切断电源开关
*20、家庭电路中电灯、电视、电风扇的连接方式是＿＿＿＿（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与＿＿＿＿相连。
【答案】并联 大地
21、小志家里买来的电风扇上带的是三脚插头，由于家里没有三孔插座，于是他就把三较差头换成两脚插头插在两孔插座上，电风扇照样工作。这样做的危害是： 时，容易造成触电事故。电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是 ，使得容易吸引灰尘。
【答案】 金属外壳带电 扇叶与空气摩擦起电
22、如图1所示的两种使用测电笔的方法中，正确的是图________；如图2所示是家庭电路中造成电线燃烧的两种常见情况，其中________图所示的情况是过载，其中________图所示的情况是短路．
【答案】甲； 甲； 乙．
23、如图所示，闭合开关S，不会触电的鸟是______，理由是______ 。
【答案】B 这只小鸟身体两端的电压为0
三、作图题。
24、如图所示,请把电饭锅的三条线,按照安全用电的原则,对应连到插头上。
【答案】如图所示：
四、实验探究题。
25、小明在学习家庭电路与安全用电时知道了人直接或间接与　 　线接触就有触电的可能，但他有这样一个疑惑，在如图甲所示的电路中，当开关闭合后人站在地面上接触到A或B点时是否都触电呢？于是他找来的电池、小灯泡、导线等组成电路来探究，老师告诉他火线相当于电源正极，零线和大地都相当于电源负极，他将灯L0当做人体，若灯L0发光则证明有电流流过人体，人触电；那么你认为当人接触B点时，相当于图乙中L0的E端接　 　（选填“C”或“D”）点，当开关闭合后人站在地面上接触到B点　 　（选填“能”或“不能”）触电。
【答案】火；C； 不能。
五、计算类综合题。
26、将一台“220V　1500W”的电热水器接到220V的照明电路中，计算：
(1)该热水器的电阻多大？热水器在1min内产生的热量是多少焦？
(2)如果将接这个电热水器的插座安装保险丝(参照下表的熔丝规格)应该选取多大直径的？
直径(mm) 0.71 0.81 0.98 1.02 1.25 1.51
额定电流(A) 3 3.75 5 6 7.5 10
熔断电流(A) 6 7.5 10 12 15 20
【答案及解析】 (1)已知额定电压和额定功率，根据I＝U/R，P＝UI得，热水器正常工作时的电阻：R＝U2/P＝(220V)2/1500W≈32.27Ω；热水器消耗的电能全部转化为热量，Q＝W＝Pt＝1500W×60s＝9×104J　
(2)电热水器的额定电流I＝P/U＝1500W/220V≈6.82A，熔丝的额定电流应稍大于6.82A，故选额定电流为7.5A的熔丝，直径为1.25mm。
