第4节变阻器

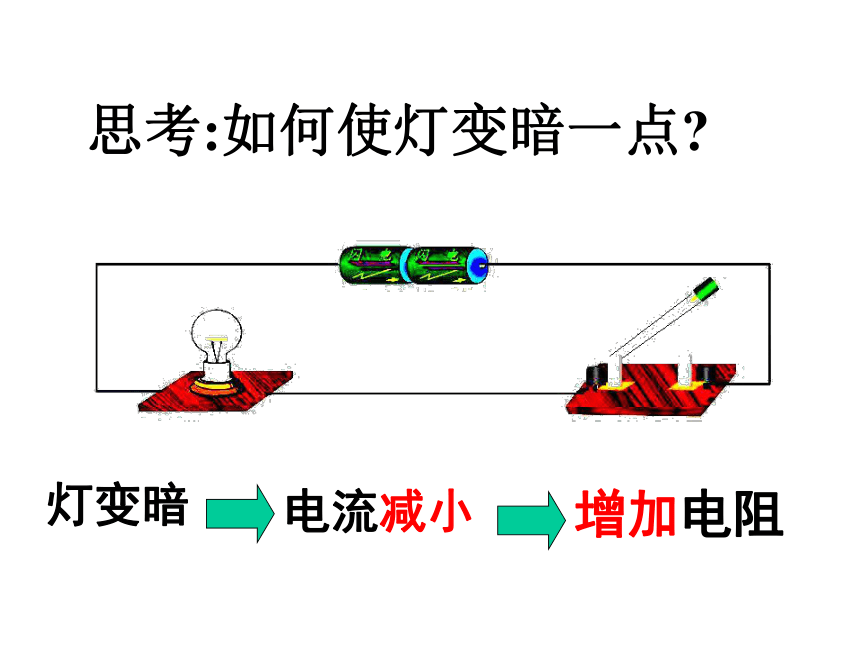

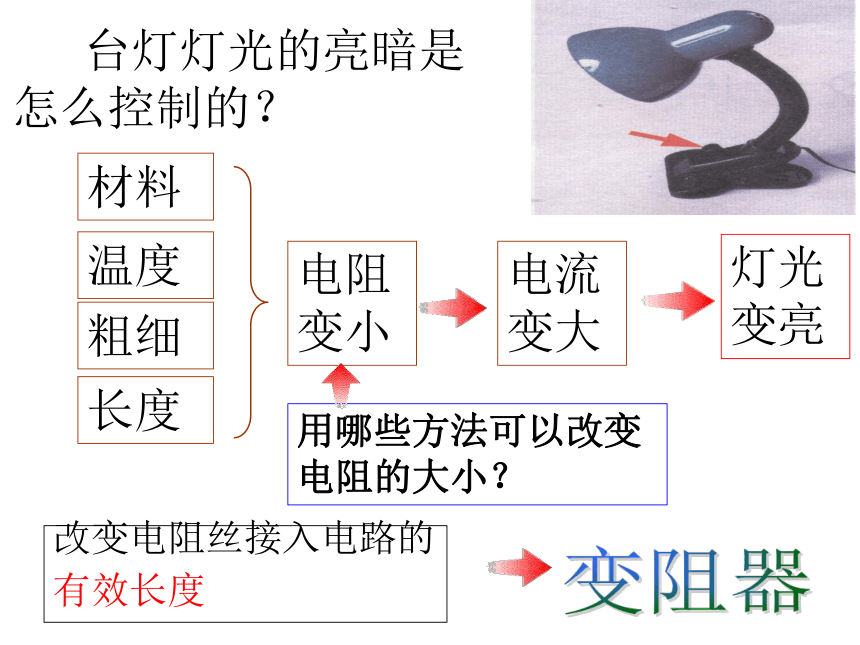

课件22张PPT。思考:如何使灯变暗一点?增加电阻灯变暗电流减小 台灯灯光的亮暗是怎么控制的？电流变大灯光变亮用哪些方法可以改变电阻的大小？电阻变小长度材料温度粗细改变电阻丝接入电路的

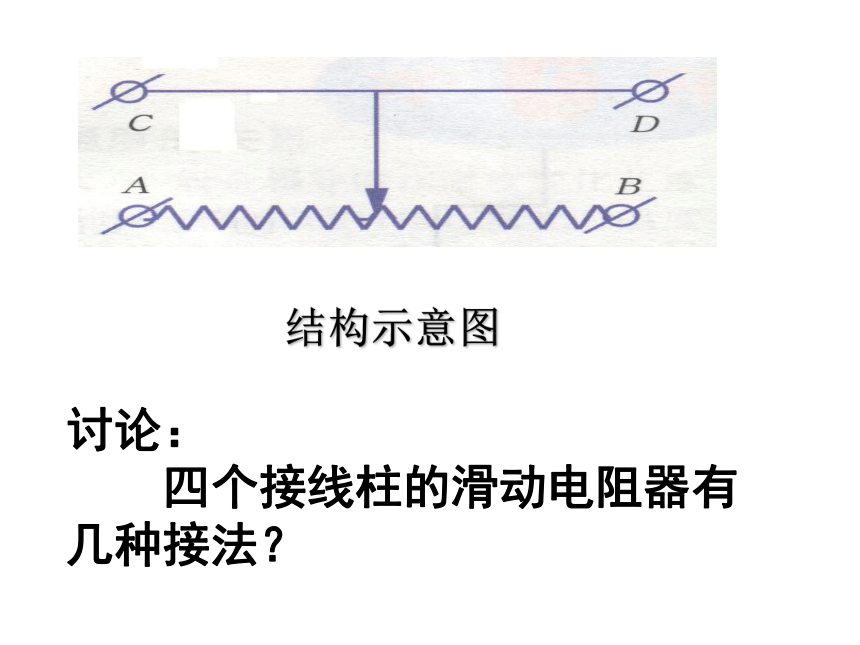

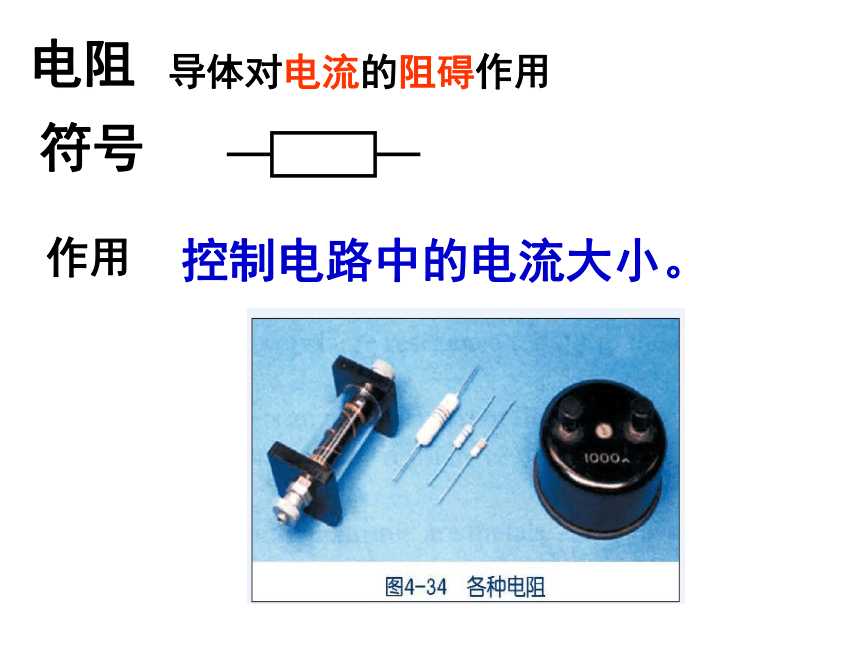

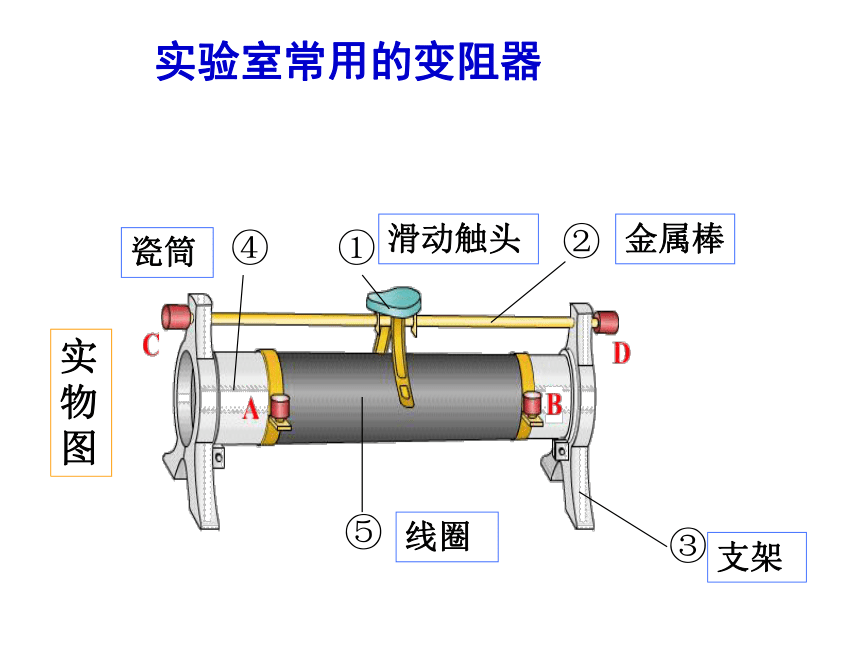

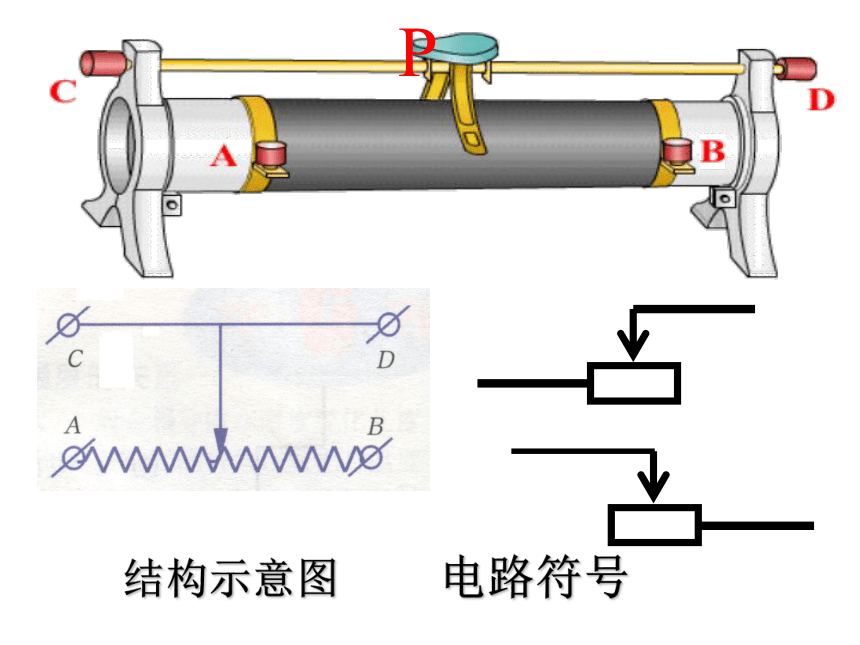

有效长度变阻器4.4变阻器电阻导体对电流的阻碍作用控制电路中的电流大小。作用符号①②④⑤滑动触头金属棒支架瓷筒线圈实物图③实验室常用的变阻器结构示意图电路符号P结构示意图讨论：

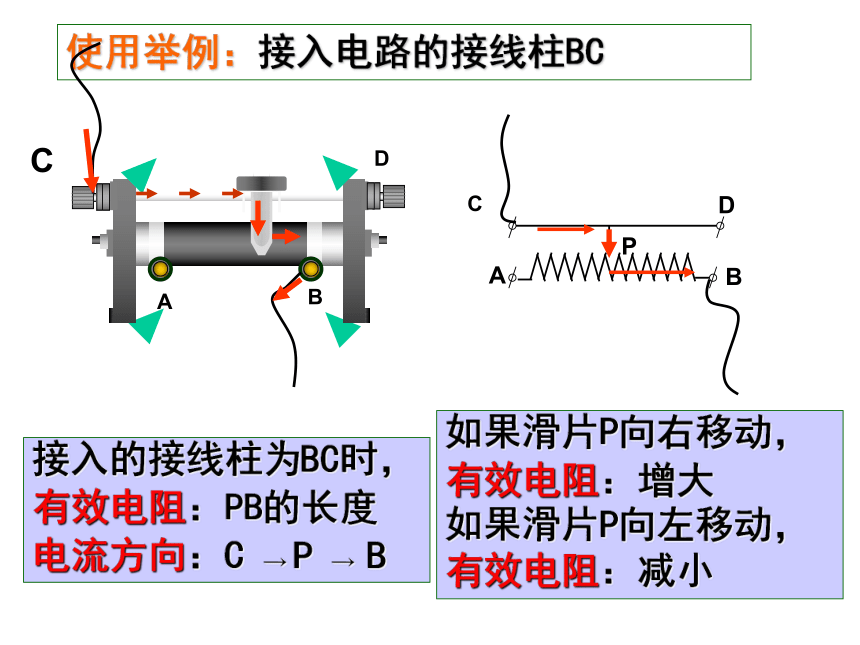

四个接线柱的滑动电阻器有几种接法？DABCC使用举例：接入电路的接线柱BC接入的接线柱为BC时，
有效电阻：PB的长度
电流方向：C → P → B 如果滑片P向右移动，
有效电阻：增大
如果滑片P向左移动，

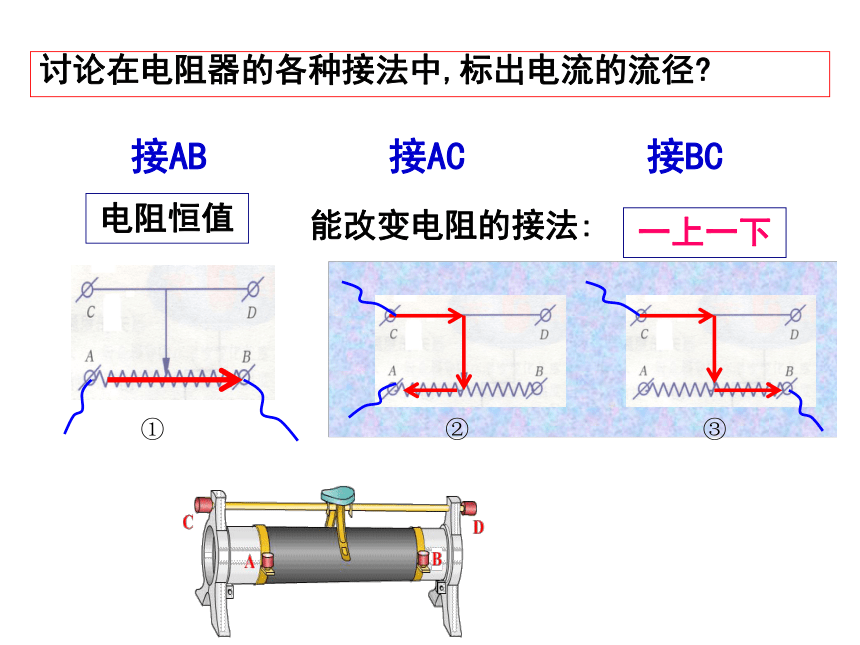

有效电阻：减小讨论在电阻器的各种接法中,标出电流的流径?　　能改变电阻的接法:一上一下①③②电阻恒值接AB接AC接BCAD接法，接入电路的部分为AP方法1AC接法，接入电路的部分为AP方法2BC接法，接入电路的部分为BP方法3BD接法，接入电路的部分为BP方法4滑动变阻器连入电路中的有效电阻丝是____ 段，P向左滑动，电阻变 ，电流变 ，灯泡变 。PB大小暗如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.大小右 5、如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将 。变小 当滑动变阻器的Ａ、Ｄ两个接线柱接入电路中时，要使灯Ｌ变暗，滑片Ｐ应向　　　端移动右 将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。P本节你学了什么?2.滑动变阻器的有效连接方法1.滑动变阻器的构造3.滑动变阻器使用原理改变电阻丝的有效长度电阻大小电流大小本节总结旋钮型变阻器 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大3.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________
