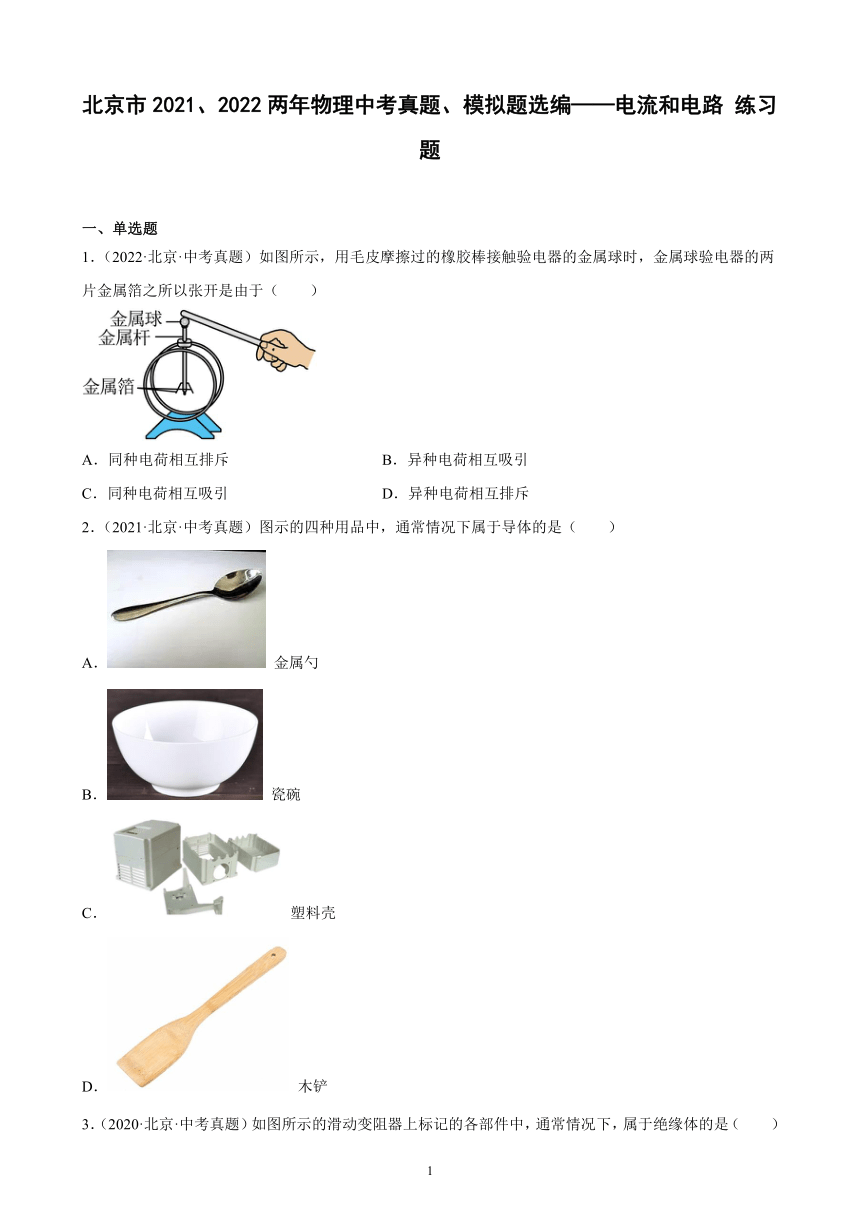

北京市2021、2022两年物理中考真题、模拟题选编——电流和电路 练习题(含解析)

北京市2021、2022两年物理中考真题、模拟题选编——电流和电路 练习题
一、单选题
1．（2022·北京·中考真题）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔之所以张开是由于（　　）
A．同种电荷相互排斥 B．异种电荷相互吸引
C．同种电荷相互吸引 D．异种电荷相互排斥
2．（2021·北京·中考真题）图示的四种用品中，通常情况下属于导体的是（　　）
A． 金属勺
B． 瓷碗
C． 塑料壳
D． 木铲

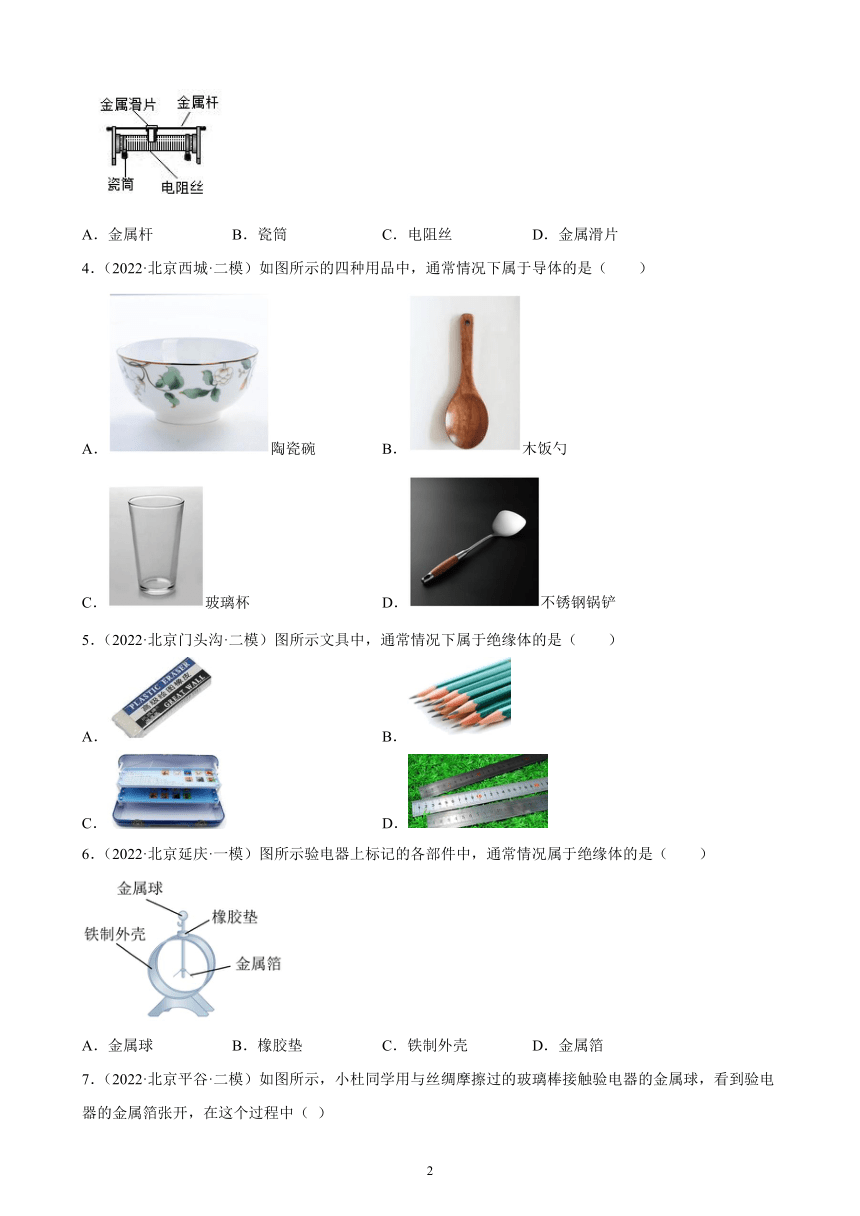

3．（2020·北京·中考真题）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（　　）
A．金属杆 B．瓷筒 C．电阻丝 D．金属滑片
4．（2022·北京西城·二模）如图所示的四种用品中，通常情况下属于导体的是（　　）
A．陶瓷碗 B．木饭勺
C．玻璃杯 D．不锈钢锅铲
5．（2022·北京门头沟·二模）图所示文具中，通常情况下属于绝缘体的是（　　）
A． B．
C． D．
6．（2022·北京延庆·一模）图所示验电器上标记的各部件中，通常情况属于绝缘体的是（　　）
A．金属球 B．橡胶垫 C．铁制外壳 D．金属箔

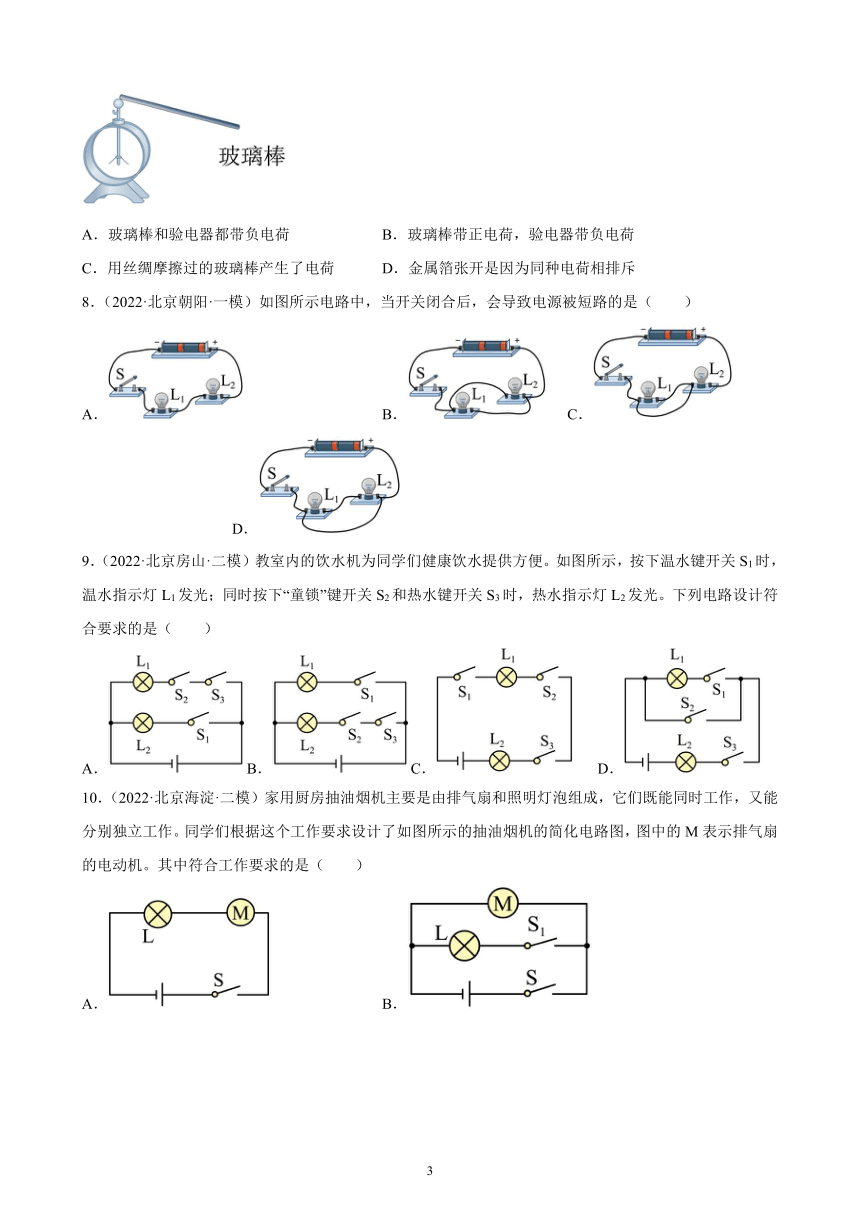

7．（2022·北京平谷·二模）如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（ ）
A．玻璃棒和验电器都带负电荷 B．玻璃棒带正电荷，验电器带负电荷
C．用丝绸摩擦过的玻璃棒产生了电荷 D．金属箔张开是因为同种电荷相排斥
8．（2022·北京朝阳·一模）如图所示电路中，当开关闭合后，会导致电源被短路的是（　　）
A． B． C． D．
9．（2022·北京房山·二模）教室内的饮水机为同学们健康饮水提供方便。如图所示，按下温水键开关S1时，温水指示灯L1发光；同时按下“童锁”键开关S2和热水键开关S3时，热水指示灯L2发光。下列电路设计符合要求的是（　　）
A．B．C． D．
10．（2022·北京海淀·二模）家用厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作。同学们根据这个工作要求设计了如图所示的抽油烟机的简化电路图，图中的M表示排气扇的电动机。其中符合工作要求的是（　　）

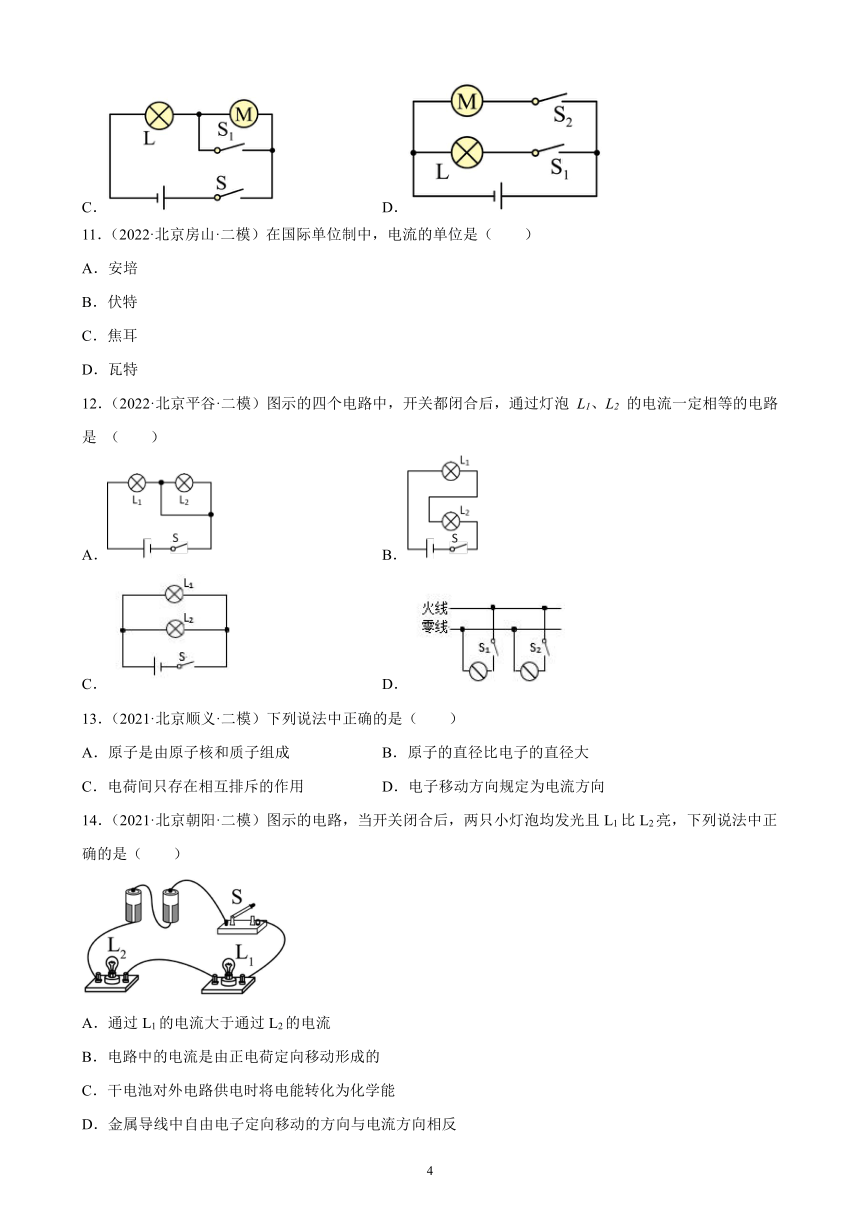

A． B．
C． D．
11．（2022·北京房山·二模）在国际单位制中，电流的单位是（　　）
A．安培
B．伏特
C．焦耳
D．瓦特
12．（2022·北京平谷·二模）图示的四个电路中，开关都闭合后，通过灯泡 L1、L2 的电流一定相等的电路是 （　　）
A． B．
C． D．
13．（2021·北京顺义·二模）下列说法中正确的是（　　）
A．原子是由原子核和质子组成 B．原子的直径比电子的直径大
C．电荷间只存在相互排斥的作用 D．电子移动方向规定为电流方向
14．（2021·北京朝阳·二模）图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反

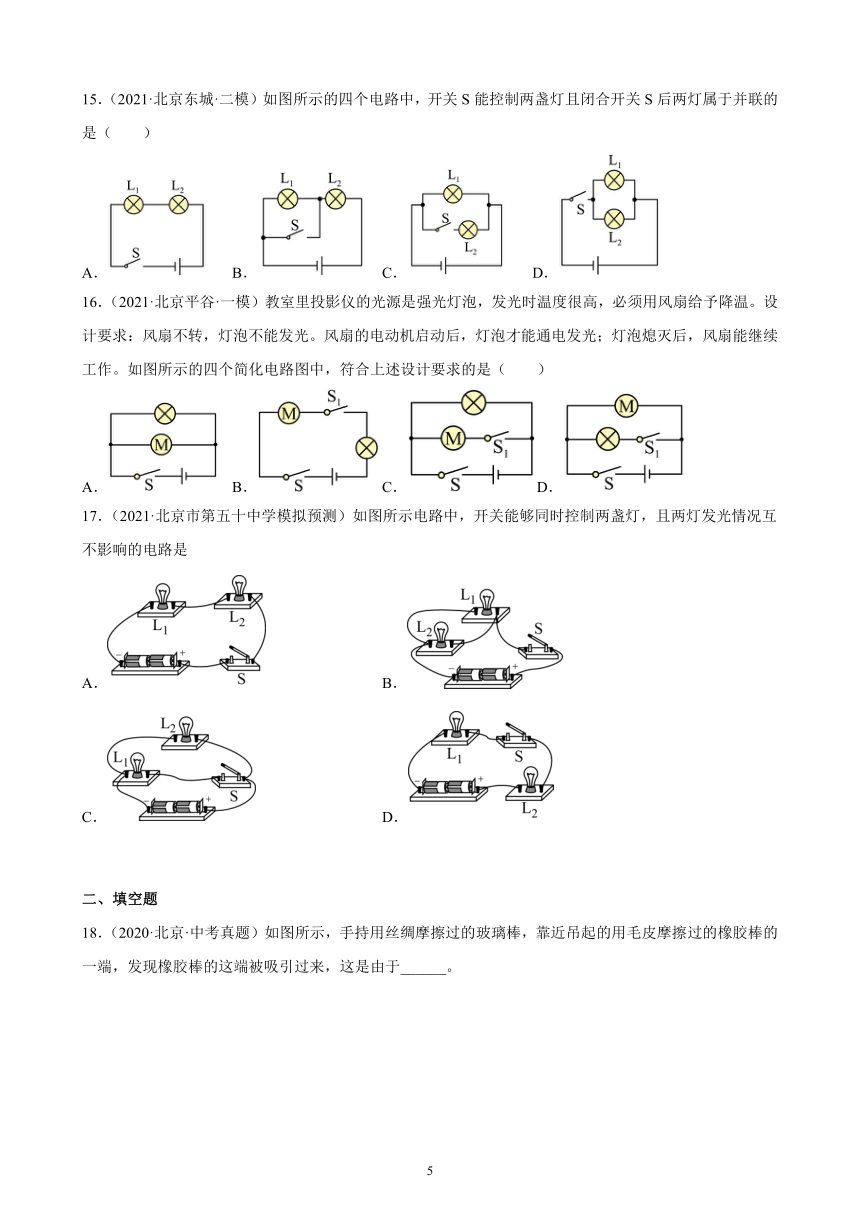

15．（2021·北京东城·二模）如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（　　）
A． B． C． D．
16．（2021·北京平谷·一模）教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。设计要求：风扇不转，灯泡不能发光。风扇的电动机启动后，灯泡才能通电发光；灯泡熄灭后，风扇能继续工作。如图所示的四个简化电路图中，符合上述设计要求的是（　　）
A． B． C． D．
17．（2021·北京市第五十中学模拟预测）如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是
A． B．
C． D．
二、填空题
18．（2020·北京·中考真题）如图所示，手持用丝绸摩擦过的玻璃棒，靠近吊起的用毛皮摩擦过的橡胶棒的一端，发现橡胶棒的这端被吸引过来，这是由于______。
19．（2022·北京平谷·一模）如图所示，电流表的示数为____________A。
20．（2022·北京顺义·一模）如图所示，用绝缘细线将丝绸摩擦过的玻璃棒A悬挂起来，再用丝绸摩擦另一根玻璃棒B，B所带电荷与A上电荷是______（选填“同种”或“异种”）电荷。B向A靠近，观察到A棒被排斥开，此实验说明了______。
21．（2022·北京延庆·一模）小延在做“探究串联电路电流的关系”的实验，电路如图所示，已知下列操作不会损坏电路中的器材。闭合开关后，小灯泡不亮，电流表无示数。于是他用一根导线接在L1两端时，两灯仍不亮，电流表无示数；当导线接在L2两端时，一个灯亮了，电流表也有了示数。则电路可能出现的故障是______。
22．（2022·北京市十一学校模拟预测）如图所示，实验台上有两个完全相同的验电器A和B，A的箔片张开，B的箔片闭合。用一根带绝缘手柄金属棒连接A和B的金属球后，能观察到A、B箔片的张角变化情况是：___________。
三、实验题
23．（2022·北京石景山·一模）小明利用电池、规格不同的灯泡L1和L2、一个电流表、开关和导线来探究“并联电路中的电流关系”，并设计了如下实验：
（1）他连接了如图所示电路．要求两只灯泡并联，电流表测量通过干路的电流I。请用笔画线表示导线，将没有接入的一根导线补上______。
（2）若用电流表测量通过灯泡L1的电流，这根未接入的导线应接在______（用文字表述）。
（3）再将电流表串联在灯泡L2所在支路上，测通过灯泡L2的电流；并比较I、和三者的关系，得出实验结论。此实验方案存在的不足之处是______，请针对存在的问题写出改进的方法：______。（写一种方法即可）
四、综合题
24．（2022·北京平谷·二模）阅读短文，回答问题．
电容式触摸屏
现在，智能手机、平板电脑等数码移动设备，都使用触摸屏，触摸屏是通过传感器来感知物体在屏上的运动，目前触摸屏大多采用电容式触摸屏．
电容通常就是由两片相距很近的导电极板组成．电容式触摸屏是一块多层复合玻璃，在夹层中涂有具有导电性且透明的薄膜材料．当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到触摸屏上．通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的运动轨迹．如果较厚的绝缘材料把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常操作触摸屏了．
（1）电容式触摸屏夹层中的薄膜材料是________（选填“导体”或“绝缘体”）．通过触摸屏周边分布的电极检测_______的变化，可感知手指的运动轨迹．
（2）冬天，戴上厚厚的绝缘材料做成的保暖手套，不能正常操作电容式触摸屏的原因是________．要制作一副保暖触摸屏手套，你的方法是________________________．
25．（2021·北京海淀·一模）（1）如图所示，利用相同的酒精灯分别对质量、初温均相同的食用油和水加热相同时间，观察到食用油比水的温度变化大，说明食用油的比热容比水的比热容______。
（2）如图所示，用毛皮摩擦过的橡胶棒接触原来不带电的验电器的金属球，两片金属箔张开一定角度，由此得知橡胶棒是带电的。验电器的金属箔能够张开，是由于_____。
参考答案：
1．A
【详解】用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开，故A符合题意，BCD不符合题意。
故选A。
2．A
【详解】A．金属勺容易导电，属于导体，故A符合题意；
B．瓷碗不容易导电，属于绝缘体，故B不符合题意；
C．塑料壳不容易导电，属于绝缘体，故C不符合题意；
D．木铲不容易导电，属于绝缘体，故D不符合题意。
故选A。
3．B
【详解】ACD．金属杆、电阻丝和金属滑片的材料是金属，容易导电，属于导体，故ACD不符合题意；
B．瓷筒的材料是陶瓷，不容易导电，属于绝缘体，故B符合题意。
故选B。
4．D
【详解】ABC．陶瓷碗的材料是陶瓷，木饭勺的材料是干木材，玻璃杯的材料是玻璃，都不容易导电，都属于绝缘体，故ABC不符合题意；
D．金属勺的材料是金属，容易导电，属于导体，故D符合题意。
故选D。
5．A
【详解】A．橡皮不容易导电，故是绝缘体，故A符合题意；
B．铅笔芯的主要成分是石墨，石墨容易导电，故石墨是导体，故B不符合题意；
C．铅笔盒的主要成分是铁，铁容易导电，故铅笔盒是导体，故C不符合题意；
D．钢尺容易导电，故是导体，故D不符合题意。
故选A。
6．B
【详解】容易导电的物体叫导体，不容易导电的物体叫绝缘体。验电器上标记的各部件中金属球、铁制外壳、金属箔都容易导电，属于导体；橡胶垫不容易导电，属于是绝缘体，故B符合题意。
故选B。
7．D
【详解】AB．用丝绸摩擦过的玻璃棒带正电．玻璃棒带正电，当其与验电器接触时，验电器也带正电，故AB错误；
C．摩擦起电是电荷的转移，不是创造了电荷，故用丝绸摩擦过的玻璃棒显正电性，是由于一部分电子转移到丝绸上的缘故，故C错误；
D．据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D正确．
8．D
【详解】电源短路是指电流不经用电器，直接从电源的正极流向负极，此时电路中的电流会很大。
A．图中电流由电源正极出发，经灯泡L1、 L2和开关S回到电源负极，当开关闭合后，不会造成电源短路，故A不符合题意；
B．图中电流由电源正极出发，经并联的L1、 L2，再经开关S，回到电源负极，当开关闭合后，不会造成电源短路，故B不符合题意；
C．由图知道，灯泡L1与导线并联，形成短路，但图中电流由电源正极出发，经灯泡L2和开关S回到电源负极，当开关闭合后，不会造成电源短路，故C不符合题意；
D．由图知道， L1与 L2串联，然后与导线并联，导线将两灯短路；当开关闭合后，使电流不经用电器，直接从电源的正极经导线、开关流向负极，形成电源短路，故D符合题意。
故选D。
9．B
【详解】A．由电路图可知，按下开关S1，指示灯L2发光，故A不符合题意；
B．由电路图可知，L1与L2并联，开关S1控制L1，开关S2和S3控制L2，按下S1时，L1发光，同时按下S2和S3，L2发光，故B符合题意；
C．由电路图可知，L1与L2串联，只有同时按下三个开关，L1和L2同时发光，任意一个开关未闭合，两灯均不发光，故C不符合题意；
D．由电路图可知，只闭合S1时，电路处于断路状态，L1不发光，故D不符合题意。
故选B。
10．D
【详解】排气扇和照明灯泡既能同时工作，又能分别独立工作，应采用并联电路，且各自由一个开关控制，故ABC不符合题意，D符合题意。
故选D。
11．A
【详解】国际单位制中，电流的单位是安培；电压的单位是伏特；功、热量、内能的单位是焦耳；功率的单位是瓦特．故答案选A．
12．B
【详解】A．开关都闭合后，灯泡L2被短路，故A错误；
B．开关都闭合后，灯泡 L1、L2串联即通过灯泡 L1、L2 的电流一定相等，故B正确；
C．开关都闭合后，灯泡 L1、L2并联故两端的电压相等，但是通过灯泡 L1、L2 的电流不一定相等，故C错误；
D．开关都闭合后，两灯泡并联，由于灯泡 L1、L2的电阻不一定相等，故通过灯泡 L1、L2 的电流不一定相等，故D错误。
故选B。
13．B
【详解】A．原子是由原子核和电子组成，故A错误；
B．原子是由原子核及核外绕核转动的电子组成的，所以电子的尺度小于原子的尺度，故B正确；
C．同种电荷相互排斥、异种电荷相互吸引，故C错误；
D．在物理学中，把正电荷定向移动的方向规定为电流的方向，故D错误。
故选B。
14．D
【详解】A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；
C．干电池工作时，将化学能转化为电能，故C错误；
D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。
故选D。
15．D
【详解】A．开关S能控制两盏灯但闭合开关S后两灯属于串联，故A不符合题意；
B．开关S能闭合后，灯L1短路，故B不符合题意；
C．闭合开关S后两灯属于并联但开关S只能控制灯L2，故C不符合题意；
D．两灯并联后与开关串联，开关可以控制两灯，故D符合题意。
故选D。
16．D
【详解】当电风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光，故电动机和灯泡并联且应当有一个开关在干路中，一个开关在灯泡的支路中；由选项可知D符合题意，ABC均不符合题意。
故选D。
17．B
【详解】开关能够同时控制两盏灯，电路既可以串联又可以并联，但并联时开关必须在干路上；两灯发光情况互不影响，两灯应该是并联的．综上可知，符合要求的电路应该是并联电路，并且开关在干路上．由图可知，A是串联；B是并联电路，并且开关在干路上；C是并联电路，但开关在支路上；D是串联．
18．异种电荷相互吸引
【详解】毛皮摩擦过的橡胶棒带负电，丝绸摩擦过的玻璃棒带正电，而两者相互吸引，是由于异种电荷相互吸引。
19．0.52
【详解】由图可知，电流表使用0~0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，根据指针所在位置可得，电流表的示数为0.52A。
20． 同种 同种电荷相互排斥
【详解】[1]丝绸摩擦的玻璃板带正电，所以玻璃板A、B都是带正电荷。
[2]B向A靠近，观察到A棒被排斥开，说明A、B之间有斥力，由此可得到结论：同种电荷相互排斥。
21．L2断路
【详解】由图可知，灯泡L1和L2串联，电流表测量串联电路的电流，闭合开关后，两个小灯泡都不亮，电流表无示数，说明电路出现断路故障。用一根导线接在L1两端时，L1被短路，两灯仍不亮，电流表无示数，说明此时电路仍为断路状态，故L1没有断路；当导线接在L2两端时，L2被短路，一个灯亮了，电流表也有了示数，说明L2断路。
22．见解析
【详解】A的箔片张开，说明验电器A带电，用一根带绝缘手柄金属棒连接A和B的金属球后，验电器A中的部分电荷会转移到验电器B中，使得B的箔片张角逐渐变大，而由于A中的部分电荷转移到B中，使得A中电荷量逐渐减少，故A中箔片张角逐渐变小，当A、B中的电荷量相等时，达到静电平衡，此时A、B中箔片张角相等，故能观察到A、B箔片的张角变化情况是A的张角变小、B的张角变大，直到A、B的张角相等。
23． 电流表最右接线柱 次数太少，不能得出普遍规律 换不同的灯泡多做几次
【详解】（1）[1]要求两只灯泡并联，电流表测量通过干路的电流I；电流从电源正极出来依次经过开关、电流表，到达灯泡L1的左接线柱时开始出现分叉，出现两条支路，如图：
（2）[2]用电流表测量通过灯泡L1的电流，电流表要与L1串联，电流表的负接线柱已经与L1相连，从图中可以看出，这根未接入的导线要接在电流表的最右端接线柱，此时电流表测L1的电流。
（3）[3][4]本实验只测量出了一组数据，得到的结论具有偶然性；应该更换不同规格的灯泡或者改变电源电压多测几组数据，使实验结论具有普遍性。
24． 导体 电荷分布 无法形成有效电容 在保暖手套中植入金属导体
【详解】（1）由“当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到触摸屏上．”知，薄膜材料能够导电，属于导体；由“通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的运动轨迹”知，通过触摸屏周边分布的电极检测电荷分布的变化，可感知手指的运动轨迹；
（2）由于保暖手套是绝缘的，手指虽然接触触摸屏，但绝缘手套把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常操作触摸屏了．要制作一副保暖触摸屏手套，可以在手套材料中植入金属导线，手套就变成导体了．
25． 小 同种电荷相互排斥
【详解】（1）[1]质量相等的水和食用油加热相同的时间，说明吸收热量相等，因为食用油比水的温度变化大，根据公式可得食用油的比热容小于水的比热容。
（2）[2]当用带电体接触验电器的金属球时，金属箔上的电荷发生了转移使金属箔上带了同种电荷，同种电荷相互排斥，所以验电器的金属箔会张开。
