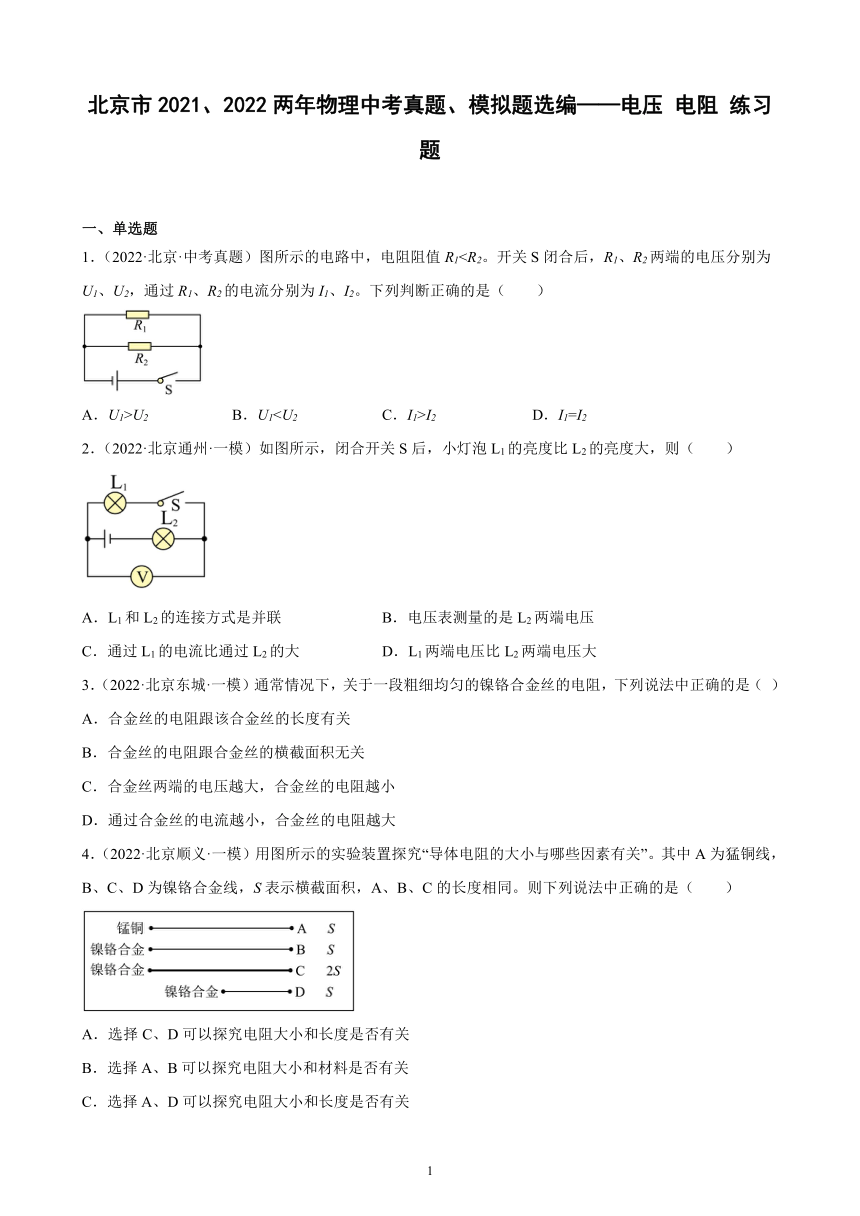

北京市2021、2022两年物理中考真题、模拟题选编——电压 电阻 练习题(含解析)

北京市2021、2022两年物理中考真题、模拟题选编——电压 电阻 练习题
一、单选题
1．（2022·北京·中考真题）图所示的电路中，电阻阻值R1A．U1>U2 B．U1I2 D．I1=I2
2．（2022·北京通州·一模）如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（　　）
A．L1和L2的连接方式是并联 B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大 D．L1两端电压比L2两端电压大
3．（2022·北京东城·一模）通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
4．（2022·北京顺义·一模）用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。则下列说法中正确的是（　　）
A．选择C、D可以探究电阻大小和长度是否有关
B．选择A、B可以探究电阻大小和材料是否有关
C．选择A、D可以探究电阻大小和长度是否有关
D．选择A、C可以探究电阻大小和横截面积是否有关

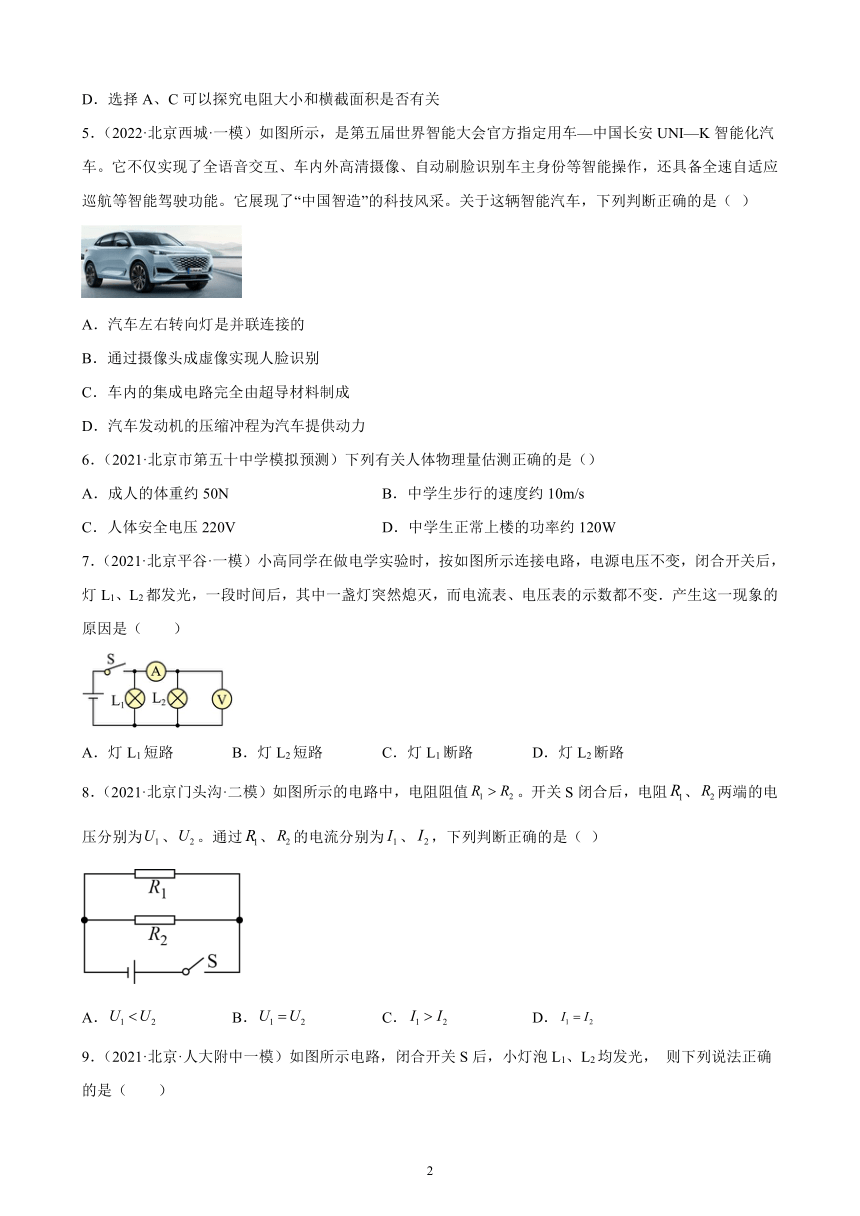

5．（2022·北京西城·一模）如图所示，是第五届世界智能大会官方指定用车—中国长安UNI—K智能化汽车。它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能操作，还具备全速自适应巡航等智能驾驶功能。它展现了“中国智造”的科技风采。关于这辆智能汽车，下列判断正确的是（ ）
A．汽车左右转向灯是并联连接的
B．通过摄像头成虚像实现人脸识别
C．车内的集成电路完全由超导材料制成
D．汽车发动机的压缩冲程为汽车提供动力
6．（2021·北京市第五十中学模拟预测）下列有关人体物理量估测正确的是（）
A．成人的体重约50N B．中学生步行的速度约10m/s
C．人体安全电压220V D．中学生正常上楼的功率约120W
7．（2021·北京平谷·一模）小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（　　）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
8．（2021·北京门头沟·二模）如图所示的电路中，电阻阻值。开关S闭合后，电阻、两端的电压分别为、。通过、的电流分别为、，下列判断正确的是（ ）
A． B． C． D．
9．（2021·北京·人大附中一模）如图所示电路，闭合开关S后，小灯泡L1、L2均发光， 则下列说法正确的是（　　）
A．通过两灯的电流相等
B．通过灯L2的电流小于通过电源的电流
C．灯L1和灯L2两端的电压一定相等
D．灯L1的电压与电源电压相等
10．（2021·北京昌平·二模）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是（　　）
A．灯L1和灯L2串联，通过灯L1的电流与通过灯L2的电流一定相等
B．灯L1和灯L2串联，灯L1两端的电压和灯L2两端的电压一定相等
C．灯L1和灯L2并联，通过灯L1的电流与通过灯L2的电流一定相等
D．灯L1和灯L2并联，灯L1两端的电压和灯L2两端的电压一定相等
二、填空题
11．（2022·北京丰台·二模）如图所示，电压表的示数为___________V。
12．（2022·北京市文汇中学模拟预测）如图所示，电阻箱的示数为_____Ω。
13．（2022·北京顺义·一模）（1）图所示铅笔的长度为______cm；
（2）图中的体温计所示温度为______℃；
（3）图所示弹簧测力计的示数为______N；
（4）图所示电阻箱的示数为______ 。

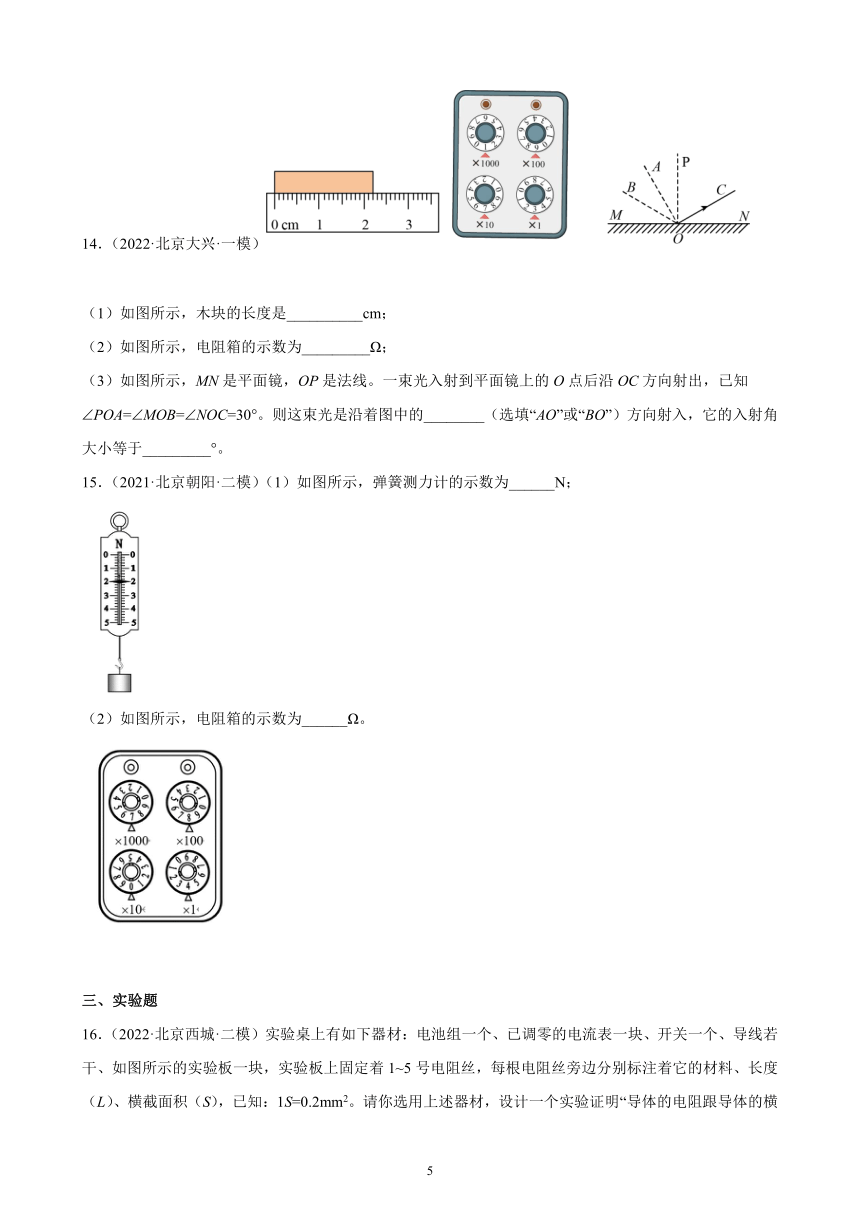

14．（2022·北京大兴·一模）
（1）如图所示，木块的长度是__________cm；
（2）如图所示，电阻箱的示数为_________Ω；
（3）如图所示，MN是平面镜，OP是法线。一束光入射到平面镜上的O点后沿OC方向射出，已知POA=MOB=NOC=30。则这束光是沿着图中的________（选填“AO”或“BO”）方向射入，它的入射角大小等于_________。
15．（2021·北京朝阳·二模）（1）如图所示，弹簧测力计的示数为______N；
（2）如图所示，电阻箱的示数为______Ω。
三、实验题
16．（2022·北京西城·二模）实验桌上有如下器材：电池组一个、已调零的电流表一块、开关一个、导线若干、如图所示的实验板一块，实验板上固定着1~5号电阻丝，每根电阻丝旁边分别标注着它的材料、长度（L）、横截面积（S），已知：1S=0.2mm2。请你选用上述器材，设计一个实验证明“导体的电阻跟导体的横截面积有关”。要求：
（1）画出实验电路图；
（2）写出主要实验步骤：
（3）画出实验数据记录表。
17．（2022·北京顺义·一模）小丽用拧檬制作了一个水果电池，她把拧檬切成两瓣，将铜片和锌片保持平行地插入拧檬中，这样水果电池就做好了，请你设计一个方案判断出铜片是水果电池的正极还是负极，要求写出所用器材、操作步骤和判断方法。
18．（2022·北京平谷·一模）某同学在做“连接串联电路”的实验时，电路连好后如图所示。闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了。请你在不拆改电路的情况下，任选一个符合实验要求的器材，帮她排查电路故障。写出所需实验器材、实验步骤、实验现象及结论。
19．（2021·北京丰台·二模）为了验证“导体的电阻和导体材料有关”，某同学设计电路，并利用如图所示的粗细均匀的金属丝（金属丝规格如表所示）、电流表、电压表、滑动变阻器、满足实验要求的电源和导线等器材进行实验。
金属丝 材料 长度l/m 横截面积S/mm2
a 镍铬合金 1 0.5
b 锰铜合金 1 0.5
c 镍铬合金 1 1
d 镍铬合金 1 2
（1）他将金属丝a和b接入电路，闭合开关，调节滑动变阻器至适当位置，记录相应的电流表和电压表示数，并根据公式分别计算出两次连入电路的金属丝的电阻R1和R2，若R1______R2（选填“=”或“≠”），可以验证“导体的电阻和导体材料有关”；
（2）利用以上实验器材还可以进行的实验有______。（写出一个即可）
20．（2021·北京燕山·二模）实验桌上有电源一个，开关、导线若干，请再添加适当的器材，设计实验探究：铝和铜哪种材料导电性能更好。
（1）写出添加的器材；
（2）画出实验电路图；
（3）写出实验步骤；
（4）写出如何分析实验数据得出实验结论。
四、综合题
21．（2021·北京燕山·二模）请阅读《热敏打印机》
热敏打印机
我们在超市或者餐饮商店等场景中看到的消费小票是这样打印的，如图所示。打印小票时使用的微型打印机叫热敏打印机。热敏打印技术在银行系统、POS终端系统、医疗器械等多个领域也有广泛应用。
热敏打印机使用的打印纸是热敏纸，热敏纸是由普通纸张作为纸基，在纸的一面涂布一层热敏涂层，热敏涂层主要由隐色燃料与显色剂构成。这种纸在常温下不会发生化学反应，处于“潜伏”的状态，而在高温下，热敏涂层中的隐色燃料与显色剂发生化学反应产生某种颜色，且温度越高，颜色变化越快。当温度低于60℃时，纸需要经过相当长、甚至长达几年的时间才能变成深色；而当温度为200℃时，这种反应会在几微秒内完成。
热敏打印技术的关键在于加热元件，热敏打印机机芯上有一排微小的半导体元件，紧密排成方点或条的形式，最普遍的热敏打印机设有320个方点，每一点为0.25mm×0.25m。这些加热元件在通过一定电流时会很快产生高温，当热敏纸的涂层遇到这些元件时，在极短的时间内温度就会升高，热敏纸上的涂层就会发生化学反应，现出颜色。加热元件由打印机进行逻辑控制，当被驱动时，打印机根据接收到的数据有选择地让一些加热元件通过电流，热敏纸的某些位置被加热，这样就在热敏纸上产生一个与打印数据相应的图形。控制加热元件的同一逻辑电路，同时也控制着进纸，因而能在整个纸张上打印出图形。
热敏打印机具有速度快、噪音低，打印清晰，使用方便的优点。但热敏打印机不能直接打印双联，打印出来的单据不能永久保存，如果用最好的热敏纸，避光良好的状态下，能保存十年。而早期的针式打印可以打印双联，而且如果用好的色带的话，打印单据可以保存很久。但针式打印机打印速度慢，噪音大，打印字迹粗糙，需要经常更换色带。如果用户需要打印发票，建议使用针式打印，打印其他单据时，建议使用热敏打印。
请根据上述材料，回答下列问题：
（1）热敏打印纸需要在温度______的条件下才能打印数据（选填“高”或“低”）；
（2）请说出热敏打印机的一条优点和一条缺点______；
（3）如果热敏打印机打印出的是空白纸，请写出两条可能的原因______ 。
参考答案：
1．C
【详解】AB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；
CD．两电阻两端的电压相等，I1R1=I2R2，由于R1I2，故C正确，D错误。
故选C。
2．D
【详解】A．由图知，电压表在电路知看作断路，电流从电源正极流回负极只有一条路径，故L1和L2的连接方式是串联，故A错误，不符合题意；
B．由图知电压表与灯泡L1并联，所以电压表测量的是L1两端电压，故B错误，不符合题意；
C．该电路是串联电路，由串联电路电流处处相等知通过L1的电流与通过L2的电流相等，故C错误，不符合题意；
D．由串联电路电流特点知通过两灯泡的电流相等，当小灯泡L1的亮度比L2的亮度大时，说明L1两端电压比L2两端电压大，故D正确，符合题意。
故选D。
3．A
【详解】A．粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；
B．电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；
CD．电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．
4．B
【详解】A．C、D材料相同，横截面积不同，长度不同，有两个变量，无法探究导体电阻与长度的关系，故A错误；
B．A、B材料不同，长度和横截面积相同，可以探究导体电阻大小与材料的关系，故B正确；
C．A、D材料不同，横截面积相同，长度不同，有两个变量，无法探究导体电阻与长度的关系，故C错误；
D．A、C材料不同，横截面积不同，长度相同，有两个变量，无法探究导体电阻与横截面积的关系，故D错误。
故选B。
5．A
【详解】A．汽车左右两个转向灯可以独立工作，互不影响，因此它们是并联的，故A正确；
B．通过摄像头成缩小的实像，实现人脸识别，故B错误；
C．车内的集成电路由半导体材料制成，故C错误；
D．为汽车提供动力的是汽车发动机的做功冲程，故D错误。
故选A。
6．D
【详解】A、中学生的体重在500N左右，成年人的体重比中学生大一些，在650N左右．故A不符合实际；B、中学生正常步行的速度在4km/h＝4m/s1.1m/s左右．故B不符合实际；C、经验证明，只有不高于36V的电压对人体才是安全的．故不符合实际；D、中学生的体重在500N左右，一层楼的高度在3.5m左右，中学生上一层楼的时间在15s左右，爬楼功率在P＝120W左右．故D符合实际．故选D．
点睛：不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
7．C
【详解】两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L2串联，测量L2的电流，若一灯灭了，两表示数不变，说明电压表还能与电源相通，L2中还有电流，只有是L1不亮，它断路了．
故选C．
8．B
【详解】A B．并联电路，各支路的电压等于电源电压，故A错误，B正确；
C D．根据可知，电阻大的电流小，，故，故CD错误。
故选B。
9．A
【详解】AB．闭合开关S后，小灯泡L1、L2为串联，通过的电流相等，故A正确，B错误；
C．小灯泡L1、L2为串联，通过的电流相等，两灯电阻不同时，电压不相等，故C错误；
D．串联电路各部分电压之和等于电源电压，故D错误。
故选A。
10．D
【详解】AB．由图可知，两灯泡的左端与左端相连，右端与右端相连，是并联的，故AB错误；
CD．根据并联电路电压特点可知，灯L1两端的电压和灯L2两端的电压一定相等。两灯泡的规格未知，电阻未知，故不能确定通过两个灯泡的电流是否相等。故C错误，D正确。
故选D。
11．2.6
【详解】如图所示，电压表的量程是0 3V，分度值是0.1V，示数为2.6V。
12．2035
【详解】×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是3，×1的位置对应的数是5，所以阻值是2035Ω。
13． 6.90 36.5 1.6 2049
【详解】（1）[1]铅笔左边在0刻线，刻度尺的分度值是1mm，铅笔右边对应的刻度线是6.9cm，由于刻度尺要估读，所以铅笔的长度为6.90cm。
（2）[2]图中的体温计的分度值为0.1℃，与液柱齐平的示数为36.5℃，所以温度计所示温度为36.5℃。
（3）[3]图中弹簧测力计分度值为0.2N，指针所指示数为1.6N。
（4）[4]图中电阻箱的电阻相当于四个电阻串联，每个旋钮所指示数乘下方所标倍率，然后将四个电阻相加，所以电阻箱所指电阻大小为
14． 2.20 1973 BO 60
【详解】（1）[1]由图可知，刻度尺的分度值是1mm，木块的左端从0刻度开始，右端刻度值是2.20cm，因此木块的长度为2.20cm。
（2）[2]该电阻箱的示数
R=1×1000Ω+9×100Ω+7×10Ω+3×1Ω=1973Ω
（3）[3][4]反射角是反射光线与法线的夹角，由图可知，反射角
∠POC=90°-∠NOC=90°-30°=60°
由图可知
∠POB=90°-∠MOB=90°-30°=60°
在光的反射中，由于反射角等于入射角，所以入射角为∠POB=60°，所以这束光是沿着图中的BO方向射入。
15． 2 7804
【详解】（1）[1]由图可知，弹簧测量计的量程为0~5N，分度值为0.2N，故弹簧测力计的示数为2N。
（2）[2]由图可知，根据电阻箱的使用规则可知，电阻箱的示数为
R=7×1000Ω+8×100Ω+0×10Ω+4×1Ω=7804Ω
16．（1） ；（2）见解析；（3）见解析
【详解】（1）实验中通过电流表示数显示电阻大小，故将电流表与电阻丝串联：如图所示。
（2）实验步骤：
①将1号锰铜电阻丝按电路图连入电路，记录该电阻丝横截面积S的数据。
②闭合开关S，用电流表测量通过电阻丝的电流I，并记录。
③断开开关S，拆下1号锰铜电阻丝，将3号锰铜电阻丝连入电路，闭合开关S，用电流表测量通过电阻丝的电流I’，并记录。
（3）实验数据记录表如下：
S/mm2
I/A
17．见解析
【详解】器材：导线、电压表。
操作步骤：将电压表的两个接线柱分别连接在水果电池的两极上，其中铜片与电压表正接线柱相连，闭合开关后并迅速断开，观察指针的偏转方向。
判断方法：若指针向右偏转，则连接的电压表正接线柱的铜片为电池的正极：若指针向左偏转，则连接电压表正接线柱的铜片为负极。
18．见解析
【详解】实验器材：电压表（导线、小灯泡、电流表）
实验步骤：将电压表并联在灯L1两端
实验现象及结论：若电压表有示数，则L1断路，若电压表无示数，则L2断路。
19． ≠ 导体的电阻和横截面积有关
【详解】（1）[1]金属丝a和b接入电路，由表格数据可知，金属丝a和b的长度和横截面积相等，导体的材料不同，只有当计算出的R1≠R2时，可以验证导体的电阻和导体材料有关。
（2）[2]影响导体电阻的因素有四个：导体的材料、横截面积、长度和温度，实验中采用控制变量的方法，改变其中的一个量，控制其它量不变，可以探究导体的电阻和横截面积有关、导体的电阻和导体长度有关等。
20．见解析
【详解】由于材料导电性能越好，其对电流的阻碍作用越小，选择两段横截面积与长度均相同的铜丝、铝丝，选择一个定值电阻保护电路，选择一个滑动变阻器串联在电路中，选择两个相同的电流表分别与两段丝串联，再整体并联接入电路，如下图所示：
实验步骤为：
（1）断开开关，按电路图连接好实物图，调节滑动变阻器滑片使接入最大阻值；
（2）闭合开关S，记录下两个电流表的示数；
（3）断开开关S，调节滑片，重复上述步骤2；
（4）根据欧姆定律可知，每组实验数据中，铝丝、铜丝两端电压相同，但与铜丝串联的电流表示数更大，则说明铜丝的电阻较小，则铜材料导电性能更好。
21． 高 优点：速度快、噪音低； 缺点：不能永久保存 加热元件损坏；热敏纸涂层破坏。（热敏纸放反了等等合理均可）
【详解】（1）[1]由文中：这种纸在常温下不会发生化学反应，处于“潜伏”的状态，而在高温下，热敏涂层中的隐色燃料与显色剂发生化学反应产生某种颜色，且温度越高，颜色变化越快。当温度低于60℃时，纸需要经过相当长、甚至长达几年的时间才能变成深色；而当温度为200℃时，这种反应会在几微秒内完成。可以得出热敏打印纸需要在温度高的条件下才能打印数据。
（2）[2]由文中：热敏打印具有速度快、噪音低，打印清晰，使用方便的优点。但热敏打印机不能直接打印双联，打印出来的单据不能永久保存，如果用最妤的热敏纸，避光良好的状态下，能保存十年。可以得到热敏打印机具有速度快、噪声低的优点，但同时具有不能永久保存的缺点。
（3）[3]任何打印机都有坏的可能，如果热敏打印机打印出的是空白纸，有加热元件损坏、热敏纸涂层破坏、热敏纸放反等等很多可能性。
