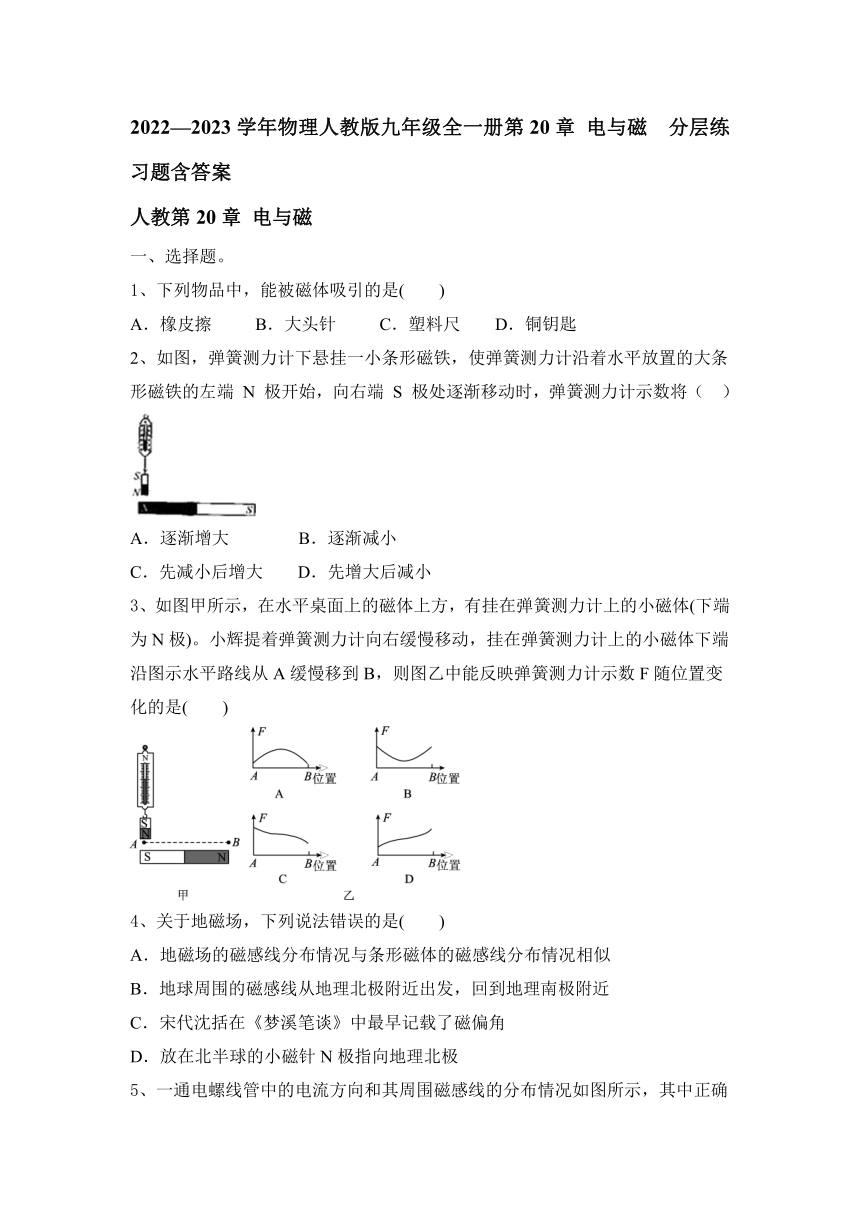

2022—2023学年物理人教版九年级全一册第20章 电与磁 分层练习题含答案

2022—2023学年物理人教版九年级全一册第20章 电与磁 分层练习题含答案
人教第20章 电与磁
一、选择题。
1、下列物品中，能被磁体吸引的是(　　)
A．橡皮擦 B．大头针 C．塑料尺 D．铜钥匙
2、如图，弹簧测力计下悬挂一小条形磁铁，使弹簧测力计沿着水平放置的大条形磁铁的左端 N 极开始，向右端 S 极处逐渐移动时，弹簧测力计示数将（ ）
A．逐渐增大 B．逐渐减小
C．先减小后增大 D．先增大后减小
3、如图甲所示，在水平桌面上的磁体上方，有挂在弹簧测力计上的小磁体(下端为N极)。小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端沿图示水平路线从A缓慢移到B，则图乙中能反映弹簧测力计示数F随位置变化的是(　　)
4、关于地磁场，下列说法错误的是(　　)
A．地磁场的磁感线分布情况与条形磁体的磁感线分布情况相似
B．地球周围的磁感线从地理北极附近出发，回到地理南极附近
C．宋代沈括在《梦溪笔谈》中最早记载了磁偏角
D．放在北半球的小磁针N极指向地理北极

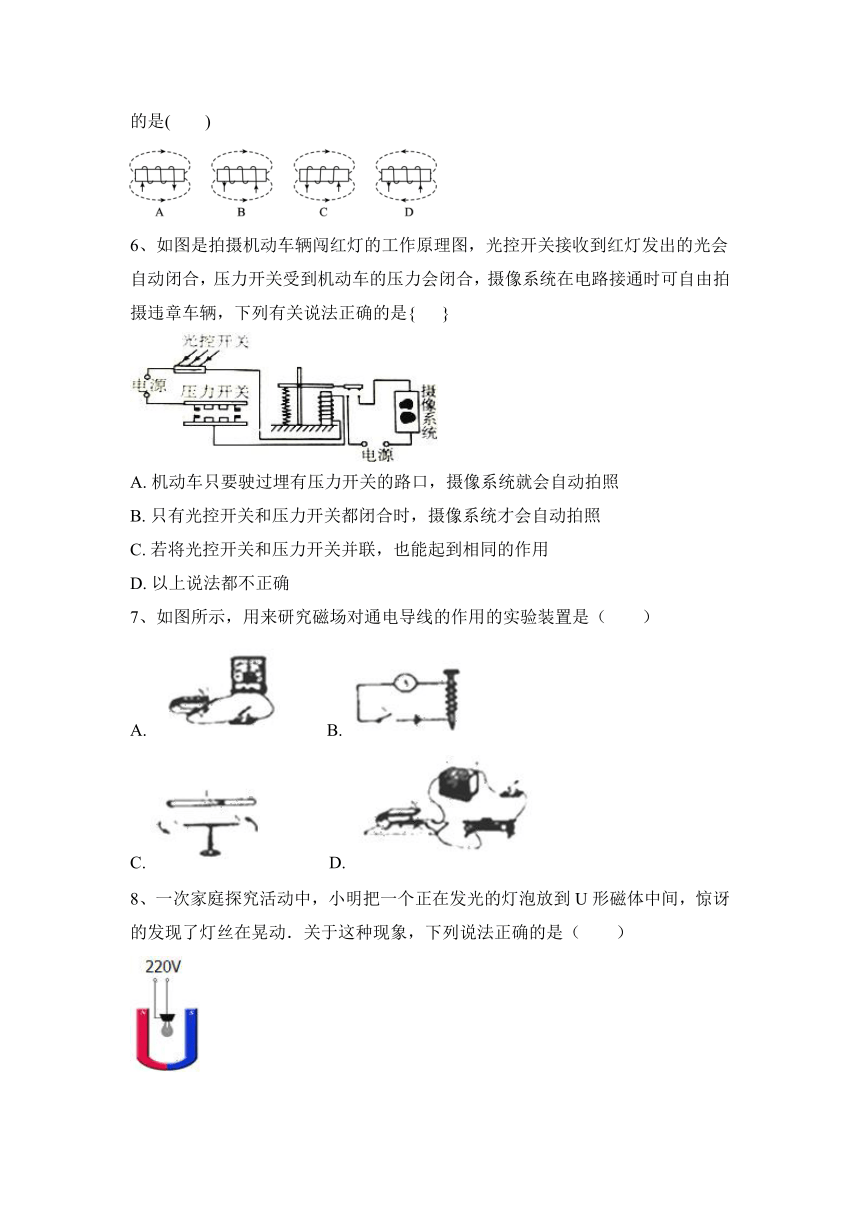

5、一通电螺线管中的电流方向和其周围磁感线的分布情况如图所示，其中正确的是(　　)
6、如图是拍摄机动车辆闯红灯的工作原理图，光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自由拍摄违章车辆，下列有关说法正确的是{ }
A. 机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍照
B. 只有光控开关和压力开关都闭合时，摄像系统才会自动拍照
C. 若将光控开关和压力开关并联，也能起到相同的作用
D. 以上说法都不正确
7、如图所示，用来研究磁场对通电导线的作用的实验装置是（　　）
A. B.
C. D.
8、一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶的发现了灯丝在晃动．关于这种现象，下列说法正确的是（　　）

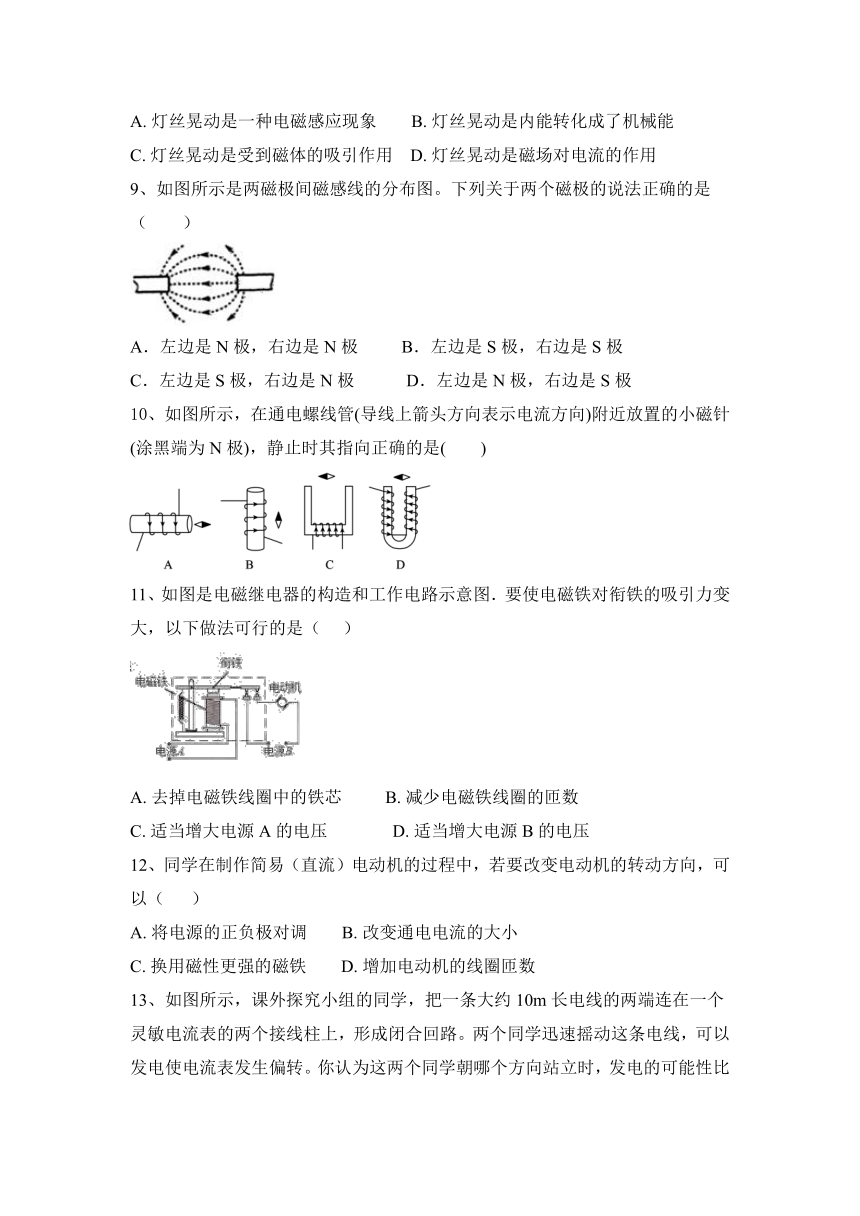

A. 灯丝晃动是一种电磁感应现象 B. 灯丝晃动是内能转化成了机械能
C. 灯丝晃动是受到磁体的吸引作用 D. 灯丝晃动是磁场对电流的作用
9、如图所示是两磁极间磁感线的分布图。下列关于两个磁极的说法正确的是（ ）
A．左边是N极，右边是N极 B．左边是S极，右边是S极
C．左边是S极，右边是N极 D．左边是N极，右边是S极
10、如图所示，在通电螺线管(导线上箭头方向表示电流方向)附近放置的小磁针(涂黑端为N极)，静止时其指向正确的是(　　)
11、如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（ ）

A. 去掉电磁铁线圈中的铁芯 B. 减少电磁铁线圈的匝数
C. 适当增大电源A的电压 D. 适当增大电源B的电压
12、同学在制作简易（直流）电动机的过程中，若要改变电动机的转动方向，可以（ ）
A. 将电源的正负极对调 B. 改变通电电流的大小
C. 换用磁性更强的磁铁 D. 增加电动机的线圈匝数

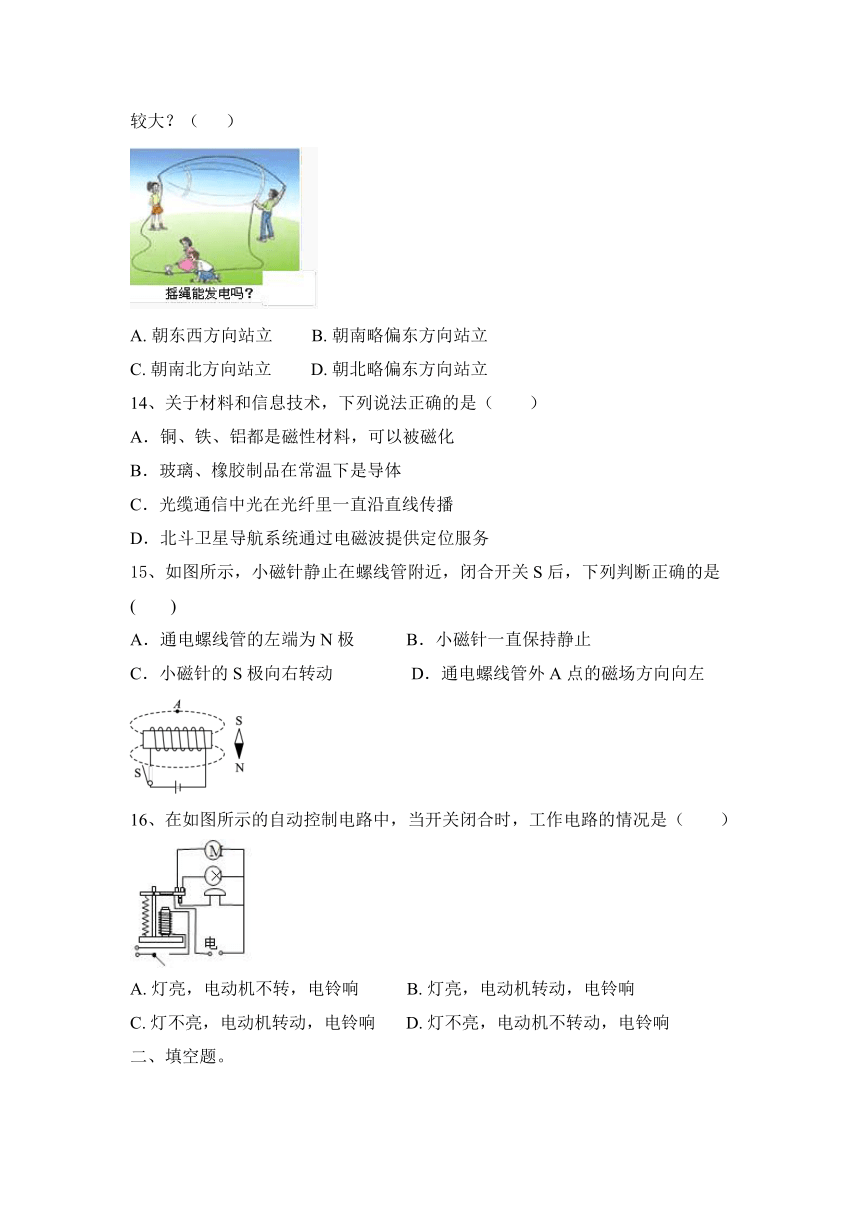

13、如图所示，课外探究小组的同学，把一条大约10m长电线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路。两个同学迅速摇动这条电线，可以发电使电流表发生偏转。你认为这两个同学朝哪个方向站立时，发电的可能性比较大？（ ）
A. 朝东西方向站立 B. 朝南略偏东方向站立
C. 朝南北方向站立 D. 朝北略偏东方向站立
14、关于材料和信息技术，下列说法正确的是（ ）
A．铜、铁、铝都是磁性材料，可以被磁化
B．玻璃、橡胶制品在常温下是导体
C．光缆通信中光在光纤里一直沿直线传播
D．北斗卫星导航系统通过电磁波提供定位服务
15、如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是(　　)
A．通电螺线管的左端为N极 B．小磁针一直保持静止
C．小磁针的S极向右转动 D．通电螺线管外A点的磁场方向向左
16、在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（　　）
A. 灯亮，电动机不转，电铃响 B. 灯亮，电动机转动，电铃响
C. 灯不亮，电动机转动，电铃响 D. 灯不亮，电动机不转动，电铃响
二、填空题。

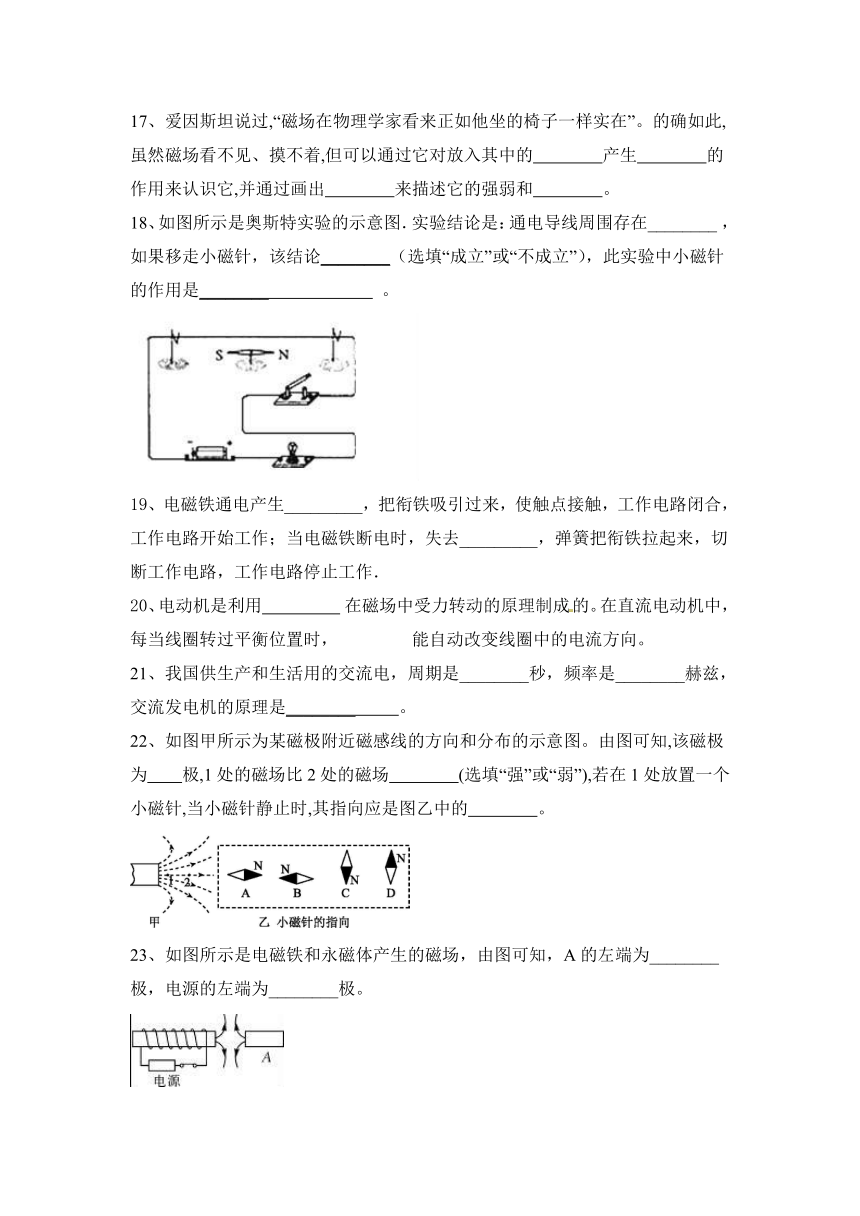

17、爱因斯坦说过,“磁场在物理学家看来正如他坐的椅子一样实在”。的确如此,虽然磁场看不见、摸不着,但可以通过它对放入其中的　　　　产生　　　　的作用来认识它,并通过画出　　　　来描述它的强弱和　　　　。
18、如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在________ ，如果移走小磁针，该结论________（选填“成立”或“不成立”），此实验中小磁针的作用是________ 。
19、电磁铁通电产生_________，把衔铁吸引过来，使触点接触，工作电路闭合，工作电路开始工作；当电磁铁断电时，失去_________，弹簧把衔铁拉起来，切断工作电路，工作电路停止工作．
20、电动机是利用 在磁场中受力转动的原理制成的。在直流电动机中，每当线圈转过平衡位置时， 能自动改变线圈中的电流方向。
21、我国供生产和生活用的交流电，周期是________秒，频率是________赫兹，交流发电机的原理是________ 。
22、如图甲所示为某磁极附近磁感线的方向和分布的示意图。由图可知,该磁极为　　极,1处的磁场比2处的磁场　　　　(选填“强”或“弱”),若在1处放置一个小磁针,当小磁针静止时,其指向应是图乙中的　　　　。
23、如图所示是电磁铁和永磁体产生的磁场，由图可知，A的左端为________极，电源的左端为________极。
三、作图题。
24、请根据图中磁感线的方向，标出磁体的N、S极和小磁针的N极(小磁针的N极涂黑表示)。
四、实验题。
25、小金同学想探究磁体对回形针的吸引力的大小与放入它们之间物体的种类是否有关，设计了如图甲所示的装置。他保持磁体和纸片间的距离一定，在纸片上放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的回形针个数，多次实验后将数据记录在下表中。
磁体与纸片之间放入的物体 不放物体 铁板 镍板 铝板 塑料板
吸引回形针数量/个 4 1 1 3 3
(1)分析数据可知，吸引回形针数量越少，说明该材料对吸引力的影响________。
(2)铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是____________________________________________________________。
(3)其实小金同学所研究的现象叫“磁屏蔽”，如图乙所示，一个放在磁场中的铁质球壳(截面有一定厚度)，外面磁场的绝大部分沿铁质球壳壁“通过”，只有极少部分会进入球内空间。人们从这一现象得到启发，为使精密仪器不受外面的影响，可以将仪器放在什么地方？答：______________________________________________。
四、简答题。
26、彩色电视机的说明书中，特别强调不能让电视机与磁体靠近，这是为什么？
五、实验题。
27、学习了通电螺线管的磁场后，小华同学利用螺线管、小磁针、电键和电池等器材继续做实验．小华将小磁针放在螺线管内部，电键S断开，小磁针静止后如图（a）所示．闭合电键S，小磁针转动，静止后如图（b）所示．接着小华改变电池的接法，再闭合电键S，小磁针静止后如图（c）所示．请根据现象及相关条件归纳得出初步结论。

（1）比较图（a）和（b）可知：________
（2）比较图（b）和（c）可知： ________
六、计算类综合题。
28、由于降水偏少以及火力发电用煤供应不足等原因，全国大多数省份供电不足，频频跳闸停电，影响居民生活及农业生产．某校为了维持正常教学用电，自购了一台发电机，铭牌上的参数如下表：
型号 200GF 额定频率 50Hz
转速 1500r/min 额定电流 400A
额定功率 200kW 效率 80%
请回答下列问题：
（1）柴油发电机由柴油机和发电机两部分组合而成，从能源可否再生角度来看，柴油是________ 能源，工作时的能量转化是：柴油燃烧化学能转变为________ ，柴油机________ 冲程中内能转变为机械能，最后通过发电机转化为电能。
（2）发电机的工作原理是( )
A. 电流的磁效应 B. 电磁感应现象
C. 磁场对电流有作用力 D. 通电线圈在磁场中转动
（3）到了夏天，全校100个教室，各个教室要增开“220V50W”的电风扇4台，教师办公室要增开“220V0.8kW”的空调机40台，会议室、计算机房 要增开“220V2.5kW”空调机8台．若其他设备总功率为80kW并照常运行。试通过计算说明现有发电机能否满足需要。
（4）柴油发电机对学校的环境会造成哪些影响？（至少两点）
2022—2023学年物理人教版九年级全一册第20章 电与磁 分层练习题含答案
人教第20章 电与磁
一、选择题。
1、下列物品中，能被磁体吸引的是(　　)
A．橡皮擦 B．大头针 C．塑料尺 D．铜钥匙
【答案】B　
2、如图，弹簧测力计下悬挂一小条形磁铁，使弹簧测力计沿着水平放置的大条形磁铁的左端 N 极开始，向右端 S 极处逐渐移动时，弹簧测力计示数将（ ）
A．逐渐增大 B．逐渐减小
C．先减小后增大 D．先增大后减小
【答案】A
3、如图甲所示，在水平桌面上的磁体上方，有挂在弹簧测力计上的小磁体(下端为N极)。小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端沿图示水平路线从A缓慢移到B，则图乙中能反映弹簧测力计示数F随位置变化的是(　　)
【答案】C　
4、关于地磁场，下列说法错误的是(　　)
A．地磁场的磁感线分布情况与条形磁体的磁感线分布情况相似
B．地球周围的磁感线从地理北极附近出发，回到地理南极附近
C．宋代沈括在《梦溪笔谈》中最早记载了磁偏角
D．放在北半球的小磁针N极指向地理北极
【答案】B　
5、一通电螺线管中的电流方向和其周围磁感线的分布情况如图所示，其中正确的是(　　)
【答案】B　
6、如图是拍摄机动车辆闯红灯的工作原理图，光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自由拍摄违章车辆，下列有关说法正确的是{ }
A. 机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍照
B. 只有光控开关和压力开关都闭合时，摄像系统才会自动拍照
C. 若将光控开关和压力开关并联，也能起到相同的作用
D. 以上说法都不正确
【答案】B
7、如图所示，用来研究磁场对通电导线的作用的实验装置是（　　）
A. B.
C. D.
【答案】D
8、一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶的发现了灯丝在晃动．关于这种现象，下列说法正确的是（　　）

A. 灯丝晃动是一种电磁感应现象 B. 灯丝晃动是内能转化成了机械能
C. 灯丝晃动是受到磁体的吸引作用 D. 灯丝晃动是磁场对电流的作用
【答案】D
9、如图所示是两磁极间磁感线的分布图。下列关于两个磁极的说法正确的是（ ）
A．左边是N极，右边是N极 B．左边是S极，右边是S极
C．左边是S极，右边是N极 D．左边是N极，右边是S极
【答案】C
10、如图所示，在通电螺线管(导线上箭头方向表示电流方向)附近放置的小磁针(涂黑端为N极)，静止时其指向正确的是(　　)
【答案】A　
11、如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（ ）

A. 去掉电磁铁线圈中的铁芯 B. 减少电磁铁线圈的匝数
C. 适当增大电源A的电压 D. 适当增大电源B的电压
【答案】C
12、同学在制作简易（直流）电动机的过程中，若要改变电动机的转动方向，可以（ ）
A. 将电源的正负极对调 B. 改变通电电流的大小
C. 换用磁性更强的磁铁 D. 增加电动机的线圈匝数
【答案】A
13、如图所示，课外探究小组的同学，把一条大约10m长电线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路。两个同学迅速摇动这条电线，可以发电使电流表发生偏转。你认为这两个同学朝哪个方向站立时，发电的可能性比较大？（ ）
A. 朝东西方向站立 B. 朝南略偏东方向站立
C. 朝南北方向站立 D. 朝北略偏东方向站立
【答案】A
14、关于材料和信息技术，下列说法正确的是（ ）
A．铜、铁、铝都是磁性材料，可以被磁化
B．玻璃、橡胶制品在常温下是导体
C．光缆通信中光在光纤里一直沿直线传播
D．北斗卫星导航系统通过电磁波提供定位服务
【答案】D
15、如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是(　　)
A．通电螺线管的左端为N极 B．小磁针一直保持静止
C．小磁针的S极向右转动 D．通电螺线管外A点的磁场方向向左
【答案】D　
16、在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（　　）
A. 灯亮，电动机不转，电铃响 B. 灯亮，电动机转动，电铃响
C. 灯不亮，电动机转动，电铃响 D. 灯不亮，电动机不转动，电铃响
【答案】D
二、填空题。
17、爱因斯坦说过,“磁场在物理学家看来正如他坐的椅子一样实在”。的确如此,虽然磁场看不见、摸不着,但可以通过它对放入其中的　　　　产生　　　　的作用来认识它,并通过画出　　　　来描述它的强弱和　　　　。
【答案】磁体　力　磁感线　方向
18、如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在________ ，如果移走小磁针，该结论________（选填“成立”或“不成立”），此实验中小磁针的作用是________ 。
【答案】磁场；成立；显示通电导体周围存在磁场
19、电磁铁通电产生_________，把衔铁吸引过来，使触点接触，工作电路闭合，工作电路开始工作；当电磁铁断电时，失去_________，弹簧把衔铁拉起来，切断工作电路，工作电路停止工作．
【答案】磁性 磁性
20、电动机是利用 在磁场中受力转动的原理制成的。在直流电动机中，每当线圈转过平衡位置时， 能自动改变线圈中的电流方向。
【答案】通电线圈；换向器
21、我国供生产和生活用的交流电，周期是________秒，频率是________赫兹，交流发电机的原理是________ 。
【答案】0.02；50Hz；电磁感应
22、如图甲所示为某磁极附近磁感线的方向和分布的示意图。由图可知,该磁极为　　极,1处的磁场比2处的磁场　　　　(选填“强”或“弱”),若在1处放置一个小磁针,当小磁针静止时,其指向应是图乙中的　　　　。
【答案】N　强　A
23、如图所示是电磁铁和永磁体产生的磁场，由图可知，A的左端为________极，电源的左端为________极。
【答案】N；正
三、作图题。
24、请根据图中磁感线的方向，标出磁体的N、S极和小磁针的N极(小磁针的N极涂黑表示)。
【答案】如图所示
四、实验题。
25、小金同学想探究磁体对回形针的吸引力的大小与放入它们之间物体的种类是否有关，设计了如图甲所示的装置。他保持磁体和纸片间的距离一定，在纸片上放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的回形针个数，多次实验后将数据记录在下表中。
磁体与纸片之间放入的物体 不放物体 铁板 镍板 铝板 塑料板
吸引回形针数量/个 4 1 1 3 3
(1)分析数据可知，吸引回形针数量越少，说明该材料对吸引力的影响________。
(2)铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是____________________________________________________________。
(3)其实小金同学所研究的现象叫“磁屏蔽”，如图乙所示，一个放在磁场中的铁质球壳(截面有一定厚度)，外面磁场的绝大部分沿铁质球壳壁“通过”，只有极少部分会进入球内空间。人们从这一现象得到启发，为使精密仪器不受外面的影响，可以将仪器放在什么地方？答：______________________________________________。
【答案】(1)越大　(2)铝不能被磁化　(3)可以放在铁盒子中
四、简答题。
26、彩色电视机的说明书中，特别强调不能让电视机与磁体靠近，这是为什么？
【答案】强磁体周围的磁场很强，能把彩色电视机的部件磁化，造成显像管失真，使图象模糊不清，所以不能将强磁体靠近彩色电视机。
【解析】彩色电视机显色是靠电子打在屏上发光的，而电视机内有磁场来调节电子轨迹，若外加磁场则干扰原磁场，使图像变形。如果彩色电视机与磁体靠近，彩色显像管会发生磁化，导致色彩不正常，所以不能将强磁体靠近彩色电视机。
五、实验题。
27、学习了通电螺线管的磁场后，小华同学利用螺线管、小磁针、电键和电池等器材继续做实验．小华将小磁针放在螺线管内部，电键S断开，小磁针静止后如图（a）所示．闭合电键S，小磁针转动，静止后如图（b）所示．接着小华改变电池的接法，再闭合电键S，小磁针静止后如图（c）所示．请根据现象及相关条件归纳得出初步结论。

（1）比较图（a）和（b）可知：________
（2）比较图（b）和（c）可知： ________
【答案】（1）当螺线管通电时，螺线管内部有磁场
（2）当螺线管内的电流方向变化时，螺线管内磁场的方向发生变化
六、计算类综合题。
28、由于降水偏少以及火力发电用煤供应不足等原因，全国大多数省份供电不足，频频跳闸停电，影响居民生活及农业生产．某校为了维持正常教学用电，自购了一台发电机，铭牌上的参数如下表：
型号 200GF 额定频率 50Hz
转速 1500r/min 额定电流 400A
额定功率 200kW 效率 80%
请回答下列问题：
（1）柴油发电机由柴油机和发电机两部分组合而成，从能源可否再生角度来看，柴油是________ 能源，工作时的能量转化是：柴油燃烧化学能转变为________ ，柴油机________ 冲程中内能转变为机械能，最后通过发电机转化为电能。
（2）发电机的工作原理是( )
A. 电流的磁效应 B. 电磁感应现象
C. 磁场对电流有作用力 D. 通电线圈在磁场中转动
（3）到了夏天，全校100个教室，各个教室要增开“220V50W”的电风扇4台，教师办公室要增开“220V0.8kW”的空调机40台，会议室、计算机房 要增开“220V2.5kW”空调机8台．若其他设备总功率为80kW并照常运行。试通过计算说明现有发电机能否满足需要。
（4）柴油发电机对学校的环境会造成哪些影响？（至少两点）
【答案及解析】（1）不可再生；内能；做功 （2）B
（3）由题意知：
P总=0.05kW×4×100+0.8kW×40+2.5kW×8+80kW=152kW=152000W
干路中的电流I===690.9A＞400A
故不能满足需要。
（4）主要包括：大气污染和噪音污染。
