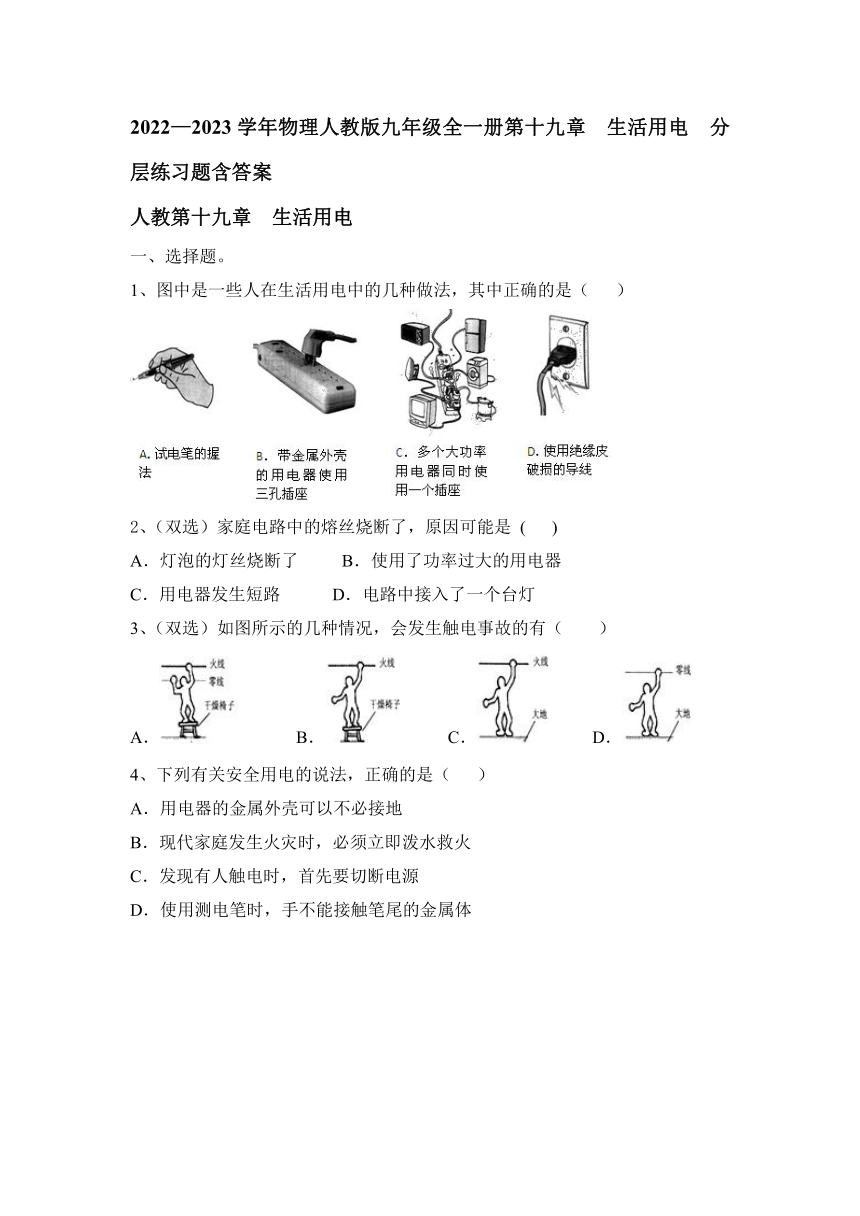

2022—2023学年物理人教版九年级全一册第十九章 生活用电 分层练习题含答案

2022—2023学年物理人教版九年级全一册第十九章 生活用电 分层练习题含答案
人教第十九章 生活用电
一、选择题。
1、图中是一些人在生活用电中的几种做法，其中正确的是（ ）
2、（双选）家庭电路中的熔丝烧断了，原因可能是 (　 )
A．灯泡的灯丝烧断了 B．使用了功率过大的用电器
C．用电器发生短路 D．电路中接入了一个台灯
3、（双选）如图所示的几种情况，会发生触电事故的有（　　）
A． B． C． D．
4、下列有关安全用电的说法，正确的是（ ）
A．用电器的金属外壳可以不必接地
B．现代家庭发生火灾时，必须立即泼水救火
C．发现有人触电时，首先要切断电源
D．使用测电笔时，手不能接触笔尾的金属体

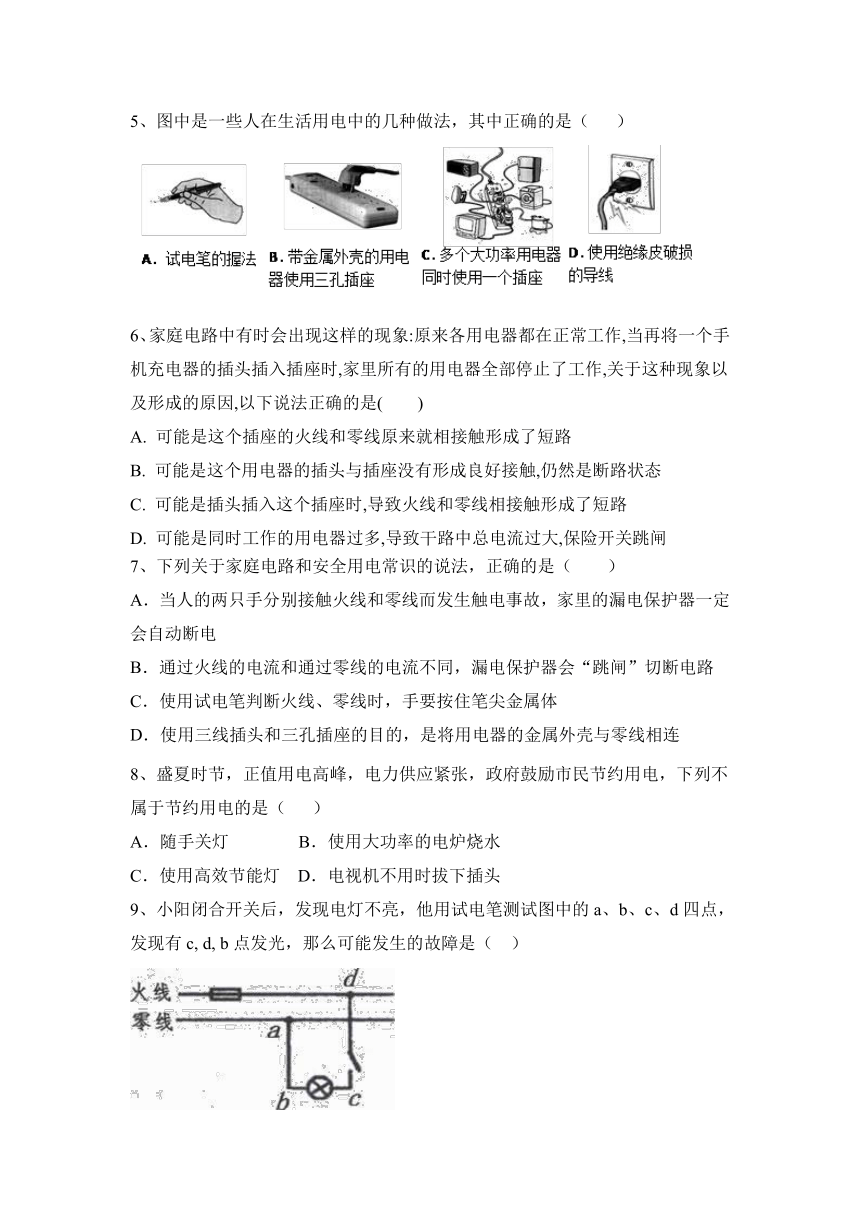

5、图中是一些人在生活用电中的几种做法，其中正确的是（ ）
6、家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象以及形成的原因,以下说法正确的是(　　)
A. 可能是这个插座的火线和零线原来就相接触形成了短路
B. 可能是这个用电器的插头与插座没有形成良好接触,仍然是断路状态
C. 可能是插头插入这个插座时,导致火线和零线相接触形成了短路
D. 可能是同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸
7、下列关于家庭电路和安全用电常识的说法，正确的是（　　）
A．当人的两只手分别接触火线和零线而发生触电事故，家里的漏电保护器一定会自动断电
B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路
C．使用试电笔判断火线、零线时，手要按住笔尖金属体
D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与零线相连
8、盛夏时节，正值用电高峰，电力供应紧张，政府鼓励市民节约用电，下列不属于节约用电的是（ ）
A．随手关灯 B．使用大功率的电炉烧水
C．使用高效节能灯 D．电视机不用时拔下插头
9、小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，发现有c, d, b点发光，那么可能发生的故障是（ ）

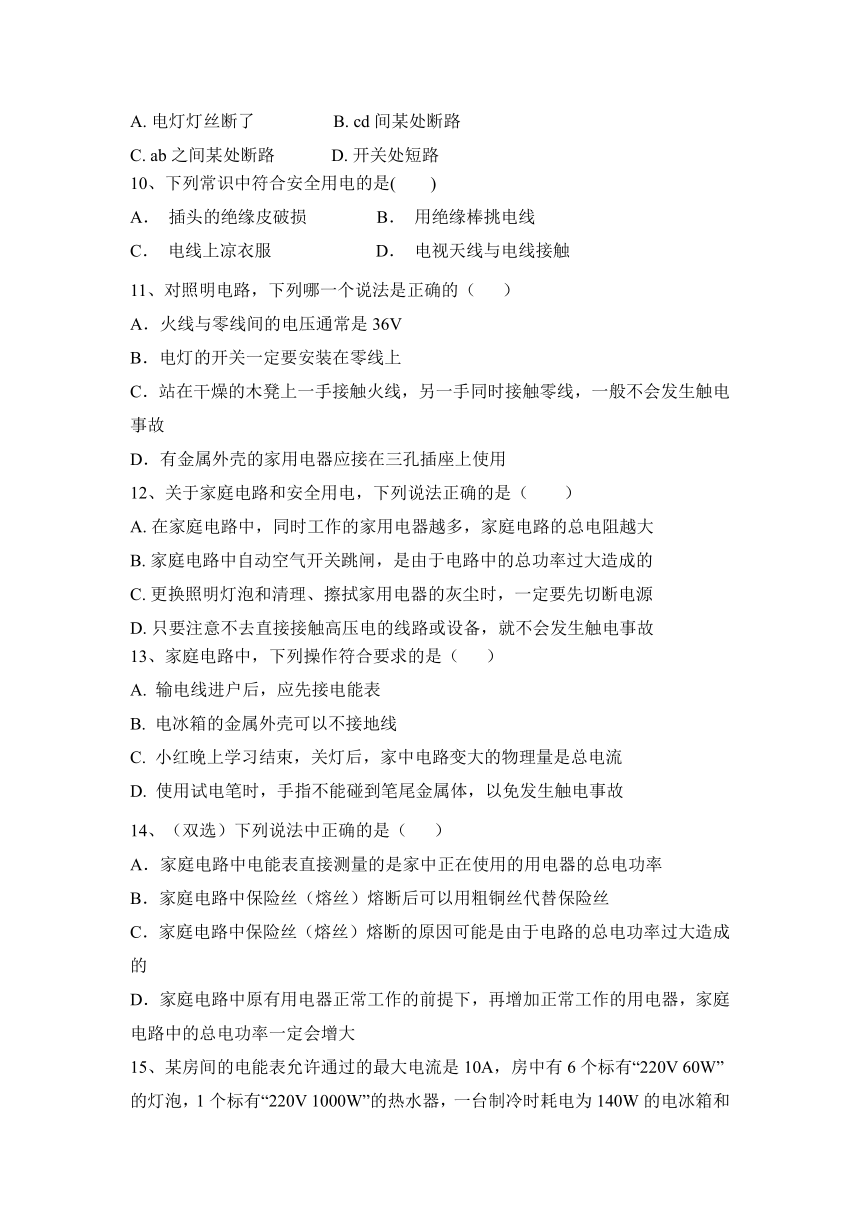

A. 电灯灯丝断了 B. cd间某处断路
C. ab之间某处断路 D. 开关处短路
10、下列常识中符合安全用电的是(　　)
A． 插头的绝缘皮破损 B． 用绝缘棒挑电线
C． 电线上凉衣服 D． 电视天线与电线接触
11、对照明电路，下列哪一个说法是正确的（ ）
A．火线与零线间的电压通常是36V
B．电灯的开关一定要安装在零线上
C．站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故
D．有金属外壳的家用电器应接在三孔插座上使用
12、关于家庭电路和安全用电，下列说法正确的是（　　）
A. 在家庭电路中，同时工作的家用电器越多，家庭电路的总电阻越大
B. 家庭电路中自动空气开关跳闸，是由于电路中的总功率过大造成的
C. 更换照明灯泡和清理、擦拭家用电器的灰尘时，一定要先切断电源
D. 只要注意不去直接接触高压电的线路或设备，就不会发生触电事故
13、家庭电路中，下列操作符合要求的是（ ）
A. 输电线进户后，应先接电能表
B. 电冰箱的金属外壳可以不接地线
C. 小红晚上学习结束，关灯后，家中电路变大的物理量是总电流
D. 使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
14、（双选）下列说法中正确的是（ ）
A．家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率
B．家庭电路中保险丝（熔丝）熔断后可以用粗铜丝代替保险丝
C．家庭电路中保险丝（熔丝）熔断的原因可能是由于电路的总电功率过大造成的
D．家庭电路中原有用电器正常工作的前提下，再增加正常工作的用电器，家庭电路中的总电功率一定会增大
15、某房间的电能表允许通过的最大电流是10A，房中有6个标有“220V 60W”的灯泡，1个标有“220V 1000W”的热水器，一台制冷时耗电为140W的电冰箱和1台耗电80W的电视机，一个标有“220V 1200W”的电饭锅，则（ ）
A. 当电冰箱不制冷时，其它用电器才能同时使用
B. 不使用热水器时，其它用电器可以同时使用
C. 关闭电视后，其它用电器才可以同时使用

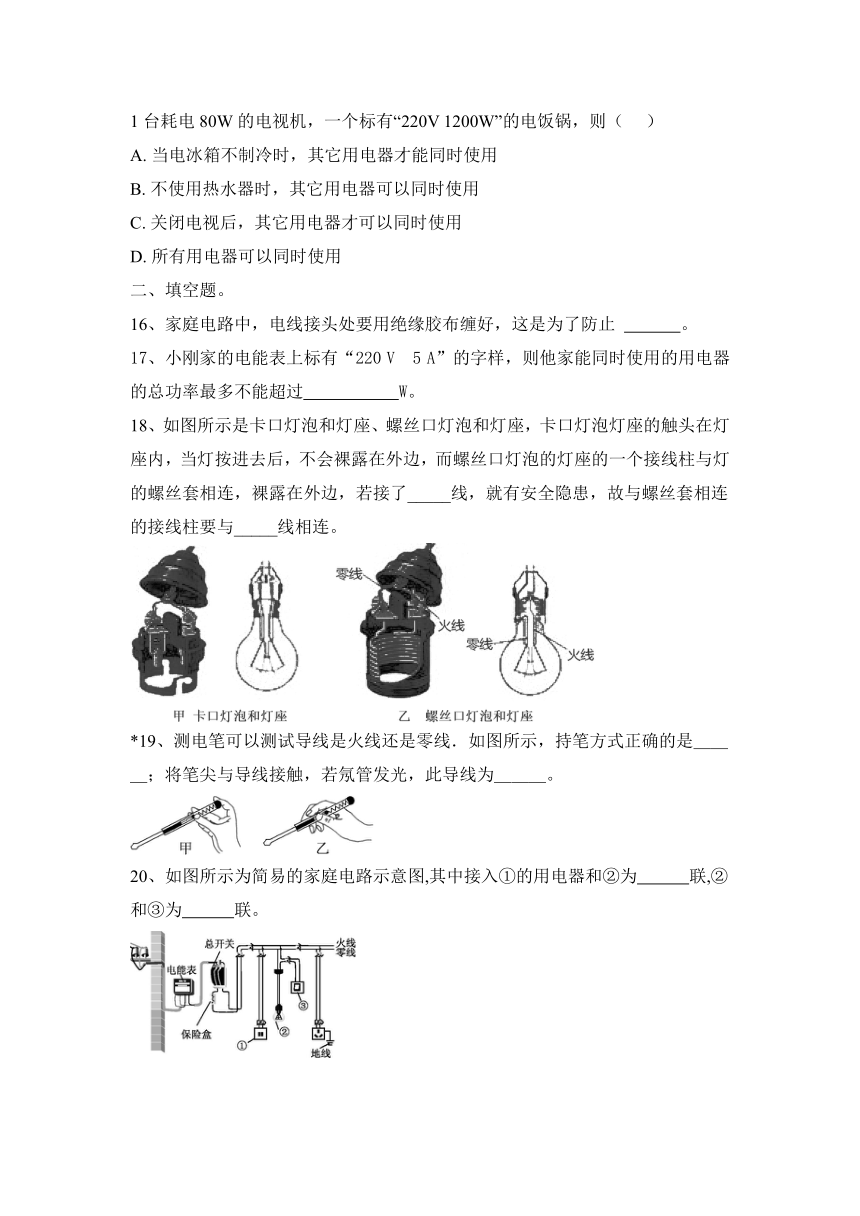

D. 所有用电器可以同时使用
二、填空题。
16、家庭电路中，电线接头处要用绝缘胶布缠好，这是为了防止 。
17、小刚家的电能表上标有“220 V 5 A”的字样，则他家能同时使用的用电器的总功率最多不能超过 W。
18、如图所示是卡口灯泡和灯座、螺丝口灯泡和灯座，卡口灯泡灯座的触头在灯座内，当灯按进去后，不会裸露在外边，而螺丝口灯泡的灯座的一个接线柱与灯的螺丝套相连，裸露在外边，若接了_____线，就有安全隐患，故与螺丝套相连的接线柱要与_____线相连。
*19、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
20、如图所示为简易的家庭电路示意图,其中接入①的用电器和②为　　　联,②和③为　　　联。

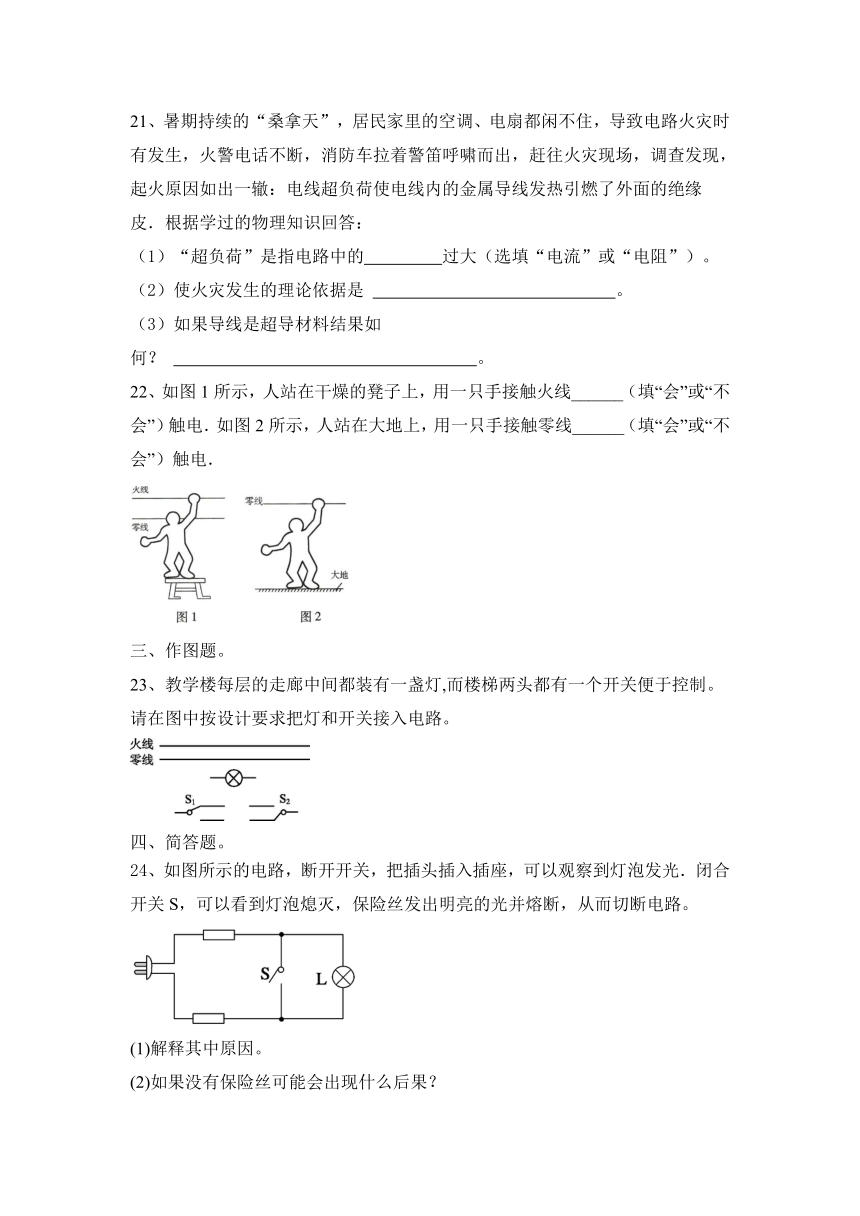

21、暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
（1）“超负荷”是指电路中的 过大（选填“电流”或“电阻”）。
（2）使火灾发生的理论依据是 。
（3）如果导线是超导材料结果如何？ 。
22、如图1所示，人站在干燥的凳子上，用一只手接触火线______（填“会”或“不会”）触电．如图2所示，人站在大地上，用一只手接触零线______（填“会”或“不会”）触电．
三、作图题。
23、教学楼每层的走廊中间都装有一盏灯,而楼梯两头都有一个开关便于控制。请在图中按设计要求把灯和开关接入电路。
四、简答题。
24、如图所示的电路，断开开关，把插头插入插座，可以观察到灯泡发光．闭合开关S，可以看到灯泡熄灭，保险丝发出明亮的光并熔断，从而切断电路。
(1)解释其中原因。
(2)如果没有保险丝可能会出现什么后果？
(3)什么情况下可能发生短路现象？
五、综合能力题。
25、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔丝。则：
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200kΩ 5kΩ
手与脚之间的电阻 300kΩ 8.8kΩ
手与塑料鞋底之间的电阻 8000kΩ 10kΩ
（1）只有用电器R接入电路时，通过熔丝的电流为　　A。
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是　 　A（上表电阻数据适用此人）。
（3）熔丝不会“救”人命的原因是　 　。
26、保险丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段保险丝的数据：
电阻R 熔点
0．2 327℃
（1）请计算当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计）
（2）铜的熔点为1 083 C，试说明为什么不能用铜丝代替保险丝？

2022—2023学年物理人教版九年级全一册第十九章 生活用电 分层练习题含答案
人教第十九章 生活用电
一、选择题。
1、图中是一些人在生活用电中的几种做法，其中正确的是（ ）
【答案】B
2、（双选）家庭电路中的熔丝烧断了，原因可能是 (　 )
A．灯泡的灯丝烧断了 B．使用了功率过大的用电器
C．用电器发生短路 D．电路中接入了一个台灯
【答案】BC　
3、（双选）如图所示的几种情况，会发生触电事故的有（　　）
A． B． C． D．
【答案】AC。
4、下列有关安全用电的说法，正确的是（ ）
A．用电器的金属外壳可以不必接地
B．现代家庭发生火灾时，必须立即泼水救火
C．发现有人触电时，首先要切断电源
D．使用测电笔时，手不能接触笔尾的金属体
【答案】C
5、图中是一些人在生活用电中的几种做法，其中正确的是（ ）
【答案】B
6、家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象以及形成的原因,以下说法正确的是(　　)
A. 可能是这个插座的火线和零线原来就相接触形成了短路
B. 可能是这个用电器的插头与插座没有形成良好接触,仍然是断路状态
C. 可能是插头插入这个插座时,导致火线和零线相接触形成了短路
D. 可能是同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸
【答案】C
7、下列关于家庭电路和安全用电常识的说法，正确的是（　　）
A．当人的两只手分别接触火线和零线而发生触电事故，家里的漏电保护器一定会自动断电
B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路
C．使用试电笔判断火线、零线时，手要按住笔尖金属体
D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与零线相连
【答案】B
8、盛夏时节，正值用电高峰，电力供应紧张，政府鼓励市民节约用电，下列不属于节约用电的是（ ）
A．随手关灯 B．使用大功率的电炉烧水
C．使用高效节能灯 D．电视机不用时拔下插头
【答案】B
9、小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，发现有c, d, b点发光，那么可能发生的故障是（ ）
A. 电灯灯丝断了 B. cd间某处断路
C. ab之间某处断路 D. 开关处短路
【答案】C
10、下列常识中符合安全用电的是(　　)
A． 插头的绝缘皮破损 B． 用绝缘棒挑电线
C． 电线上凉衣服 D． 电视天线与电线接触
【答案】B
11、对照明电路，下列哪一个说法是正确的（ ）
A．火线与零线间的电压通常是36V
B．电灯的开关一定要安装在零线上
C．站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故
D．有金属外壳的家用电器应接在三孔插座上使用
【答案】D
12、关于家庭电路和安全用电，下列说法正确的是（　　）
A. 在家庭电路中，同时工作的家用电器越多，家庭电路的总电阻越大
B. 家庭电路中自动空气开关跳闸，是由于电路中的总功率过大造成的
C. 更换照明灯泡和清理、擦拭家用电器的灰尘时，一定要先切断电源
D. 只要注意不去直接接触高压电的线路或设备，就不会发生触电事故
【答案】C
13、家庭电路中，下列操作符合要求的是（ ）
A. 输电线进户后，应先接电能表
B. 电冰箱的金属外壳可以不接地线
C. 小红晚上学习结束，关灯后，家中电路变大的物理量是总电流
D. 使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
【答案】A
14、（双选）下列说法中正确的是（ ）
A．家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率
B．家庭电路中保险丝（熔丝）熔断后可以用粗铜丝代替保险丝
C．家庭电路中保险丝（熔丝）熔断的原因可能是由于电路的总电功率过大造成的
D．家庭电路中原有用电器正常工作的前提下，再增加正常工作的用电器，家庭电路中的总电功率一定会增大
【答案】CD
15、某房间的电能表允许通过的最大电流是10A，房中有6个标有“220V 60W”的灯泡，1个标有“220V 1000W”的热水器，一台制冷时耗电为140W的电冰箱和1台耗电80W的电视机，一个标有“220V 1200W”的电饭锅，则（ ）
A. 当电冰箱不制冷时，其它用电器才能同时使用
B. 不使用热水器时，其它用电器可以同时使用
C. 关闭电视后，其它用电器才可以同时使用
D. 所有用电器可以同时使用
【答案】B
二、填空题。
16、家庭电路中，电线接头处要用绝缘胶布缠好，这是为了防止 。
【答案】触电
17、小刚家的电能表上标有“220 V 5 A”的字样，则他家能同时使用的用电器的总功率最多不能超过 W。
【答案】1100
18、如图所示是卡口灯泡和灯座、螺丝口灯泡和灯座，卡口灯泡灯座的触头在灯座内，当灯按进去后，不会裸露在外边，而螺丝口灯泡的灯座的一个接线柱与灯的螺丝套相连，裸露在外边，若接了_____线，就有安全隐患，故与螺丝套相连的接线柱要与_____线相连。
【答案】火 零
*19、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
【答案】甲 火线
20、如图所示为简易的家庭电路示意图,其中接入①的用电器和②为　　　联,②和③为　　　联。
【答案】并　串
21、暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
（1）“超负荷”是指电路中的 过大（选填“电流”或“电阻”）。
（2）使火灾发生的理论依据是 。
（3）如果导线是超导材料结果如何？ 。
【答案】（1）电流 （2）电流的热效应
（3）导线不会发热，不会引起火灾。（合理即可）
22、如图1所示，人站在干燥的凳子上，用一只手接触火线______（填“会”或“不会”）触电．如图2所示，人站在大地上，用一只手接触零线______（填“会”或“不会”）触电．
【答案】不会 不会
三、作图题。
23、教学楼每层的走廊中间都装有一盏灯,而楼梯两头都有一个开关便于控制。请在图中按设计要求把灯和开关接入电路。
【答案】如图所示：
四、简答题。
24、如图所示的电路，断开开关，把插头插入插座，可以观察到灯泡发光．闭合开关S，可以看到灯泡熄灭，保险丝发出明亮的光并熔断，从而切断电路。
(1)解释其中原因。
(2)如果没有保险丝可能会出现什么后果？
(3)什么情况下可能发生短路现象？
【答案】(1)根据欧姆定律I＝可知U一定时，电流I会随电阻R的减小而增大．闭合开关S，电路中灯泡被短路，灯泡熄灭，干路电流会很大，电流通过保险丝产生大量的热使保险丝熔断。
(2)导线的温度升高，烧坏绝缘皮，引起火灾。
(3)用电器(或灯座、插座、插头)内部火线与零线相碰；导线连接处绝缘皮老化，导致火线与零线相碰。
五、综合能力题。
25、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔丝。则：
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200kΩ 5kΩ
手与脚之间的电阻 300kΩ 8.8kΩ
手与塑料鞋底之间的电阻 8000kΩ 10kΩ
（1）只有用电器R接入电路时，通过熔丝的电流为　　A。
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是　 　A（上表电阻数据适用此人）。
（3）熔丝不会“救”人命的原因是　 　。
【解答】（1）∵P＝UI， ∴I＝＝＝5A；
（2）由表中数据得出潮湿时，手与脚之间的电阻R′＝8.8kΩ＝8800Ω，
I′＝＝＝0.025A；
（3）由（2）可知发生触电时，通过人体的电流远小于保险丝熔断电流（10A），即：人已触电，但保险丝未断，
所以熔丝不会“救”人命。
【答案】（1）5； （2）0.025；
（3）通过人体的电流远小于保险丝熔断电流，人已触电，但保险丝未断。
26、保险丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段保险丝的数据：
电阻R 熔点
0．2 327℃
（1）请计算当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计）
（2）铜的熔点为1 083 C，试说明为什么不能用铜丝代替保险丝？
【答案】40J 铜丝的熔点高，当电流过大时，不能熔断，对电路起不到保护作用
【解析】本题是对保险丝作用的考查，保险丝是利用了电流的热效应，当电路中电流过大时，保险丝的温度迅速升高，达到其熔点熔断，对电路起保护作用。铜的熔点比保险丝高的多，所以当电路中电流过大时，铜丝不能熔断，对电路起不到保护作用。另外铜的电阻率比保险丝的电阻率小的多，所以在外观形状相同时，电阻比保险丝的电阻小。电流做功放出热量的多少可以利用焦耳定律进行计算，即Q=I2Rt=（20A）2×0．2Ω×0．5s=40J。
