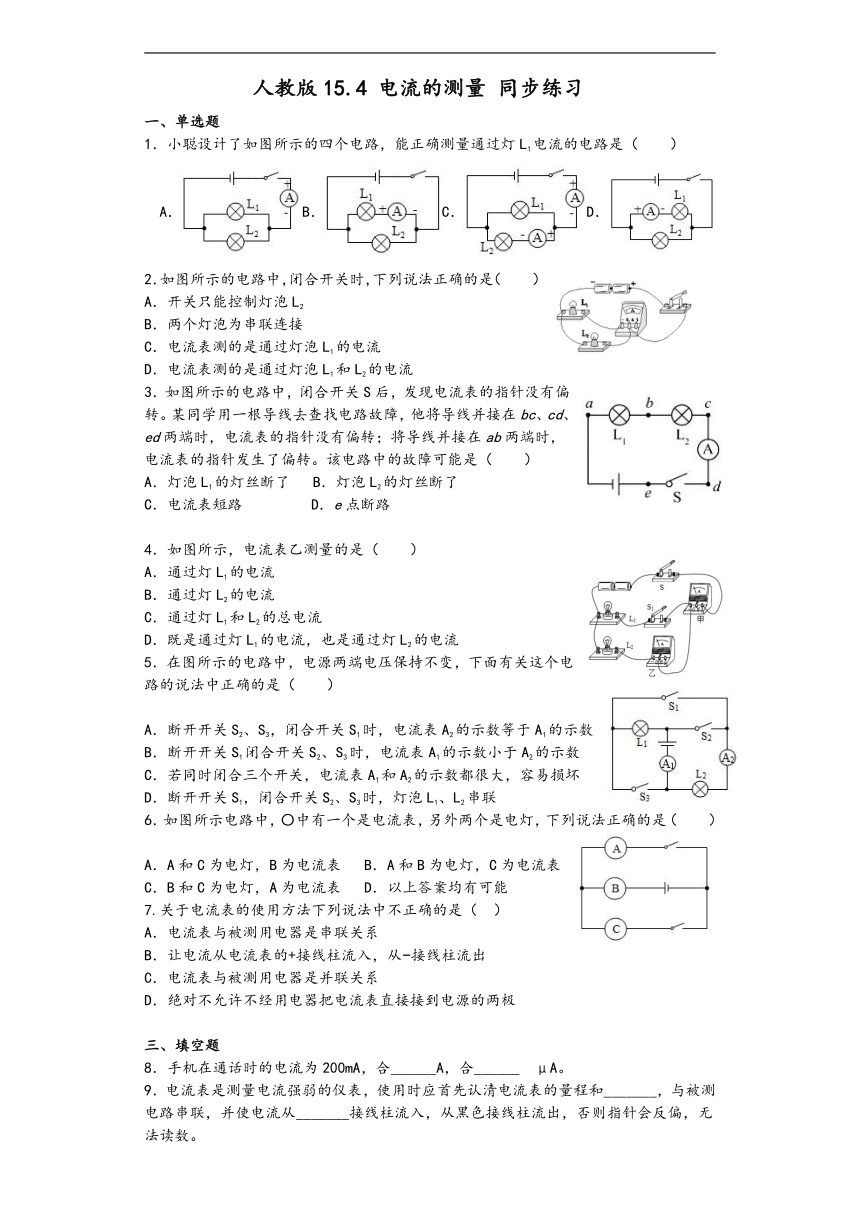

人教版15.4 电流的测量 同步练习
一、单选题
1.小聪设计了如图所示的四个电路,能正确测量通过灯L1电流的电路是(  )
A.B.C.D.
2.如图所示的电路中,闭合开关时,下列说法正确的是(  )
A.开关只能控制灯泡L2
B.两个灯泡为串联连接
C.电流表测的是通过灯泡L1的电流
D.电流表测的是通过灯泡L1和L2的电流
3.如图所示的电路中,闭合开关S后,发现电流表的指针没有偏转。某同学用一根导线去查找电路故障,他将导线并接在bc、cd、ed两端时,电流表的指针没有偏转;将导线并接在ab两端时,电流表的指针发生了偏转。该电路中的故障可能是(  )
A.灯泡L1的灯丝断了 B.灯泡L2的灯丝断了
C.电流表短路 D.e点断路
4.如图所示,电流表乙测量的是(  )
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和L2的总电流
D.既是通过灯L1的电流,也是通过灯L2的电流
5.在图所示的电路中,电源两端电压保持不变,下面有关这个电路的说法中正确的是(  )
A.断开开关S2、S3,闭合开关S1时,电流表A2的示数等于A1的示数
B.断开开关S1闭合开关S2、S3时,电流表A1的示数小于A2的示数
C.若同时闭合三个开关,电流表A1和A2的示数都很大,容易损坏
D.断开开关S1,闭合开关S2、S3时,灯泡L1、L2串联
6.如图所示电路中,〇中有一个是电流表,另外两个是电灯,下列说法正确的是(  )
A.A和C为电灯,B为电流表 B.A和B为电灯,C为电流表
C.B和C为电灯,A为电流表 D.以上答案均有可能
7.关于电流表的使用方法下列说法中不正确的是( )
A.电流表与被测用电器是串联关系
B.让电流从电流表的+接线柱流入,从 接线柱流出
C.电流表与被测用电器是并联关系
D.绝对不允许不经用电器把电流表直接接到电源的两极
三、填空题
8.手机在通话时的电流为200mA,合______A,合______ μA。
9.电流表是测量电流强弱的仪表,使用时应首先认清电流表的量程和_______,与被测电路串联,并使电流从_______接线柱流入,从黑色接线柱流出,否则指针会反偏,无法读数。

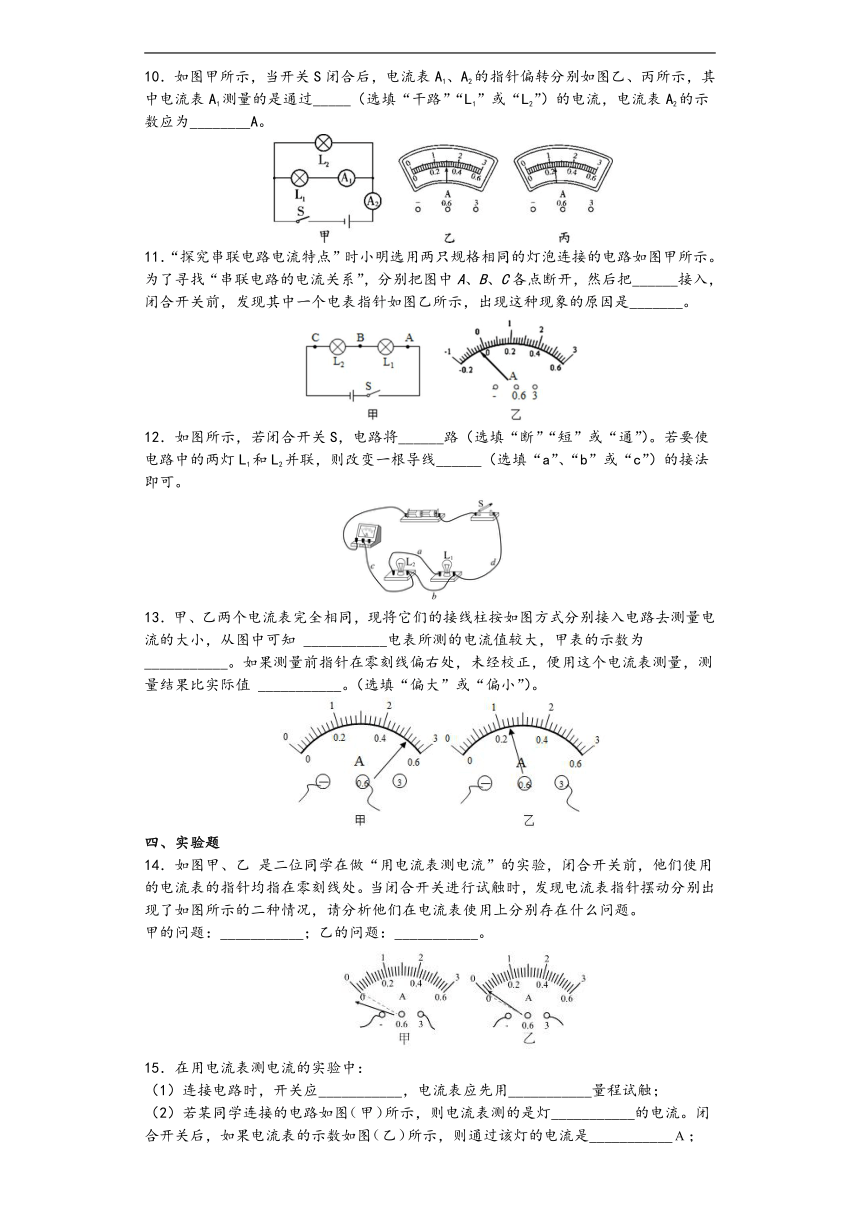

10.如图甲所示,当开关S闭合后,电流表A1、A2的指针偏转分别如图乙、丙所示,其中电流表A1测量的是通过_____(选填“干路”“L1”或“L2”)的电流,电流表A2的示数应为________A。
11.“探究串联电路电流特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示。为了寻找“串联电路的电流关系”,分别把图中A、B、C各点断开,然后把______接入,闭合开关前,发现其中一个电表指针如图乙所示,出现这种现象的原因是_______。
12.如图所示,若闭合开关S,电路将______路(选填“断”“短”或“通”)。若要使电路中的两灯L1和L2并联,则改变一根导线______(选填“a”、“b”或“c”)的接法即可。
13.甲、乙两个电流表完全相同,现将它们的接线柱按如图方式分别接入电路去测量电流的大小,从图中可知 ___________电表所测的电流值较大,甲表的示数为 ___________。如果测量前指针在零刻线偏右处,未经校正,便用这个电流表测量,测量结果比实际值 ___________。(选填“偏大”或“偏小”)。
四、实验题
14.如图甲、乙 是二位同学在做“用电流表测电流”的实验,闭合开关前,他们使用的电流表的指针均指在零刻线处。当闭合开关进行试触时,发现电流表指针摆动分别出现了如图所示的二种情况,请分析他们在电流表使用上分别存在什么问题。
甲的问题:___________;乙的问题:___________。
15.在用电流表测电流的实验中:
(1)连接电路时,开关应___________,电流表应先用___________量程试触;
(2)若某同学连接的电路如图甲所示,则电流表测的是灯___________的电流。闭合开关后,如果电流表的示数如图乙所示,则通过该灯的电流是___________;
(3)若闭合开关后,灯均亮,但电流表指针不发生偏转,那么原因可能是___________。
A.电流表内部开路
B.开关处接触不良
C.电流表被短路
D.电源供电不足
16.如图所示是小明同学用电流表测量电流的实物连接图,请按要求回答:
(1)在连接电路时,开关应处于 ______状态。
(2)小明同学连接电路后,闭合开关,发现指针快速向右大幅度偏转,他赶快断开开关,发生这种现象的原因可能是 ______。
(3)小明同学纠正错误后,电流表的示数如图乙所示,则电流表测出的电流是 ______A。
(4)要让甲图中的电流表测L1和L2的总电流,可将图中标号所示 ______导线的一端改接另一位置即可。
17.在用电流表测量电流的实验中:
(1)如图甲所示,在图1中补画一根导线,使两个小灯泡并联,电流表测量电路中干路的电流,请在方框内画出对应的电路图____。若该电路接通后,电流表的指针偏转如甲图2所示,电流表的示数为____A;若开关闭合后,两灯均不亮,电流表的指针不发生偏转。那么原因不可能是____。
①开关接触不良②其中一个小灯泡断路③电流表内部断路④其中一个小灯泡短路
(2)在用电流表测量串联电路中电流时,把电流表接入电路后,若闭合开关后出现乙图1所示现象,则原因是____,若闭合开关前出现乙图2所示现象,原因是____。
18.灯泡和灯泡并联,电流表测量通过灯的电流(没超过),开关控制整个电路。
(1)在如图2所示的方框中画出电路图,并在图1中连接实物图。___________;
(2)开关闭合,若测得通过灯的电流如图3所示,则通过灯的电流是_____,若通过开关的电流是,则通过灯的电流是______。
参考答案:
1.C
2.C
3.A
4.B
5.A
6.A
7.C
8. 0.2 2×105
9. 分度值 红色(正)
10. L1 1.2A
11. 电流表 电流表指针没有调零
12. 短 c
13. 乙 0.52A 偏大
14. 电流表正负接线柱接反 选用量程太大
15. 断开 大 C
16. 断开 灯泡L1短路 1.2 b
17. 0.3 ②④ 电流表选择的量程太小 电流表指针没有校零
18. , 0.24A 0.1A
