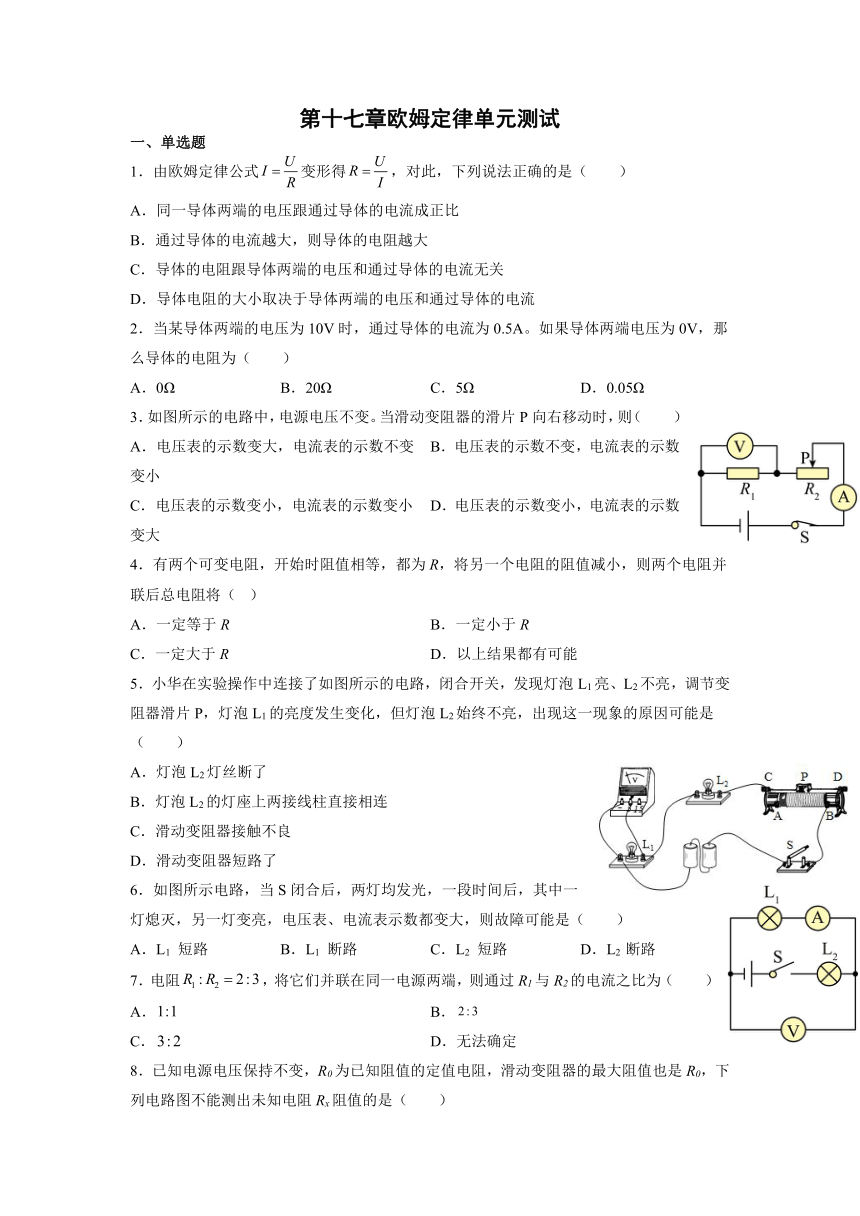

第十七章欧姆定律单元测试
一、单选题
1．由欧姆定律公式变形得，对此，下列说法正确的是（　　）
A．同一导体两端的电压跟通过导体的电流成正比
B．通过导体的电流越大，则导体的电阻越大
C．导体的电阻跟导体两端的电压和通过导体的电流无关
D．导体电阻的大小取决于导体两端的电压和通过导体的电流
2．当某导体两端的电压为10V时，通过导体的电流为0.5A。如果导体两端电压为0V，那么导体的电阻为（　　）
A．0Ω B．20Ω C．5Ω D．0.05Ω
3．如图所示的电路中，电源电压不变。当滑动变阻器的滑片P向右移动时，则（　　）
A．电压表的示数变大，电流表的示数不变 B．电压表的示数不变，电流表的示数变小
C．电压表的示数变小，电流表的示数变小 D．电压表的示数变小，电流表的示数变大
4．有两个可变电阻，开始时阻值相等，都为R，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（ ）
A．一定等于R B．一定小于R
C．一定大于R D．以上结果都有可能
5．小华在实验操作中连接了如图所示的电路，闭合开关，发现灯泡L1亮、L2不亮，调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮，出现这一现象的原因可能是（　　）
A．灯泡L2灯丝断了
B．灯泡L2的灯座上两接线柱直接相连
C．滑动变阻器接触不良
D．滑动变阻器短路了
6．如图所示电路，当S闭合后，两灯均发光，一段时间后，其中一灯熄灭，另一灯变亮，电压表、电流表示数都变大，则故障可能是（　　）
A．L1 短路 B．L1 断路 C．L2 短路 D．L2 断路
7．电阻，将它们并联在同一电源两端，则通过R1与R2的电流之比为（　　）
A． B．
C． D．无法确定

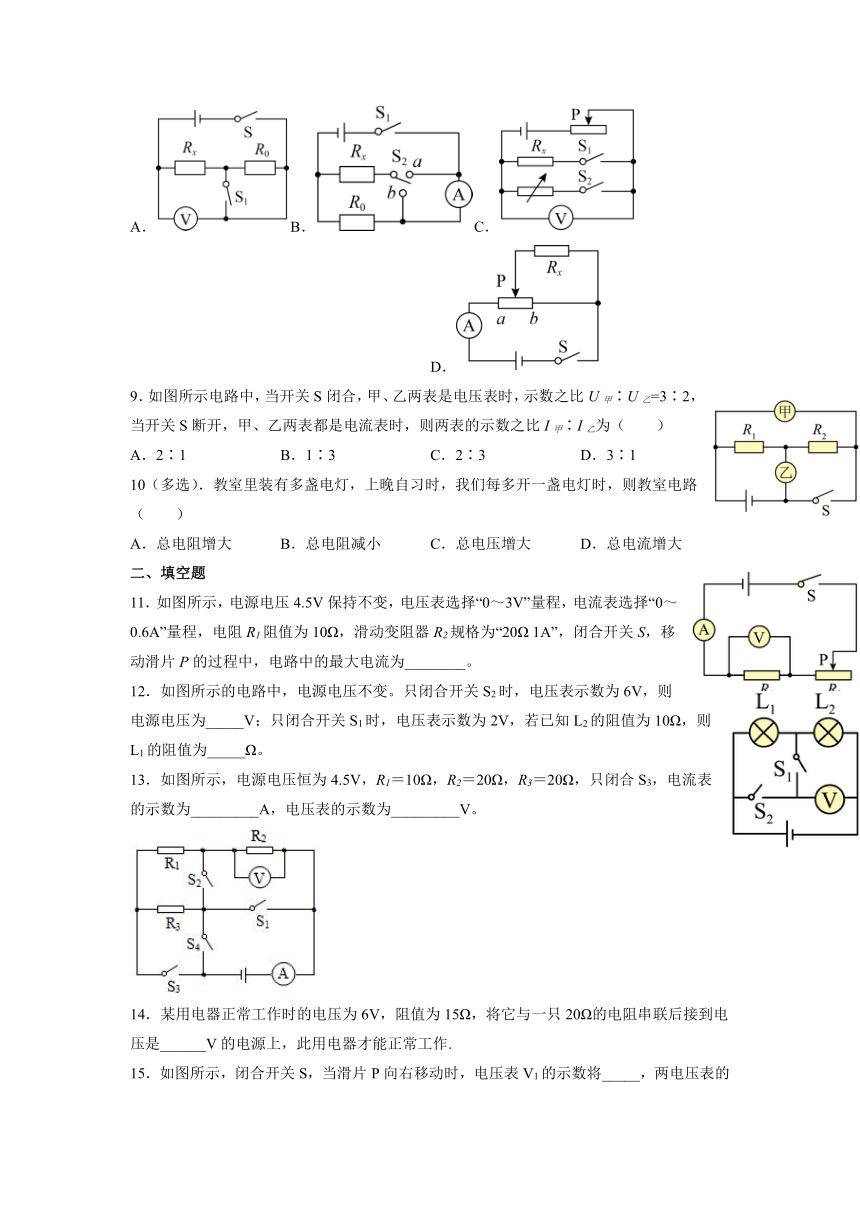

8．已知电源电压保持不变，R0为已知阻值的定值电阻，滑动变阻器的最大阻值也是R0，下列电路图不能测出未知电阻Rx阻值的是（　　）
A．B．C． D．
9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（　　）
A．2∶1 B．1∶3 C．2∶3 D．3∶1
10（多选）．教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路（　　）
A．总电阻增大 B．总电阻减小 C．总电压增大 D．总电流增大
二、填空题
11．如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，移动滑片P的过程中，电路中的最大电流为________。
12．如图所示的电路中，电源电压不变。只闭合开关S2时，电压表示数为6V，则电源电压为_____V；只闭合开关S1时，电压表示数为2V，若已知L2的阻值为10Ω，则L1的阻值为_____Ω。
13．如图所示，电源电压恒为4.5V，R1＝10Ω，R2＝20Ω，R3＝20Ω，只闭合S3，电流表的示数为_________A，电压表的示数为_________V。
14．某用电器正常工作时的电压为6V，阻值为15Ω，将它与一只20Ω的电阻串联后接到电压是______V的电源上，此用电器才能正常工作.

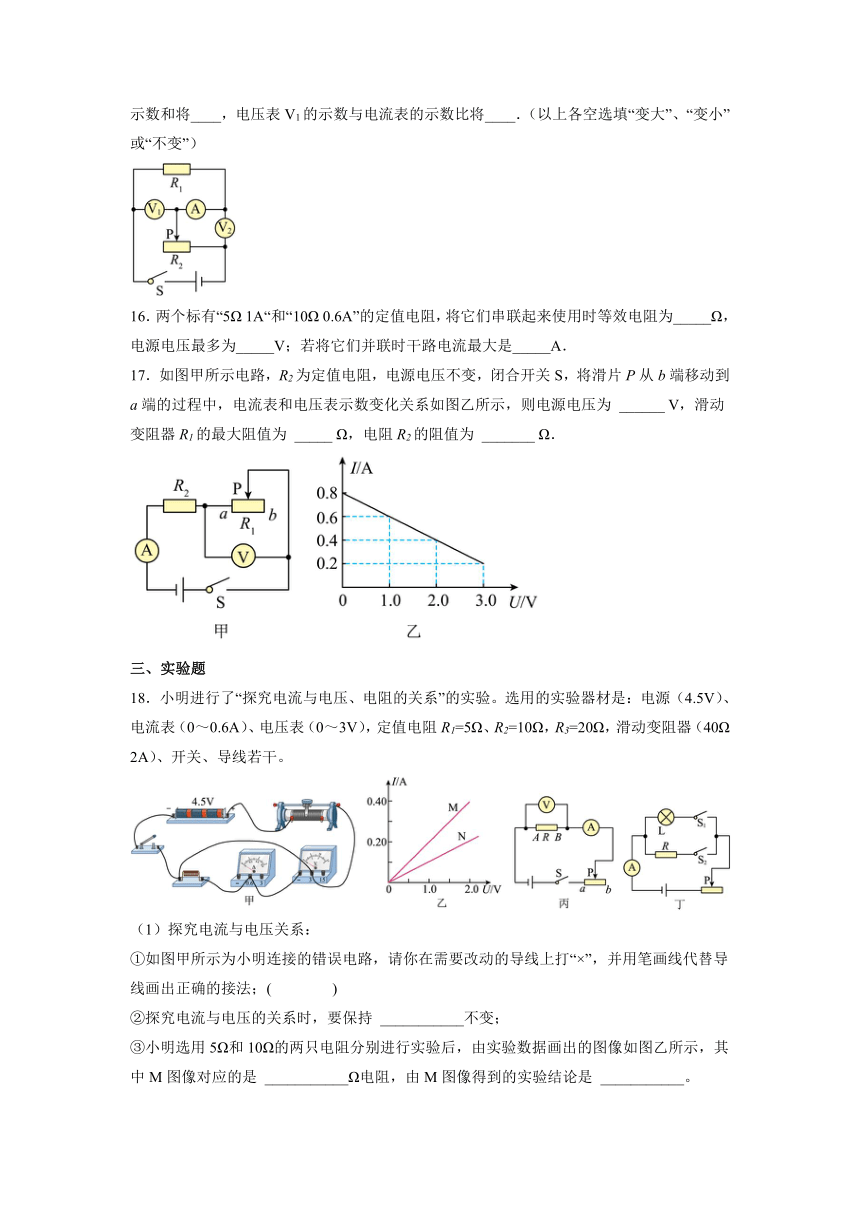

15．如图所示，闭合开关S，当滑片P向右移动时，电压表V1的示数将_____，两电压表的示数和将____，电压表V1的示数与电流表的示数比将____．（以上各空选填“变大”、“变小”或“不变”）
16．两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_____Ω，电源电压最多为_____V；若将它们并联时干路电流最大是_____A．
17．如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为 ______ V，滑动变阻器R1的最大阻值为 _____ Ω，电阻R2的阻值为 _______ Ω．
三、实验题
18．小明进行了“探究电流与电压、电阻的关系”的实验。选用的实验器材是：电源（4.5V）、电流表（0～0.6A）、电压表（0～3V），定值电阻R1=5Ω、R2=10Ω，R3=20Ω，滑动变阻器（40Ω 2A）、开关、导线若干。
（1）探究电流与电压关系：
①如图甲所示为小明连接的错误电路，请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接法；( )
②探究电流与电压的关系时，要保持 ___________不变；
③小明选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图像如图乙所示，其中M图像对应的是 ___________Ω电阻，由M图像得到的实验结论是 ___________。
（2）探究电流与电阻的关系：
①该电路中定值电阻两端电压的取值范围是 ___________V到 ___________V；
②实验中，如图丙所示，当AB间的电阻R由10Ω换成5Ω时，闭合开关，电压表示数 ___________（选填“变大”、“变小”或“不变”），将滑动变阻器的滑片向 ___________（选填“a”或“b”）移动，目的是 ___________；
（3）小明找来了一个正常发光电流为I0的小灯泡，已知阻值的定值电阻R和最大阻值未知的滑动变阻器，连接如图丁所示的电路想要测出小灯泡正常发光时的电阻；
①闭合开关S2，将滑动变阻器滑片滑至最 ___________（选填“左”或“右”）端，读出此时电流表示数I1，电源电压为 ___________；
②将滑动变阻器滑片重新调至最大后只闭合开关S1，调节滑动变阻器滑片至电流表示数为 ___________，灯泡正常发光；
③只闭合开关S2，滑片P ___________（选填“向左移”、“向右移”或“保持不变”），读出此时电流表示数为I2；
④正常发光时小灯泡两端的电压为 ___________。（用题中所给物理量表示）
四、计算题
19．如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Ω滑动变阻器R3上标有“30Ω 1A”字样。当滑动变阻器R3的滑片Р调到最左端，闭合开关S1、S2时，电压表的示数为3V，电流表的示数为0.5A。求：
（1）定值电阻R1的阻值是多少？
（2）只闭合开关S1，滑动变阻器R3的滑片Р调到最右端时，电压表的示数是多少？
（3）只闭合开关S2，电路中最大电流是多少？
20．如图所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图线段AB表示．求：
（1）电源电压．
（2）滑片P滑到ab中点时电压表的示数．
参考答案：
1．C 2．B 3．C 4．B 5．B 6．C 7．C 8．A 9．B 10．BD
11．0.3A
12．6 20
13．0.15 3
14．14
15．变大 不变 不变
16．15 9 1.5A
17．4 ； 15 ； 5；
18． 电阻 5 电阻一定时，电流与电压成正比 1.5V 3V 变小 a 控制电阻的电压不变 左 I1R I0 保持不变 I0×[]
19．（1）15Ω；（2）1V；（3）0.3A
20．（1）6V （2）3V
