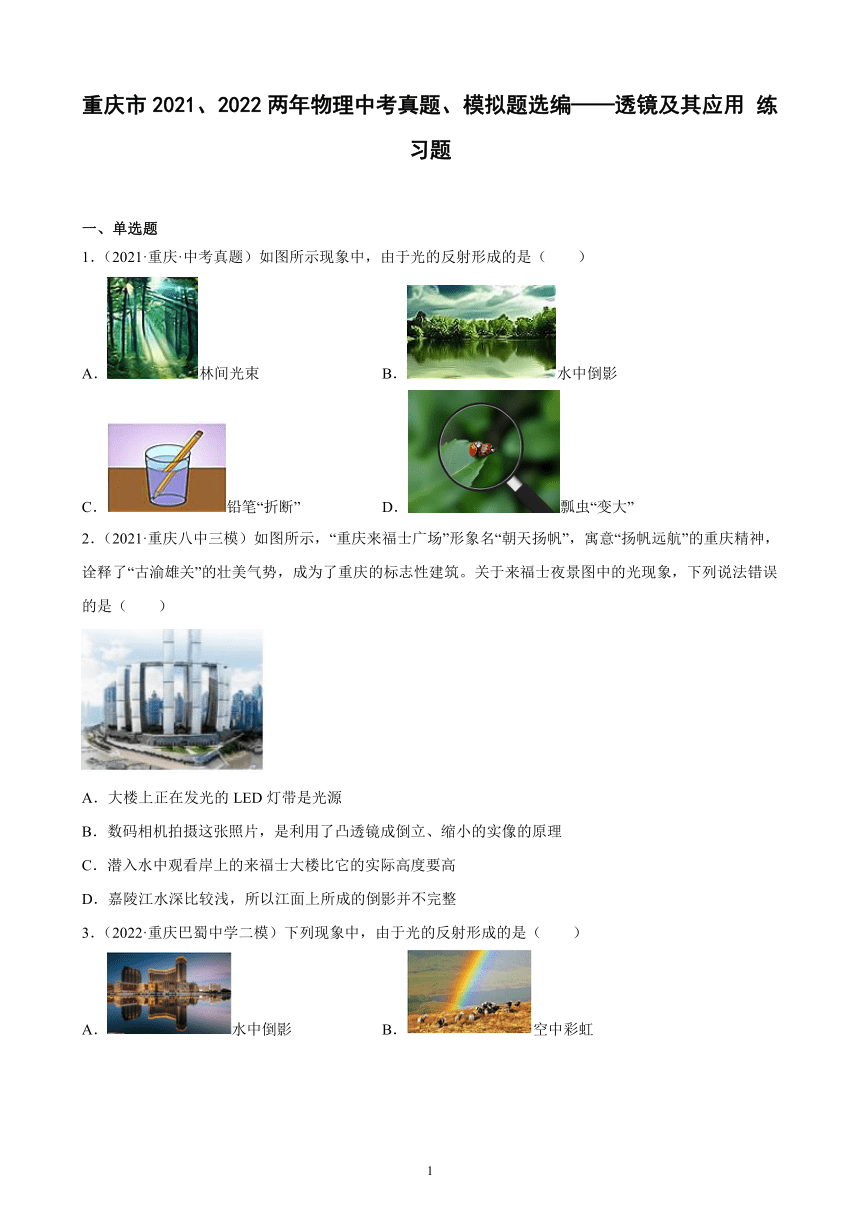

重庆市2021、2022两年物理中考真题、模拟题选编——透镜及其应用 练习题（有解析）

重庆市2021、2022两年物理中考真题、模拟题选编——透镜及其应用 练习题
一、单选题
1．（2021·重庆·中考真题）如图所示现象中，由于光的反射形成的是（　　）
A．林间光束 B．水中倒影
C．铅笔“折断” D．瓢虫“变大”
2．（2021·重庆八中三模）如图所示，“重庆来福士广场”形象名“朝天扬帆”，寓意“扬帆远航”的重庆精神，诠释了“古渝雄关”的壮美气势，成为了重庆的标志性建筑。关于来福士夜景图中的光现象，下列说法错误的是（　　）
A．大楼上正在发光的LED灯带是光源
B．数码相机拍摄这张照片，是利用了凸透镜成倒立、缩小的实像的原理
C．潜入水中观看岸上的来福士大楼比它的实际高度要高
D．嘉陵江水深比较浅，所以江面上所成的倒影并不完整
3．（2022·重庆巴蜀中学二模）下列现象中，由于光的反射形成的是（　　）
A．水中倒影 B．空中彩虹
C．林间光束 D．相机摄影

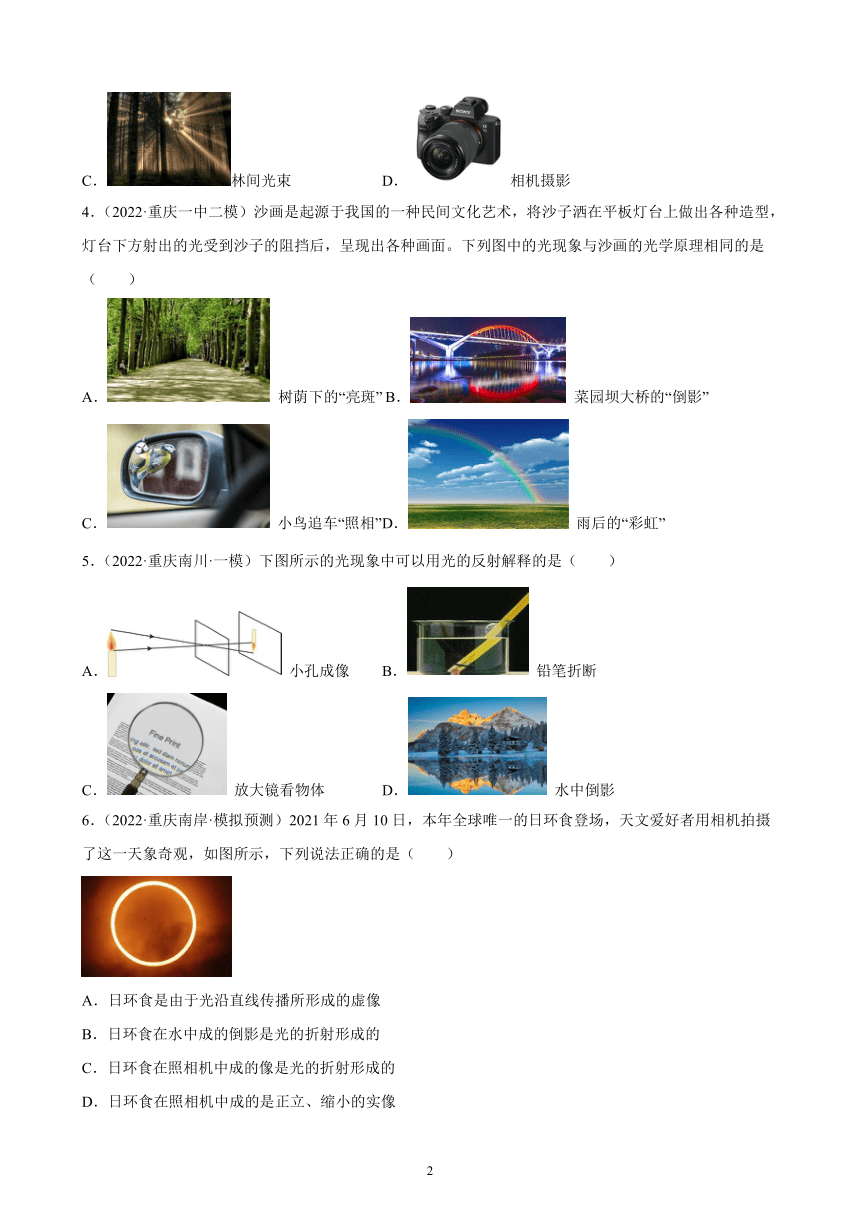

4．（2022·重庆一中二模）沙画是起源于我国的一种民间文化艺术，将沙子洒在平板灯台上做出各种造型，灯台下方射出的光受到沙子的阻挡后，呈现出各种画面。下列图中的光现象与沙画的光学原理相同的是（　　）
A． 树荫下的“亮斑” B． 菜园坝大桥的“倒影”
C． 小鸟追车“照相” D． 雨后的“彩虹”
5．（2022·重庆南川·一模）下图所示的光现象中可以用光的反射解释的是（　　）
A． 小孔成像 B． 铅笔折断
C． 放大镜看物体 D． 水中倒影
6．（2022·重庆南岸·模拟预测）2021年6月10日，本年全球唯一的日环食登场，天文爱好者用相机拍摄了这一天象奇观，如图所示，下列说法正确的是（　　）
A．日环食是由于光沿直线传播所形成的虚像
B．日环食在水中成的倒影是光的折射形成的
C．日环食在照相机中成的像是光的折射形成的
D．日环食在照相机中成的是正立、缩小的实像

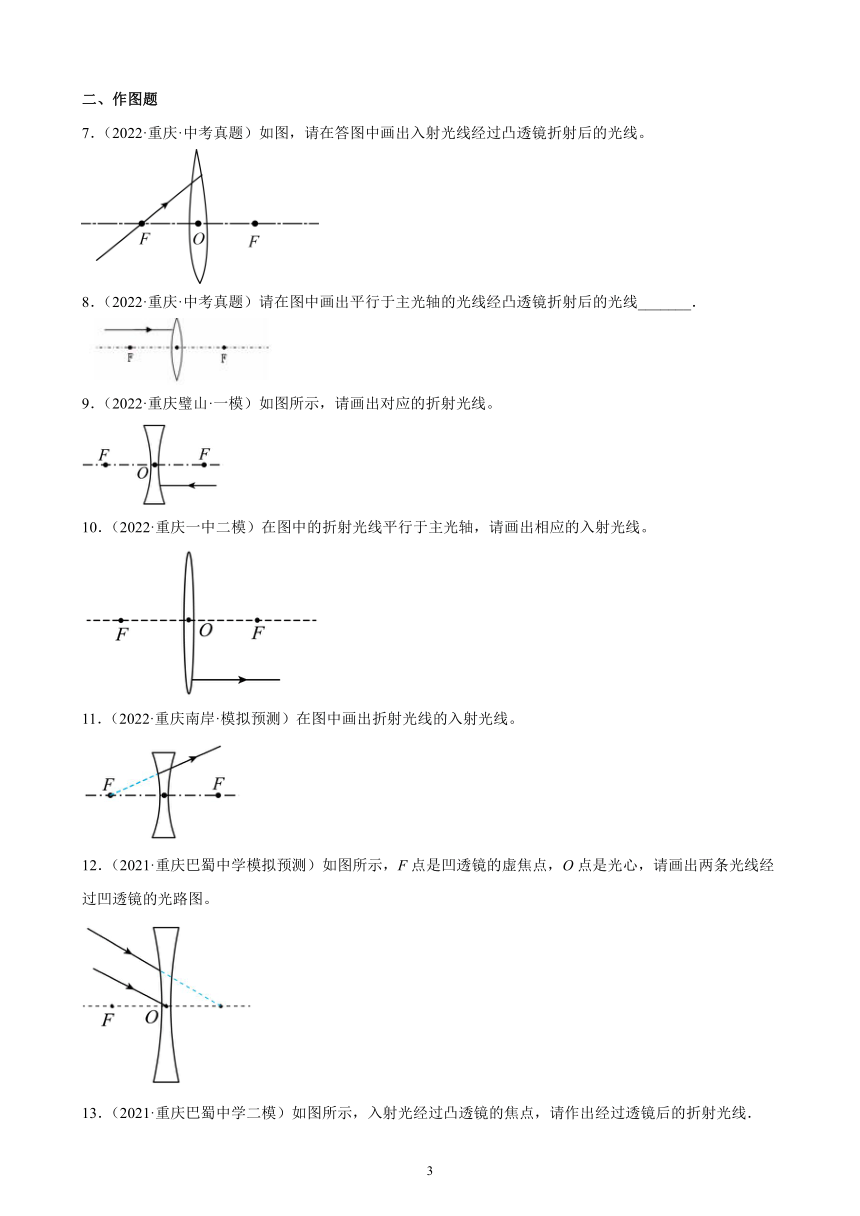

二、作图题
7．（2022·重庆·中考真题）如图，请在答图中画出入射光线经过凸透镜折射后的光线。
8．（2022·重庆·中考真题）请在图中画出平行于主光轴的光线经凸透镜折射后的光线_______．
9．（2022·重庆璧山·一模）如图所示，请画出对应的折射光线。
10．（2022·重庆一中二模）在图中的折射光线平行于主光轴，请画出相应的入射光线。
11．（2022·重庆南岸·模拟预测）在图中画出折射光线的入射光线。
12．（2021·重庆巴蜀中学模拟预测）如图所示，F点是凹透镜的虚焦点，O点是光心，请画出两条光线经过凹透镜的光路图。
13．（2021·重庆巴蜀中学二模）如图所示，入射光经过凸透镜的焦点，请作出经过透镜后的折射光线．

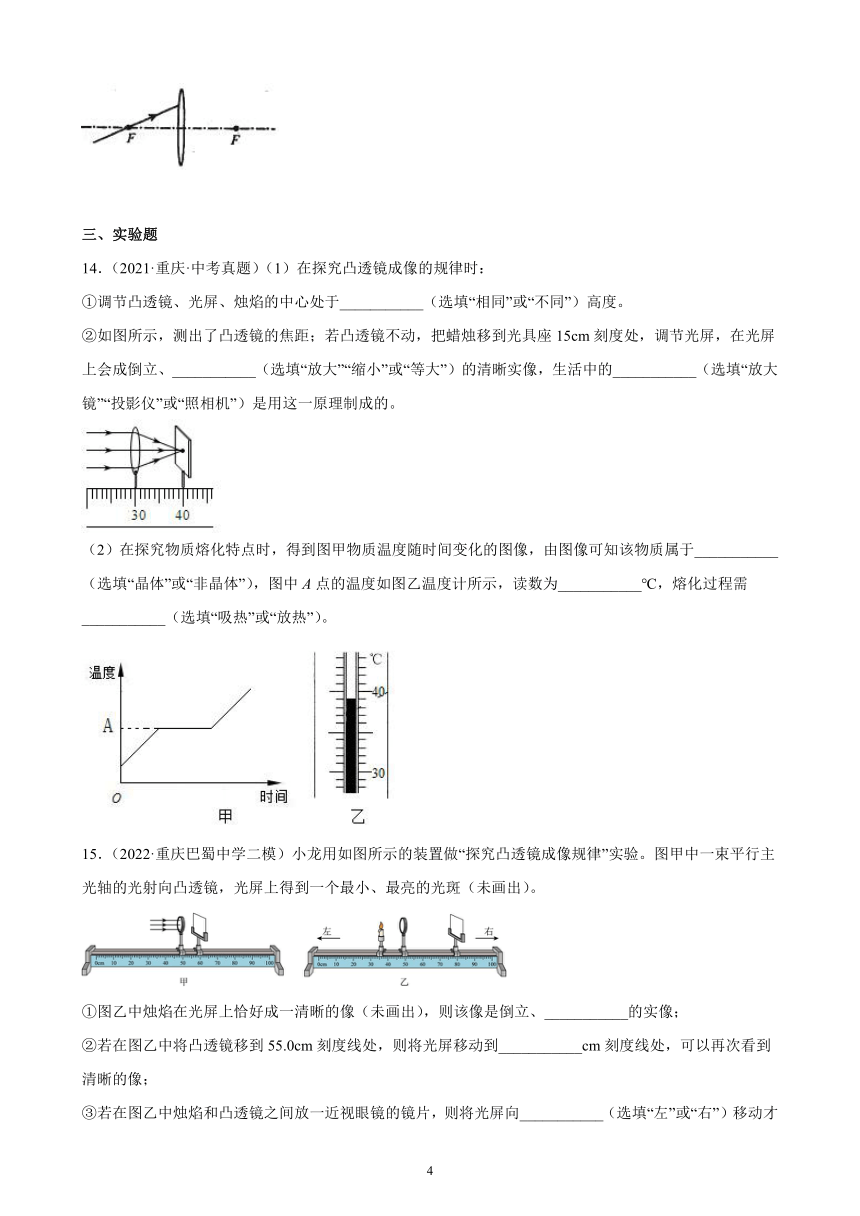

三、实验题
14．（2021·重庆·中考真题）（1）在探究凸透镜成像的规律时：
①调节凸透镜、光屏、烛焰的中心处于___________（选填“相同”或“不同”）高度。
②如图所示，测出了凸透镜的焦距；若凸透镜不动，把蜡烛移到光具座15cm刻度处，调节光屏，在光屏上会成倒立、___________（选填“放大”“缩小”或“等大”）的清晰实像，生活中的___________（选填“放大镜”“投影仪”或“照相机”）是用这一原理制成的。
（2）在探究物质熔化特点时，得到图甲物质温度随时间变化的图像，由图像可知该物质属于___________（选填“晶体”或“非晶体”），图中A点的温度如图乙温度计所示，读数为___________℃，熔化过程需___________（选填“吸热”或“放热”）。
15．（2022·重庆巴蜀中学二模）小龙用如图所示的装置做“探究凸透镜成像规律”实验。图甲中一束平行主光轴的光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
①图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、___________的实像；
②若在图乙中将凸透镜移到55.0cm刻度线处，则将光屏移动到___________cm刻度线处，可以再次看到清晰的像；
③若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向___________（选填“左”或“右”）移动才能再次看到清晰的像。

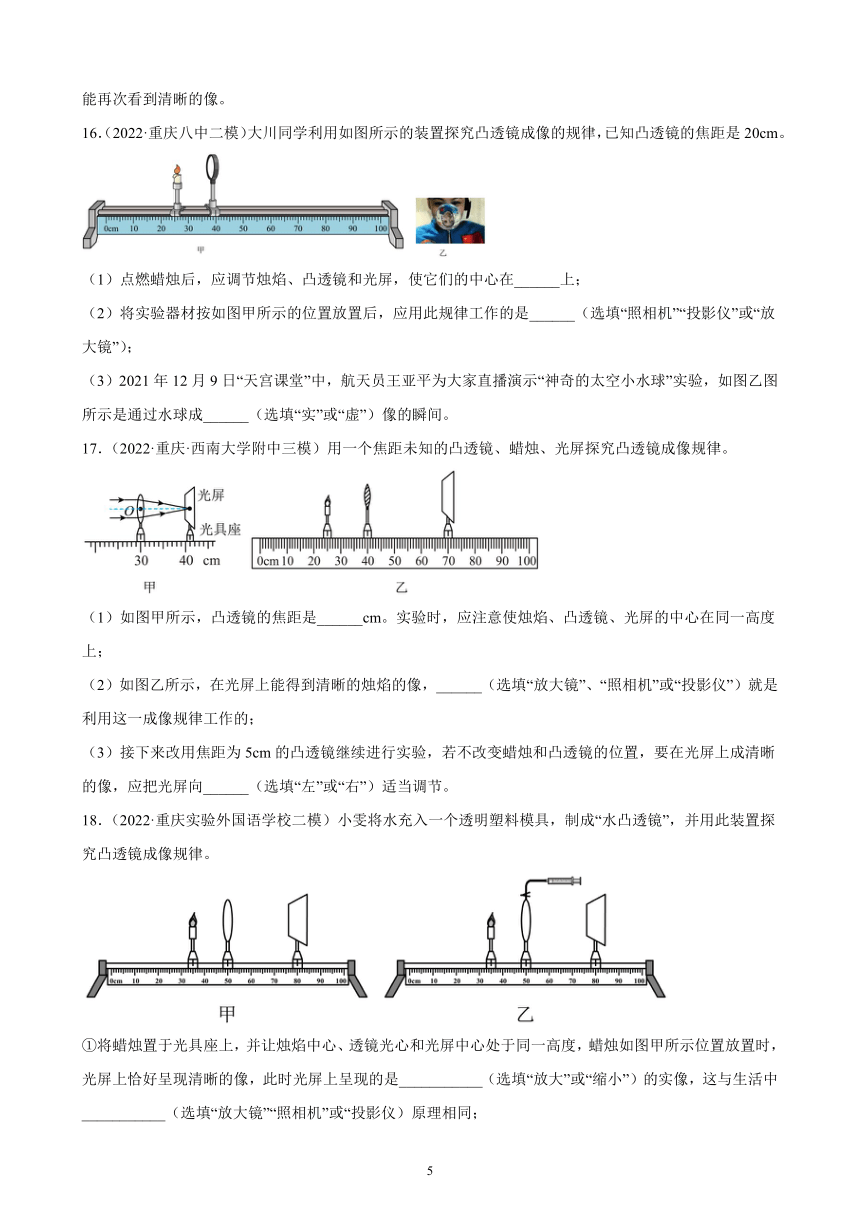

16．（2022·重庆八中二模）大川同学利用如图所示的装置探究凸透镜成像的规律，已知凸透镜的焦距是20cm。
（1）点燃蜡烛后，应调节烛焰、凸透镜和光屏，使它们的中心在______上；
（2）将实验器材按如图甲所示的位置放置后，应用此规律工作的是______（选填“照相机”“投影仪”或“放大镜”）；
（3）2021年12月9日“天宫课堂”中，航天员王亚平为大家直播演示“神奇的太空小水球”实验，如图乙图所示是通过水球成______（选填“实”或“虚”）像的瞬间。
17．（2022·重庆·西南大学附中三模）用一个焦距未知的凸透镜、蜡烛、光屏探究凸透镜成像规律。
（1）如图甲所示，凸透镜的焦距是______cm。实验时，应注意使烛焰、凸透镜、光屏的中心在同一高度上；
（2）如图乙所示，在光屏上能得到清晰的烛焰的像，______（选填“放大镜”、“照相机”或“投影仪”）就是利用这一成像规律工作的；
（3）接下来改用焦距为5cm的凸透镜继续进行实验，若不改变蜡烛和凸透镜的位置，要在光屏上成清晰的像，应把光屏向______（选填“左”或“右”）适当调节。
18．（2022·重庆实验外国语学校二模）小雯将水充入一个透明塑料模具，制成“水凸透镜”，并用此装置探究凸透镜成像规律。
①将蜡烛置于光具座上，并让烛焰中心、透镜光心和光屏中心处于同一高度，蜡烛如图甲所示位置放置时，光屏上恰好呈现清晰的像，此时光屏上呈现的是___________（选填“放大”或“缩小”）的实像，这与生活中___________（选填“放大镜”“照相机”或“投影仪）原理相同；
②保持图甲中各物体位置不变，缓慢向透镜中注水，如图乙所示，凸透镜厚度增加焦距变小，光屏上的像逐渐模糊，为使像变清晰，应___________（选填“向左”或“向右）移动光屏。
19．（2022·重庆大渡口·二模）在“探究凸透镜成像规律”的实验中，按图装配仪器（图中F点是焦点，H点是2倍焦距处），此时光屏上得到一个清晰的像。为了使像能在光屏的中央，应把蜡烛向_______（填“上”或“下）调，若将蜡烛移到B点，观察到的像位于透镜________（填“左”或“右”）侧，利用凸透镜这一成像原理制成的光学器件是________。
20．（2022·重庆实验外国语学校一模）（1）丽丽用如图甲所示的装置探究平面镜成像的特点。
①在玻璃板前面放点燃的蜡烛甲，再拿与之相同的蜡烛乙，竖立在玻璃板后面并移动，直到与甲的像重合。这样做是为了比较像与物______的关系；
②在寻找蜡烛甲所成的像位置时，丽丽眼睛应在玻璃板放有蜡烛______（选填“甲”或“乙”）的一侧观察；
③丽丽在实验过程中发现玻璃板中的像有重影，可能的原因是玻璃板太______（选填“厚”或“薄”）；
（2）张充同学用如图乙和丙所示的装置做“探究凸送镜成像规律”的实验。图乙中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）；
①该透镜的焦距为______cm；
②图丙中，烛焰在光屏上恰好成一清听的像（未出），则该像是倒立，______的实像；（选填“放大”、“缩小”或“等大”）
③若在图丙中将凸透镜移到55cm刻度线处，则将光屏移动到______cm刻度线处，可以再次看到消晰的像。
21．（2022·重庆市杨家坪中学二模）小明在做“探究凸透镜成像规律”的实验：
(1)在调整器材高度时，应______（选填“点燃”或“不点燃”）蜡烛；
(2)如图所示，此时光屏上出现烛焰清晰的像，日常生活中______（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像规律工作的；
(3)如果保持透镜和蜡烛位置不变，将光屏向左移动一小段距离，光屏上的像变模糊，要使光屏上重新得到烛焰清晰的像，则应该在透镜和蜡烛之间放置一个______（选填“近视眼镜”或“远视眼镜”）。
22．（2021·重庆渝北·模拟预测）小北用如图做凸透镜成像的实验时
①将凸透镜、蜡烛和光屏置于水平光具座上。点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在_________；
②调节好装置，将蜡烛放在2倍焦距之外时，光屏上能成________（选填“放大”或“缩小”）、倒立的实像。生活中常用的_________是利用这一成像规律制作的（选填“照相机”“投影仪”或“放大镜”）。
23．（2021·重庆九龙坡·模拟预测）在探究凸透镜成像的实验中：
①让凸透镜正对着太阳，得到图甲所示的光路图，由图可知，该凸透镜的焦距为___________cm；
②如图乙所示，当烛焰距凸透镜15cm时，移动光屏，可以在光屏上得到一个清晰倒立、___________（选填“放大”或“缩小”）的实像；
③将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时为了观察烛焰所成虚像的特点，正确的操作是___________。
24．（2021·重庆一中一模）小强同学在物理实验室先后完成了以下两个实验。
（1）利用如图所示的实验装置，探究“固体熔化时温度的变化规律”。实验时先将固体物质和温度计放入试管内，再放入大烧杯的水中，观察固体的熔化过程。试管内物质在熔化过程中，温度保持不变且温度计示数如图所示，此时温度为___________ ℃，该物质属于___________ （选填“晶体”或“非晶体”）。
（2）用一个焦距未知的凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律：
①如图甲所示，他先用一束平行于凸透镜主光轴的光线经过凸透镜后，移动光屏直到在光屏上形成了一个最小、最亮的光斑。由此可知，该凸透镜的焦距是___________cm。
②接着小强调节蜡烛，凸透镜和光屏的位置，如图乙所示，可以发现光屏上得到一个倒立、___________（选填“放大”、“缩小”或“等大”）的清晰实像，生活中的___________（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
参考答案：
1．B
【详解】A．林间光束是由光沿直线传播形成的，故A不符合题意；
B．平静的水面相当于平面镜，水中倒影是平面镜成像现象，故属于光的反射，故B符合题意；
C．铅笔在水面“折断”是由于光从水中通过空气进入人的眼睛时，光线的传播方向发生改变而形成的虚像，故属于光的折射现象，故C不符合题意；
D．瓢虫“变大”属于凸透镜成像，是光的折射形成的，故D不符合题意。
故选B。
2．D
【详解】A．能够自行发光的物体叫做光源，大楼上正在发光的LED灯带是光源，故A正确，A不符合题意；
B．照相机的成像原理是，物距大于2倍焦距，成倒立、缩小的实像，故B正确，B不符合题意；
C．潜入水中观看岸上的来福士大楼，是大楼发生漫反射的光斜射到水面时，发生折射进入水中后靠近法线，进入眼睛，而人逆着光的方向看上去形成的虚像，所以比它的实际高度要高，故C正确，C不符合题意；
D．湖面相当于平面镜，根据平面镜成像的特点，像与物大小相等，到平面镜的距离相等，与江水深浅无关，故D错误，D符合题意。
故选D。
3．A
【详解】A．水中倒影是由于光的反射形成的，故A符合题意；
B．空中彩虹是色散现象，是由于光的折射形成的，故B不符合题意；
C．林间光束是由于光的直线传播形成的，故C不符合题意；
D．相机摄影应用了凸透镜成像，凸透镜成像的原理是光的折射，故D不符合题意。
故选A。
4．A
【详解】灯台下方射出的光透过平板，部分受到沙子的阻挡，形成明暗对比，呈现出各种画面，该现象的形成原因是光在同种均匀介质中沿直线传播；
A．树荫下的“亮斑”是小孔成像现象，是光的直线传播形成的，故A符合题意；
B．菜园坝大桥的“倒影”，是平面镜成像现象，是由光的反射形成的，故B不符合题意；
C．车的后视镜一般是凸面镜，小鸟追车“照相”，属于光的反射现象，故C不符合题意；
D．雨后的“彩虹”是光的色散，是由光的折射形成的，故D不符合题意。
故选A。
5．D
【详解】A．小孔成像是光在同一均匀介质中沿直线传播形成的，故A不符合题意；
B．铅笔折断是铅笔反射的光在水中进入空气时发生折射，折射角大于入射角造成的，是光的折射，故B不符合题意；
C．放大镜看物体属于凸透镜成像规律及其应用，是光的折射，故C不符合题意；
D．水中倒影属于平面镜成像，属于光的反射，故D符合题意。
故选D。
6．C
【详解】A．日环食是由于光沿直线传播形成的，中间的阴影是被地球挡住了太阳光的原因，故A错误；
B．日环食在水中成的倒影是光在水面上反射形成的，和平面镜成像原理相同，故B错误；
C．照相机的镜头是凸透镜，光经过凸透镜折射后会聚成像，故C正确；
D．日环食在照相机的二倍焦距外，成的是倒立缩小实像，故D错误。
故选C。
7．
【详解】过凸透镜焦点的光线经凸透镜折射后将平行于主光轴射出，如下图所示：
8．见解析
【详解】根据凸透镜焦点的定义可知，平行于主光轴的光线经凸透镜折射后，折射光线会经过焦点，据此画出折射光线，如图：
点睛：涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．
9．
【详解】由图可知，入射光线平行于主光轴，所以折射光线的反向延长线过凹透镜的虚焦点，如图所示：
10．
【详解】根据通过焦点的光线经凸透镜折射后将平行于主光轴，画出相应的入射光线，如图所示
11．
【详解】由图知，通过凹透镜的折射光线的反向延长线过异侧焦点，那么入射光线平行于主光轴，如图所示：
12．
【详解】经过光心的光线传播方向不变；射向凹透镜另外一侧虚焦点的光线经凹透镜折射后，折射光线平行于主光轴射出，如下图所示：
13．
【详解】由图可知，入射光线过焦点，则经凸透镜折射后折射光线平行于主光轴；如图所示：
【点睛】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
14． 相同 放大 投影仪 晶体 39 吸热
【详解】（1）①[1]实验前要调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在同一高度，其目的是使像能成在光屏的中央。
②[2][3]由图可知凸透镜的焦距为
f=40.0cm-30.0cm=10.0cm
凸透镜不动，把蜡烛移到光具座15cm刻度处，物距为15cm，物距大于1倍焦距小于2倍焦距，在光屏上会成倒立、放大的清晰实像，投影仪应用此原理制成的。
（2）[4]由图甲可知，物质熔化过程中，温度不变，属于晶体。
[5]图中A点的温度如图乙温度计所示，温度计的分度值是1℃，温度计的示数是39℃。
[6]固体熔化时需要吸收热量。
15． 放大 75.0 右
【详解】①[1]由图1甲可知，平行于主光轴光线经凸透镜后光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为
f=60.0cm 50.0cm=10.0cm
在图1乙中物距为
u=50.0cm 35.0cm=15.0cm
物体在一倍焦距和两倍焦距之间，且像距大于物距，故成的是倒立的放大的实像。
②[2]若在图乙中将凸透镜移到55cm刻度线处，物距为
u′=55.0cm 35.0cm=20.0cm
此时的物距为两倍的焦距，那么像距也是两倍的焦距，成的是等大的像，故光屏需要移动至 55.0cm+20cm=75.0cm。
③[3]近视眼镜镜片是凹透镜，会使光线发散，烛焰和凸透镜之间放一近视眼镜的镜片，像距变大，故将光屏向右远离透镜的方向移动。
16． 同一高度 放大镜 实
【详解】（1）[1]点燃蜡烛后，为了使像成在光屏中央，应调节烛焰、凸透镜和光屏，使它们的中心在同一高度上。
（2）[2]将实验器材按如图甲所示的位置放置后，由图可知，物距u=15.00cm，物距小于焦距，此时成正立放大的虚像，应用此规律工作的是放大镜。
（3）2021年12月9日“天宫课堂”中，航天员王亚平为大家直播演示“神奇的太空小水球”实验，如图乙所示通过水球成的是倒立的像，所以是实像。
17． 11.0 投影仪 左
【详解】（1）[1]如图甲所示，凸透镜的焦距
f=41.0cm-30.0cm=11.0cm
（2）[2]由图乙知
2f＞u＞f
凸透镜成倒立、放大的实像，利用这个规律制成的光学仪器是投影仪。
（3）[3]改用焦距为5cm的凸透镜继续进行实验，若不改变蜡烛和凸透镜的位置，物距
u>2f
像距
2f＞v＞f
所以像应该在45cm~50cm之间，故光屏应该向左移动，才能在光屏上成清晰的像。
18． 放大 投影仪 向左
【详解】①[1][2]由图甲可知，物距小于像距，根据凸透镜成像的规律，故此时光屏上呈现的是倒立放大的实像，生活中的投影仪就是利用的该原理。
②[3]缓慢向透镜中注水，凸透镜厚度增加焦距变小，凸透镜对光的会聚本领增强，像距变小，故为使像变清晰，应向左移动光屏。
19． 上 左 放大镜
【详解】[1]为了使像能成在光屏的中央，应把蜡烛向上移动、保证蜡烛、凸透镜、光屏三者的中心大致在同一高度。
[2][3]蜡烛移到B点，蜡烛咋凸透镜的一倍焦距以内，在物体的同侧得到一个正立、放大的虚像，即透镜的左侧，该现象可应用于放大镜。
20． 大小 甲 厚 10.0 放大 75
【详解】（1）①[1]在玻璃板前面放点燃的蜡烛甲，再拿与之相同的蜡烛乙，竖立在玻璃板后面并移动，直到与甲的像重合，说明像和物大小相等，这样做是为了比较像与物的大小关系。
②[2]因为平面镜成的像是虚像，在像位置的同侧看不到，所以在寻找蜡烛甲所成的像位置时，丽丽眼睛应在玻璃板放有蜡烛甲的一侧观察。
③[3]丽丽在实验过程中发现玻璃板中的像有重影，可能的原因是玻璃板太厚，蜡烛通过玻璃板前后两个面分别成像。
（2）①[4]由图乙中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑，该光斑到透镜中心距离是该透镜的焦距。该刻度尺的分度值为1 cm，所以该透镜的焦距为
②[5]图丙中，像距
物距
所以像距大于物距，即该像是倒立，放大的实像。
③[6]若在图丙中将凸透镜移到55cm刻度线处，此时物距
蜡烛位于凸透镜的二倍焦距处，成倒立等大的实像，此时像距等于物距，即
所以则将光屏移动到75cm刻度线处，可以再次看到消晰的像。
21． 点燃 投影仪 远视眼镜
【详解】(1)[1]根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前。
(2)[2]如图，物距小于像距，成倒立、放大的实像，日常生活中投影仪就是利用这一原理制成的。
(3)[3]把光屏向左移动一小段距离，要想在光屏上再次得到清晰的像，应使像向左移动，因为凸透镜对光线有会聚作用，故需在凸透镜和蜡烛之间放置适当的凸透镜，远视眼镜就是一种凸透镜。
22． 同一高度 缩小 照相机
【详解】①[1]为了使像成在光屏的中央，应该将凸透镜、蜡烛和光屏置的中心与烛焰的中心大致在同一高度。
②[2][3]根据凸透镜成像的规律：物距大于二倍焦距成倒立、缩小的实像，生活中的照相机是利用这一成像规律制作的。
23． 10.0 放大 从右侧透过凸透镜直接观察所成的像
【详解】①[1]如图，让凸透镜正对着太阳，平行光线经凸透镜折射后会聚于一点，这个点是凸透镜的焦点。焦点到凸透镜光心的距离是凸透镜的焦距，所以凸透镜的焦距是
f=40.0cm-30.0cm=10.0cm
②[2]如图乙，当烛焰距凸透镜15cm时，即物距是15cm，此时物距大于一倍焦距小于二倍焦距成倒立放大的实像。
③[3]当物距
u=5cm＜f
时，物体通过凸透镜成正立放大的虚像，并且虚像和物体在同侧，所以应从右侧透过凸透镜直接观察所成像的特点。
24． 38 晶体 10.0 放大 投影仪
【详解】（1）[1][2]从下到上刻度变小，故为零上，故读数为38℃；由于熔化时温度不变，故是晶体。
（2）①[3] 他先用一束平行于凸透镜主光轴的光线经过凸透镜后，移动光屏直到在光屏上形成了一个最小、最亮的光斑，此光斑为焦点，而焦点与光心的距离即为焦距，焦距为10.0cm；
②[4][5] 如图乙所示，物距小于像距，即物距在一倍焦距和两倍焦距之间，故成的是倒立的放大的实像；投影仪就是利用这一原理制成的。
