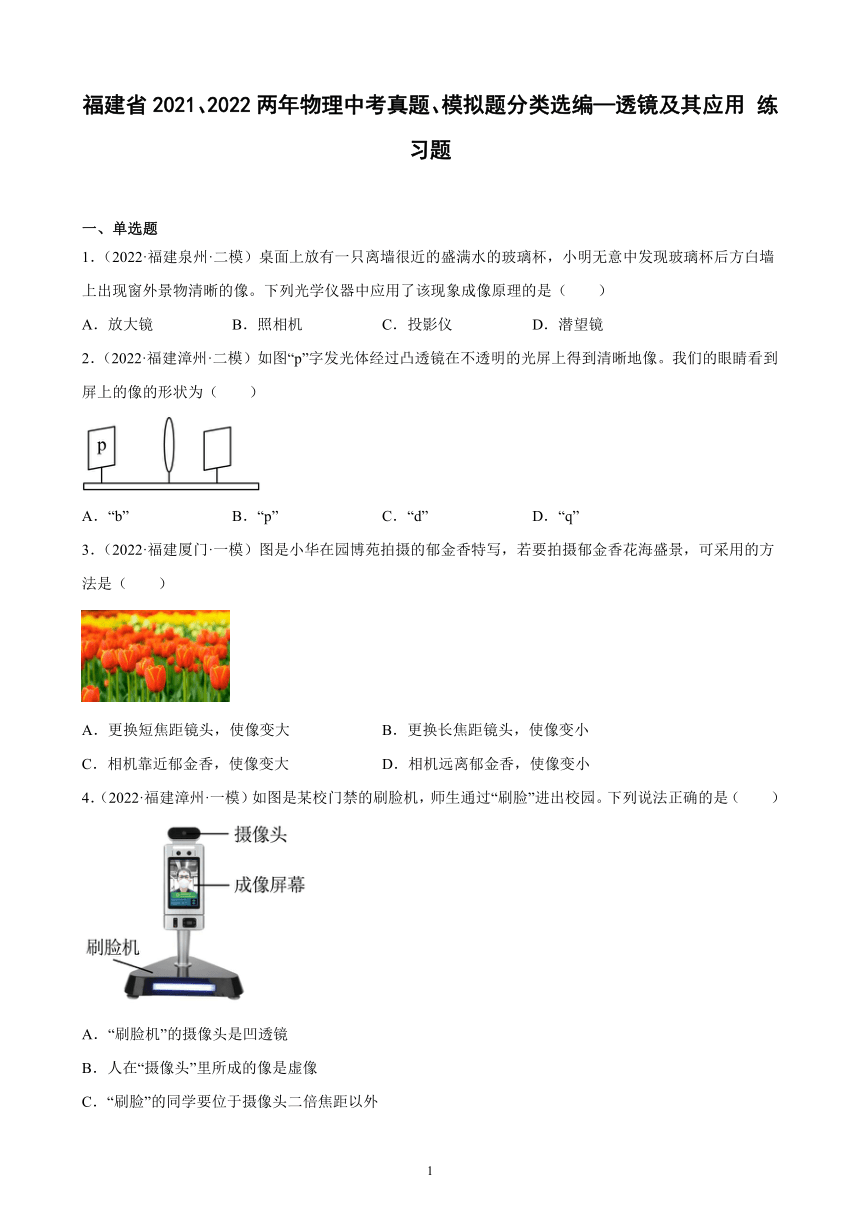

福建省2021、2022两年物理中考真题、模拟题分类选编—透镜及其应用 练习题(含解析)

福建省2021、2022两年物理中考真题、模拟题分类选编—透镜及其应用 练习题
一、单选题
1．（2022·福建泉州·二模）桌面上放有一只离墙很近的盛满水的玻璃杯，小明无意中发现玻璃杯后方白墙上出现窗外景物清晰的像。下列光学仪器中应用了该现象成像原理的是（　　）
A．放大镜 B．照相机 C．投影仪 D．潜望镜
2．（2022·福建漳州·二模）如图“p”字发光体经过凸透镜在不透明的光屏上得到清晰地像。我们的眼睛看到屏上的像的形状为（　　）
A．“b” B．“p” C．“d” D．“q”
3．（2022·福建厦门·一模）图是小华在园博苑拍摄的郁金香特写，若要拍摄郁金香花海盛景，可采用的方法是（　　）
A．更换短焦距镜头，使像变大 B．更换长焦距镜头，使像变小
C．相机靠近郁金香，使像变大 D．相机远离郁金香，使像变小
4．（2022·福建漳州·一模）如图是某校门禁的刷脸机，师生通过“刷脸”进出校园。下列说法正确的是（　　）
A．“刷脸机”的摄像头是凹透镜
B．人在“摄像头”里所成的像是虚像
C．“刷脸”的同学要位于摄像头二倍焦距以外
D．要使屏幕上自己的像变小，需靠近“刷脸机”的摄像头

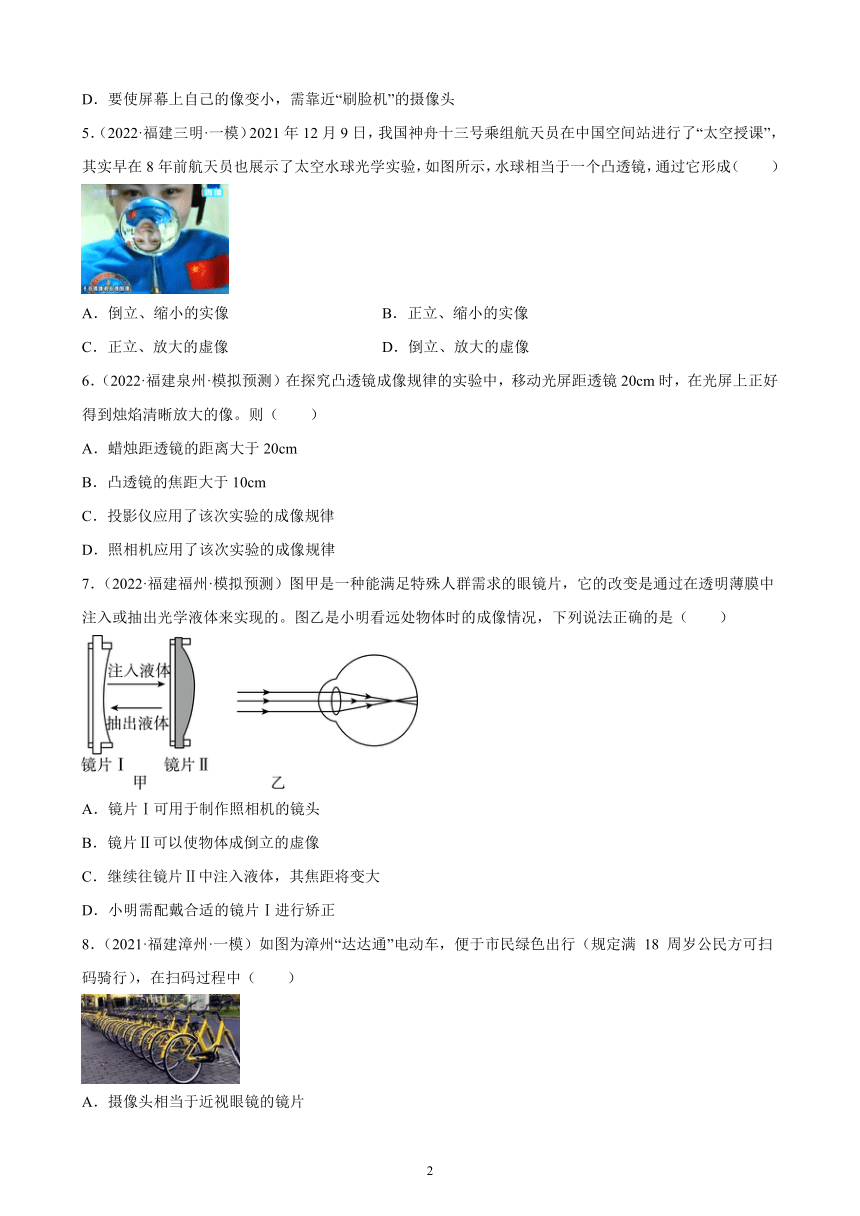

5．（2022·福建三明·一模）2021年12月9日，我国神舟十三号乘组航天员在中国空间站进行了“太空授课”，其实早在8年前航天员也展示了太空水球光学实验，如图所示，水球相当于一个凸透镜，通过它形成（　　）
A．倒立、缩小的实像 B．正立、缩小的实像
C．正立、放大的虚像 D．倒立、放大的虚像
6．（2022·福建泉州·模拟预测）在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像。则（　　）
A．蜡烛距透镜的距离大于20cm
B．凸透镜的焦距大于10cm
C．投影仪应用了该次实验的成像规律
D．照相机应用了该次实验的成像规律
7．（2022·福建福州·模拟预测）图甲是一种能满足特殊人群需求的眼镜片，它的改变是通过在透明薄膜中注入或抽出光学液体来实现的。图乙是小明看远处物体时的成像情况，下列说法正确的是（　　）
A．镜片Ⅰ可用于制作照相机的镜头
B．镜片Ⅱ可以使物体成倒立的虚像
C．继续往镜片Ⅱ中注入液体，其焦距将变大
D．小明需配戴合适的镜片Ⅰ进行矫正
8．（2021·福建漳州·一模）如图为漳州“达达通”电动车，便于市民绿色出行（规定满 18 周岁公民方可扫码骑行），在扫码过程中（　　）
A．摄像头相当于近视眼镜的镜片
B．若扫码不成功，可能是摄像头离二维码太近
C．二维码位于摄像头的一倍焦距和二倍焦距之间
D．二维码白色部分吸收所有色光，黑色部分反射所有色光

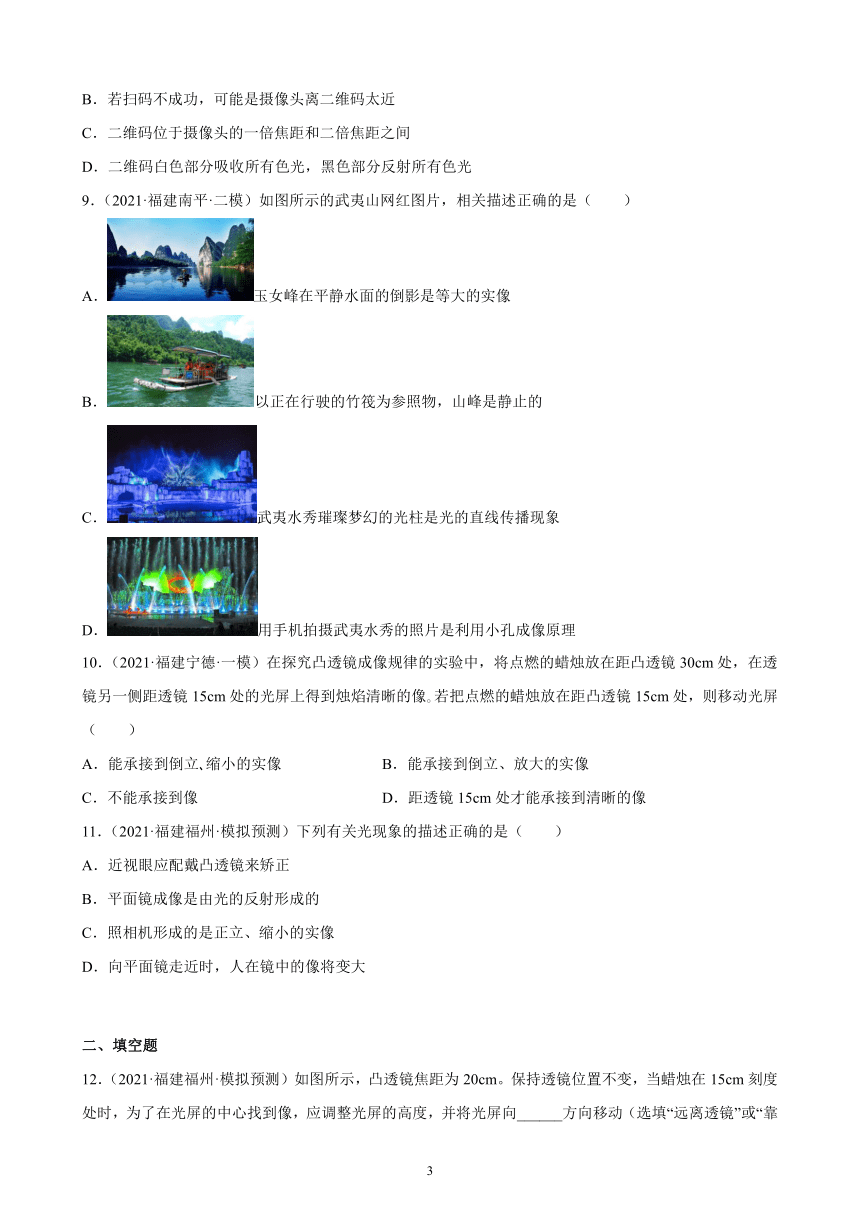

9．（2021·福建南平·二模）如图所示的武夷山网红图片，相关描述正确的是（　　）
A．玉女峰在平静水面的倒影是等大的实像
B．以正在行驶的竹筏为参照物，山峰是静止的
C．武夷水秀璀璨梦幻的光柱是光的直线传播现象
D．用手机拍摄武夷水秀的照片是利用小孔成像原理
10．（2021·福建宁德·一模）在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像 若把点燃的蜡烛放在距凸透镜15cm处，则移动光屏（　　）
A．能承接到倒立 缩小的实像 B．能承接到倒立、放大的实像
C．不能承接到像 D．距透镜15cm处才能承接到清晰的像
11．（2021·福建福州·模拟预测）下列有关光现象的描述正确的是（　　）
A．近视眼应配戴凸透镜来矫正
B．平面镜成像是由光的反射形成的
C．照相机形成的是正立、缩小的实像
D．向平面镜走近时，人在镜中的像将变大
二、填空题

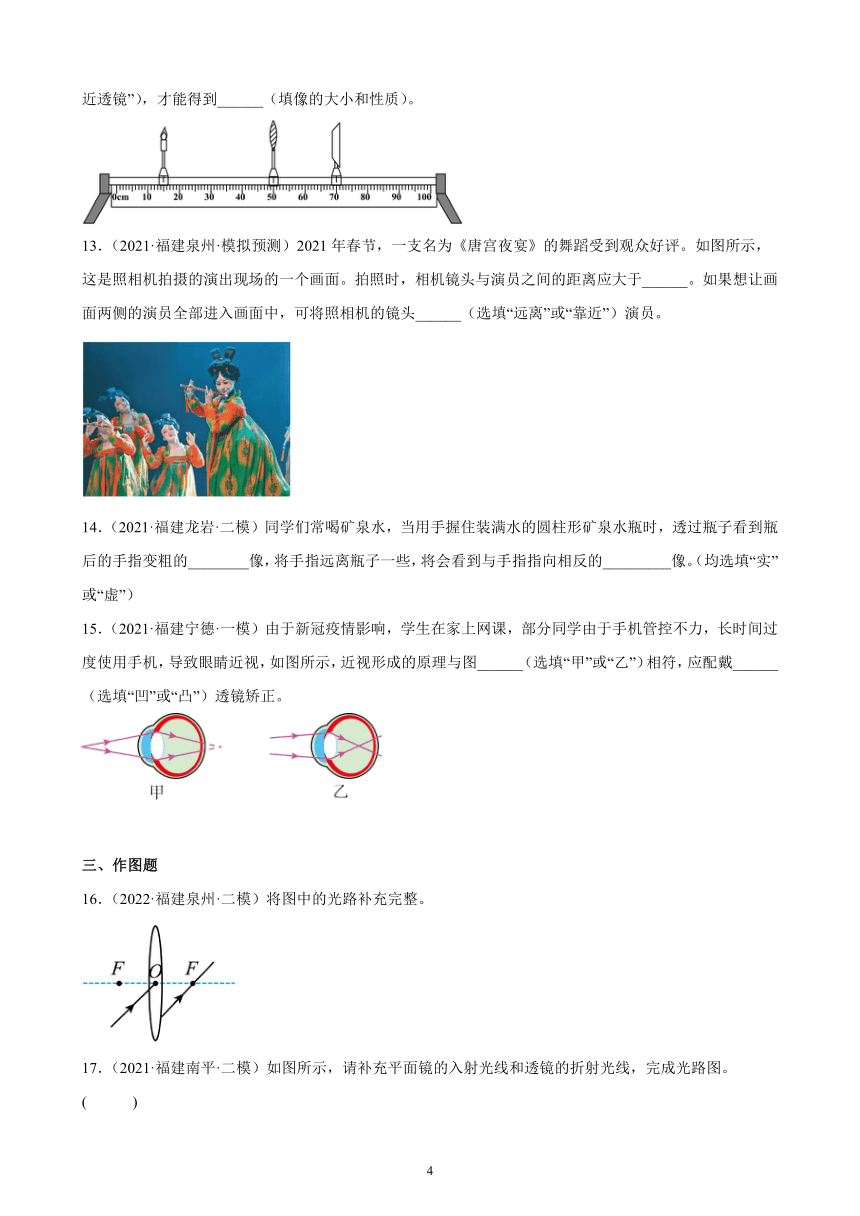

12．（2021·福建福州·模拟预测）如图所示，凸透镜焦距为20cm。保持透镜位置不变，当蜡烛在15cm刻度处时，为了在光屏的中心找到像，应调整光屏的高度，并将光屏向______方向移动（选填“远离透镜”或“靠近透镜”），才能得到______（填像的大小和性质）。
13．（2021·福建泉州·模拟预测）2021年春节，一支名为《唐宫夜宴》的舞蹈受到观众好评。如图所示，这是照相机拍摄的演出现场的一个画面。拍照时，相机镜头与演员之间的距离应大于______。如果想让画面两侧的演员全部进入画面中，可将照相机的镜头______（选填“远离”或“靠近”）演员。
14．（2021·福建龙岩·二模）同学们常喝矿泉水，当用手握住装满水的圆柱形矿泉水瓶时，透过瓶子看到瓶后的手指变粗的________像，将手指远离瓶子一些，将会看到与手指指向相反的_________像。（均选填“实”或“虚”）
15．（2021·福建宁德·一模）由于新冠疫情影响，学生在家上网课，部分同学由于手机管控不力，长时间过度使用手机，导致眼睛近视，如图所示，近视形成的原理与图______（选填“甲”或“乙”）相符，应配戴______（选填“凹”或“凸”）透镜矫正。
三、作图题
16．（2022·福建泉州·二模）将图中的光路补充完整。

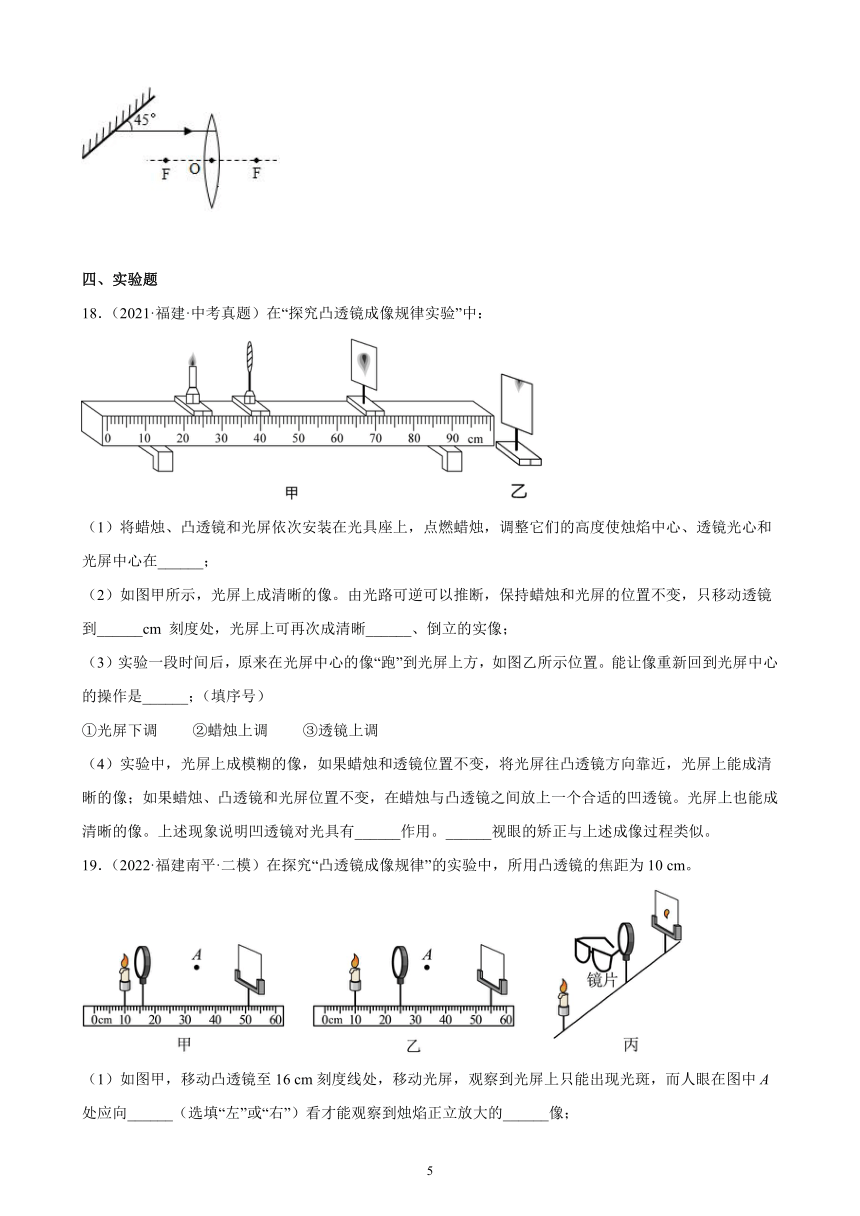

17．（2021·福建南平·二模）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。
( )
四、实验题
18．（2021·福建·中考真题）在“探究凸透镜成像规律实验”中：
（1）将蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛，调整它们的高度使烛焰中心、透镜光心和光屏中心在______；
（2）如图甲所示，光屏上成清晰的像。由光路可逆可以推断，保持蜡烛和光屏的位置不变，只移动透镜到______cm 刻度处，光屏上可再次成清晰______、倒立的实像；
（3）实验一段时间后，原来在光屏中心的像“跑”到光屏上方，如图乙所示位置。能让像重新回到光屏中心的操作是______；（填序号）
①光屏下调 ②蜡烛上调 ③透镜上调
（4）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜。光屏上也能成清晰的像。上述现象说明凹透镜对光具有______作用。______视眼的矫正与上述成像过程类似。
19．（2022·福建南平·二模）在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距为10 cm。
（1）如图甲，移动凸透镜至16 cm刻度线处，移动光屏，观察到光屏上只能出现光斑，而人眼在图中A处应向______（选填“左”或“右”）看才能观察到烛焰正立放大的______像；
（2）如图乙，光屏上呈现清晰的像，此像的性质是倒立______的实像；
（3）如图丙，在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是______镜，可用于矫正______（选填“近视眼”或“远视眼”）。
20．（2022·福建福州·二模）在探究“凸透镜成像规律”的实验中：
（1）将凸透镜正对太阳，移动光屏，直至光屏上出现最小最亮的光斑，如图甲所示，则凸透镜的焦距_______cm。
（2）点燃蜡烛后，需要调整烛焰、凸透镜和光屏的中心大致在_______。
（3）如图乙，光屏上可得到烛焰清晰的像，则像是倒立、_______的______像；保持凸透镜位置不变，移动蜡烛减小物距到如图丙所示位置，在光具座上无论怎样移动光屏都无法在光屏上成像，原因可能是______。
21．（2022·福建泉州·一模）在“探究凸透镜成像规律”实验中，当实验器材处于如图甲所示的位置时光屏上成清晰的像（像未画出）。
（1）如图甲所示物距为______cm。此时光屏上呈清晰的像，该像是倒立______（选填“放大”“等大”或“缩小”）的实像；
（2）甲图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏______（选填“能”或“不能”）承接到像。______就是应用这一原理制成的（选填“照相机”“幻灯机”或“放大镜”）；
（3）甲图中固定蜡烛位置不变，将透镜移到45cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向______（选填“左”或“右”）移动；此时观察到的像如图乙所示的______；
（4）图中将个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是______（选填“近视”或“远视”）眼镜的镜片。
22．（2021·福建漳州·一模）在探究“凸透镜成像规律”实验中：
（1）如图甲，凸透镜的焦距为______ cm；
（2）实验时，应使烛焰、凸透镜、光屏的中心大致在______；
（3）实验中发现光屏上的像如图丙所示，可将光屏向______（填“上”或“下”）移动，使像成在光屏中心；
（4）如图乙，光屏上恰好呈现出烛焰清晰的像，此时光屏上成倒立______的实像；
（5）如图乙，在蜡烛和凸透镜之间放一个近视镜，发现像变模糊，蜡烛应______（填“远离”或“靠近”）凸透镜，才能重新在光屏上得到烛焰清晰的像。
23．（2021·福建三明·一模）实验小组同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。
（1）若在图中所示的位置上，蜡烛成的像是等大、倒立的实像，则实验所用凸透镜的焦距为______cm；
（2）将点燃的蜡烛由图中所示位置向左移至光具座的20cm刻度线时，凸透镜位置保持不变，要想在光屏上重新看到清晰的像，应向______（选填“左”或“右”）移动光屏，光屏上会得到一个______、______的实像。
24．（2021·福建泉州·一模）在做探究凸透镜成像规律的分组实验时，每组使用的凸透镜都相同。
（1）小明先让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，如图甲所示可知，该凸透镜的焦距是______cm；
（2）小刚实验时，蜡烛、凸透镜、光屏在光具座上摆放的位置如图乙所示，其中明显需要调整的是______。调整后，移动光屏得到一个清晰的蜡烛的像。生活中的______就是利用这个原理制成的；
（3）保持凸透镜位置不变，若使蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向______（选填靠近或远离）透镜的方向移动，此时的像与原来的像相比______（选填变大或变小）；
（4）小宏移动蜡烛到另一位置，在光屏总找不到像，物体到凸透镜的距离可能是______
A．20cm B．25cm C．30cm D．8cm
25．（2021·福建南平·二模）如图是小南探究“凸透镜成像规律”的装置，已知凸透镜焦距为10cm。
（1）实验前，应先将烛焰、凸透镜和光屏的中心调节到______；
（2）如图甲，此时光屏上出现______的等大清晰的像（填“倒立”或“正立”）；
（3）若保持凸透镜位置不动，将蜡烛移到光具座20cm的刻度线处，调整光屏后成一清晰的像，成像情况与此类似的是______（填“放大镜”“投影仪”或“照相机”）；
（4）如图乙，小南将一副眼镜放到凸透镜前，光屏上呈现清晰的像。拿走眼镜，需将光屏向凸透镜方向移动，才能在光屏上再次呈现清晰的像，说明该眼镜是______（填“近视”或“远视”）眼镜。
26．（2021·福建莆田·一模）在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图甲所示。
（1）由图甲可知，该凸透镜的焦距是______cm；
（2）将蜡烛、凸透镜和光屏放在光具座上，使烛焰、凸透镜和光屏的中心在______；
（3）调整蜡烛、凸透镜和光屏的位置如乙图所示，在光屏上能成倒立、______的实像；
（4）小明将近视眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，为了能在光屏上再次看到蜡烛清晰的像，应使光屏______（选填“远离”或“靠近”）透镜；
（5）乙图中，将蜡烛向远离凸透镜方向移动一小段距离l1，为使光屏上再次呈现清晰的像，应将光屏向______（选填“远离”或“靠近”）透镜的方向移动一小段距离l1，通过实验可知，l1______l2（选填“＜”“＝”或“＞”）。
参考答案：
1．B
【详解】盛满水的玻璃杯相当于凸透镜，窗外景物和玻璃杯之间的距离大于凸透镜的2倍焦距，成倒立、缩小的实像，照相机应用此原理制成的。
故选B。
2．C
【详解】由图可知，此时物距大于像距，成缩小、倒立（上下和左右颠倒）的实像，故我们看到的像应该是“d”。故C符合题意，ABD不符合题意。
故选C。
3．D
【详解】A．更换短焦距镜头，透镜的会聚能力会更强，则像距会变小，故像变小，但是物距不变，相机拍摄的范围不变，所以不能拍摄郁金香花海盛景。故A不符合题意；
B．更换长焦距镜头，透镜的会聚能力会变弱，则像距会变长，故像变大，但是物距不变，相机拍摄的范围不变，所以不能拍摄郁金香花海盛景。故B不符合题意；
CD．拍完近景，若要拍花海，根据凸透镜成实像时的特点，则需增加物距，同时像距减小，像变小。故C不符合题意，D符合题意。
故选D。
4．C
【详解】ABC．“刷脸机”摄像头的工作原理与照相机相同，“刷脸”时，人要在凸透镜的二倍焦距之外，成的是倒立、缩小的实像，故C正确，AB错误；
D．要使屏幕上自己的像变小，需要减小像距，增大物距，即要远离“刷脸”机镜头，故D错误。
故选C。
5．A
【详解】水球相当于一个凸透镜，宇航员和凸透镜之间的距离大于2倍焦距，此时成的像是倒立、缩小的实像。
故选A。
6．C
【详解】B．光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像，说明像在二倍焦距以外，即
20cm>2f
f<10cm
故B不符合题意；
A．此时物体应在一倍焦距和二倍焦距之间，即物距
10cm故A不符合题意；
CD．在光屏上正好得到烛焰清晰放大的像，投影仪应用了该次实验的成像规律，故C符合题意，D不符合题意。
故选C。
7．D
【详解】A．由图可知，镜片Ⅰ中央薄、两边厚，故为凹透镜，因此不可用于制作照相机的镜头。故A错误；
B．由图可知，镜片Ⅱ中央厚、两边薄，故为凸透镜，根据凸透镜成像规律，无法使物体成倒立的虚像。故B错误；
C．继续往镜片Ⅱ中注入液体，其中央将变得更厚，会聚能力变强，焦距将变小。故C错误；
D．由图乙可知，像成在视网膜的前方，因此小明是近视眼，需要佩戴凹透镜。镜片Ⅰ是凹透镜。故D正确。
故选D。
8．B
【详解】A．摄像头相当于凸透镜的镜片，凸透镜可以矫正远视眼，故A错误；
B．若扫码不成功，可能是物距太小，即摄像头离二维码太近，小于二倍焦距，故B正确；
C．手机摄像头扫描二维码所成的是倒立缩小的实像，故二维码位于手机摄像头的二倍焦距之外，故C错误；
D．黑色条纹吸收所有光线，故黑色条纹不反射色光，而白色条纹能够反射所有色光，故D错误。
故选B。
9．C
【详解】A．玉女峰在平静水面的倒影，属于平面镜成像，成的是等大的虚像，故A错误；
B．以正在行驶的竹筏为参照物，山峰相对于竹筏的位置发生改变，是运动的，故B错误；
C．光在同种、均匀、透明介质中沿直线传播，武夷水秀璀璨梦幻的光柱是光的直线传播现象，故C正确；
D．用手机拍摄武夷水秀的照片是凸透镜成像，属于光的折射，故D错误。
故选C。
10．B
【详解】将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像，此时物距大于像距，说明此时凸透镜成的是倒立、缩小的实像。物距满足
像距满足
若把点燃的蜡烛放在距凸透镜15cm处，此时物距为原来的像距，由于光路可逆，此时像距为原来的物距，即此时像距为30cm。此时物距满足
像距满足
此时凸透镜所成的像是倒立、放大的实像。故B符合题意，ACD不符合题意。
故选B。
11．B
【详解】A．近视眼由于晶状体太厚，折光能力太强，或者眼球前后方向上太长，远处来的光线会聚在视网膜前形成的，所以应佩戴凹透镜来矫正，故A错误；
B．平面镜成像是由物体的光在镜面发生反射，其反射光线的反射延长线在镜面会聚成成像，所以是光的反射形成的，故B正确；
C．照相机成像时，其物距大于二倍焦距，成倒立缩小的实像，故C错误；
D．在平面镜成像中，像与物的大小相等，向平面镜走近时，人的大小不变，则其像的大小也不变，故D错误。
故选B。
12． 远离透镜 倒立、放大、实像
【详解】[1][2]如图所示蜡烛在15cm刻度处，透镜在50cm刻度处，则物距为
u=50cm-15cm=35cm
因为凸透镜焦距为f=20cm，所以物距和焦距关系为
f此时凸透镜成倒立放大实像，物体和像在凸透镜两侧，像距v>2f，即像到凸透镜的距离大于40cm。图中光屏在70cm刻度处，刚好二倍焦距处，所以当透镜位置不变时，应该将光屏向远离透镜方向移动到90cm刻度右边才能找到清晰的像。
13． 二倍焦距 远离
【详解】[1]根据凸透镜成倒立、缩小的实像的条件，拍照时，相机镜头与演员之间的距离应大于二倍焦距。
[2]如果想让画面两侧的演员全部进入画面中，则所成的像变小，应增大物距，减小像距，可将照相机的镜头远离演员。
14． 虚 实
【详解】[1]当用手握住装满水的圆柱形矿泉水瓶时，手指距离瓶子在一倍焦距以内，此时成正立放大的虚像。
[2]将手指远离瓶子一些时，手指到瓶子的距离大于一倍焦距，此时成倒立的实像。
15． 乙 凹
【详解】[1]近视眼的像成在视网膜前，故与乙图相符。
[2]凹透镜对光线具有会聚作用，能使像距变近，凹透镜对光线具有发散作用，能使像距变远，故近视眼用凹透镜矫正。
16．
【详解】过凸透镜光心的光线传播方向不变，平行与主光轴的光线交于凸透镜的焦点，故作图如下：
17．。
【详解】经过入射点作出法线，因为反射光线与镜面的夹角是，所以反射角为
根据反射角与入射角相等作出入射光线；反射光线是平行于凸透镜的主光轴，经过凸透镜后折射光线过焦点，如图所示：
。
18． 同一高度 55 缩小 ② 发散 近
【详解】（1）[1]为了是蜡烛的像呈现在光屏的中央，应该将点燃蜡烛，调整它们的高度使烛焰中心、透镜光心和光屏中心在同一高度。
（2）[2]如图甲所示，光屏上成清晰的像。由光路可逆可以推断，
u1=v2=40.0cm-25.0cm=15.0cm
v1=u2=70.0cm-40.0cm=30.0cm
保持蜡烛和光屏的位置不变，移动透镜到刻度尺上的刻度为
70.0cm-15.0cm=55.0cm
[3]如图甲所示，光屏上呈现的是倒立、放大的实像，根据光路的可逆性，光屏上可再次成清晰缩小、倒立的实像。
（3）[4]实验一段时间后，蜡烛燃烧变短，原来在光屏中心的像“跑”到光屏上方，要让像重新回到光屏中心，可将蜡烛上调、将光屏上调或将透镜下调，故①③不符合题意，②符合题意。
故选②。
（4）[5][6]实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像，说明此时像呈现在原来位置的前侧，与近视眼类似。如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜，光屏上也能成清晰的像。说明凹透镜对光线具有发散作用。
19． 左 虚 放大 凸透 远视眼
【详解】（1）[1][2]由图甲得，此时物距
凸透镜成的是正立、放大的虚像，像与物在凸透镜同侧，人眼在图中A处应向左看才能观察到烛焰的像。
（2）[3]由图乙得，物距
凸透镜成的像是倒立、放大的实像。
（3）[4][5]在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，说明该眼镜具有会聚作用，是凸透镜，用于矫正远视眼。
20． 15.0 同一水平高度 放大 实 见详解
【详解】（1）[1]如图所示，光屏上出现的最小最亮光斑为凸透镜的焦点，刻度尺的分度值为0.1cm，则凸透镜的焦距为
（2）[2]为了使像成在光屏正中央，便于观察，点燃蜡烛后，需要调整烛焰、凸透镜和光屏的中心大致在同一水平高度。
（3）[3][4]如图乙，物距为22.0cm，物体在1倍焦距与2倍焦距之间，根据凸透镜成像的规律，所成的像是倒立、放大的实像。
[5]根据乙图可知，当物距为22.0cm时，光屏已移动到光具座接近最边沿的位置了，而丙图中物距17.0cm左右，物距变小，像距变大，光屏与凸透镜的距离达不到像距的要求，故无论怎样移动光屏都无法在光屏上成像。
21． 20 等大 不能 放大镜 左 C 远视
【详解】（1）[1]物距是物体到凸透镜的距离，由图可知，此时物距等于20cm。
[2]由图可知，此时物距等于像距，等于20cm，即此时物体在凸透镜的二倍焦距处，则凸透镜的焦距等于10cm，所以在光屏上成倒立、等大的实像。
（2）[3]将蜡烛移到45cm刻度线处，则物距等于5cm，凸透镜的焦距等于10cm，此时物距小于一倍焦距，凸透镜成虚像，所以在光屏上不能承接到像。
[4]放大镜的成像原理是物距小于一倍焦距，成正立、放大的虚像；照相机的成像原理是物距大与二倍焦距，成倒立、缩小的实像，幻灯机的成像原理是物距在一倍焦距与二倍焦距之间，成倒立、放大的实像，所以与此时成像原理相同的是放大镜。
（3）[5]将透镜移到45cm刻度线处，物距减小为15cm，凸透镜成倒立、放大的实像，同时应该增大像距，才能在光屏上看到清晰的像，即将光屏向右移动。
[6]ACD．此时成倒立、放大的像，由图可知，A为缩小的像，C为放大的像，D为等大的像，故AD不符合题意，C符合题意；
B．此时成实像，且倒立，而B图中的像正立，故B不符合题意。
故选C。
（4）[7]在透镜和烛焰之间放上镜片后，将光屏向左移动，光屏上再次呈现清晰的像，即需要减小像距，说明光线提前会聚，则该镜片是凸透镜，远视眼的矫正需要凸透镜，所以该镜片是远视眼镜的镜片。
22． 10.0 同一高度 下 放大 远离
【详解】（1）[1]由图甲可知，光屏上出现一个最小最亮的光斑即为凸透镜的焦点处，焦点到凸透镜的距离为
60.0cm-50.0cm=10.0cm
故凸透镜的焦距是10.0cm。
（2）[2]实验时，为使像成在光屏的中心，应使烛焰、凸透镜、光屏三者的中心大致在同一高度。
（3）[3]由图丙可知，像在光屏的下方，为了使像成在光屏的中央，根据经过光心的光线的传播方向不变可知，应将光屏向下移动。
（4）[4]由图乙可知，此时物距为15.0cm，在一倍焦距和二倍焦距之间，故成倒立、放大的实像。
（5）[5]在蜡烛和凸透镜之间放一个近视镜时，因近视眼镜是凹透镜，对光线有发散的作用，故此时光线会聚点将向右移动，在光屏位置不动时，应减小像距，增大物距，即蜡烛远离凸透镜，才能重新在光屏上得到烛焰清晰的像。
23． 10.0 左 倒立 缩小
【详解】（1）[1]由图示知，此时的物距等于像距，即
u=v=20.0cm
且成的是等大、倒立的实像，那么
2f=20.0cm
那么此凸透镜的焦距
f=10.0cm
（2）[2][3][4]将蜡烛向左移至20cm刻度线时，物距变成了30.0cm，满足物距大于二倍焦距，那么在光屏上成的是倒立、缩小的实像。而物距变远了，那么像距会变小，所以应将光屏向左移动。
24． 15.0 光屏 投影仪 靠近 变小 D
【详解】（1）[1]由图可知，最小、最亮的光斑距离凸透镜的距离为
f=60.0cm-45.0cm=15.0cm
故凸透镜的焦距为15.0cm。
（2）[2][3]为了使像成在光屏的中心，在实验时，要调节烛焰、凸透镜、光屏的中心在同一高度上，而图示的凸透镜位置偏上，因此要使凸透镜的位置下降；凸透镜的焦距为15厘米，此时物距大于一倍焦距小于二倍焦距，所以物体通过凸透镜成倒立的放大的实像，利用凸透镜的这种成像情况制成了投影仪。
（3）[4][5] 使蜡烛远离透镜，则物距变大，像距变小，像变小，故光屏应向左移动，即应该靠近凸透镜，才能在光屏上呈现清晰的像。
（4）[6]若光屏上没有像，可能是因为物距小于焦距，即物距小于15cm，成了虚像，不能成在光屏上，故ABC不符合题意，D符合题意。
故选D。
25． 同一高度（或同一水平线） 倒立 照相机 近视
【详解】（1）[1]为了使像成在光屏中心，实验开始前，应将烛焰、凸透镜和光屏中心调节在同一高度上。
（2）[2]由图甲可知，物距为
u=50cm-30cm=20cm
像距为
v=70cm-50cm=20cm
此时
u=v=2f
可在光屏上得到倒立、等大的实像。
（3）[3]若保持凸透镜位置不动，将蜡烛移到光具座20cm的刻度线处，此时物距为
50cm-20cm=30cm
物距大于2倍焦距，光屏上得到倒立、缩小的实像，照相机应用此原理。
（4）[4]摘下眼镜放到凸透镜前，光屏上呈现清晰的像，拿走眼镜，需将光屏向凸透镜方向移动，才能在光屏上再次呈现清晰的像，这表明放上该眼镜时，像推迟会聚，即该眼镜对光线具有发散作用，是凹透镜，凹透镜可以矫正近视眼。
26． 10.0 同一高度（同一水平直线） 缩小 远离 靠近 >
【详解】（1）[1]如图平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，光屏上的光点是凸透镜的焦点，光心到焦点的距离叫凸透镜的焦距，焦距是
60.0cm-50.0cm=10.0cm
（2）[2]为使像成在光屏的中央，使烛焰、凸透镜和光屏的中心在同一高度。
（3）[3]由图乙可知，物距是
50.0cm-10.0cm=40.0cm＞2f
成倒立、缩小的实像。
（4）[4]近视眼镜是凹透镜，凹透镜对光线有发散作用，发散作用是使原来会聚成像的光线推迟会聚，所以将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了；使光屏远离凸透镜，又能在光屏上看到蜡烛清晰的像。
（5）[5][6]将蜡烛向远离透镜方向移动一小段距离l1，物距变大了，像距变小，为使光屏上再次呈现清晰的像，应将光屏向靠近透镜的方向移动一小段距离l2，由前面解答可知，原来凸透镜倒立、缩小的实像，则
u＞2f，f＜v＜2f
所以可知物距的变化范围大于像距的变化范围，则蜡烛移动的距离要大于光屏移动的距离，即
l1＞l2
