16.4 变阻器 课件

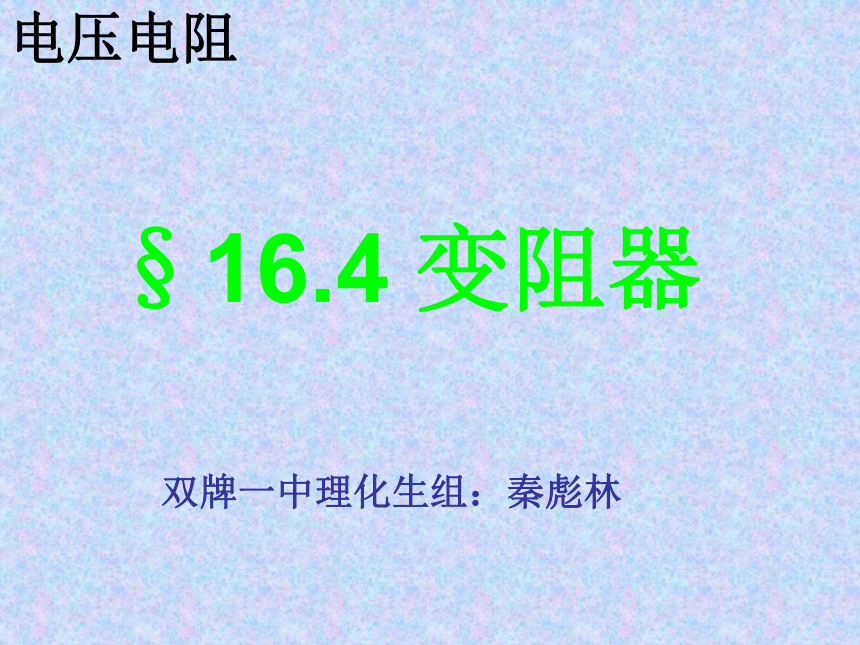

课件27张PPT。电压电阻§16.4 变阻器双牌一中理化生组：秦彪林方法有改变导体的＿＿、＿＿、＿＿

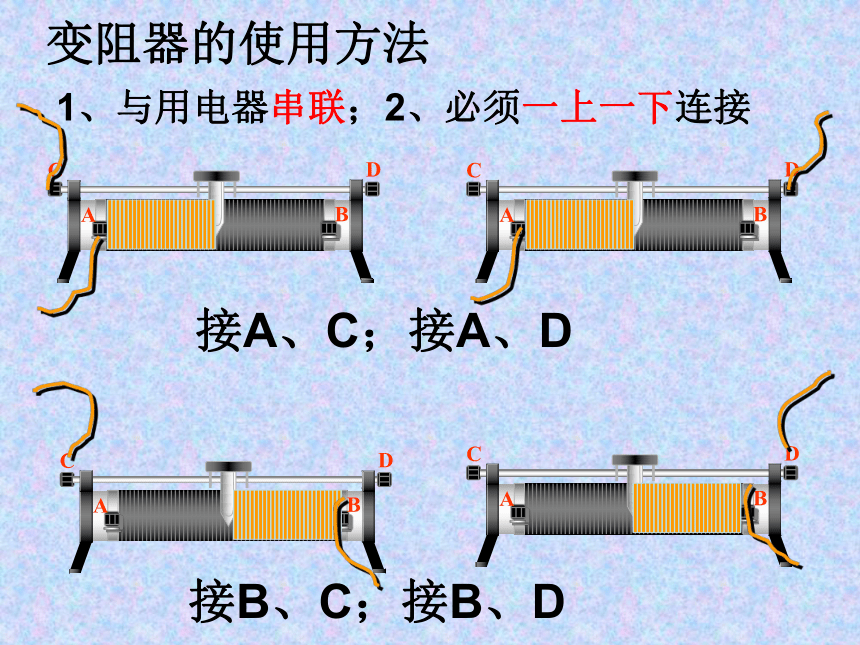

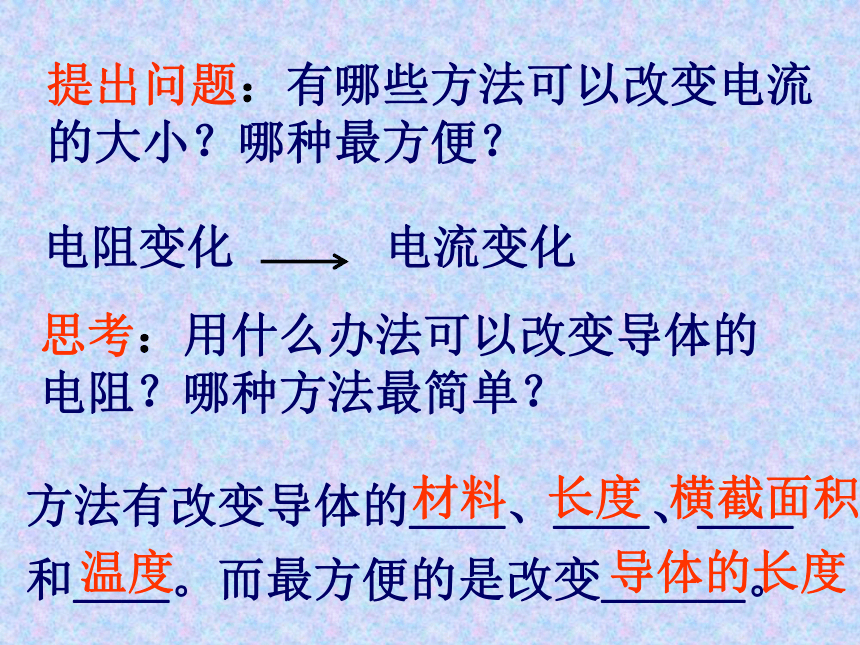

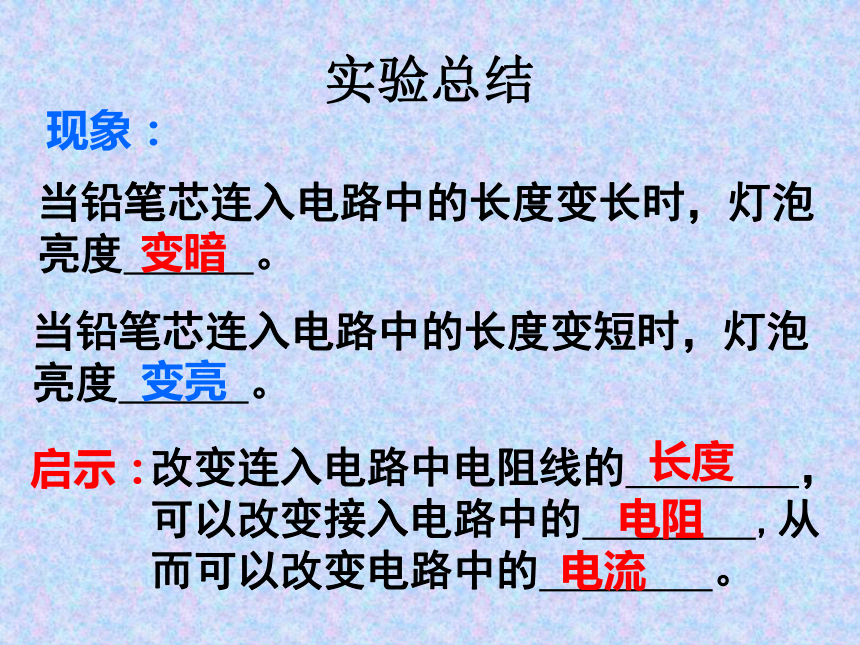

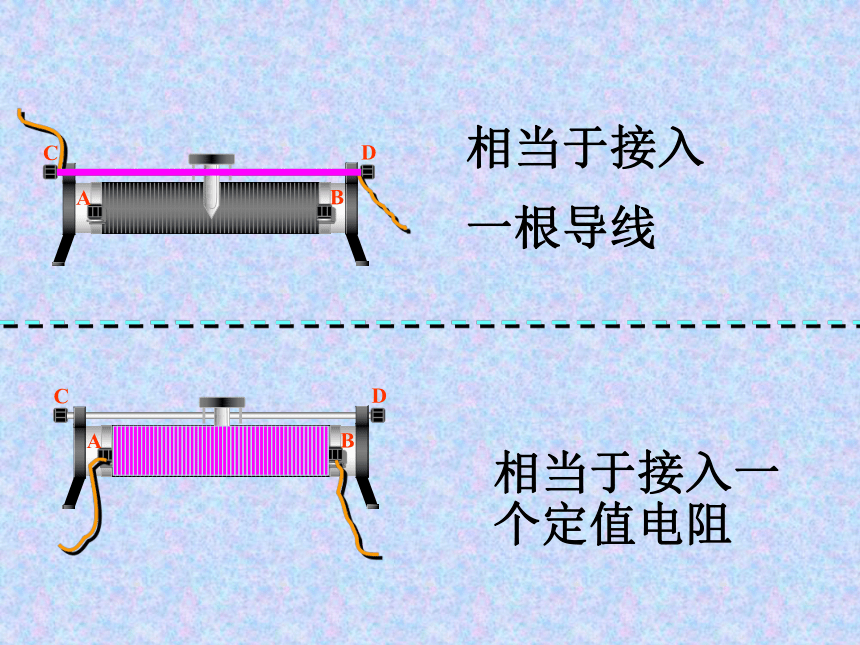

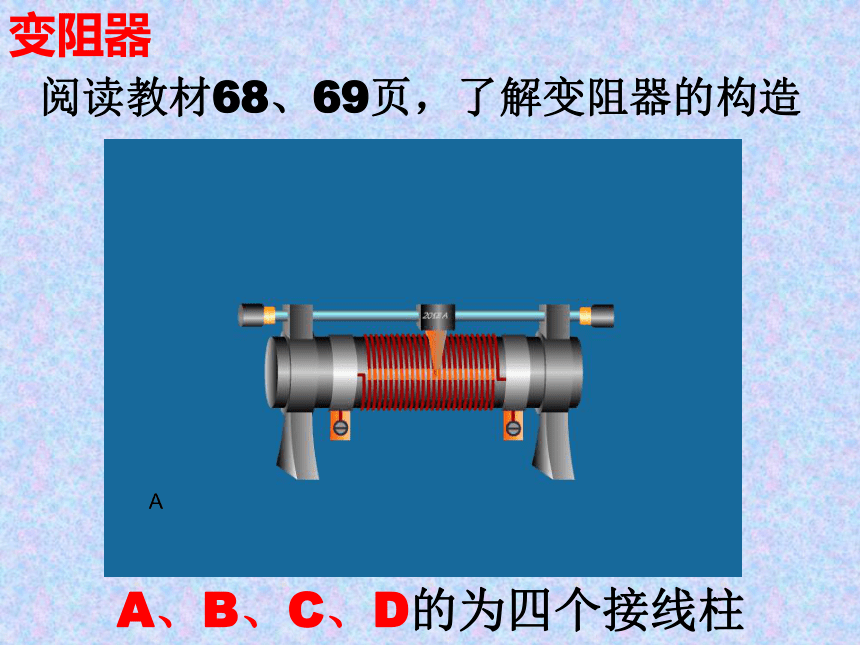

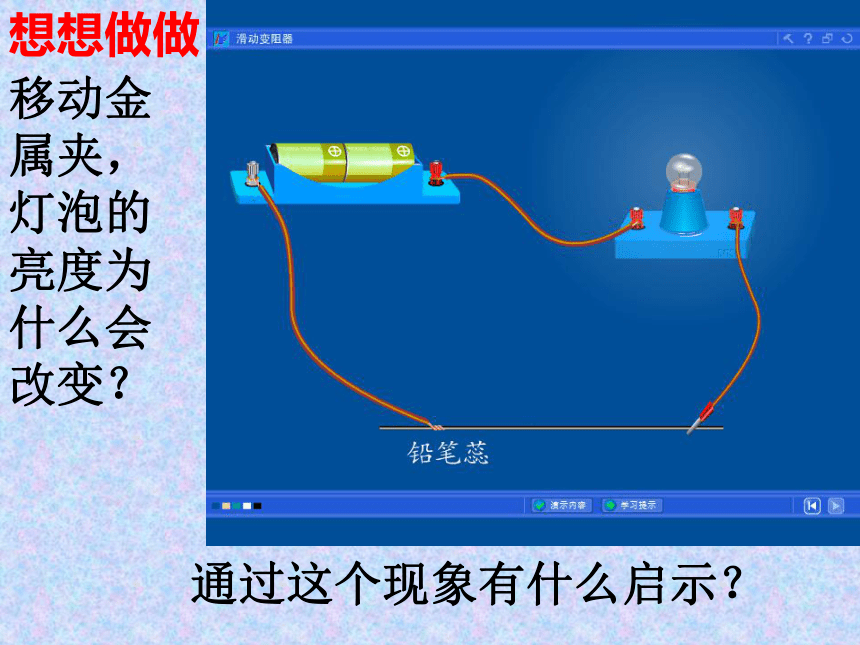

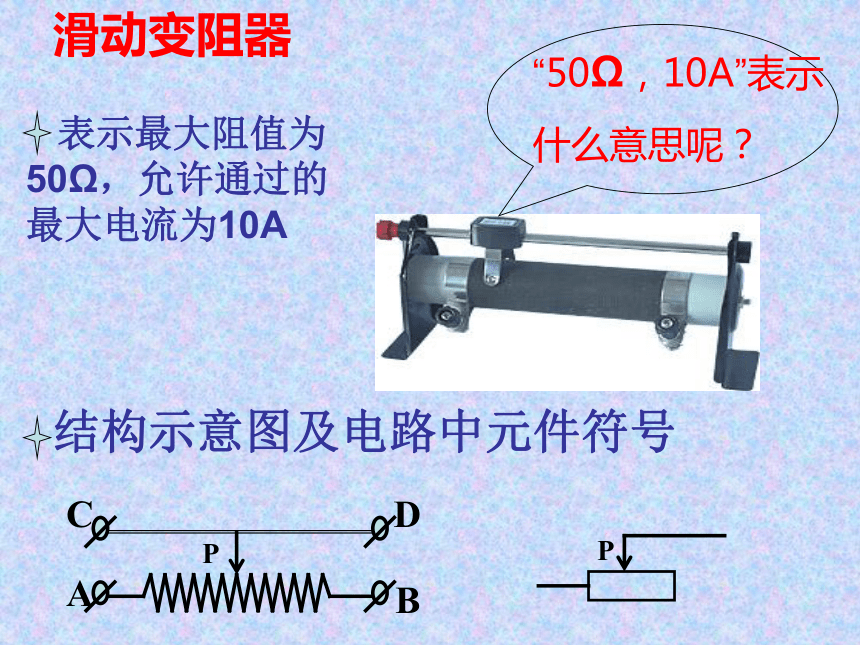

和＿＿。而最方便的是改变＿＿＿。电阻变化电流变化思考：用什么办法可以改变导体的电阻？哪种方法最简单？ 导体的长度提出问题：有哪些方法可以改变电流的大小？哪种最方便？材料长度横截面积温度想想做做移动金属夹，灯泡的亮度为什么会改变？通过这个现象有什么启示？实验总结当铅笔芯连入电路中的长度变长时，灯泡亮度 。现象：改变连入电路中电阻线的 ，可以改变接入电路中的 ,从而可以改变电路中的 。启示：长度电流当铅笔芯连入电路中的长度变短时，灯泡亮度 。变亮变暗电阻变阻器阅读教材68、69页，了解变阻器的构造A、B、C、D的为四个接线柱AΩ原理：作用：通过改变接入电路中电阻线的长度来改变电阻改变电路中的电流和保护电路滑动变阻器结构示意图及电路中元件符号 表示最大阻值为50Ω，允许通过的最大电流为10A变阻器的使用方法接A、C；接A、D接B、C；接B、D1、与用电器串联；2、必须一上一下连接相当于接入
一根导线相当于接入一个定值电阻使用滑动变阻器改变电路中的电流阅读教材69页实验，练习使用滑动变阻器例1：下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向左滑动，电流表示数变大，灯泡变亮。画出电路图。 _______________________________P电位器变阻器的应用：电位器也是一种变阻器，调光台灯的亮度，音箱的音量，就是靠电位器来调节的分析油量表的工作原理滑杆滑动变阻器油箱中的测量减少时，油面下降，浮标随液面落下，带动滑杆使滑动变阻器向上移动，连入电路中的电阻变大，从而电流表的示数变小。小结§16.4　　变阻器一、认识滑动变阻器
1、结构示意图　　　　　　　 2、电路符号
3、“10Ω”表示：滑动变阻器的最大阻值是10 Ω ；
“2A”表示允许通过滑动变阻器的最大电流为２A。
二、使用滑动变阻器改变电路中的电流
1、与用电器串联在电路中 2、必须一上一下连接
三、滑动变阻器的原理与作用

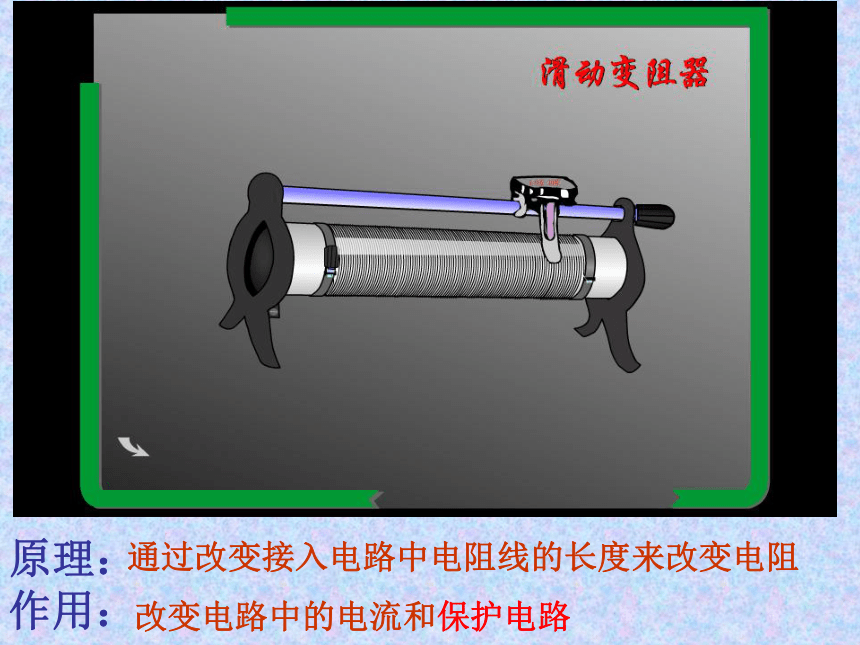

　原理：通过改变接入电路中电阻线的长度来改变电阻
　作用：改变电路中的电流和保护电路
四、注意事项及应用
1、开关闭合前，要将阻值调到最大（即滑片距离下接线柱最远的位置）
2、通过的电流不能超过允许通过的最大电流。2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）
A、C和D
B、B和D
C、A和C
D、B和A课堂练习
1.滑动变阻器是靠改变接入电路中的
来改变电阻的器件。电阻丝的长度 C3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）A、甲和乙 B、丙和丁
C、甲和丙 D、甲和丁D4、如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（ ）
A．向油箱里加油时，电流表示数变大
B．燃油消耗下降时，电流表示数变大
C．燃油全部耗尽时，电流表将被烧坏
D．油箱加油过满时，电流表将被烧坏
拓展：本实验中R/的作用是 。 图11A保护电路5、如图所示，电路中电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示数将______(选填“变大”、“变小”或“不变”)。当滑片P在滑动变阻器的左端点a点位置时，电压表示数应为______伏。变大06、如图，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片P1，P2的位置应该放在（ ）
A．P1在最右端，P2在最左端
B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端
D．P1在最右端，P2在最右端B 1.下列说法正确的是∶
A.滑动变阻器比电阻箱更好
B.两个粗细不同的铜导线，细的电阻更大一些
C.电阻箱能够逐渐地改变连入电路的电阻
D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大三、课堂练习： 2.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：
3. 如下图所示，当滑动变阻器的滑片P向a端滑
动时，灯L的亮度_____,电流表的示数_____,电压
表的示数_____。SLabP变亮变大变大 4. 请将下图所示电路元件连成电路，要求：
（1）、开关同时控制两盏灯. （2）、电灯L1亮度不可调.
（3）、电灯L2亮度可调. （4）、画出电路图.
abcdL1L2探究：怎样用滑动变阻器改变灯泡亮度调节滑片灯泡的亮度为什么发生改变？连进电路中的电阻丝的长度发生改变原理：
靠改变接入电路中的电阻丝的长度来改变电阻
