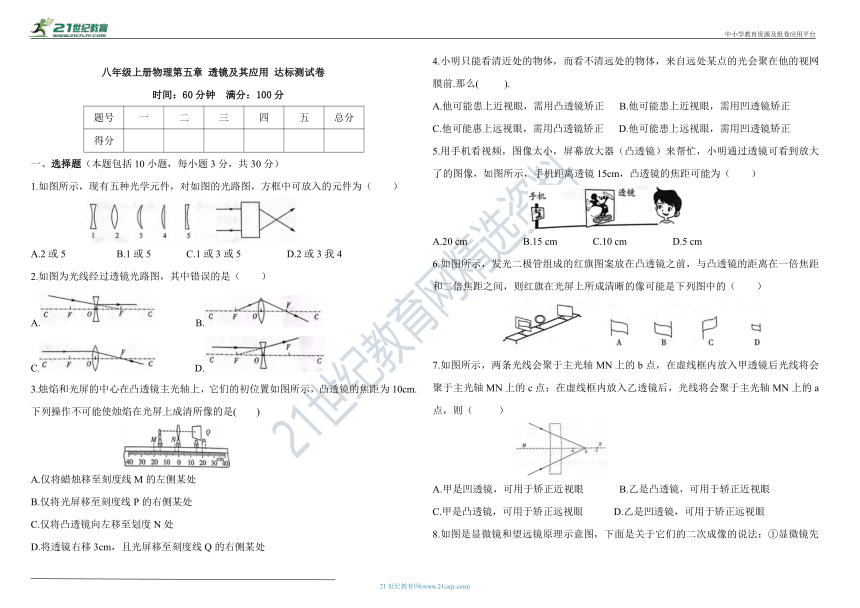

八年级上册物理第五章 透镜及其应用 达标测试卷
时间：60分钟 满分：100分
题号 一 二 三 四 五 总分
得分
选择题（本题包括10小题，每小题3分，共30分）
1.如图所示，现有五种光学元件，对如图的光路图，方框中可放入的元件为（ ）
A.2或5 B.1或5 C.1或3或5 D.2或3我4
2.如图为光线经过透镜光路图，其中错误的是（ ）
A. B.
C. D.
3.烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm.下列操作不可能使烛焰在光屏上成清所像的是( )
A.仅将蜡烛移至刻度线M的左侧某处
B.仅将光屏移至刻度线P的右侧某处
C.仅将凸透镜向左移至划度N处
D.将透镜右移3cm，且光屏移至刻度线Q的右侧某处
4.小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前.那么( ).
A.他可能患上近视眼，需用凸透镜矫正 B.他可能患上近视眼，需用凹透镜矫正
C.他可能惠上远视眼，需用凸透镜矫正 D.他可能患上远视眼，需用凹透镜矫正
5.用手机看视频，图像太小，屏幕放大器（凸透镜）来帮忙，小明通过透镜可看到放大了的图像，如图所示，手机距离透镜15cm，凸透镜的焦距可能为（ ）
A.20 cm B.15 cm C.10 cm D.5 cm
6.如图所示，发光二极管组成的红旗图案放在凸透镜之前，与凸透镜的距离在一倍焦距和二倍焦距之间，则红旗在光屏上所成清晰的像可能是下列图中的（ ）
7.如图所示，两条光线会聚于主光轴MN上的b点，在虚线框内放入甲透镜后光线将会聚于主光轴MN上的c点；在虚线框内放入乙透镜后，光线将会聚于主光轴MN上的a点，则（ ）
A.甲是凹透镜，可用于矫正近视眼 B.乙是凸透镜，可用于轿正近视眼
C.甲是凸透镜，可用于矫正远视眼 D.乙是凹透镜，可用于矫正远视眼

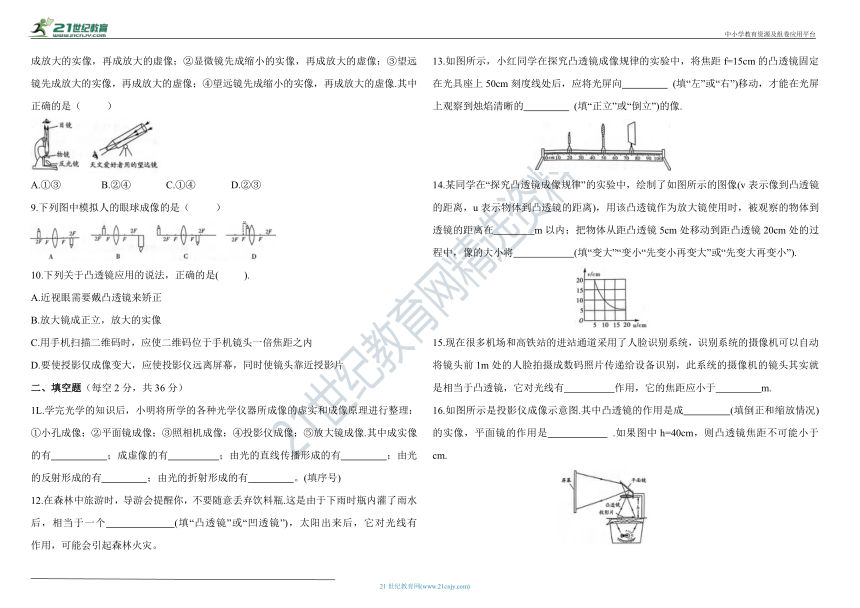

8.如图是显微镜和望远镜原理示意图，下面是关于它们的二次成像的说法：①显微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的虚像；③望远镜先成放大的实像，再成放大的虚像；④望远镜先成缩小的实像，再成放大的虚像.其中正确的是（ ）
A.①③ B.②④ C.①④ D.②③
9.下列图中模拟人的眼球成像的是（ ）
10.下列关于凸透镜应用的说法，正确的是( ).
A.近视眼需要戴凸透镜来矫正
B.放大镜成正立，放大的实像
C.用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内
D.要使授影仅成像变大，应使投影仪远离屏幕，同时使镜头靠近授影片
二、填空题（每空2分，共36分）
1L.学完光学的知识后，小明将所学的各种光学仪器所成像的虚实和成像原理进行整理：①小孔成像；②平面镜成像；③照相机成像；④投影仪成像；⑤放大镜成像.其中成实像的有 ；成虚像的有 ；由光的直线传播形成的有 ；由光的反射形成的有 ；由光的折射形成的有 。(填序号)
12.在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶.这是由于下雨时瓶内灌了雨水后，相当于一个 (填“凸透镜”或“凹透镜”)，太阳出来后，它对光线有 作用，可能会引起森林火灾。
13.如图所示，小红同学在探究凸透镜成像规律的实验中，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处后，应将光屏向 (填“左”或“右”)移动，才能在光屏上观察到烛焰清晰的 (填“正立”或“倒立”)的像.
14.某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图像(v表示像到凸透镜的距离，u表示物体到凸透镜的距离)，用该凸透镜作为放大镜使用时，被观察的物体到透镜的距离在 m以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将 (填“变大”“变小“先变小再变大”或“先变大再变小”).
15.现在很多机场和高铁站的进站通道采用了人脸识别系统，识别系统的摄像机可以自动将镜头前1m处的人脸拍摄成数码照片传递给设备识别，此系统的摄像机的镜头其实就是相当于凸透镜，它对光线有 作用，它的焦距应小于 m.
16.如图所示是投影仪成像示意图.其中凸透镜的作用是成 (填倒正和缩放情况)的实像，平面镜的作用是 .如果图中h=40cm，则凸透镜焦距不可能小于 cm.
17.每年6月6日是全国“爱眼日”.图中表示近视眼的是图 (填“甲”或“乙”)，近视眼应戴 透镜制成的眼镜进行矫正。
三、作图题（每小题3分，共9分）
18.请完成图中光线通过透镜后的光路.
19.如图所示，凸透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凸透镜折射和平面镜反射后，平面镜前的人看到经平面镜反射后的光束好像是从平面镜后的P点射出(P点在凸透镜的主光轴上).请你找出凸透镜的一个焦点F，并完成光线a的光路图.
20.如图所示，请你根据近视眼的矫正方法，完成光路图.
四、实验探究题（每小题8分，共16分）
1.如图所示，在观察凸透镜成像的实验中，有一个步骤是调整蜡烛、凸透镜的高度，点燃蜡烛应在调整高度 (填“前”或“后”).若凸透镜位置不变，先后把烛焰放在a、b、c、d各点，分别调节光屏的位置：
(1)烛焰放在 点时，屏上出现的像最大。
(2)烛焰放在 点时，屏上出现的像最小。
(3)烛焰放在 点时，当屏上出现最清晰像时，屏距凸透镜最远。
(4)烛焰放在 点时，无论怎样移动光屏，在屏上都得不到烛焰的像。
(5)烛焰放在 点时，光屏上可以观察到放大的像.
(6)烛焰从a移到b的过程中，像的大小变 ，像到凸透镜的距离变 .
22.在探究凸透镜成像规律的实验中：
(1)如图甲所示，一束平行主光轴的光线经凸透镜后，在光具座光屏上形成一个最小、最亮的光斑，说明凸透镜对光具有 作用.
(2)为了能使像始终成在光屏中心位置，要调整烛焰、凸透镜和光屏的中心大致在如图乙所示的位置示意图，在光屏上得到了一个清晰的像，这个像是倒立、 (填“放大”或“缩小”)的实像，应用此成像规律可制成 (填“照相机”或“投影仪”)。
五、综合解答题（共9分）
23.(4分)为什么从圆形玻璃鱼缸的上方看水显得浅？从旁边看鱼显得大？把鱼缸放在阳光下，为什么鱼缸的影子里有个较亮的光斑？
24.(5分)一位同学将蜡烛放在未知焦距的凸透镜前20cm处进行实验，调节光屏后在光屏上得到了清晰的倒立、等大的实像.请求出该凸透镜焦距f.接下来他改用焦距为5cm的凸透镜乙继续进行实验，如果不改变蜡烛和凸透镜的位置，光屏应该向哪个方向移动？
参考答案
1-5 DBCBA 6-10 BACCD
11.①③④ ②⑤ ① ② ③④⑤
12.凸透境 会聚
13.右 倒立
14.0.05 变小
15.会聚 0.5
16.倒立放大 改变光路 20
17.甲 凹
18.如图所示
19.如图所示
20.如图所示
21.前 (1)c (2)a (3)c (4)d (5)c (6)大 远
22.(1)会聚 (2)同一高度 放大 投影仪
23.从鱼缸上方看鱼缸，鱼缸底面的光通过水射向空气发生了折射，故看起来显得浅；从旁边看，凸形的鱼缸相当于一个凸透镜，金鱼游到鱼缸边附近时，处在这个凸透镜的焦点之内，凸透镜起放大镜的作用，我们实际上看到了金鱼放大的虚像；鱼缸在太阳光下相当于一个凸透镜，对太阳光有会聚作用，会聚点处形成一个较亮的光斑。
24.10cm 光屏应向靠近透镜的方向移动
