福建省2021、2022两年物理中考真题、模拟题分类选编—电压 电阻 练习题(含解析)

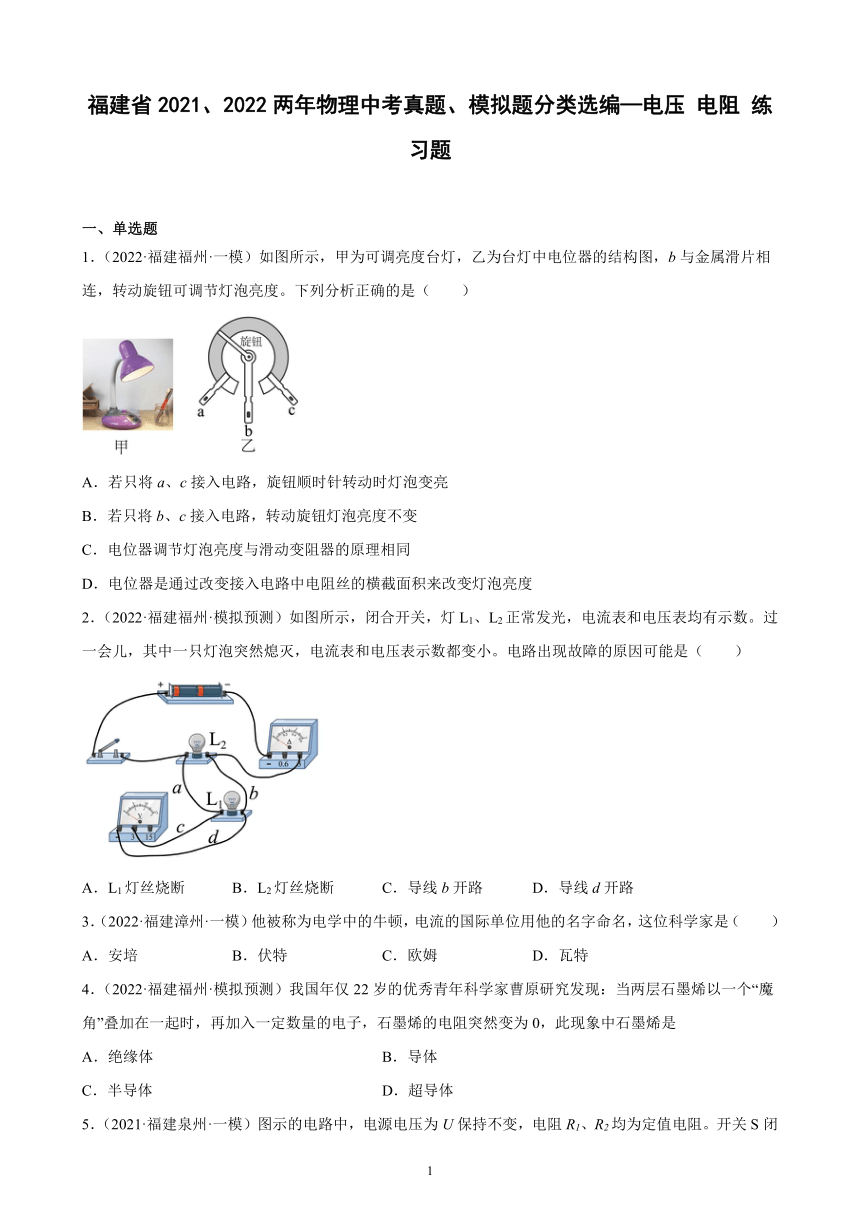

福建省2021、2022两年物理中考真题、模拟题分类选编—电压 电阻 练习题
一、单选题
1．（2022·福建福州·一模）如图所示，甲为可调亮度台灯，乙为台灯中电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，旋钮顺时针转动时灯泡变亮
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
2．（2022·福建福州·模拟预测）如图所示，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，电流表和电压表示数都变小。电路出现故障的原因可能是（　　）
A．L1灯丝烧断 B．L2灯丝烧断 C．导线b开路 D．导线d开路
3．（2022·福建漳州·一模）他被称为电学中的牛顿，电流的国际单位用他的名字命名，这位科学家是（　　）
A．安培 B．伏特 C．欧姆 D．瓦特
4．（2022·福建福州·模拟预测）我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，此现象中石墨烯是
A．绝缘体 B．导体
C．半导体 D．超导体

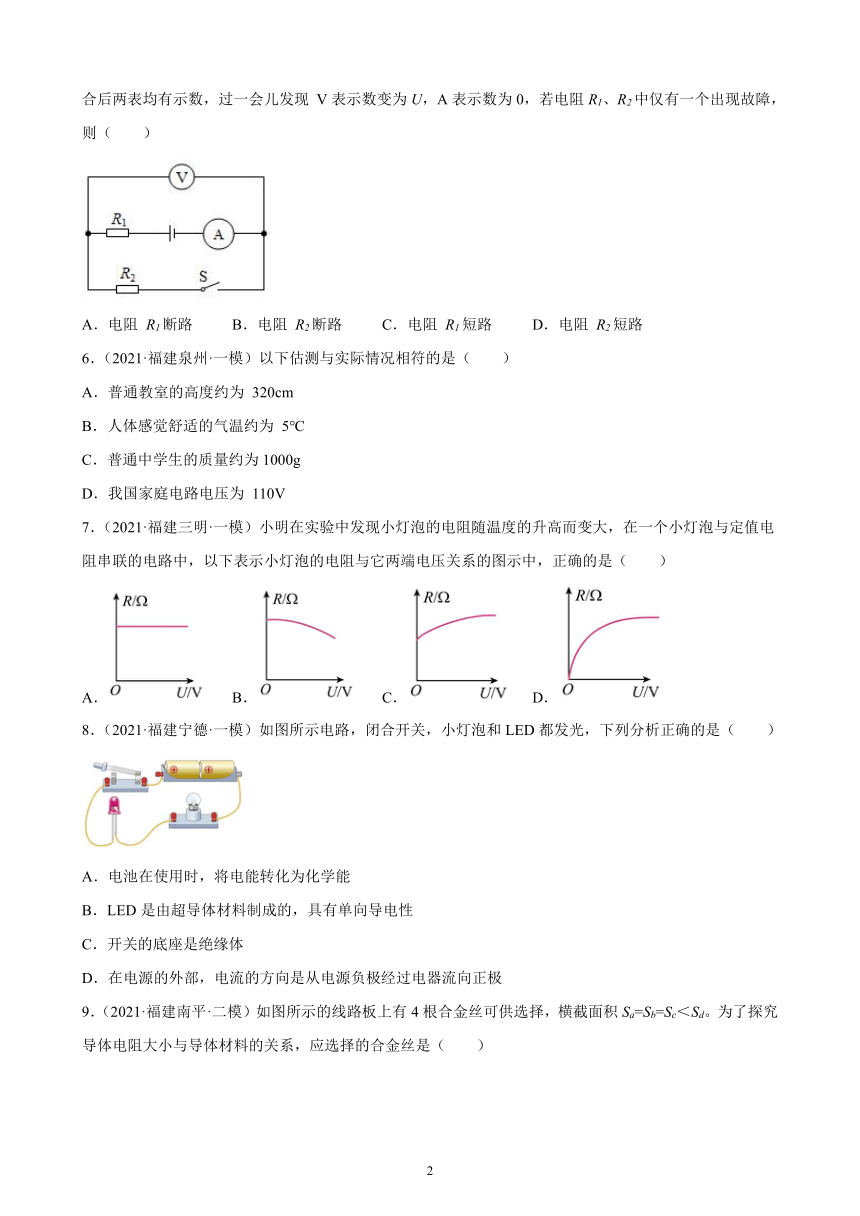

5．（2021·福建泉州·一模）图示的电路中，电源电压为U保持不变，电阻R1、R2均为定值电阻。开关S闭合后两表均有示数，过一会儿发现 V表示数变为U，A表示数为0，若电阻R1、R2中仅有一个出现故障，则（　　）
A．电阻 R1断路 B．电阻 R2断路 C．电阻 R1短路 D．电阻 R2短路
6．（2021·福建泉州·一模）以下估测与实际情况相符的是（　　）
A．普通教室的高度约为 320cm
B．人体感觉舒适的气温约为 5℃
C．普通中学生的质量约为1000g
D．我国家庭电路电压为 110V
7．（2021·福建三明·一模）小明在实验中发现小灯泡的电阻随温度的升高而变大，在一个小灯泡与定值电阻串联的电路中，以下表示小灯泡的电阻与它两端电压关系的图示中，正确的是（　　）
A． B． C． D．
8．（2021·福建宁德·一模）如图所示电路，闭合开关，小灯泡和LED都发光，下列分析正确的是（　　）
A．电池在使用时，将电能转化为化学能
B．LED是由超导体材料制成的，具有单向导电性
C．开关的底座是绝缘体
D．在电源的外部，电流的方向是从电源负极经过电器流向正极

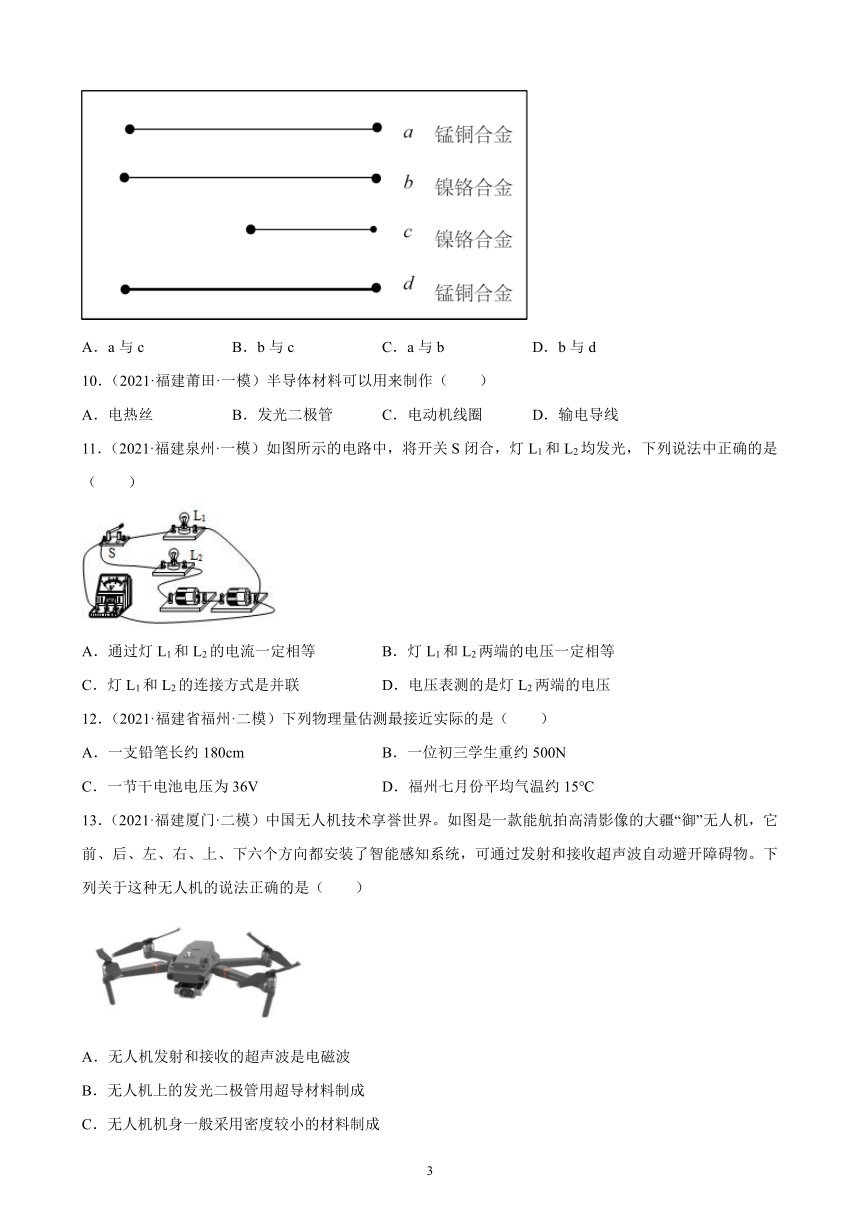

9．（2021·福建南平·二模）如图所示的线路板上有4根合金丝可供选择，横截面积Sa=Sb=Sc＜Sd。为了探究导体电阻大小与导体材料的关系，应选择的合金丝是（　　）
A．a与c B．b与c C．a与b D．b与d
10．（2021·福建莆田·一模）半导体材料可以用来制作（　　）
A．电热丝 B．发光二极管 C．电动机线圈 D．输电导线
11．（2021·福建泉州·一模）如图所示的电路中，将开关S闭合，灯L1和L2均发光，下列说法中正确的是（　　）
A．通过灯L1和L2的电流一定相等 B．灯L1和L2两端的电压一定相等
C．灯L1和L2的连接方式是并联 D．电压表测的是灯L2两端的电压
12．（2021·福建省福州·二模）下列物理量估测最接近实际的是（　　）
A．一支铅笔长约180cm B．一位初三学生重约500N
C．一节干电池电压为36V D．福州七月份平均气温约15℃
13．（2021·福建厦门·二模）中国无人机技术享誉世界。如图是一款能航拍高清影像的大疆“御”无人机，它前、后、左、右、上、下六个方向都安装了智能感知系统，可通过发射和接收超声波自动避开障碍物。下列关于这种无人机的说法正确的是（　　）
A．无人机发射和接收的超声波是电磁波
B．无人机上的发光二极管用超导材料制成
C．无人机机身一般采用密度较小的材料制成
D．飞行中，以无人机为参照物，无人机上的摄像机是运动的

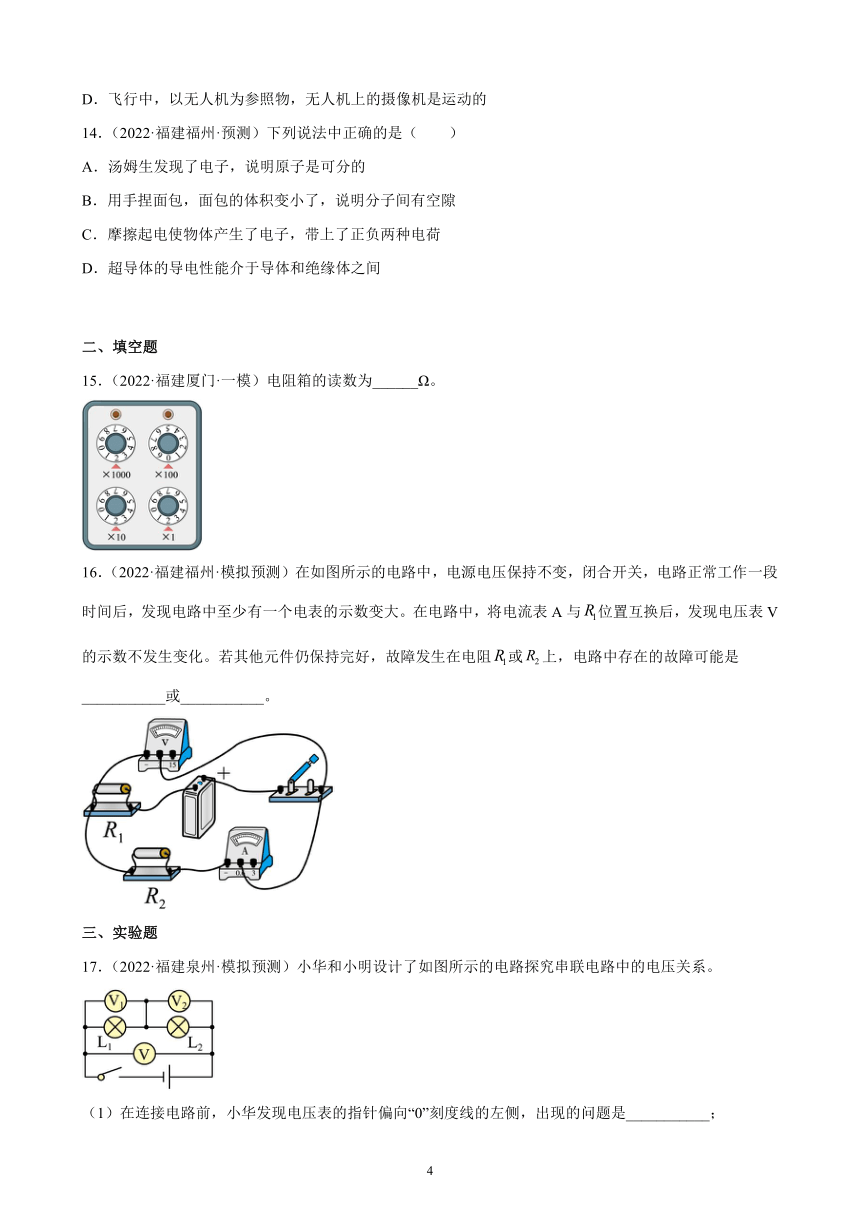

14．（2022·福建福州·预测）下列说法中正确的是（　　）
A．汤姆生发现了电子，说明原子是可分的
B．用手捏面包，面包的体积变小了，说明分子间有空隙
C．摩擦起电使物体产生了电子，带上了正负两种电荷
D．超导体的导电性能介于导体和绝缘体之间
二、填空题
15．（2022·福建厦门·一模）电阻箱的读数为______Ω。
16．（2022·福建福州·模拟预测）在如图所示的电路中，电源电压保持不变，闭合开关，电路正常工作一段时间后，发现电路中至少有一个电表的示数变大。在电路中，将电流表A与位置互换后，发现电压表V的示数不发生变化。若其他元件仍保持完好，故障发生在电阻或上，电路中存在的故障可能是___________或___________。
三、实验题
17．（2022·福建泉州·模拟预测）小华和小明设计了如图所示的电路探究串联电路中的电压关系。
（1）在连接电路前，小华发现电压表的指针偏向“0”刻度线的左侧，出现的问题是___________；

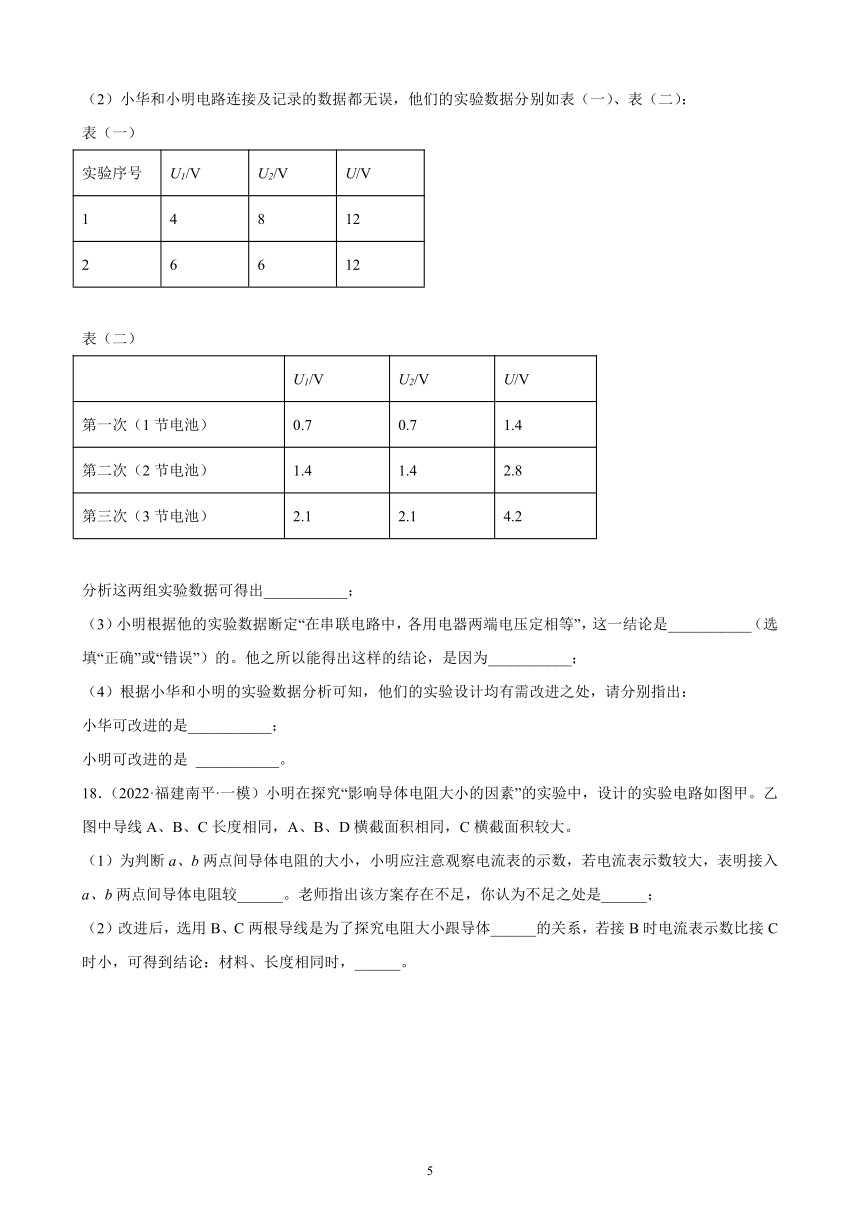

（2）小华和小明电路连接及记录的数据都无误，他们的实验数据分别如表（一）、表（二）：
表（一）
实验序号 U1/V U2/V U/V
1 4 8 12
2 6 6 12
表（二）
U1/V U2/V U/V
第一次（1节电池） 0.7 0.7 1.4
第二次（2节电池） 1.4 1.4 2.8
第三次（3节电池） 2.1 2.1 4.2
分析这两组实验数据可得出___________；
（3）小明根据他的实验数据断定“在串联电路中，各用电器两端电压定相等”，这一结论是___________（选填“正确”或“错误”）的。他之所以能得出这样的结论，是因为___________；
（4）根据小华和小明的实验数据分析可知，他们的实验设计均有需改进之处，请分别指出：
小华可改进的是___________；
小明可改进的是 ___________。
18．（2022·福建南平·一模）小明在探究“影响导体电阻大小的因素”的实验中，设计的实验电路如图甲。乙图中导线A、B、C长度相同，A、B、D横截面积相同，C横截面积较大。
（1）为判断a、b两点间导体电阻的大小，小明应注意观察电流表的示数，若电流表示数较大，表明接入a、b两点间导体电阻较______。老师指出该方案存在不足，你认为不足之处是______；
（2）改进后，选用B、C两根导线是为了探究电阻大小跟导体______的关系，若接B时电流表示数比接C时小，可得到结论：材料、长度相同时，______。
参考答案：
1．C
【详解】A．若只将a、c接入电路，电阻丝全部接入电路，旋钮顺时针转动时，变阻器接入电路的电阻不变，灯泡亮度不变，故A错误；
B．若只将b、c接入电路，转动旋钮，变阻器接入电路的电阻改变，电路中的电流改变，灯泡亮度会发生变化，故B错误；
CD．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，与滑动变阻器的工作原理相同，故C正确，D错误。
故选C。
2．C
【详解】由实物图可知，两灯泡并联，电流表测干路电流，电压表测电源电压。
A．若L1灯丝烧断，则仅L2接入电路，电压表仍测电源电压，电压表示数不变，故A不符合题意；
B．若L2灯丝烧断，则仅L1接入电路，电压表仍测电源电压，电压表示数不变，故B不符合题意；
C．若导线b开路，则仅L2接入电路，电压表没有接入电路，电压示数为0，支路减少，则电路总电流减小，则电流表示数变小，故C符合题意；
D．若导线d开路，两灯泡仍并联接入电路，但电压表没有接入电路，电压示数为0，两灯仍正常工作，则电路总电流不变，则电流表示数不变，故D不符合题意。
故选C。
3．A
【详解】A．安培被称为“电学中的牛顿”，在电磁学领域贡献卓越，电流的国际单位用他的名字命名，故A符合题意；
B．伏特是电压的单位，故B不符合题意；
C．欧姆是电阻的单位，故C不符合题意；
D．瓦特是功率的单位，故D不符合题意。
故选A。
4．D
【详解】超导现象是指电阻为零的现象，两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，这种现象叫做超导现象，故D正确．
5．B
【详解】由电路图可知，R1、R2串联，电流表测量电路电流，电压表测量R2两端电压，开关S闭合后两表均有示数，说明电路正常，过一会儿发现电流表示数为0，说明电路故障可能为断路，而电压表示数等于电源电压，说明电压表的正负接线柱与电源两极相连，即R1没有断路，因此电路故障为电阻R2断路，故ACD不符合题意，B符合题意。
故选B。
6．A
【详解】A．普通教室的高度约为 320cm，故A符合题意；
B．人体感觉舒适的环境温度约为23℃左右，故B不符合题意；
C．普通中学生的质量约为50kg，故C不符合题意；
D．我国家庭电路电压为 220V，故D不符合题意。
故选A。
7．C
【详解】A．根据题意知道，小灯泡灯丝电阻随温度的升高而变大，由A可知：电压增大，灯丝温度升高，电阻不变，故A错误；
B．由图可知：电阻值两端的电压增大，灯丝温度升高，灯丝的电阻的反而减小，故B错误；
CD．又因为小灯泡的电阻与灯丝的长度、横截面积、材料有关，且随温度的升高而变大，与是否有电压无关，即当电阻两端的电压为零时，电阻不会为零，故C正确、D错误。
故选C。
8．C
【详解】A．电池在供电时将化学能转化为电能，故A错误；
B． LED是由半导体材料制成的，具有单向导电性，故B错误；
C．开关底座是由橡胶或塑料制成的，所以是绝缘体，故C正确；
D．在电源的外部，电流的方向是从电源正极经过用电器流向负极的，故D错误。
故选C。
9．C
【详解】探究导体电阻的大小与导体材料的关系，需要控制导体的长度和横截面积不变，材料不同，故应该选择合金丝a与b进行实验。
故选C。
10．B
【详解】半导体可以用来制作二极管、三极管等，电热丝、电动机线圈、输电导线是用导体制作的。故B符合题意，ACD不符合题意。
故选B。
11．A
【详解】ACD．由图可知，电流只有一条路径，因此灯L1和L2串联，电压表与灯L1并联，测的是灯L1两端的电压，通过灯L1和L2的电流一定相等，故A正确，CD错误；
B．当两灯泡的规格相同时，灯L1和L2两端的电压一定相等，若两灯泡的规格不同，则灯L1和L2两端的电压不相等，故B错误。
故选A。
12．B
【详解】A．一支铅笔长约18cm，故A不符合题意；
B．一位初三学生重约500N，故B符合题意；
C．一节干电池电压为1.5V，故C不符合题意；
D．福州七月份平均气温约35℃，故D不符合题意。
故选B。
13．C
【详解】A．超声波是声波，不是电磁波，故A错误；
B．无人机上的发光二极管用半导体材料制成，故B错误；
C．无人机机身一般采用密度较小的材料制成，同体积质量更小，故C正确；
D．飞行中，以无人机为参照物，无人机上的摄像机位置不变，是静止的，故D错误。
故选C。
14．A
【详解】A．1897年，英国科学家汤姆生通过研究真空管放电实验，发现了电子，说明原子是可分的，故A正确；
B．分子是用肉眼看不到的，用手捏面包，面包的体积变小了，只能说明力可以使物体发生形变，不能说明分子间有空隙，故B错误；
C．摩擦起电的实质是电子的转移，不是产生了电子，故C错误；
D．超导体是某种材料在温度降低的情况下，电阻为0的现象，半导体的导电性能介于导体和绝缘体之间，故D错误。
故选A。
15．2022
【详解】由图可知，电阻箱的读数为
16． R2断路 R1短路
【详解】[1][2]由电路图知道，两电阻串联，电压表测量R2两端的电压，若将电流表A与R1位置互换后，电压表测量电路中的总电压，电压表的示数不变，说明原来R2两端的电压等于电源电压，则原来与电压表并联的R2断路，或R1短路或R2断路且R1短路。
17． 电压表没调零 串联电路两端的总电压等于各部分电路两端的电压之和 错误 所用灯泡规格相同 用不同电源多做几次实验 用不同规格的灯泡多做几次实验
【详解】（1）[1]在连接电路前，发现电压表的指针偏向“0”刻度线的左侧，出现的问题是电压表没有调零。
（2）[2]分析两表中数据发现：L1两端的电压与L2两端的电压之和都等于电源电压，故可以得出在串联电路中，总电压等于各部分电路两端的电压之和。
（3）[3][4]由表二可知，L1、L2两端的电压始终相等，说明他实验所用的灯泡规格是相同的，所以小明得出的实验结论是错误的，原因是实验时所用的灯泡规格相同。
（4）[5][6]小华使用了不同规格的灯泡，但电源电压始终没变，所以小华应用不同电源多做几次实验；小明做了三次实验，改变了电源电压，但小灯泡规格相同，所以小明应用不同规格的灯泡多做几次实验。
18． 小 缺少保护电阻（或缺少滑动变阻器） 横截面积 横截面积越大，导体的电阻越小
【详解】（1）[1]由电路图可知，在a、b间接入导线时，就只有导线接入的简单电路，根据可知，电源电压不变，若电流表示数较大，说明电路中的电流大，则电阻较小。
[2]由图可知，该电路缺少保护电阻（或缺少滑动变阻器），当a、b间的电阻太小时，可导致电路中电流过大，烧坏电路元件（电流表）。
（2）[3]由乙图可知，B、C两根导线，材料相同、长度相同，横截面积不同，故探究电阻大小与横截面积的关系。
[4] 若接B导线时电流表示数比接C导线时小，说明B导线的电阻大，C导线的电阻小，而B、C两根导线，材料相同、长度相同，B导线的横截面积小于C的横截面积。所以可以得到的结论：材料、长度相同时，导体的横截面积越小，电阻越大。
