福建省2021、2022两年物理中考真题、模拟题分类选编—电与磁 练习题(含解析)

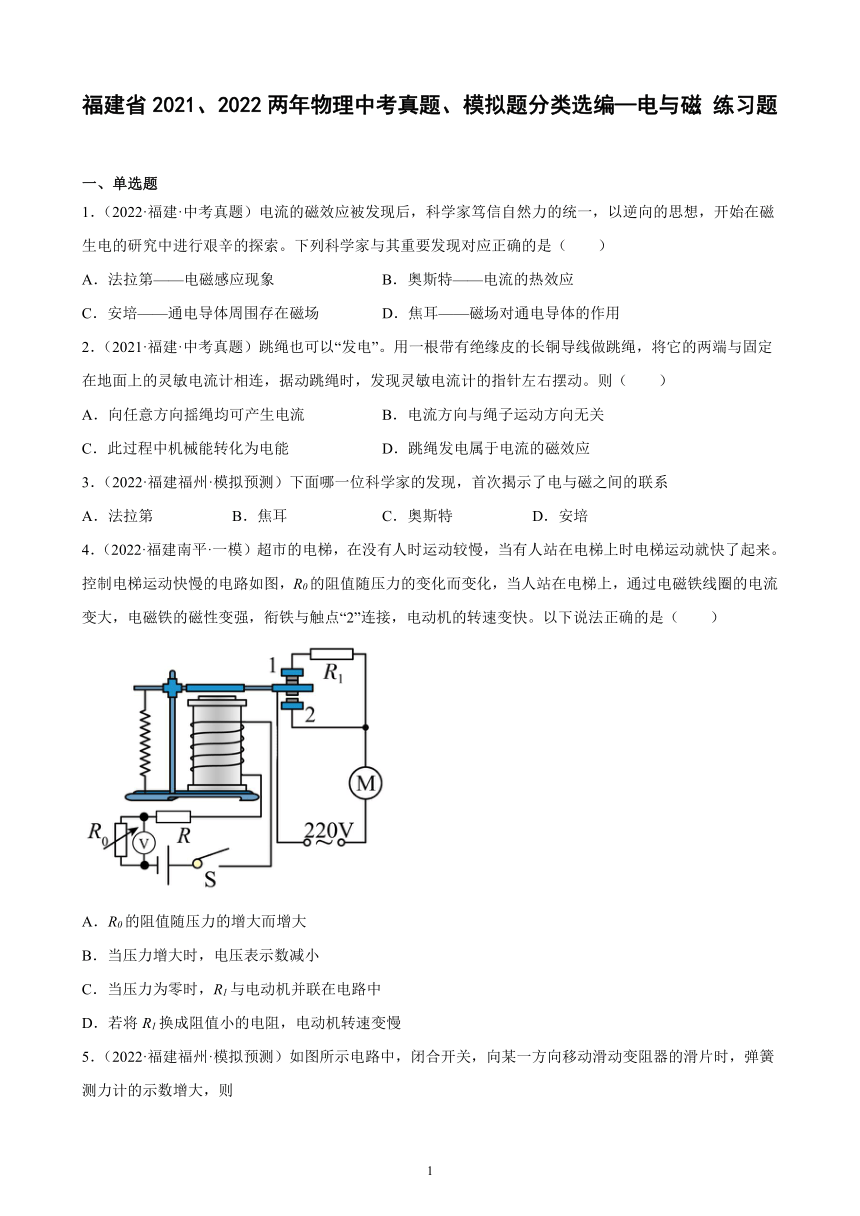

福建省2021、2022两年物理中考真题、模拟题分类选编—电与磁 练习题
一、单选题
1．（2022·福建·中考真题）电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。下列科学家与其重要发现对应正确的是（　　）
A．法拉第——电磁感应现象 B．奥斯特——电流的热效应
C．安培——通电导体周围存在磁场 D．焦耳——磁场对通电导体的作用
2．（2021·福建·中考真题）跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。则（　　）
A．向任意方向摇绳均可产生电流 B．电流方向与绳子运动方向无关
C．此过程中机械能转化为电能 D．跳绳发电属于电流的磁效应
3．（2022·福建福州·模拟预测）下面哪一位科学家的发现，首次揭示了电与磁之间的联系
A．法拉第 B．焦耳 C．奥斯特 D．安培
4．（2022·福建南平·一模）超市的电梯，在没有人时运动较慢，当有人站在电梯上时电梯运动就快了起来。控制电梯运动快慢的电路如图，R0的阻值随压力的变化而变化，当人站在电梯上，通过电磁铁线圈的电流变大，电磁铁的磁性变强，衔铁与触点“2”连接，电动机的转速变快。以下说法正确的是（　　）
A．R0的阻值随压力的增大而增大
B．当压力增大时，电压表示数减小
C．当压力为零时，R1与电动机并联在电路中
D．若将R1换成阻值小的电阻，电动机转速变慢
5．（2022·福建福州·模拟预测）如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则
A．螺线管上端是S极，滑片P向左移动
B．螺线管上端是S极，滑片P向右移动
C．螺线管上端是N极，滑片P向左移动
D．螺线管上端是N极，滑片P向右移动
6．（2022·福建漳州·模拟预测）如图所示，下列描绘物理现象或规律正确的是( )
A．甲图中闭合开关后看到的现象称为电磁感应现象
B．乙图展示了电动机的原理
C．丙图也可把拉线开关与灯的位置互换
D．丁图用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强
7．（2022·福建漳州·二模）如图四个实验装置表述正确的是（　　）
A．图甲是手机无线充电器的原理 B．图乙表明磁性强弱与电流关系
C．图丙可用来演示电磁感应现象 D．图丁可用来演示磁针的指向性
8．（2022·福建福州·二模）下列设备主要是利用电磁感应原理工作的是（　　）
A．指南针 B．电动机
C．发电机 D．电磁起重机

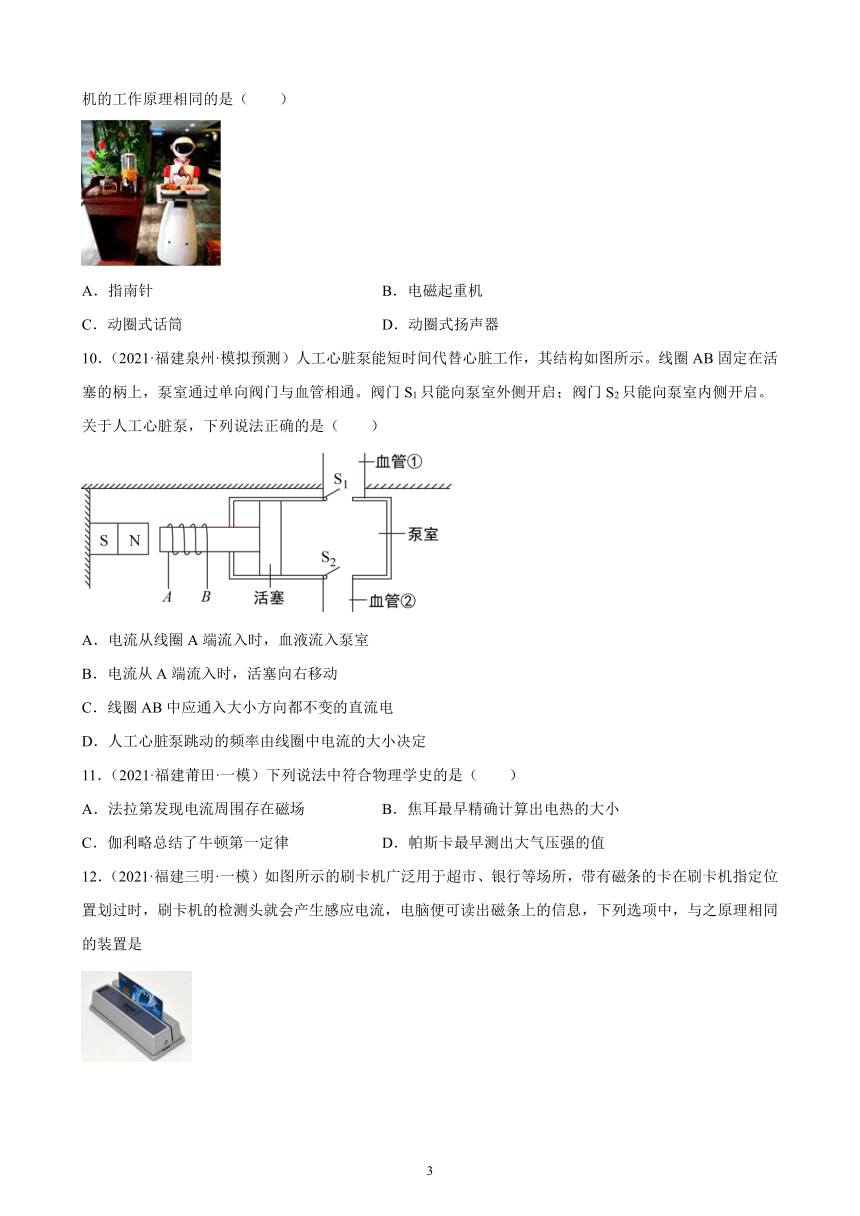

9．（2022·福建三明·一模）科技的快速发展使智能机器人进入人们的生活。如图所示，这是智能机器人为顾客送餐时的情景。智能机器人通过电动机驱动底部的轮子将美食送到指定客人的桌边，下列仪器与电动机的工作原理相同的是（　　）
A．指南针 B．电磁起重机
C．动圈式话筒 D．动圈式扬声器
10．（2021·福建泉州·模拟预测）人工心脏泵能短时间代替心脏工作，其结构如图所示。线圈AB固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门S1只能向泵室外侧开启；阀门S2只能向泵室内侧开启。关于人工心脏泵，下列说法正确的是（　　）
A．电流从线圈A端流入时，血液流入泵室
B．电流从A端流入时，活塞向右移动
C．线圈AB中应通入大小方向都不变的直流电
D．人工心脏泵跳动的频率由线圈中电流的大小决定
11．（2021·福建莆田·一模）下列说法中符合物理学史的是（　　）
A．法拉第发现电流周围存在磁场 B．焦耳最早精确计算出电热的大小
C．伽利略总结了牛顿第一定律 D．帕斯卡最早测出大气压强的值

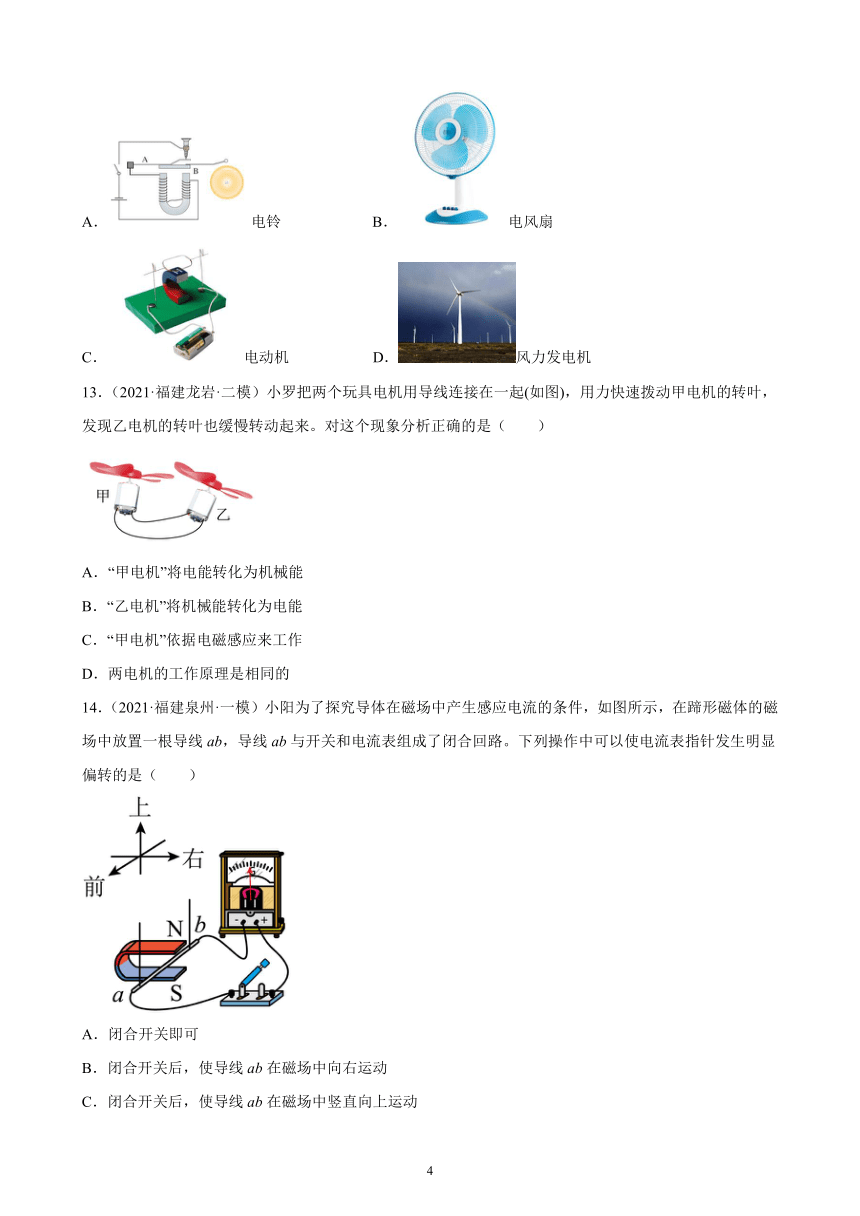

12．（2021·福建三明·一模）如图所示的刷卡机广泛用于超市、银行等场所，带有磁条的卡在刷卡机指定位置划过时，刷卡机的检测头就会产生感应电流，电脑便可读出磁条上的信息，下列选项中，与之原理相同的装置是
A．电铃 B．电风扇
C．电动机 D．风力发电机
13．（2021·福建龙岩·二模）小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（　　）
A．“甲电机”将电能转化为机械能
B．“乙电机”将机械能转化为电能
C．“甲电机”依据电磁感应来工作
D．两电机的工作原理是相同的
14．（2021·福建泉州·一模）小阳为了探究导体在磁场中产生感应电流的条件，如图所示，在蹄形磁体的磁场中放置一根导线ab，导线ab与开关和电流表组成了闭合回路。下列操作中可以使电流表指针发生明显偏转的是（　　）
A．闭合开关即可
B．闭合开关后，使导线ab在磁场中向右运动
C．闭合开关后，使导线ab在磁场中竖直向上运动
D．闭合开关后，使磁体沿导线ab向前运动
二、填空题

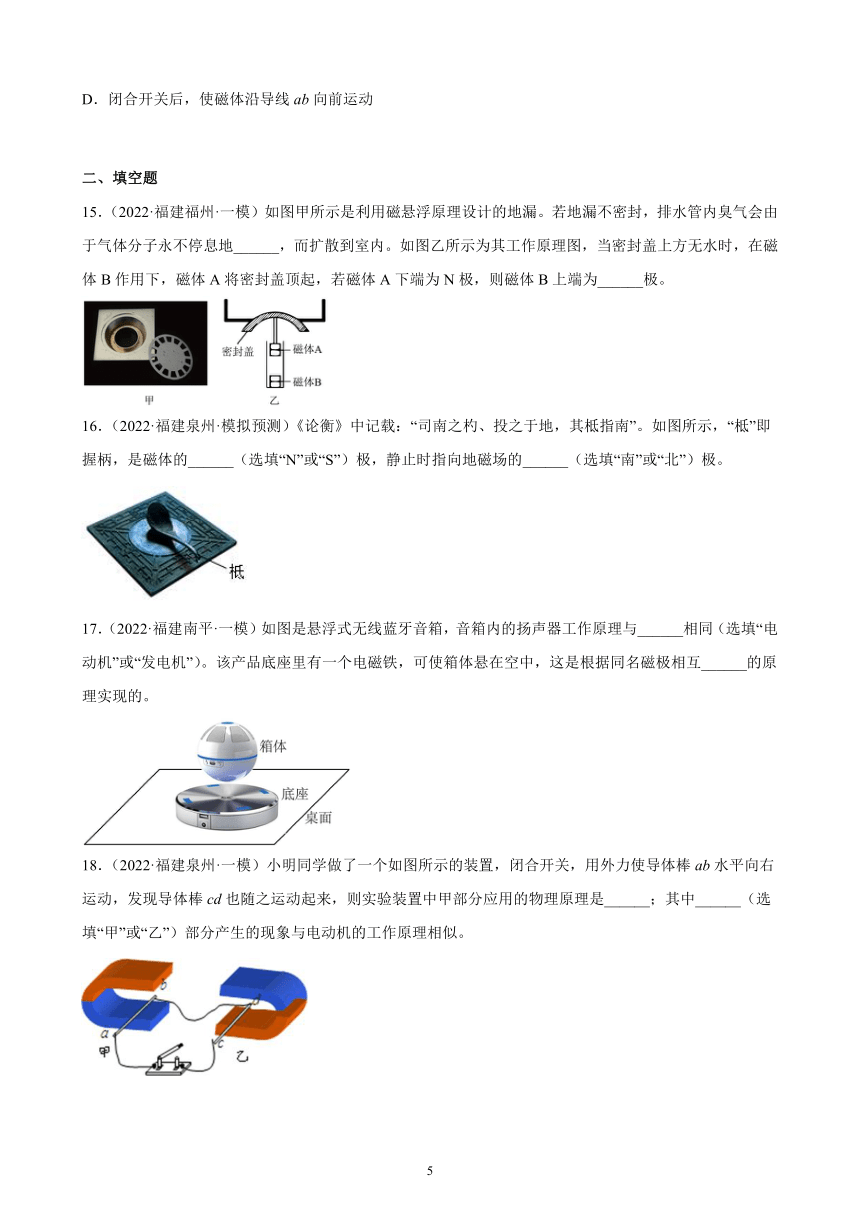

15．（2022·福建福州·一模）如图甲所示是利用磁悬浮原理设计的地漏。若地漏不密封，排水管内臭气会由于气体分子永不停息地______，而扩散到室内。如图乙所示为其工作原理图，当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起，若磁体A下端为N极，则磁体B上端为______极。
16．（2022·福建泉州·模拟预测）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图所示，“柢”即握柄，是磁体的______（选填“N”或“S”）极，静止时指向地磁场的______（选填“南”或“北”）极。
17．（2022·福建南平·一模）如图是悬浮式无线蓝牙音箱，音箱内的扬声器工作原理与______相同（选填“电动机”或“发电机”）。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互______的原理实现的。
18．（2022·福建泉州·一模）小明同学做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动起来，则实验装置中甲部分应用的物理原理是______；其中______（选填“甲”或“乙”）部分产生的现象与电动机的工作原理相似。
三、作图题
19．（2021·福建·中考真题）如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相互吸引，请在图中虚线上标出磁感线的方向，并在括号内标出条形磁体左端的极性。
20．（2022·福建南平·二模）如图，根据小磁针静止时的指向，标出通电螺线管的磁感线方向并在括号内标出电源的“+”或“﹣”极。
21．（2022·福建福州·一模）在图中标出磁感线的方向和小磁针静止时的N极。
22．（2022·福建三明·一模）请根据磁感线的方向，在图中标出小磁针的N极及电源的正极。
23．（2022·福建漳州·二模）如图所示，根据小磁针的N极指向，判断电源的正负极，填在括号内。
24．（2022·福建漳州·模拟预测）在图中，标出电源的正极，并用箭头表示磁感线方向。
25．（2021·福建宁德·一模）如图所示，小磁针静止在通电螺线管右侧。标出小磁针的N极并在虚线上用箭头标出磁感线方向。
26．（2021·福建泉州·一模）如图示，根据通电螺线管的电源“+”“-”极，标出磁感线方向和静止时小磁针的N极。
27．（2021·福建莆田·一模）在图中标出小磁针的N极及通电螺线管周围的磁感线方向。
四、实验题
28．（2022·福建福州·二模）小明使用热敏电阻与电磁继电器制作了一个简易的温控热水器实验装置，电路如图所示，当通过继电器的电流超过15mA时，衔铁被吸合，热水器停止加热，实现温控。热敏电阻的阻值与温度t的关系如下表所示。
t/℃ 30.0 40.0 50.0 60.0 70.0 80.0
/℃ 200 145 108 82 63 50
（1）闭合开关S，电磁铁上端是______极；
（2）分析实验电路图和表格数据可以判断，当热水器中温度升高时，的阻值_______，电磁铁的磁性_______；
（3）为了使热水器能在60℃时停止加热，现利用一只电阻箱对上述电路进行调试。以下调试步骤的正确顺序是_______；
①观察到继电器的衔铁被吸合
②闭合开关，调节滑动变阻器的阻值
③断开开关，用电阻箱替换热敏电阻，将阻值调至82Ω
④断开开关，将电阻箱从电路中移除，将热敏电阻接入电路
（4）要调高继电器控制的水温，仅做一项调整可行的是_______；
A．增加热水器电功率
B．减小滑动变阻器阻值
C．缩短弹簧两端连接线
（5）不改变图中器材，滑动变阻器R最大阻值为500Ω，电磁铁的电阻约为20Ω，每节干电池电压为1.5V。为使该装置实现对30~80℃之间任一温度的控制，电池组至少需用_______节干电池串联。
29．（2022·福建福州·一模）在探究“影响感应电流大小因素”的实验中：
（1）图甲是部分实验电路，、间接入的电表应选择 ______（选填“学生电流表”或“灵敏电流计”）；蹄形磁体放在水平桌面上，让导体棒沿 ______（选填“水平”或“竖直” ）方向运动，电路中会产生感应电流；
（2）用图甲所示装置探究“感应电流大小与导体切割磁感线速度大小的关系”时，让导体棒沿相同方向以不同的速度切割磁感线，分别记下每次实验中电表指针偏转的格数如下，由表中数据可得出结论：在其它条件相同时，______；
实验序号 导体棒切割磁感线速度 电表指针偏转格数
1 慢速 1.5格
2 中速 3格
3 快速 5格
（3）探究“感应电流大小与磁场强弱的关系”时，小格将蹄形做体换成以图乙所示的电磁铁，这样做的好处是 ______；
（4）在产生感应电流的过程中，将 ______能转化为电能。
30．（2022·福建漳州·模拟预测）在“探究导体在磁场中运动时产生感应电流的条件”的实验中，用绝缘细线将一根导体棒AB悬挂在蹄形磁体的磁场中，再将导体棒AB、灵敏电流计及开关用导线连成一个电路（如图所示）。
（1）实验中，通过观察_____来判断电路中是否有感应电流产生。
（2）闭合开关，让导体棒AB保持静止，电路中_____（填“有”或“无”）感应电流产生。
（3）闭合开关，让导体棒AB沿_____（填“竖直方向上下”或“水平方向左右”）运动时，电路中有感应电流产生。
31．（2021·福建漳州·一模）在探究“磁体磁性强弱的影响因素”实验中，同学们提出以下猜想： 猜想一： 磁性强弱可能与外界温度有关；猜想二： 磁性强弱可能与外界气压有关。 为了验证上述猜想，同学们利用如图所示的仪器，进行实验探究记录数据如下表。
编号 温度/℃ 气压/kPa 大头针数目/个
1 15 101 19
2 30 101 15
3 45 101 9
4 101 12
5 30 90 15
6 30 80 15
（1）实验中同学们通过观察___________来推测磁体磁性的强弱。
（2）小刚同学根据编号为1、2、3的实验数据得到，磁体的磁性强弱与___________因素有关。
（3）要验证猜想二，应选择编号为___________的三组实验数据进行分析。
（4）某同学发现编号4的空格处的数据漏记，他根据表中数据推断该数据可能为___________。
A．17 B．27 C．37
五、计算题
32．（2022·福建福州·一模）喜欢创造发明的小榕设计了一个自动控温的保温箱，其工作原理电路图如图所示。电源电压恒为12V，控制电路中电磁铁线圈电阻忽略不计，定值电阻，加热电路中电阻。为热敏电阻，其阻值随温度变化情况如表所示。闭合开关后，当箱内温度达时，衔铁被吸下，电阻停止工作；当箱内温度低于时，电磁铁磁性减弱，在弹簧作用下，A、B 两触点接触，电阻又开始工作。求：
（1）电阻工作100s产生的热量；
（2）电磁铁吸住滑块的最小电流；
（3）若将电流表改成温度表，其刻度是否均匀，请通过分析计算说明理由。
温度 24 26 28 30 32 34 36 38
热敏电阻 180 160 140 120 100 80 60 40
参考答案：
1．A
【详解】A．1831年，一位叫迈克尔·法拉第的科学家发现了磁与电之间的相互联系和转化关系。闭合电路的部分导体在磁场中做切割磁感线运动，闭合电路中就会产生感应电流。这种利用磁场产生电流的现象称为电磁感应，故A正确；
B．焦耳发现了通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应，故B错误；
C．1820年，丹麦物理学家奥斯特发现了电流的磁效应，即通电导线周围存在磁场，故C错误；
D．安培发现了磁场对通电导体的作用，故D错误。
故选A。
2．C
【详解】AB．地球是个大磁体，地磁南极在地理北极附近，地磁北极的地理南极附近，所以磁感线大致南北方向，所以两位同学站在东西方向，摇动铜线跳绳切割磁感线运动，铜线跳绳才能切割磁感线运动，才有电流，电流方向与绳子运动方向有关，故AB不符合题意；
C．此过程中要切割磁感线产生电流，是机械能转化为电能，故C符合题意；
D．跳绳发电属于电磁感应现象，故D不符合题意。
故选C。
3．C
【分析】明确每一位科学家在科学史上做出的贡献，对照题目的要求即可做出判断．
【详解】A. 法拉第发现了电磁感应现象，不合题意；B. 焦耳发现了焦耳定律，不合题意；C. 奥斯特发现电生磁，是第一个发现电与磁之间有联系的科学家，符合题意；D. 安培发现了安培定则，不合题意．故选C.
4．B
【详解】A．由图知，定值电阻R与R0串联接入电路，根据得，电源电压不变，电流变大时，R0电阻变小。所以当人站在电梯上，通过电磁铁线圈的电流变大，R0的阻值随压力的增大而减小，故A错误；
B．当压力增大时，R0电阻变小，电流变大，根据得，定值电阻R两端电压增大，电源电压不变，由串联电路电压特点知，R0两端电压减小，电压表并联在R0电阻两端，所以电压表示数减小，故B正确；
C．当压力为零时，衔铁与触点1连接，R1与电动机串联接在电路中，故C错误；
D．根据得，电源电压不变，若将R1换成阻值小的电阻，电流变大，电动机转速变快，故C错误。
故选B。
5．C
【详解】由安培定则可知，螺线管的上端是N极，螺线管与磁铁靠近的是异名磁极，相互吸引，弹簧测力计的示数增大，是因为螺线管的磁性增强，也就是电流变大，电阻变小，所以滑片应向左移动，故C符合题意，ABD不符合题意。
故选C。
【考点定位】通电螺线管
6．B
【详解】A．甲图说明通电导线的周围存在磁场，此现象为电流的磁效应，故A错误；
B．图乙说明通电直导线在磁场中要受到力的作用，是电动机的原理，故B正确；
C．从安全用电的角度分析，开关和灯的位置互换后，易造成触电事故，不安全，故C错误；
D．丁图用毛皮摩擦橡胶棒，毛皮束缚电子的能力比较弱，电子转移到橡胶棒上，而使其带负电，故D错误。
故选B。
7．A
【详解】A．图甲电路中没有电源，有灵敏电流计，闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，属于发电机的原理，故A正确；
B．图乙电路中，两个线圈匝数不同的电磁铁串联在电路中，电流相等，探究的是磁性强弱与电磁铁线圈匝数的关系，故B错误；
C．图丙电路中有电源，闭合开关后，通电导体在磁场中受到力的作用而运动起来，是用来演示电动机的原理的，故C错误；
D．图丁中，小磁针上方的导线通电后小磁针转动，是用来演示电流的磁效应的，故D错误。
故选A。
8．C
【详解】A．指南针利用地磁场的特点及磁极间相互作用的规律工作，故A不符合题意；
B．电动机是利用通电导体在磁场中受力而转动的原理工作的，故B不符合题意；
C．发电机是利用电磁感应现象，将机械能转化为电能，故C符合题意；
D．电磁起重机是利用电流的磁效应，通过电磁铁产生磁性来工作的，故D不符合题意。
故选C。
9．D
【详解】电动机的工作原理是通电导体在磁场中受力的作用。
A．指南针的工作原理是同名磁极相排斥，异名磁极相吸引，故A不符合题意；
B．电磁起重机的工作原理是通电导体的周围存在磁场，即电流的磁效应，故B不符合题意；
C．动圈式话筒是利用电磁感应原理制成的，利用线圈切割磁感线产生感应电流，故C不符合题意；
D．动圈式扬声器利用的是通电的音箱在磁场中受力的作用工作的，故D符合题意。
故选D。
10．A
【详解】AB．电流从线圈A端流入过程中，根据安培定则，螺线管左端为S极，此时异名磁极相互吸引，活塞左移，S1关闭，S2打开，血液从S2流入，故A正确，B错误；
C．线圈AB中若通入直流电，根据图结合题意可知，活塞只能向一个方向移动，完不成泵血任务，因此要使该装置能维持人体血液循环，线圈间所接电源应为交流电，即：活塞可以左右移动，血液既能流回心脏也能从心脏输出去，故C错误；
D．图中的线圈移动快慢与交流电的频率有关，交流电电流方向改变的快慢影响跳动次数，与电流大小无关，故D错误。
故选A。
11．B
【详解】A．奥斯特发现电流周围存在磁场，故A不符合题意；
B．英国物理学家焦耳做了大量的实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，其计算公式是Q=I2Rt，这一发现发展了电热学理论，为电热应用做出了杰出的贡献，故B符合题意；
C．牛顿在前人的基础上总结了牛顿第一定律，故C不符合题意；
D．托里拆利最早测出大气压强的值，故D不符合题意。
故选B。
12．D
【详解】A．当闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，根据题意知道，刷卡机的原理是电磁感应；电铃是利用电流的磁效应来工作的，故A不符合题意；
B．电风扇的电动机是利用通电导体在磁场中受力运动来工作的，故B不符合题意；
C．电动机是利用通电导体在磁场中受力运动来工作的，故C不符合题意；
D．风力发电机就是利用电磁感应原理工作的，故D符合题意．
13．C
【详解】A．“甲电机”相当于发电机，将机械能转化为电能，故A错误；
B．“乙电机”相当于电动机，将电能转化为机械能，故B错误；
C．“甲电机”相当于发电机，利用电磁感应工作，故C正确；
D．“乙电机”相当于电动机，利用磁场对电流受力的作用工作，两电机的工作原理不同，故D错误。
故选C。
14．B
【分析】本题考查电磁感应的相关知识，根据产生感应电流的条件分析判断。
【详解】电磁感应现象是指闭合电路中的一部分导体做切割磁感线运动，电路中产生感应电流的现象。
A．如果只闭合开关，部分导体没有做切割磁感线运动，不会产生感应电流，故A项不符合题意；
B．闭合开关后，使导线ab在磁场中向右运动，导体棒切割了磁感线，此时电路中会产生感应电流，故B项符合题意；
CD．闭合开关后，使导线ab在磁场中竖直向上运动与沿导线ab向前运动都不切割磁感线，故都不会产生感应电流，电流表指针不会偏转，故CD项不符合题意。
故选B。
15． 做无规则运动 N
【详解】[1]由分子动理论可知，组成物质的分子永不停息地做无规则运动。若地漏不密封，排水管内臭气会由于气体分子永不停息地做无规则运动，而扩散到室内。
[2]由题可知，两磁体之间的作用力是斥力，同名磁极相互排斥，所以，若磁体A下端为N极，则磁体B上端为N极。
16． S 北
【详解】[1][2]司南放在地上，它的握柄静止时指向S极，地磁场的南北极与地理南北极相反，所以握柄静止时指向地磁场的北极。
17． 电动机 排斥
【详解】[1]扬声器的原理是通电导体在磁场中受力运动，扬声器和电动机的原理一样。
[2]该产品底座里有一个电磁铁，可使箱体悬在空中，说明电磁铁与箱体相互排斥，根据同名磁极相互排斥的原理制成的。
18． 电磁感应现象 乙
【分析】闭合电路的一部分导体在磁场做切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象；电动机的根据通电导体在磁场中受力而运动的原理工作的。
【详解】[1]闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动起来，则实验装置中甲部分应用的物理原理是电磁感应现象。
[2]其中乙部分产生的现象与电动机的工作原理相似。
19．
【详解】根据安培定则可知，电流从电磁铁右侧流入，螺线管左侧N极，右侧S极，磁感线从N极出发，回到S极，所以磁感线方向向右，条形磁体与通电螺线管相互吸引，所以条形磁体左端N极，如下图所示
20．
【详解】根据磁极间的相互作用规律可知，通电螺线管靠近小磁针N极的一端为S极，所以通电螺线管的左端是N极；在磁体的外部磁感线的方向由N极出发回到S极，磁感线的方向箭头向右；根据安培定则，伸出右手握住螺线管使大拇指指向通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的左端流入，即电源的左端为正极，电源右端是负极，如图
21．
【详解】由图可知电流从螺线管的右端流入、左端流出，根据安培定则，四指顺着电流的方向握住螺线管，大拇指指螺线管的左边，所以，螺线管左端是N极，右端是S极；根据磁极间的相互作用，同名磁极相互排斥，异名磁极相互吸引的特点，可判断小磁针的左端是S极，右端是N极；根据磁体磁感线的分布特点，在磁体外部，磁感线应是从磁体的N极出发，回到磁体的S极，箭头的方向顺着磁感线的方向画即可，就本题图而言应是箭头指向右。如图所示：
22．
【详解】在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，所以螺线管的右侧为N极；根据异名磁极相互吸引，小磁针的左端为S极，右端为N极；根据右手螺旋定则，伸出右手使大拇指指示螺线管的右端，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，如图所示：
23．
【详解】图中小磁针的右端是N极，由异名磁极相互吸引可知螺线管的右端是S极，左端是N极，由安培定则可知电流从螺线管的右端流入，电源的右端是正极，左端是负极，如图所示：
24．
【详解】根据安培定则可判断出电源的正负极；磁体的外部磁感线方向从N极出发，回到S极，如下图所示：
25．
【详解】闭合开关后，由图可知电流从螺线管的上侧流入、下侧流出；右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端为N极、上端为S极；当小磁针静止时，根据磁极间的作用规律可知，小磁针的上端为N极、下端为S极；在磁体周围，磁感线从磁体的N极出发回到S极，所以图中磁感线的方向是指向上的。如图所示：
26．
【详解】根据安培定则可知，通电螺线管左端为N极，右端为S极。磁感线在磁体外部由N极出发回到S极，所以磁感线的方向向右。小磁针静止时，N极的指向为磁感线的方向，由于磁感线的方向向右，所以静止时小磁针的右端为N极。如图：
27．
【详解】电流从螺线管左侧流向右侧，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的N极，故螺线管右端为N极，左端为S极。磁感线在螺线管外部总是从N极指向S极，根据异名磁极相互吸引可知，小磁针左端为N极，右端为S极，如图所示：
28． N 减小 增强 ③②①④ C 3
【详解】（1）[1]如图所示，电流从螺线管下端流入，根据安培定则，右手四指顺着电流方向握住螺线管，大拇指所示的方向为N极，即闭合开关S，电磁铁上端是N极。
（2）[2][3]分析实验电路图和表格数据可以判断，当热水器中温度升高时，的阻值变小，根据欧姆定律，在电压一定时，控制电路中总电阻变小，电流变大，电磁铁的磁性增强。
（3）[4]为了使热水器能在60℃时停止加热，即要求的阻值变为82Ω时，通过继电器的电流达到15mA时，衔铁被吸合，即
可以先将用阻值为82Ω的电阻箱替代，调节滑动变阻器，当出现衔铁被吸合，表明刚好满足题目要求，故合理的顺序为③②①④。
（4）[5]A．增加热水器电功率，会使达到设定温度的时间减小，达到设定的温度衔铁被吸合，仍然会停止加热，不能提高水的温度。故A不符合题意；
B．减小滑动变阻器阻值，会使控制电路中电流增大，在未达到设定温度衔铁就被吸合，提前停止加热，水温会比设定温度低，故B不符合题意；
C．缩短弹簧两端连接线，会增大弹簧的弹力，衔铁被吸合所需要磁力增加，需要电阻进一步变小使电流增大，即水温更高才能让衔铁被吸合停止加热，故C符合题意。
故选C。
[6]由表可知，当温度在30~80℃之间变化时，的阻值变化范围为，则电流达到15mA需要的最低电压为
每节干电池的电压为1.5V，需要的电池节数为
故电池组至少需用3节干电池串联。
29． 灵敏电流计 水平 导体切割磁感线的速度越大，闭合电路中产生的感应电流越大 可以通过改变电流大小来改变磁场的强弱 机械
【详解】（1）[1]因实验中产生的感应电流较小，故a、b间接入的电表应选择灵敏电流计。
[2]闭合开关，让导体棒沿竖直方向运动，则导体没有切割磁感线，不会产生感应电流，故应让导体沿水平方向运动，这样闭合电路的部分导体做切割磁感线运动，电路中会产生感应电流。
（2）[3]从表格中看出，从实验1到实验3，金属棒切割磁感线的速度越来越快，电流计指针偏转格数越来越大，电流越来越大，由此可得出的结论是：其他条件都相同时，导体切割磁感线的速度越大，闭合电路中产生的感应电流越大。
（3）[4]滑动变阻器可改变连入电路的电阻大小，从而改变电路的电流。在图乙的电路中接入了滑动变阻器，可以通过改变电流大小来改变磁场的强弱。
（4）[5]导体在磁场中运动，消耗了机械能，产生了电能。所以产生感应电流的过程是机械能转化为电能的过程。
30． 灵敏电流计指针是否偏转 无 水平方向左右
【详解】（1）[1]实验中，通过观察灵敏电流计指针是否偏转来判断电路中是否有感应电流存在，指针偏转表明电路中有感应电流，否则电路中没有感应电流。
（2）[2]闭合开关，若导体棒AB不动或者导体棒AB没有做切割磁感线运动，电路中不会产生感应电流。
（3）[3]要想产生感应电流，导体必须做切割磁感线运动，当导体棒AB竖直方向上下运动时，没有切割磁感线，不会产生感应电流；当导体棒AB水平方向左右运动时，做切割磁感线运动，会产生感应电流。
31． 吸引大头针数量 温度 2、5、6 C
【详解】（1）[1]由表中数据分析可知：实验中同学们应用了转换法，通过观察磁铁吸引大头针数量来推测磁体磁性的强弱。
（2）[2]由表中数据可知：编号1、2、3的三组实验数据测量时控制气压不变，改变了温度，根据控制变量法的思想，探究的是磁体的磁性强弱与温度的关系。根据实验数据得到磁体的磁性强弱与温度有关。
（3）[3]要探究磁性强弱可能与外界气压有关，根据控制变量法的思想，应该控制温度不变，所以选编号2、5、6的三组实验数据。
（4）[4]编号4磁铁吸引了12个大头针，15>12>9，由表中数据分析编号4的温度应该高于30℃小于45℃，故选C。
32．（1）7200J；（2）0.05A；（3）表盘上温度值的刻度不均匀，电流与电阻不成正比
【详解】解：（1）根据电路图可知，电阻工作时，和串联后，再与并联接入电路中，两端的电压为电源电压，消耗的电能全部用来产生热量，所以电阻工作100s产生的热量为
（2）根据题意可知，当箱内温度低于时，A、两触点接触，根据表格中的数据可知，此时的阻值为；该支路的总电阻为
电磁铁吸住滑块的最小电流为
（3）根据欧姆定律可知，电流表的示数为
电源电压不变，的阻值是变化的，电流与总电阻成反比，所以将电流表改成温度表，其刻度是不均匀的。
答：（1）电阻工作产生的热量为7200J；
（2）电磁铁吸住滑块的最小电流为0.05A；
（3）表盘上温度值的刻度不均匀，电流与电阻不成正比。
