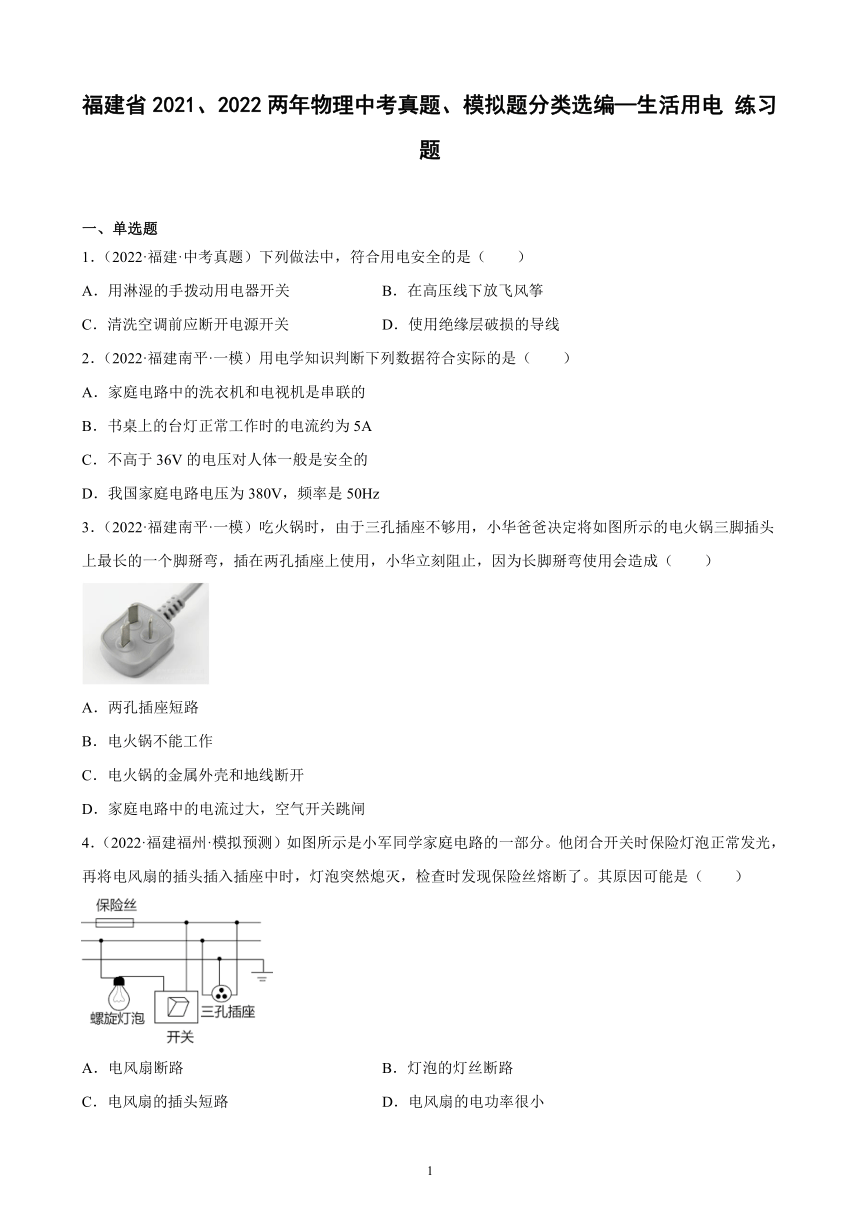

福建省2021、2022两年物理中考真题、模拟题分类选编—生活用电 练习题(含解析)

福建省2021、2022两年物理中考真题、模拟题分类选编—生活用电 练习题
一、单选题
1．（2022·福建·中考真题）下列做法中，符合用电安全的是（　　）
A．用淋湿的手拨动用电器开关 B．在高压线下放飞风筝
C．清洗空调前应断开电源开关 D．使用绝缘层破损的导线
2．（2022·福建南平·一模）用电学知识判断下列数据符合实际的是（　　）
A．家庭电路中的洗衣机和电视机是串联的
B．书桌上的台灯正常工作时的电流约为5A
C．不高于36V的电压对人体一般是安全的
D．我国家庭电路电压为380V，频率是50Hz
3．（2022·福建南平·一模）吃火锅时，由于三孔插座不够用，小华爸爸决定将如图所示的电火锅三脚插头上最长的一个脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（　　）
A．两孔插座短路
B．电火锅不能工作
C．电火锅的金属外壳和地线断开
D．家庭电路中的电流过大，空气开关跳闸
4．（2022·福建福州·模拟预测）如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小

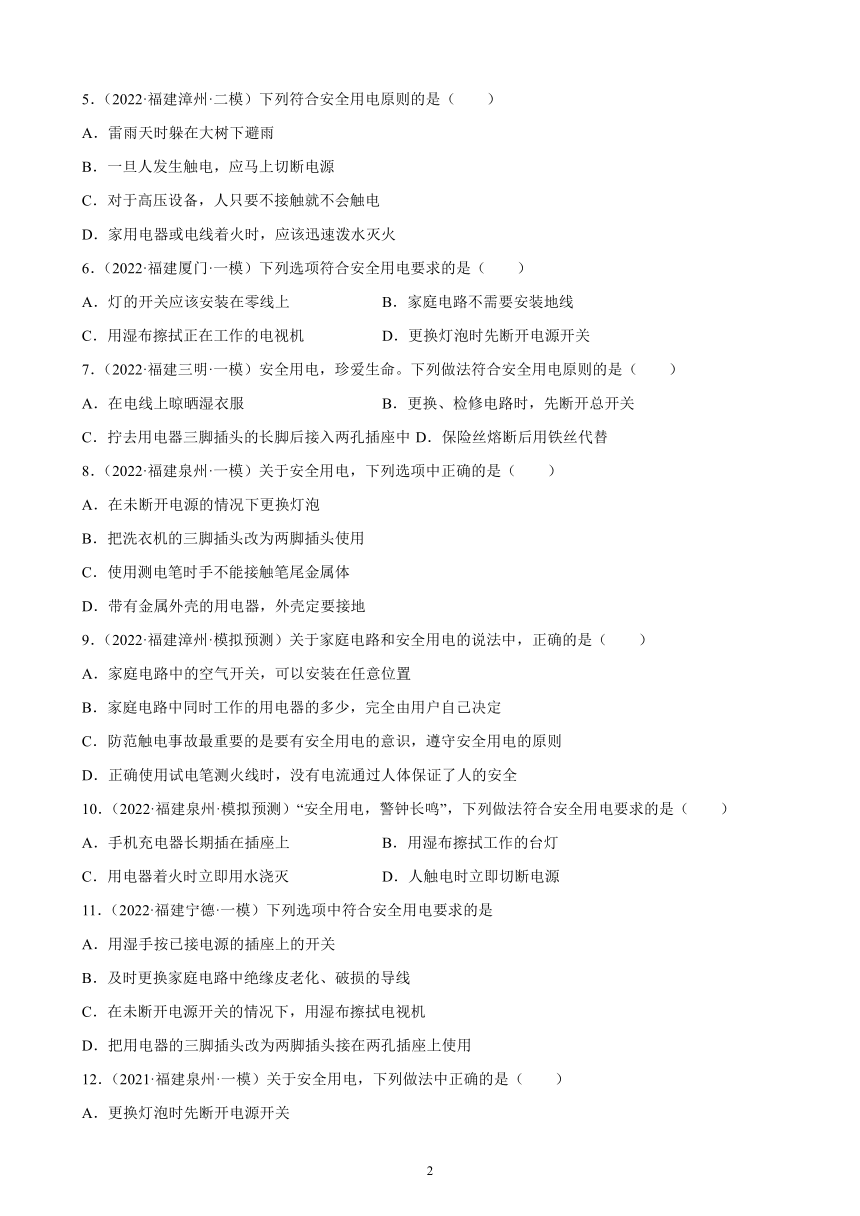

5．（2022·福建漳州·二模）下列符合安全用电原则的是（　　）
A．雷雨天时躲在大树下避雨
B．一旦人发生触电，应马上切断电源
C．对于高压设备，人只要不接触就不会触电
D．家用电器或电线着火时，应该迅速泼水灭火
6．（2022·福建厦门·一模）下列选项符合安全用电要求的是（　　）
A．灯的开关应该安装在零线上 B．家庭电路不需要安装地线
C．用湿布擦拭正在工作的电视机 D．更换灯泡时先断开电源开关
7．（2022·福建三明·一模）安全用电，珍爱生命。下列做法符合安全用电原则的是（　　）
A．在电线上晾晒湿衣服 B．更换、检修电路时，先断开总开关
C．拧去用电器三脚插头的长脚后接入两孔插座中 D．保险丝熔断后用铁丝代替
8．（2022·福建泉州·一模）关于安全用电，下列选项中正确的是（　　）
A．在未断开电源的情况下更换灯泡
B．把洗衣机的三脚插头改为两脚插头使用
C．使用测电笔时手不能接触笔尾金属体
D．带有金属外壳的用电器，外壳定要接地
9．（2022·福建漳州·模拟预测）关于家庭电路和安全用电的说法中，正确的是（　　）
A．家庭电路中的空气开关，可以安装在任意位置
B．家庭电路中同时工作的用电器的多少，完全由用户自己决定
C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则
D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全
10．（2022·福建泉州·模拟预测）“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（　　）
A．手机充电器长期插在插座上 B．用湿布擦拭工作的台灯
C．用电器着火时立即用水浇灭 D．人触电时立即切断电源
11．（2022·福建宁德·一模）下列选项中符合安全用电要求的是
A．用湿手按已接电源的插座上的开关
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下，用湿布擦拭电视机
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用

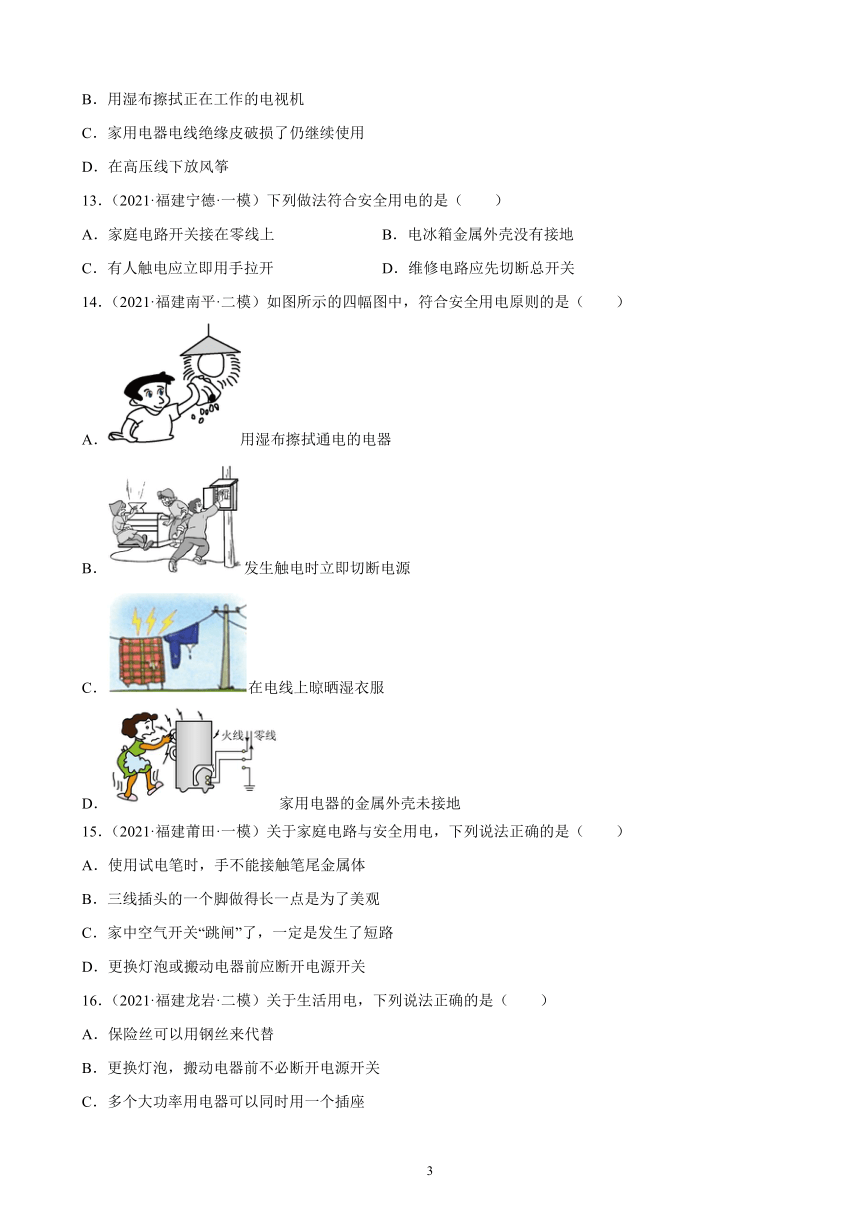

12．（2021·福建泉州·一模）关于安全用电，下列做法中正确的是（　　）
A．更换灯泡时先断开电源开关
B．用湿布擦拭正在工作的电视机
C．家用电器电线绝缘皮破损了仍继续使用
D．在高压线下放风筝
13．（2021·福建宁德·一模）下列做法符合安全用电的是（　　）
A．家庭电路开关接在零线上 B．电冰箱金属外壳没有接地
C．有人触电应立即用手拉开 D．维修电路应先切断总开关
14．（2021·福建南平·二模）如图所示的四幅图中，符合安全用电原则的是（　　）
A．用湿布擦拭通电的电器
B．发生触电时立即切断电源
C．在电线上晾晒湿衣服
D．家用电器的金属外壳未接地
15．（2021·福建莆田·一模）关于家庭电路与安全用电，下列说法正确的是（　　）
A．使用试电笔时，手不能接触笔尾金属体
B．三线插头的一个脚做得长一点是为了美观
C．家中空气开关“跳闸”了，一定是发生了短路
D．更换灯泡或搬动电器前应断开电源开关
16．（2021·福建龙岩·二模）关于生活用电，下列说法正确的是（　　）
A．保险丝可以用钢丝来代替
B．更换灯泡，搬动电器前不必断开电源开关
C．多个大功率用电器可以同时用一个插座

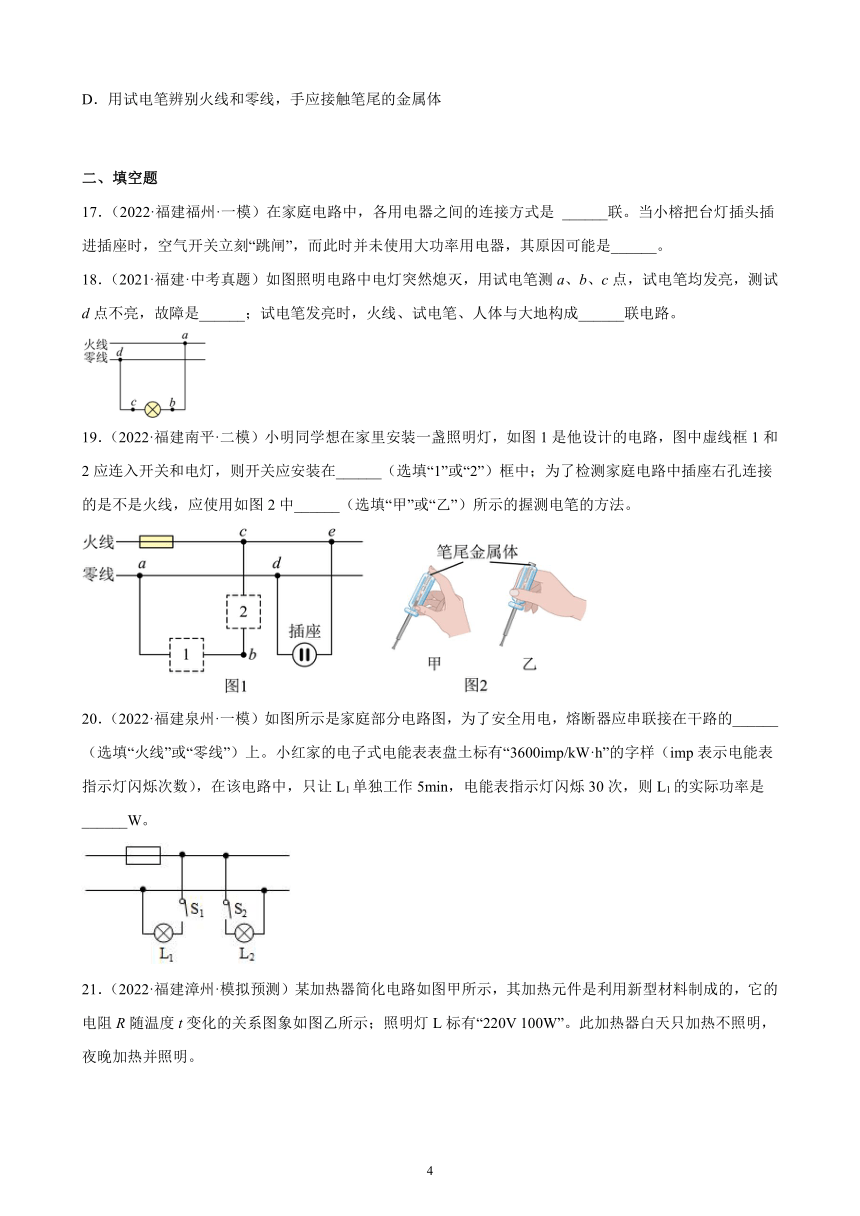

D．用试电笔辨别火线和零线，手应接触笔尾的金属体
二、填空题
17．（2022·福建福州·一模）在家庭电路中，各用电器之间的连接方式是 ______联。当小榕把台灯插头插进插座时，空气开关立刻“跳闸”，而此时并未使用大功率用电器，其原因可能是______。
18．（2021·福建·中考真题）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______；试电笔发亮时，火线、试电笔、人体与大地构成______联电路。
19．（2022·福建南平·二模）小明同学想在家里安装一盏照明灯，如图1是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应安装在______（选填“1”或“2”）框中；为了检测家庭电路中插座右孔连接的是不是火线，应使用如图2中______（选填“甲”或“乙”）所示的握测电笔的方法。
20．（2022·福建泉州·一模）如图所示是家庭部分电路图，为了安全用电，熔断器应串联接在干路的______（选填“火线”或“零线”）上。小红家的电子式电能表表盘土标有“3600imp/kW·h”的字样（imp表示电能表指示灯闪烁次数），在该电路中，只让L1单独工作5min，电能表指示灯闪烁30次，则L1的实际功率是______W。

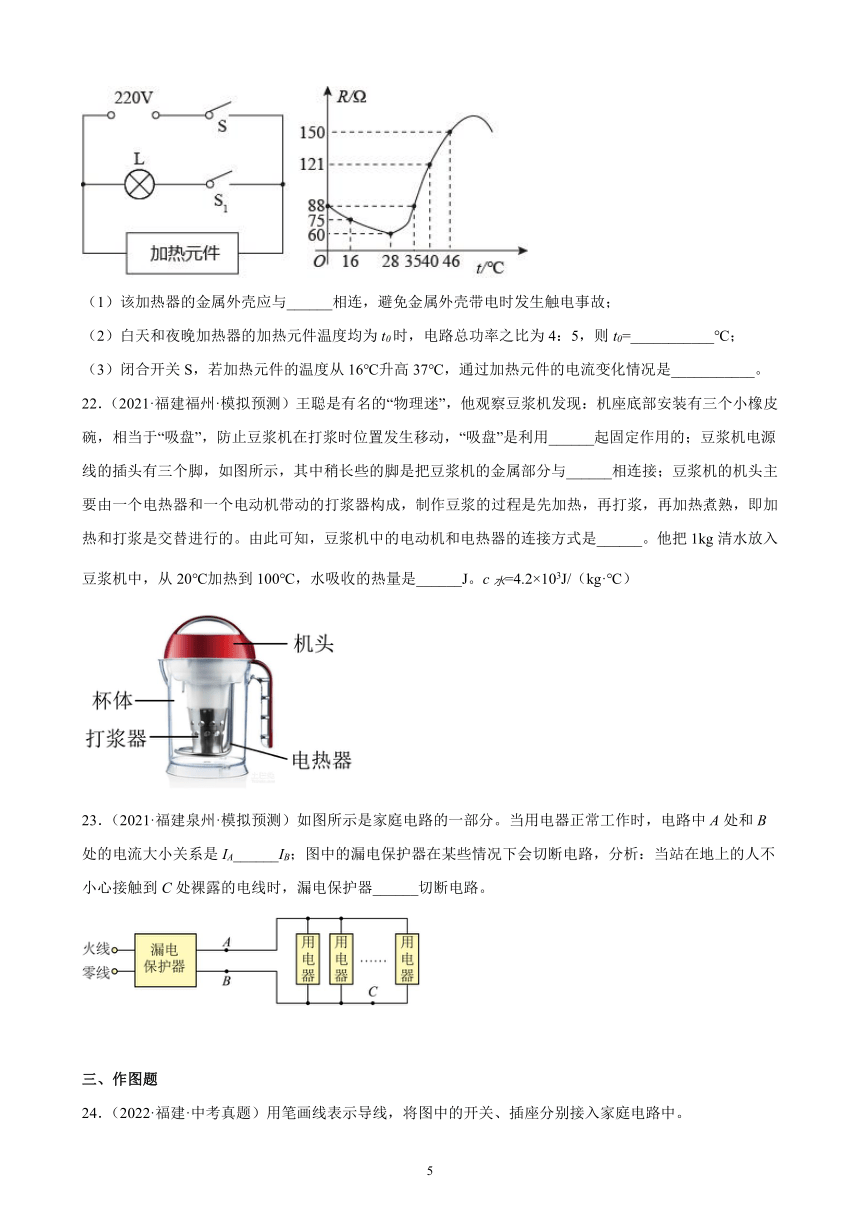

21．（2022·福建漳州·模拟预测）某加热器简化电路如图甲所示，其加热元件是利用新型材料制成的，它的电阻R随温度t变化的关系图象如图乙所示；照明灯L标有“220V 100W”。此加热器白天只加热不照明，夜晚加热并照明。
（1）该加热器的金属外壳应与______相连，避免金属外壳带电时发生触电事故；
（2）白天和夜晚加热器的加热元件温度均为t0时，电路总功率之比为4：5，则t0=___________℃；
（3）闭合开关S，若加热元件的温度从16℃升高37℃，通过加热元件的电流变化情况是___________。
22．（2021·福建福州·模拟预测）王聪是有名的“物理迷”，他观察豆浆机发现：机座底部安装有三个小橡皮碗，相当于“吸盘”，防止豆浆机在打浆时位置发生移动，“吸盘”是利用______起固定作用的；豆浆机电源线的插头有三个脚，如图所示，其中稍长些的脚是把豆浆机的金属部分与______相连接；豆浆机的机头主要由一个电热器和一个电动机带动的打浆器构成，制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的。由此可知，豆浆机中的电动机和电热器的连接方式是______。他把1kg清水放入豆浆机中，从20℃加热到100℃，水吸收的热量是______J。c水=4.2×103J/（kg·℃）
23．（2021·福建泉州·模拟预测）如图所示是家庭电路的一部分。当用电器正常工作时，电路中A处和B处的电流大小关系是IA______IB；图中的漏电保护器在某些情况下会切断电路，分析：当站在地上的人不小心接触到C处裸露的电线时，漏电保护器______切断电路。
三、作图题
24．（2022·福建·中考真题）用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。
25．（2022·福建泉州·模拟预测）小旭家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，且有一个USB插孔，他设计的电路如图所示。请把灯和USB接口正确接入电路。
26．（2022·福建漳州·模拟预测）请用笔画线代替导线将电路补充完整，要求开关控制插座。
27．（2022·福建福州·一模）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
参考答案：
1．C
【详解】A．因为生活中的水是导体，用湿淋淋的手拨动用电器开关很容易因水导电而发生触电事故，不符合用电安全，故A不符合题意；
B．在高压线下放风筝，风筝很容易挂到高压线上，很容易导电，使得放风筝的人触电，不符合安全用电原则，故B不符合题意；
C．在清洗用电器之前，应该断开开关，防止人接触用电器时触电，符合安全用电原则，故C符合题意；
D．导线外皮破损老化应该及时更换，否则容易发生触电事故，不符合安全用电原则，故D不符合题意。
故选C。
2．C
【详解】A．家庭电路中的洗衣机和电视机可以单独工作，且互不影响，所以它们是并联的，故A不符合题意；
B．书桌上的台灯正常工作时的电流较小，约为0.2A，故B不符合题意；
C．大量实验表明，只有不高于36V的电压对人体才是安全的，故C符合题意；
D．我国家庭电路的电压为220V，频率为50Hz，故D不符合题意。
故选C。
3．C
【详解】ABD．火锅三脚插头上最长的一个脚掰弯，插在两孔插座上使用，火线和零线接入电路中，电火锅工作，不会造成家庭电路中的电流过大，也不会使两孔插座短路，故ABD不符合题意；
C．火锅使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电；如果把三脚插头插在两孔插座上，电火锅的金属外壳和地线断开，一旦金属外壳带电，当人接触时会发生触电事故，故C符合题意。
故选C。
4．C
【详解】家庭电路中的保险丝熔断的原因有两个：一是用电器总功率过大，二是发生短路。生活常识可知，电风扇的功率并不大，因此造成保险丝熔断的原因是发生短路，故C符合题意，ABD不符合题意。
故选C。
5．B
【详解】A．雷电遇到高大的树木容易发生尖端放电现象，雷雨天气站在大树下避雨很危险，故A不符合题意；
B．发现有人触电后首先切断电源，把触电者拉离电源，因人体是导体，可避免救助者间接触电事故，故B符合题意；
C．安全用电的原则：不接触低压带电体，不靠近高压带电体，人靠近高压设备也会触电，故C不符合题意；
D．生活用水是导体，泼水灭火，会使人触电，不符合安全用电原则，故D不符合题意。
故选B。
6．D
【详解】A．家庭电路中，控制各个灯具的开关都应安装在火线上，断开开关，才能切断电路，保证用电安全，故A不符合题意；
B．有金属外壳的用电器，必须接地线，若用电器漏电，电流会通过地线导入大地，防止发生触电事故，故B不符合题意；
C．生活用水是电的导体，用湿抹布擦正在工作的电视机时，可能会因湿抹布导电而发生触电事故，故C不符合题意；
D．更换灯泡时切断电源可以保证金属部分不带电，避免发生触电事故，故D符合题意。
故选D。
7．B
【详解】A．湿衣服是导体，当把湿衣服晾在电线上时，一旦电线漏电，人接触衣服时会发生触电事故，故A不符合题意；
B．为避免发生触电事故，检修电路及更换元件时，一定断开总开关，故B符合题意；
C．三孔插座的上孔接地线，金属外壳的用电器连接三孔插座的上孔，这样在金属外壳的用电器漏电时，避免出现触电事故。故不能去掉中间一脚，故C不符合题意；
D．铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故D不符合题意。
故选B。
8．D
【详解】A．更换灯泡时需要断开开关，否则容易发生触电事故，故A错误；
B．把洗衣机的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导走，易引发人体触电，故B错误；
C．使用测电笔时手不能接触笔尖金属体，必须接触笔尾金属体，笔尖接触导线，氖管发光的是火线，氖管不发光的是零线，故C错误；
D．带有金属外壳的用电器，外壳一定要接地，当金属外壳漏电时，可以将电及时导走，避免引发人体触电事故，故D正确。
故选D。
9．C
【详解】A．家庭电路中空气开关必须安装在保险装置之前，这样可以保证在检查电路或者更换保险装置时，能将电路切断，故A错误；
B．电能表和干路导线的规格决定了家庭电路中所接用电器的总功率，如果功率过大可能损坏家庭电路，故B错误；
C．生活中要有安全用电的意识，并能遵守安全用电的原则，这样可有效避免触电事故的发生，故C正确；
D．使用试电笔时人是闭合电路的一部分，所以有电流经过，但因为试电笔中电阻很大，所以流过人的电流很小，所以人不触电，故D错误。
故选C。
10．D
【详解】A．手机充电器长期插在插座上，一直在插座插着会有微电流通过，长时间会引起发热，容易造成元器件老化，有的还会发生短路，如此就会大大缩短充电器的寿命，故A错误；
B．用湿布擦拭工作的台灯，容易发生触电事故，故B错误；
C．用电器着火时不能用水灭火，易发生触电事故，故C错误；
D．人触电时立即切断电源是正确的，故D正确。
故选D。
11．B
【详解】A．不纯净的水容易导电，用湿手按已接电源的插座上的开关，容易发生触电事故，故A不符合安全用电要求．
B．电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故，故B符合安全用电要求．
C．湿布是导体，在未断开电源开关的情况下，用湿布擦拭电视机容易发生触电事故，故C不符合安全用电要求．
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，没有接地保护，容易引发触电事故，故D不符合安全用电要求．
12．A
【详解】A．更换灯泡时容易碰到带电部分，切断电源可以保证不会发生触电，故A正确；
B．生活用水是电的导体，用湿抹布擦正在工作的用电器时，可能会因湿抹布导电而发生触电事故，故B错误；
C．使用绝缘皮破损的导线，易引发触电事故，故C错误；
D．高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，故D错误。
故选A。
13．D
【详解】A．开关要接在火线和用电器之间，如果接在零线和用电器之间可能会造成触电，故A不符合题意；
B．如果电冰箱金属外壳没有接地，可能因为电冰箱的外壳带电造成触电事故，故B不符合题意；
C．有人触电时应立即断开电源，用手拉开可能造成触电，故C不符合题意；
D．维修电路时为了保护人的安全应该断电操作，即维修前先切断总开关，故D符合题意。
故选D。
14．B
【详解】A．湿布属于导体，通电电器属于带电体，用湿布擦拭时，有可能使电流通过水传到人体上，使人体触电，故A不符合题意；
B．当有人触电时，应尽快切断电源或用绝缘干木棍挑开电线，让触电者尽快脱离开电源，故B符合题意；
C．在电线上搭晾湿衣服，湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生融电事故，故C不符合题意；
D．金属外壳的电器的外壳未接地，金属外壳用电器漏电时会发生触电事故，故D不符合题意。
故选B。
15．D
【详解】A．使用试电笔时，手必须接触笔尾金属体才能构成通路，试电笔接触火线时氖管才能发光，故A错误；
B．接地线的插头制作的长一些，三脚插头与三孔插座相接时，把有金属外壳的用电器的外壳首先（或最后）与地线相接（或脱离），可以防止触电，故B错误；
C．空气开关“跳闸”可能是用电器发生短路，也可能是电路中同时工作的用电器总功率过大，故C错误；
D．更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电，故D正确。
故选D。
16．D
【详解】A．钢丝的熔点高，当电流过大时不会熔断，因此不能做保险丝，故A错误；
B．更换灯泡，搬动电器前之前必须断开开关，否则会触电，故B错误；
C．多个大功率用电器可以同时用一个插座，会会使总功率过大，造成电流过大，容易引起火灾，故C错误；
D．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D正确。
故选D。
17． 并 插头处发生了短路
【详解】[1]在家庭电路中，各用电器在工作时互不影响，则它们是并联的；
[2]当把台灯插头插进插座时，空气开关立刻“跳闸”，说明电路中电流过大，此时并未使用大功率用电器，其原因可能是插头处发生了短路。
18． cd段断路 串
【详解】[1]用试电笔测a、b、c点，试电笔均发亮，说明火线到c点之间都没故障，测试d点不亮，说明故障是cd段断路。
[2]试电笔发亮时，火线、试电笔、人体与大地连接成一条闭合的回路，故火线、试电笔、人体与大地构成串联电路。
19． 2 甲
【详解】[1]根据家庭电路的连接规则，开关应该接在火线上，所以开关应该安装在2上。
[2]测电笔的使用方法应该用手接触触电笔的后端的金属片，应使用如图2中甲所示的握测电笔的方法。
20． 火线 100
【详解】[1]根据安全用电的原则，熔断器应串联接在干路的火线上。
[2] 小红家的电子式电能表表盘土标有“3600imp/kW·h”的字样，在该电路中，只让L1单独工作5min，电能表指示灯闪烁30次，根据
则L1的实际功率是
21． 大地（地线） 40 先变大后变小
【详解】（1）[1]加热器的金属外壳与火线接触了，外壳就会带电，如果外壳没有接地，人接触时就会发生触电，为避免金属外壳带电时发生触电事故，该加热器的金属外壳应与大地（地线）相连。
（2）[2]由题意知，白天和夜晚温度均为t0时加热元件的功率相同，则有
=
已知PL=100W，故解得P加热=400W，由P=可得加热元件的阻值
R===121Ω
由图乙可知，加热器的阻值为121Ω时，对应的温度为40℃，即t0=40℃。
（3）[3]闭合开关S，由图乙可知，若加热元件的温度从16℃升高37℃，加热元件的阻值先减小后增大，电压一定，由I=可知，通过加热元件的电流先变大后变小。
22． 大气压 地 并联 3.36×105
【详解】[1]豆浆机底座的橡胶碗状吸盘，在使用时，将吸盘内空气排尽，外界大气压比吸盘内压强大很多，靠大气压将吸盘紧紧的压住，从而保证豆浆机不会轻易移动。
[2]豆浆机电源线的插头有三个脚，两个短些的脚分别接火线和零线，其中稍长些的脚通过插座接地，长些的脚与豆浆机的金属部分相连，能避免豆浆机漏电时发生触电危险。
[3]豆浆机的电热器加热功能和电动机的打浆功能交替进行，能独立工作，互不影响，所以电动机和电热器是并联连接的。
[4]给水加热，水吸收的热量为
23． ＝ 不会
【详解】[1]并联电路的电流特点是：干路电流等于各支路电流之和，AB都在干路上，所以IA＝IB。
[2]C处是零线，故当站在地上的人不小心接触到C处裸露的电线时，不会触电，电路中A处和B处的电流大小相同，故漏电保护器不会切断电路。
24．
【详解】从用电安全考虑，开关要接在灯泡和火线之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示：
25．
【详解】根据题意可知，灯和USB接口并联在电路中，可以单独使用；为了用电的安全，开关应接在火线和用电器之间，故作图如下：
26．
【详解】开关控制用电器时，为了安全，开关先连接火线，由图知，上面的导线为火线；插座上孔接地线、左孔接零线、右孔接火线，由图知，下面的导线为地线，则中间的导线为零线。开关控制插座，开关应与插座串联，如图所示：
27．
【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。
【详解】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：
