2022—2023学年物理人教版九年级全一册第20章 电与磁 能力巩固题含答案

2022—2023学年物理人教版九年级全一册第20章 电与磁 能力巩固题含答案
人教第20章 电与磁
一、选择题。（本大题共16题）
1、a、b两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，则(　　)
A．a是N极，b是S极 B．a是S极，b是N极
C．a、b都是N极 D．a、b都是S极
2、下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（　　）
A.条形磁铁 B.地磁场 C.通电直导线 D.通电螺线管
3、下列物品中，能被磁体吸引的是(　　)
A．橡皮擦 B．大头针 C．塑料尺 D．铜钥匙
4、指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是(　　)
A．指南针静止时指示南北方向，是因为指南针受到地磁场的作用
B．指南针静止时南极指向地理北极
C．如果地磁场消失，指南针还能指示南北方向
D．信鸽是靠绑在身上的小磁铁来实现导航的
5、有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管(　　)
　
A．左侧为N极，电源a端为正极
B．左侧为S极，电源a端为正极
C．左侧为N极，电源b端为正极
D．左侧为S极，电源b端为正极
6、下列说法错误的是（　　）
A. 电磁铁是利用电流的磁效应来工作的
B. 奥斯特实验说明通电导线周围存在磁场
C. 电动机机是根据电磁感应现象制成的
D. 磁带是利用磁性材料记录信息的

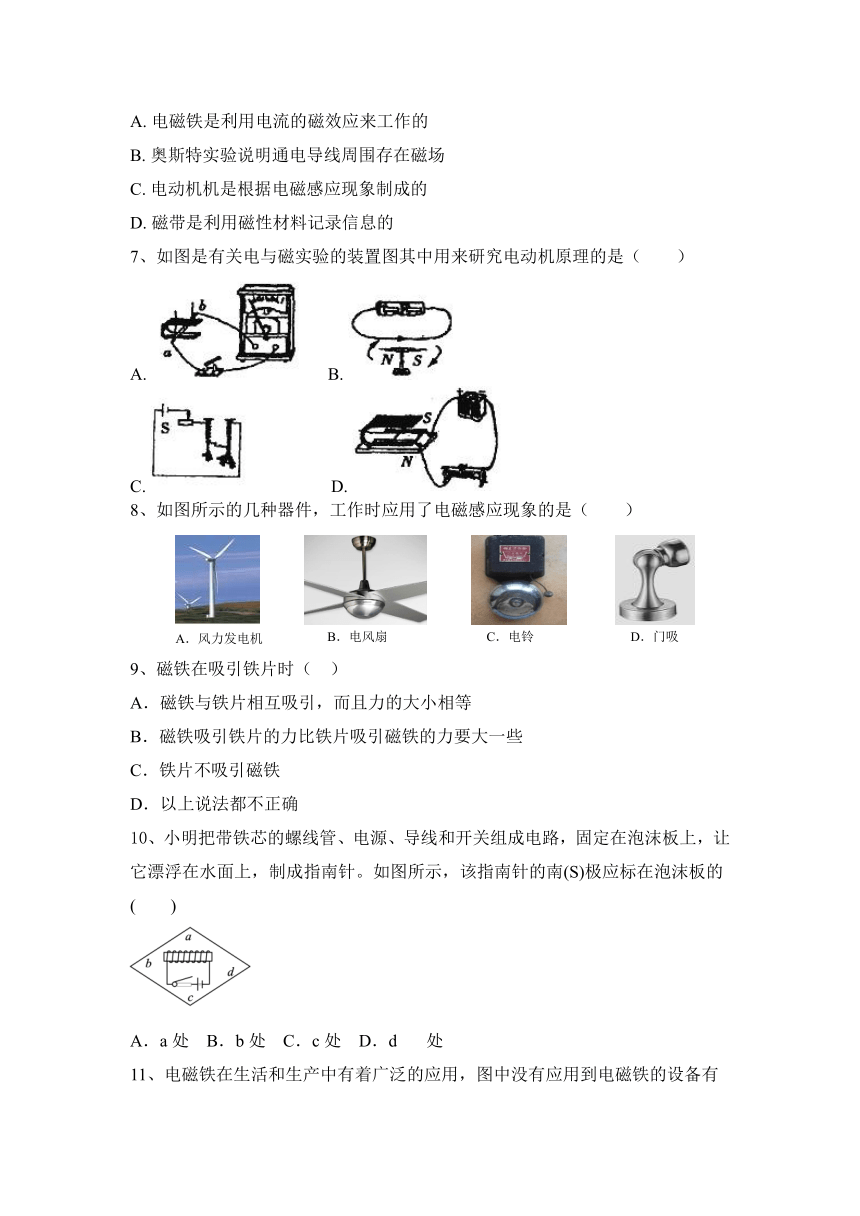

7、如图是有关电与磁实验的装置图其中用来研究电动机原理的是（　　）
A. B.
C. D.
8、如图所示的几种器件，工作时应用了电磁感应现象的是（ ）
9、磁铁在吸引铁片时（ ）
A．磁铁与铁片相互吸引，而且力的大小相等
B．磁铁吸引铁片的力比铁片吸引磁铁的力要大一些
C．铁片不吸引磁铁
D．以上说法都不正确
10、小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面上，制成指南针。如图所示，该指南针的南(S)极应标在泡沫板的(　　)
A．a处 B．b处 C．c处 D．d处

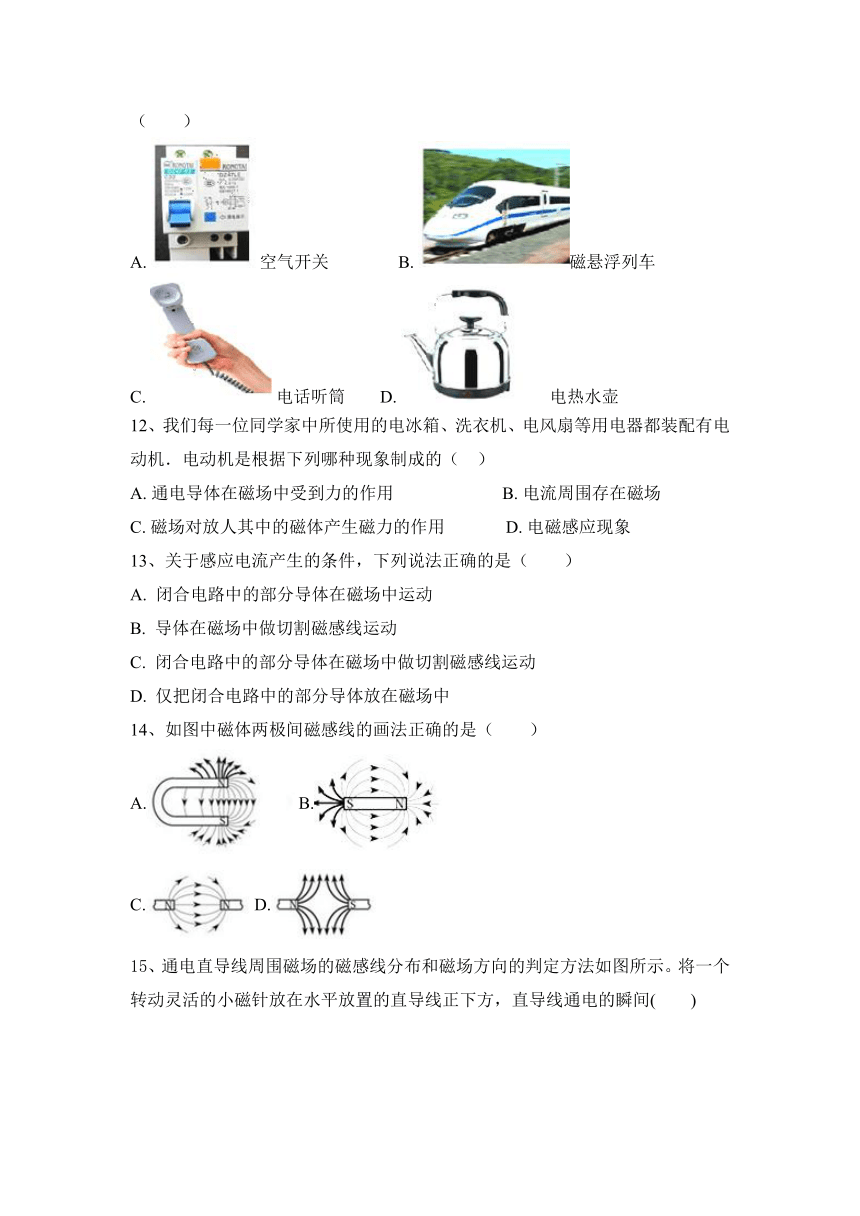

11、电磁铁在生活和生产中有着广泛的应用，图中没有应用到电磁铁的设备有（　　）
A. 空气开关 B. 磁悬浮列车
C. 电话听筒 D. 电热水壶
12、我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器都装配有电动机．电动机是根据下列哪种现象制成的（ ）
A. 通电导体在磁场中受到力的作用 B. 电流周围存在磁场
C. 磁场对放人其中的磁体产生磁力的作用 D. 电磁感应现象
13、关于感应电流产生的条件，下列说法正确的是（ ）
A. 闭合电路中的部分导体在磁场中运动
B. 导体在磁场中做切割磁感线运动
C. 闭合电路中的部分导体在磁场中做切割磁感线运动
D. 仅把闭合电路中的部分导体放在磁场中
14、如图中磁体两极间磁感线的画法正确的是（　　）
A. B.
C. D.

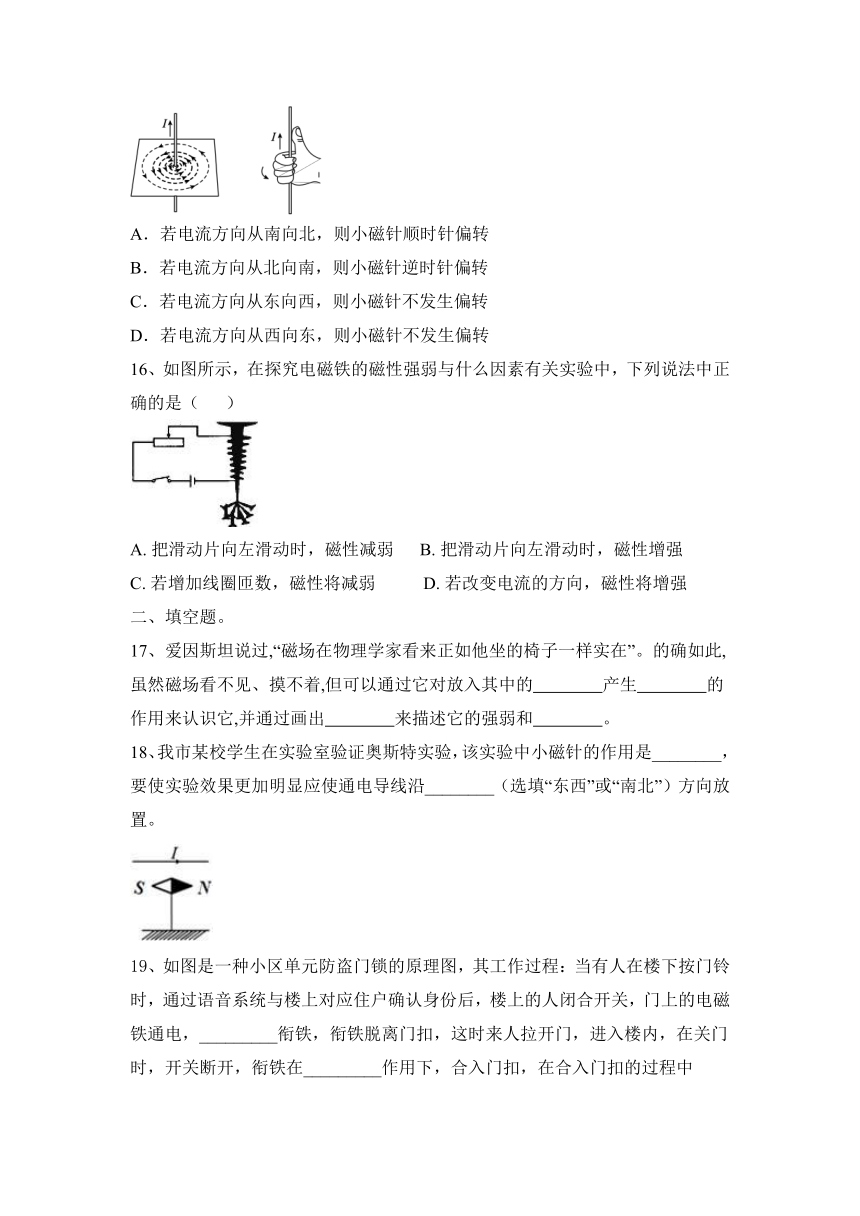

15、通电直导线周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一个转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间(　　)
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
16、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（ ）

A. 把滑动片向左滑动时，磁性减弱 B. 把滑动片向左滑动时，磁性增强
C. 若增加线圈匝数，磁性将减弱 D. 若改变电流的方向，磁性将增强
二、填空题。
17、爱因斯坦说过,“磁场在物理学家看来正如他坐的椅子一样实在”。的确如此,虽然磁场看不见、摸不着,但可以通过它对放入其中的　　　　产生　　　　的作用来认识它,并通过画出　　　　来描述它的强弱和　　　　。
18、我市某校学生在实验室验证奥斯特实验，该实验中小磁针的作用是________，要使实验效果更加明显应使通电导线沿________（选填“东西”或“南北”）方向放置。

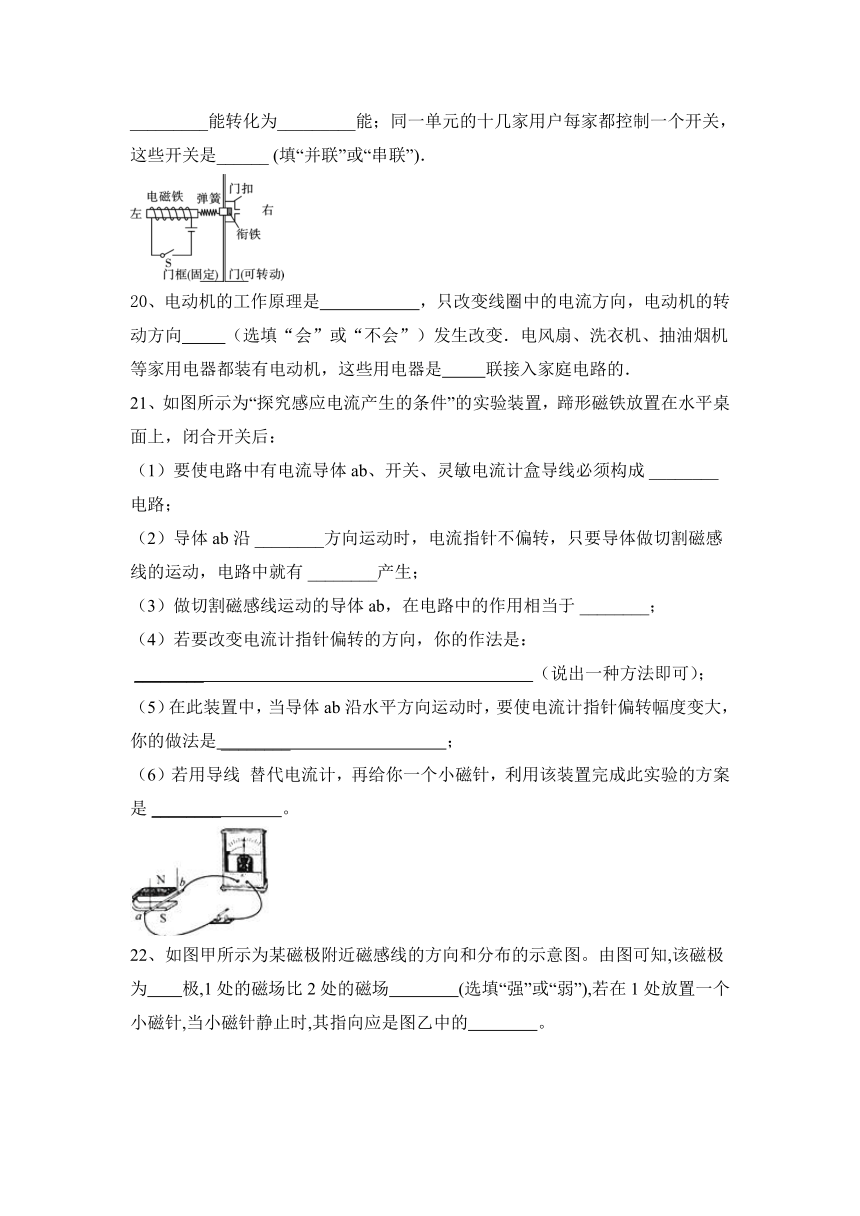

19、如图是一种小区单元防盗门锁的原理图，其工作过程：当有人在楼下按门铃时，通过语音系统与楼上对应住户确认身份后，楼上的人闭合开关，门上的电磁铁通电，_________衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内，在关门时，开关断开，衔铁在_________作用下，合入门扣，在合入门扣的过程中_________能转化为_________能；同一单元的十几家用户每家都控制一个开关，这些开关是______ (填“并联”或“串联”)．
20、电动机的工作原理是　 　，只改变线圈中的电流方向，电动机的转动方向　 　（选填“会”或“不会”）发生改变．电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是　 　联接入家庭电路的．
21、如图所示为“探究感应电流产生的条件”的实验装置，蹄形磁铁放置在水平桌面上，闭合开关后：
（1）要使电路中有电流导体ab、开关、灵敏电流计盒导线必须构成 ________电路；
（2）导体ab沿 ________方向运动时，电流指针不偏转，只要导体做切割磁感线的运动，电路中就有 ________产生；
（3）做切割磁感线运动的导体ab，在电路中的作用相当于 ________；
（4）若要改变电流计指针偏转的方向，你的作法是：
________ （说出一种方法即可）；
（5）在此装置中，当导体ab沿水平方向运动时，要使电流计指针偏转幅度变大，你的做法是 ________ ；
（6）若用导线 替代电流计，再给你一个小磁针，利用该装置完成此实验的方案是 ________ 。
22、如图甲所示为某磁极附近磁感线的方向和分布的示意图。由图可知,该磁极为　　极,1处的磁场比2处的磁场　　　　(选填“强”或“弱”),若在1处放置一个小磁针,当小磁针静止时,其指向应是图乙中的　　　　。
23、下面是同学们做过的一些物理实验情景图，请你对这些实验现象分别进行分析并得出结论。
（1）图甲：闭合开关，小磁针发生们偏转。说明：________ 。
（2）图乙：迅速击打硬纸板，板上的鸡蛋落入杯中．说明：________ 。
（3）图丙：将两滴等量的水分别滴在两块玻璃板上，其中被加热的水滴先消失．说明：________ 。
24、如图所示，是一种水位自动报警器的原理图。水位到达金属块时，___________灯亮；此时电磁铁的上端为___________（选填“”或“”）极。（容器内的水是导电的）
三、简答题。
25、如图所示，从一个不能打开的盒子（内有电池组等电路元件）上的两个小孔中伸出一段细软的长导线，试在不断开该导线的情况下，设计两种不同的方法判断该导线中是否有电流，并根据你的设计填写下表：
所用器材 主要实验步骤及判断导线中是否有电流的方法
方法1
方法2
四、作图题。
26、通电螺线管周围的小磁针静止时的指向如图所示，请你用箭头标出通电螺线管中电流的方向。
五、实验探究题。
27、如图所示，利用图中的器材可以完成“探究通电螺线管外部的磁场分布”，小磁针黑色一端是N极。
（1）从小磁针的分布情况可以发现，通电螺线管外部的磁场与________磁体的磁场相似，通电螺线管的两端相当于________磁体的两个磁极。
（2）在实验的过程中，改变电流方向，通电螺线管的N、S极________；改变电流大小，通电螺线管的N、S极________（前两空均填“改变”或“不改变”），从而说明通电螺线管两端的极性跟螺线管中的________有关，这个关系可以用安培定则来判断。
六、计算类综合题。
28、为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
空车质量 1180kg 电动机额定功率 4kW
满载人员 12人 电动机额定电压 48V
满载时轮胎与地接触面积 4×250cm2 最大车速 45km/h
电动机效率 80% 平路连续行驶里程 ≤80km
根据以上技术参数，解答下列问题：（g=10N/kg）
（1）电动车是利用________ 的原理工作的，它工作时将________能转化为________能；
（2）假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3）电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4）与普通汽车相比，电动观光车在环保节能方面的优点有________ （写出一条即可）
2022—2023学年物理人教版九年级全一册第20章 电与磁 能力巩固题含答案
人教第20章 电与磁
一、选择题。（本大题共16题）
1、a、b两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，则(　　)
A．a是N极，b是S极 B．a是S极，b是N极
C．a、b都是N极 D．a、b都是S极
【答案】B　
2、下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（　　）
A.条形磁铁 B.地磁场 C.通电直导线 D.通电螺线管
【答案】C
3、下列物品中，能被磁体吸引的是(　　)
A．橡皮擦 B．大头针 C．塑料尺 D．铜钥匙
【答案】B　
4、指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是(　　)
A．指南针静止时指示南北方向，是因为指南针受到地磁场的作用
B．指南针静止时南极指向地理北极
C．如果地磁场消失，指南针还能指示南北方向
D．信鸽是靠绑在身上的小磁铁来实现导航的
【答案】A　
5、有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管(　　)
　
A．左侧为N极，电源a端为正极
B．左侧为S极，电源a端为正极
C．左侧为N极，电源b端为正极
D．左侧为S极，电源b端为正极
【答案】C　
6、下列说法错误的是（　　）
A. 电磁铁是利用电流的磁效应来工作的
B. 奥斯特实验说明通电导线周围存在磁场
C. 电动机机是根据电磁感应现象制成的
D. 磁带是利用磁性材料记录信息的
【答案】C
7、如图是有关电与磁实验的装置图其中用来研究电动机原理的是（　　）
A. B.
C. D.
【答案】D
8、如图所示的几种器件，工作时应用了电磁感应现象的是（ ）
【答案】A
9、磁铁在吸引铁片时（ ）
A．磁铁与铁片相互吸引，而且力的大小相等
B．磁铁吸引铁片的力比铁片吸引磁铁的力要大一些
C．铁片不吸引磁铁
D．以上说法都不正确
【答案】A
10、小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面上，制成指南针。如图所示，该指南针的南(S)极应标在泡沫板的(　　)
A．a处 B．b处 C．c处 D．d处
【答案】D　
11、电磁铁在生活和生产中有着广泛的应用，图中没有应用到电磁铁的设备有（　　）
A. 空气开关 B. 磁悬浮列车
C. 电话听筒 D. 电热水壶
【答案】D
12、我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器都装配有电动机．电动机是根据下列哪种现象制成的（ ）
A. 通电导体在磁场中受到力的作用 B. 电流周围存在磁场
C. 磁场对放人其中的磁体产生磁力的作用 D. 电磁感应现象
【答案】A
13、关于感应电流产生的条件，下列说法正确的是（ ）
A. 闭合电路中的部分导体在磁场中运动
B. 导体在磁场中做切割磁感线运动
C. 闭合电路中的部分导体在磁场中做切割磁感线运动
D. 仅把闭合电路中的部分导体放在磁场中
【答案】C
14、如图中磁体两极间磁感线的画法正确的是（　　）
A. B.
C. D.
【答案】A
15、通电直导线周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一个转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间(　　)
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
【答案】D　
16、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（ ）

A. 把滑动片向左滑动时，磁性减弱 B. 把滑动片向左滑动时，磁性增强
C. 若增加线圈匝数，磁性将减弱 D. 若改变电流的方向，磁性将增强
【答案】B
二、填空题。
17、爱因斯坦说过,“磁场在物理学家看来正如他坐的椅子一样实在”。的确如此,虽然磁场看不见、摸不着,但可以通过它对放入其中的　　　　产生　　　　的作用来认识它,并通过画出　　　　来描述它的强弱和　　　　。
【答案】磁体　力　磁感线　方向
18、我市某校学生在实验室验证奥斯特实验，该实验中小磁针的作用是________，要使实验效果更加明显应使通电导线沿________（选填“东西”或“南北”）方向放置。
【答案】显示通电导体周围存在磁场；南北
19、如图是一种小区单元防盗门锁的原理图，其工作过程：当有人在楼下按门铃时，通过语音系统与楼上对应住户确认身份后，楼上的人闭合开关，门上的电磁铁通电，_________衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内，在关门时，开关断开，衔铁在_________作用下，合入门扣，在合入门扣的过程中_________能转化为_________能；同一单元的十几家用户每家都控制一个开关，这些开关是______ (填“并联”或“串联”)．
【答案】吸引 弹簧 弹性势 动 并联
20、电动机的工作原理是　 　，只改变线圈中的电流方向，电动机的转动方向　 　（选填“会”或“不会”）发生改变．电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是　 　联接入家庭电路的．
【答案】通电导体在磁场中受到力的作用；会；并。
21、如图所示为“探究感应电流产生的条件”的实验装置，蹄形磁铁放置在水平桌面上，闭合开关后：
（1）要使电路中有电流导体ab、开关、灵敏电流计盒导线必须构成 ________电路；
（2）导体ab沿 ________方向运动时，电流指针不偏转，只要导体做切割磁感线的运动，电路中就有 ________产生；
（3）做切割磁感线运动的导体ab，在电路中的作用相当于 ________；
（4）若要改变电流计指针偏转的方向，你的作法是：
________ （说出一种方法即可）；
（5）在此装置中，当导体ab沿水平方向运动时，要使电流计指针偏转幅度变大，你的做法是 ________ ；
（6）若用导线 替代电流计，再给你一个小磁针，利用该装置完成此实验的方案是 ________ 。
【答案】（1）闭合； （2）磁感线；感应电流；
（3）电源； （4）保持磁场方向不变，改变导体ab在磁场中的运动方向；（5）增大导体切割磁感线运动的速度； （6）奥斯特实验
22、如图甲所示为某磁极附近磁感线的方向和分布的示意图。由图可知,该磁极为　　极,1处的磁场比2处的磁场　　　　(选填“强”或“弱”),若在1处放置一个小磁针,当小磁针静止时,其指向应是图乙中的　　　　。
【答案】N　强　A
23、下面是同学们做过的一些物理实验情景图，请你对这些实验现象分别进行分析并得出结论。
（1）图甲：闭合开关，小磁针发生们偏转。说明：________ 。
（2）图乙：迅速击打硬纸板，板上的鸡蛋落入杯中．说明：________ 。
（3）图丙：将两滴等量的水分别滴在两块玻璃板上，其中被加热的水滴先消失．说明：________ 。
【答案】（1）通电导线周围存在磁场；鸡蛋有惯性；其他条件相同的情况下，温度越高，水（液体）蒸发越快
24、如图所示，是一种水位自动报警器的原理图。水位到达金属块时，___________灯亮；此时电磁铁的上端为___________（选填“”或“”）极。（容器内的水是导电的）
【答案】红 N
三、简答题。
25、如图所示，从一个不能打开的盒子（内有电池组等电路元件）上的两个小孔中伸出一段细软的长导线，试在不断开该导线的情况下，设计两种不同的方法判断该导线中是否有电流，并根据你的设计填写下表：
所用器材 主要实验步骤及判断导线中是否有电流的方法
方法1
方法2
【答案】方法1，利用的器材是小磁针。把盒子外的导线与自由静止的小磁针平行放置，观察小磁针是否会发生偏转，如果偏转，则导线中有电流通过，如果不偏转，则导线中没有电流通过。
方法2，利用的器材是铁钉和铁屑。把导线绕在铁钉上，做成一个电磁铁，把铁钉靠近铁屑，观察是否能吸引铁屑，如果能吸引，则导线中有电流通过，如果不偏转，则导线中没有电流通过。
四、作图题。
26、通电螺线管周围的小磁针静止时的指向如图所示，请你用箭头标出通电螺线管中电流的方向。
【答案】因同名磁极相互排斥，异名磁极相互吸引，故螺线管右侧为N极；
则由安培定则可知螺线管中电流由左侧流入，右侧流出；故答案如图：
五、实验探究题。
27、如图所示，利用图中的器材可以完成“探究通电螺线管外部的磁场分布”，小磁针黑色一端是N极。
（1）从小磁针的分布情况可以发现，通电螺线管外部的磁场与________磁体的磁场相似，通电螺线管的两端相当于________磁体的两个磁极。
（2）在实验的过程中，改变电流方向，通电螺线管的N、S极________；改变电流大小，通电螺线管的N、S极________（前两空均填“改变”或“不改变”），从而说明通电螺线管两端的极性跟螺线管中的________有关，这个关系可以用安培定则来判断。
【答案】（1）条形；条形 （2）改变；不改变；电流方向
六、计算类综合题。
28、为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
空车质量 1180kg 电动机额定功率 4kW
满载人员 12人 电动机额定电压 48V
满载时轮胎与地接触面积 4×250cm2 最大车速 45km/h
电动机效率 80% 平路连续行驶里程 ≤80km
根据以上技术参数，解答下列问题：（g=10N/kg）
（1）电动车是利用________ 的原理工作的，它工作时将________能转化为________能；
（2）假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3）电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4）与普通汽车相比，电动观光车在环保节能方面的优点有________ （写出一条即可）
【答案及解析】
（1）通电导线在磁场中受力的作用；电；机械
（2）其对地面的压力是G=m总g=（60kg×12+1180kg）×10N/kg=19000N，
对水平路面的压强P==1.9×105Pa．
（3）消耗电能W电=Pt=4kW×0.5h=2kW h=7.2×106J，
电动机对外做功W机=ηW电=80%×7.2×106J=5.76×106J，
（4）减少尾气污染、热污染、噪声污染等
【解析】（1）电动机即通电能动，故是利用通电导线在磁场中受力的作用的原理制成的，故再分析该过程中消耗了什么能，产生了什么能即可判断能量的转化；
（2）满载时对地面的压力等于乘客与空车的重力，接触面积已知，根据公式可求对水平路面的压强；
（3）根据公式W=Pt可求消耗的电能，由于电动车做匀速运动，故此时电动车所消耗的电能被有效利用的那一部分就是其克服阻力所做的功，即用电动机所消耗的电能乘以效率就是电动机克服阻力做的功；
（4）结合实际分析电动机与内燃机的相比时的优点即可。
