2022—2023学年物理人教版九年级全一册第16章 电压 电阻 期末练习（含答案）

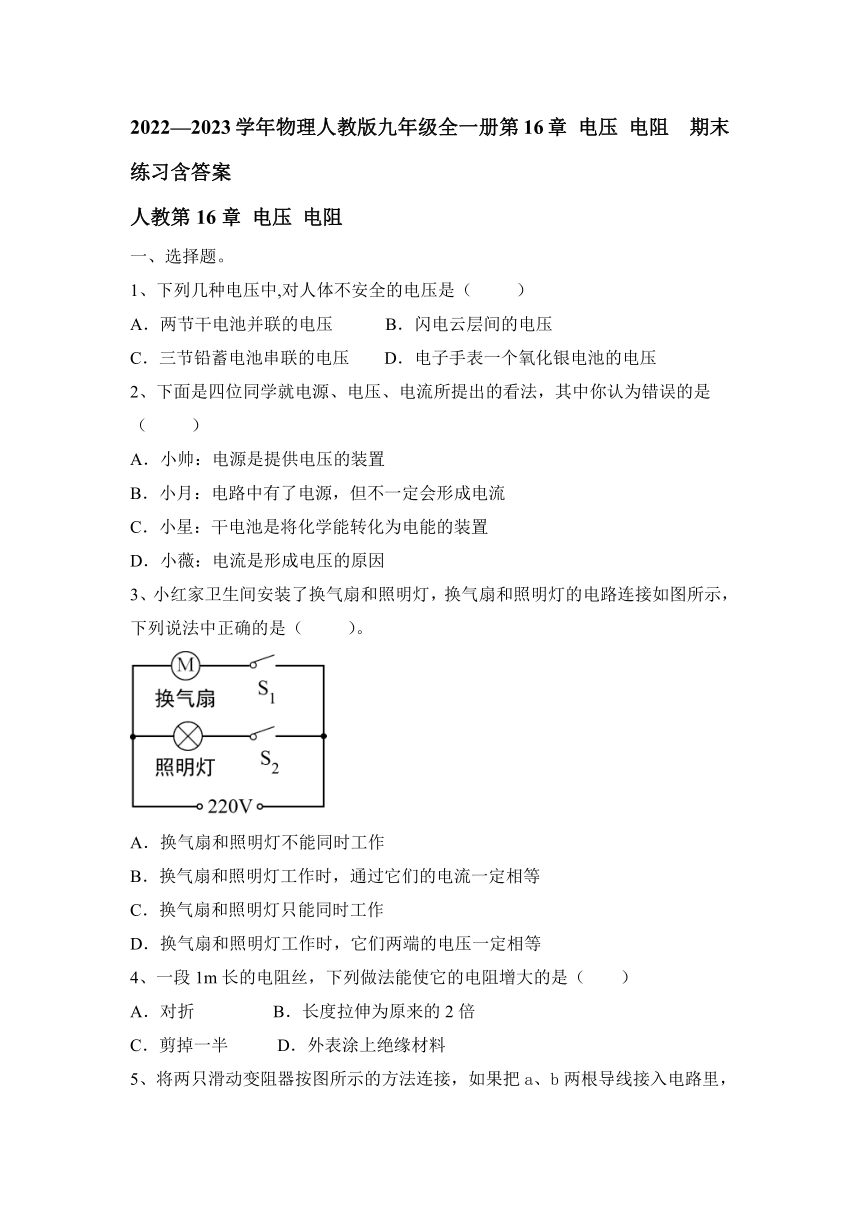

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 期末练习含答案
人教第16章 电压 电阻
一、选择题。
1、下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压 B．闪电云层间的电压
C．三节铅蓄电池串联的电压 D．电子手表一个氧化银电池的电压
2、下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因
3、小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作
D．换气扇和照明灯工作时，它们两端的电压一定相等
4、一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
5、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（　　）
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
6、如图所示的电路中，用电压表能测出L1两端电压的图是（　　）
A． B．
C． D．
7、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
8、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；
②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；
④根据电路图连接正确的电路．
A．①②③④ B．④③②① C．①④②③ D．④①③②
9、某些物质在温度很低的情况下，电阻就变成零，这种现象叫超导现象．如果把超导现象应用于实际，则( )
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
10、如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
11、关于电流表和电压表的使用，下列说法错误的是（ ）
A.使用前都应检查指针是否指零
B.两表都不能直接接到电源的两极上
C.若有两个量程，一般都先用大量程“试触”
D.两表接人电路时，都应使电流从正接线柱流入，从负接线柱流出

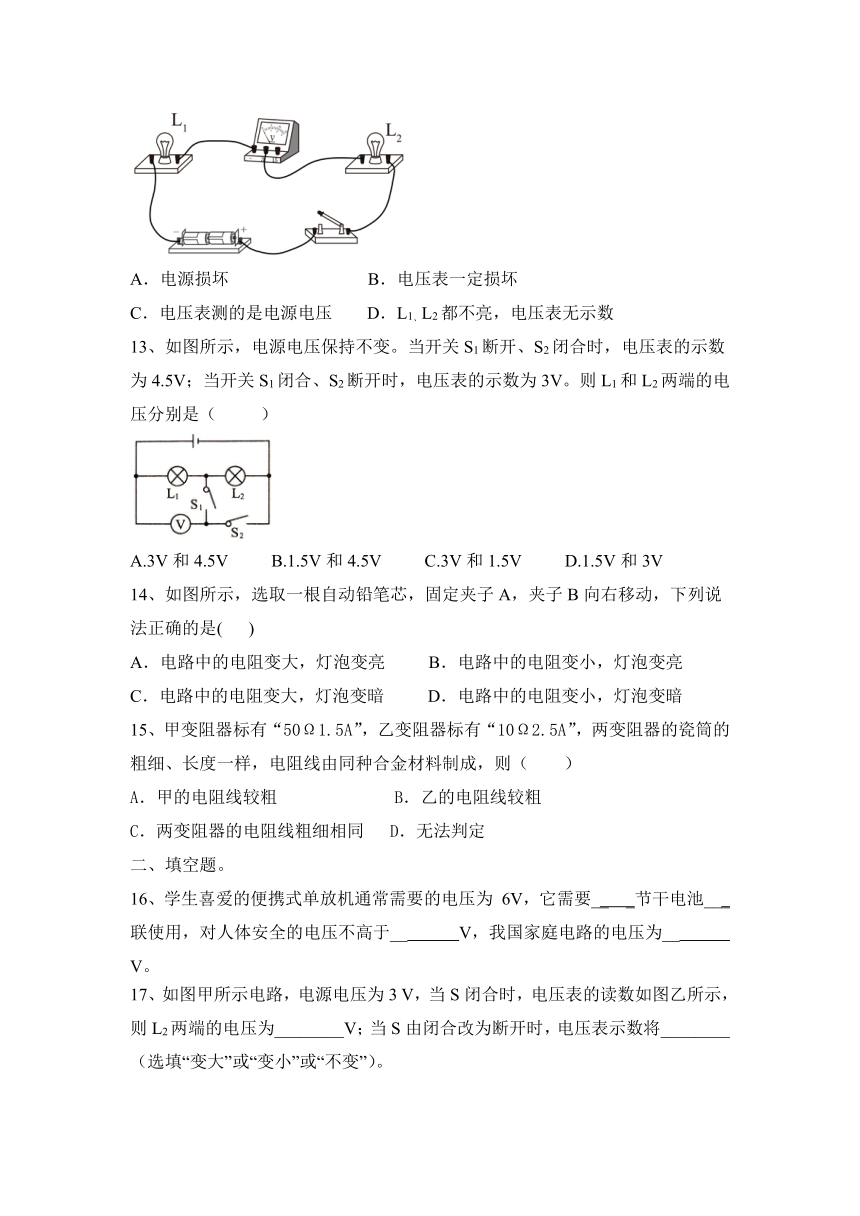

*12、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
13、如图所示，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V。则L1和L2两端的电压分别是（ ）
A.3V和4.5V B.1.5V和4.5V C.3V和1.5V D.1.5V和3V
14、如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是( )
A．电路中的电阻变大，灯泡变亮 B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗 D．电路中的电阻变小，灯泡变暗
15、甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（　　）
A．甲的电阻线较粗 B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同 D．无法判定
二、填空题。
16、学生喜爱的便携式单放机通常需要的电压为 6V，它需要__ _节干电池___ 联使用，对人体安全的电压不高于__ V，我国家庭电路的电压为__ 　V。

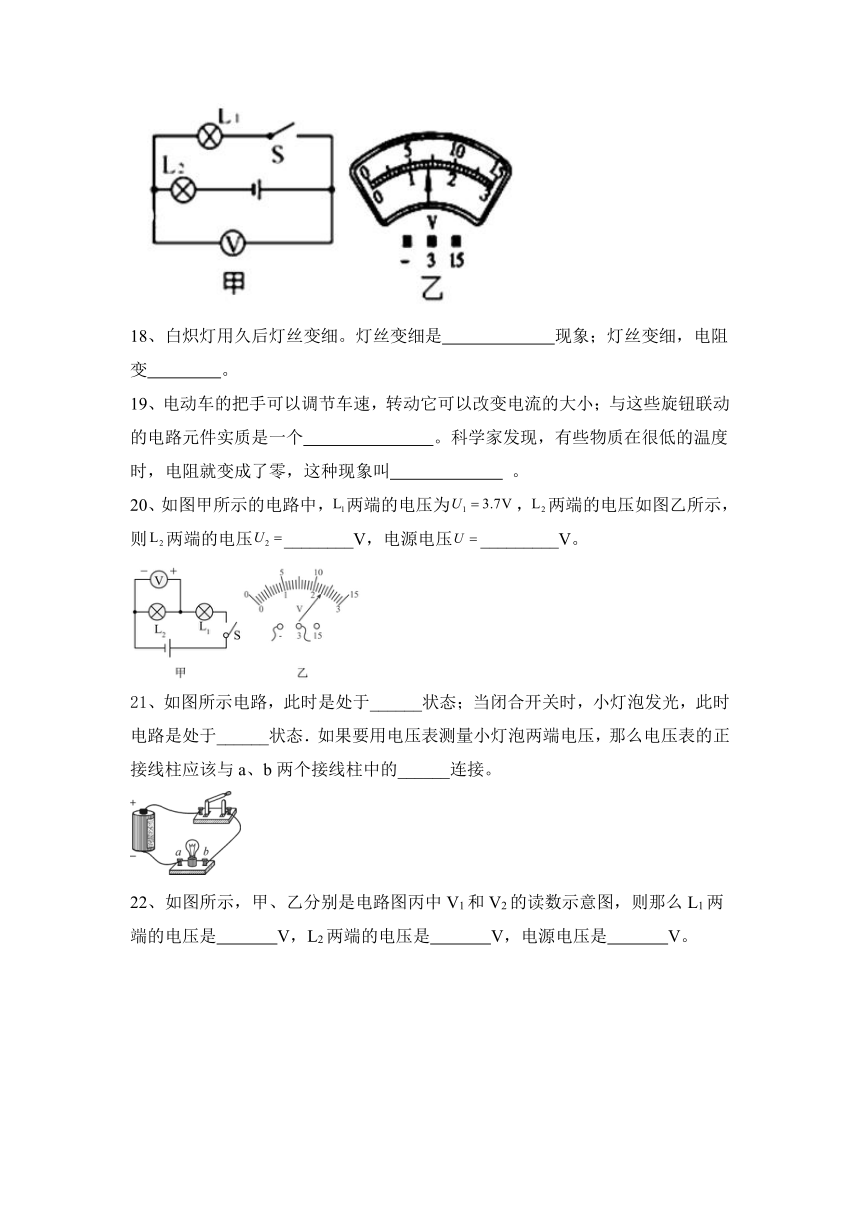

17、如图甲所示电路，电源电压为3 V，当S闭合时，电压表的读数如图乙所示，则L2两端的电压为________V；当S由闭合改为断开时，电压表示数将________（选填“变大”或“变小”或“不变”）。
18、白炽灯用久后灯丝变细。灯丝变细是 现象；灯丝变细，电阻变 。
19、电动车的把手可以调节车速，转动它可以改变电流的大小；与这些旋钮联动的电路元件实质是一个　 　 。科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫　 　 。
20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
21、如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态．如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的______连接。
22、如图所示，甲、乙分别是电路图丙中V1和V2的读数示意图，则那么L1两端的电压是　 　V，L2两端的电压是　 　V，电源电压是　 　V。
三、作图题。
23、如图所示，在电路图中的空白圈内填入电流表或电压表的符号，要求闭合开关后两个电灯都发光，两个电表均工作。
四、实验题。
24、在“探究串联电路电压的特点”活动中：
（1）连接电路时，开关应　 　。
（2）如图所示，连接电路时，至少需要　 　根导线；实验中应选择规格
　 　（填“相同”或“不同”）的小灯泡。
（3）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是
　 　（填出一种即可）。
（4）排除故障后，继续实验。小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　 　，理由是　 　。
（5）小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据可得出初步结论：　 　（只写表达式）。
UAB/V UBC/V UAC/V
2.6 1.8 4.4
25、在温度- -定的条件下，做“研究决定导体电阻大小因素”的实验，下 表给出了实验中所用到的导体的情况，选择C、 F两根导体进行对比，是为了研究导体电阻大小与_________是否有关；选择C和_____两根导体进行对比，是为了研究导体电阻与长度的关系，并可得出初步结论________________________ 。为了研究导体电阻与导体横截面积的关系，应该选择的两根导体是_________ ( 填写导体的序号)本实验用到的科学探究方法是________________。
五、计算题。
26、在如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为9V，当S1、S3断开，S2闭合时，电压表的示数为6V．求：
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？
27、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 期末练习含答案
人教第16章 电压 电阻
一、选择题。
1、下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压 B．闪电云层间的电压
C．三节铅蓄电池串联的电压 D．电子手表一个氧化银电池的电压
【答案】B
2、下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因
【答案】D
3、小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作
D．换气扇和照明灯工作时，它们两端的电压一定相等
【答案】D
4、一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
【答案】B
5、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（　　）
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
【答案】D
6、如图所示的电路中，用电压表能测出L1两端电压的图是（　　）
A． B．
C． D．
【答案】C
7、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
8、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；
②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；
④根据电路图连接正确的电路．
A．①②③④ B．④③②① C．①④②③ D．④①③②
【答案】C
9、某些物质在温度很低的情况下，电阻就变成零，这种现象叫超导现象．如果把超导现象应用于实际，则( )
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
【答案】B
10、如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
【答案】C
11、关于电流表和电压表的使用，下列说法错误的是（ ）
A.使用前都应检查指针是否指零
B.两表都不能直接接到电源的两极上
C.若有两个量程，一般都先用大量程“试触”
D.两表接人电路时，都应使电流从正接线柱流入，从负接线柱流出
【答案】B
*12、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
【答案】C
13、如图所示，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V。则L1和L2两端的电压分别是（ ）
A.3V和4.5V B.1.5V和4.5V C.3V和1.5V D.1.5V和3V
【答案】C
14、如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是( )
A．电路中的电阻变大，灯泡变亮 B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗 D．电路中的电阻变小，灯泡变暗
【答案】C
15、甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（　　）
A．甲的电阻线较粗 B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同 D．无法判定
【答案】B
二、填空题。
16、学生喜爱的便携式单放机通常需要的电压为 6V，它需要__ _节干电池___ 联使用，对人体安全的电压不高于__ V，我国家庭电路的电压为__ 　V。
【答案】4 、串、36、220
17、如图甲所示电路，电源电压为3 V，当S闭合时，电压表的读数如图乙所示，则L2两端的电压为________V；当S由闭合改为断开时，电压表示数将________（选填“变大”或“变小”或“不变”）。
【答案】1.6 变大
18、白炽灯用久后灯丝变细。灯丝变细是 现象；灯丝变细，电阻变 。
【答案】升华 大
19、电动车的把手可以调节车速，转动它可以改变电流的大小；与这些旋钮联动的电路元件实质是一个　 　 。科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫　 　 。
【答案】滑动变阻器；超导现象
20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
【答案】2.3 6.0
21、如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态．如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的______连接。
【答案】断路　通路　b　
22、如图所示，甲、乙分别是电路图丙中V1和V2的读数示意图，则那么L1两端的电压是　 　V，L2两端的电压是　 　V，电源电压是　 　V。
【答案】2.4； 7.1； 9.5
三、作图题。
23、如图所示，在电路图中的空白圈内填入电流表或电压表的符号，要求闭合开关后两个电灯都发光，两个电表均工作。
【答案】如图所示：
四、实验题。
24、在“探究串联电路电压的特点”活动中：
（1）连接电路时，开关应　 　。
（2）如图所示，连接电路时，至少需要　 　根导线；实验中应选择规格
　 　（填“相同”或“不同”）的小灯泡。
（3）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是
　 　（填出一种即可）。
（4）排除故障后，继续实验。小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　 　，理由是　 　。
（5）小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据可得出初步结论：　 　（只写表达式）。
UAB/V UBC/V UAC/V
2.6 1.8 4.4
【答案】（1）断开； （2）6；不同； （3）L2断路（或L1短路）；
（4）不能；电压表的正负接线柱接反了； （5）UAC＝UAB+UBC。
25、在温度- -定的条件下，做“研究决定导体电阻大小因素”的实验，下 表给出了实验中所用到的导体的情况，选择C、 F两根导体进行对比，是为了研究导体电阻大小与_________是否有关；选择C和_____两根导体进行对比，是为了研究导体电阻与长度的关系，并可得出初步结论________________________ 。为了研究导体电阻与导体横截面积的关系，应该选择的两根导体是_________ ( 填写导体的序号)本实验用到的科学探究方法是________________。
【答案】材料 G 同种材料，横线面积相同，长度越长，电阻越大。
AD 控制变量
五、计算题。
26、在如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为9V，当S1、S3断开，S2闭合时，电压表的示数为6V．求：
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？
【答案】（1）电源电压为15V；
（2）当S1、S3闭合，S2断开时，电压表的示数为为15V。
【详解】（1）当S1闭合，S2、S3断开时，
两灯泡串联，电压表测L1两端的电压，
所以U1＝9V，
当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压，
所以U2＝6V，
电源的电压U＝U1+U2＝9V+6V＝15V；
（2）当S1、S3闭合，S2断开时，
电路为L1的简单电路，电压表测电源的电压，所以L1两端的电压为15V。
27、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
【答案】（1）U1=1.7 V； （2）U2=1.3 V；
（3）总电压U=3 V； （4）电源电压为3 V
-
