2022—2023学年物理人教版九年级全一册第十九章 生活用电 过关作业 含答案

2022—2023学年物理人教版九年级全一册第十九章 生活用电 过关作业含答案
人教第十九章 生活用电
一、选择题。
1、电给我们生活带来了极大的便利，关于安全用电常识做法正确的是（　　）
A．电冰箱、电热水器的金属外壳不需要接地
B．使用测电笔时，手指可以碰到金属笔尖
C．为了防止触电，现在家庭电路中都安装空气开关、漏电保护器
D．保险丝是用镍铬合金制作的，当电流过大时，它由于温度升高而熔断起到保护的作用
2、家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（ ）
A. 当电压过高时自动切断电路
B. 当发生触电时自动切断电路
C. 当用电器发生漏电时自动切断电路
D. 当电路中电流过大时自动切断电路
3、有关安全用电，下列做法错误的是（　　）
A．使用验电笔时手要接触验电笔后端金属部分
B．为了使用方便，可以剪掉三脚插头中保护接地线的插脚
C．接入漏电保护器，可以在导线漏电、电器短路等故障时断开电路起保护作D．高压线发生断线落地时，人不能靠近落地处
4、关于安全用电，下列说法或做法正确的是（ ）
A．人只要不接触带电体就不会发生触电事故
B．用湿手拔用电器的插头
C．有金属外壳的用电器一般使用两脚插头
D．发现有人触电时立即断开电源
5、进入21世纪，电气化发展迅速，“安全用电”成为每一位公民的必备素养。下列说法中，符合安全用电原则的是（　　）
A．在功率较小的电插座上，插入多个大功率用电器
B．更换电灯时未关闭电灯开关
C．电灯开关应接在零线和灯泡之间
D．电脑、电视长时间不使用的情况下应切断电源
6、王号同学所在的教室中，安装了“220V、60W”日光灯8盏，关于选用的保险丝的规格，下面的规格中合适的是（ ）
A. 1A B. 3A C. 5A D. 10A
7、随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是(　　)
A． 增加用电器时，要把保险丝换粗些
B． 增加用电器时，要把闸刀开关换大些
C． 增加用电器时，只需要更换额定电流大些的电能表
D． 增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力
8、超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛，近年来，我国积极推进常温超导及其应用领域的研究。常温下的超导体，最适合运用于（　　）
A．制作家用保险丝 B．制作白炽灯泡的灯丝
C．制作电炉的电阻丝 D．远距离输电
9、小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是（ ）
20A 220V
额定漏电电流 30mA
额定不漏电电流 15mA
漏电分断时间 小于0.1s
A. 漏电电流大于30mA，保护器会在0.1秒之内切断电源
B. 漏电持续时间超过0.1秒时保护器才能动作
C. 当漏电电流达到15mA时就能起到可靠的保护作用
D. 只有当进户电压大于220V或用电电流大于20A时，才能起保护作用
10、下列做法中不符合安全用电要求的是（　　）
A．用电器金属外壳接地 B．开关接在火线上
C．家电着火时，先切断电源再救火 D．用湿抹布擦发光的灯泡

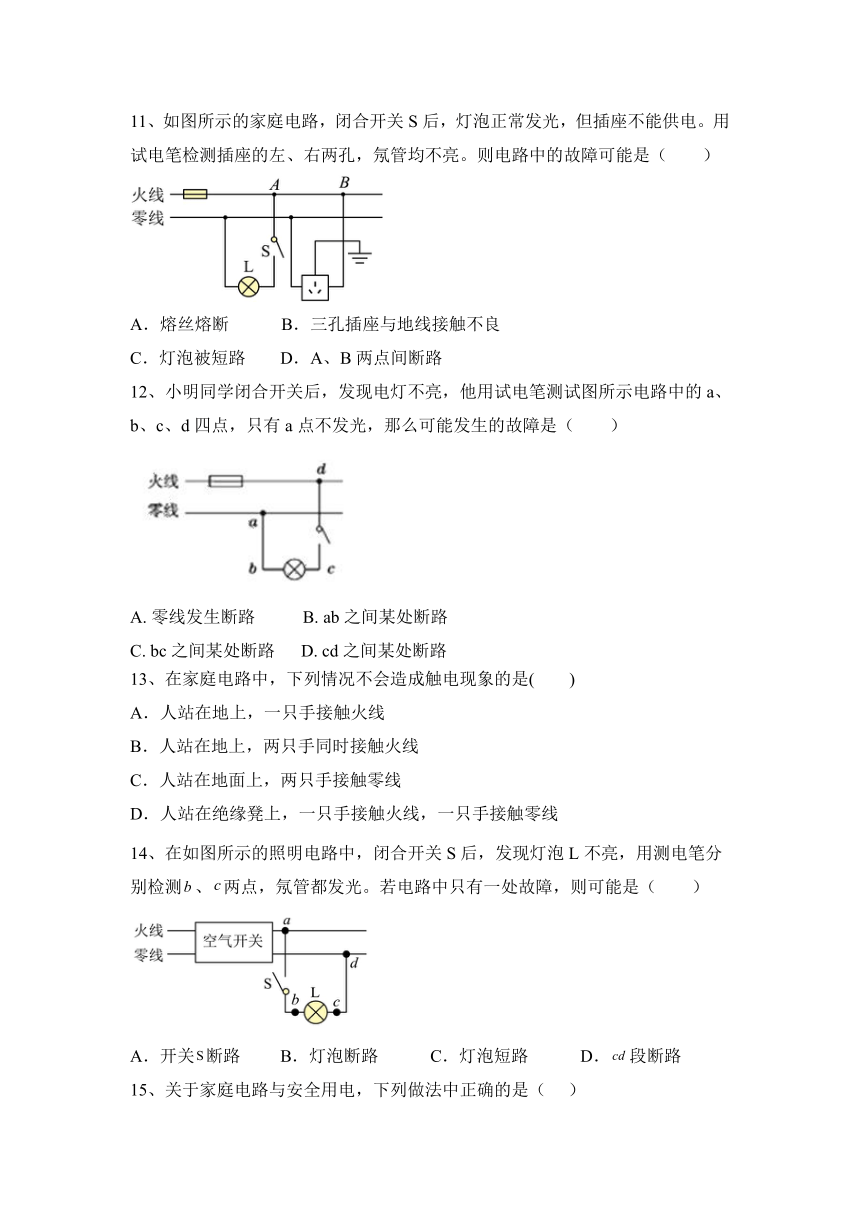

11、如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（　　）
A．熔丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
12、小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（　　）

A. 零线发生断路 B. ab之间某处断路
C. bc之间某处断路 D. cd之间某处断路
13、在家庭电路中，下列情况不会造成触电现象的是(　　)
A．人站在地上，一只手接触火线
B．人站在地上，两只手同时接触火线
C．人站在地面上，两只手接触零线
D．人站在绝缘凳上，一只手接触火线，一只手接触零线
14、在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（　　）
A．开关断路 B．灯泡断路 C．灯泡短路 D．段断路
15、关于家庭电路与安全用电，下列做法中正确的是（ ）
A. 家庭电路中的地线可以不接地
B. 发现有人触电后，应立即用手把触电人拉离电线
C. 保险丝被烧断后，可用铜丝代替保险丝接入电路
D. 发现家用电器或电线失火时，必须先切断电源后再救火
二、填空题。
16、在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是______（选填“甲”或“乙”）。
17、家庭电路中电流过大的原因可能有_________________ 、_________________，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了______________。
18、家庭电路中三孔插座的地线是为了确保家用电器的 _____安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该 _____（选填“串联”或“并联”），同时还要让控制开关接在 _____上．
19、“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必把用电器的开关装在＿＿＿线上；当发现家用电器或电线失火时，必须先＿＿＿电源，然后再救火．

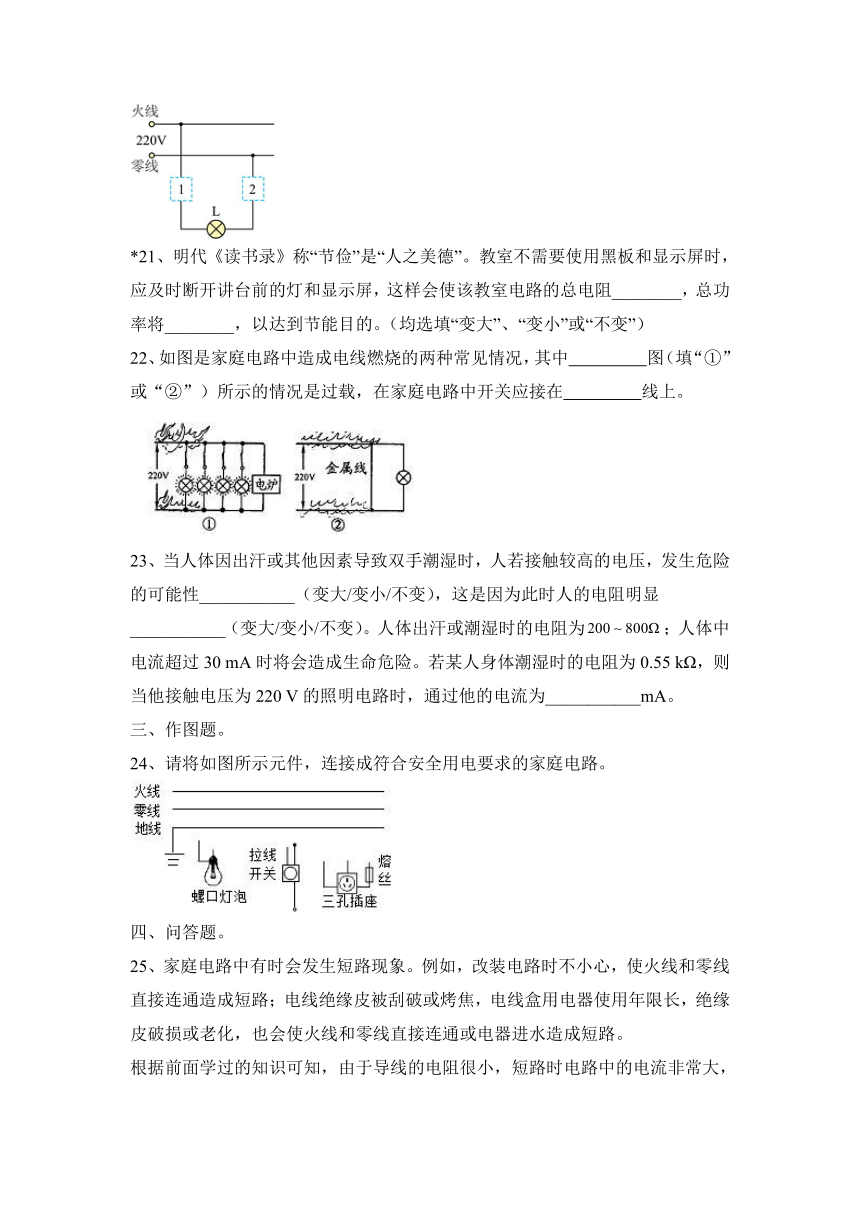

20、如图所示，控制灯泡的开关要接在___________（选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的___________（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
*21、明代《读书录》称“节俭”是“人之美德”。教室不需要使用黑板和显示屏时，应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻________，总功率将________，以达到节能目的。（均选填“变大”、“变小”或“不变”）
22、如图是家庭电路中造成电线燃烧的两种常见情况，其中 图（填“①”或“②”）所示的情况是过载，在家庭电路中开关应接在 线上。

23、当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性___________（变大/变小/不变），这是因为此时人的电阻明显___________（变大/变小/不变）。人体出汗或潮湿时的电阻为；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为___________mA。
三、作图题。
24、请将如图所示元件，连接成符合安全用电要求的家庭电路。
四、问答题。
25、家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线盒用电器使用年限长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
根据前面学过的知识可知，由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
这是某物理课本中关于“安全用电”的一部分内容。阅读后,请你根据所学的物理知识解释:短路时“电路中的电流非常大”和“很容易造成火灾”的原因。
五、计算类综合题。
26、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
2022—2023学年物理人教版九年级全一册第十九章 生活用电 过关作业含答案
人教第十九章 生活用电
一、选择题。
1、电给我们生活带来了极大的便利，关于安全用电常识做法正确的是（　　）
A．电冰箱、电热水器的金属外壳不需要接地
B．使用测电笔时，手指可以碰到金属笔尖
C．为了防止触电，现在家庭电路中都安装空气开关、漏电保护器
D．保险丝是用镍铬合金制作的，当电流过大时，它由于温度升高而熔断起到保护的作用
【答案】D
2、家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（ ）
A. 当电压过高时自动切断电路
B. 当发生触电时自动切断电路
C. 当用电器发生漏电时自动切断电路
D. 当电路中电流过大时自动切断电路
【答案】D
3、有关安全用电，下列做法错误的是（　　）
A．使用验电笔时手要接触验电笔后端金属部分
B．为了使用方便，可以剪掉三脚插头中保护接地线的插脚
C．接入漏电保护器，可以在导线漏电、电器短路等故障时断开电路起保护作D．高压线发生断线落地时，人不能靠近落地处
【答案】B
4、关于安全用电，下列说法或做法正确的是（ ）
A．人只要不接触带电体就不会发生触电事故
B．用湿手拔用电器的插头
C．有金属外壳的用电器一般使用两脚插头
D．发现有人触电时立即断开电源
【答案】D
5、进入21世纪，电气化发展迅速，“安全用电”成为每一位公民的必备素养。下列说法中，符合安全用电原则的是（　　）
A．在功率较小的电插座上，插入多个大功率用电器
B．更换电灯时未关闭电灯开关
C．电灯开关应接在零线和灯泡之间
D．电脑、电视长时间不使用的情况下应切断电源
【答案】D
6、王号同学所在的教室中，安装了“220V、60W”日光灯8盏，关于选用的保险丝的规格，下面的规格中合适的是（ ）
A. 1A B. 3A C. 5A D. 10A
【答案】B
7、随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是(　　)
A． 增加用电器时，要把保险丝换粗些
B． 增加用电器时，要把闸刀开关换大些
C． 增加用电器时，只需要更换额定电流大些的电能表
D． 增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力
【答案】D
8、超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛，近年来，我国积极推进常温超导及其应用领域的研究。常温下的超导体，最适合运用于（　　）
A．制作家用保险丝 B．制作白炽灯泡的灯丝
C．制作电炉的电阻丝 D．远距离输电
【答案】D
9、小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是（ ）
20A 220V
额定漏电电流 30mA
额定不漏电电流 15mA
漏电分断时间 小于0.1s
A. 漏电电流大于30mA，保护器会在0.1秒之内切断电源
B. 漏电持续时间超过0.1秒时保护器才能动作
C. 当漏电电流达到15mA时就能起到可靠的保护作用
D. 只有当进户电压大于220V或用电电流大于20A时，才能起保护作用
【答案】A
10、下列做法中不符合安全用电要求的是（　　）
A．用电器金属外壳接地 B．开关接在火线上
C．家电着火时，先切断电源再救火 D．用湿抹布擦发光的灯泡
【答案】D
11、如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（　　）
A．熔丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
【答案】D
12、小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（　　）

A. 零线发生断路 B. ab之间某处断路
C. bc之间某处断路 D. cd之间某处断路
【答案】B
13、在家庭电路中，下列情况不会造成触电现象的是(　　)
A．人站在地上，一只手接触火线
B．人站在地上，两只手同时接触火线
C．人站在地面上，两只手接触零线
D．人站在绝缘凳上，一只手接触火线，一只手接触零线
【答案】C
14、在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（　　）
A．开关断路 B．灯泡断路 C．灯泡短路 D．段断路
【答案】D
15、关于家庭电路与安全用电，下列做法中正确的是（ ）
A. 家庭电路中的地线可以不接地
B. 发现有人触电后，应立即用手把触电人拉离电线
C. 保险丝被烧断后，可用铜丝代替保险丝接入电路
D. 发现家用电器或电线失火时，必须先切断电源后再救火
【答案】D
二、填空题。
16、在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是______（选填“甲”或“乙”）。
【答案】并联 火线 甲
17、家庭电路中电流过大的原因可能有_________________ 、_________________，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了______________。
【答案】用电器总功率过大 用电器短路 保险丝
18、家庭电路中三孔插座的地线是为了确保家用电器的 _____安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该 _____（选填“串联”或“并联”），同时还要让控制开关接在 _____上．
【答案】金属外壳 串联 火线
19、“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必把用电器的开关装在＿＿＿线上；当发现家用电器或电线失火时，必须先＿＿＿电源，然后再救火．
【答案】火 切断
20、如图所示，控制灯泡的开关要接在___________（选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的___________（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
【答案】1 地
*21、明代《读书录》称“节俭”是“人之美德”。教室不需要使用黑板和显示屏时，应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻________，总功率将________，以达到节能目的。（均选填“变大”、“变小”或“不变”）
【答案】变大 变小
22、如图是家庭电路中造成电线燃烧的两种常见情况，其中 图（填“①”或“②”）所示的情况是过载，在家庭电路中开关应接在 线上。

【答案】① 火
23、当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性___________（变大/变小/不变），这是因为此时人的电阻明显___________（变大/变小/不变）。人体出汗或潮湿时的电阻为；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为___________mA。
【答案】变大 变小 400
三、作图题。
24、请将如图所示元件，连接成符合安全用电要求的家庭电路。
【答案及解析】（1）火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全。
（2）三孔插座的上孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。
如图所示：
四、问答题。
25、家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线盒用电器使用年限长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
根据前面学过的知识可知，由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
这是某物理课本中关于“安全用电”的一部分内容。阅读后,请你根据所学的物理知识解释:短路时“电路中的电流非常大”和“很容易造成火灾”的原因。
【答案】根据I=U/R，因为短路时，火线与零线直接接通，电路中只有导线，导线的电阻很小，电源电压不变，所以电路中的电流非常大。再根据Q=I2Rt可知，在电阻R和通电时间t一定时，导线上的电流越大，产生的电热越多，使导线的温度急剧升高，很容易造成火灾。
五、计算类综合题。
26、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
【答案】（1）1320W （2）6A （3）
【解析】教室内各用电器间是并联的，总功率等于各用电器功率之和。干路电流可以利用公式进行计算，空气开头的选择应略大于用电器工作时的总电流。干路电流约为6A，所以空气开关不能使用“220V 5A”的规格。
