【快人一步】浙教版2022-2023学年寒假八（下）科学讲义（六）：家庭电路【wrod，含答案】

一、家庭电路
（一）家庭电路的组成
如图所示，家庭电路由进户线(零线和火线)、电能表、总开关、保护装置(熔断器)、插座、电灯(灯座)和开关等部分组成。
（二）各元件简介
(1)进户线:从户外输电线上引进，其中一根叫火线，另一根叫零线。火线与零线之间的电压正常值为220伏，火线和大地之间的电压也为220伏，零线和大地之间的电压为零。
(2)电能表:用来测量用户在某一段时间内消耗电能的多少，通常装在家庭电路的干路上。外面供电线路接人家庭后，首先接到电能表上。
(3)总开关:常用闸刀开关或空气开关，用来控制整个家庭电路的通断。便于检测电路，更换电器设备，装在电能表之后。
(4)熔断器:也叫做保险盒，内含保险丝，用于保护家庭电路的安全。现在家庭中常用一种断路器(“空气开关”)来替代闸刀开关和熔断器。连接时应该串联在火线上，当电路中电流过大时，就会自动切断电路，起到保护电路的作用。
(5)插座:可给移动的用电器供电，插座应并联在电路中。插座一般分为两孔式插座和三孔式插座。
(6)电灯和开关:电灯安装在灯座上用来照明，开关用来控制电灯的亮灭，注意开关一定要接在火线上，且与灯泡串联。
（三）测电笔
(1)作用:辨别火线和零线。
(2)结构:如图所示，测电笔主要由笔尖金属体、电阻、氖管、弹簧、笔尾金属体等组成。
(3)使用方法:用手接触测电笔的金属笔卡(或笔尾金属体)，笔尖金属体接触待测导线，若氖管发光，则所测导线为火线；若氖管不发光， 则所测导线为零线。
正确方法:手接触金属笔卡；笔尖金属体接触火线时氖管发光，接触零线时氖管不发光
不正确方法:手未接触金属笔卡，笔尖金属体接触火线时氖管仍不会发光
(4)巧用测电笔
①用测电笔判断零线断开:正常情况下，测电笔接触火线时才能发光，如果用测电笔检测闭合开关后的电灯(电灯不发光)两端，均能发光，说明家庭电路中进户零线断开。
②用测电笔判断火线断开:如果用测电笔检测插座的双孔，均不能发光，说明家庭电路中与插座相连的火线断开。
【能力拓展】
①判断火线的方法:①使用测电笔测试，使氖管发光的是火线；②一般安装熔断器的是火线；③与开关相连接的是火线；④与灯口顶部的金属体相连的是火线；⑤在实际生活中，一般红色的导线是火线。当开关断开时，电路中不但没有电流通过，而且灯泡应与火线断开连接，防止人触及灯泡与火线构成通路，发生触电事故。
②家庭电路故障常见的三种情况:a.短路或家庭电路中总功率过大会导致保险丝被烧断，所有用电器都不能工作;b.火线断路或灯丝断了，断点与火线之间能使测电笔氖管发光，断点与零线之间不能使测电笔氖管发光;c.进户零线断了，用电器不能正常工作，但用测电笔检修电路，氖管仍能发光。
③使用测电笔时手一定要接触金属笔卡(或笔尾金属体),不然导线和大地之间就不能通过人体构成通路，测电笔就起不到作用。但切不可用手直接接触测电笔的笔尖金属体，否则有触电危险。
二、熔断器和断路器
（一）熔断器
(1)结构:熔断器一般有封闭管式熔断器和敞开插入式熔断器两种。熔断器内有保险丝，封闭管式熔断器的保险丝被封闭在玻璃管内，插入式熔断器的保险丝装在盒盖上。
(2)连接:串联在火线上。
(3)保险丝

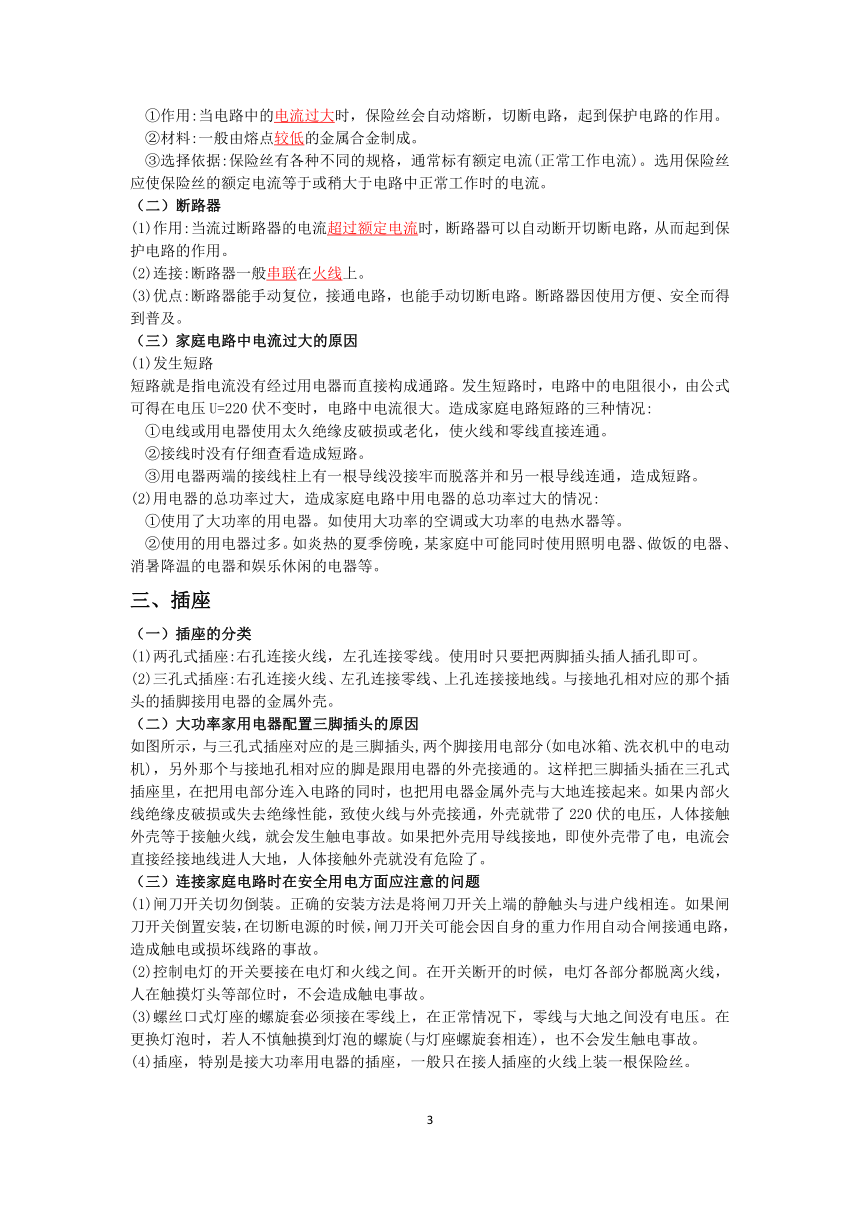

①作用:当电路中的电流过大时，保险丝会自动熔断，切断电路，起到保护电路的作用。
②材料:一般由熔点较低的金属合金制成。
③选择依据:保险丝有各种不同的规格，通常标有额定电流(正常工作电流)。选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。
（二）断路器
(1)作用:当流过断路器的电流超过额定电流时，断路器可以自动断开切断电路，从而起到保护电路的作用。
(2)连接:断路器一般串联在火线上。
(3)优点:断路器能手动复位，接通电路，也能手动切断电路。断路器因使用方便、安全而得到普及。
（三）家庭电路中电流过大的原因
(1)发生短路
短路就是指电流没有经过用电器而直接构成通路。发生短路时，电路中的电阻很小，由公式可得在电压U=220伏不变时，电路中电流很大。造成家庭电路短路的三种情况:
①电线或用电器使用太久绝缘皮破损或老化，使火线和零线直接连通。
②接线时没有仔细查看造成短路。
③用电器两端的接线柱上有一根导线没接牢而脱落并和另一根导线连通，造成短路。
(2)用电器的总功率过大，造成家庭电路中用电器的总功率过大的情况:
①使用了大功率的用电器。如使用大功率的空调或大功率的电热水器等。
②使用的用电器过多。如炎热的夏季傍晚，某家庭中可能同时使用照明电器、做饭的电器、消暑降温的电器和娱乐休闲的电器等。
三、插座
（一）插座的分类
(1)两孔式插座:右孔连接火线，左孔连接零线。使用时只要把两脚插头插人插孔即可。
(2)三孔式插座:右孔连接火线、左孔连接零线、上孔连接接地线。与接地孔相对应的那个插头的插脚接用电器的金属外壳。
（二）大功率家用电器配置三脚插头的原因
如图所示，与三孔式插座对应的是三脚插头,两个脚接用电部分(如电冰箱、洗衣机中的电动机)，另外那个与接地孔相对应的脚是跟用电器的外壳接通的。这样把三脚插头插在三孔式插座里，在把用电部分连入电路的同时，也把用电器金属外壳与大地连接起来。如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳就带了220伏的电压，人体接触外壳等于接触火线，就会发生触电事故。如果把外壳用导线接地，即使外壳带了电，电流会直接经接地线进人大地，人体接触外壳就没有危险了。
（三）连接家庭电路时在安全用电方面应注意的问题
(1)闸刀开关切勿倒装。正确的安装方法是将闸刀开关上端的静触头与进户线相连。如果闸刀开关倒置安装，在切断电源的时候，闸刀开关可能会因自身的重力作用自动合闸接通电路，造成触电或损坏线路的事故。
(2)控制电灯的开关要接在电灯和火线之间。在开关断开的时候，电灯各部分都脱离火线，人在触摸灯头等部位时，不会造成触电事故。
(3)螺丝口式灯座的螺旋套必须接在零线上，在正常情况下，零线与大地之间没有电压。在更换灯泡时，若人不慎触摸到灯泡的螺旋(与灯座螺旋套相连)，也不会发生触电事故。
(4)插座，特别是接大功率用电器的插座，一般只在接人插座的火线上装一根保险丝。
例1、有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。下列各图中，既能满足控制要求，又符合安全用电原则的是(　　)
A． B． C． D．
例2、“珍爱生命、注意安全”是人们在日常生活中必须具备的意识。关于安全用电，正确的做法是(　　)
A．发现有人触电时，应立即用手把他拉开
B．家里的断路器跳闸，应立即合上断路器恢复供电
C．用测电笔辨别火线和零线时，手应接触金属笔卡
D．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
例3、一种测电笔的构造如图所示，下列说法正确的是(　　)
A．使用测电笔时手可以接触笔尖 B．使用测电笔时手不要接触笔卡
C．测电笔中的电阻可以用铁丝代替 D．当氖管发光时有微弱电流通过人体
例4、请用笔画线表示导线，将如图中的电灯、开关和插座(插座准备接空调)接入家庭电路中。
例5、漏电保护器
根据安全用电要求，住户家里必须安装如图所示的漏电保护器，漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构，其工作原理是将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣开关控制器连接，当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销），由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行，当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体－大地－工作接地，返回变压器中性点（并未经电流互感器），致使互感器中流入、流出的电流出现了不平衡，一次线圈中产生剩余电流。因此，便会感应二次线图，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。排除漏电故障后，重新合闸即可恢复供电，为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明洞电保护器需要更换。
（1）如图乙，如果电路中发生漏电，漏电电流为I3,则I1-I2　 　I3(>/（2）如图甲,关于漏电保护器，下列说法正确的是 。
A．站在地面上的人触及b线时（单线触电），脱扣开关会自动断开，即有触电保护作用。
B．当用户家的电流超过一定值时，脱扣开关会自动断开，即有过流保护作用。
C．当火线和零线间电压太高时，脱扣开关会自动断开，即有过压保护作用。
D．当站在绝缘物上的带电工作的人两手分别触到b线和d线时（双线触电）脱扣开关会自动断开，即有触电保护作用
1.如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是(　　)
A． B． C． D．
2.小珂家原来各用电器都在正常工作，当她把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是(　　)
A．这个插座的火线和零线原来就相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路上电流过大，空气开关跳闸
3.如图所示的家庭电路中，下列说法正确的是（　　）
A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
B．灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路
C．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常
D．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
4．小科在学习了家庭用电后设计了一个如图所示的电路，下列相关说法正确的是(　　)
A．电路中甲、丁串联
B．电路中丙连接方式不正确
C．闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路
D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光
5.如图甲所示是小科家客厅的部分电路。
（1）小科用测电笔分别测试电路中的C、D两点，能使测电笔氖管发光的是　 　 点；
（2）小科闭合其中一个电灯的开关，熔断器的保险丝熔断，他用下列方法进行检测，如图所示，断开所有开关，用一个普通的白炽灯L作为“校验灯”(图乙)，并联在熔断的保险丝A、B两端，然后只闭合S、S1， 发现白炽灯L发出暗红色的光(发光不正常) ；只闭合S、S2，发现白炽灯L正常发光，发生短路的电灯是　 　 。
6.电工用如图所示的方法检查家庭电路，在进户线的干路上串联一只灯L1，请根据所学知识回答下列问题：
（1）根据电路图，可以判断灯L1所在的电线与进户线中的　 　线相连接。
（2）火线和零线之间的电压正常值为220V。当闭合开关S时，灯L1与L2都发光。此时L1两端的电压　 　220V。(填“大于”、“小于”或“等于”)
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处　 　。
1.如图所示的装置是网站上所出售的一款在家庭电路中使用的定时插座，该插座具有当用电器充满电时自动切断电路的功能，该功能可以防止电池过充而被损，也可以按照我们所设定的时间给用电器供电。关于定时插座下列说法正确的是（　　）
A．定时插座上的多个插座是串联关系
B．插座上的定时开关应接在零线上
C．插座内只有火线和零线两根导线
D．正常情况下，该接线板上有2个插孔会使检测的测电笔氖管发光
2．刚刚参加科学兴趣小组的小明同学，在独立组装完一盏台灯后，将其接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其他家用电器也停止了工作，经检验发现保险丝熔断，其原因可能是(　　)
A．台灯灯座的两个接线柱相碰 B．台灯灯丝断了
C．进户线的火线与零线原来就接在一起了D．台灯开关处短路
3．如图所示，小徐家的电路连接正确，各元件均正常，下列有关说法正确的是(　　)
A．洗衣机接入三孔插座后电灯与洗衣机串联
B．空调接入三孔插座能使空调的金属外壳接地
C．人接触B点或C点都可能引起触电
D．断开开关时A、B两点都能使测电笔氖管发光
4.在如图所示的家庭电路中，将插头插入插座，打开电视，电视不工作，闭合开关，灯泡不亮，保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，若电路中只有一处故障，则故障一定是(　　)
A．零线上的保险丝烧断B．火线上的保险丝烧断C．灯丝烧断D．插头处短路
5.断路器因方便、安全，被越来越广泛地使用。如图是断路器的工作原理，当电流过大时，它的工作顺序是(　　)
①簧锁装置脱开 ②触点断开
③电流过大，双层金属片发热过多 ④双层金属片弯曲，触动簧锁装置
A．①②③④ B．④②③① C．③④①② D．②④③①
6．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断以下电路情况(填“短路”“断路”或“正常”)：
（1）L0不亮，说明该支路　 　。
（2）L0正常发光，说明该支路　 　。
（3）L0发光呈暗红色，说明该支路　 　。
答案及解析
例1、A
【解析】①用电器相互影响为串联，不相互影响为并联；
②在并联电路中，干路开关控制所有用电器；支路开关只能控制它所在支路上的用电器；
③控制用电器的开关必须接在火线上，据此分析解答。
【解答】（1）当开关闭合时，指示灯损坏，插孔正常工作，则指示灯和插孔为并联；
（2）开关断开时，指示灯和插孔都不工作，则开关在干路上；
（3）火线必须接在灯泡尾部，零线接在螺旋套上；
（4）两孔插座接线时，左孔为零线，右孔为火线，如下图所示：
例2、C
【解析】A.发现有人触电时，应立即切断电源，再用手把他拉开，故A错误；
B.家里的断路器跳闸，应立即排查故障，等故障排除后再合上断路器恢复供电，故B错误；
C.用测电笔辨别火线和零线时，手应接触金属笔卡，故C正确；
D.用湿抹布擦拭台灯时，应该断开台灯的开关，故D错误。
例3、D
【解析】A.使用测电笔时，笔尖直接与火线接触，接触笔尖相当于直接接触火线，可能发生触电事故，故A错误；
B.使用测电笔时，人体必须与尾部的金属体接触，即必须接触笔卡，故B错误；
C.测电笔中的电阻阻值非常大，不能用一般的铁丝代替，故C错误；
D.当氖管发光时，电流通过测电笔和人体，然后流入大地，故D正确。
例4、
【解析】（1）在家庭电路中，三孔插座接线“左零右火中间地”；
（2）开关必须接在火线和用电器之间；
（3）灯泡的尾部接火线，螺旋套接零线，据此完成作图。
【解答】（1）三孔插座的左孔与零线相连，右孔与火线相连，中间的孔与地线相连；
（2）从火线上引线，先接拉线开关，再接灯泡尾部，最后将灯泡的螺旋套与零线相接，如下图所示：
例5、（1）= （2）A
【解析】（1）根据乙图可知，当电路发生漏电时，相当于人体和用电器并联，I1为干路电流，I2和I3为支路电流。根据并联电路的电流规律可知：I1=I2+I3，据此分析计算即可；
（2）漏电保护器启动的关键是通过火线的电流和零线的电流不相等，据此分析判断。
【解答】（1）根据公式I1=I2+I3可知，如果电路中发生漏电，漏电电流为I3。则I1-I2=I3。
（2）A.站在地面上的人触及b线时（单线触电），火线电流增大，而零线电流不变，二者出现电流差，则脱扣开关会自动断开，即有触电保护作用，故A正确；
B.当用户家的电流超过一定值时，通过火线和零线的电流始终相等，没有电流差，则脱扣开关不会跳闸，故B错误；
C.当火线和零线间电压太高时，通过火线和零线的电流始终相等，没有电流差，则脱扣开关不会跳闸，故C错误；
D.当站在绝缘物上的带电工作的人两手分别触到b线和d线时（双线触电），通过火线和零线的电流始终相等，没有电流差，则脱扣开关不会跳闸，故D错误。
1.C
【解析】三孔插座接法：上孔接地线，左孔接零线，右孔接火线.
【解答】上孔接地线，为黄绿色；左孔接零线，为蓝色；右孔接火线.为红色。
2.C
【解析】家里的所有用电器都停止了工作，应该是保险丝熔断了，原因可能是：发生短路或插入用电器的总功率过大，据此判断即可。
A.如果这个插座的火线和零线原来就相接触形成了短路，那么不会等到插入充电器时才熔断保险丝，故A不合题意；
B.如果插头与这个插座接触不良形成了断路， 那么应该只有这个充电器不能工作，其它用电器应该能正常工作，故B不合题意；
C.插头插入这个插座时，导致火线和零线相接触形成了短路，造成电流太大，熔断保险丝切断电路，导致所有用电器停止工作，故C符合题意；
D.手机充电器的功率很小，不可能是同时工作的用电器过多，导致干路上电流过大，空气开关跳闸，故D不合题意。
3.D
【解析】根据测电笔的使用方法和家庭电路的连接知识分析判断。
A.使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔笔尖的金属部位；但是必需接触测电笔尾部的金属体，否则它不能正常工作，故A错误；
B.插座与灯泡是并联的，如果插座短路，那么整个电路发生短路，肯定总电流过大，会烧断保险丝；当进户线的零线断路时，两个灯泡不发光，插座的左孔通过灯泡与活性相连，因此氖管会发光，故B错误；
C.用灯泡L0取代保险丝接入电路，只闭合S1，此时L0与L1串联，如果电路正常，它们两端的电压都会小于额定电压，它们的亮度都会减弱，不能正常发光，故C错误；
D.把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路，烧断保险丝，从而切断整个电路，故D正确。
4．B
【解析】用电器首尾相连为串联，用电器并排连接为并联；灯泡不亮，可能被短路，也可能发生断路，根据图片判断；测电笔接触火线氖管发光，接触零线时氖管不发光，据此分析判断。
A.根据图片可知，灯泡甲和乙并排连接在火线和零线之间，二者为并联，故A错误；
B.在家庭电路中，开关与用电器一样，都应该并联在电路中，而插座丙与灯泡乙串联，故B正确；
C.闭合开关S2后，由于插座丙与乙串联，此时电路是断开的，所以乙不发光，故C错误；
D.插座丙的左孔与火线相连，右孔与零线相连，则测电笔接触右孔时不会发光，故D错误。
5.（1）D （2）L2
【解析】（1）测电笔接触火线或与火线连通的部位氖管发光，接触零线或与零线连通的部位氖管不发光。
（2）在串联电路中，总电压等于各处电压之和；灯泡的亮度与它两端的电压有关，即电压越多，它的亮度越大，据此分析解答。
【解答】（1）根据图甲可知，D点与火线相连，而C点与零线相连，则测电笔氖管发光的是D点。
（2）只闭合S、S1， 灯泡L与L1串联，发现白炽灯L发出暗红色的光，说明它两端的电压小于额定电压。根据串联电路的分压规律可知，灯泡L1是正常的。只闭合S和S2时，灯泡L与L2串联，此时白炽灯L正常发光，说明灯泡L2两端没有电压，则发生短路的电灯是L2。
6.（1）火 （2）小于 （3）短路
【解析】（1）在家庭电路中，开关必须接在火线上，据此分析；
（2）在串联电路中，总电压等于各处电压之和，即U总=U1+U2；
（3）灯L1和L2串联，灯泡L1正常发光，说明它两端的电压等于总电压220V，即电流从L2的位置经过，但是没有经过L2，则灯泡L2处发生了短路。
【解答】（1）根据图片可知，灯泡L1所在的导线与开关相连，则灯泡L1与进户线中的火线相连接。
（2）当闭合开关S时，灯L1与L2串联，根据U总=U1+U2可知，此时L1两端的电压小于220V。
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处短路。
1.D
【解析】（1）如果用电器相互影响，那么它们串联；否则，它们并联；
（2）在家庭电路中，为了用电安全，开关应该接在火线上；
（3）三孔插座接线：左零右火中间地；
（4）测电笔接触火线或与火线连通的部分会发光。
【解答】A.定时插座上的多个插座单独工作，互不影响，是并联关系，故A错误；
B.为了用电安全，插座上的定时开关应接在火线上，故B错误；
C.根据三孔插座的接线可知，插座内有火线、零线和地线三根导线，故C错误；
D.插座上有两组插口，一组两个孔，另一组三个孔，每组中都会有一个火线插口，因此正常情况下，该接线板上有2个插孔会使检测的测电笔氖管发光，故D正确。
2．A
【解析】保险丝熔断，肯定是通过电路的电流过大引起。由于台灯的功率只有几十瓦，因此肯定不是用电器总功率过大的原因引起的，应该是台灯短路引起的，故B、C错误；
如果台灯的开关处短路，那么不用闭合开关，台灯会一直发光，而不会引起保险丝烧断，故A正确，D错误。
3．B
【解析】A.根据图片可知，洗衣机接入插座后，与灯泡并联，故A错误；
B.空调接入三孔插座后，能使金属外壳接地，故B正确；
C.当人接触B点时，人与灯泡为并联。由于二者都有电阻，因此都有电流经过，因此人会触电。当人接触C点时，人与导线并联，由于导线电阻很小，那么将人短路，此时不会触电，故C错误；
D.断开开关时，A点与火线相连，因此测电笔发光；B点与火线断开，因此测电笔不发光，故D错误。
4.A
【解析】对各个选项中的故障进行分析，确定可能出现的现象，然后与题目进行比较即可。
A.零线上的保险丝烧断时，所有的支路都与零线断开。闭合开关后，灯泡只与火线相连，没有与零线相连，因此不会发光。将电视插入插座后，电视只与火线相连，没有与零线相连，所以不会工作。左边的插孔连接零线，测电笔应该不发光，此时它通过灯泡与火线相连，于是测电笔发光，故A符合题意；
B.火线上的保险丝烧断后，所有的支路都与火线断开，此时测电笔接触插孔时不会发光，故B不合题意；
C.灯丝烧断时，只会造成灯泡不发光，不会使电视不工作，故C不合题意；
D.插头处短路时，火线上的保险丝也会烧断，故D不合题意。
5.C
【解析】根据图片分析断路器的结构和工作过程，然后对各个环节进行排序。
根据图片可知，当电流过大时，断路器的工作过程如下：
③电流过大，双层金属片发热过多；
④双层金属片弯曲，触动簧锁装置；
①簧锁装置脱开；
②触点断开。
即正确顺序为③④①②。
6．（1）断路（2）短路（3）正常
【解析】灯泡的亮度与它两端的电压有关，电压越大，亮度越大；电压越小，亮度越小，据此分析判断。
（1）将检验灯泡接入电路，它和被检验的灯泡串联。如果L0不亮，那么说明没有电流经过电路，即该支路断路。
（2）如果L0正常发光，那么它两端的电压等于额定电压220V，即电流从支路中的灯泡附近流过，而没有经过这个灯泡，即该支路发生短路。
（3）如果L0发光呈暗红色，那么它两端的电压小于额定电压220V，即此时该支路上的灯泡也在工作，说明该支路正常。
