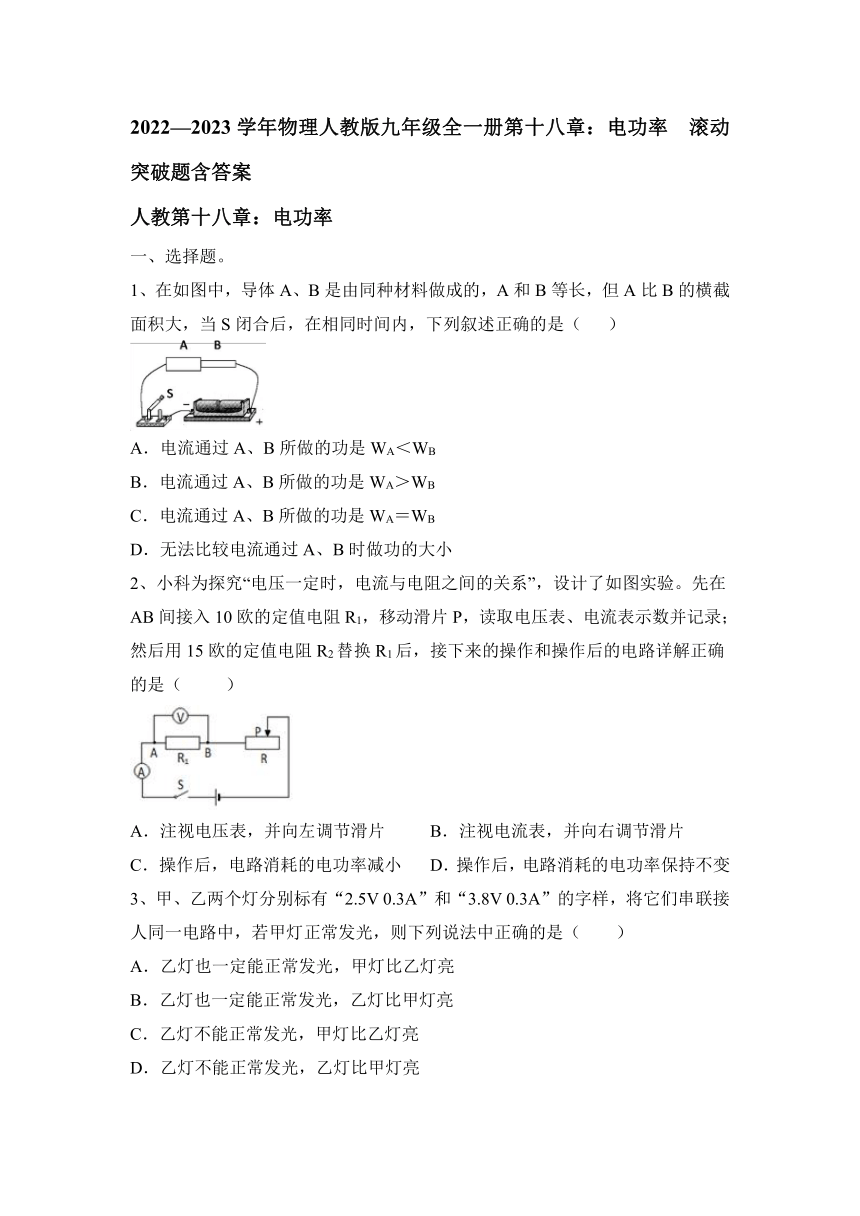

人教第十八章：电功率
一、选择题。
1、在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过A、B所做的功是WA＜WB
B．电流通过A、B所做的功是WA＞WB
C．电流通过A、B所做的功是WA＝WB
D．无法比较电流通过A、B时做功的大小
2、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
3、甲、乙两个灯分别标有“2.5V 0.3A”和“3.8V 0.3A”的字样，将它们串联接人同一电路中，若甲灯正常发光，则下列说法中正确的是（ ）
A．乙灯也一定能正常发光，甲灯比乙灯亮
B．乙灯也一定能正常发光，乙灯比甲灯亮
C．乙灯不能正常发光，甲灯比乙灯亮
D．乙灯不能正常发光，乙灯比甲灯亮

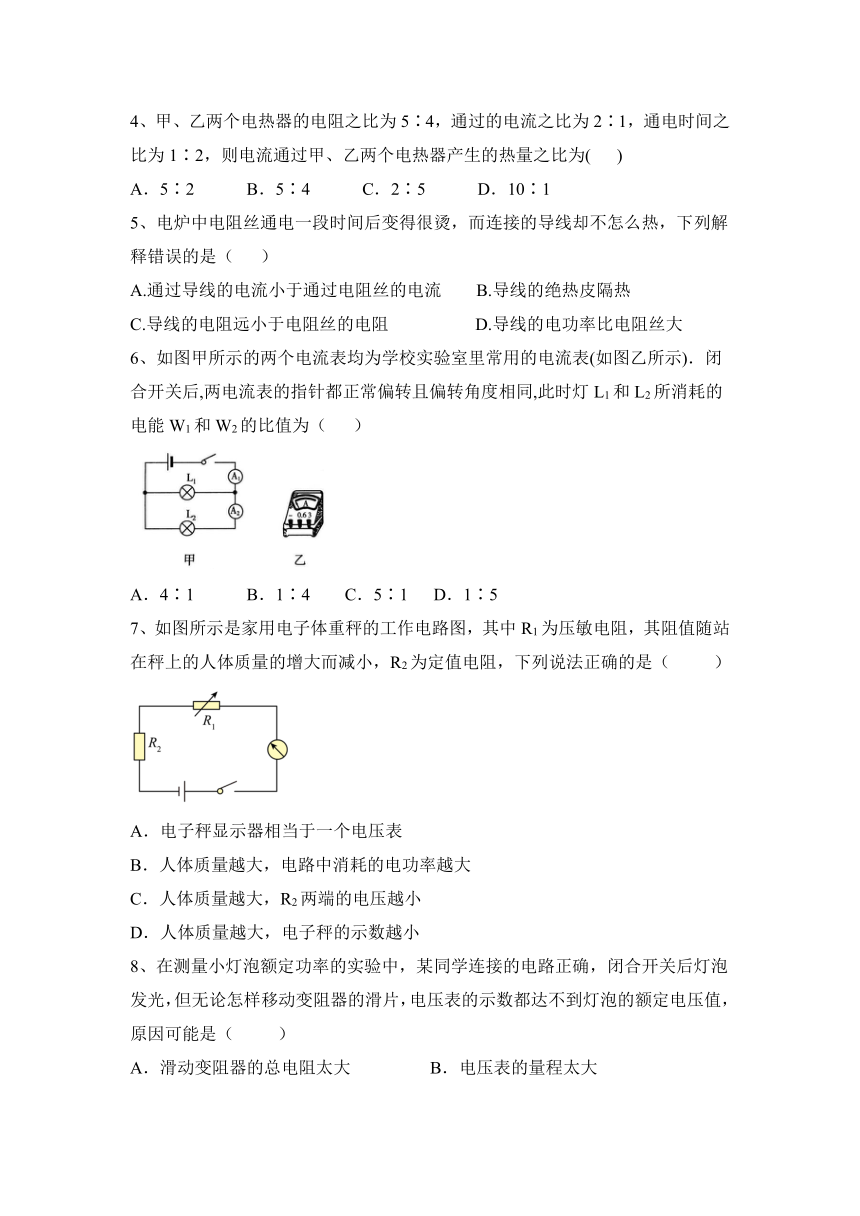

4、甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5∶2 B．5∶4 C．2∶5 D．10∶1
5、电炉中电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，下列解释错误的是（ ）
A.通过导线的电流小于通过电阻丝的电流 B.导线的绝热皮隔热
C.导线的电阻远小于电阻丝的电阻 D.导线的电功率比电阻丝大
6、如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)．闭合开关后,两电流表的指针都正常偏转且偏转角度相同,此时灯L1和L2所消耗的电能W1和W2的比值为（ ）

A．4∶1 B．1∶4 C．5∶1 D．1∶5
7、如图所示是家用电子体重秤的工作电路图，其中R1为压敏电阻，其阻值随站在秤上的人体质量的增大而减小，R2为定值电阻，下列说法正确的是（ ）
A．电子秤显示器相当于一个电压表
B．人体质量越大，电路中消耗的电功率越大
C．人体质量越大，R2两端的电压越小
D．人体质量越大，电子秤的示数越小
8、在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）
A．滑动变阻器的总电阻太大 B．电压表的量程太大
C．电流表的量程太小 D．电源电压太低

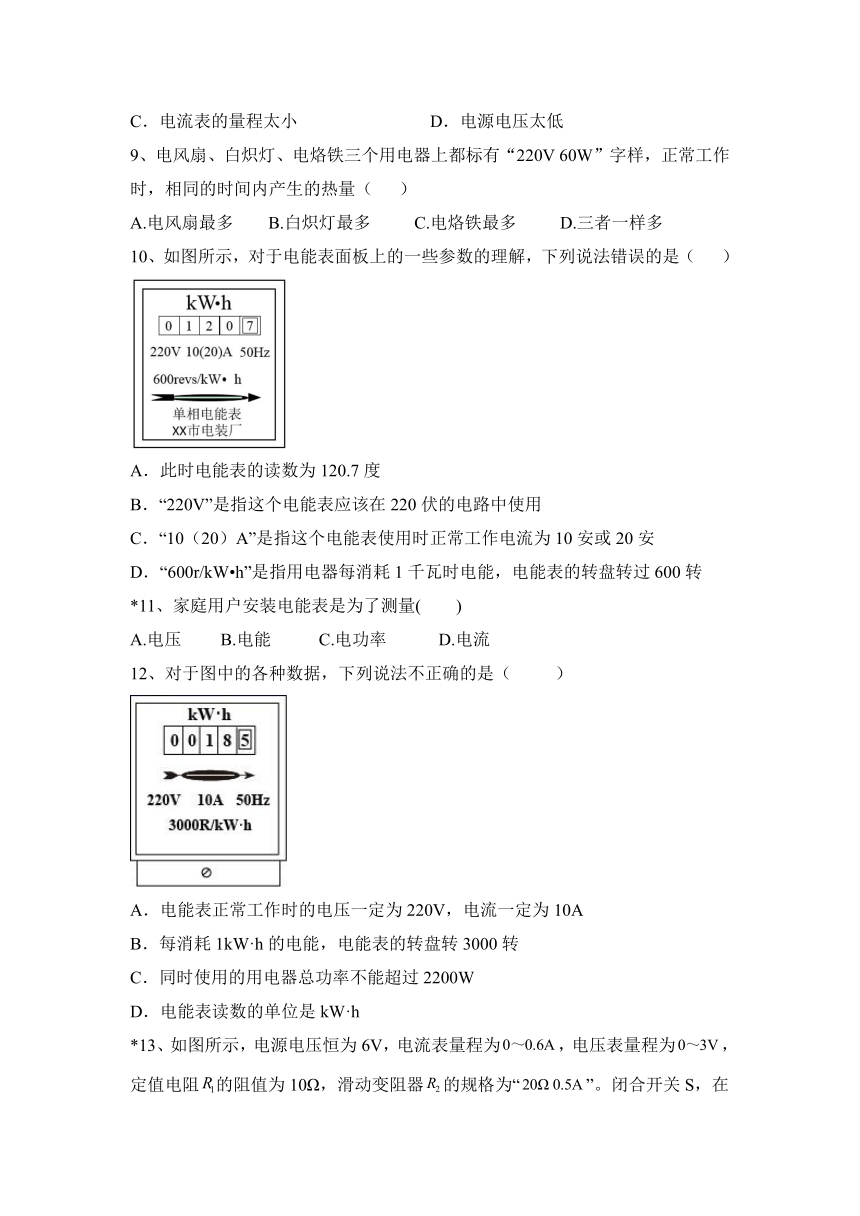

9、电风扇、白炽灯、电烙铁三个用电器上都标有“220V 60W”字样，正常工作时，相同的时间内产生的热量（ ）
A.电风扇最多 B.白炽灯最多 C.电烙铁最多 D.三者一样多
10、如图所示，对于电能表面板上的一些参数的理解，下列说法错误的是（ ）
A．此时电能表的读数为120.7度
B．“220V”是指这个电能表应该在220伏的电路中使用
C．“10（20）A”是指这个电能表使用时正常工作电流为10安或20安
D．“600r/kW h”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转
*11、家庭用户安装电能表是为了测量(　　)
A.电压 B.电能 C.电功率 D.电流
12、对于图中的各种数据，下列说法不正确的是（ ）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h

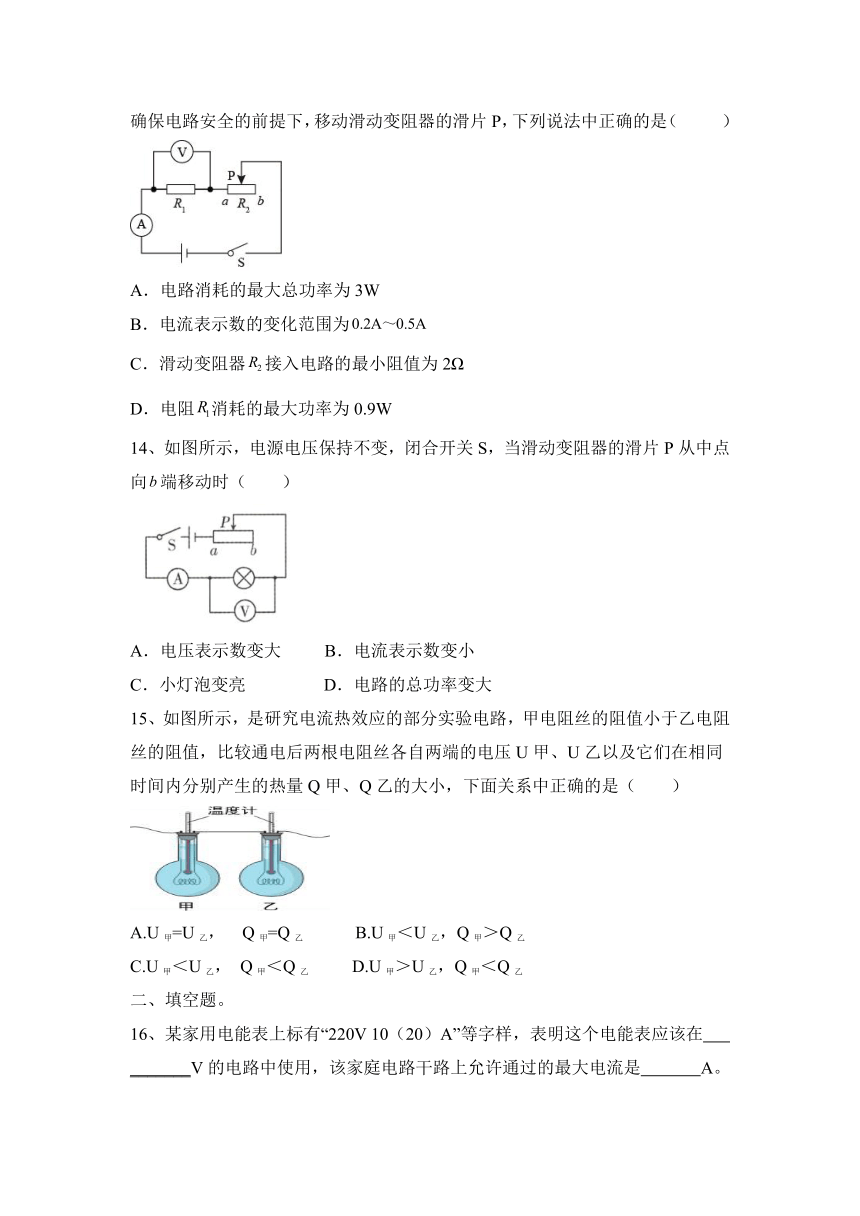

*13、如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W
14、如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时（ ）
A．电压表示数变大 B．电流表示数变小
C．小灯泡变亮 D．电路的总功率变大
15、如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值，比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（　　）
A.U甲=U乙， Q甲=Q乙 B.U甲＜U乙，Q甲＞Q乙
C.U甲＜U乙， Q甲＜Q乙 D.U甲＞U乙，Q甲＜Q乙
二、填空题。
16、某家用电能表上标有“220V 10（20）A”等字样，表明这个电能表应该在 _______V的电路中使用，该家庭电路干路上允许通过的最大电流是 A。

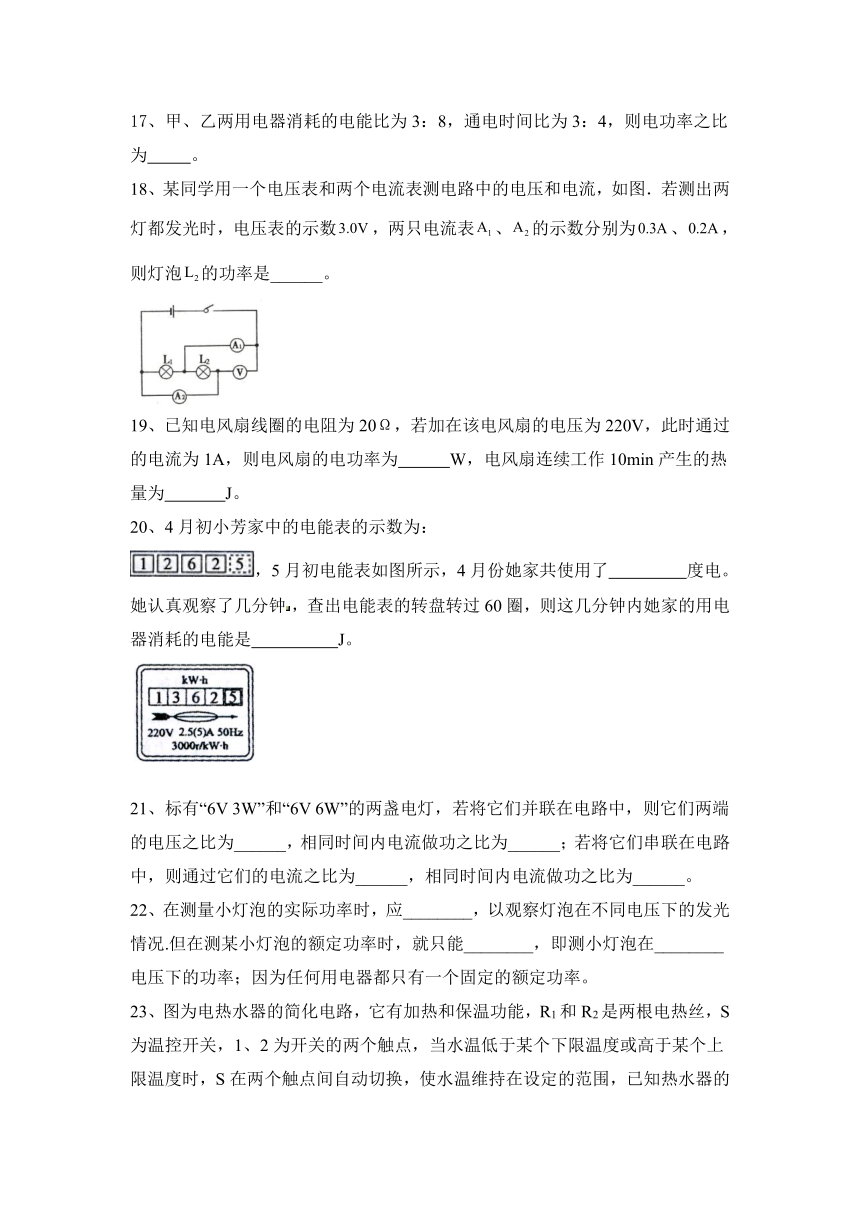

17、甲、乙两用电器消耗的电能比为3：8，通电时间比为3：4，则电功率之比为 。
18、某同学用一个电压表和两个电流表测电路中的电压和电流，如图．若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______。
19、已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为 W，电风扇连续工作10min产生的热量为 J。
20、4月初小芳家中的电能表的示数为：
，5月初电能表如图所示，4月份她家共使用了　　 度电。她认真观察了几分钟，查出电能表的转盘转过60圈，则这几分钟内她家的用电器消耗的电能是　 　J。
21、标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，则通过它们的电流之比为______，相同时间内电流做功之比为______。
22、在测量小灯泡的实际功率时，应________，以观察灯泡在不同电压下的发光情况.但在测某小灯泡的额定功率时，就只能________，即测小灯泡在________电压下的功率；因为任何用电器都只有一个固定的额定功率。
23、图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝　 　Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是　 　s。
三、简答题。
24、如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极。很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因。
四、实验题。
25、小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电源、额定电压为2.5 V的小灯泡(小灯泡的额定功率小于1 W)、滑动变阻器(50 Ω　1 A)、以及符合实验要求的电表、开关和导线。
(1)按照正确的操作连接好电路后,合上开关,发现小灯泡不亮,电流表、电压表均有示数,但示数较小,则原因可能是　　　　　　　　　　　　　　　　　　　(写一条即可);
(2)调节滑动变阻器,使电压表示数为2.5 V时,电流表示数如图乙所示,则电流表示数为　　　　 A,小灯泡的额定功率为　　　　 W。
(3)实验时某小组学生发现电流表损坏,他们想设计一个不用电流表测定该小灯泡额定功率的实验。于是向老师要了一个阻值为R0的定值电阻和一个单刀双掷开关(符号为：)，设计了一个电路,并顺利地测出了U额=2.5 V的灯泡的额定功率。请你在图丙虚线框内完成电路图的设计。
26、如图是探究电流通过导体产生热量的多少跟什么因素有关的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。
（1）盒内封闭一定量的空气的优点 。是在实验中电流通过电阻产生热量的多少是通过观察 来比较的。
（2）图甲可探究电流产生的热量与 的关系，图乙可探究电流产生的 的关系。
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是
（4）物理研究方法有很多，本实验运用了两种方法：一是 法；二是转换法。
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是
五、计算题。
27、一只灯泡接到220 V的家庭电路中，10 min消耗的电能是2.64×104 J，问：
（1）灯泡的电功率是多大？
（2）灯泡中通过的电流是多大？
28、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
2022—2023学年物理人教版九年级全一册第十八章：电功率 滚动突破题含答案
人教第十八章：电功率
一、选择题。
1、在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过A、B所做的功是WA＜WB
B．电流通过A、B所做的功是WA＞WB
C．电流通过A、B所做的功是WA＝WB
D．无法比较电流通过A、B时做功的大小
【答案】A
2、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
【答案】C
3、甲、乙两个灯分别标有“2.5V 0.3A”和“3.8V 0.3A”的字样，将它们串联接人同一电路中，若甲灯正常发光，则下列说法中正确的是（ ）
A．乙灯也一定能正常发光，甲灯比乙灯亮
B．乙灯也一定能正常发光，乙灯比甲灯亮
C．乙灯不能正常发光，甲灯比乙灯亮
D．乙灯不能正常发光，乙灯比甲灯亮
【答案】B
4、甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5∶2 B．5∶4 C．2∶5 D．10∶1
【答案】A
5、电炉中电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，下列解释错误的是（ ）
A.通过导线的电流小于通过电阻丝的电流 B.导线的绝热皮隔热
C.导线的电阻远小于电阻丝的电阻 D.导线的电功率比电阻丝大
【答案】C.
6、如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)．闭合开关后,两电流表的指针都正常偏转且偏转角度相同,此时灯L1和L2所消耗的电能W1和W2的比值为（ ）

A．4∶1 B．1∶4 C．5∶1 D．1∶5
【答案】A
7、如图所示是家用电子体重秤的工作电路图，其中R1为压敏电阻，其阻值随站在秤上的人体质量的增大而减小，R2为定值电阻，下列说法正确的是（ ）
A．电子秤显示器相当于一个电压表
B．人体质量越大，电路中消耗的电功率越大
C．人体质量越大，R2两端的电压越小
D．人体质量越大，电子秤的示数越小
【答案】B
8、在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）
A．滑动变阻器的总电阻太大 B．电压表的量程太大
C．电流表的量程太小 D．电源电压太低
【答案】C
9、电风扇、白炽灯、电烙铁三个用电器上都标有“220V 60W”字样，正常工作时，相同的时间内产生的热量（ ）
A.电风扇最多 B.白炽灯最多 C.电烙铁最多 D.三者一样多
【答案】C.
10、如图所示，对于电能表面板上的一些参数的理解，下列说法错误的是（ ）
A．此时电能表的读数为120.7度
B．“220V”是指这个电能表应该在220伏的电路中使用
C．“10（20）A”是指这个电能表使用时正常工作电流为10安或20安
D．“600r/kW h”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转
【答案】C
*11、家庭用户安装电能表是为了测量(　　)
A.电压 B.电能 C.电功率 D.电流
【答案】B.
12、对于图中的各种数据，下列说法不正确的是（ ）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
【答案】A
*13、如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W
【答案】D
14、如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时（ ）
A．电压表示数变大 B．电流表示数变小
C．小灯泡变亮 D．电路的总功率变大
【答案】C
15、如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值，比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（　　）
A.U甲=U乙， Q甲=Q乙 B.U甲＜U乙，Q甲＞Q乙
C.U甲＜U乙， Q甲＜Q乙 D.U甲＞U乙，Q甲＜Q乙
【答案】C
二、填空题。
16、某家用电能表上标有“220V 10（20）A”等字样，表明这个电能表应该在 _______V的电路中使用，该家庭电路干路上允许通过的最大电流是 A。
【答案】220；20
17、甲、乙两用电器消耗的电能比为3：8，通电时间比为3：4，则电功率之比为 。
【答案】1:2
18、某同学用一个电压表和两个电流表测电路中的电压和电流，如图．若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______。
【答案】
19、已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为 W，电风扇连续工作10min产生的热量为 J。
【答案】220 1.2×104
20、4月初小芳家中的电能表的示数为：
，5月初电能表如图所示，4月份她家共使用了　　 度电。她认真观察了几分钟，查出电能表的转盘转过60圈，则这几分钟内她家的用电器消耗的电能是　 　J。
【答案】100；7.2×104
21、标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，则通过它们的电流之比为______，相同时间内电流做功之比为______。
【答案】1:1 1:2 1:1 2:1
22、在测量小灯泡的实际功率时，应________，以观察灯泡在不同电压下的发光情况.但在测某小灯泡的额定功率时，就只能________，即测小灯泡在________电压下的功率；因为任何用电器都只有一个固定的额定功率。
【答案】多测几次 测一次 额定
23、图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝
　 　Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是　 　s。
【答案】363；400。
三、简答题。
24、如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极。很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因。
【答案】锡纸是导体，当电流通过时，由于电流的热效应发热，故很快发现纸条中间开始冒烟起火。
四、实验题。
25、小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电源、额定电压为2.5 V的小灯泡(小灯泡的额定功率小于1 W)、滑动变阻器(50 Ω　1 A)、以及符合实验要求的电表、开关和导线。
(1)按照正确的操作连接好电路后,合上开关,发现小灯泡不亮,电流表、电压表均有示数,但示数较小,则原因可能是　　　　　　　　　　　　　　　　　　　(写一条即可);
(2)调节滑动变阻器,使电压表示数为2.5 V时,电流表示数如图乙所示,则电流表示数为　　　　 A,小灯泡的额定功率为　　　　 W。
(3)实验时某小组学生发现电流表损坏,他们想设计一个不用电流表测定该小灯泡额定功率的实验。于是向老师要了一个阻值为R0的定值电阻和一个单刀双掷开关(符号为：)，设计了一个电路,并顺利地测出了U额=2.5 V的灯泡的额定功率。请你在图丙虚线框内完成电路图的设计。
【答案】(1)滑动变阻器阻值太大　(2)0.24　0.6
(3)如图所示：
26、如图是探究电流通过导体产生热量的多少跟什么因素有关的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。
（1）盒内封闭一定量的空气的优点 。是在实验中电流通过电阻产生热量的多少是通过观察 来比较的。
（2）图甲可探究电流产生的热量与 的关系，图乙可探究电流产生的 的关系。
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是
（4）物理研究方法有很多，本实验运用了两种方法：一是 法；二是转换法。
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是
【答案】（1）空气受热容易膨胀，便于实验观察&两个U形管中液面的高度差
（2）电阻&热量与电流 （3）使电阻c、d中的电流不相等
（4）控制变量 （5）空气盒气密性不好
五、计算题。
27、一只灯泡接到220 V的家庭电路中，10 min消耗的电能是2.64×104 J，问：
（1）灯泡的电功率是多大？
（2）灯泡中通过的电流是多大？
【答案】(1)t＝10 min＝600 s，
灯泡的电功率：P＝＝＝44 W。
(2)由P＝UI得灯泡中通过的电流：I＝＝＝0.2 A。
28、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
【答案】（1）6.72×105J； （2）93.3%； （3）24000焦
