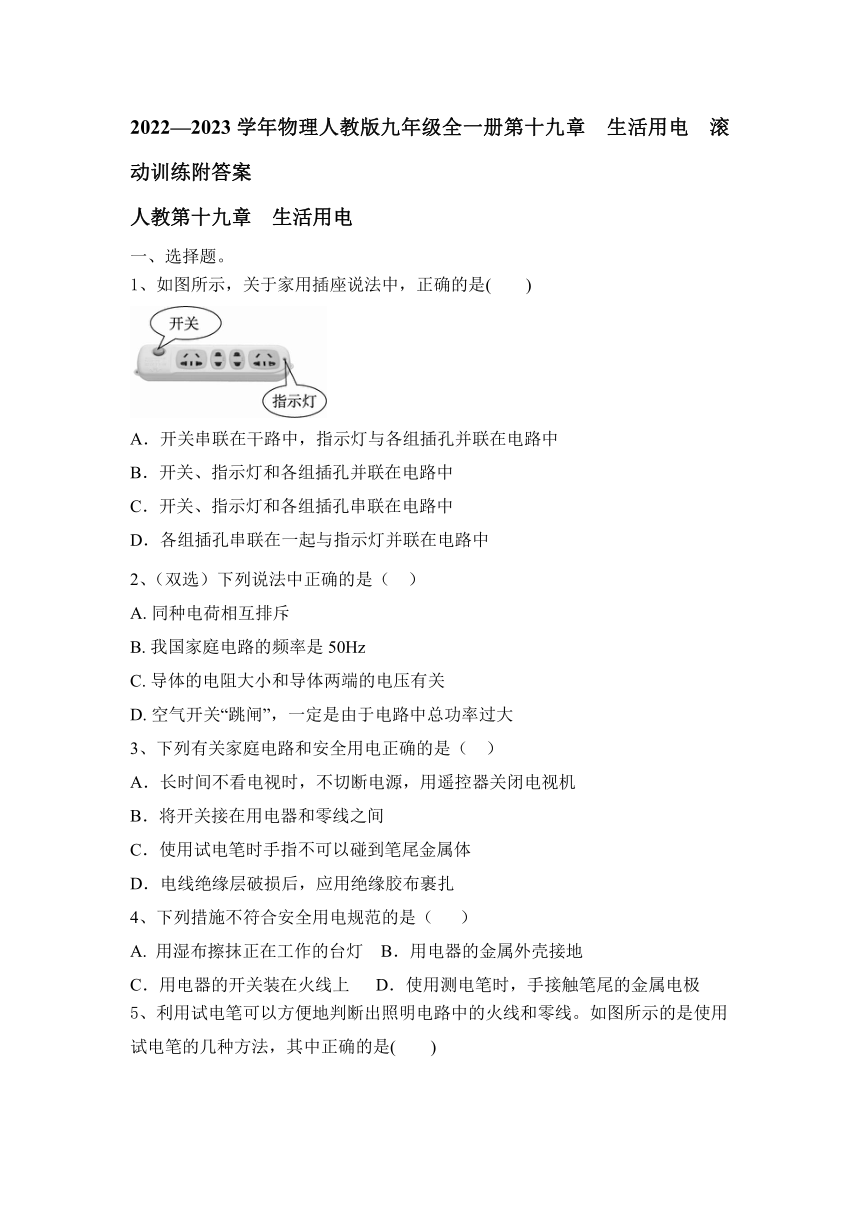

2022—2023学年物理人教版九年级全一册第十九章 生活用电 滚动训练附答案

2022—2023学年物理人教版九年级全一册第十九章 生活用电 滚动训练附答案
人教第十九章 生活用电
一、选择题。
1、如图所示，关于家用插座说法中，正确的是(　　)
A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
2、（双选）下列说法中正确的是（ ）
A. 同种电荷相互排斥
B. 我国家庭电路的频率是50Hz
C. 导体的电阻大小和导体两端的电压有关
D. 空气开关“跳闸”，一定是由于电路中总功率过大
3、下列有关家庭电路和安全用电正确的是（ ）
A．长时间不看电视时，不切断电源，用遥控器关闭电视机
B．将开关接在用电器和零线之间
C．使用试电笔时手指不可以碰到笔尾金属体
D．电线绝缘层破损后，应用绝缘胶布裹扎
4、下列措施不符合安全用电规范的是（ ）
A. 用湿布擦抹正在工作的台灯 B．用电器的金属外壳接地
C．用电器的开关装在火线上 D．使用测电笔时，手接触笔尾的金属电极

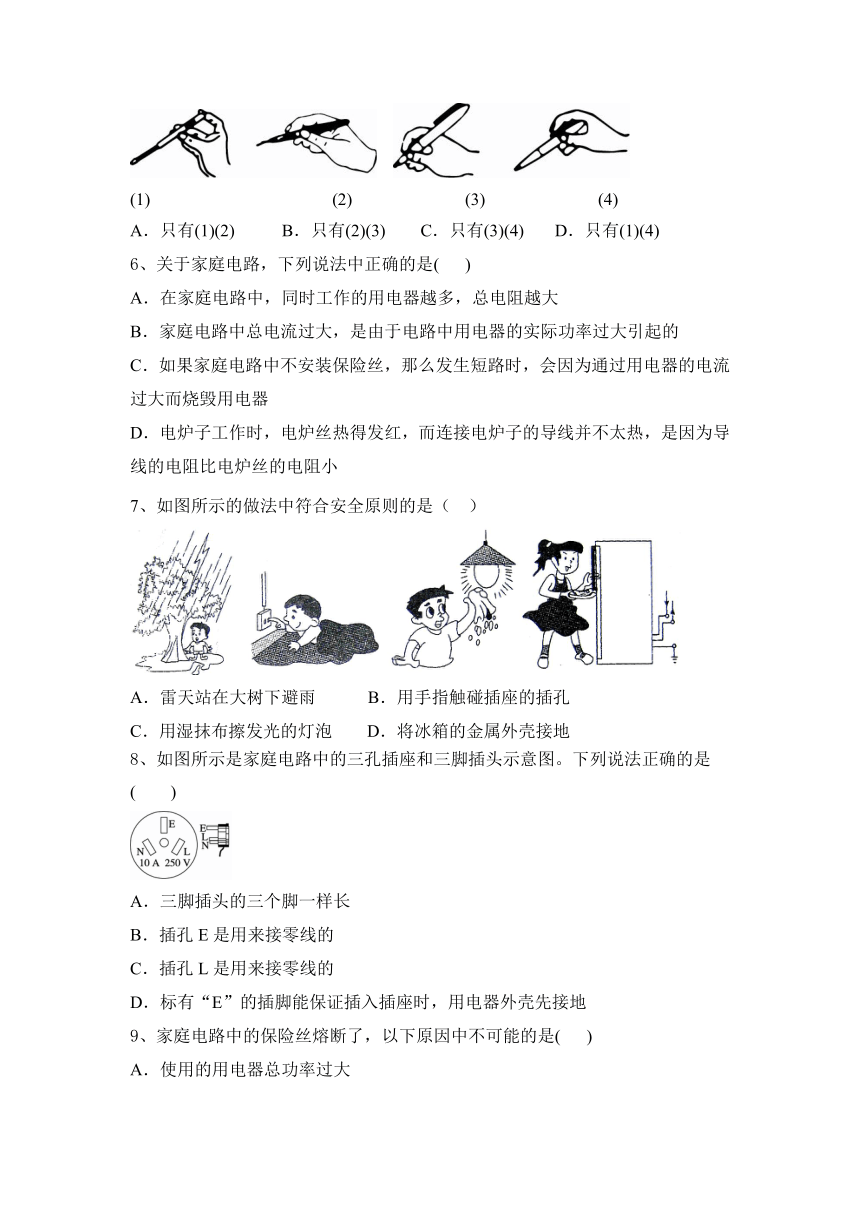

5、利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是(　　)
　
(1)　　　 　(2)　　 　(3)　　　 　(4)
A．只有(1)(2) B．只有(2)(3) C．只有(3)(4) D．只有(1)(4)
6、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
7、如图所示的做法中符合安全原则的是（ ）
A．雷天站在大树下避雨 B．用手指触碰插座的插孔
C．用湿抹布擦发光的灯泡 D．将冰箱的金属外壳接地
8、如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是(　　)
A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，用电器外壳先接地
9、家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A．使用的用电器总功率过大
B．拉线开关中两根导线的线头相碰了
C．保险丝的规格不符合规定的要求
D．插座中的两根导线的线头相碰了

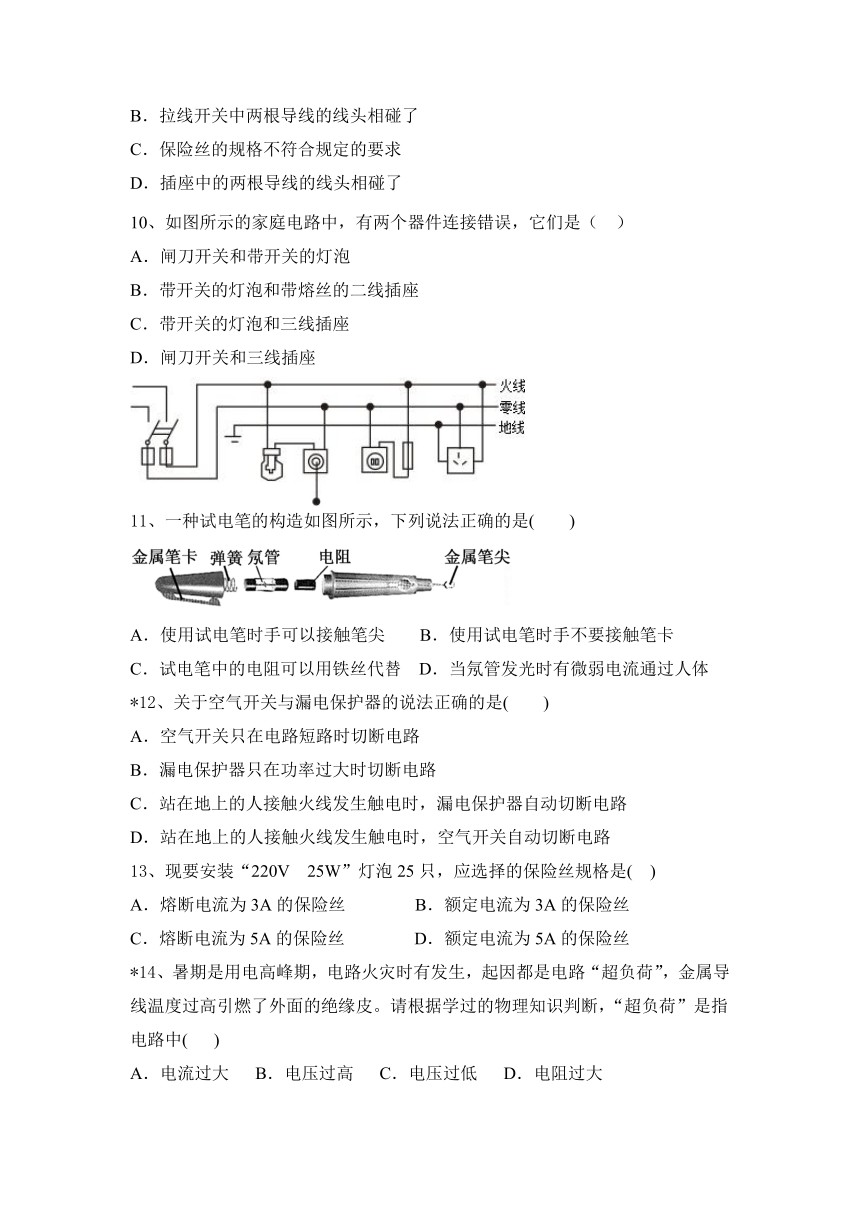

10、如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
11、一种试电笔的构造如图所示，下列说法正确的是(　　)
A．使用试电笔时手可以接触笔尖 B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替 D．当氖管发光时有微弱电流通过人体
*12、关于空气开关与漏电保护器的说法正确的是(　　)
A．空气开关只在电路短路时切断电路
B．漏电保护器只在功率过大时切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
13、现要安装“220V　25W”灯泡25只，应选择的保险丝规格是( )
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
*14、暑期是用电高峰期，电路火灾时有发生，起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮。请根据学过的物理知识判断，“超负荷”是指电路中( )
A．电流过大 B．电压过高 C．电压过低 D．电阻过大

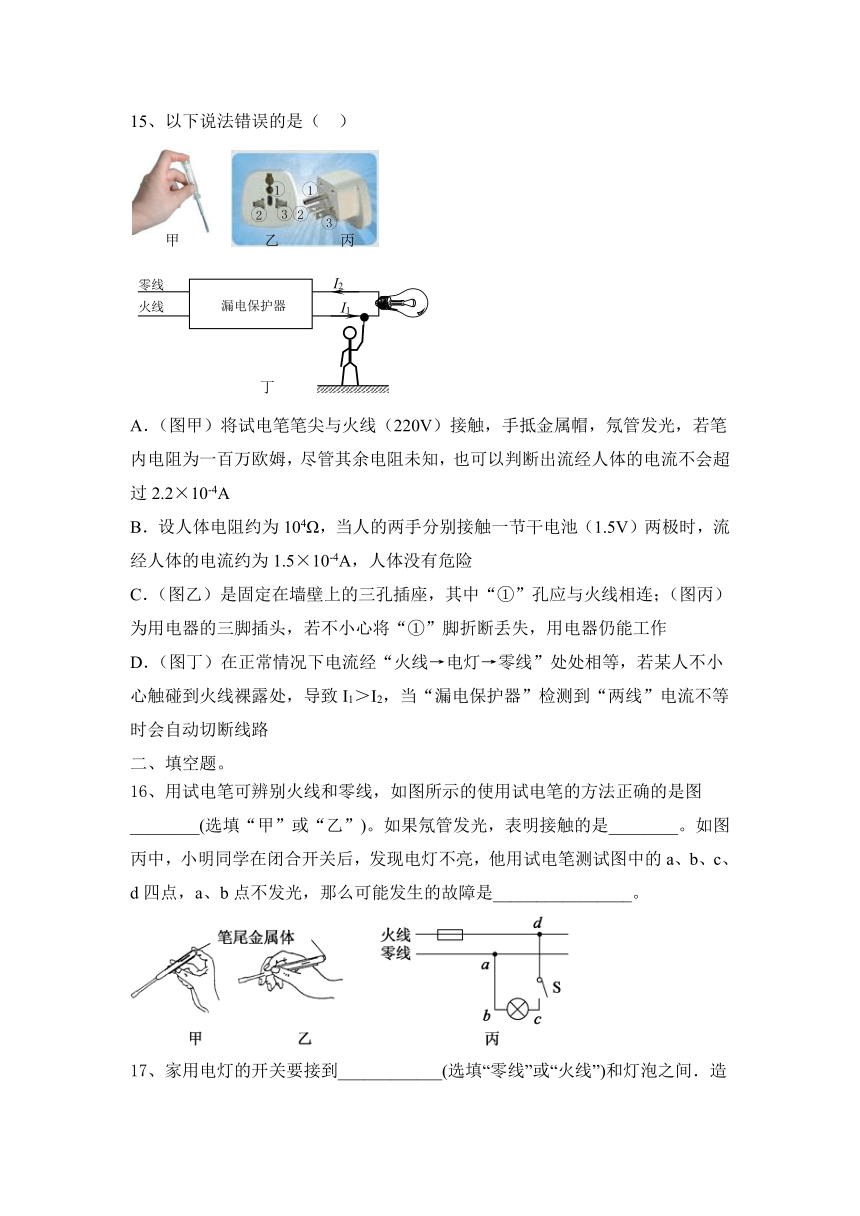

15、以下说法错误的是（ ）
A．（图甲）将试电笔笔尖与火线（220V）接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过2.2×10-4A
B．设人体电阻约为104Ω，当人的两手分别接触一节干电池（1.5V）两极时，流经人体的电流约为1.5×10-4A，人体没有危险
C．（图乙）是固定在墙壁上的三孔插座，其中“①”孔应与火线相连；（图丙）为用电器的三脚插头，若不小心将“①”脚折断丢失，用电器仍能工作
D．（图丁）在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1＞I2，当“漏电保护器”检测到“两线”电流不等时会自动切断线路
二、填空题。
16、用试电笔可辨别火线和零线，如图所示的使用试电笔的方法正确的是图________(选填“甲”或“乙”)。如果氖管发光，表明接触的是________。如图丙中，小明同学在闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，a、b点不发光，那么可能发生的故障是________________。
17、家用电灯的开关要接到____________(选填“零线”或“火线”)和灯泡之间．造成家庭电路中电流过大的原因是____________(只填写一种即可)。

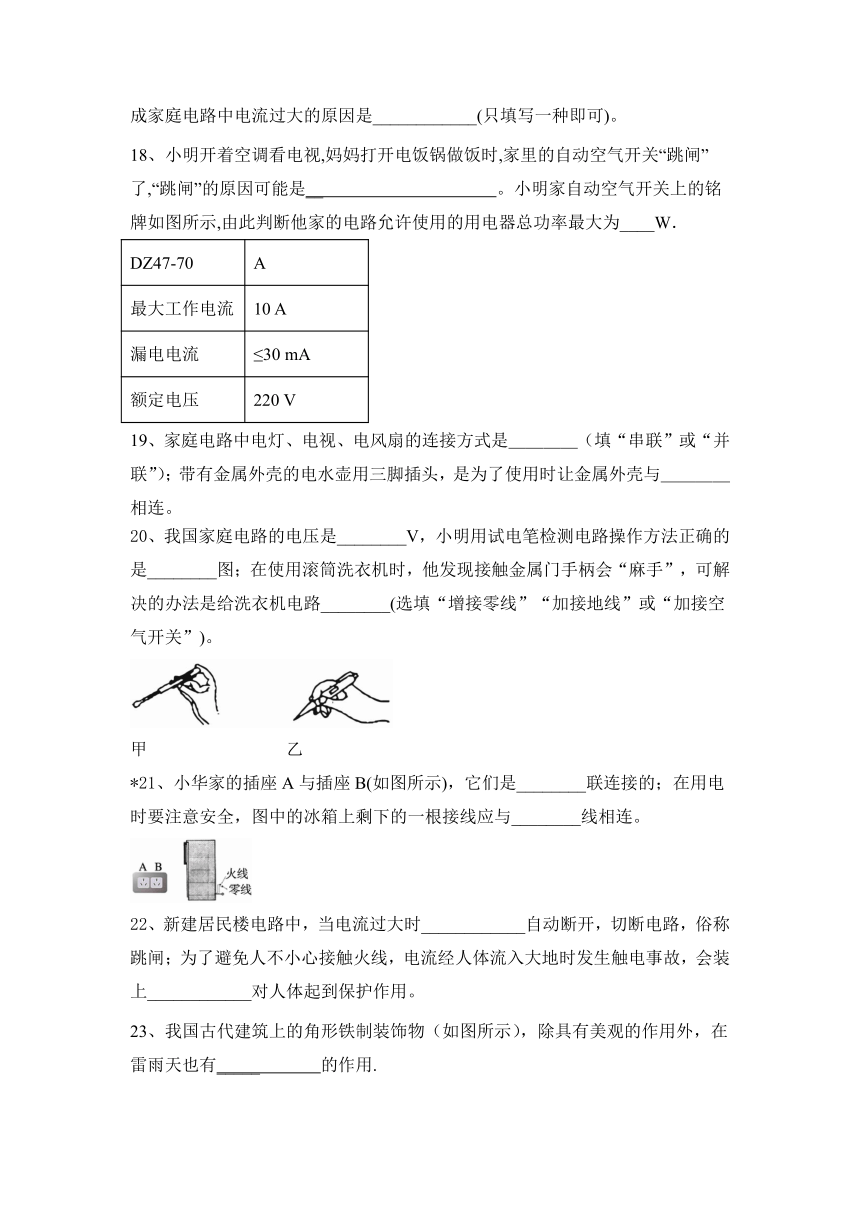

18、小明开着空调看电视,妈妈打开电饭锅做饭时,家里的自动空气开关“跳闸”了,“跳闸”的原因可能是__ 。小明家自动空气开关上的铭牌如图所示,由此判断他家的电路允许使用的用电器总功率最大为____W．
DZ47-70 A
最大工作电流 10 A
漏电电流 ≤30 mA
额定电压 220 V
19、家庭电路中电灯、电视、电风扇的连接方式是＿＿＿＿（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与＿＿＿＿相连。
20、我国家庭电路的电压是________V，小明用试电笔检测电路操作方法正确的是________图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路________(选填“增接零线”“加接地线”或“加接空气开关”)。
甲　　　　　　　　乙
*21、小华家的插座A与插座B(如图所示)，它们是________联连接的；在用电时要注意安全，图中的冰箱上剩下的一根接线应与________线相连。
22、新建居民楼电路中，当电流过大时____________自动断开，切断电路，俗称跳闸；为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上____________对人体起到保护作用。
23、我国古代建筑上的角形铁制装饰物（如图所示），除具有美观的作用外，在雷雨天也有_____ 的作用.
三、作图题。
24、将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。
四、简答题。
25、白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：
（1）灯泡什么时候最容易烧坏？
（2）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？
五、实验题。
26、亚飞所在的实验小组练习安装家庭电零线路,亚飞同学按如图所示电路图安装电路,闭合所有开关,发现灯均不亮,她做了如下的测试,请你帮助她分析原因。
(1)她用试电笔测试电路各接头处时,氖管都发光,其故障是________
(2)她用试电笔测试电路各接头处时,氖管都不发光故障可能是________
（3）后来,老师要求不用试电笔,只用一个额定电压为220V的灯泡作为检验灯泡来进行检查。亚飞同学想了一下,马上断开总开关并取下保险丝,将检验灯泡连在原来接保险丝的位置,同时将所有的用电器断开果检查L1支路,只闭合闸刀开关和S1,此时检验灯泡________联在电路中。若检验灯泡正常发光,则该支路________若检验灯泡不发光,则该支路________若亚飞同若检验灯泡发光较暗,则该支路________若亚飞同学在连接电路时,将电路某处连成了短路,闭合所有开关,检验灯泡一定________
若只断开S1,检验灯泡的亮度不变,说明________ 若只断开S1,检验灯泡的亮度变暗,说明________
L1支路短路
六、计算类综合题
27、保险丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段保险丝的数据：
电阻R 熔点
0．2 327℃

（1）请计算当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计）
（2）铜的熔点为1 083 C，试说明为什么不能用铜丝代替保险丝？

2022—2023学年物理人教版九年级全一册第十九章 生活用电 滚动训练附答案
人教第十九章 生活用电
一、选择题。
1、如图所示，关于家用插座说法中，正确的是(　　)
A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
【答案】A　
2、（双选）下列说法中正确的是（ ）
A. 同种电荷相互排斥
B. 我国家庭电路的频率是50Hz
C. 导体的电阻大小和导体两端的电压有关
D. 空气开关“跳闸”，一定是由于电路中总功率过大
【答案】AB
3、下列有关家庭电路和安全用电正确的是（ ）
A．长时间不看电视时，不切断电源，用遥控器关闭电视机
B．将开关接在用电器和零线之间
C．使用试电笔时手指不可以碰到笔尾金属体
D．电线绝缘层破损后，应用绝缘胶布裹扎
【答案】D
4、下列措施不符合安全用电规范的是（ ）
A. 用湿布擦抹正在工作的台灯 B．用电器的金属外壳接地
C．用电器的开关装在火线上 D．使用测电笔时，手接触笔尾的金属电极
【答案】A
5、利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是(　　)
　
(1)　　　 　(2)　　 　(3)　　　 　(4)
A．只有(1)(2) B．只有(2)(3) C．只有(3)(4) D．只有(1)(4)
【答案】D　
6、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
【答案】D
7、如图所示的做法中符合安全原则的是（ ）
A．雷天站在大树下避雨 B．用手指触碰插座的插孔
C．用湿抹布擦发光的灯泡 D．将冰箱的金属外壳接地
【答案】D
8、如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是(　　)
A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，用电器外壳先接地
【答案】D　
9、家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A．使用的用电器总功率过大
B．拉线开关中两根导线的线头相碰了
C．保险丝的规格不符合规定的要求
D．插座中的两根导线的线头相碰了
【答案】B
10、如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
【答案】C
11、一种试电笔的构造如图所示，下列说法正确的是(　　)
A．使用试电笔时手可以接触笔尖 B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替 D．当氖管发光时有微弱电流通过人体
【答案】D　
*12、关于空气开关与漏电保护器的说法正确的是(　　)
A．空气开关只在电路短路时切断电路
B．漏电保护器只在功率过大时切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
【答案】C　
13、现要安装“220V　25W”灯泡25只，应选择的保险丝规格是( )
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
【答案】B
*14、暑期是用电高峰期，电路火灾时有发生，起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮。请根据学过的物理知识判断，“超负荷”是指电路中( )
A．电流过大 B．电压过高 C．电压过低 D．电阻过大
【答案】A
15、以下说法错误的是（ ）
A．（图甲）将试电笔笔尖与火线（220V）接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过2.2×10-4A
B．设人体电阻约为104Ω，当人的两手分别接触一节干电池（1.5V）两极时，流经人体的电流约为1.5×10-4A，人体没有危险
C．（图乙）是固定在墙壁上的三孔插座，其中“①”孔应与火线相连；（图丙）为用电器的三脚插头，若不小心将“①”脚折断丢失，用电器仍能工作
D．（图丁）在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1＞I2，当“漏电保护器”检测到“两线”电流不等时会自动切断线路
【答案】C
二、填空题。
16、用试电笔可辨别火线和零线，如图所示的使用试电笔的方法正确的是图________(选填“甲”或“乙”)。如果氖管发光，表明接触的是________。如图丙中，小明同学在闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，a、b点不发光，那么可能发生的故障是________________。
【答案】甲　火线　灯泡断路
17、家用电灯的开关要接到____________(选填“零线”或“火线”)和灯泡之间．造成家庭电路中电流过大的原因是____________(只填写一种即可)。
【答案】火线；短路(或用电器的总功率过大)。
18、小明开着空调看电视,妈妈打开电饭锅做饭时,家里的自动空气开关“跳闸”了,“跳闸”的原因可能是__ 。小明家自动空气开关上的铭牌如图所示,由此判断他家的电路允许使用的用电器总功率最大为____W．
DZ47-70 A
最大工作电流 10 A
漏电电流 ≤30 mA
额定电压 220 V
【答案】电路中总功率过大 2200
19、家庭电路中电灯、电视、电风扇的连接方式是＿＿＿＿（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与＿＿＿＿相连。
【答案】并联 大地
20、我国家庭电路的电压是________V，小明用试电笔检测电路操作方法正确的是________图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路________(选填“增接零线”“加接地线”或“加接空气开关”)。
甲　　　　　　　　乙
【答案】220　甲　加接地线
*21、小华家的插座A与插座B(如图所示)，它们是________联连接的；在用电时要注意安全，图中的冰箱上剩下的一根接线应与________线相连。
【答案】并　地
22、新建居民楼电路中，当电流过大时____________自动断开，切断电路，俗称跳闸；为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上____________对人体起到保护作用。
【答案】空气开关；漏电保护器。
23、我国古代建筑上的角形铁制装饰物（如图所示），除具有美观的作用外，在雷雨天也有_____ 的作用.
【答案】预防雷击
三、作图题。
24、将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。
【答案及解析】（1）灯泡接法：火线进入开关，（声控开关和光控开关是串联的）；再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔有保险丝，所以接火线。如下图：
四、简答题。
25、白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：
（1）灯泡什么时候最容易烧坏？
（2）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？
【答案】
（1）开灯瞬间，灯丝温度低，电阻小电压一定，因此实际功率大。
（2）减小散热面积，提高灯丝的温度。
五、实验题。
26、亚飞所在的实验小组练习安装家庭电零线路,亚飞同学按如图所示电路图安装电路,闭合所有开关,发现灯均不亮,她做了如下的测试,请你帮助她分析原因。
(1)她用试电笔测试电路各接头处时,氖管都发光,其故障是________
(2)她用试电笔测试电路各接头处时,氖管都不发光故障可能是________
（3）后来,老师要求不用试电笔,只用一个额定电压为220V的灯泡作为检验灯泡来进行检查。亚飞同学想了一下,马上断开总开关并取下保险丝,将检验灯泡连在原来接保险丝的位置,同时将所有的用电器断开果检查L1支路,只闭合闸刀开关和S1,此时检验灯泡________联在电路中。若检验灯泡正常发光,则该支路________若检验灯泡不发光,则该支路________若亚飞同若检验灯泡发光较暗,则该支路________若亚飞同学在连接电路时,将电路某处连成了短路,闭合所有开关,检验灯泡一定________
若只断开S1,检验灯泡的亮度不变,说明________ 若只断开S1,检验灯泡的亮度变暗,说明________
【答案】进户线零线断路 （2）进户线火线断路
（3）串 短路 断路 正常 正常发光 除L1支路外其他支路存在短路
L1支路短路
六、计算类综合题
27、保险丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段保险丝的数据：
电阻R 熔点
0．2 327℃

（1）请计算当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计）
（2）铜的熔点为1 083 C，试说明为什么不能用铜丝代替保险丝？
【答案】40J 铜丝的熔点高，当电流过大时，不能熔断，对电路起不到保护作用
【解析】本题是对保险丝作用的考查，保险丝是利用了电流的热效应，当电路中电流过大时，保险丝的温度迅速升高，达到其熔点熔断，对电路起保护作用。铜的熔点比保险丝高的多，所以当电路中电流过大时，铜丝不能熔断，对电路起不到保护作用。另外铜的电阻率比保险丝的电阻率小的多，所以在外观形状相同时，电阻比保险丝的电阻小。电流做功放出热量的多少可以利用焦耳定律进行计算，即Q=I2Rt=（20A）2×0．2Ω×0．5s=40J。
