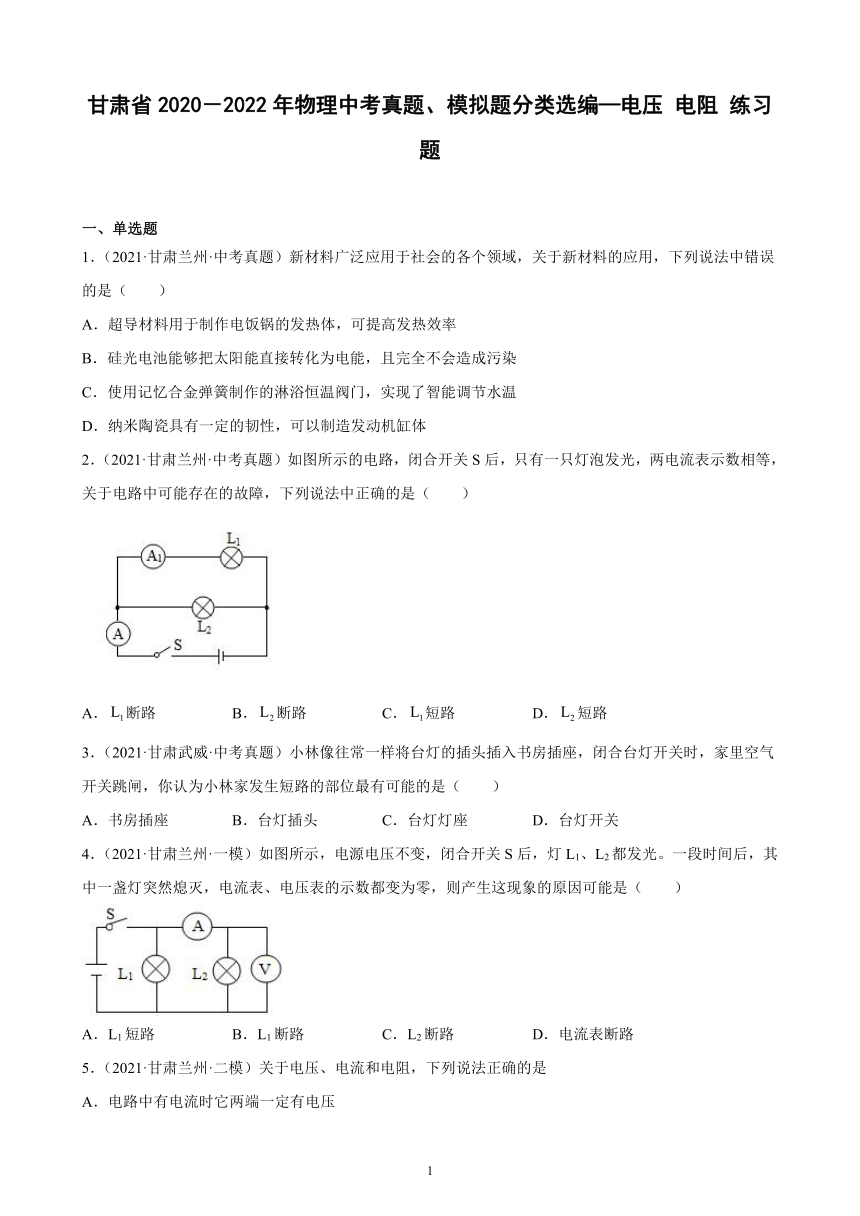

甘肃省2020－2022年物理中考真题、模拟题分类选编—电压 电阻 练习题(含解析)

甘肃省2020－2022年物理中考真题、模拟题分类选编—电压 电阻 练习题
一、单选题
1．（2021·甘肃兰州·中考真题）新材料广泛应用于社会的各个领域，关于新材料的应用，下列说法中错误的是（　　）
A．超导材料用于制作电饭锅的发热体，可提高发热效率
B．硅光电池能够把太阳能直接转化为电能，且完全不会造成污染
C．使用记忆合金弹簧制作的淋浴恒温阀门，实现了智能调节水温
D．纳米陶瓷具有一定的韧性，可以制造发动机缸体
2．（2021·甘肃兰州·中考真题）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）
A．断路 B．断路 C．短路 D．短路
3．（2021·甘肃武威·中考真题）小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（　　）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
4．（2021·甘肃兰州·一模）如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为零，则产生这现象的原因可能是（　　）
A．L1短路 B．L1断路 C．L2断路 D．电流表断路
5．（2021·甘肃兰州·二模）关于电压、电流和电阻，下列说法正确的是
A．电路中有电流时它两端一定有电压
B．电荷移动就能形成电流
C．导体的电阻由它两端电压和通过的电流决定
D．电压的作用是电路中产生自由电荷

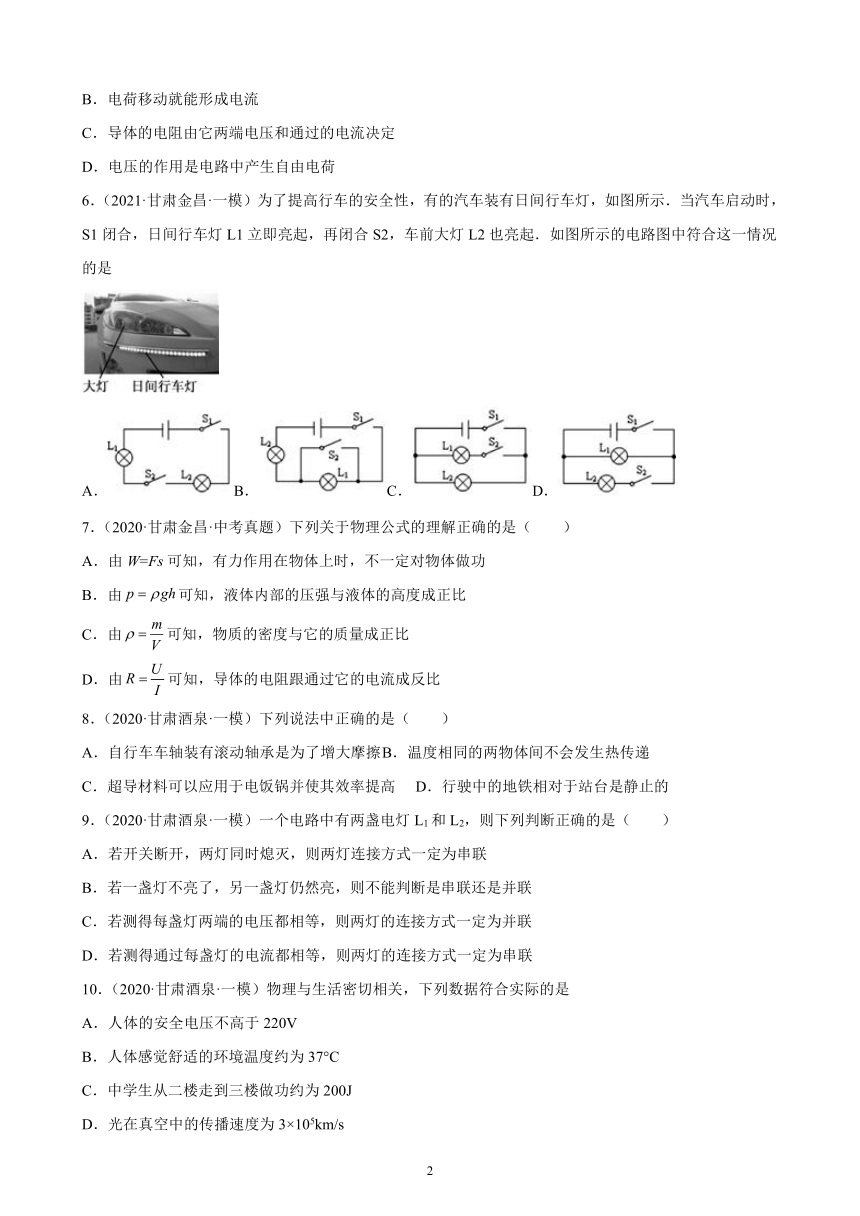

6．（2021·甘肃金昌·一模）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是
A．B．C． D．
7．（2020·甘肃金昌·中考真题）下列关于物理公式的理解正确的是（　　）
A．由W=Fs可知，有力作用在物体上时，不一定对物体做功
B．由可知，液体内部的压强与液体的高度成正比
C．由可知，物质的密度与它的质量成正比
D．由可知，导体的电阻跟通过它的电流成反比
8．（2020·甘肃酒泉·一模）下列说法中正确的是（　　）
A．自行车车轴装有滚动轴承是为了增大摩擦 B．温度相同的两物体间不会发生热传递
C．超导材料可以应用于电饭锅并使其效率提高 D．行驶中的地铁相对于站台是静止的
9．（2020·甘肃酒泉·一模）一个电路中有两盏电灯L1和L2，则下列判断正确的是（　　）
A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B．若一盏灯不亮了，另一盏灯仍然亮，则不能判断是串联还是并联
C．若测得每盏灯两端的电压都相等，则两灯的连接方式一定为并联
D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
10．（2020·甘肃酒泉·一模）物理与生活密切相关，下列数据符合实际的是
A．人体的安全电压不高于220V
B．人体感觉舒适的环境温度约为37°C
C．中学生从二楼走到三楼做功约为200J
D．光在真空中的传播速度为3×105km/s

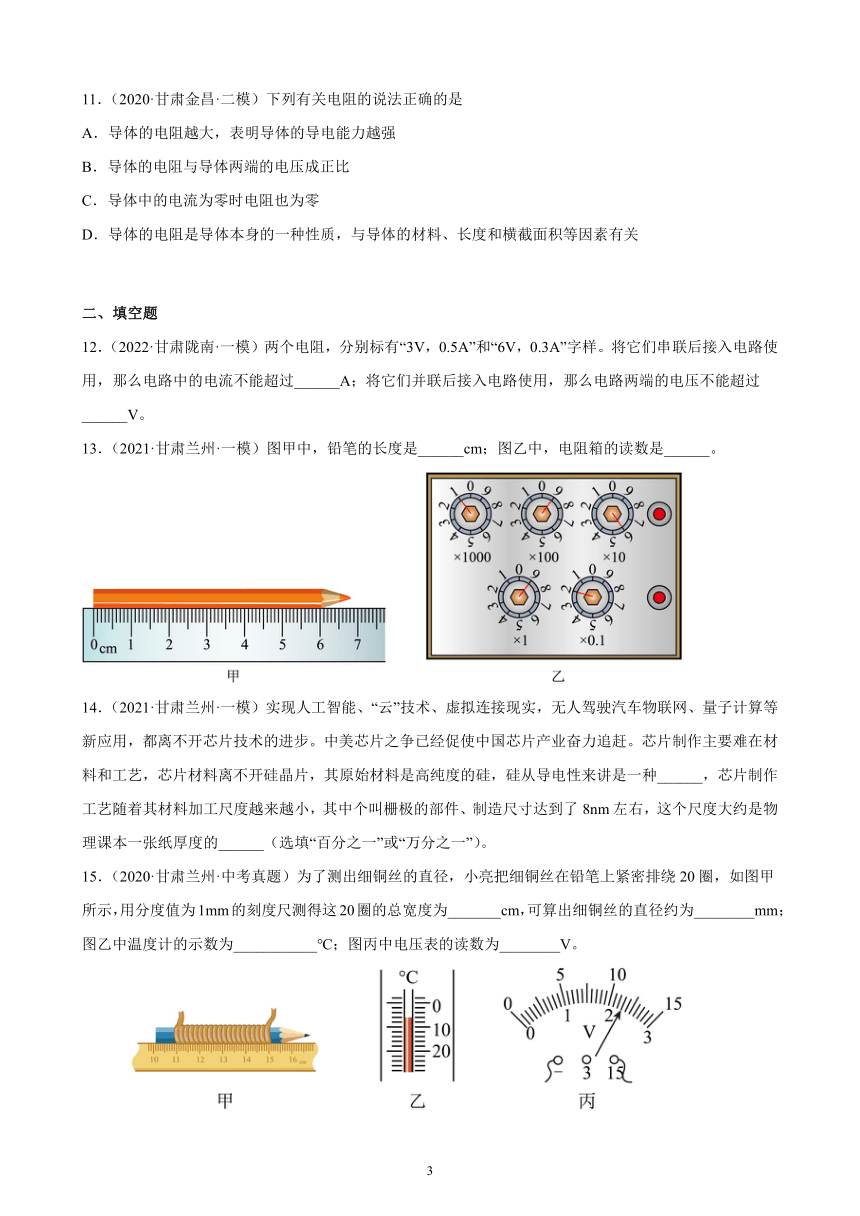

11．（2020·甘肃金昌·二模）下列有关电阻的说法正确的是
A．导体的电阻越大，表明导体的导电能力越强
B．导体的电阻与导体两端的电压成正比
C．导体中的电流为零时电阻也为零
D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
二、填空题
12．（2022·甘肃陇南·一模）两个电阻，分别标有“3V，0.5A”和“6V，0.3A”字样。将它们串联后接入电路使用，那么电路中的电流不能超过______A；将它们并联后接入电路使用，那么电路两端的电压不能超过______V。
13．（2021·甘肃兰州·一模）图甲中，铅笔的长度是______cm；图乙中，电阻箱的读数是______。
14．（2021·甘肃兰州·一模）实现人工智能、“云”技术、虚拟连接现实，无人驾驶汽车物联网、量子计算等新应用，都离不开芯片技术的进步。中美芯片之争已经促使中国芯片产业奋力追赶。芯片制作主要难在材料和工艺，芯片材料离不开硅晶片，其原始材料是高纯度的硅，硅从导电性来讲是一种______，芯片制作工艺随着其材料加工尺度越来越小，其中个叫栅极的部件、制造尺寸达到了8nm左右，这个尺度大约是物理课本一张纸厚度的______（选填“百分之一”或“万分之一”）。
15．（2020·甘肃兰州·中考真题）为了测出细铜丝的直径，小亮把细铜丝在铅笔上紧密排绕20圈，如图甲所示，用分度值为1mm的刻度尺测得这20圈的总宽度为_______cm，可算出细铜丝的直径约为________mm；图乙中温度计的示数为___________℃；图丙中电压表的读数为________V。

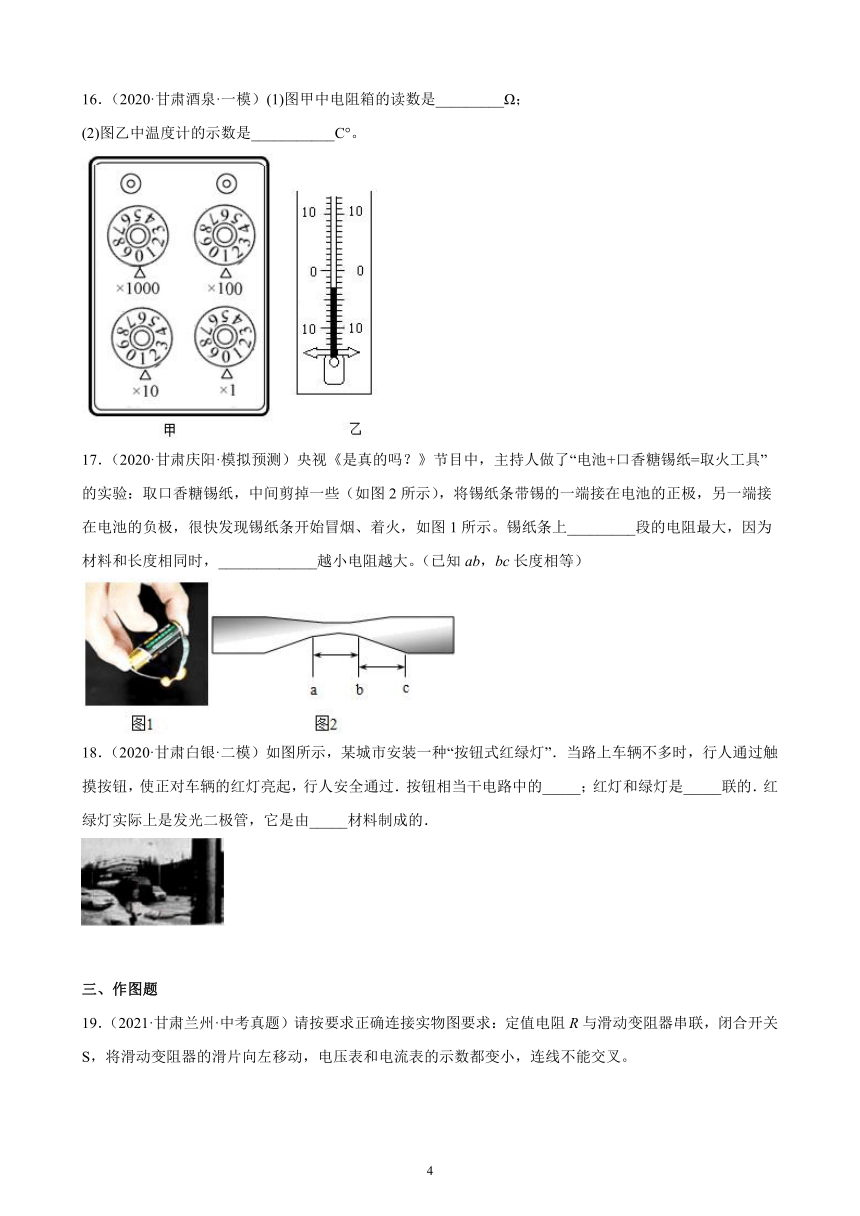

16．（2020·甘肃酒泉·一模）(1)图甲中电阻箱的读数是_________Ω；
(2)图乙中温度计的示数是___________C°。
17．（2020·甘肃庆阳·模拟预测）央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些（如图2所示），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火，如图1所示。锡纸条上_________段的电阻最大，因为材料和长度相同时，_____________越小电阻越大。（已知ab，bc长度相等）
18．（2020·甘肃白银·二模）如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．按钮相当干电路中的_____；红灯和绿灯是_____联的．红绿灯实际上是发光二极管，它是由_____材料制成的．
三、作图题
19．（2021·甘肃兰州·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。

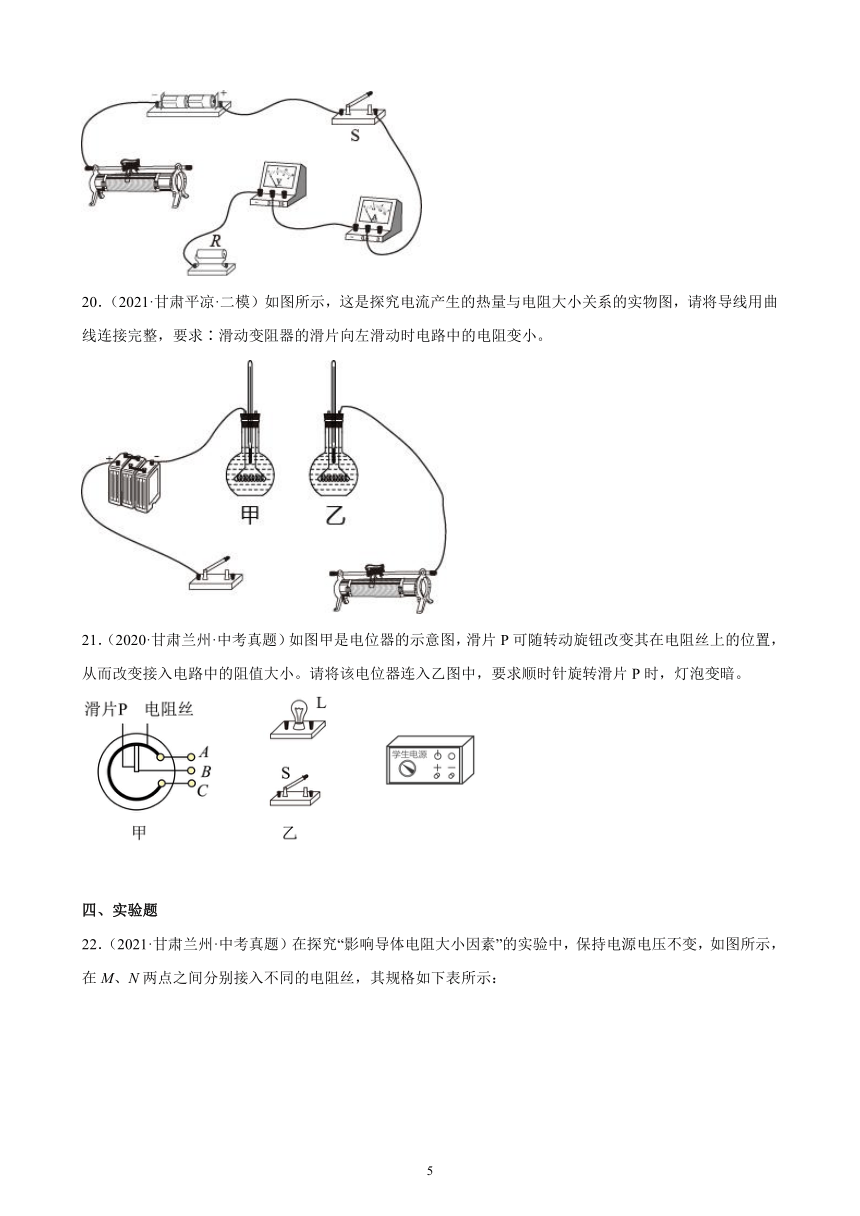

20．（2021·甘肃平凉·二模）如图所示，这是探究电流产生的热量与电阻大小关系的实物图，请将导线用曲线连接完整，要求∶滑动变阻器的滑片向左滑动时电路中的电阻变小。
21．（2020·甘肃兰州·中考真题）如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值大小。请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
四、实验题
22．（2021·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
编号 材料 长度/m 横截面积/
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。
23．（2020·甘肃兰州·模拟预测）小明和小华同学在“探究串联电路电压的规律”：
(1)连接电路前，小明发现电压表指针如图甲所示，接下来他要对电压表进行的操作是__________；
(2)小明根据图乙连接好电路，闭合开关后，发现两灯泡不亮且电压表示数非常接近电源电压；若只有L1或L2中的一处发生故障，则故障可能是___________________；
(3)排除故障后，小明完成了实验，并把数据记录在下表中：
UAB/V UBC/V UAC/V
1.4 1.4 2.8
分析实验数据得出两个实验结论：
①串联电路两端的电压_________各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等；
(4)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是_________；另外，小明的实验在设计方案上还存在另一不足之处是________。
参考答案：
1．A
【详解】A．超导体电阻为零，通电后不会产生热量，不可制作电饭锅发热体，故A错误，符合题意；
B．硅光电池是一种直接把光能转换成电能的半导体器件，不会污染环境，故B正确，不符合题意；
C．热水器中有一种性能优良的弹簧，当水温达到80℃时，它可以立即伸长许多，将阀门关闭，及时防止热水烫伤人，制作这种弹簧的材料是形状记忆合金，故C正确，不符合题意；
D．现在用纳米陶瓷粉制成的陶瓷，却具有一定的韧性，用它制造发动机的缸体，可以提高发动机的性能，故D正确，不符合题意。
故选A。
2．B
【详解】由图可知，两个灯泡并联，电流表A1测量通过L1的电流，电流表A测量干路中的电流。
A．断路，灯泡L1不发光，电流表A1没有示数，故A错误；
B．断路，灯泡L2不发光，灯泡L1发光，电流表A和电流表A1都测量通过L1的电流，它们的示数相等，故B正确；
CD．L1或L2短路，两个灯泡都不发光，将电源短路，故CD错误。
故选B。
3．C
【详解】A．若书房的插座短路，则不需要插台灯时，空气开关就跳闸了，故A不符合题意；
B．若台灯的插头短路，则插上台灯时，电流过大，空气开关就跳闸了，不符合题意中的闭合开关后才跳闸的，故B不符合题意；
C．若台灯的灯座短路，则插上台灯，闭合开关后，电流过大，空气开关就跳闸了，故C符合题意；
D．若是台灯开关短路，则插上插头时，台灯就会发光，故D不符合题意。
故选C。
4．D
【详解】根据电路图可知，两灯泡并联，电流表测量通过L2的电流，电压表测量支路两端的电压（电源电压）；一段时间后，其中一盏灯突然熄灭，这说明一条支路出现了断路现象；电流表、电压表的示数都变为零，则电压表与电源之间是断开的，所以故障是电流表断路。
故选D。
5．A
【详解】AD．电压使电荷发生定向移动形成了电流；电路中有电流时，它两端一定有电压，故A正确；D错误．
B．电荷的定向移动才能形成电流，故B错误；
C．导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，其大小与电流和电压无关，故C错误．
故选A．
6．D
【详解】A．由电路图可知,只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知,只闭合S1时,两灯泡都亮,再闭合S2时,L1不亮，故B不符合题意；
C．由电路图可知,只闭合S1时,车前大灯L2亮,再闭合S2时,日间行车灯L1亮，故C不符合题意；
D．由电路图可知,只闭合S1时,日间行车灯L1亮,再闭合S2时,车前大灯L2亮，故D符合题意．
7．A
【详解】A．由W=Fs可知，有力作用在物体上时，物体没有在力的方向上通过一定的距离，没有对物体做功，故A正确；
B．由可知，液体的密度未知，液体内部的压强与液体的高度不一定成正比，故B错误；
C．密度是物质的一种特性，物质的密度与质量和体积无关，故C错误；
D．导体的电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关，故D错误。
故选A。
8．B
【详解】A．自行车车轴装有活动轴承是变滑动为滚动来减小摩擦，故A错误；
B．热传递发生的条件是两物体的温度不相等，如果温度一样，则就不会发生热传递，故B正确；
C．超导没电阻，不会产生热效应，不能用于电饭锅并提高效率，故C错误；
D．行驶中的地铁相对于站台有相对运动，不是静止的，故D错误。
故选B。
9．B
【详解】A．若开关断开，两灯同时熄灭，两灯连接方式可能是串联，也可能开关在干路上的并联电路，故A项错误；
B．若一盏灯不亮了，另一盏灯仍然亮，可能是两灯串联，不亮的灯短路了，也有可能两灯并联，不亮的灯断路了，不能判断是串联还是并联，故B项正确；
C．若测得每盏灯两端的电压都相等，两灯的连接方式可能为并联，也可能是两盏相同的灯串联，故C项错误；
D．若测得通过每盏灯的电流都相等，两灯的连接方式可能为串联，也可能是两盏相同的灯并联，故D项错误。
故选B。
10．D
【详解】A．对人体的安全电压不高于36V，故A不符合实际；
B．人的正常体温是36.5℃，人感到比较舒适的温度为23℃，故B不符合实际；
C．中学生的体重在500N左右，二楼到三楼的高度在3m左右，所以中学生从二楼走到三楼所做的功约为W=Gh=500N×3m=1500J，故C不符合实际；
D．真空中的光速约为3×108 m/s，即3×105km/s，故D符合实际．
11．D
【详解】A．电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱；故A错误；
BC．导体的阻值是导体本身所具有的性质，与通过它的电流、它两端的电压无关，故BC选项错误；
D．电阻由导体材料、长度、横截面积决定，故D选项正确；
应选D．
12． 0.3 3
【详解】[1]当它们串连接到电路里时，从题可知，I1=0.5A，I2=0.3A，则I1＞I2，为了保证电路安全，让每一个用电器都工作，串联电路中的电流最大为
I=I2=0.3A
[2]当它们并连接到电路里时，U1=3V，U2=6V，则U1＜U2，为了保证电路安全，每一个用电器都工作，并联电路两端的最大电压为
U=U1=3V
13． 6.80 1969.2Ω
【详解】[1]由图甲所示刻度尺可知，其分度值是1mm，左端从零刻度量起，铅笔的长度为6.80cm。
[2]由图丙所示电阻箱知道，其示数为
1×1000Ω+9×100Ω+6×10Ω+9×1Ω+2×0.1Ω＝1969.2Ω
14． 半导体 万分之一
【详解】[1] 硅是半导体材料，广泛用于电子芯片的制作。
[2]题中给出制造尺寸为8nm左右，一张纸的厚度约0.1mm，将8nm换算为以毫米为单位，则
8nm＝0.000008mm
基本为0.1mm的万分之一。
15． 4.10 2.1 ﹣6 11.5
【详解】[1][2]图甲中刻度尺的分度值为1mm，20圈铜丝的总宽度为
l=15.10cm-11.00cm=4.10cm
根据累计法，可算出细铜丝的直径约为
d=≈0.21cm=2.1mm
[3]图乙中温度计的分度值为2℃，数值越往下越大，说明是零下，则示数为-6℃。
[4]图丙中电压表使用0～15V量程，分度值为0.5V，则示数为11.5V。
16． 110 -3
【详解】[1]图中×1000指在数字0，×100指在数字1，×10指在数字1，×1指在数字0，所以电阻箱的示数为110Ω。
[2]图中温度计的最小分度值为1℃，且液柱在0℃以下，所以读数为-3℃。
17． ab 横截面积
【详解】[1][2]在材料和长度相同时，横截面积越小、电阻越大，由图可知，锡纸条上ab段、bc段长度相同，但ab段横截面积较小，所以ab段电阻较大。
18． 开关 并 半导体
【详解】按钮相当干电路中的开关，起到通断电路的作用；
红灯和绿灯能够独立工作，所以它们是并联的；
二极管具有单项导电性，是由半导体材料制成的．
【考点定位】电路；导电性
19．
【详解】由题意知，定值电阻R与滑动变阻器串联，则R右端的接线柱应与变阻器下端的接线柱连接，而滑片向左移动，电流表的示数变小，据欧姆定律知，电路中的总阻值变大，则变阻器接入电路的阻值变大，所以变阻器下端的接线柱接在右边。据串联电路的分压特点知，此过程中，变阻器两端的电压变大，定值电阻R两端的电压变小，那么电压表是并联在R两端，那么电路连接如下：
20．
【详解】探究电流产生的热量与电阻大小关系，应把两电阻串联，滑动变阻器的滑片向左滑动时电路中的电阻变小，则滑动变阻器的左下接线柱接入电路，如图所示
21．
【详解】由题知，顺时针旋转滑片P时，灯泡变暗，说明电路中电流变小了，电位器连入电路的阻值变大（连入电路的电阻丝变长），所以应将电位器的B、C接线柱接入电路中，由此将灯泡、电位器和开关依次连接在电源两极上，如图所示：
22． 灯泡亮度 转换法 长度 横截面积 AD
【详解】（1）[1][2]将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种方法在物理学中称之为转换法。
（2）[3]选用编号为A、B的两根电阻丝进行实验，材料和横截面积相同，长度不同，可以探究导体电阻大小与长度的关系。
（3）[4]选用编号为A、C的两根电阻丝进行实验，材料和长度相同，横截面积不同，可以探究导体电阻大小与横截面积的关系。
（4）[5]为了探究导体电阻大小与导体材料的关系，保持长度和横截面积相同，材料不同，选择AD两根电阻丝。
23． 对电压表进行调零 L1断路 等于 见解析 见解析
【详解】(1)[1]连接电路前，电压表指针不在零刻度线处，需要对电压表进行调零。
(2)[2]两灯泡均不亮，且电压表示数接近电源电压，说明电压表串联在电路中，故障原因为L1断路。
(3)[3]由实验数据可得：串联电路两端的电压等于各部分电路两端电压之和。
(4)[4][5]造成错误结论的原因是选用了相同规格的灯泡进行实验；实验设计存在的不足是实验次数太少，不能得出普遍性规律。
