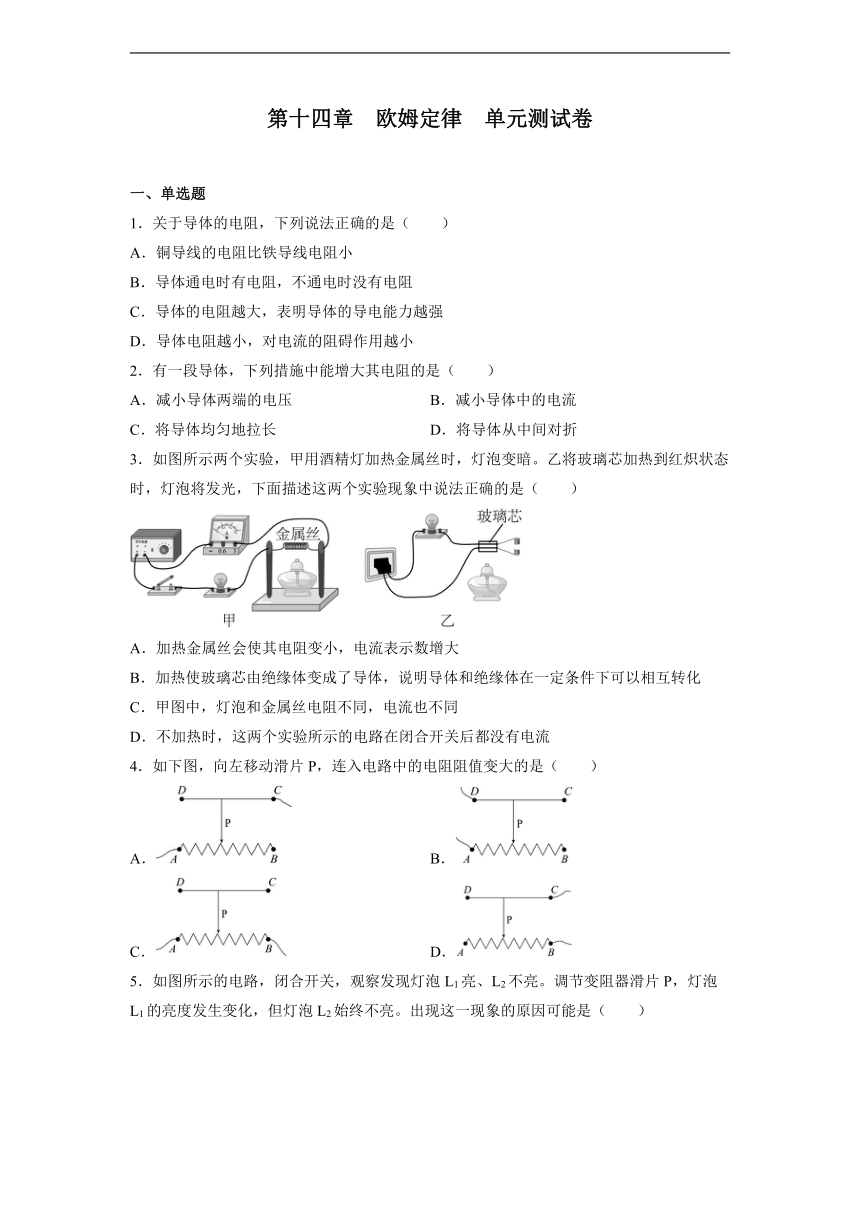

第十四章 欧姆定律 单元测试卷
一、单选题
1．关于导体的电阻，下列说法正确的是（　　）
A．铜导线的电阻比铁导线电阻小
B．导体通电时有电阻，不通电时没有电阻
C．导体的电阻越大，表明导体的导电能力越强
D．导体电阻越小，对电流的阻碍作用越小
2．有一段导体，下列措施中能增大其电阻的是（　　）
A．减小导体两端的电压 B．减小导体中的电流
C．将导体均匀地拉长 D．将导体从中间对折
3．如图所示两个实验，甲用酒精灯加热金属丝时，灯泡变暗。乙将玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是（　　）
A．加热金属丝会使其电阻变小，电流表示数增大
B．加热使玻璃芯由绝缘体变成了导体，说明导体和绝缘体在一定条件下可以相互转化
C．甲图中，灯泡和金属丝电阻不同，电流也不同
D．不加热时，这两个实验所示的电路在闭合开关后都没有电流
4．如下图，向左移动滑片P，连入电路中的电阻阻值变大的是（　　）
A． B．
C． D．

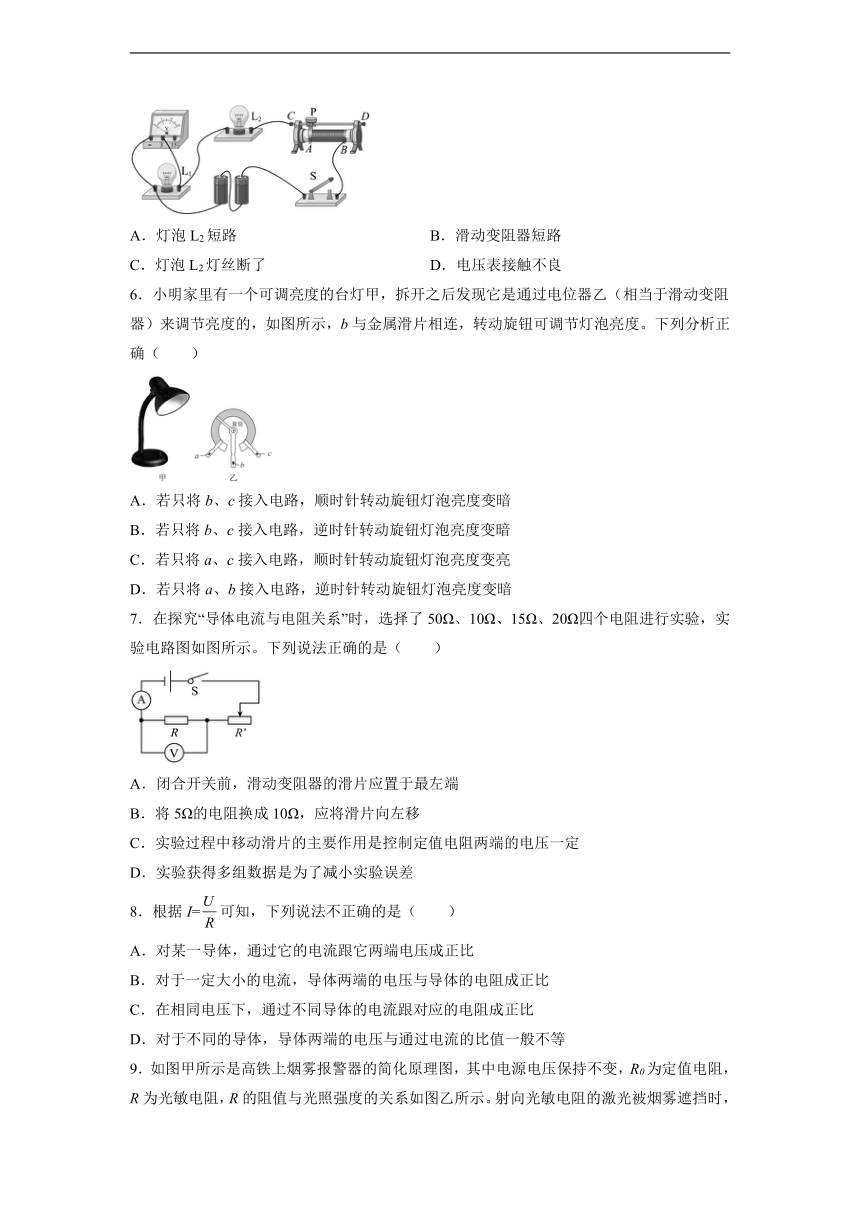

5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是（　　）
A．灯泡L2短路 B．滑动变阻器短路
C．灯泡L2灯丝断了 D．电压表接触不良
6．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器乙（相当于滑动变阻器）来调节亮度的，如图所示，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确（　　）
A．若只将b、c接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变暗
C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮
D．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗
7．在探究“导体电流与电阻关系”时，选择了50Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。下列说法正确的是（　　）
A．闭合开关前，滑动变阻器的滑片应置于最左端
B．将5Ω的电阻换成10Ω，应将滑片向左移
C．实验过程中移动滑片的主要作用是控制定值电阻两端的电压一定
D．实验获得多组数据是为了减小实验误差
8．根据I=可知，下列说法不正确的是（　　）
A．对某一导体，通过它的电流跟它两端电压成正比
B．对于一定大小的电流，导体两端的电压与导体的电阻成正比
C．在相同电压下，通过不同导体的电流跟对应的电阻成正比
D．对于不同的导体，导体两端的电压与通过电流的比值一般不等

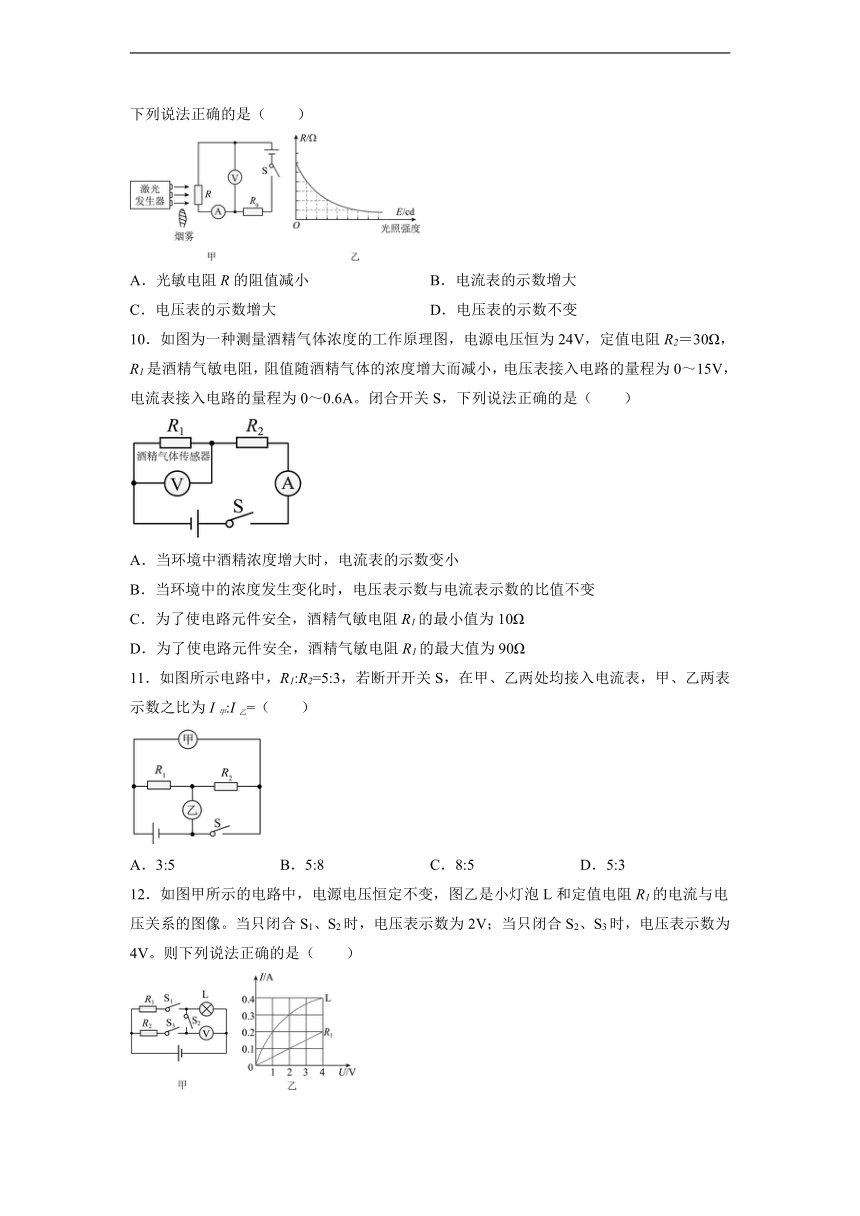

9．如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时，下列说法正确的是（　　）
A．光敏电阻R的阻值减小 B．电流表的示数增大
C．电压表的示数增大 D．电压表的示数不变
10．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为24V，定值电阻R2＝30Ω，R1是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，电压表接入电路的量程为0～15V，电流表接入电路的量程为0～0.6A。闭合开关S，下列说法正确的是（　　）
A．当环境中酒精浓度增大时，电流表的示数变小
B．当环境中的浓度发生变化时，电压表示数与电流表示数的比值不变
C．为了使电路元件安全，酒精气敏电阻R1的最小值为10Ω
D．为了使电路元件安全，酒精气敏电阻R1的最大值为90Ω
11．如图所示电路中，R1:R2=5:3，若断开开关S，在甲、乙两处均接入电流表，甲、乙两表示数之比为I甲:I乙=（　　）
A．3:5 B．5:8 C．8:5 D．5:3
12．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图像。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V。则下列说法正确的是（　　）

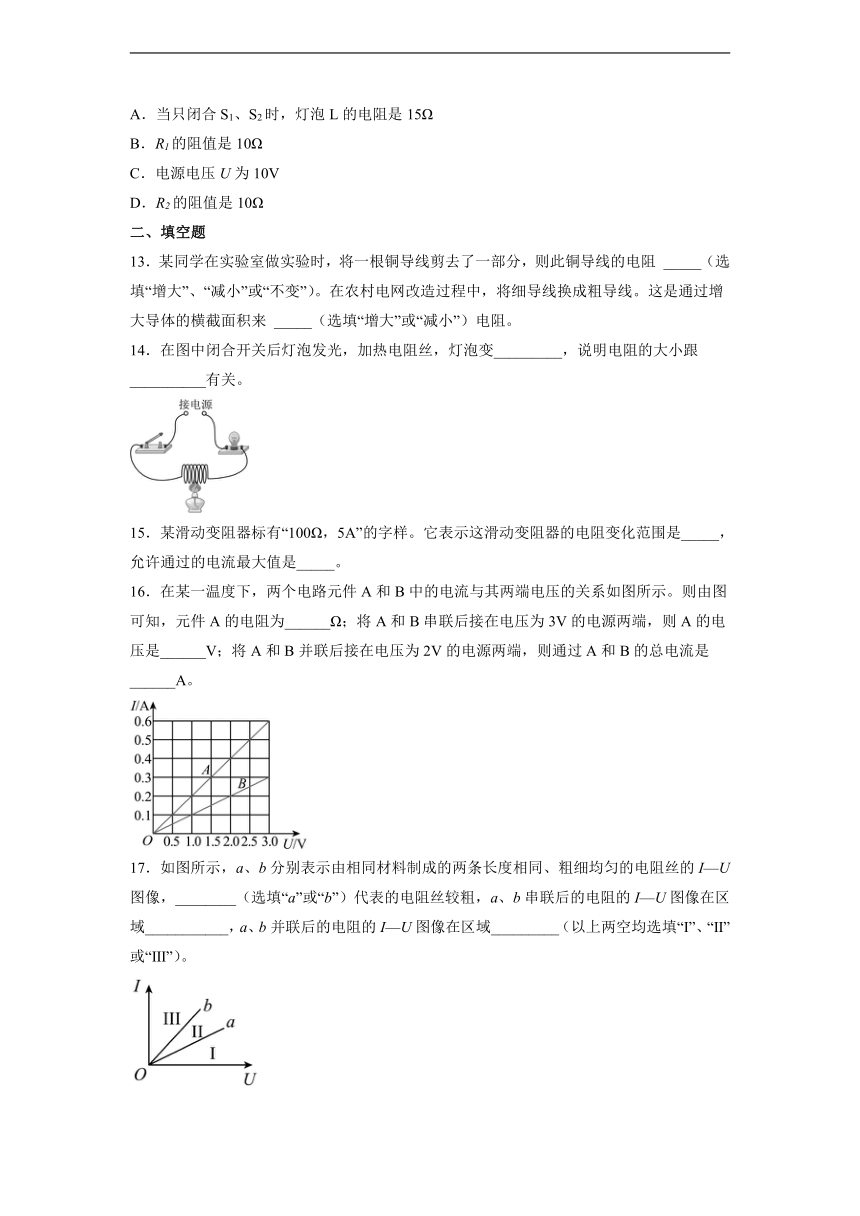

A．当只闭合S1、S2时，灯泡L的电阻是15Ω
B．R1的阻值是10Ω
C．电源电压U为10V
D．R2的阻值是10Ω
二、填空题
13．某同学在实验室做实验时，将一根铜导线剪去了一部分，则此铜导线的电阻 _____（选填“增大”、“减小”或“不变”）。在农村电网改造过程中，将细导线换成粗导线。这是通过增大导体的横截面积来 _____（选填“增大”或“减小”）电阻。
14．在图中闭合开关后灯泡发光，加热电阻丝，灯泡变_________，说明电阻的大小跟__________有关。
15．某滑动变阻器标有“100Ω，5A”的字样。它表示这滑动变阻器的电阻变化范围是_____，允许通过的电流最大值是_____。
16．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为______Ω；将A和B串联后接在电压为3V的电源两端，则A的电压是______V；将A和B并联后接在电压为2V的电源两端，则通过A和B的总电流是______A。
17．如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的I—U图像，________（选填“a”或“b”）代表的电阻丝较粗，a、b串联后的电阻的I—U图像在区域___________，a、b并联后的电阻的I—U图像在区域_________（以上两空均选填“Ⅰ”、“Ⅱ”或“Ⅲ”）。
18．图中所示的电路中，电源电压保持不变，当开关S接1时，电压表的示数为6V，电流表的示数为0.6A，则电源电压为___________ V；若将开关S接2时，电流表的示数变化了0.4 A，则电阻R2的阻值为___________Ω。
19．小刘老师给一段铅笔芯的两端加上6V的电压，测出通过铅笔芯的电流是0.3A。断开开关后，该铅笔芯电阻为 ___________Ω。
20．如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱。闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出R0的阻值___________Ω，电源电压为___________V。
三、实验题
21．如图所示是探究影响导体电阻大小因素的实验电路，如表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。问：
导体代号 长度（m） 横截面积（mm2） 材料
A 0.6 0.4 镍铬合金
B 1.0 0.4 镍铬合金
C 0.6 0.6 镍铬合金
D 0.6 0.6 锰铜
（1）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的 ___________有关；
（2）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻将 ___________（选填“变大”“变小”或“不变”）；
（3）本实验采用实验方法是：___________。
22．探究小组用如甲所示装置“探究电流与电压的关系”，其中电源为6V的学生电源（电压恒定），滑动变阻器规格为“50Ω，2A”。
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.1 0.2 0.3 0.4
（1）请用笔画线代替导线，在图甲中完成电路连接（要求滑片P向右滑动时，电流表的示数变大）；
（2）电路连接检查无误后闭合开关，移动滑动变阻器的滑片时，发现电压表无示数，电流表有示数且不断变化，若两表均完好，则故障是______；
（3）排除故障后，改变滑片位置，记录实验数据如乙所示，根据表中数据可归纳得出结论：______；
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω、25Ω的定值电阻继续实验；
①探究小组将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻分别接入电路，按规范的实验步骤进行操作，根据记录的数据绘制图乙所示的图象，则实验过程中控制定值电阻两端电压为______V不变，图中阴影部分“面积”表示的物理量是______；
②实验中，学生电源损坏，用新干电池串联的电池组替代，若要完成上述实验，5只电阻都要用到，则干电池组最多不能超过______节。
23．在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4.5V，小灯泡正常发光时的电压为2.5V，图甲是未连接完整的实验电路。
（1）请你用笔画线代替导线，将图甲所示的实验电路连接完整，要求滑动变阻器的滑片P向左移动时电流表的示数变大；
（2）闭合开关后，缓慢移动滑动变阻器的滑片P，同时观察 ___________表示数的变化；当电压表的示数如图乙所示时，要测得小灯泡正常发光时的电阻，则应将滑片P向 ___________（选填“A”或“B”）端移动；
（3）实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表 ___________示数，电流表 ___________示数；（选填“有”或“无”）
（4）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I-U图像（不计小灯泡电阻随温度的变化）。由图像可知，小灯泡正常发光时的电阻是 ___________Ω。
四、计算题
24．小华设计了一个环境温度监测仪，其工作电路如图甲所示，电压表的示数反映环境温度。电源电压恒为18V不变，电压表量程为0~15V，R0为定值电阻，R1为热敏电阻，其阻值随环境温度T变化的关系如图乙。已知环境温度为60℃时，电压表示数为13.5V；电压表示数为15V时，监测的温度为最高环境温度，求：
（1）环境温度为60℃时，热敏电阻R1的阻值；
（2）定值电阻R0的阻值；
（3）该监测仪能测的最高环境温度。
25．如图所示电路，电源电压保持不变，定值电阻R的阻值是6Ω，小灯泡灯丝的电阻是2Ω（不考虑温度对电阻的影响）。闭合开关，电流表的示数为0.5A，请通过计算回答：
（1）定值电阻R两端的电压多大？
（2）通过小灯泡灯丝的电流是多少？
（3）电路中的总电流是多少？
参考答案
1．D
2．C
3．B
4．D
5．A
6．B
7．C
8．C
9．C
10．C
11．B
12．D
13．减小 减小
14．暗 温度
15．0~100Ω 5A
16．5 1 0.6
17．b Ⅰ Ⅲ
18．6 20
19．20
20．10 12
21．横截面积 变大 控制变量法
22． 定值电阻短路 电阻一定时，电流跟电压成正比 2.5 电压 5
23． 电压 A 有 无 10
24．（1）150Ω；（2）450Ω；（3）84℃
25．（1）3V；（2）1.5A；（3）2A
