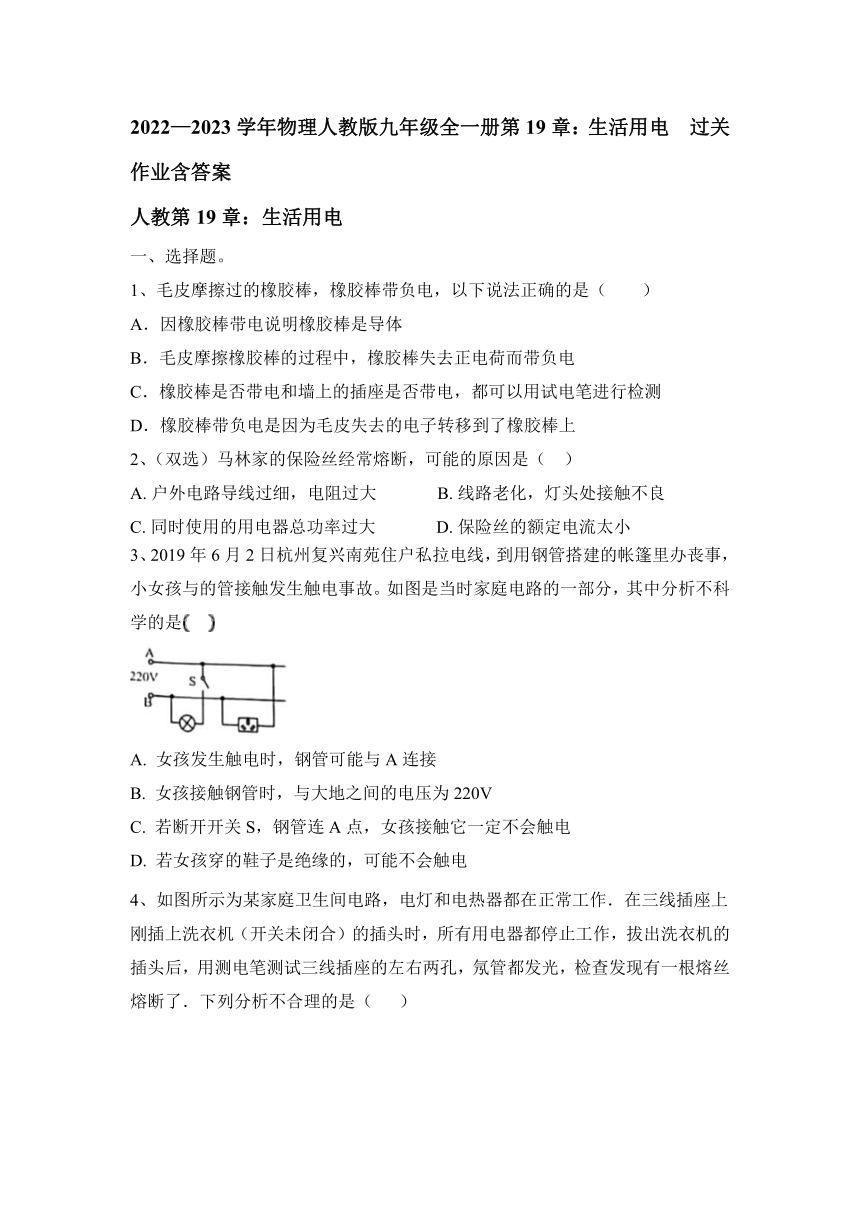

2022—2023学年物理人教版九年级全一册第19章：生活用电 过关作业含答案

2022—2023学年物理人教版九年级全一册第19章：生活用电 过关作业含答案
人教第19章：生活用电
一、选择题。
1、毛皮摩擦过的橡胶棒，橡胶棒带负电，以下说法正确的是（　　）
A．因橡胶棒带电说明橡胶棒是导体
B．毛皮摩擦橡胶棒的过程中，橡胶棒失去正电荷而带负电
C．橡胶棒是否带电和墙上的插座是否带电，都可以用试电笔进行检测
D．橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上
2、（双选）马林家的保险丝经常熔断，可能的原因是（ ）
A. 户外电路导线过细，电阻过大 B. 线路老化，灯头处接触不良
C. 同时使用的用电器总功率过大 D. 保险丝的额定电流太小
3、2019年6月2日杭州复兴南苑住户私拉电线，到用钢管搭建的帐篷里办丧事，小女孩与的管接触发生触电事故。如图是当时家庭电路的一部分，其中分析不科学的是
A. 女孩发生触电时，钢管可能与A连接
B. 女孩接触钢管时，与大地之间的电压为220V
C. 若断开开关S，钢管连A点，女孩接触它一定不会触电
D. 若女孩穿的鞋子是绝缘的，可能不会触电

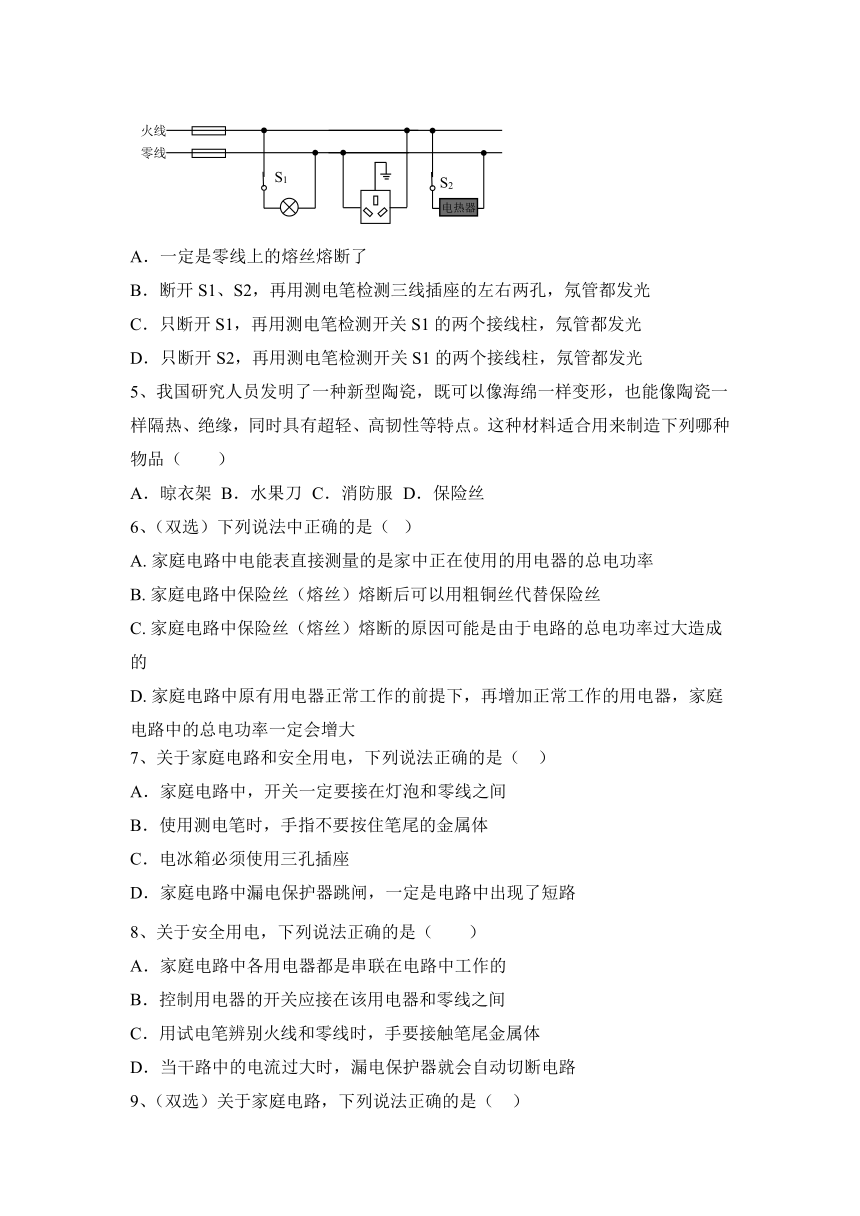

4、如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，检查发现有一根熔丝熔断了．下列分析不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
5、我国研究人员发明了一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点。这种材料适合用来制造下列哪种物品（　　）
A．晾衣架 B．水果刀 C．消防服 D．保险丝
6、（双选）下列说法中正确的是（ ）
A. 家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率
B. 家庭电路中保险丝（熔丝）熔断后可以用粗铜丝代替保险丝
C. 家庭电路中保险丝（熔丝）熔断的原因可能是由于电路的总电功率过大造成的
D. 家庭电路中原有用电器正常工作的前提下，再增加正常工作的用电器，家庭电路中的总电功率一定会增大
7、关于家庭电路和安全用电，下列说法正确的是（　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
8、关于安全用电，下列说法正确的是（　　）
A．家庭电路中各用电器都是串联在电路中工作的
B．控制用电器的开关应接在该用电器和零线之间
C．用试电笔辨别火线和零线时，手要接触笔尾金属体
D．当干路中的电流过大时，漏电保护器就会自动切断电路

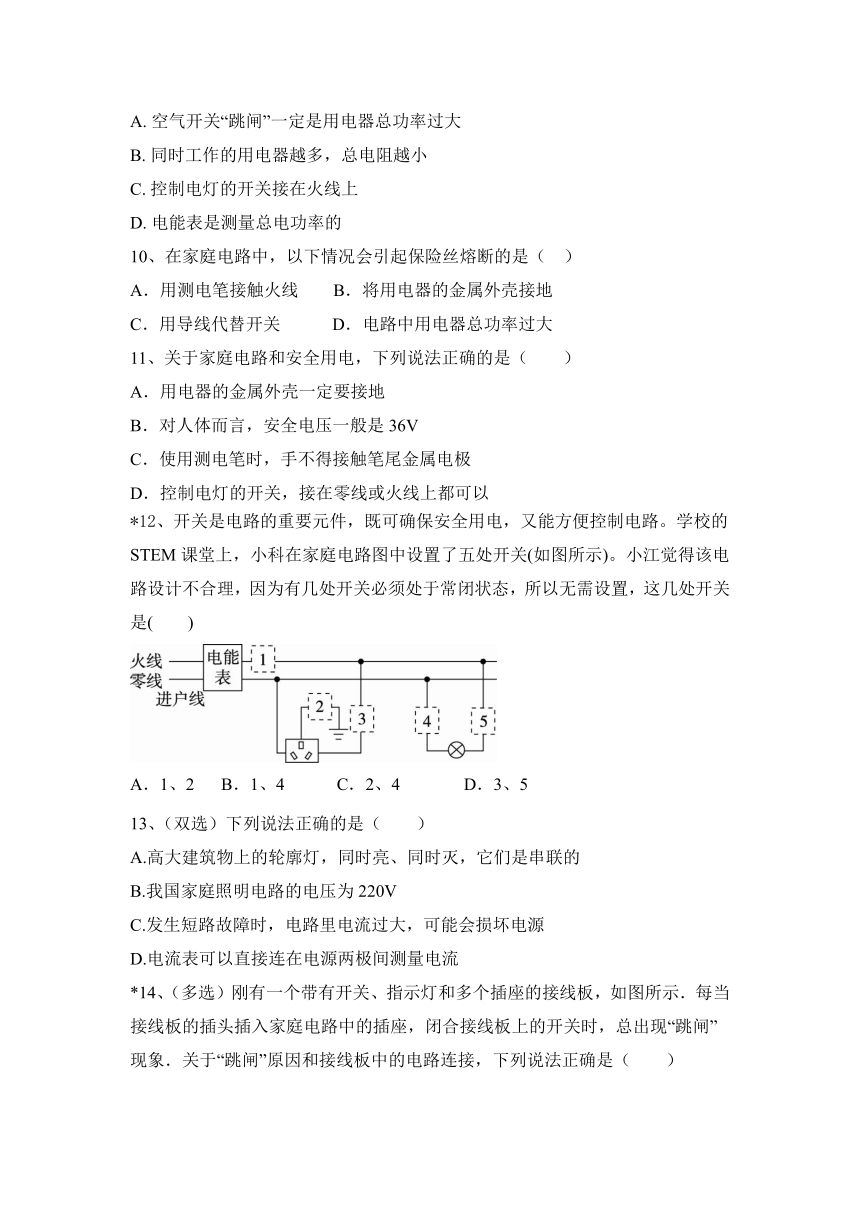

9、（双选）关于家庭电路，下列说法正确的是（ ）
A. 空气开关“跳闸”一定是用电器总功率过大
B. 同时工作的用电器越多，总电阻越小
C. 控制电灯的开关接在火线上
D. 电能表是测量总电功率的
10、在家庭电路中，以下情况会引起保险丝熔断的是（ ）
A．用测电笔接触火线 B．将用电器的金属外壳接地
C．用导线代替开关 D．电路中用电器总功率过大
11、关于家庭电路和安全用电，下列说法正确的是（　　）
A．用电器的金属外壳一定要接地
B．对人体而言，安全电压一般是36V
C．使用测电笔时，手不得接触笔尾金属电极
D．控制电灯的开关，接在零线或火线上都可以
*12、开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是(　　)
A．1、2 B．1、4 C．2、4 D．3、5
13、（双选）下列说法正确的是（　　）
A.高大建筑物上的轮廓灯，同时亮、同时灭，它们是串联的
B.我国家庭照明电路的电压为220V
C.发生短路故障时，电路里电流过大，可能会损坏电源
D.电流表可以直接连在电源两极间测量电流

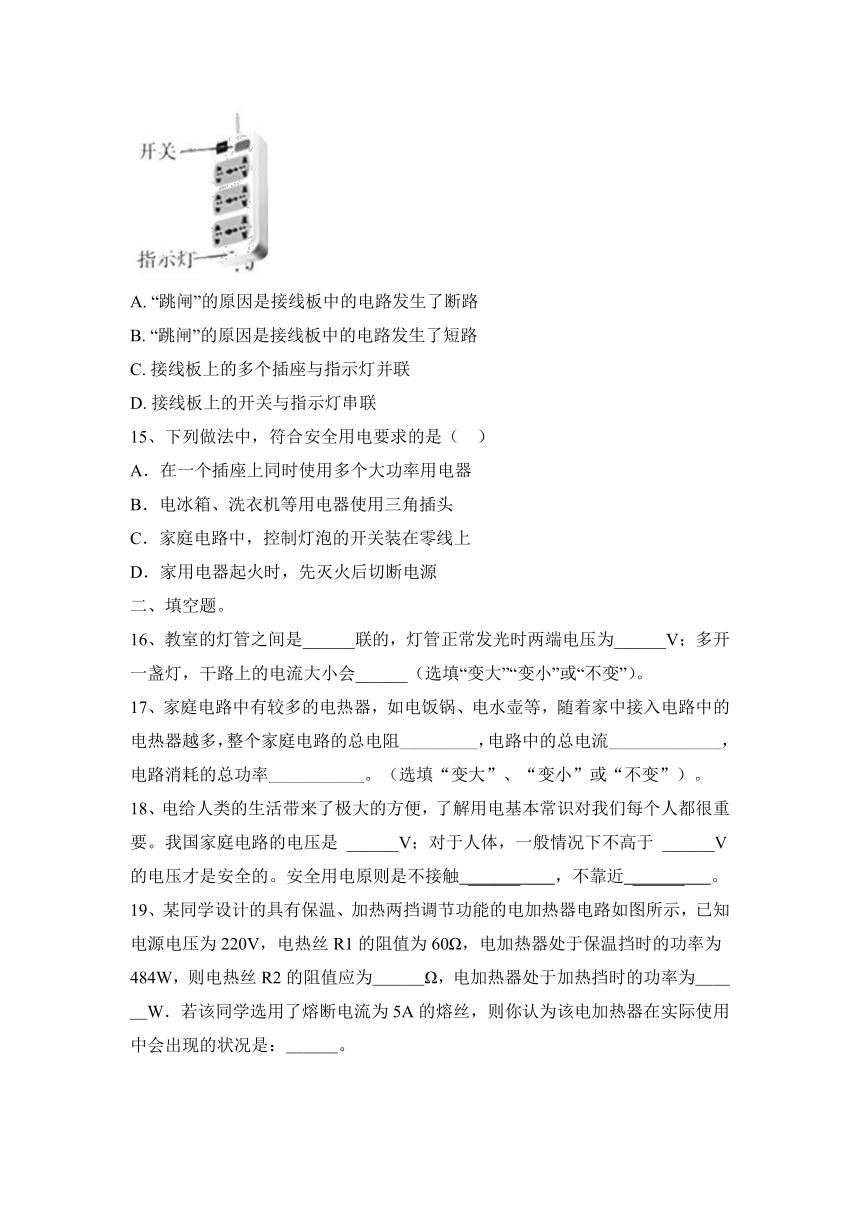

*14、（多选）刚有一个带有开关、指示灯和多个插座的接线板，如图所示．每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下列说法正确是（　　）
A. “跳闸”的原因是接线板中的电路发生了断路
B. “跳闸”的原因是接线板中的电路发生了短路
C. 接线板上的多个插座与指示灯并联
D. 接线板上的开关与指示灯串联
15、下列做法中，符合安全用电要求的是（ ）
A．在一个插座上同时使用多个大功率用电器
B．电冰箱、洗衣机等用电器使用三角插头
C．家庭电路中，控制灯泡的开关装在零线上
D．家用电器起火时，先灭火后切断电源
二、填空题。
16、教室的灯管之间是______联的，灯管正常发光时两端电压为______V；多开一盏灯，干路上的电流大小会______（选填“变大”“变小”或“不变”）。
17、家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电路的总电阻_________，电路中的总电流_____________，电路消耗的总功率___________。（选填“变大”、“变小”或“不变”）。
18、电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______ ，不靠近 ______ 。

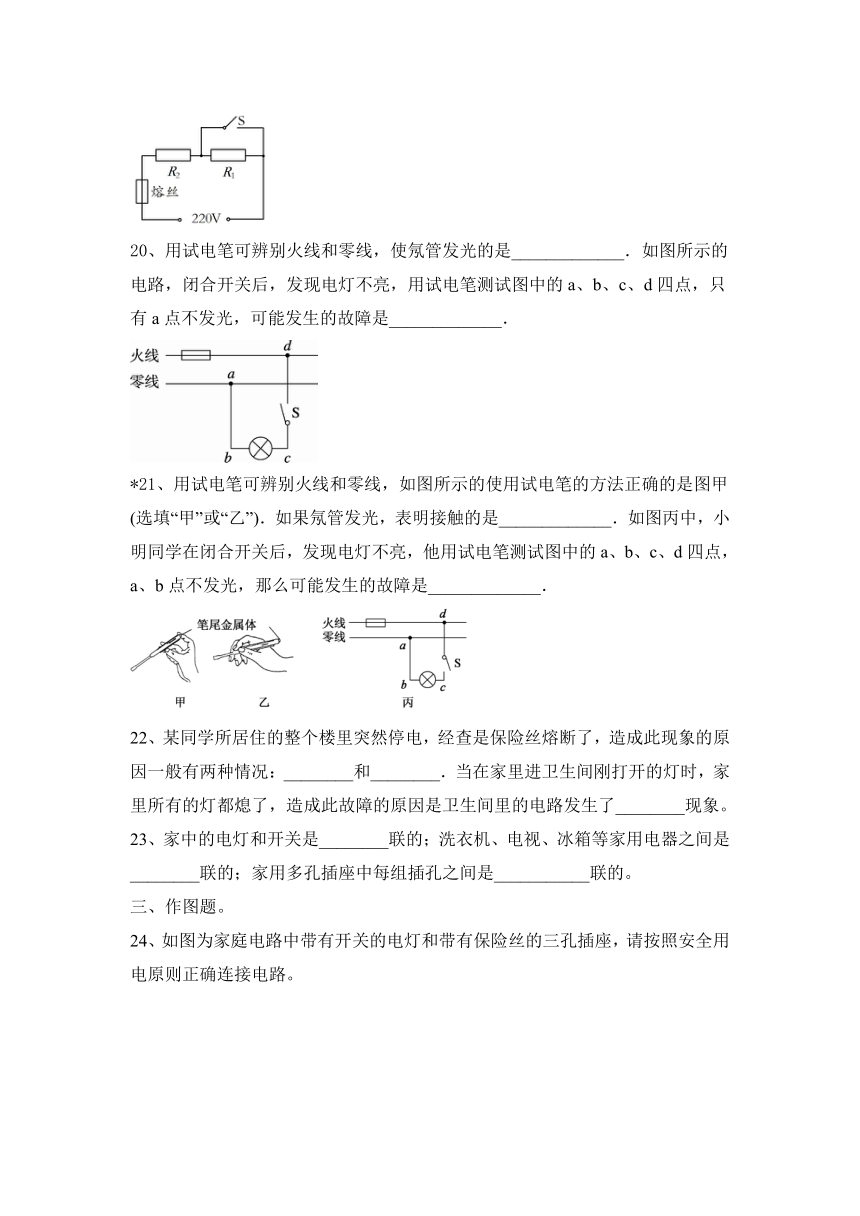

19、某同学设计的具有保温、加热两挡调节功能的电加热器电路如图所示，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为＿＿＿Ω，电加热器处于加热挡时的功率为＿＿＿W．若该同学选用了熔断电流为5A的熔丝，则你认为该电加热器在实际使用中会出现的状况是：＿＿＿。
20、用试电笔可辨别火线和零线，使氖管发光的是_____________．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____________．
*21、用试电笔可辨别火线和零线，如图所示的使用试电笔的方法正确的是图甲(选填“甲”或“乙”)．如果氖管发光，表明接触的是_____________．如图丙中，小明同学在闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，a、b点不发光，那么可能发生的故障是_____________．
22、某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________和________．当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象。
23、家中的电灯和开关是________联的；洗衣机、电视、冰箱等家用电器之间是________联的；家用多孔插座中每组插孔之间是___________联的。
三、作图题。
24、如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。
四、问答题。
25、小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作。经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。
四、综合题。
26、人们常用试电笔来辨别照明电路中的火线和零线。试电笔内串有一个电阻值很大的高值电阻，其电阻通常在1MΩ以上。
（1）为什么要串联这个高值电阻呢？
（2）已知某试电笔内高值电阻的阻值为2．2MΩ，某同学正在使用该试电笔测试照明电路的火线，如图所示。请估算氖管发光时通过该同学身体的电流。
五、计算题。
27、某学校电度表允许通过的最大电流为25 A，学校里已经装了40 W的电灯50盏，60 W的电灯20盏，想要再装些电灯，最多可再装多少盏40 W的电灯？
2022—2023学年物理人教版九年级全一册第19章：生活用电 过关作业含答案
人教第19章：生活用电
一、选择题。
1、毛皮摩擦过的橡胶棒，橡胶棒带负电，以下说法正确的是（　　）
A．因橡胶棒带电说明橡胶棒是导体
B．毛皮摩擦橡胶棒的过程中，橡胶棒失去正电荷而带负电
C．橡胶棒是否带电和墙上的插座是否带电，都可以用试电笔进行检测
D．橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上
【答案】D
2、（双选）马林家的保险丝经常熔断，可能的原因是（ ）
A. 户外电路导线过细，电阻过大 B. 线路老化，灯头处接触不良
C. 同时使用的用电器总功率过大 D. 保险丝的额定电流太小
【答案】CD
3、2019年6月2日杭州复兴南苑住户私拉电线，到用钢管搭建的帐篷里办丧事，小女孩与的管接触发生触电事故。如图是当时家庭电路的一部分，其中分析不科学的是
A. 女孩发生触电时，钢管可能与A连接
B. 女孩接触钢管时，与大地之间的电压为220V
C. 若断开开关S，钢管连A点，女孩接触它一定不会触电
D. 若女孩穿的鞋子是绝缘的，可能不会触电
【答案】C
4、如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，检查发现有一根熔丝熔断了．下列分析不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】B
5、我国研究人员发明了一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点。这种材料适合用来制造下列哪种物品（　　）
A．晾衣架 B．水果刀 C．消防服 D．保险丝
【答案】C
6、（双选）下列说法中正确的是（ ）
A. 家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率
B. 家庭电路中保险丝（熔丝）熔断后可以用粗铜丝代替保险丝
C. 家庭电路中保险丝（熔丝）熔断的原因可能是由于电路的总电功率过大造成的
D. 家庭电路中原有用电器正常工作的前提下，再增加正常工作的用电器，家庭电路中的总电功率一定会增大
【答案】C,D
7、关于家庭电路和安全用电，下列说法正确的是（　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
【答案】C
8、关于安全用电，下列说法正确的是（　　）
A．家庭电路中各用电器都是串联在电路中工作的
B．控制用电器的开关应接在该用电器和零线之间
C．用试电笔辨别火线和零线时，手要接触笔尾金属体
D．当干路中的电流过大时，漏电保护器就会自动切断电路
【答案】C
9、（双选）关于家庭电路，下列说法正确的是（ ）
A. 空气开关“跳闸”一定是用电器总功率过大
B. 同时工作的用电器越多，总电阻越小
C. 控制电灯的开关接在火线上
D. 电能表是测量总电功率的
【答案】BC
10、在家庭电路中，以下情况会引起保险丝熔断的是（ ）
A．用测电笔接触火线 B．将用电器的金属外壳接地
C．用导线代替开关 D．电路中用电器总功率过大
【答案】D
11、关于家庭电路和安全用电，下列说法正确的是（　　）
A．用电器的金属外壳一定要接地
B．对人体而言，安全电压一般是36V
C．使用测电笔时，手不得接触笔尾金属电极
D．控制电灯的开关，接在零线或火线上都可以
【答案】A
*12、开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是(　　)
A．1、2 B．1、4 C．2、4 D．3、5
【答案】C　
13、（双选）下列说法正确的是（　　）
A.高大建筑物上的轮廓灯，同时亮、同时灭，它们是串联的
B.我国家庭照明电路的电压为220V
C.发生短路故障时，电路里电流过大，可能会损坏电源
D.电流表可以直接连在电源两极间测量电流
【答案】B,C
*14、（多选）刚有一个带有开关、指示灯和多个插座的接线板，如图所示．每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下列说法正确是（　　）
A. “跳闸”的原因是接线板中的电路发生了断路
B. “跳闸”的原因是接线板中的电路发生了短路
C. 接线板上的多个插座与指示灯并联
D. 接线板上的开关与指示灯串联
【答案】B,C,D
15、下列做法中，符合安全用电要求的是（ ）
A．在一个插座上同时使用多个大功率用电器
B．电冰箱、洗衣机等用电器使用三角插头
C．家庭电路中，控制灯泡的开关装在零线上
D．家用电器起火时，先灭火后切断电源
【答案】B
二、填空题。
16、教室的灯管之间是______联的，灯管正常发光时两端电压为______V；多开一盏灯，干路上的电流大小会______（选填“变大”“变小”或“不变”）。
【答案】并 220 变大
17、家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电路的总电阻_________，电路中的总电流_____________，电路消耗的总功率___________。（选填“变大”、“变小”或“不变”）。
【答案】变小 变大 变大
18、电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______ ，不靠近 ______ 。
【答案】220 336 低压带电体 高压带电体
19、某同学设计的具有保温、加热两挡调节功能的电加热器电路如图所示，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为＿＿＿Ω，电加热器处于加热挡时的功率为＿＿＿W．若该同学选用了熔断电流为5A的熔丝，则你认为该电加热器在实际使用中会出现的状况是：＿＿＿。
【答案】40 1210 处于加热挡时电流超过5A，熔丝会熔断
20、用试电笔可辨别火线和零线，使氖管发光的是_____________．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____________．
【答案】火线；ab之间断路。
*21、用试电笔可辨别火线和零线，如图所示的使用试电笔的方法正确的是图甲(选填“甲”或“乙”)．如果氖管发光，表明接触的是_____________．如图丙中，小明同学在闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，a、b点不发光，那么可能发生的故障是_____________．
【答案】甲；火线；灯泡断路。
22、某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________和________．当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象。
【答案】总功率过大，短路，短路
23、家中的电灯和开关是________联的；洗衣机、电视、冰箱等家用电器之间是________联的；家用多孔插座中每组插孔之间是___________联的。
【答案】串 并 并
三、作图题。
24、如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。
【答案及解析】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔与保险丝连接，由于火线是有电的，所以保险丝应该接到火线上。
四、问答题。
25、小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作。经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。
【答案】电路发生了短路，电路中电阻很小，家庭电路的电压220V一定，根据I=可知，电路中的电流很大。根据Q=I2Rt可知，通电时间和保险丝的电阻一定时，通过电路电流大，保险丝产生的热量多，温度急剧升高，达到保险丝的熔点，保险丝烧断。
四、综合题。
26、人们常用试电笔来辨别照明电路中的火线和零线。试电笔内串有一个电阻值很大的高值电阻，其电阻通常在1MΩ以上。
（1）为什么要串联这个高值电阻呢？
（2）已知某试电笔内高值电阻的阻值为2．2MΩ，某同学正在使用该试电笔测试照明电路的火线，如图所示。请估算氖管发光时通过该同学身体的电流。
【答案】
（1）串联高值电阻的目的是限制使用试电笔时通过人体的电流。
（2） 10-4A
五、计算题。
27、某学校电度表允许通过的最大电流为25 A，学校里已经装了40 W的电灯50盏，60 W的电灯20盏，想要再装些电灯，最多可再装多少盏40 W的电灯？
【答案】57盏
S1

火线

零线

S2
电热器
S1

火线

零线

S2
电热器
