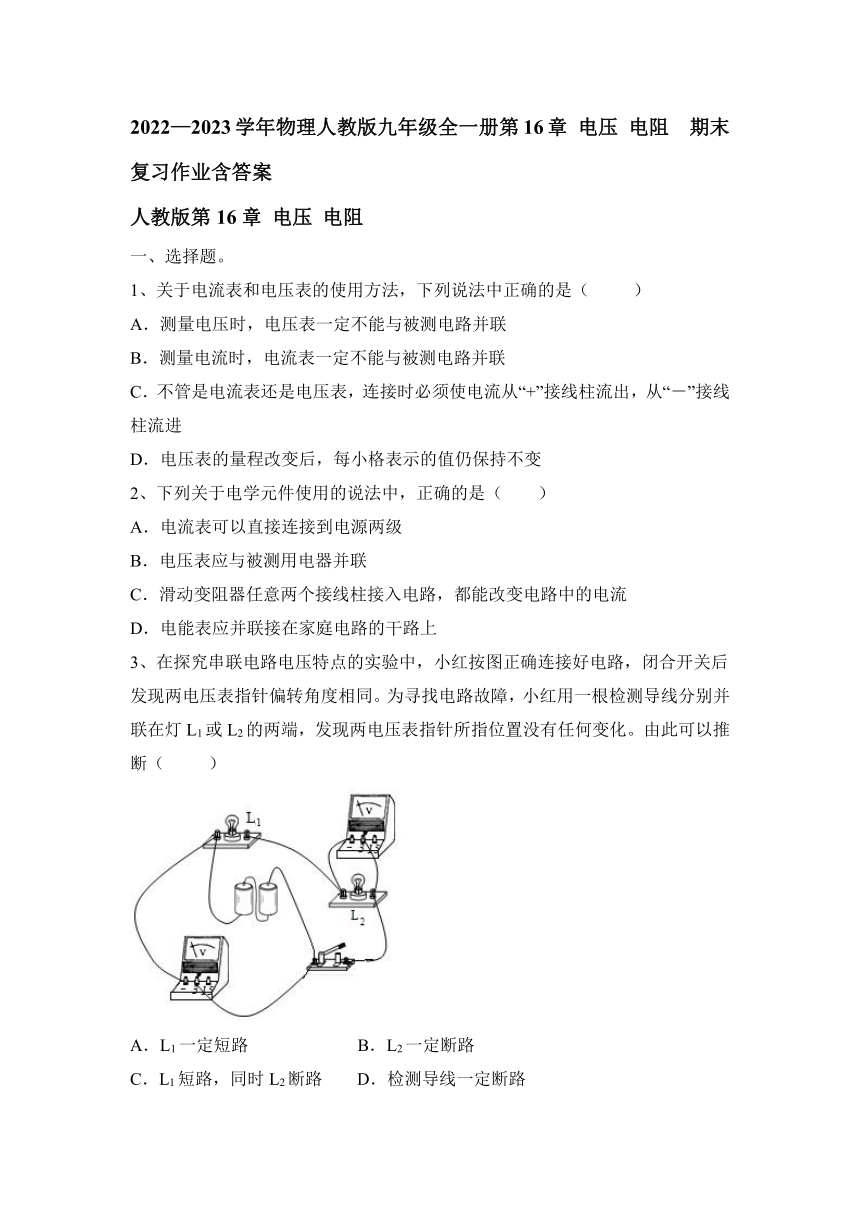

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 期末复习作业含答案

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 期末复习作业含答案
人教版第16章 电压 电阻
一、选择题。
1、关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
2、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
3、在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
A．L1一定短路 B．L2一定断路
C．L1短路，同时L2断路 D．检测导线一定断路
4、用两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（ ）
　 A、通过粗电阻丝的电流较大 B、通过细电阻丝的电流较大
　 C、加在粗电阻丝两端的电压 D、加在细电阻丝两端的电压较大
5、当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　）
A． B．
C． D．
6、将一个100Ω阻值和一个1Ω的电阻并联，其总电阻将（ ）
A.小于1Ω B.大于100Ω C.等于101Ω D.小于100Ω而大于1Ω
7、在如图所示电路中，开关闭合后电压表测量的是（ ）
A．电源两端电压 B．L3和电源两端电压
C．L1两端的电压 D．L1和L2两端的电压
8、如图所示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处 B．AB处 C．BC处 D．三处一样大
9、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是的R2，则（ ）
A、R1＞R2 B、R1＝R2 C、R1＜R2 D、不能确定

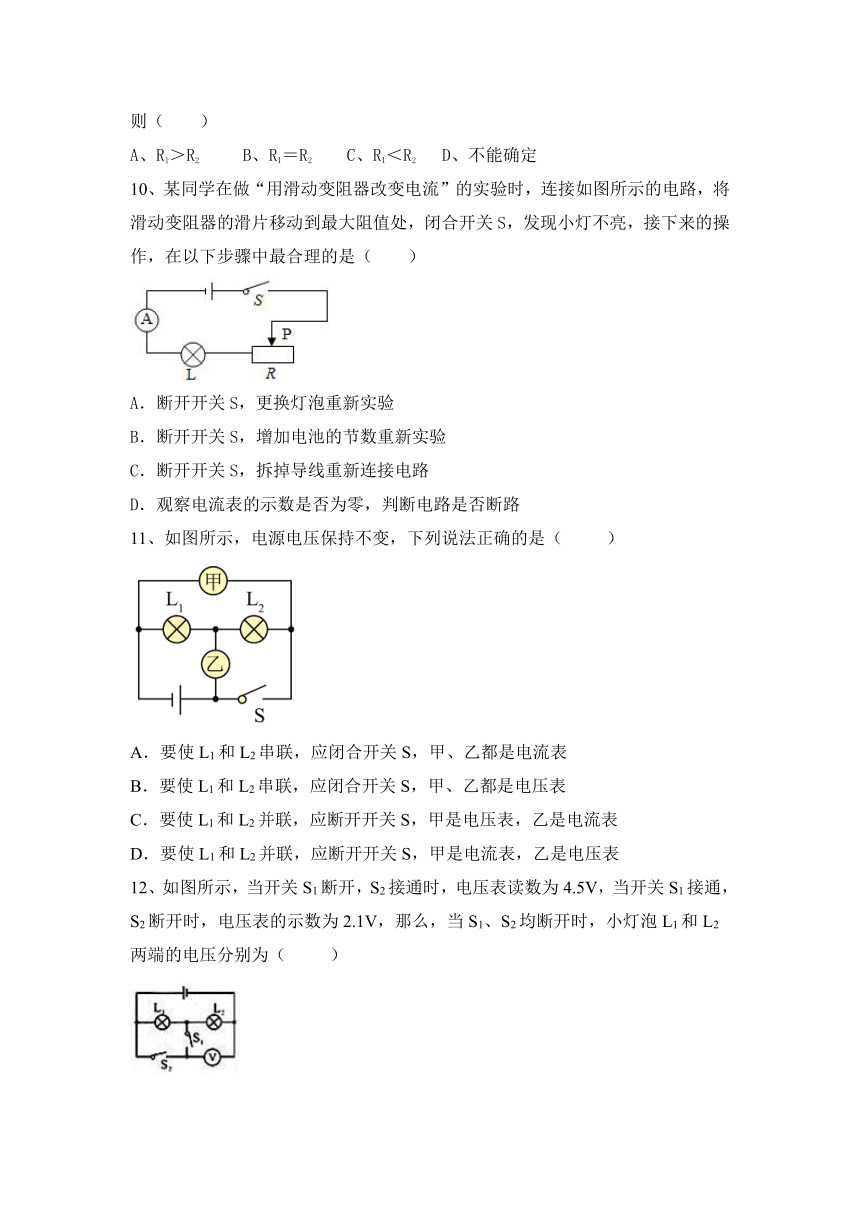

10、某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
11、如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
12、如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）

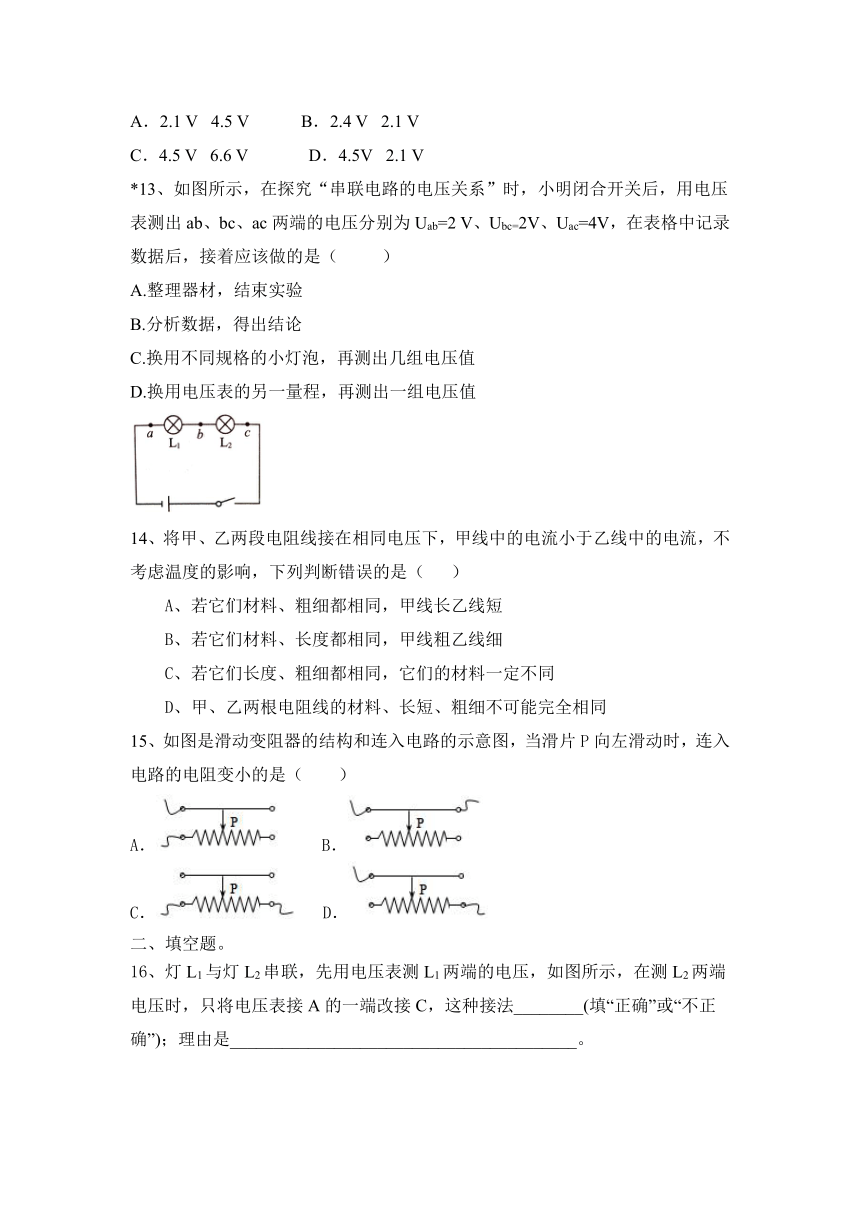

A．2.1 V 4.5 V B．2.4 V 2.1 V
C．4.5 V 6.6 V D．4.5V 2.1 V
*13、如图所示，在探究“串联电路的电压关系”时，小明闭合开关后，用电压表测出ab、bc、ac两端的电压分别为Uab=2 V、Ubc=2V、Uac=4V，在表格中记录数据后，接着应该做的是（ ）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电压值
D.换用电压表的另一量程，再测出一组电压值
14、将甲、乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断错误的是（ ）
A、若它们材料、粗细都相同，甲线长乙线短
B、若它们材料、长度都相同，甲线粗乙线细
C、若它们长度、粗细都相同，它们的材料一定不同
D、甲、乙两根电阻线的材料、长短、粗细不可能完全相同
15、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　）
A． B．
C． D．
二、填空题。
16、灯L1与灯L2串联，先用电压表测L1两端的电压，如图所示，在测L2两端电压时，只将电压表接A的一端改接C，这种接法________(填“正确”或“不正确”)；理由是________________________________________。

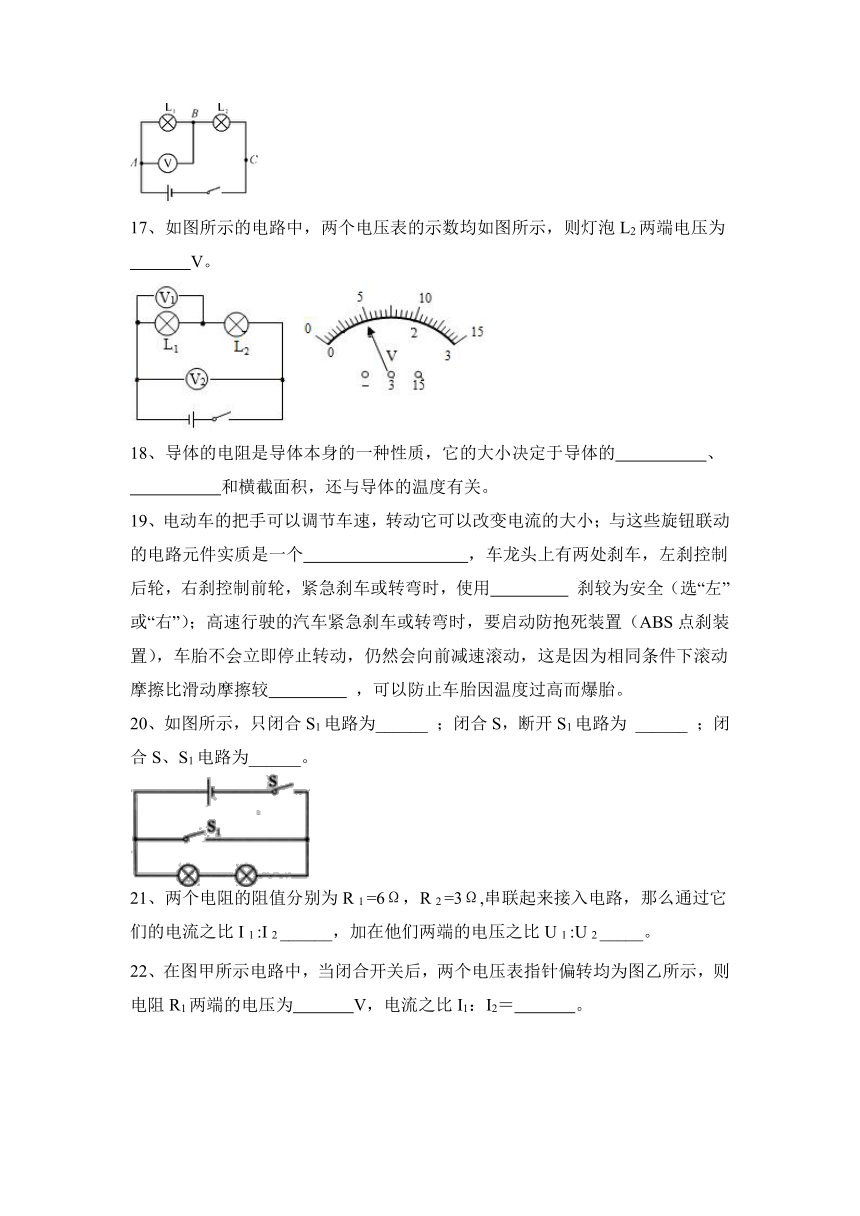

17、如图所示的电路中，两个电压表的示数均如图所示，则灯泡L2两端电压为
　 　V。
18、导体的电阻是导体本身的一种性质，它的大小决定于导体的 、 和横截面积，还与导体的温度有关。
19、电动车的把手可以调节车速，转动它可以改变电流的大小；与这些旋钮联动的电路元件实质是一个　 　 ，车龙头上有两处刹车，左刹控制后轮，右刹控制前轮，紧急刹车或转弯时，使用　 　 刹较为安全（选“左”或“右”）；高速行驶的汽车紧急刹车或转弯时，要启动防抱死装置（ABS点刹装置），车胎不会立即停止转动，仍然会向前减速滚动，这是因为相同条件下滚动摩擦比滑动摩擦较　 　 ，可以防止车胎因温度过高而爆胎。
20、如图所示，只闭合S1电路为______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为______。
21、两个电阻的阻值分别为R 1 =6Ω，R 2 =3Ω,串联起来接入电路，那么通过它们的电流之比I 1 :I 2 ______，加在他们两端的电压之比U 1 :U 2 _____。
22、在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1两端的电压为　 　V，电流之比I1：I2＝　 　。
三、作图题。
23、请根据图甲的电路图连接图乙的实物图，要求：导线不得交叉。
四、实验题。
24、小明选用两节新电池，两个小灯泡，一个电压表。用如图甲电路来探究“串联电路的电压特点”
（1）电压表在接入电路前，在不清楚被测部分电路两端的电压情况下，通常要选择电压表大量程进行　 　。
（2）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中分析实验数据，第三次测量时，AB两端电压表的示数如图乙，则此时灯L1两端的电压为　 　V．通过分析下表可得到串联电路的电压特点是：串联电路电源电压等于各用电器两端电压之和。
（3）由表中实验数据可知：小明主要通过　 　方式来多次实验。
A．更换不同规格的小灯泡 B．更换不同的电源C．同时更换了电源和小灯泡
试验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.8 3.0
（4）小明在测量了灯L1两端的电压后，断开开关，然后将电压表的B端不动，A端松开，接到C接线柱上，测量L2两端的电压，这一做法存在的问题是　 　。
（5）同桌小雨按照电路图甲连接而成的实物图丙是　 　（选填“正确”或“错误”）的，此时闭合开关，电压表的示数为　 　V。
25、亮亮同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横被面积有关。
供他选择的导体如下表所示：
他画出了实验电路图，并按要求正确地连接了电路.请完成下列填空(只填序号):
(1)要验证猜想①，亮亮同学应选择的两段导体是_________和_________
(2)要验证猜想②，亮亮同学应选择的两段导体是_________和_________
(3)要验证猜想③，亮亮同学应选择的两段导体是_________和_________
(4)这种物理研究方法，通常叫做__________________。
五、计算题。
26、小东同学在做课外小实验时，需要10Ω的电阻一个，但实验室里没有10Ω的电阻，实验室里有1.2m长的电阻丝，经过测量，这根电阻丝的电阻为30Ω，则他可以在这根电阻丝上截取多少cm长的一段就可使用．
27、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 期末复习作业含答案
人教版第16章 电压 电阻
一、选择题。
1、关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
【答案】B
2、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
【答案】B
3、在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
A．L1一定短路 B．L2一定断路
C．L1短路，同时L2断路 D．检测导线一定断路
【答案】D
4、用两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（ ）
　 A、通过粗电阻丝的电流较大 B、通过细电阻丝的电流较大
　 C、加在粗电阻丝两端的电压 D、加在细电阻丝两端的电压较大
【答案】A
5、当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　）
A． B．
C． D．
【答案】C。
6、将一个100Ω阻值和一个1Ω的电阻并联，其总电阻将（ ）
A.小于1Ω B.大于100Ω C.等于101Ω D.小于100Ω而大于1Ω
【答案】A
7、在如图所示电路中，开关闭合后电压表测量的是（ ）
A．电源两端电压 B．L3和电源两端电压
C．L1两端的电压 D．L1和L2两端的电压
【答案】D
8、如图所示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处 B．AB处 C．BC处 D．三处一样大
【答案】A
9、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是的R2，则（ ）
A、R1＞R2 B、R1＝R2 C、R1＜R2 D、不能确定
【答案】C
10、某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
【答案】D。
11、如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
【答案】B
12、如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．2.1 V 4.5 V B．2.4 V 2.1 V
C．4.5 V 6.6 V D．4.5V 2.1 V
【答案】B
*13、如图所示，在探究“串联电路的电压关系”时，小明闭合开关后，用电压表测出ab、bc、ac两端的电压分别为Uab=2 V、Ubc=2V、Uac=4V，在表格中记录数据后，接着应该做的是（ ）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电压值
D.换用电压表的另一量程，再测出一组电压值
【答案】C
14、将甲、乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断错误的是（ ）
A、若它们材料、粗细都相同，甲线长乙线短
B、若它们材料、长度都相同，甲线粗乙线细
C、若它们长度、粗细都相同，它们的材料一定不同
D、甲、乙两根电阻线的材料、长短、粗细不可能完全相同
【答案】B
15、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　）
A． B．
C． D．
【答案】A。
二、填空题。
16、灯L1与灯L2串联，先用电压表测L1两端的电压，如图所示，在测L2两端电压时，只将电压表接A的一端改接C，这种接法________(填“正确”或“不正确”)；理由是________________________________________。
【答案】不正确　电压表正负接线柱接反，会损坏电压表　
17、如图所示的电路中，两个电压表的示数均如图所示，则灯泡L2两端电压为
　 　V。
【答案】4
18、导体的电阻是导体本身的一种性质，它的大小决定于导体的 、 和横截面积，还与导体的温度有关。
【答案】材料 长度
19、电动车的把手可以调节车速，转动它可以改变电流的大小；与这些旋钮联动的电路元件实质是一个　 　 ，车龙头上有两处刹车，左刹控制后轮，右刹控制前轮，紧急刹车或转弯时，使用　 　 刹较为安全（选“左”或“右”）；高速行驶的汽车紧急刹车或转弯时，要启动防抱死装置（ABS点刹装置），车胎不会立即停止转动，仍然会向前减速滚动，这是因为相同条件下滚动摩擦比滑动摩擦较　 　 ，可以防止车胎因温度过高而爆胎。
【答案】滑动变阻器；左；小
20、如图所示，只闭合S1电路为______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为______。
【答案】断路 通路 短路
21、两个电阻的阻值分别为R 1 =6Ω，R 2 =3Ω,串联起来接入电路，那么通过它们的电流之比I 1 :I 2 ______，加在他们两端的电压之比U 1 :U 2 _____。
【答案】1:1 ； 2:1
22、在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1两端的电压为　 　V，电流之比I1：I2＝　 　。
【答案】 4.8； 1：1
三、作图题。
23、请根据图甲的电路图连接图乙的实物图，要求：导线不得交叉。
【答案】如图所示：
四、实验题。
24、小明选用两节新电池，两个小灯泡，一个电压表。用如图甲电路来探究“串联电路的电压特点”
（1）电压表在接入电路前，在不清楚被测部分电路两端的电压情况下，通常要选择电压表大量程进行　 　。
（2）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中分析实验数据，第三次测量时，AB两端电压表的示数如图乙，则此时灯L1两端的电压为　 　V．通过分析下表可得到串联电路的电压特点是：串联电路电源电压等于各用电器两端电压之和。
（3）由表中实验数据可知：小明主要通过　 　方式来多次实验。
A．更换不同规格的小灯泡 B．更换不同的电源C．同时更换了电源和小灯泡
试验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.8 3.0
（4）小明在测量了灯L1两端的电压后，断开开关，然后将电压表的B端不动，A端松开，接到C接线柱上，测量L2两端的电压，这一做法存在的问题是　 　。
（5）同桌小雨按照电路图甲连接而成的实物图丙是　 　（选填“正确”或“错误”）的，此时闭合开关，电压表的示数为　 　V。
【答案】（1）试触； （2）1.2； （3）A；
（4）电压表正负接线柱接反了； （5）错误；3。
25、亮亮同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横被面积有关。
供他选择的导体如下表所示：
他画出了实验电路图，并按要求正确地连接了电路.请完成下列填空(只填序号):
(1)要验证猜想①，亮亮同学应选择的两段导体是_________和_________
(2)要验证猜想②，亮亮同学应选择的两段导体是_________和_________
(3)要验证猜想③，亮亮同学应选择的两段导体是_________和_________
(4)这种物理研究方法，通常叫做__________________。
【答案】（1）A C （2）C D （3）B C （4）控制变量
五、计算题。
26、小东同学在做课外小实验时，需要10Ω的电阻一个，但实验室里没有10Ω的电阻，实验室里有1.2m长的电阻丝，经过测量，这根电阻丝的电阻为30Ω，则他可以在这根电阻丝上截取多少cm长的一段就可使用．
【答案】40
【解析】1.2m长的电阻丝，经过测量，这根电阻丝的电阻为30Ω；
根据影响电阻大小的因素知，在材料和粗细相同时，电阻与长度成正比，
所以：，
解得：，
即可以在这根电阻丝上截取40cm长的一段就可使用。
27、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
【答案】由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压。
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．
