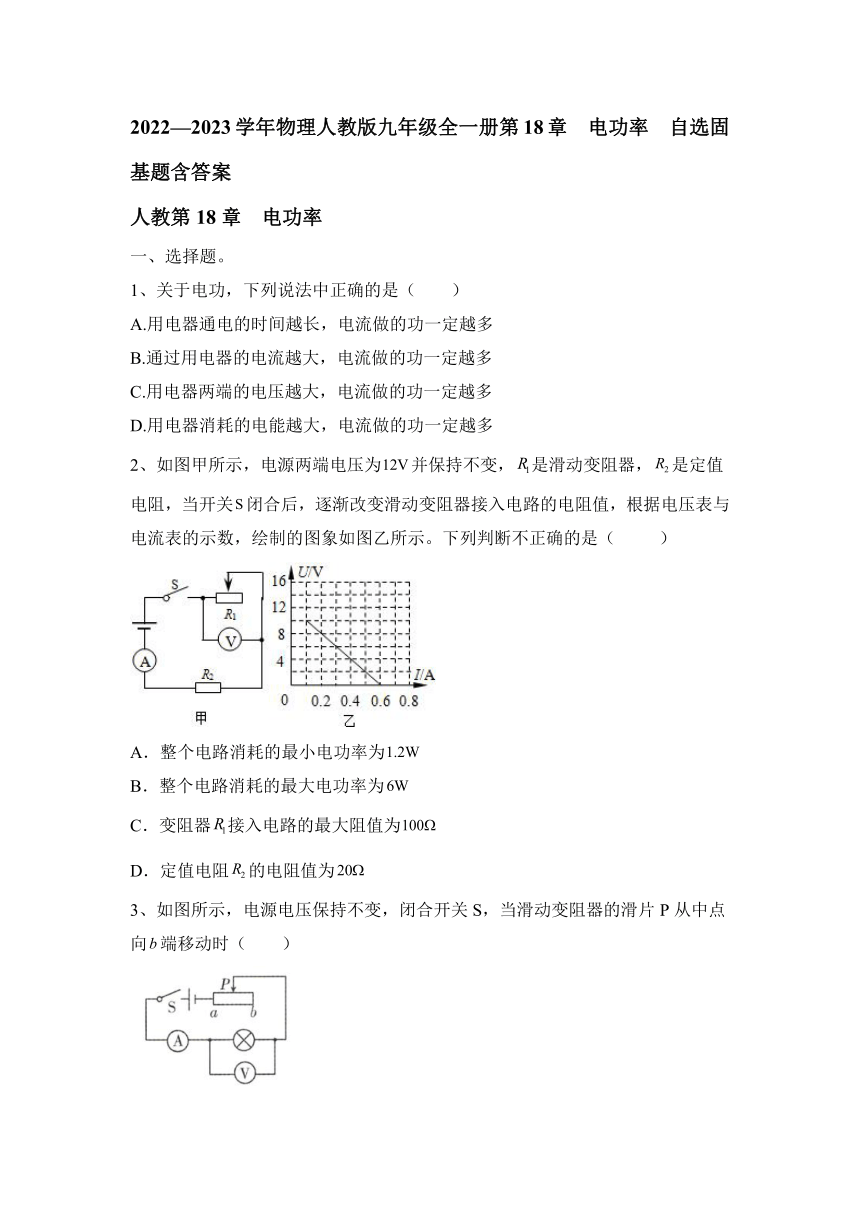

2022—2023学年物理人教版九年级全一册第18章 电功率 自选固基题含答案

2022—2023学年物理人教版九年级全一册第18章 电功率 自选固基题含答案
人教第18章 电功率
一、选择题。
1、关于电功，下列说法中正确的是（ ）
A.用电器通电的时间越长，电流做的功一定越多
B.通过用电器的电流越大，电流做的功一定越多
C.用电器两端的电压越大，电流做的功一定越多
D.用电器消耗的电能越大，电流做的功一定越多
2、如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
3、如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时（ ）

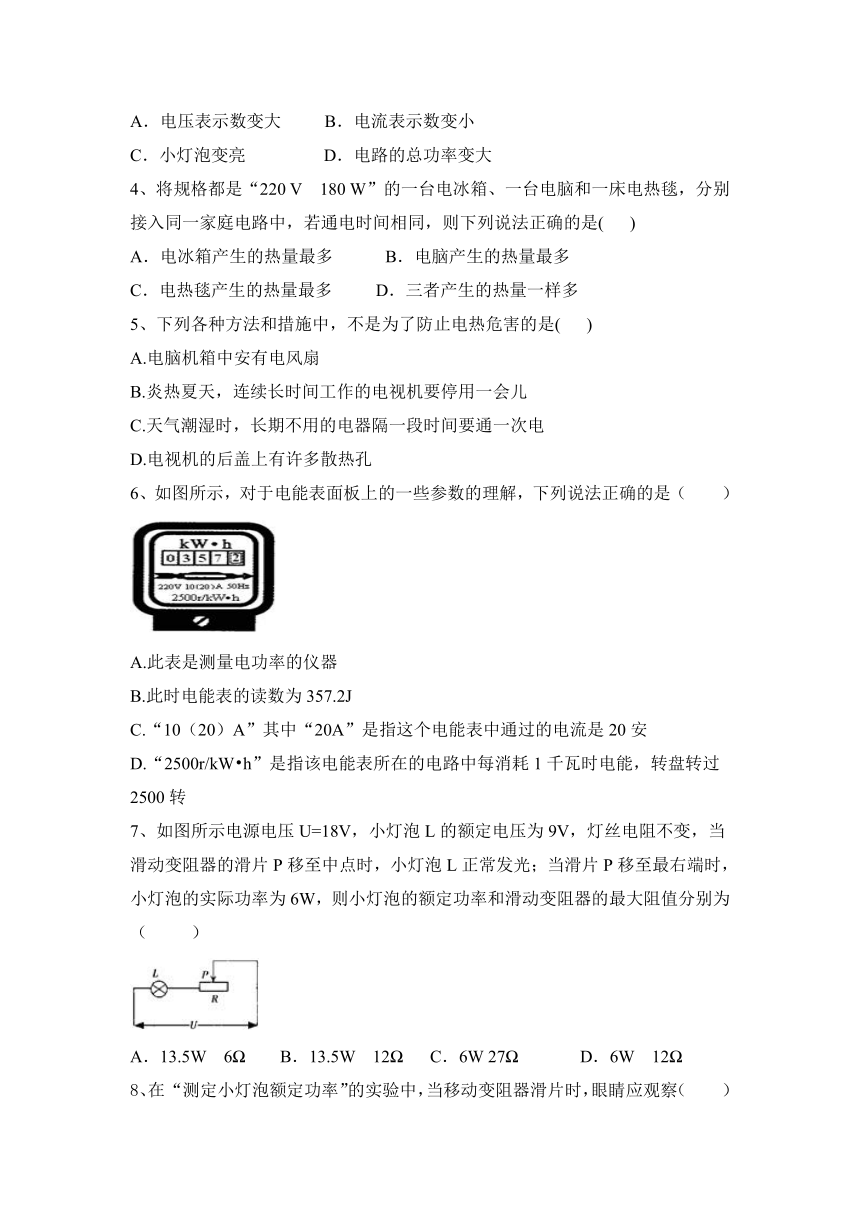

A．电压表示数变大 B．电流表示数变小
C．小灯泡变亮 D．电路的总功率变大
4、将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
5、下列各种方法和措施中，不是为了防止电热危害的是( )
A.电脑机箱中安有电风扇
B.炎热夏天，连续长时间工作的电视机要停用一会儿
C.天气潮湿时，长期不用的电器隔一段时间要通一次电
D.电视机的后盖上有许多散热孔
6、如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是（　　）
A.此表是测量电功率的仪器
B.此时电能表的读数为357.2J
C.“10（20）A”其中“20A”是指这个电能表中通过的电流是20安
D.“2500r/kW h”是指该电能表所在的电路中每消耗1千瓦时电能，转盘转过2500转
7、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12

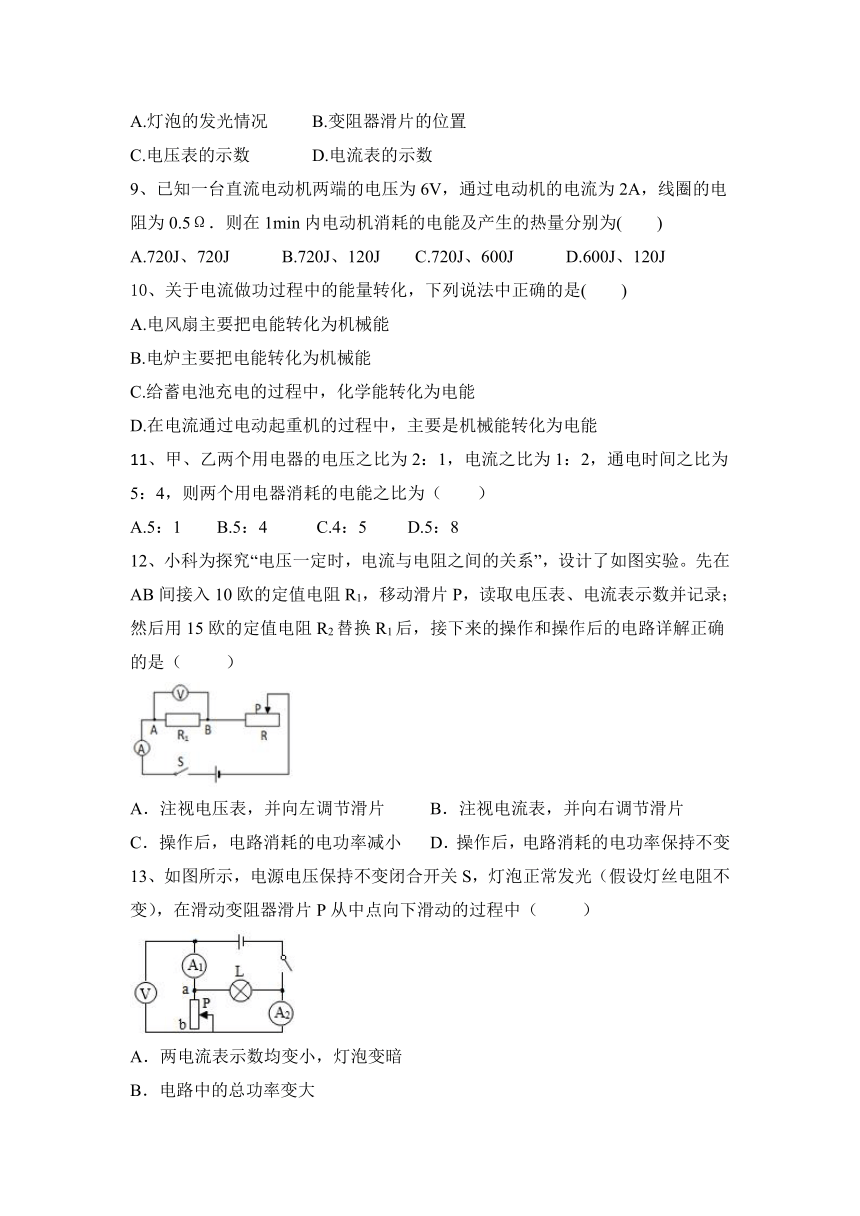

8、在 “测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（　　）
A.灯泡的发光情况 B.变阻器滑片的位置
C.电压表的示数 D.电流表的示数
9、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为( )
A.720J、720J B.720J、120J C.720J、600J D.600J、120J
10、关于电流做功过程中的能量转化，下列说法中正确的是(　　)
A.电风扇主要把电能转化为机械能
B.电炉主要把电能转化为机械能
C.给蓄电池充电的过程中，化学能转化为电能
D.在电流通过电动起重机的过程中，主要是机械能转化为电能
11、甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（　　）
A.5：1 B.5：4 C.4：5 D.5：8
12、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
13、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮

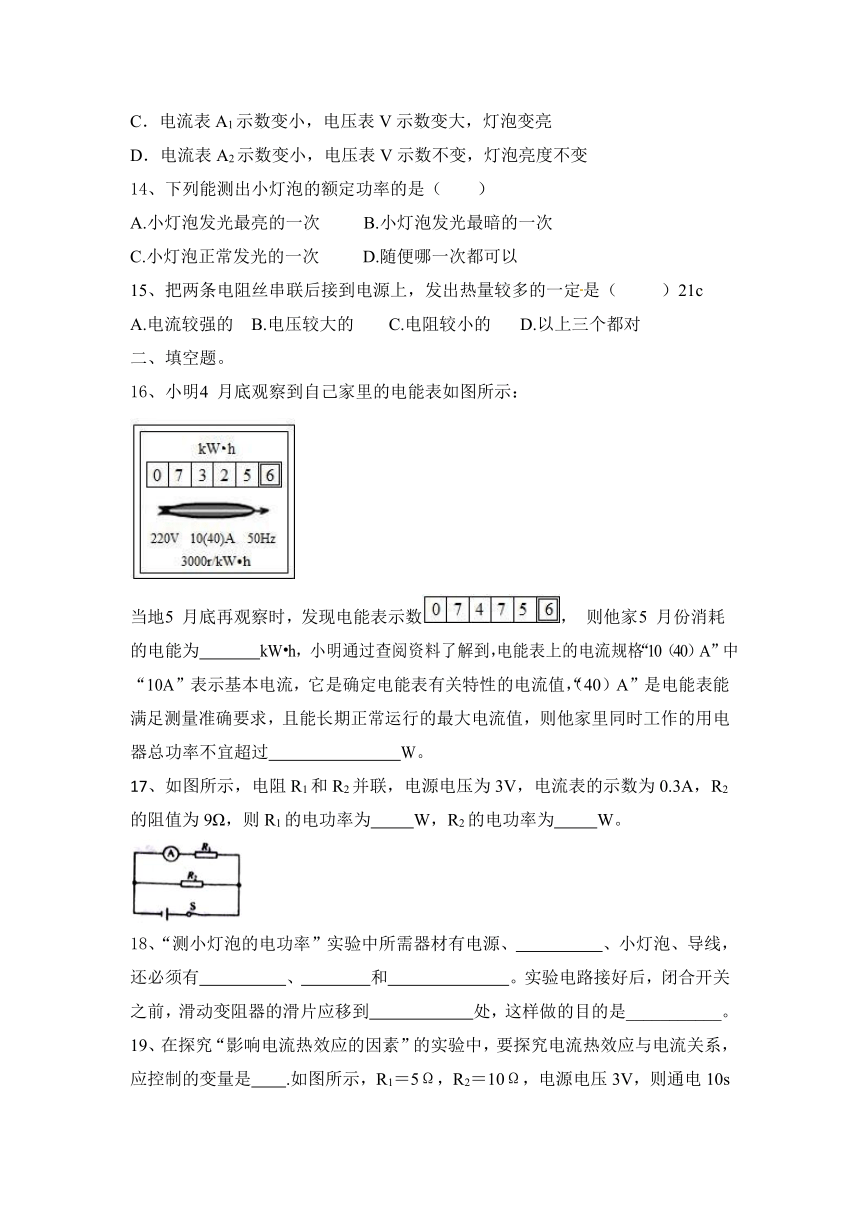

D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
14、下列能测出小灯泡的额定功率的是（　　）
A.小灯泡发光最亮的一次 B.小灯泡发光最暗的一次
C.小灯泡正常发光的一次 D.随便哪一次都可以
15、把两条电阻丝串联后接到电源上，发出热量较多的一定是（　 　）21c
A.电流较强的 B.电压较大的 C.电阻较小的 D.以上三个都对
二、填空题。
16、小明 4 月底观察到自己家里的电能表如图所示：
当地 5 月底再观察时，发现电能表示数， 则他家 5 月份消耗的电能为 kW h，小明通过查阅资料了解到，电能表上的电流规格“10（40）A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过 W。
17、如图所示，电阻R1和R2并联，电源电压为3V，电流表的示数为0.3A，R2的阻值为9Ω，则R1的电功率为 W，R2的电功率为 W。
18、“测小灯泡的电功率”实验中所需器材有电源、　　　　　、小灯泡、导线，还必须有　　　　　、　　　　和　　　　　　　。实验电路接好后，闭合开关之前，滑动变阻器的滑片应移到　　　　　　处，这样做的目的是___________。

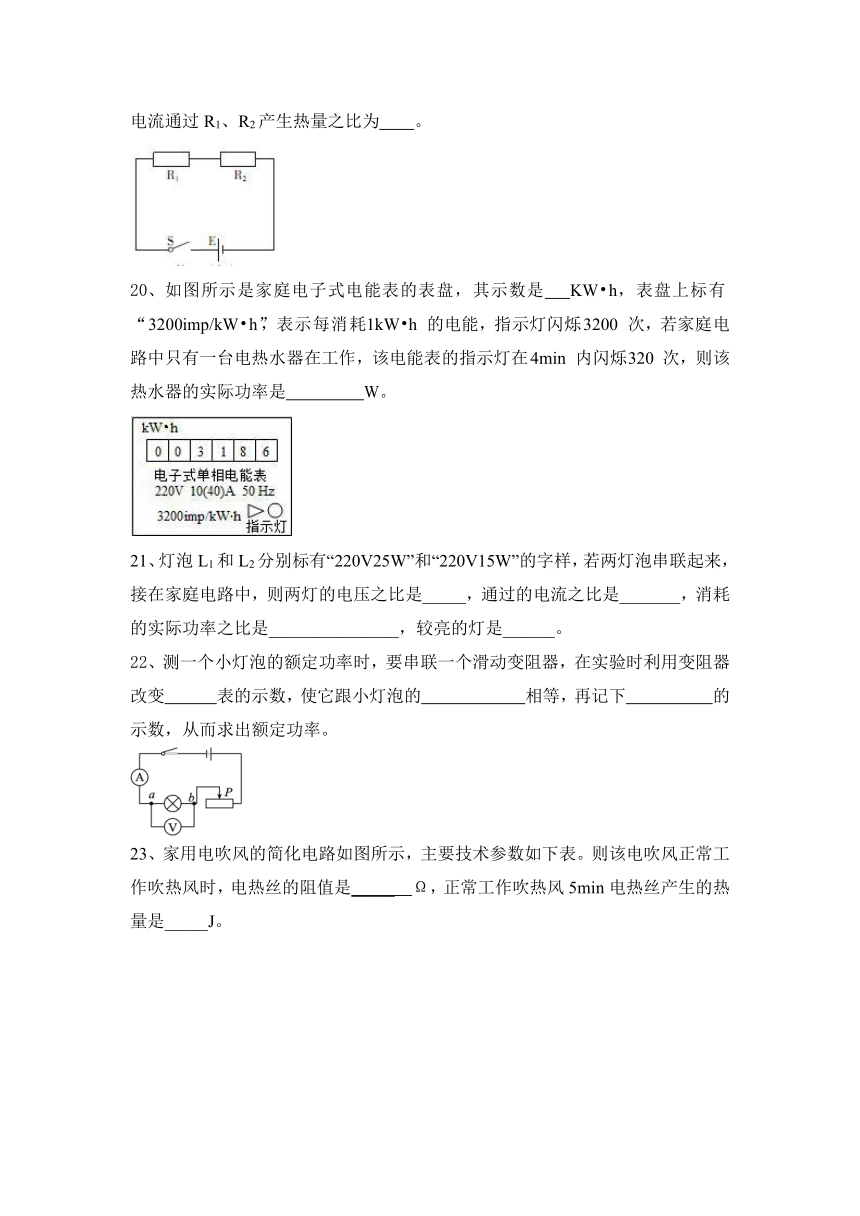

19、在探究“影响电流热效应的因素”的实验中，要探究电流热效应与电流关系，应控制的变量是 .如图所示，R1＝5Ω，R2＝10Ω，电源电压3V，则通电10s电流通过R1、R2产生热量之比为 。
20、如图所示是家庭电子式电能表的表盘，其示数是 KW h，表盘上标有“3200imp/kW h”，表示每消耗1kW h 的电能，指示灯闪烁 3200 次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在 4min 内闪烁 320 次，则该热水器的实际功率是 W。
21、灯泡L1和L2分别标有“220V25W”和“220V15W”的字样，若两灯泡串联起来，接在家庭电路中，则两灯的电压之比是_____，通过的电流之比是_______，消耗的实际功率之比是_______________，较亮的灯是______。
22、测一个小灯泡的额定功率时，要串联一个滑动变阻器，在实验时利用变阻器改变　　　表的示数，使它跟小灯泡的　　　　　　相等，再记下　　　　　的示数，从而求出额定功率。
23、家用电吹风的简化电路如图所示，主要技术参数如下表。则该电吹风正常工作吹热风时，电热丝的阻值是_____ Ω，正常工作吹热风5min电热丝产生的热量是_____J。
三、实验题。
24、在测量小灯泡电功率的实验中，电源电压为4.5 V，小灯泡的额定电压为2.5 V，小灯泡正常发光时的电阻约为10 Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片P向A端移动时，连入电路的电阻变大，连线不得交叉。
（2）小刚同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为　　　　V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向　　　　（选填“A”或“B”）端移动，图丙所示的I—U图像是小刚根据多组实验数据绘制的，根据图像可得小灯泡的额定功率为　　　　W。
（3）从图丙可以发现小灯泡电阻是变化的，影响其变化的主要因素是　　　　。
（4）若把小灯泡换成一个定值电阻，还可探究　　　　的关系。
A.电流与电阻 B.电流与电压
25、如图所示，探究“电流通过导体产生热量的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　 大小是否有关的装置。
（3）实验中通过观察　 　 的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　 　。
A.探究电流与电压、电阻的关系
B.用铁屑显示磁体周围磁场分布
C.研究光的传播时，引入“光线”
D.扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　 　 。
四、计算类综合题。
26、模拟调光灯电路如图所示,电路中电源电压不变,灯泡L标有“6 V　3 W”字样,且灯丝电阻随温度的变化而变化,定值电阻R1的阻值为6 Ω。将滑动变阻器R2的滑片P置于最右端,闭合开关,电压表和电流表示数分别为6 V和0.2 A;移动滑片P至某一位置,电压表和电流表示数分别为3 V和0.5 A。
(1)求灯泡L正常发光时的电阻大小。
(2)当R2的滑片P在最右端时,闭合开关,求灯泡L的实际功率。
(3)为使灯泡安全工作,R2的滑片能自由滑动,且滑片P滑到某一端时灯泡能正常发光,应采取怎样的保护措施
27、如图是市场上一种电热饮水机的简化电路图，S是温控开关，R2是调节电阻，其阻值为88Ω，R1是供加热的电阻丝，饮水机的铭牌如表所示，其中保温功率模糊不清，已知c水=4.2×103J/(kg °C)，ρ水＝1.0×103kg/m3，不计热损失。求：
（1）该饮水机装满水后将水从20°C加热到100°C需要吸收的热量；
（2）该饮水机装满水后将水从20°C加热到100°C需要加热的时间；（保留整数）
（3）该饮水机处于保温状态时，R1的功率。
××牌饮水机
额定电压 220V
加热功率 2200W
保温功率
水箱容积 5L
2022—2023学年物理人教版九年级全一册第18章 电功率 自选固基题含答案
人教第18章 电功率
一、选择题。
1、关于电功，下列说法中正确的是（ ）
A.用电器通电的时间越长，电流做的功一定越多
B.通过用电器的电流越大，电流做的功一定越多
C.用电器两端的电压越大，电流做的功一定越多
D.用电器消耗的电能越大，电流做的功一定越多
【答案】D
2、如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
【答案】B
3、如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时（ ）
A．电压表示数变大 B．电流表示数变小
C．小灯泡变亮 D．电路的总功率变大
【答案】D
4、将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C
5、下列各种方法和措施中，不是为了防止电热危害的是( )
A.电脑机箱中安有电风扇
B.炎热夏天，连续长时间工作的电视机要停用一会儿
C.天气潮湿时，长期不用的电器隔一段时间要通一次电
D.电视机的后盖上有许多散热孔
【答案】C
6、如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是（　　）
A.此表是测量电功率的仪器
B.此时电能表的读数为357.2J
C.“10（20）A”其中“20A”是指这个电能表中通过的电流是20安
D.“2500r/kW h”是指该电能表所在的电路中每消耗1千瓦时电能，转盘转过2500转
【答案】D
7、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
【答案】B
8、在 “测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（　　）
A.灯泡的发光情况 B.变阻器滑片的位置
C.电压表的示数 D.电流表的示数
【答案】C　
9、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为( )
A.720J、720J B.720J、120J C.720J、600J D.600J、120J
【答案】B
10、关于电流做功过程中的能量转化，下列说法中正确的是(　　)
A.电风扇主要把电能转化为机械能
B.电炉主要把电能转化为机械能
C.给蓄电池充电的过程中，化学能转化为电能
D.在电流通过电动起重机的过程中，主要是机械能转化为电能
【答案】A.
11、甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（　　）
A.5：1 B.5：4 C.4：5 D.5：8
【答案】B
12、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
【答案】C
13、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
【答案】D
14、下列能测出小灯泡的额定功率的是（　　）
A.小灯泡发光最亮的一次 B.小灯泡发光最暗的一次
C.小灯泡正常发光的一次 D.随便哪一次都可以
【答案】C
15、把两条电阻丝串联后接到电源上，发出热量较多的一定是（　 　）21c
A.电流较强的 B.电压较大的 C.电阻较小的 D.以上三个都对
【答案】B
二、填空题。
16、小明 4 月底观察到自己家里的电能表如图所示：
当地 5 月底再观察时，发现电能表示数， 则他家 5 月份消耗的电能为 kW h，小明通过查阅资料了解到，电能表上的电流规格“10（40）A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过 W。
【答案】150；8800；
17、如图所示，电阻R1和R2并联，电源电压为3V，电流表的示数为0.3A，R2的阻值为9Ω，则R1的电功率为 W，R2的电功率为 W。
【答案】0.9 1
18、“测小灯泡的电功率”实验中所需器材有电源、　　　　　、小灯泡、导线，还必须有　　　　　、　　　　和　　　　　　　。实验电路接好后，闭合开关之前，滑动变阻器的滑片应移到　　　　　　处，这样做的目的是___________。
【答案】开关　电压表　电流表　滑动变阻器 阻值最大　保护电路
19、在探究“影响电流热效应的因素”的实验中，要探究电流热效应与电流关系，应控制的变量是 .如图所示，R1＝5Ω，R2＝10Ω，电源电压3V，则通电10s电流通过R1、R2产生热量之比为 。
【答案】电阻和通电时间；1:2
20、如图所示是家庭电子式电能表的表盘，其示数是 KW h，表盘上标有“3200imp/kW h”，表示每消耗1kW h 的电能，指示灯闪烁 3200 次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在 4min 内闪烁 320 次，则该热水器的实际功率是 W。
【答案】318.6；1500；
21、灯泡L1和L2分别标有“220V25W”和“220V15W”的字样，若两灯泡串联起来，接在家庭电路中，则两灯的电压之比是_____，通过的电流之比是_______，消耗的实际功率之比是_______________，较亮的灯是______。
【答案】3:5 1:1 3:5 L2
22、测一个小灯泡的额定功率时，要串联一个滑动变阻器，在实验时利用变阻器改变　　　表的示数，使它跟小灯泡的　　　　　　相等，再记下　　　　　的示数，从而求出额定功率。
【答案】电压　额定电压　电流表
23、家用电吹风的简化电路如图所示，主要技术参数如下表。则该电吹风正常工作吹热风时，电热丝的阻值是_____ Ω，正常工作吹热风5min电热丝产生的热量是_____J。
【答案】 （1). 55 （2). 3×105
三、实验题。
24、在测量小灯泡电功率的实验中，电源电压为4.5 V，小灯泡的额定电压为2.5 V，小灯泡正常发光时的电阻约为10 Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片P向A端移动时，连入电路的电阻变大，连线不得交叉。
（2）小刚同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为　　　　V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向　　　　（选填“A”或“B”）端移动，图丙所示的I—U图像是小刚根据多组实验数据绘制的，根据图像可得小灯泡的额定功率为　　　　W。
（3）从图丙可以发现小灯泡电阻是变化的，影响其变化的主要因素是　　　　。
（4）若把小灯泡换成一个定值电阻，还可探究　　　　的关系。
A.电流与电阻 B.电流与电压
【答案】(1)如图所示：
(2)2.2　B　0.5　 (3)温度 　(4)B
25、如图所示，探究“电流通过导体产生热量的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　 大小是否有关的装置。
（3）实验中通过观察　 　 的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　 　。
A.探究电流与电压、电阻的关系
B.用铁屑显示磁体周围磁场分布
C.研究光的传播时，引入“光线”
D.扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　 　 。
【答案】（1）属于 （2）电流；电阻 （3）U型管液面高度差；BD
（4）2；200 （5）透明容器密闭性不好
四、计算类综合题。
26、模拟调光灯电路如图所示,电路中电源电压不变,灯泡L标有“6 V　3 W”字样,且灯丝电阻随温度的变化而变化,定值电阻R1的阻值为6 Ω。将滑动变阻器R2的滑片P置于最右端,闭合开关,电压表和电流表示数分别为6 V和0.2 A;移动滑片P至某一位置,电压表和电流表示数分别为3 V和0.5 A。
(1)求灯泡L正常发光时的电阻大小。
(2)当R2的滑片P在最右端时,闭合开关,求灯泡L的实际功率。
(3)为使灯泡安全工作,R2的滑片能自由滑动,且滑片P滑到某一端时灯泡能正常发光,应采取怎样的保护措施
【答案】 (1)12 Ω　 (2)0.96 W　 (3)增大R1阻值
27、如图是市场上一种电热饮水机的简化电路图，S是温控开关，R2是调节电阻，其阻值为88Ω，R1是供加热的电阻丝，饮水机的铭牌如表所示，其中保温功率模糊不清，已知c水=4.2×103J/(kg °C)，ρ水＝1.0×103kg/m3，不计热损失。求：
（1）该饮水机装满水后将水从20°C加热到100°C需要吸收的热量；
（2）该饮水机装满水后将水从20°C加热到100°C需要加热的时间；（保留整数）
（3）该饮水机处于保温状态时，R1的功率。
××牌饮水机
额定电压 220V
加热功率 2200W
保温功率
水箱容积 5L
【答案】（1）1.68×106J； （2）764s； （3）88W
