2022—2023学年物理人教版九年级全一册第十九章 生活用电 滚动优选题（含答案）

2022—2023学年物理人教版九年级全一册第十九章 生活用电 滚动优选题含答案
人教第十九章 生活用电
一、选择题。
1、（双选）关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
B．在家庭电路中，同时工作的用电器越多，总电阻越小
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
2、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是( )
A．开的灯越多，总电阻越大，总功率越大
B．开的灯越多，总电阻越小，总功率越大
C．开的灯越少，总电阻越大，总功率越大
D．开的灯越少，总电阻越小，总功率越大
3、在日常生活中，下列做法符合安全用电要求的是（ ）
A.开关接在灯泡和火线之间
B.用电器的金属外壳没有必要接地
C.发现有人触电时，首先要将人拉开
D.使用测电笔时，手不能接触笔尾的金属体
4、关于家庭电路与安全用电，下列说法正确的是（ ）
A.火线和零线之间的电压为36V B.各用电器之间是并联的
C.开关接在零线上 D.电冰箱不需要用三线插座
5、关于家用电路，下列说法中正确的是（ ）
A．电路中的总电阻较大，是因为同时工作的用电器较多
B．电路中的总电流较大，是因为用电器的电阻较大
C．安装保险丝，是因为保险丝的电阻较大
D．电炉丝热得发红，连接电炉的导线却不热，是因为电炉丝的电阻远比导线的电阻大
6、炎热的夏天，小明家来了许多客人．当他刚把家中第三只空调接入电路中时，家里所有的用电器都不工作了，检查发现保险丝断了，导致保险丝烧断的原因可能是( )
A．电路中用电器的总电功率过大 B．第三个空调的电路断路了
C．灯泡的灯丝烧断了 D．开关接触不良
7、下列做法不符合安全用电原则的是（　　）
A．可用铜丝代替熔丝
B．电冰箱的金属外壳应该接地线
C．控制电灯的开关必须接在火线上
D．使用测电笔时，手要接触笔尾金属电极

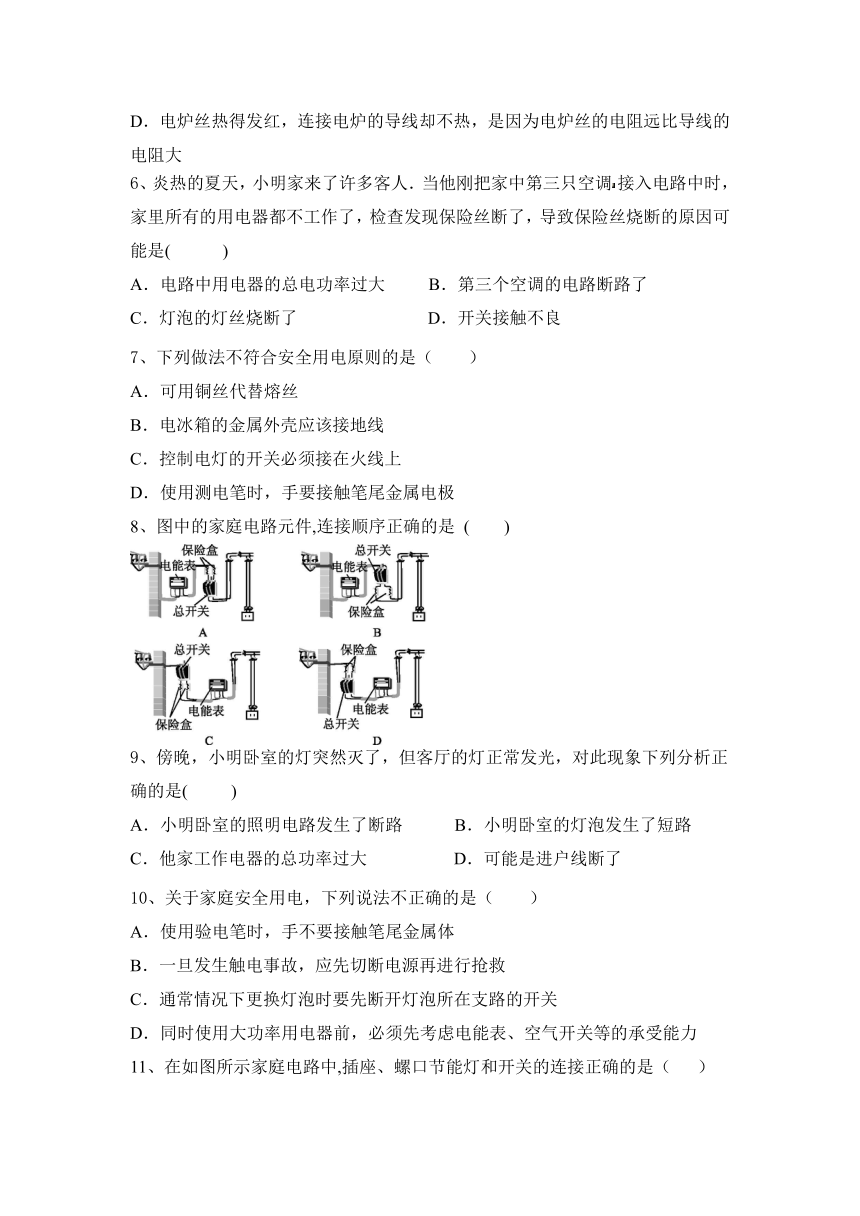

8、图中的家庭电路元件,连接顺序正确的是 (　　)
9、傍晚，小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是( )
A．小明卧室的照明电路发生了断路 B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大 D．可能是进户线断了
10、关于家庭安全用电，下列说法不正确的是（　　）
A．使用验电笔时，手不要接触笔尾金属体
B．一旦发生触电事故，应先切断电源再进行抢救
C．通常情况下更换灯泡时要先断开灯泡所在支路的开关
D．同时使用大功率用电器前，必须先考虑电能表、空气开关等的承受能力
11、在如图所示家庭电路中,插座、螺口节能灯和开关的连接正确的是（ ）
12、家庭电路中的保险丝不能用铜导线代替，这是由于铜导线( )
A．电阻率大，熔点高 B．电阻率大，熔点低
C．电阻率小，熔点高 D．电阻率小，熔点低
13、关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中的熔丝熔断，一定是发生了短路
B．家用电器的金属外壳应该用导线接地
C．家庭电路中的熔丝可以用铁丝代替
D．家用电能表上的示数显示了家庭用电的总功率
14、一种试电笔的构造如图所示,下列关于它的作用和使用描述正确是(　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
15、有一只“220 V　10 A”的电能表，按规定最多可接“220 V　40 W”的电灯()
A．50盏 B．54盏 C．56盏 D．60盏
二、填空题。
16、如图所示,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间　　　　。若用试电笔接触A至F各点氖管都发光,说明 。
17、通常使保险丝的额定电流稍大于或等于电路中最大正常工作电流．连接保险丝时，一般只接一根，且接在________线上，并与保护电路________联。________(选填“能”或“不能”)换用较粗的保险丝，________(选填“能”或“不能”)用铜丝、铁丝代替保险丝。
18、在某家庭电路中，开关S控制灯泡L的连接方式符合安全用电原则，如图所示，请你做出判断，A线是　　．（选填“火线”或“零线”）
19、“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必把用电器的开关装在＿＿＿线上；当发现家用电器或电线失火时，必须先＿＿＿电源，然后再救火．
20、家庭电路有两条输电线一条在户外就与大地相连,叫零线,另一条叫______ 常用_____ 来判断。如图所示,正确使用试电笔的是_____
*21、小明将电水壶插头连接在如图所示的三孔插座上,电水壶正常工作,同时电水壶金属外壳与________相连,此时将台灯连接在图中两孔插座上,闭合开关后灯不亮,电热水壶仍正常工作,原因是________ 。之后,小明成功地排 除了故障。
22、我国电网以交流供电，频率为______Hz；如图所示的家庭电路中，只闭合开关S1，电冰箱正常工作，保持开关S1闭合，再闭合开关S2，总闸立即跳闸，电冰箱、电视机均不工作，则故障原因是______。
23、电跟我们的关系十分密切,生产和生活中都离不开它。有了它,能实现生产自动化,能提高生活质量,但如果不注意安全用电,就会有触电的危险。如图所示甲、乙两种情况都是电冰箱漏电,其中发生触电事故的是　　　，原因是：
　　　　　　　　　　　　　　　　　　　 　。
三、作图题。
24、如图所示,请把电饭锅的三条线,根据安全用电的原则,对应连到插头上。
四、简答题。
25、如图所示，由于人们没有按安全用电的原则用电，造成了电路中电流过大，从而使插座板发生热甚至要燃烧，利用你所学过的知识来回答下面问题。
（1）上面所说的“电路中电流过大”产生的原因是什么？
（2）在家庭电路中，人们安装了保险丝来防止这种现象所带来的危害．保险丝是根据什么原理制成的？
（3）小明家的保险丝经常熔断，在不改电路其它原件的情况下，小明的爸爸想换一个规格大些的是否可以？
五、综合题。
26、暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电路超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
（1）“超负荷”是指如图中的 ________ （填“①”或“②”）所示情况．
（2）火灾发生的理论依据是用电高峰时，居民楼上各家很多用电器同时使用，使用电器的 ________过大．根据公式 ________　可知，在家庭电路中，由于 ________是不变的，所以电路中的总电流随着 ________的增大而增大，当超过安全值，就会导致火灾．
（3）请你提出一条预防这种火灾发生应采取的措施： ________ 。
六、计算类综合题。
27、家庭电路中熔断保险丝的额定电流是8 A，现在正在使用一台110 W的电冰箱，彩电和照明灯共300 W，一台100 W的电热水器。
(1)若以上用电器每天平均使用2 h，那么一个月(按30天计)消耗的电能为多少千瓦时？
(2)如在上述用电器正在使用的情况下，还想打开一个电取暖器(700 W和1 500 W两个挡)，从安全用电考虑，应该使用哪一挡？
2022—2023学年物理人教版九年级全一册第十九章 生活用电 滚动优选题含答案
人教第十九章 生活用电
一、选择题。
1、（双选）关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
B．在家庭电路中，同时工作的用电器越多，总电阻越小
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
【答案】BD
2、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是( )
A．开的灯越多，总电阻越大，总功率越大
B．开的灯越多，总电阻越小，总功率越大
C．开的灯越少，总电阻越大，总功率越大
D．开的灯越少，总电阻越小，总功率越大
【答案】B　
3、在日常生活中，下列做法符合安全用电要求的是（ ）
A.开关接在灯泡和火线之间
B.用电器的金属外壳没有必要接地
C.发现有人触电时，首先要将人拉开
D.使用测电笔时，手不能接触笔尾的金属体
【答案】A
4、关于家庭电路与安全用电，下列说法正确的是（ ）
A.火线和零线之间的电压为36V B.各用电器之间是并联的
C.开关接在零线上 D.电冰箱不需要用三线插座
【答案】B
5、关于家用电路，下列说法中正确的是（ ）
A．电路中的总电阻较大，是因为同时工作的用电器较多
B．电路中的总电流较大，是因为用电器的电阻较大
C．安装保险丝，是因为保险丝的电阻较大
D．电炉丝热得发红，连接电炉的导线却不热，是因为电炉丝的电阻远比导线的电阻大
【答案】D
6、炎热的夏天，小明家来了许多客人．当他刚把家中第三只空调接入电路中时，家里所有的用电器都不工作了，检查发现保险丝断了，导致保险丝烧断的原因可能是( )
A．电路中用电器的总电功率过大 B．第三个空调的电路断路了
C．灯泡的灯丝烧断了 D．开关接触不良
【答案】A　
7、下列做法不符合安全用电原则的是（　　）
A．可用铜丝代替熔丝
B．电冰箱的金属外壳应该接地线
C．控制电灯的开关必须接在火线上
D．使用测电笔时，手要接触笔尾金属电极
【答案】A
8、图中的家庭电路元件,连接顺序正确的是 (　　)
【答案】B　
9、傍晚，小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是( )
A．小明卧室的照明电路发生了断路 B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大 D．可能是进户线断了
【答案】A　
10、关于家庭安全用电，下列说法不正确的是（　　）
A．使用验电笔时，手不要接触笔尾金属体
B．一旦发生触电事故，应先切断电源再进行抢救
C．通常情况下更换灯泡时要先断开灯泡所在支路的开关
D．同时使用大功率用电器前，必须先考虑电能表、空气开关等的承受能力
【答案】A
11、在如图所示家庭电路中,插座、螺口节能灯和开关的连接正确的是（ ）
【答案】B　
12、家庭电路中的保险丝不能用铜导线代替，这是由于铜导线( )
A．电阻率大，熔点高 B．电阻率大，熔点低
C．电阻率小，熔点高 D．电阻率小，熔点低
【答案】C　
13、关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中的熔丝熔断，一定是发生了短路
B．家用电器的金属外壳应该用导线接地
C．家庭电路中的熔丝可以用铁丝代替
D．家用电能表上的示数显示了家庭用电的总功率
【答案】B
14、一种试电笔的构造如图所示,下列关于它的作用和使用描述正确是(　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
【答案】B　
15、有一只“220 V　10 A”的电能表，按规定最多可接“220 V　40 W”的电灯()
A．50盏 B．54盏 C．56盏 D．60盏
【答案】B　
二、填空题。
16、如图所示,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间　　　　。若用试电笔接触A至F各点氖管都发光,说明 。
【答案】断路　进户零线断路
17、通常使保险丝的额定电流稍大于或等于电路中最大正常工作电流．连接保险丝时，一般只接一根，且接在________线上，并与保护电路________联。________(选填“能”或“不能”)换用较粗的保险丝，________(选填“能”或“不能”)用铜丝、铁丝代替保险丝。
【答案】火　串　不能　不能
18、在某家庭电路中，开关S控制灯泡L的连接方式符合安全用电原则，如图所示，请你做出判断，A线是　　．（选填“火线”或“零线”）
【答案】火线
19、“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必把用电器的开关装在＿＿＿线上；当发现家用电器或电线失火时，必须先＿＿＿电源，然后再救火．
【答案】火 切断
20、家庭电路有两条输电线一条在户外就与大地相连,叫零线,另一条叫______ 常用_____ 来判断。如图所示,正确使用试电笔的是_____
【答案】火 试电笔 甲
*21、小明将电水壶插头连接在如图所示的三孔插座上,电水壶正常工作,同时电水壶金属外壳与________相连,此时将台灯连接在图中两孔插座上,闭合开关后灯不亮,电热水壶仍正常工作,原因是________ 。之后,小明成功地排 除了故障。
【答案】保护电路 台灯所在支路
22、我国电网以交流供电，频率为______Hz；如图所示的家庭电路中，只闭合开关S1，电冰箱正常工作，保持开关S1闭合，再闭合开关S2，总闸立即跳闸，电冰箱、电视机均不工作，则故障原因是______。
【答案】50 总功率过大，造成干路电流过大
23、电跟我们的关系十分密切,生产和生活中都离不开它。有了它,能实现生产自动化,能提高生活质量,但如果不注意安全用电,就会有触电的危险。如图所示甲、乙两种情况都是电冰箱漏电,其中发生触电事故的是　　　，原因是：
　　　　　　　　　　　　　　　　　　　 　。
【答案】甲　电冰箱的外壳没有接地
三、作图题。
24、如图所示,请把电饭锅的三条线,根据安全用电的原则,对应连到插头上。
【答案】如图所示：
四、简答题。
25、如图所示，由于人们没有按安全用电的原则用电，造成了电路中电流过大，从而使插座板发生热甚至要燃烧，利用你所学过的知识来回答下面问题。
（1）上面所说的“电路中电流过大”产生的原因是什么？
（2）在家庭电路中，人们安装了保险丝来防止这种现象所带来的危害．保险丝是根据什么原理制成的？
（3）小明家的保险丝经常熔断，在不改电路其它原件的情况下，小明的爸爸想换一个规格大些的是否可以？
【答案】（1）分析上图可知，此时导致家庭电路中电流过大的原因是由于总功率过大造成的；
（2）保险丝应串联在电路中，据焦耳定律可知，保险丝应选用电阻较大的、熔点较低的材料制成，即在电流过大时，产生热量较多，即此时会自动熔断，保护电路，即它是利用电流的热效应的原理制成的；
（3）短路或总功率过大都会导致保险丝熔断，所以我们使用对应的规格的保险丝，且必须检查清楚电路的故障后再闭合开关，千万不能直接换上规格大些的保险丝直接供电．
五、综合题。
26、暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电路超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
（1）“超负荷”是指如图中的 ________ （填“①”或“②”）所示情况．
（2）火灾发生的理论依据是用电高峰时，居民楼上各家很多用电器同时使用，使用电器的 ________过大．根据公式 ________　可知，在家庭电路中，由于 ________是不变的，所以电路中的总电流随着 ________的增大而增大，当超过安全值，就会导致火灾．
（3）请你提出一条预防这种火灾发生应采取的措施： ________ 。
【答案】① 总功率 I=PU 电压 总功率
不要同时间使用多个大功率用电器
六、计算类综合题。
27、家庭电路中熔断保险丝的额定电流是8 A，现在正在使用一台110 W的电冰箱，彩电和照明灯共300 W，一台100 W的电热水器。
(1)若以上用电器每天平均使用2 h，那么一个月(按30天计)消耗的电能为多少千瓦时？
(2)如在上述用电器正在使用的情况下，还想打开一个电取暖器(700 W和1 500 W两个挡)，从安全用电考虑，应该使用哪一挡？
【详解】(1)P总＝P1＋P2＋P3＝110 W＋300 W＋100 W＝510 W＝0.51 kW，W＝P总t＝0.51 kW×2 h×30＝30.6 kW·h.
(2)P大＝UI大＝220 V×8 A＝1 760 W，P差＝P大－P总＝1 760 W－510 W＝1 250 W，因为700 W<1 250 W<1 500 W，应使用700 W的挡。
