2022—2023学年物理人教版八年级上册第5章 透镜及其应用（含答案）

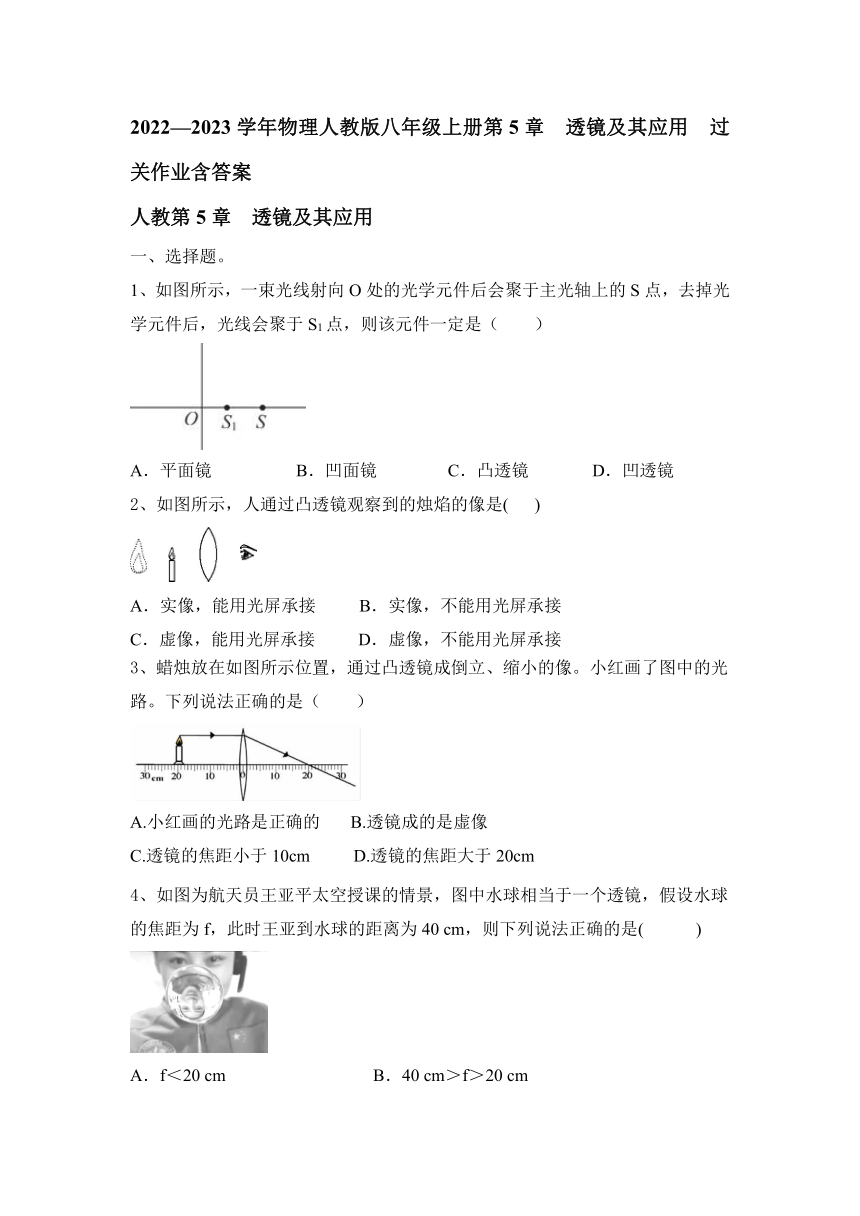

2022—2023学年物理人教版八年级上册第5章 透镜及其应用 过关作业含答案
人教第5章 透镜及其应用
一、选择题。
1、如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S1点，则该元件一定是（　　）
A．平面镜 B．凹面镜 C．凸透镜 D．凹透镜
2、如图所示，人通过凸透镜观察到的烛焰的像是( )
A．实像，能用光屏承接 B．实像，不能用光屏承接
C．虚像，能用光屏承接 D．虚像，不能用光屏承接
3、蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）
A.小红画的光路是正确的 B.透镜成的是虚像
C.透镜的焦距小于10cm D.透镜的焦距大于20cm
4、如图为航天员王亚平太空授课的情景，图中水球相当于一个透镜，假设水球的焦距为f，此时王亚到水球的距离为40 cm，则下列说法正确的是( )
A．f＜20 cm B．40 cm＞f＞20 cm
C．水球相当于一个凹透镜 D．王亚平的像是虚像

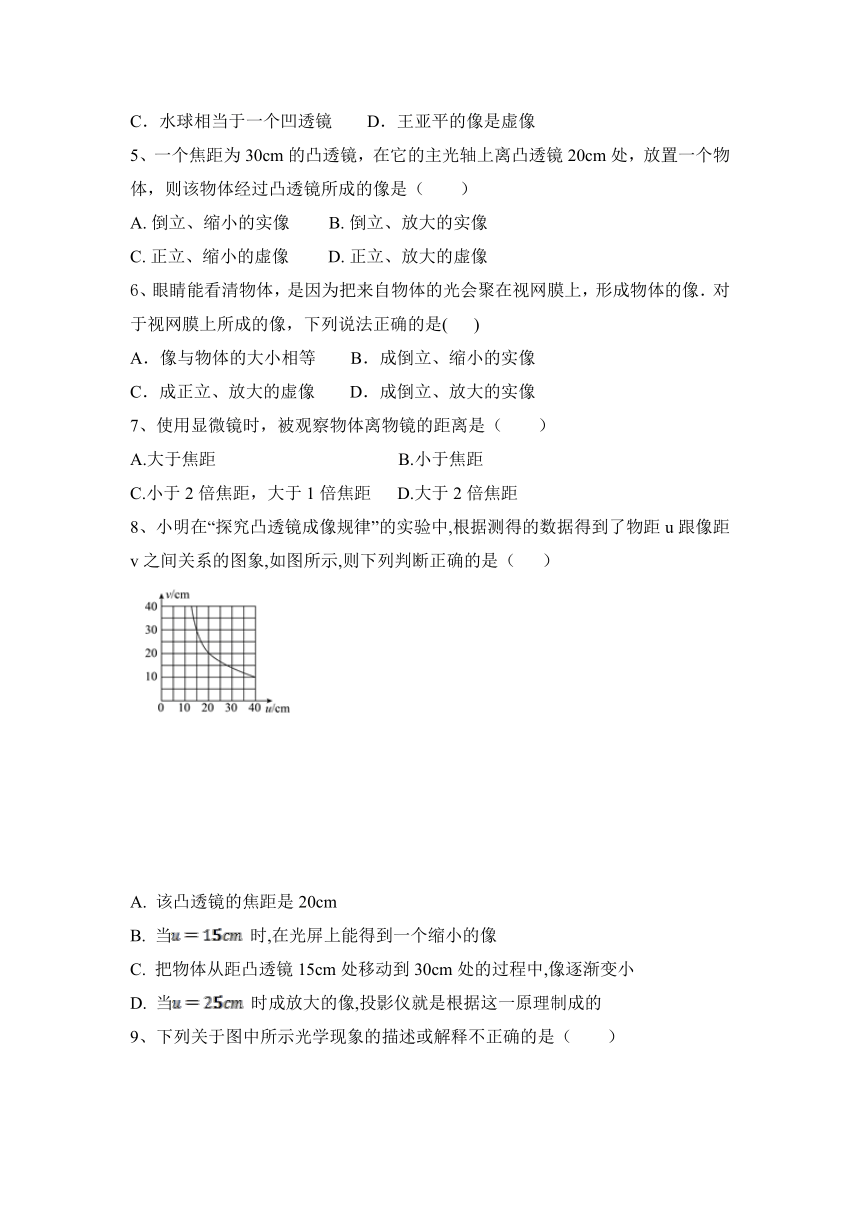

5、一个焦距为30cm的凸透镜，在它的主光轴上离凸透镜20cm处，放置一个物体，则该物体经过凸透镜所成的像是（　　）
A. 倒立、缩小的实像 B. 倒立、放大的实像
C. 正立、缩小的虚像 D. 正立、放大的虚像
6、眼睛能看清物体，是因为把来自物体的光会聚在视网膜上，形成物体的像．对于视网膜上所成的像，下列说法正确的是( )
A．像与物体的大小相等 　B．成倒立、缩小的实像
C．成正立、放大的虚像 　D．成倒立、放大的实像
7、使用显微镜时，被观察物体离物镜的距离是（ ）
A.大于焦距 B.小于焦距
C.小于2倍焦距，大于1倍焦距 D.大于2倍焦距
8、小明在“探究凸透镜成像规律”的实验中,根据测得的数据得到了物距u跟像距v之间关系的图象,如图所示,则下列判断正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当时,在光屏上能得到一个缩小的像
C. 把物体从距凸透镜15cm处移动到30cm处的过程中,像逐渐变小
D. 当时成放大的像,投影仪就是根据这一原理制成的

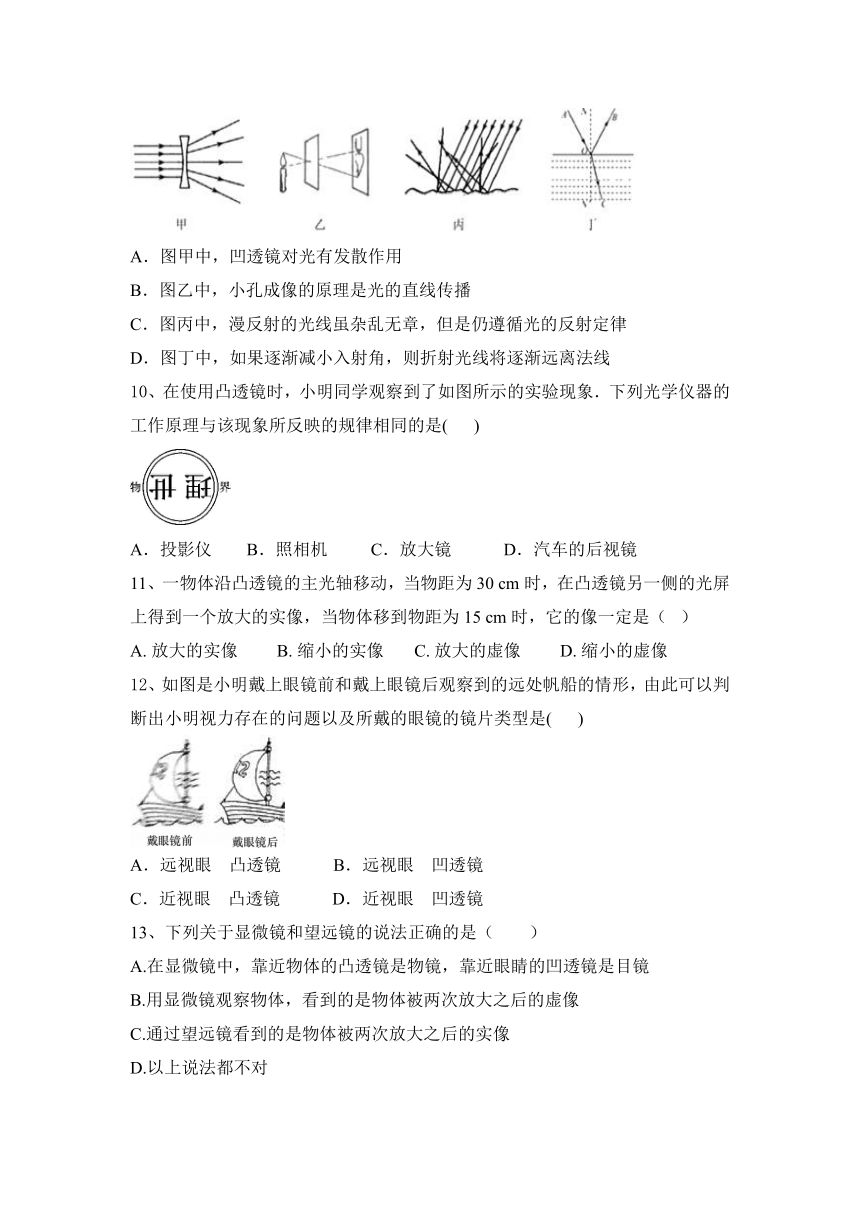

9、下列关于图中所示光学现象的描述或解释不正确的是（　　）
A．图甲中，凹透镜对光有发散作用
B．图乙中，小孔成像的原理是光的直线传播
C．图丙中，漫反射的光线虽杂乱无章，但是仍遵循光的反射定律
D．图丁中，如果逐渐减小入射角，则折射光线将逐渐远离法线
10、在使用凸透镜时，小明同学观察到了如图所示的实验现象．下列光学仪器的工作原理与该现象所反映的规律相同的是( )
A．投影仪 B．照相机 C．放大镜 D．汽车的后视镜
11、一物体沿凸透镜的主光轴移动，当物距为30 cm时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移到物距为15 cm时，它的像一定是（ ）
A. 放大的实像 B. 缩小的实像 C. 放大的虚像 D. 缩小的虚像
12、如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形，由此可以判断出小明视力存在的问题以及所戴的眼镜的镜片类型是( )
A．远视眼　凸透镜 B．远视眼　凹透镜
C．近视眼　凸透镜 D．近视眼　凹透镜
13、下列关于显微镜和望远镜的说法正确的是（ ）
A.在显微镜中，靠近物体的凸透镜是物镜，靠近眼睛的凹透镜是目镜
B.用显微镜观察物体，看到的是物体被两次放大之后的虚像
C.通过望远镜看到的是物体被两次放大之后的实像
D.以上说法都不对

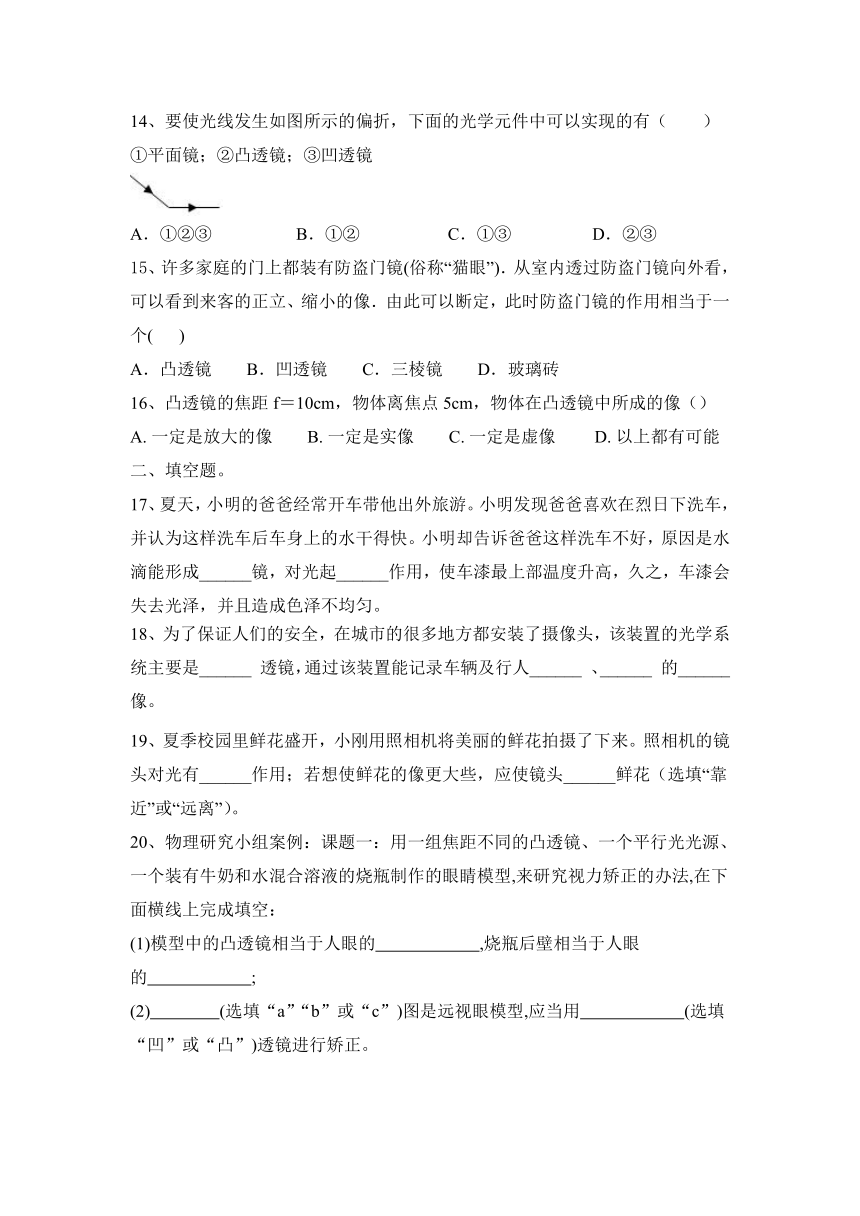

14、要使光线发生如图所示的偏折，下面的光学元件中可以实现的有（　　）
①平面镜；②凸透镜；③凹透镜
A．①②③ B．①② C．①③ D．②③
15、许多家庭的门上都装有防盗门镜(俗称“猫眼”)．从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像．由此可以断定，此时防盗门镜的作用相当于一个( )
A．凸透镜 B．凹透镜 C．三棱镜 D．玻璃砖
16、凸透镜的焦距f＝10cm，物体离焦点5cm，物体在凸透镜中所成的像（）
A. 一定是放大的像 B. 一定是实像 C. 一定是虚像 D. 以上都有可能
二、填空题。
17、夏天，小明的爸爸经常开车带他出外旅游。小明发现爸爸喜欢在烈日下洗车，并认为这样洗车后车身上的水干得快。小明却告诉爸爸这样洗车不好，原因是水滴能形成______镜，对光起______作用，使车漆最上部温度升高，久之，车漆会失去光泽，并且造成色泽不均匀。
18、为了保证人们的安全，在城市的很多地方都安装了摄像头，该装置的光学系统主要是______ 透镜，通过该装置能记录车辆及行人______ 、______ 的______ 像。
19、夏季校园里鲜花盛开，小刚用照相机将美丽的鲜花拍摄了下来。照相机的镜头对光有______作用；若想使鲜花的像更大些，应使镜头______鲜花（选填“靠近”或“远离”）。

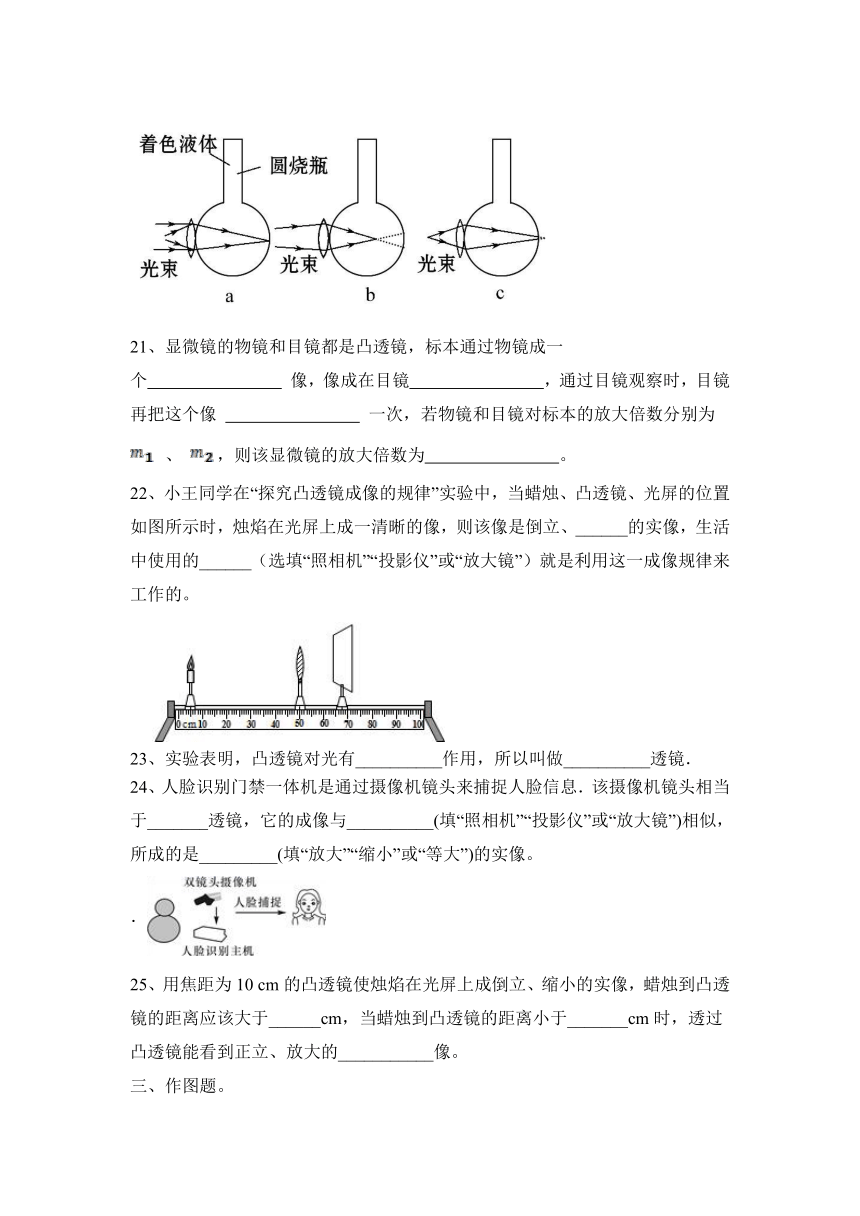

20、物理研究小组案例：课题一：用一组焦距不同的凸透镜、一个平行光光源、一个装有牛奶和水混合溶液的烧瓶制作的眼睛模型,来研究视力矫正的办法,在下面横线上完成填空：
(1)模型中的凸透镜相当于人眼的　　　　　　,烧瓶后壁相当于人眼的　　　　　　;
(2)　　　　(选填“a”“b”或“c”)图是远视眼模型,应当用　　　　　　(选填“凹”或“凸”)透镜进行矫正。
21、显微镜的物镜和目镜都是凸透镜，标本通过物镜成一个 像，像成在目镜 ，通过目镜观察时，目镜再把这个像 一次，若物镜和目镜对标本的放大倍数分别为 、 ，则该显微镜的放大倍数为 。
22、小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______的实像，生活中使用的______（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的。
23、实验表明，凸透镜对光有__________作用，所以叫做__________透镜．
24、人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息．该摄像机镜头相当于_______透镜，它的成像与__________(填“照相机”“投影仪”或“放大镜”)相似，所成的是_________(填“放大”“缩小”或“等大”)的实像。
．
25、用焦距为10 cm的凸透镜使烛焰在光屏上成倒立、缩小的实像，蜡烛到凸透镜的距离应该大于______cm，当蜡烛到凸透镜的距离小于_______cm时，透过凸透镜能看到正立、放大的___________像。
三、作图题。
26、如图所示，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
四、简答题。
27、从显微镜中观察到的植物的表皮细胞是属于光的折射现象吗？请说明原因。
五、实验探究题。
28、如图所示是用蜡烛、凸透镜和光屏探究“凸透镜成像规律”的实验装置。
（1）要使像能够成在光屏的中央，应将凸透镜向　 　调整 （选填“上”或“下”）；
（2）实验过程中，当烛焰距离凸透镜20cm时，移动光屏至某一位置，在光屏上得到一个倒立、等大的像，则该凸透镜的焦距为　 　 cm；
（3）用手指遮住凸透镜的下半部分，光屏上　 　（选填“能”或“不能”）承接到完整的烛焰的像，像的亮度将　 　（选填“变亮”、“变暗”或“不变”）；
（4）将烛焰向左移动5cm时，应将光屏向　 　移（选填“左”或“右”），才能在光屏上得到一个清晰的像；接着将一个近视眼镜放在凸透镜和光屏之间，为了在光屏上再次得到一个清晰的像，应将蜡烛向　 　移（选填“左”或“右”）。
29、如图所示，自制水滴显微镜，探究显微镜的工作原理。
器材：焦距较长的凸透镜（f=30cm）一个，滴管一个，废录音带盒一个，清水，白纸，细盐粉，头发丝，昆虫翅膀等：
（1）小水滴可看作一个焦距很小的________镜，本实验以小水滴作为显微镜的________镜，它与被观察物体的间距为10﹣15mm，如图甲所示。
（2）如图甲中，透过这个小水滴，应该能成一个与原来方向相反的、放大了的箭头（如果不是这样，需要调整水滴与“箭头”间的距离，或者改变水滴的直径），这时通过小水滴所成的一个________（选填“虚”或“实”）像。
（3）如图甲中，透过这个小水滴，如果看到一个与原来方向相同的、放大的箭头，在不调整与箭头间的距离，应该把水珠变________（选填“厚”或“薄”），直至成与原来方向相反的、放大了的箭头．如果废录音带盒的厚度是12mm，那么最终水滴凸透镜的焦距范围是________。
（4）使凸透镜成为________（物、目）镜，与小水滴的距离约等于凸透镜的焦距（30cm），通过凸透镜去观察小水滴，使箭头、小水滴、凸透镜在同一________上，并且保持凸透镜是________的，且眼睛不要离太近，边观察、边微微调节凸透镜的位置，即可看到箭头被放大的________（选填“虚”或“实”）像．如图乙所示，比图甲中通过小水滴观察到的箭头要________（选填“大”或“小”）得多，看到的箭头相对于原来的箭头是________（选填“正立”或“倒立”）．如果箭头顺时针转动，箭头的像将沿________（选填“顺”或“逆”）时针转动；如果要看到箭头更大的像，应把凸透镜略微向________（选填“上”或“下”）移动。
（5）再用这个显微镜观察头发丝、细盐粉，昆虫翅膀花纹的像．若用眼镜代替凸透镜，在家里完成上述实验，应该选用________（选填“近视”或“远视”）眼镜。
六、计算题。
30、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
2022—2023学年物理人教版八年级上册第5章 透镜及其应用 过关作业含答案
人教第5章 透镜及其应用
一、选择题。
1、如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S1点，则该元件一定是（　　）
A．平面镜 B．凹面镜 C．凸透镜 D．凹透镜
【答案】D。
2、如图所示，人通过凸透镜观察到的烛焰的像是( )
A．实像，能用光屏承接 B．实像，不能用光屏承接
C．虚像，能用光屏承接 D．虚像，不能用光屏承接
【答案】D
3、蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）
A.小红画的光路是正确的 B.透镜成的是虚像
C.透镜的焦距小于10cm D.透镜的焦距大于20cm
【答案】C
4、如图为航天员王亚平太空授课的情景，图中水球相当于一个透镜，假设水球的焦距为f，此时王亚到水球的距离为40 cm，则下列说法正确的是( )
A．f＜20 cm B．40 cm＞f＞20 cm
C．水球相当于一个凹透镜 D．王亚平的像是虚像
【答案】A
5、一个焦距为30cm的凸透镜，在它的主光轴上离凸透镜20cm处，放置一个物体，则该物体经过凸透镜所成的像是（　　）
A. 倒立、缩小的实像 B. 倒立、放大的实像
C. 正立、缩小的虚像 D. 正立、放大的虚像
【答案】D
6、眼睛能看清物体，是因为把来自物体的光会聚在视网膜上，形成物体的像．对于视网膜上所成的像，下列说法正确的是( )
A．像与物体的大小相等 　B．成倒立、缩小的实像
C．成正立、放大的虚像 　D．成倒立、放大的实像
【答案】B
7、使用显微镜时，被观察物体离物镜的距离是（ ）
A.大于焦距 B.小于焦距
C.小于2倍焦距，大于1倍焦距 D.大于2倍焦距
【答案】C
8、小明在“探究凸透镜成像规律”的实验中,根据测得的数据得到了物距u跟像距v之间关系的图象,如图所示,则下列判断正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当时,在光屏上能得到一个缩小的像
C. 把物体从距凸透镜15cm处移动到30cm处的过程中,像逐渐变小
D. 当时成放大的像,投影仪就是根据这一原理制成的
【答案】C
9、下列关于图中所示光学现象的描述或解释不正确的是（　　）
A．图甲中，凹透镜对光有发散作用
B．图乙中，小孔成像的原理是光的直线传播
C．图丙中，漫反射的光线虽杂乱无章，但是仍遵循光的反射定律
D．图丁中，如果逐渐减小入射角，则折射光线将逐渐远离法线
【答案】D。
10、在使用凸透镜时，小明同学观察到了如图所示的实验现象．下列光学仪器的工作原理与该现象所反映的规律相同的是( )
A．投影仪 B．照相机 C．放大镜 D．汽车的后视镜
【答案】A
11、一物体沿凸透镜的主光轴移动，当物距为30 cm时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移到物距为15 cm时，它的像一定是（ ）
A. 放大的实像 B. 缩小的实像 C. 放大的虚像 D. 缩小的虚像
【答案】C
12、如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形，由此可以判断出小明视力存在的问题以及所戴的眼镜的镜片类型是( )
A．远视眼　凸透镜 B．远视眼　凹透镜
C．近视眼　凸透镜 D．近视眼　凹透镜
【答案】D
13、下列关于显微镜和望远镜的说法正确的是（ ）
A.在显微镜中，靠近物体的凸透镜是物镜，靠近眼睛的凹透镜是目镜
B.用显微镜观察物体，看到的是物体被两次放大之后的虚像
C.通过望远镜看到的是物体被两次放大之后的实像
D.以上说法都不对
【答案】B
14、要使光线发生如图所示的偏折，下面的光学元件中可以实现的有（　　）
①平面镜；②凸透镜；③凹透镜
A．①②③ B．①② C．①③ D．②③
【答案】A。
15、许多家庭的门上都装有防盗门镜(俗称“猫眼”)．从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像．由此可以断定，此时防盗门镜的作用相当于一个( )
A．凸透镜 B．凹透镜 C．三棱镜 D．玻璃砖
【答案】B
16、凸透镜的焦距f＝10cm，物体离焦点5cm，物体在凸透镜中所成的像（）
A. 一定是放大的像 B. 一定是实像 C. 一定是虚像 D. 以上都有可能
【答案】A
二、填空题。
17、夏天，小明的爸爸经常开车带他出外旅游。小明发现爸爸喜欢在烈日下洗车，并认为这样洗车后车身上的水干得快。小明却告诉爸爸这样洗车不好，原因是水滴能形成______镜，对光起______作用，使车漆最上部温度升高，久之，车漆会失去光泽，并且造成色泽不均匀。
【答案】凸透 会聚
18、为了保证人们的安全，在城市的很多地方都安装了摄像头，该装置的光学系统主要是______ 透镜，通过该装置能记录车辆及行人______ 、______ 的______ 像。
【答案】凸 倒立 缩小 实
19、夏季校园里鲜花盛开，小刚用照相机将美丽的鲜花拍摄了下来。照相机的镜头对光有______作用；若想使鲜花的像更大些，应使镜头______鲜花（选填“靠近”或“远离”）。
【答案】会聚 靠近
20、物理研究小组案例：课题一：用一组焦距不同的凸透镜、一个平行光光源、一个装有牛奶和水混合溶液的烧瓶制作的眼睛模型,来研究视力矫正的办法,在下面横线上完成填空：
(1)模型中的凸透镜相当于人眼的　　　　　　,烧瓶后壁相当于人眼的　　　　　　;
(2)　　　　(选填“a”“b”或“c”)图是远视眼模型,应当用　　　　　　(选填“凹”或“凸”)透镜进行矫正。
【答案】(1)晶状体　视网膜　 (2)c　
21、显微镜的物镜和目镜都是凸透镜，标本通过物镜成一个 像，像成在目镜 ，通过目镜观察时，目镜再把这个像 一次，若物镜和目镜对标本的放大倍数分别为 、 ，则该显微镜的放大倍数为 。
【答案】倒立、放大的实；焦点以内；放大；
22、小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______的实像，生活中使用的______（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的。
【答案】缩小 照相机
23、实验表明，凸透镜对光有__________作用，所以叫做__________透镜．
【答案】会聚 会聚
24、人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息．该摄像机镜头相当于_______透镜，它的成像与__________(填“照相机”“投影仪”或“放大镜”)相似，所成的是_________(填“放大”“缩小”或“等大”)的实像。
．
【答案】凸 照相机 缩小
25、用焦距为10 cm的凸透镜使烛焰在光屏上成倒立、缩小的实像，蜡烛到凸透镜的距离应该大于______cm，当蜡烛到凸透镜的距离小于_______cm时，透过凸透镜能看到正立、放大的___________像。
【答案】20 10 虚
三、作图题。
26、如图所示，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
【答案】如图所示
四、简答题。
27、从显微镜中观察到的植物的表皮细胞是属于光的折射现象吗？请说明原因。
【答案】从显微镜中观察植物的表皮细胞，属于光的折射现象；
原因是：显微镜是2个凸透镜组成的，光线从空气进入透镜时发生折射，先成放大实像，再成放大虚像。
五、实验探究题。
28、如图所示是用蜡烛、凸透镜和光屏探究“凸透镜成像规律”的实验装置。
（1）要使像能够成在光屏的中央，应将凸透镜向　 　调整 （选填“上”或“下”）；
（2）实验过程中，当烛焰距离凸透镜20cm时，移动光屏至某一位置，在光屏上得到一个倒立、等大的像，则该凸透镜的焦距为　 　 cm；
（3）用手指遮住凸透镜的下半部分，光屏上　 　（选填“能”或“不能”）承接到完整的烛焰的像，像的亮度将　 　（选填“变亮”、“变暗”或“不变”）；
（4）将烛焰向左移动5cm时，应将光屏向　 　移（选填“左”或“右”），才能在光屏上得到一个清晰的像；接着将一个近视眼镜放在凸透镜和光屏之间，为了在光屏上再次得到一个清晰的像，应将蜡烛向　 　移（选填“左”或“右”）。
【答案】（1）下 （2）10 （3）能；变暗 （4）左；左
29、如图所示，自制水滴显微镜，探究显微镜的工作原理。
器材：焦距较长的凸透镜（f=30cm）一个，滴管一个，废录音带盒一个，清水，白纸，细盐粉，头发丝，昆虫翅膀等：
（1）小水滴可看作一个焦距很小的________镜，本实验以小水滴作为显微镜的________镜，它与被观察物体的间距为10﹣15mm，如图甲所示。
（2）如图甲中，透过这个小水滴，应该能成一个与原来方向相反的、放大了的箭头（如果不是这样，需要调整水滴与“箭头”间的距离，或者改变水滴的直径），这时通过小水滴所成的一个________（选填“虚”或“实”）像。
（3）如图甲中，透过这个小水滴，如果看到一个与原来方向相同的、放大的箭头，在不调整与箭头间的距离，应该把水珠变________（选填“厚”或“薄”），直至成与原来方向相反的、放大了的箭头．如果废录音带盒的厚度是12mm，那么最终水滴凸透镜的焦距范围是________。
（4）使凸透镜成为________（物、目）镜，与小水滴的距离约等于凸透镜的焦距（30cm），通过凸透镜去观察小水滴，使箭头、小水滴、凸透镜在同一________上，并且保持凸透镜是________的，且眼睛不要离太近，边观察、边微微调节凸透镜的位置，即可看到箭头被放大的________（选填“虚”或“实”）像．如图乙所示，比图甲中通过小水滴观察到的箭头要________（选填“大”或“小”）得多，看到的箭头相对于原来的箭头是________（选填“正立”或“倒立”）．如果箭头顺时针转动，箭头的像将沿________（选填“顺”或“逆”）时针转动；如果要看到箭头更大的像，应把凸透镜略微向________（选填“上”或“下”）移动。
（5）再用这个显微镜观察头发丝、细盐粉，昆虫翅膀花纹的像．若用眼镜代替凸透镜，在家里完成上述实验，应该选用________（选填“近视”或“远视”）眼镜。
【答案】（1）凸透；物 （2）实 （3）厚；大于6mm , 小于12mm
（4）目；直线；水平；虚；大；倒立；顺；上 （5）远视
六、计算题。
30、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
【答案】倒立；物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处，大小20cm。
【解析】由题知，f＝20cm，AB＝40cm，BO＝60cm，
利用凸透镜的特殊光线画出物体AB经凸透镜所成像A″B″，而平面镜放在另一侧距凸透镜20cm处，即右侧焦点处，A点经凸透镜折射后的光线再经平面镜反射后交于A'，由此可得到物体依次经过凸透镜、平面镜后所成的像A′B′是倒立的，如下图所示：
由光的反射定律可知，A′B′与A″B″关于平面镜对称，
由凸透镜成像公式＝+有：＝+
即：＝+，
解得：B″O＝30cm，
所以：B′F＝B″F＝B″O﹣OF＝30cm﹣20cm＝10cm，
所以：OB′＝OF﹣B′F＝20cm﹣10cm＝10cm，
即：物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处；
因为Rt△COF∽Rt△A″B″F，且B″F＝OF，
所以：A′B′＝A″B″＝CO＝AB＝×40cm＝20cm，
即：物体依次经过凸透镜、平面镜后所成的像大小为20cm。
