物理人教版2019必修第三册13.1 磁场 磁感线（共26张ppt）

(共26张PPT)
13
第十三章
电磁感应与电磁波初步
同种电荷相互排斥异种电荷相互吸引
电与磁是互不相关的两回事
库仑
托马斯.杨
安培
丹麦物理学家奥斯特相信，电和磁之间应该存在某种联系，并开始了不懈的探索。
南
北
演示实验
电流的磁效应

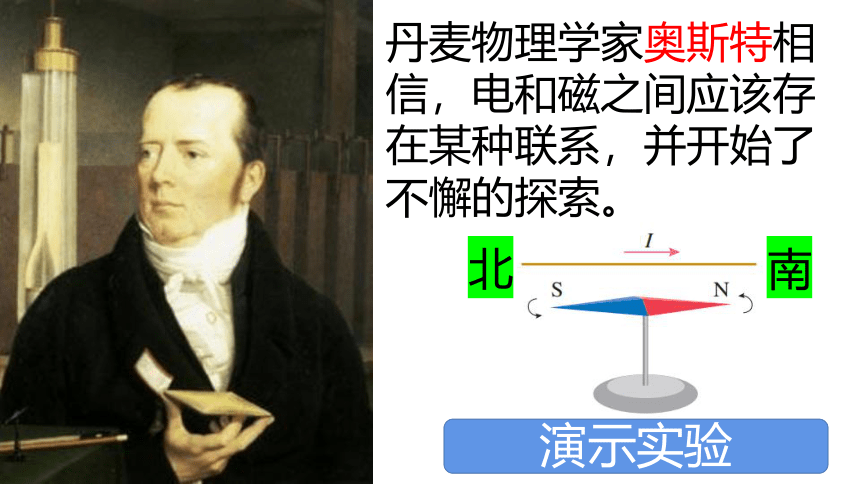

奥斯特实验：通电导线使小磁针发生偏转。
实验结论：电流可以产生磁场。
揭示了电与磁的联系。

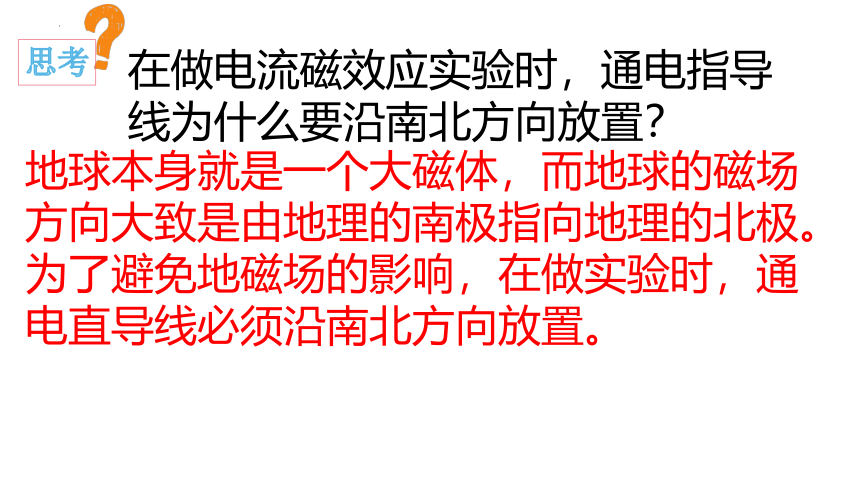

在做电流磁效应实验时，通电指导线为什么要沿南北方向放置？
思考
地球本身就是一个大磁体，而地球的磁场方向大致是由地理的南极指向地理的北极。为了避免地磁场的影响，在做实验时，通电直导线必须沿南北方向放置。
电流的磁效应表明，电流与磁体之间可以不接触就有相互作用。
通电导体之间是否也可以有相互作用？
思考

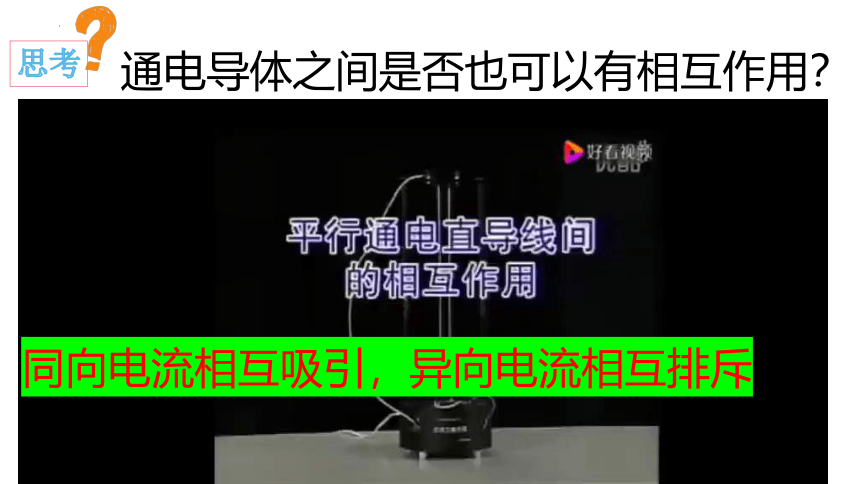

同向电流相互吸引，异向电流相互排斥
电流与磁体之间，磁体与磁体之间，以及通电导体与通电导体之间的相互作用，都是通过磁场发生的。
磁场看不见摸不着，我们如何形象描述它呢？
思考
磁场
电场
电场线
磁感线
磁感线真实存在的吗？它是如何描述磁场的？
思考
磁场方向的规定：
1.小磁针静止时N极所指的方向。
2.磁感线：用来形象描述磁场的曲线，曲线上每一点的切线方向都跟这点磁场方向一致。
3.安培定则
安培定则
归纳拓展
1.磁感线的特点
(1)为形象描述磁场而引入的假想曲线,实际并不存在。
(2)磁感线的疏密表示磁场的强弱,磁感线密集的地方磁场强,磁感线稀疏的地方磁场弱。没画磁感线的地方,并不表示就没有磁场的存在。
(3)磁感线的方向:磁体外部从N极指向S极,磁体内部从S极指向N极。
(4)磁感线闭合而不相交,不相切,也不中断。
(5)磁感线上某点的切线方向表示该点的磁场方向,故通过磁场中的任一点总能并且只能画出一条磁感线。
2.常见永磁体的磁场
3.三种常见的电流的磁场
安培定则 立体图 横截面图 纵截面图
直 线 电 流
以导线上任意点为圆心、垂直于导线的多组同心圆,越向外磁感线越稀疏,磁场越弱
环 形 电 流 从右往左看
环内磁场比环外强,磁感线越向外越稀疏
通 电 螺 线 管
内部为匀强磁场且比外部强,方向由S极指向N极,外部类似条形磁体,由N极指向S极
当导线中分别通以图示方向的电流,小磁针静止时N极指向纸外的是(　 　)
A
[针对训练3] 下列各图中所描绘的磁场分布正确的是(　 　)
D
如图是医生用来取出病人吞下的金属物品的仪器。当仪器顶部接触金属物品时,医生将手控环内推,再拉出整条塑料管。
(1)你能说出这种仪器的原理吗
(2)如果病人不慎吞下的是易拉罐拉环或一个回形针,哪种物体可以用这种仪器取出来
答案:(1)当仪器顶部接触金属物品时,将手控环内推,其上的活动永久磁铁使固铁磁化,磁化后吸引铁磁性金属物品,然后拉出整条塑料管,即可把这种金属物品取出。
答案:(2)由于磁铁只能吸引铁磁性物体,而易拉罐拉环是铝合金材料的,不是铁磁性物体,因此不能取出;而回形针是铁磁性物体,可以用此仪器取出。
(多选)关于磁铁、电流间的相互作用,下列说法正确的是(　 　)
A.(甲)图中,电流不产生磁场,电流对小磁针力的作用是通过小磁针的磁场发生的
B.(乙)图中,磁体对通电导线的作用力是通过磁体的磁场发生的
C.(丙)图中,电流间的相互作用是通过电流的磁场发生的
D.(丙)图中,电流间的相互作用是通过电荷的电场发生的
BC
[针对训练1] 下列关于磁场的说法正确的是(　 　)
A.只有磁铁周围才存在磁场
B.磁场是为了解释磁极间的相互作用而人为规定的
C.磁场只有在磁极与磁极、磁极与通电导线发生作用时才产生
D.磁体与磁体之间是通过磁场发生相互作用的
D
信鸽千里归巢是一件再普通不过的事情。可为鸽子导航的“地图”在哪儿 为什么在没有阳光的暴风雨天气或者在出现日食的日子鸽子会迷路
答案:地球是一个大磁体,信鸽体内有某种磁性物质,它能借助地磁场辨别方向。在没有阳光的暴风雨天气或者在出现日食的日子,鸽子会迷路,是因为地磁场发生了变化。
归纳拓展
1.地磁场是地球周围空间分布的磁场。虽然地磁两极与地理两极并不重合,但它们的位置相对来说差别不是很大。因此,一般我们认为:
(1)地理南极正上方磁场方向竖直向上,地理北极正上方磁场方向竖直向下。
(2)在赤道正上方,距离地球表面高度相等的点,磁场的强弱相同,且方向水平向北。
(3)在南半球,地磁场方向指向北斜向上方;在北半球,地磁场方向指向北斜向下方。
2.影响:由于地磁场的存在,射向地球的带电粒子不能直接到达地球,因此地磁场对地球生命有保护作用。
中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角:“以磁石磨针锋,则能指南,然常微偏东,不全南也。”进一步研究表明,地球周围地磁场的磁感线分布示意如图所示。结合上述材料,下列说法正确的是
(　 　)
A.地理南、北极与地磁场的南、北极完全重合
B.地球内部不存在磁场,地磁南极在地理北极附近
C.地球表面任意位置的地磁场方向都与地面平行
D.信鸽可以借助地磁场来辨别方向
D
课堂小结
