广东地区2021、2022两年物理中考真题、模拟题分类选编—电流和电路 练习题（含答案）

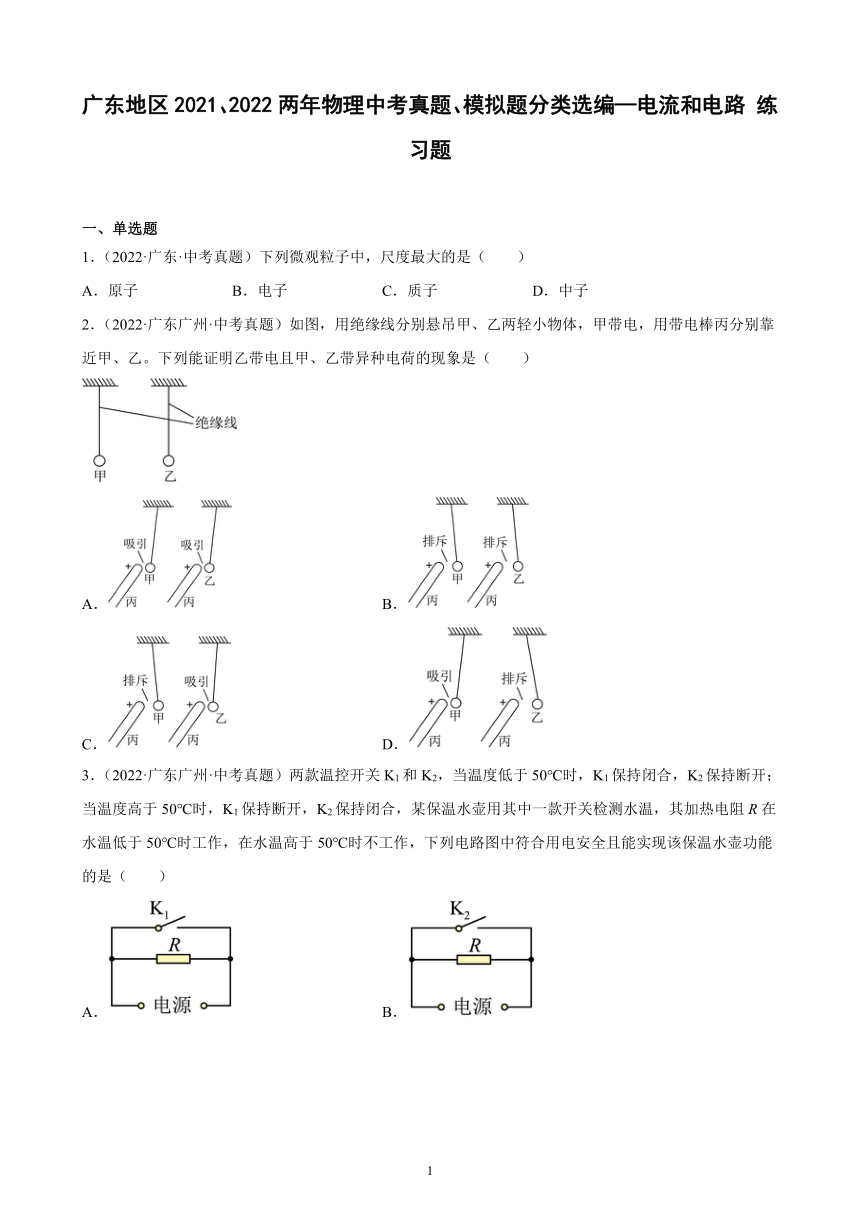

广东地区2021、2022两年物理中考真题、模拟题分类选编—电流和电路 练习题
一、单选题
1．（2022·广东·中考真题）下列微观粒子中，尺度最大的是（　　）
A．原子 B．电子 C．质子 D．中子
2．（2022·广东广州·中考真题）如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电且甲、乙带异种电荷的现象是（　　）
A． B．
C． D．
3．（2022·广东广州·中考真题）两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（　　）
A． B．
C． D．
4．（2021·广东广州·中考真题）如图，粒子a由粒子b、c构成，各粒子的带电情况如下表，则b是（　　）
粒子 带电情况
a 带正电
b 带正电
c 不带电
A．质子 B．原子 C．电子 D．原子核
5．（2021·广东广州·中考真题）图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
6．（2021·广东深圳·中考真题）教室有CO2通风机M，手动闭合S1，CO2达到定值闭合S2。只有S1闭合，CO2达到定值电动机才工作，下列图中，哪个电路图是正确的（　　）
A．B．C． D．
7．（2022·广东韶关·一模）下列关于原子核式结构的描述：
①电子均匀分布在整个原子中；
②原子核是由质子和中子构成的；
③电子围绕着原子核作高速旋转；
④原子核占据了原子内大部分空间；
其中正确的是（　　）
A．①② B．①④ C．②③ D．③④
8．（2022·广东广州·二模）不同物质的原子核束缚电子的本领强弱如表所示，用丝绸摩擦过橡胶棒使二者带电则（　　）
束缚电子本领 强 弱
物质名称 涤纶 橡胶 丝绸 毛皮 玻璃
A．丝绸带正电 B．摩擦时，橡胶棒失去电子
C．被橡胶棒排斥的物体一定带正电 D．被橡胶棒吸引的物体一定带负电
9．（2022·广东深圳·模拟预测）用一个与头发摩擦过的气球靠近轻质易拉罐，如图所示，发现易拉罐向气球方向滚动，下列说法正确的是（　　）
A．气球与头发摩擦时创造了电荷
B．用摩擦的方法使气球分子发生转移而带电
C．摩擦过的气球能吸引易拉罐是因为同种电荷相互吸引
D．若气球带负电，则气球与易拉罐接触的瞬间，电流的方向是从易拉罐到气球
10．（2022·广东汕头·模拟预测）为落实“一带一盔”安全措施，学校“创客”小组为共享电动车设计了智能戴头盔系统，手机扫车上二维码，电动机电源开关（S1）接通，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，电动车上的信号接收器接收到信号时安全开关（S2）接通，车才能正常启动，如图中电路符合要求的是（　　）
A． B．
C． D．

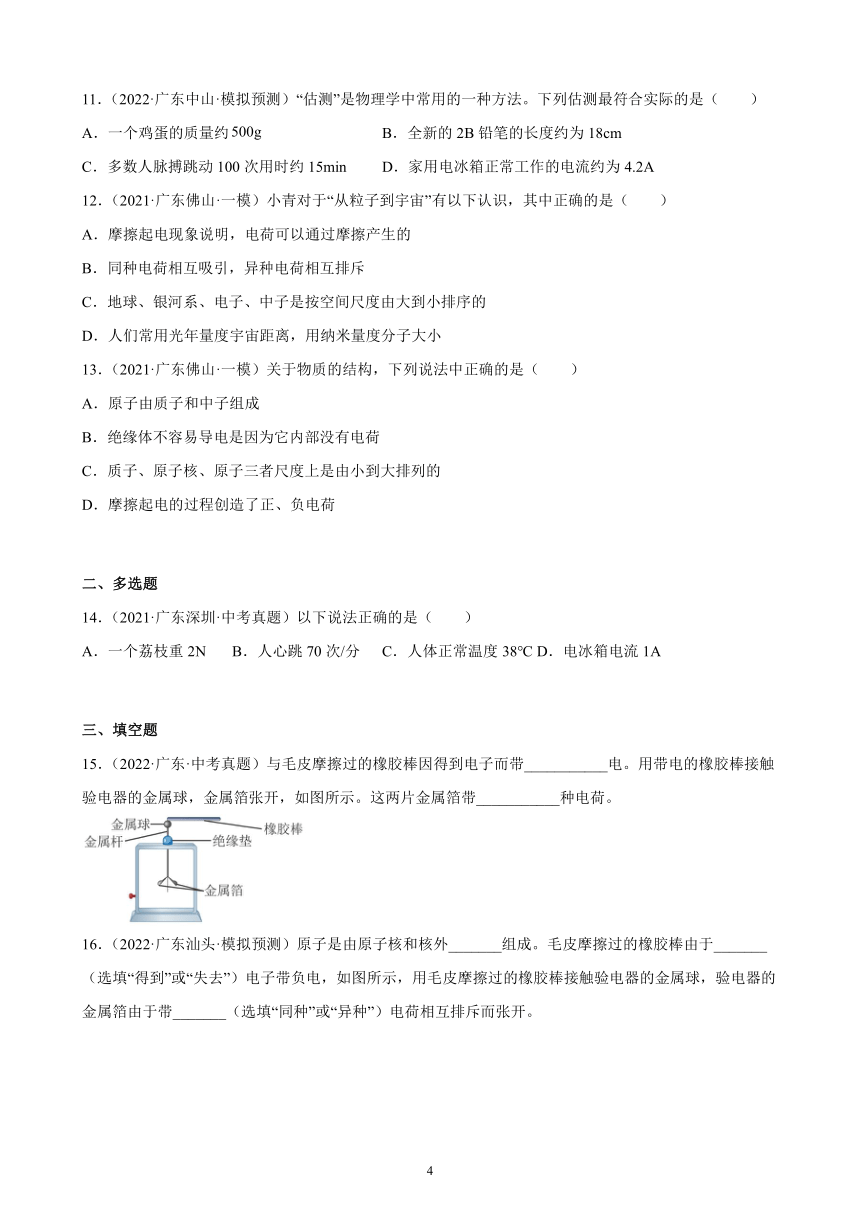

11．（2022·广东中山·模拟预测）“估测”是物理学中常用的一种方法。下列估测最符合实际的是（　　）
A．一个鸡蛋的质量约 B．全新的2B铅笔的长度约为18cm
C．多数人脉搏跳动100次用时约15min D．家用电冰箱正常工作的电流约为4.2A
12．（2021·广东佛山·一模）小青对于“从粒子到宇宙”有以下认识，其中正确的是（　　）
A．摩擦起电现象说明，电荷可以通过摩擦产生的
B．同种电荷相互吸引，异种电荷相互排斥
C．地球、银河系、电子、中子是按空间尺度由大到小排序的
D．人们常用光年量度宇宙距离，用纳米量度分子大小
13．（2021·广东佛山·一模）关于物质的结构，下列说法中正确的是（　　）
A．原子由质子和中子组成
B．绝缘体不容易导电是因为它内部没有电荷
C．质子、原子核、原子三者尺度上是由小到大排列的
D．摩擦起电的过程创造了正、负电荷
二、多选题
14．（2021·广东深圳·中考真题）以下说法正确的是（　　）
A．一个荔枝重2N B．人心跳70次/分 C．人体正常温度38℃ D．电冰箱电流1A
三、填空题
15．（2022·广东·中考真题）与毛皮摩擦过的橡胶棒因得到电子而带___________电。用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示。这两片金属箔带___________种电荷。
16．（2022·广东汕头·模拟预测）原子是由原子核和核外_______组成。毛皮摩擦过的橡胶棒由于_______（选填“得到”或“失去”）电子带负电，如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔由于带_______（选填“同种”或“异种”）电荷相互排斥而张开。
17．（2022·广东揭阳·模拟预测）如图，当只闭合开关S2时，L1、L2组成_________电路；当只闭合开关S1、S3时，Ll、L2组成___________电路；当_________闭合时，电路会发生短路，损坏电源。
18．（2022·广东揭阳·一模）如图甲电路，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.6A，则灯泡L1和L2______（选填“并联”或“串联”），电流表A1的读数是______A， 通过灯L1的电流为______A
19．（2021·广东惠州·一模）自然界中只存在两种电荷，一种是正电荷，另一种是______ ；原子是由原子核和核外______ 组成，原子核是由______ 和中子组成。
20．（2021·广东汕头·一模）走近加油站，会闻到汽油的味道，这是______现象；冬季在加油站不宜整理衣服和头发，因为易发生______现象；加油前我们需要触摸加油机上的静电消除器（如图），此时会有瞬间电流由静电消除器流向人体，因为人体是______（选填“绝缘体”、“半导体”或“导体”）。
21．（2021·广东佛山·一模）在我国新冠肺炎疫情期间，公共场所空气中弥漫着消毒水气味，这是_______现象；出入小区、工作场所，常用到测温枪，它是通过接收人体表面辐射出来的_______（选填“红外线”或“紫外线”）来测量体温的。N95口罩中起阻隔作用的关键层是熔喷布，熔喷布采用静电驻极技术，含有病毒的飞沫靠近熔喷布后，就会被静电吸附在表面，这是因为带电体有__________的性质。
四、作图题
22．（2022·广东深圳·中考真题）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
23．（2022·广东湛江·模拟预测）在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
24．（2022·广东深圳·模拟预测）如图是未完成连接的实物图，用笔画线表示导线，完成该电路的连接，要求：两灯并联，电流表只测L2的电流，导线不能交叉。
25．（2022·广东惠州·二模）为加强校门管理，学校对电动门控制系统进行了改造，进校人员体温正常且佩戴口罩，电动机方可工作开启电动门，用闭合表示体温正常，用闭合表示佩戴了口罩，表示电动机，请在图虚线框内画出该电动门的电路图。
五、实验题
26．（2022·广东广州·一模）小明按照图把两小灯泡串联在电路中，闭合开关后发现灯L1较亮，灯L2暗一些、他的解释是：电流从电源正极出发，经过开关S，流过A点、L1、B点，L2再回到电源负极，电流会逐渐减小，所以灯L1较亮，L2较暗。
（1）只利用图中的实验器材设计一个实验说明小明的解释是错的，请在方框内画出你的设计电路图；( )
（2）简单写出你是如何根据你所设计电路的实验现象说明小明解释是错的：___________；
这时你的同桌提出：还可以用电流表测量A点、B点的电流来证明。他设计了如图所示电路图，并借了2个相同规格的电流表就直接按图连接电路并开始实验。
（3）你同桌设计的电路图中，哪个元件设计有误？___________；
（4）改正上述错误，闭合开关，发现其中一个电流表的示数如图所示，出现这个现象的原因是___________；
（5）再改正上述错误，闭合开关，发现两个电流表示数有较明显的不同。同桌反映两个电流表均没有故障，量程选择相同且读数过程也没有偏差，那么请你分析一下他实验中出现上述现象可能的原因。___________。
27．（2021·广东广州·模拟预测）在用电流表测电流的实验中：
（1）连接电路时，开关应___________，电流表应先用___________量程试触；
（2）若某同学连接的电路如图甲所示，则电流表测的是灯___________的电流。闭合开关后，如果电流表的示数如图乙所示，则通过该灯的电流是___________；
（3）若闭合开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是___________。
A．电流表内部开路
B．开关处接触不良
C．电流表被短路
D．电源供电不足
参考答案：
1．A
【详解】原子是由原子核及核外电子组成，而原子核由质子及中子组成，所以尺度最大的是原子。故A符合题意，BCD不符合题意。
故选A。
2．D
【详解】A．若丙带正电，由图可知丙吸引甲，故甲带负电，丙吸引乙，故乙带负电或不带电，故A不符合题意；
B．若丙带正电，由图可知丙排斥甲，故甲带正电，丙排斥乙，故乙带正电，故B不符合题意；
C．若丙带正电，由图可知丙排斥甲，故甲带正电，丙吸引乙，故乙带负电或不带电，故C不符合题意；
D．若丙带正电，由图可知丙吸引甲，甲带电故甲带负电，丙排斥乙，故乙带正电，所以甲、乙带异种电荷，故D符合题意。
故选D。
3．C
【详解】AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB不符合题意；
CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规律的应该是K1，故C符合题意，D不符合题意。
故选C。
4．A
【详解】A．假设b是质子，质子带正电，表中数据显示b带正电，符合要求，粒子a由粒子b、c构成，原子核由质子和中子构成，c是中子，中子不带电，从表中数据可看到c不带电，符合要求，a是原子核，原子核是带正电的，表中数据a带正电，这些都符合题意，所以b是质子，故A符合题意；
B．假设b是原子，原子不带电，而表中数据显示b带正电，这互相矛盾，那么假设不成立，故B不符合题意；
C．假设b是电子，电子带负电，而表中数据显示b带正电，这互相矛盾，那么假设不成立，故C不符合题意；
D．假设b是原子核，原子核带正电，表中数据显示b带正电，符合要求，粒子a由粒子b、c构成，那么c是电子，电子带负电，而表中数据显示c不带电，这互相矛盾，那么假设不成立，故D不符合题意。
故选A。
5．D
【详解】A．由于涂料的电荷种类不知，故无法判断物件带何种电荷，故A不符合题意；
B．因为带电体能够吸引轻小物体，力的作用是相互的，物件可能带电，带与涂料相反的电荷，也可以不带电，故B不符合题意；
C．由于小液体相互排斥，故小液体肯定带电，故C不符合题意；
D．由于小液体相互排斥，故小液体肯定带同种电荷，故D符合题意。
故选D。
6．D
【详解】A．图中两开关并联后与通风机M串联。只要其中一个开关闭合，通风机M就可以工作，故A错误；
B．图中开关S1、通风机M串联后开关S2并联。S1闭合，通风机M就可以工作，S2闭合，通风机M被短路，故B错误；
C．图中开关S1、通风机M、开关S2并联。只要其中一个开关闭合，通风机M被短路，故C错误；
D．图中开关S1、通风机M、开关S2串联。两开关同时闭合，通风机M才可以工作，故D正确。
故选D。
7．C
【详解】原子核式结构模型理论认为：原子是由中心带正电的原子核和核外带负电的电子组成；原子核位于原子中心，是由质子和中子组成的，其中质子带正电，中子不带电，即原子核带正电；原子核几乎集中了原子的全部质量，但只占有原子核内极少空间；电子带负电，它是在不同的轨道上绕着原子核运动；②③正确，①④错误。故ABD不符合题意，C符合题意。
故选C。
8．A
【详解】AB．由表中束缚电子本领的强弱顺序可知，橡胶比丝绸束缚电子能力强，当丝绸摩擦过橡胶棒时，丝绸易失去电子而带正电，橡胶棒得到电子而带负电，故A符合题意，B不符合题意；
C．用丝绸摩擦过的橡胶棒带负电，根据电荷间的作用规律可知，被橡胶棒排斥的物体一定带负电，故C不符合题意；
D．用丝绸摩擦过的橡胶棒带负电，由于带电体可以吸引轻小物体，被橡胶棒吸引的物体可能带正电或不带电，故D不符合题意。
故选A。
9．D
【详解】A．摩擦起电并不是创造了电荷，实质是发生了电荷的转移。气球与头发摩擦，气球和头发都带电，此过程是发生了电荷的转移，不是创造了电荷，故A错误；
B．气球与头发摩擦，原子核束缚本领强的物质得到电子而带负电，原子核束缚本领弱的物质失去电子而带正电，所以气球与头发摩擦后是电子发生转移而不是气球分子发生转移，故B错误；
C．由于带电体能够吸引轻小物体，所以气球能够吸引易拉罐，故C错误；
D．正电荷定向移动的方向规定为电流的方向。若气球带负电，用气球接触不带电的易拉罐，气球上的负电荷（电子）转移到易拉罐上，电流的方向跟负电荷定向移动方向相反，所以电流方向从易拉罐到气球，故D正确。
故选D。
10．A
【详解】根据题意可知，当电动车上的电动机电源开关S1接通，戴上头盔扣上卡扣后，电动车上的信号接收器接收到信号时安全开关S2接通，车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故A符合题意，BCD不符合题意。
故选A。
11．B
【详解】A．10个鸡蛋的质量约为，一个鸡蛋的质量约为50g，故A不符合题意；
B．中学生“一拃”的长度约15cm，全新2B铅笔长度略大于此数值，在18cm左右，故B符合题意；
C．正常情况下，人的脉搏跳动一次的时间接近1s，跳动100次的时间约为
90s=1.5min
故C不符合题意；
D．家用电冰箱正常工作的电流约1A，故D不符合题意。
故选B。
12．D
【详解】A．摩擦起电并不是创造了电荷，只是电子从一个物体转移到了另一个物体，故A错误；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．地球的空间尺度小于银河系，中子的空间尺度大于电子，所以按空间尺度由大到小排序应该为银河系、地球、中子、电子，故C错误；
D．天文学中常用光年量度宇宙距离，探究微观世界时常用纳米量度分子大小，故D正确。
故选D。
13．C
【详解】A．原子的中心有原子核，原子核外部有核外电子，原子由位于中心的原子核和核外电子组成，故A错误；
B．绝缘体不容易导电是因为它的内部几乎没有自由移动的电荷，故B错误；
C．质子、原子核、原子三者尺度上是由小到大排列的，故C正确；
D．两个物体相互摩擦，能使物体带电，是因为电子发生了转移，但并不能创造电荷，故D错误。
故选C。
14．BD
【详解】A．一个荔枝质量大约20g，它的重力
G=mg=0.02kg×10N/kg=0.2N
故A错误；
B．正常情况下，人的心跳1min在70次左右，故B正确；
C．人正常的体温是37℃左右，故C错误；
D．家用电冰箱的功率在220W左右，工作电流在
I==1A
左右，故D正确。
故选BD。
15． 负 同
【详解】[1]摩擦起电的实质是电子的转移，与毛皮摩擦过的橡胶棒得到电子而带负电，毛皮失去电子而带正电。
[2]验电器的两片金属箔带上了同种电荷，同种电荷相互排斥，所以金属箔片会张开。
16． 电子 得到 同种
【详解】[1] 卢瑟福在实验的基础上，提出了原子的核式结构模型。他认为，原子的结构并不是均匀分布的，而是中间为集中了几乎原子所有质量即只占很小体积的原子核，核外是质量很小的电子在很大的空间内绕核转动。
[2]毛皮摩擦过的橡胶棒对电子的束缚能力强，得到电子带负电。
[3]毛皮跟橡胶棒摩擦时，橡胶棒因得到电子带负电，用毛皮摩擦过的橡胶棒接触验电器的金属球，橡胶棒多余的电子通过金属球转移到金属箔上，金属箔带上同种电荷，由于同种电荷相互排斥，所以验电器的金属箔会张开。
17． 串联 并联 S1、S2、S3
【分析】根据串联和并联、短路的概念分析后连接；把几个用电器首尾相接，连入电路就是串联；把几个用电器首首相接，尾尾相接，再连入电路，就是并联；电源短路是指电源两极不经过用电器直接连通的电路。
【详解】[1]当只闭合开关S2时，则电流只有一条路径：正极→L1→S2→L2→负极，灯泡L1、L2串联；
[2]当闭合开关S1、S3时，电流从电源正极出发后，分别经过灯泡L1、L2，然后汇合一点后回到电源的负极，所以L1、L2并联；
[3]当同时闭合S1、S2、S3时，电流会不经过灯泡直接流回电源的负极，形成对电源短路，导致损坏电源。
18． 并联 1.5 0.9
【详解】[1]由图可知，电流从电源正极出发，有两条路径，所以两灯并联。
[2]电流表A1测量干路电流，电流表A2测量通过L2的电流。因为并联电路中干路电流大于任一支路的电流，且电流表A2读数是0.6A，所以，电流表A1一定选用大量程，连接了“3A”接线柱，由图乙可知电流表A1的示数是1.5A。
[3]因为
I=I1+I2
所以通过灯L1的电流
I1=I-I2=1.5A-0.6A=0.9A
19． 负电荷 电子 质子
【详解】[1]自然界中只存在两种电荷：正电荷和负电荷。
[2]原子由原子核和绕核转动的电子组成，原子核是由质子和中子组成的，电子带负电，质子带正电。
20． 扩散 摩擦起电/静电 导体
【详解】[1][2][3]走近加油站，会闻到汽油的味道，是因为分子在做无规则运动，这是扩散现象。冬季在加油站不宜整理衣服和头发，因为易发生摩擦起电现象，加油前我们需要触摸加油机上的静电消除器避免因静电引起火灾；因为人体是导体，所以会有瞬间电流由静电消除器流向人体。
21． 扩散 红外线 吸引轻小物体
【详解】[1]分子在永不停息的作物规则，这是分子的扩散现象，在我国新冠肺炎疫情期间，公共场所空气中弥漫着消毒水气味，这是扩散现象。
[2]红外线具有热效应，测温枪是通过接收人体表面辐射出来的红外线来测量体温的。
[3]因为带电体具有吸引轻小物体的性质，所以N95口罩中起阻隔作用的关键层是熔喷布，熔喷布采用静电驻极技术，含有病毒的飞沫靠近熔喷布后，就会被静电吸附在表面。
22．
【详解】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图，如下图所示：
23．
【详解】由实物图知，两灯并联，电流表在L1支路上，开关在干路上，由此画出电路图，如图所示：
24．
【详解】由题意可知，两灯泡并联，电流表只测通过L2的电流，所以电流表与L2串联在支路中，电路连接如下图所示：
25．
【详解】进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，即两个开关同时闭合电路才能接通，只闭合其中任一开关，电路不能连通，故两开关串联后再与电动机串联，如图所示：
26． 见解析
A2 电流表正负接线柱接反了 电流表使用前未调零
【详解】（1）[1]改变两灯的位置，电流从电源正极出发，经过开关S，流过A点、L2、B点、L1再回到电源负极，观察两个灯泡的亮度情况，电路如图所示
（2）[2]如上图连接，闭合开关，观察两灯泡的亮度关系，如果发现仍然是灯L1较亮，灯L2暗一些，这说明小明的解释是错误的。
（3）[3]电流表测电流应与用电器串联，而图中电流表A2与L2并联，故错误的是电流表A2。
（4）[4]如图可知，电流表的指针反向偏转，说明电流表的正负接线柱接反了。
（5）[5]两个电流表均没有故障，量程选择相同且读数过程也没有偏差，而两表读数不一样，可能是电流表使用前没有调零。
27． 断开 大 C
【详解】（1）[1]为了保护电路，在连接电路时，开关要处于断开状态。
[2]电流表要选择合适的量程，选择时选用较大的量程进行试触。
（2）[3]由图甲知，电流表与串联，所以测量通过的电流。
[4]由图乙知，电流表的量程为，分度值为，示数为，即通过该灯的电流是。
（3）[5]电流表的示数为零，灯泡都发光，说明电路时通路状态，是由于电流表短路而造成的，故C符合题意，ABD不符合题意。
故选C。
