小专题三　光学作图

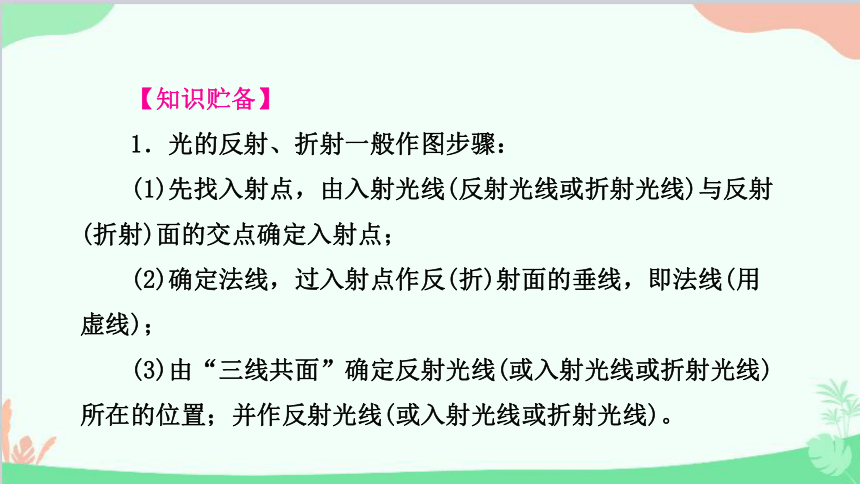

【知识贮备】
1．光的反射、折射一般作图步骤：
(1)先找入射点，由入射光线(反射光线或折射光线)与反射(折射)面的交点确定入射点；
(2)确定法线，过入射点作反(折)射面的垂线，即法线(用虚线)；
(3)由“三线共面”确定反射光线(或入射光线或折射光线)所在的位置；并作反射光线(或入射光线或折射光线)。

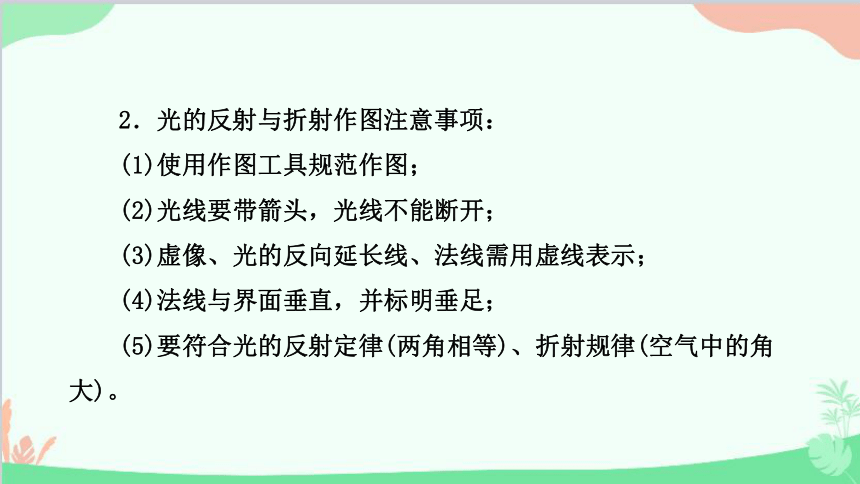

2．光的反射与折射作图注意事项：
(1)使用作图工具规范作图；
(2)光线要带箭头，光线不能断开；
(3)虚像、光的反向延长线、法线需用虚线表示；
(4)法线与界面垂直，并标明垂足；
(5)要符合光的反射定律(两角相等)、折射规律(空气中的角大)。

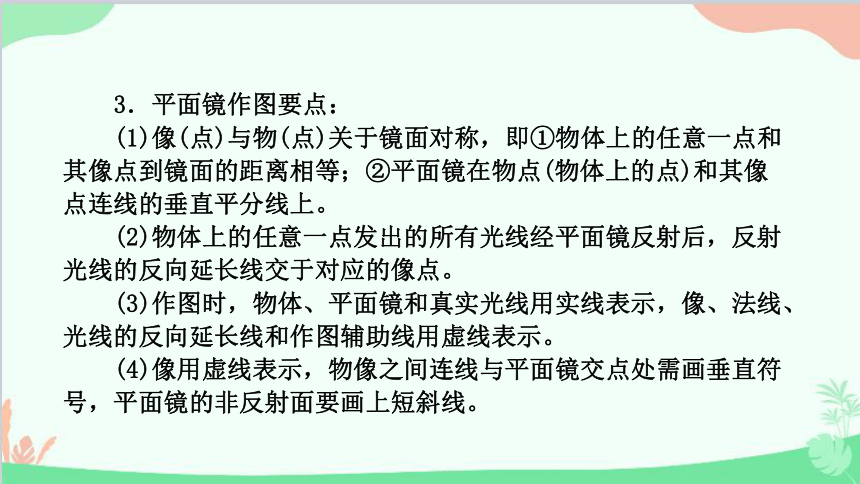

3．平面镜作图要点：
(1)像(点)与物(点)关于镜面对称，即①物体上的任意一点和其像点到镜面的距离相等；②平面镜在物点(物体上的点)和其像点连线的垂直平分线上。
(2)物体上的任意一点发出的所有光线经平面镜反射后，反射光线的反向延长线交于对应的像点。
(3)作图时，物体、平面镜和真实光线用实线表示，像、法线、光线的反向延长线和作图辅助线用虚线表示。
(4)像用虚线表示，物像之间连线与平面镜交点处需画垂直符号，平面镜的非反射面要画上短斜线。
【专题演练】
类型一：光的反射作图

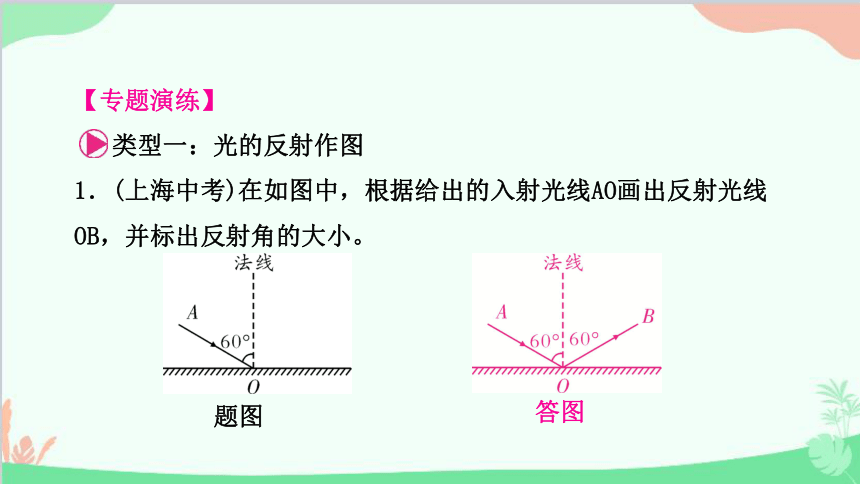

1．(上海中考)在如图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的大小。
题图
答图

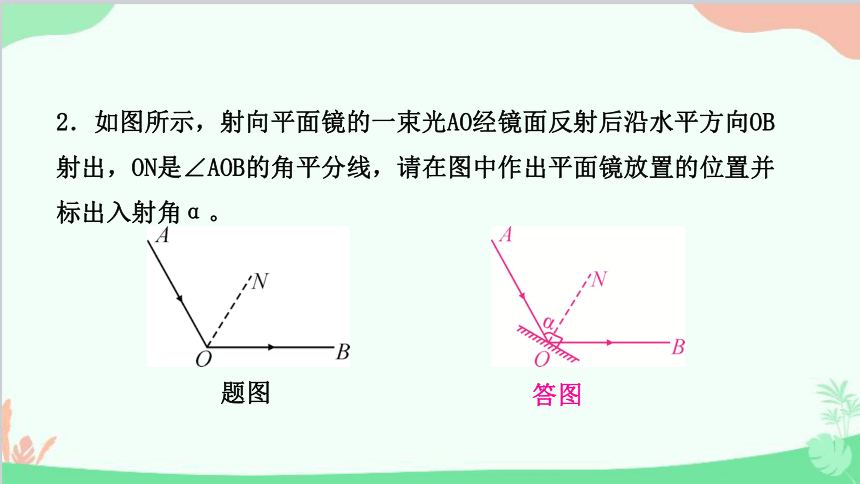

2．如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α。
题图
答图

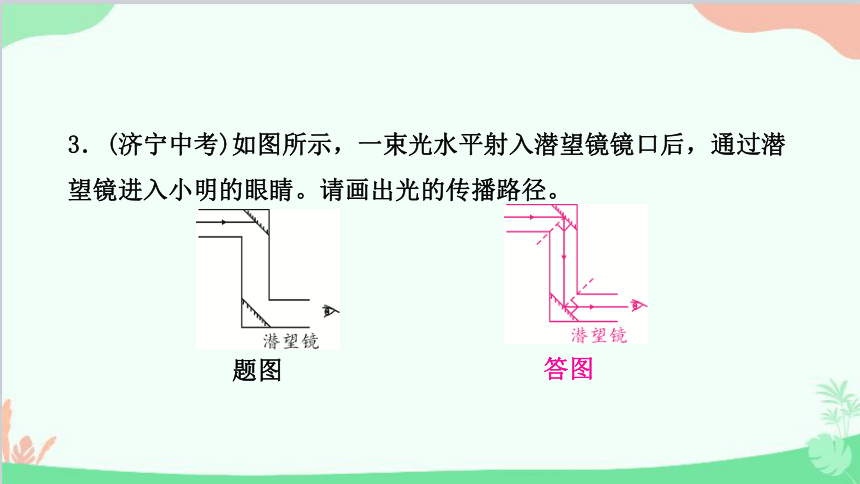

3．(济宁中考)如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。
题图
答图
4．(青岛中考)自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。
题图
答图
类型二：平面镜成像的原理和特点作图
5．(柳州中考)如图所示，一只蜻蜓(用A点表示)停在水池上方。请在图中标出蜻蜓所成的像A′。(要求保留作图痕迹)
6．(铜仁中考)如图所示，A′B′是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
题图
答图
7．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请根据图中反射光线a、b画出点光源S的位置。
题图
答图
8．(南充中考)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
题图
答图
类型三：光的折射作图
9．(柳州中考)在图中大致画出光从玻璃进入空气中的折射光线。
题图
答图
10．如图所示是由点光源S发出的两束光，由水射入空气中，请画出它们的折射光线。
题图
答图
11．(盐城中考)在如图碗中加满水后刚好看到硬币右边缘，画出恰好看到右边缘的一条光路。
题图
答图
类型四：光的反射和折射综合作图
12．(百色中考)一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图所示，请在图中画出它的入射光线和大致的折射光线。
题图　
答图
13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。
题图
答图
14．(贵阳中考)如图所示是一条光线从透明玻璃砖的一面垂直入射的光线，玻璃砖的截面为等腰三角形，顶角为120°。请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
题图
答图
