人教版物理九年级第18章第2节《电功率》 课件（33页ppt）

(共33张PPT)
电功率
第十八章 第２节

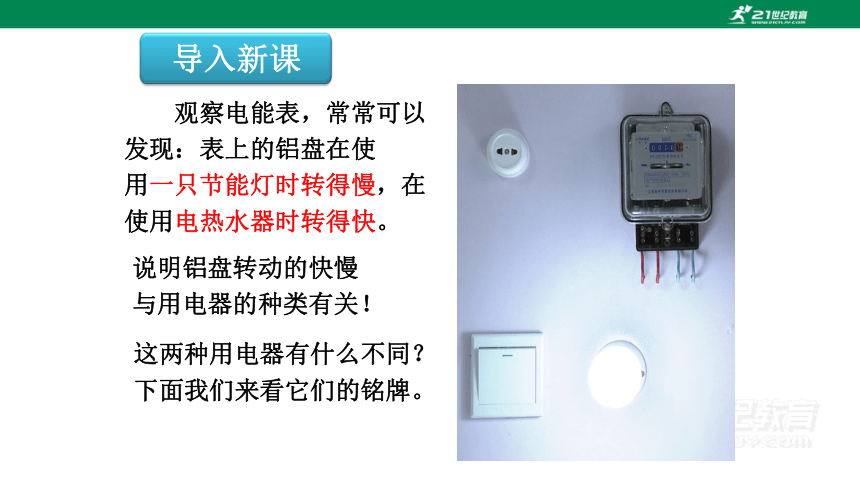

　　观察电能表，常常可以发现：表上的铝盘在使
用一只节能灯时转得慢，在使用电热水器时转得快。
导入新课
说明铝盘转动的快慢
与用电器的种类有关！
这两种用电器有什么不同？
下面我们来看它们的铭牌。
灯泡和热水器铭牌图
热水器
　　节能灯上的“24 W”和电热水器上的“2 200 W”的字样是什么意思
节能灯
1.理解电功率的概念和公式，知道电功率的单位 。
3.能利用电功率解决简单问题
2.理解额定功率的概念，会区分额定功率和实际功率
　　请你比较电流通过用电器时哪个消耗的电能快 ？
用电器 工作时间 消耗电能 1s内消耗电能
甲 电灯 30 s 3000 J
乙 洗衣机 30 s 3600 J
丙 电扇 1 min 3600 J
（1）甲和乙相比：
（２）乙和丙相比：
（３）甲和丙相比：
洗衣机耗电快
洗衣机耗电快
电灯耗电快！
100J
60J

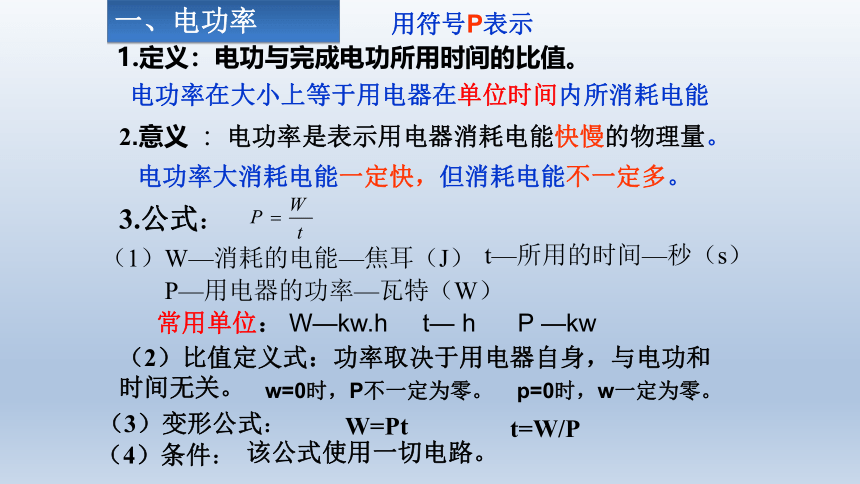

2.意义 ：电功率是表示用电器消耗电能快慢的物理量。
1.定义：电功与完成电功所用时间的比值。
3.公式：
（1）W—消耗的电能—焦耳（J）
t—所用的时间—秒（s）
P—用电器的功率—瓦特（W）
常用单位： W—kw.h t— h P —kw
电功率在大小上等于用电器在单位时间内所消耗电能
用符号P表示
电功率大消耗电能一定快，但消耗电能不一定多。
（2）比值定义式：功率取决于用电器自身，与电功和 时间无关。
w=0时，P不一定为零。
p=0时，w一定为零。
（3）变形公式：
W=Pt
t=W/P
一、电功率
（4）条件：
该公式使用一切电路。

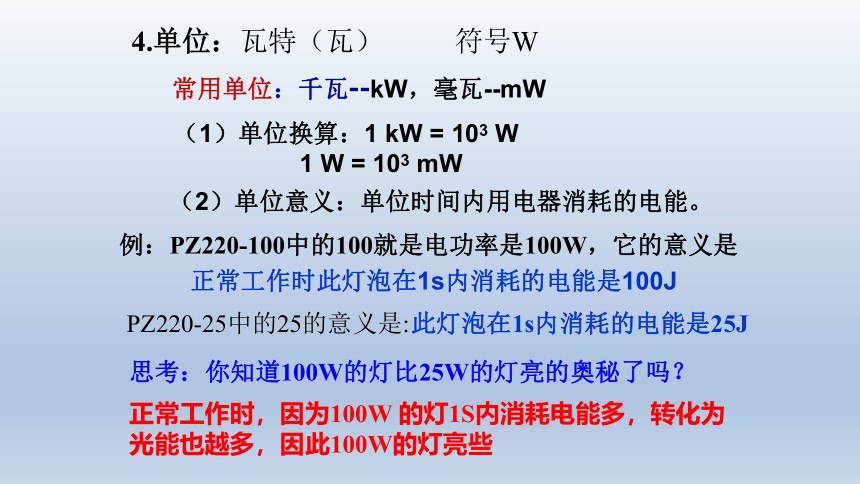

4.单位：瓦特（瓦）
符号W
　　常用单位：千瓦--kW，毫瓦--mW
（1）单位换算：1 kW = 103 W
1 W = 103 mW
（2）单位意义：单位时间内用电器消耗的电能。
例：PZ220-100中的100就是电功率是100W，它的意义是
PZ220-25中的25的意义是:
此灯泡在1s内消耗的电能是25J
正常工作时此灯泡在1s内消耗的电能是100J
思考：你知道100W的灯比25W的灯亮的奥秘了吗？
正常工作时，因为100W 的灯1S内消耗电能多，转化为光能也越多，因此100W的灯亮些

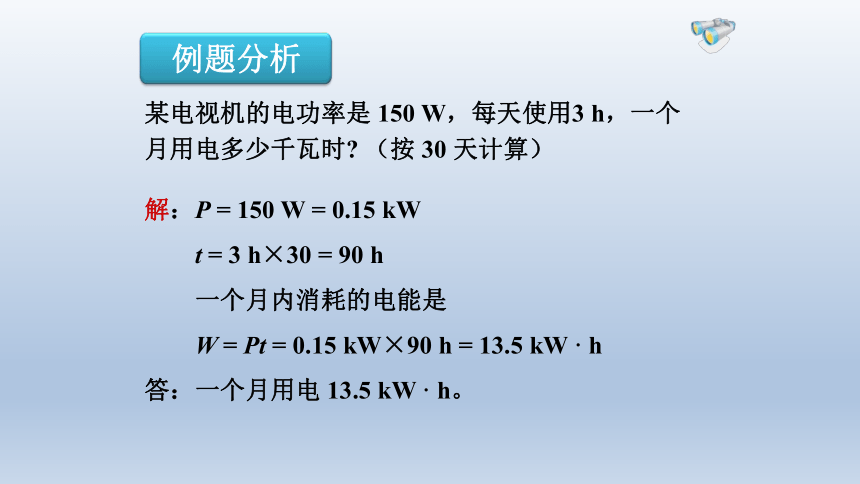

某电视机的电功率是 150 W，每天使用3 h，一个月用电多少千瓦时 （按 30 天计算）
解：P = 150 W = 0.15 kW
　　t = 3 h×30 = 90 h
　　一个月内消耗的电能是
　　W = Pt = 0.15 kW×90 h = 13.5 kW · h
答：一个月用电 13.5 kW · h。
例题分析

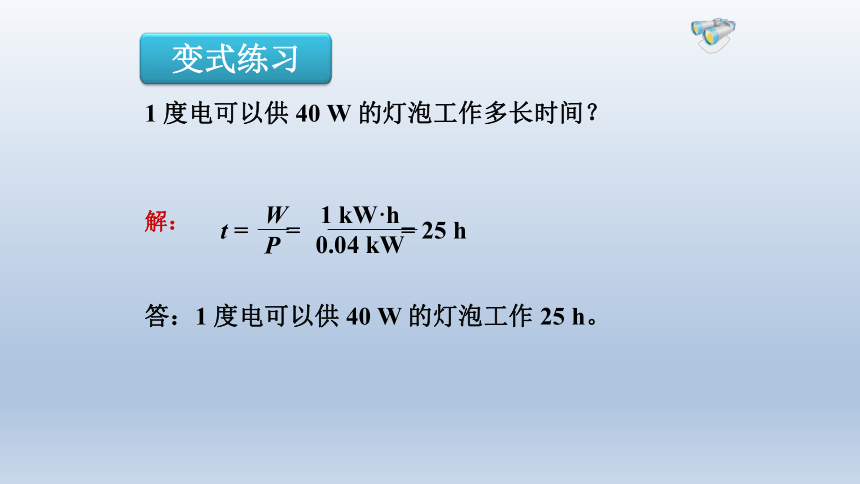

1 度电可以供 40 W 的灯泡工作多长时间？
答：1 度电可以供 40 W 的灯泡工作 25 h。
解：
变式练习
t =　 =　　　　= 25 h
W
P
1 kW·h
0.04 kW
　　各种不同的用电器，电功率各不相同，翻看电器的说明书，我们常常可以看到“电功率”这样的参数。下图为一些家用电器的电功率。
发光二极管的功率大约为50mw
电视机，计算机，电冰箱等大约为200w
空调，微波炉大约为1000w
强调：功率大的用电器做功不一定多。
但做功一定快。
1.从92页的“小资料”中获取信息，你能比较出下列用电器的功率大小吗？
空调 吹风机 电视机 手电筒
2.判断下列说法是否正确，说明理由。
用电器消耗的电能越多，功率越大
用电器消耗的电能时间越短，功率越大
相同时间，用电器消耗的电能越多，功率越大
用电器消耗的电能越快，功率越大
说一说
Χ
√
Χ
√

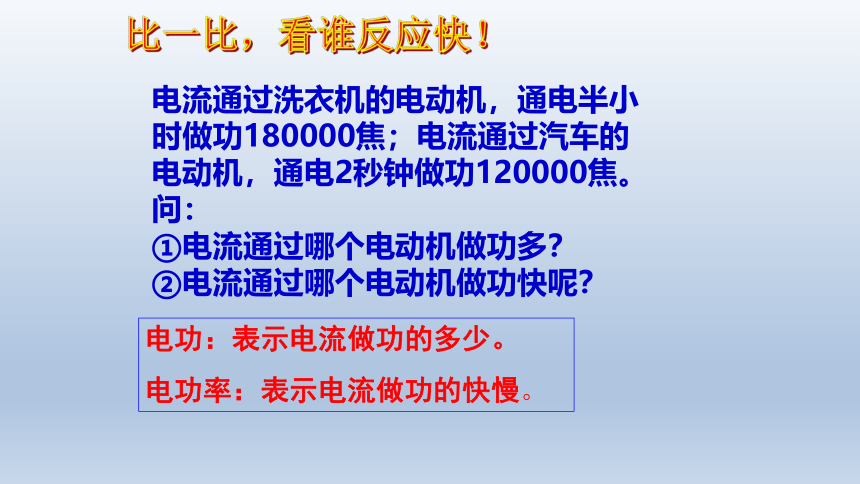

电流通过洗衣机的电动机，通电半小时做功180000焦；电流通过汽车的电动机，通电2秒钟做功120000焦。问：
①电流通过哪个电动机做功多？
②电流通过哪个电动机做功快呢？
电功：表示电流做功的多少。
电功率：表示电流做功的快慢。
比一比，看谁反应快！
P =
W
t
5．决定式：
P =UI
又因为W=UIt，则
思考：如果在 t 这么长的时间内电流做功为W，那么，电功率P 就是
P =UI
（1）U—电压—伏v I—电流—安A P —电功率—w
（2）因素： 功率与所加电压和通过的电流有关。
（5）推导公式：
P =
U2
R
P = I2R
（3）变形式： U= P/I I= P/U
（4）条件： 适用一切电路。
只适用纯电阻电路
一个接在家庭电路中的电吹风，当它吹冷风时，测得电流为200mA，则此时电吹风消耗的电功率是多大？
解: 接在家庭电路中，U=220V I=200mA=0.2A
答：此时电吹风消耗的电功率44W.
P＝UI＝220V×0.2A＝44W
例题分析
练习：课本第95页第1题
（2）kW · h 和 kW 是两个不同物理量的单位。
如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
W = Pt
二、“千瓦时”的来历
P =
W
t
kW · h 是电能的另一个单位
1 千瓦时即功率为 1 kW 的用电器使用 1 h 所消耗的电能。
3.强调：进行计算时单位要对应。
物理量 大单位 小单位
W kW·h J
P kW W
t h s
1.电能单位：
（1）kw是电功率的单位。
2.意义：
1kW · h =3.6×106J
　　1．一台电视机 5 h 耗电 1 度，这台电视机的功率是多少
答：这台电视机的功率是 200 W。
解：
例题分析
P =　　= 　　　　= 0.2 kW = 200 W
W
t
1 kW·h
5 h
2.一位电视记者在讲到某工厂上半年共节电5000kW h的时候，手举一只理发用的电吹风说：“我这只电吹风是500W的，也就是0.5kW， 这个厂节省的电可以开动10000个这样的电吹风。”这位记者错在哪里？
改为：节省的电可供10000个这样的电吹风工作1h。
这位记者的说法混淆了电能和电功率概念。
40W的灯
发光就一定比25W
的灯更亮吗？
思考
　　取一个标有“2.5 V 0.5 W”的电灯泡。把它接在2.5 V的电路中，它正常发光。再把它分别接在1.5 V和3 V的电路中，观察并比较它们的亮度。
　　说明用电器消耗的电功率随着它两端电压的改变而改变。
演示实验
　　现象：在电压为 2.5 V 时，灯泡正常发光；在低于 2.5 V 时，灯泡发光暗淡；在高于 3 V 时，灯泡强烈发光。
结论：灯泡的亮暗程度是由实际电功率的大小决定的。
1．额定电压：用电器正常工作时的电压。
额定功率：用电器在额定电压下工作时的功率。
P额
U额
U实
P实
2．实际电压：实际加在用电器两端的电压。
　 实际功率：用电器在实际电压下工作时的功率。
三、额定电压、额定功率
3．实际功率与额定功率的关系：
4．说明：（1）同一个用电器的额定功率只有一个且不变。实际功率有很多个，随电压的改变而变化。
（2）只有在额定电压下用电器才能正常工作。
（1）U实 = U额，则 P实 = P额；用电器正常工作。
（2）U实 > U额，则 P实 > P额；可能烧毁用电器。
（3）U实 < U额，则 P实 < P额；用电器不能正常工作。
（3）灯泡亮度由实际功率决定，与额定功率无关。
　　一种彩色灯泡的额定电压是 36 V，要接在 220 V 的电路中，要串联多少个这种灯泡才行
　　因不能超过额定电压，所以应该串联 7个这种灯泡。
解：
练一练
≈ 6.1
n =
220 V
36 V
练习：课本第95页第3题
光 明 牌
PZ220V 25W
PZ表示普通照明（普照）的拼音缩写
220V表示它的额定电压为220V，
25W表示它的额定功率为25W。
（1）计算额定电流：
5.灯泡铭牌问题
（2）计算正常工作的电阻：
（3）已知正常发光时间求消耗电能：
（4）知实际电压求实际功率：
a.灯泡电阻不变
（5）比较灯泡亮度：
b.电压变为原来的1/n，功率变为原来的1/n2
a.串联电路，P额小R大P实大，灯亮。
b.并联电路，P额大R小P实大，灯亮。
I= P/U
R=
U2
P
W = Pt
（U额相同，P大R小）
串联电路中更亮的灯泡，在并联电路中会变暗。
练习：一个灯泡上标有“220V-40W”字样
220V表示＿＿＿＿＿＿＿＿＿＿＿
40W表示＿＿＿＿＿＿＿＿＿＿＿＿
（1）额定电流为___________
（3）若U＝230V，则P＿＿40W
（2）电阻为_____________
（4）若U=110V，则P=＿＿＿W
灯泡的额定电压为220V
灯泡的额定功率为40W
1210Ω
2
11
A
＞
10
练一练
（5）此灯泡正常发光10 h，消耗 电能。
0.4KWh
（6）把 “220V、60W”的灯泡与这盏电灯并联在220V的电路中,_____灯亮些。
60w
（7）把 “220V、60W”的灯泡与这盏电灯串联在220V的电路中,_____灯亮些。
40w
2.伏安法间接测量：
电功率P和电压U、电流I的关系：P=UI
四、电功率的测量
1.直接测量：利用专用的功率表
用电压表和电流表分别
测量出用电器两端的电压
和通过的电流，就可以知
道用电器的实际功率。
3.电能表间接测量：
电路中只有一个用电器，并知道时间和这段时间消耗的电能，注意单位统一。
W电=n/N
若小明只让家中一个用电器工作，观察到1分钟内电能表的转盘转了60转，则该用电器在1分钟内消耗　　KW·h的电能,也就是 J的电能　　
你能根据上面的数据计算出该用电器的电功率吗？
练一练
0.1
3.6x105
例1、 R1 和R2串联，R1：R2 =3：2，则电流通过R1、R2 的功率之比为多少？
解：根据公式P=I2 R
又因为在串联电路中I1=I2
所以P1：P2=R1：R2=3：2
五、串并联电路新特点
1.串联电路新特点:
（1） P1：P2=R1：R2
W1：W2=R1：R2
（2） P=P1+P2
W= W1+W2
例2.R1、R2并联，R1：R2 =3：2，则电流通过R1、R2 的功率之比为多少？
解：根据公式P=U2 /R
又因为在并联电路中U1=U2
所以P1：P2=R2：R1=2：3
2.并联电路新特点:
（1） P1：P2= R2 ：R1
W1：W2=R2 ：R1
（2） P=P1+P2
W= W1+W2
3.电功率的计算方法:
（1）利用公式:
（2）利用铭牌:
（3）利用电能表:
课堂小结
一、电功率
1、定义：
2、意义：
3、公式：
4、单位：
5、乘积式：
二、“千瓦时”的来历
1 千瓦时可以看作功率为 1 kW 的用电器使用 1 h 所消耗的电能。
三、额定电压、额定功率
四、电功率的测量
五、串并联电路新特点
1.下列关于电功率的说法正确的是（　　）
A.电功率越大，电流做功越多；
B.电功率越大，电流做功越快；
C.电流做功时间越短，电功率越大；
D.电流做功时间越长，电功率越大
课堂达标
B
变形：关于电功和电功率的说法，正确的是（　）
A. 电流做功越多，功率越大；
B. 电流做同样多的功，用的时间越长，功率越大；
C. 电流做功时间越短，功率越大；
D. 相同时间内，做功越多，功率越大；
D
点拨：解决该类题的方法：凡是出现大小、多少、
正反比都要用“控制变量法”。
2.下列是电功率单位的是（ ）
A．J/S B．J C．V D．kWh
3.某电动机的功率是50W表示的物理意义是（ ）。
A
该电动机1S内消耗的电能是50J
谢谢
