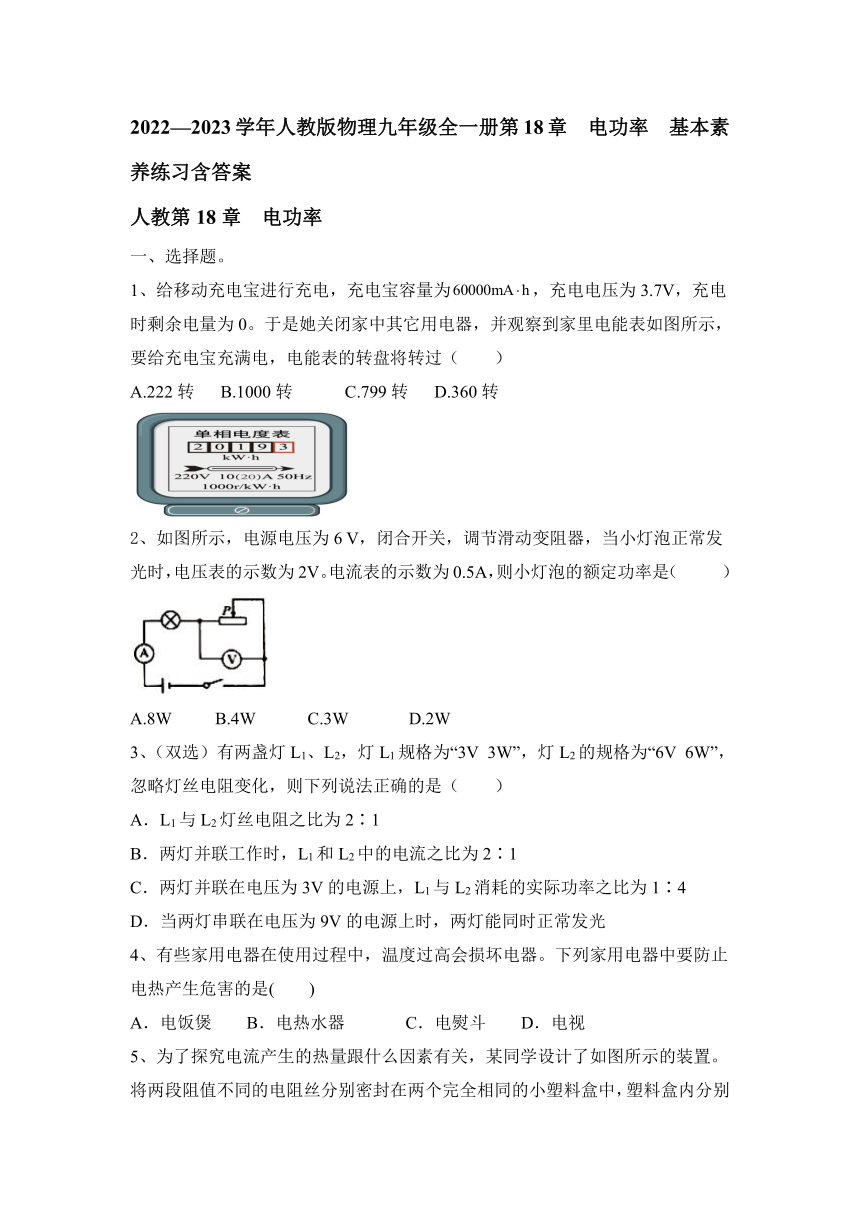

2022—2023学年人教版物理九年级全一册第18章 电功率 基本素养练习(含答案)

2022—2023学年人教版物理九年级全一册第18章 电功率 基本素养练习含答案
人教第18章 电功率
一、选择题。
1、给移动充电宝进行充电，充电宝容量为，充电电压为3.7V，充电时剩余电量为0。于是她关闭家中其它用电器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过（　　）
A.222转 B.1000转 C.799转 D.360转
2、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。电流表的示数为0.5A，则小灯泡的额定功率是（ ）
A.8W B.4W C.3W D.2W
3、（双选）有两盏灯L1、L2，灯L1规格为“3V 3W”，灯L2的规格为“6V 6W”，忽略灯丝电阻变化，则下列说法正确的是（　　）
A．L1与L2灯丝电阻之比为2∶1
B．两灯并联工作时，L1和L2中的电流之比为2∶1
C．两灯并联在电压为3V的电源上，L1与L2消耗的实际功率之比为1∶4
D．当两灯串联在电压为9V的电源上时，两灯能同时正常发光
4、有些家用电器在使用过程中，温度过高会损坏电器。下列家用电器中要防止电热产生危害的是(　　)
A．电饭煲 B．电热水器 C．电熨斗 D．电视

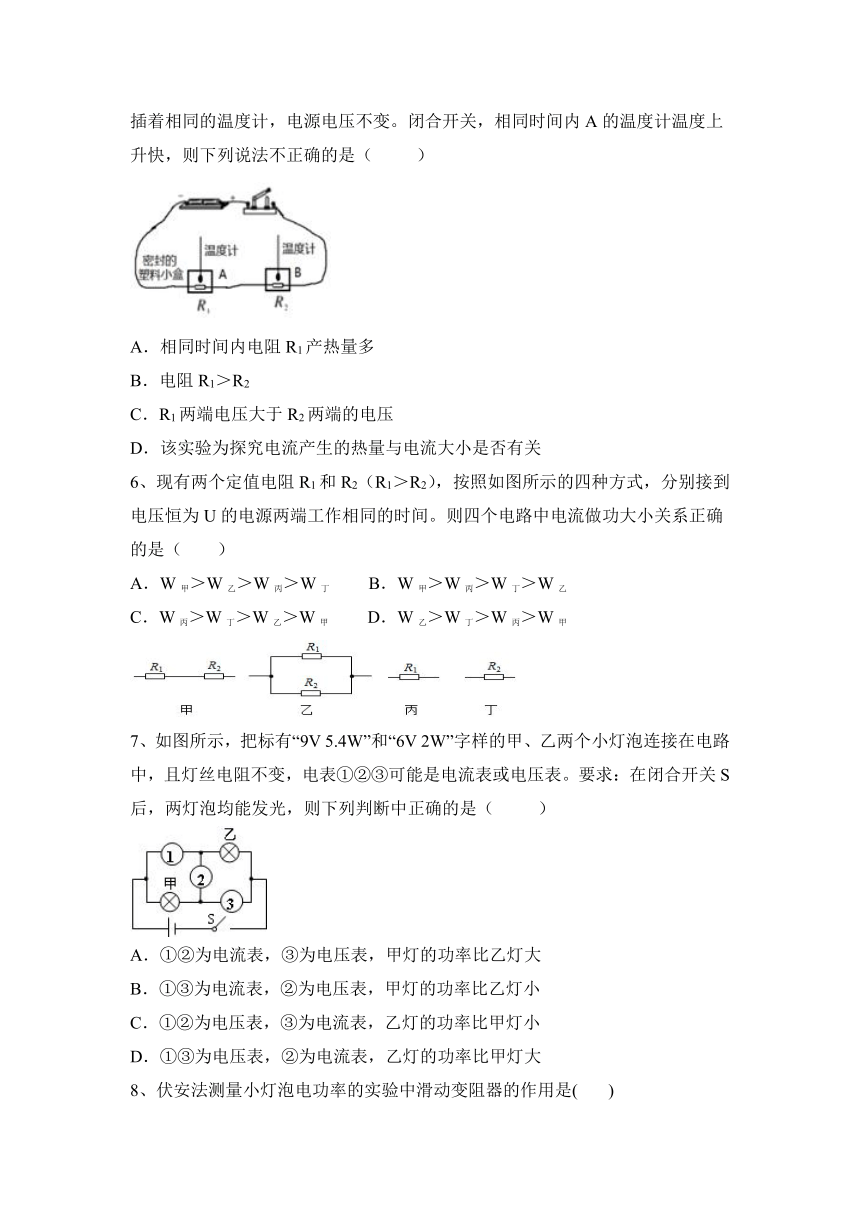

5、为了探究电流产生的热量跟什么因素有关，某同学设计了如图所示的装置。将两段阻值不同的电阻丝分别密封在两个完全相同的小塑料盒中，塑料盒内分别插着相同的温度计，电源电压不变。闭合开关，相同时间内A的温度计温度上升快，则下列说法不正确的是（ ）
A．相同时间内电阻R1产热量多
B．电阻R1＞R2
C．R1两端电压大于R2两端的电压
D．该实验为探究电流产生的热量与电流大小是否有关
6、现有两个定值电阻R1和R2（R1＞R2），按照如图所示的四种方式，分别接到电压恒为U的电源两端工作相同的时间。则四个电路中电流做功大小关系正确的是（　　）
A．W甲＞W乙＞W丙＞W丁 B．W甲＞W丙＞W丁＞W乙
C．W丙＞W丁＞W乙＞W甲 D．W乙＞W丁＞W丙＞W甲
7、如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。要求：在闭合开关S后，两灯泡均能发光，则下列判断中正确的是（ ）
A．①②为电流表，③为电压表，甲灯的功率比乙灯大
B．①③为电流表，②为电压表，甲灯的功率比乙灯小
C．①②为电压表，③为电流表，乙灯的功率比甲灯小
D．①③为电压表，②为电流表，乙灯的功率比甲灯大
8、伏安法测量小灯泡电功率的实验中滑动变阻器的作用是( )
A．改变小灯泡额定电流 B．改变小灯泡的额定电压
C．改变电源电压 D．改变小灯泡的实际电压

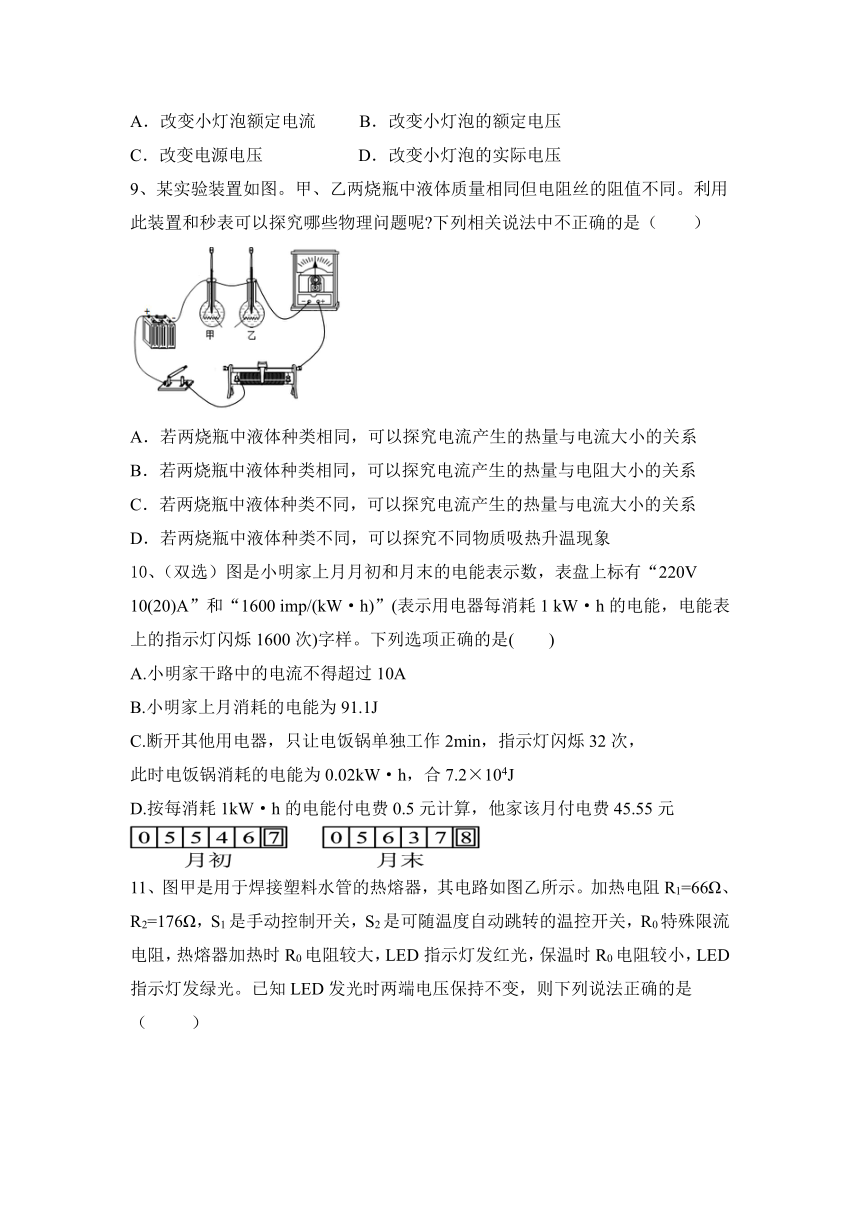

9、某实验装置如图。甲、乙两烧瓶中液体质量相同但电阻丝的阻值不同。利用此装置和秒表可以探究哪些物理问题呢 下列相关说法中不正确的是（ ）
A．若两烧瓶中液体种类相同，可以探究电流产生的热量与电流大小的关系
B．若两烧瓶中液体种类相同，可以探究电流产生的热量与电阻大小的关系
C．若两烧瓶中液体种类不同，可以探究电流产生的热量与电流大小的关系
D．若两烧瓶中液体种类不同，可以探究不同物质吸热升温现象
10、（双选）图是小明家上月月初和月末的电能表示数，表盘上标有“220V　10(20)A”和“1600 imp/(kW·h)”(表示用电器每消耗1 kW·h的电能，电能表上的指示灯闪烁1600次)字样。下列选项正确的是(　　)
A.小明家干路中的电流不得超过10A
B.小明家上月消耗的电能为91.1J
C.断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，
此时电饭锅消耗的电能为0.02kW·h，合7.2×104J
D.按每消耗1kW·h的电能付电费0.5元计算，他家该月付电费45.55元

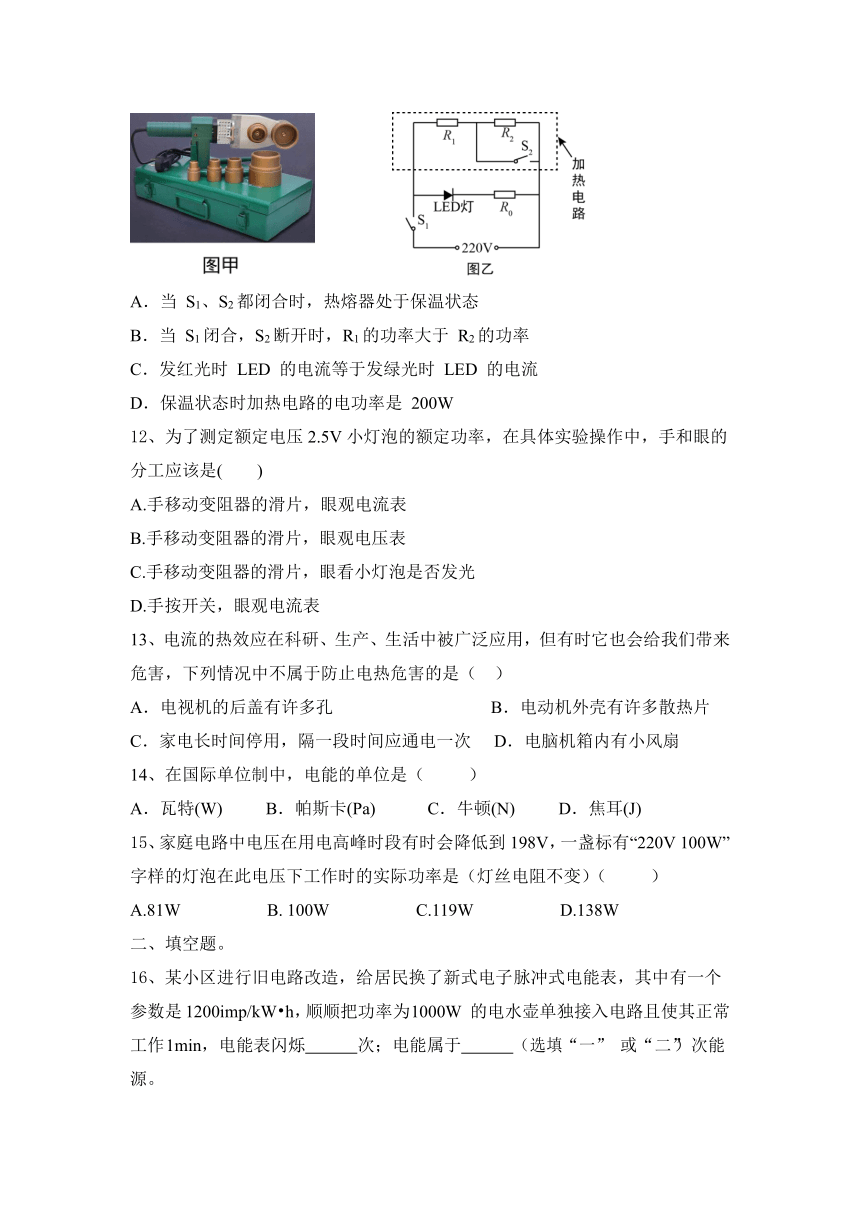

11、图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0特殊限流电阻，热熔器加热时R0电阻较大，LED指示灯发红光，保温时R0电阻较小，LED指示灯发绿光。已知LED发光时两端电压保持不变，则下列说法正确的是（ ）
　　　　
A．当 S1、S2都闭合时，热熔器处于保温状态
B．当 S1闭合，S2断开时，R1的功率大于 R2的功率
C．发红光时 LED 的电流等于发绿光时 LED 的电流
D．保温状态时加热电路的电功率是 200W
12、为了测定额定电压2.5V小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是(　　)
A.手移动变阻器的滑片，眼观电流表
B.手移动变阻器的滑片，眼观电压表
C.手移动变阻器的滑片，眼看小灯泡是否发光
D.手按开关，眼观电流表
13、电流的热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是（）
A．电视机的后盖有许多孔 B．电动机外壳有许多散热片
C．家电长时间停用，隔一段时间应通电一次 D．电脑机箱内有小风扇
14、在国际单位制中，电能的单位是（ ）
A．瓦特(W) B．帕斯卡(Pa) C．牛顿(N) D．焦耳(J)
15、家庭电路中电压在用电高峰时段有时会降低到198V，一盏标有“220V 100W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变）（ ）
A.81W B. 100W C.119W D.138W
二、填空题。
16、某小区进行旧电路改造，给居民换了新式电子脉冲式电能表，其中有一个参数是 1200imp/kW h，顺顺把功率为 1000W 的电水壶单独接入电路且使其正常工作 1min，电能表闪烁 次；电能属于 （选填“一” 或“二”）次能源。

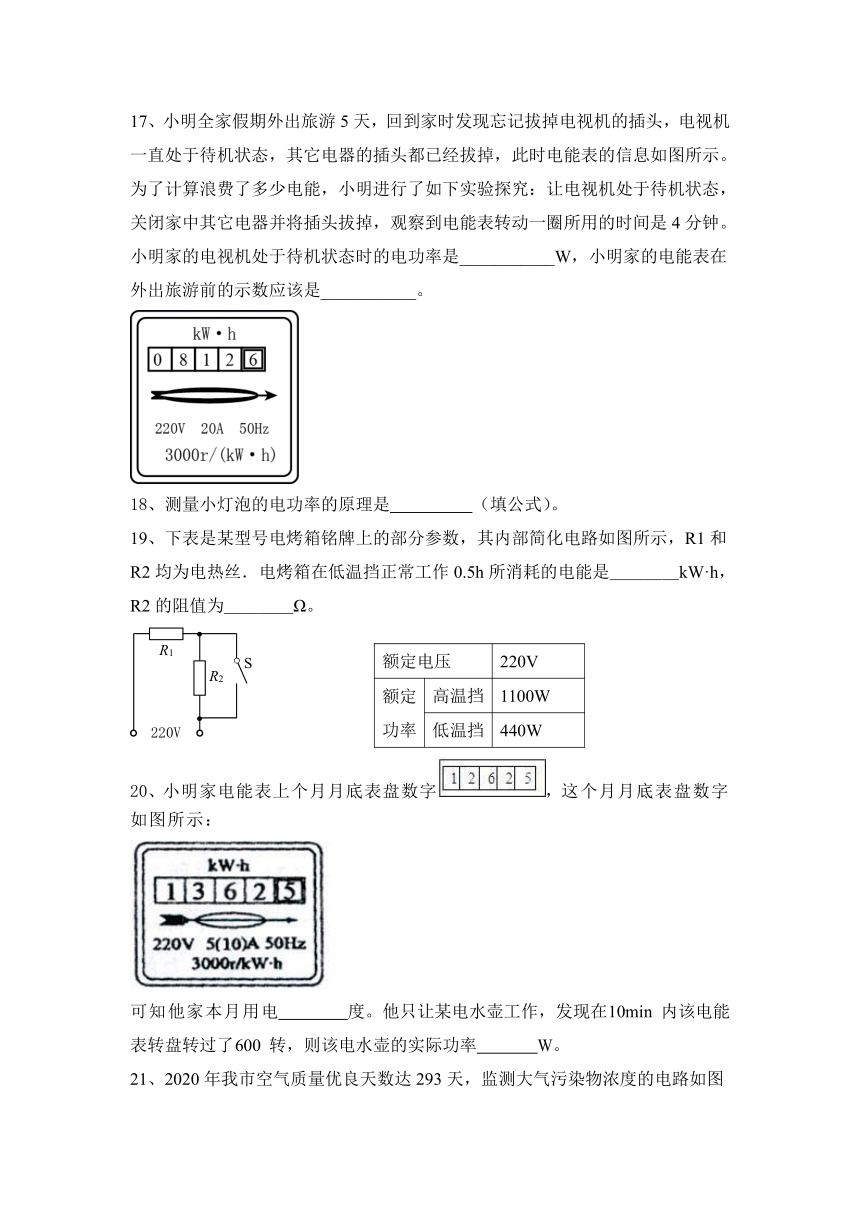

17、小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其它电器的插头都已经拔掉，此时电能表的信息如图所示。为了计算浪费了多少电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其它电器并将插头拔掉，观察到电能表转动一圈所用的时间是4分钟。小明家的电视机处于待机状态时的电功率是___________W，小明家的电能表在外出旅游前的示数应该是___________。
18、测量小灯泡的电功率的原理是 （填公式）。
19、下表是某型号电烤箱铭牌上的部分参数，其内部简化电路如图所示，R1和R2均为电热丝．电烤箱在低温挡正常工作0.5h所消耗的电能是＿＿＿＿kW·h，R2的阻值为＿＿＿＿Ω。
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
20、小明家电能表上个月月底表盘数字 ，这个月月底表盘数字如图所示：
可知他家本月用电 度。他只让某电水壶工作，发现在 10min 内该电能表转盘转过了 600 转，则该电水壶的实际功率 W。
21、2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如图甲所示，R为气敏电阻，其材料一般为______（填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中______表，此过程中电路总功率______（填“变大”“变小”或“不变”）。
22、在连接实验电路的过程中，开关必须是 (选填“断开”或“闭合”)的，闭合开关实验前应将滑动变阻器接入电路的阻值调到 。
23、两电阻R1=6Ω，R2=9Ω，只将它们串联接在电源电压恒为6V的电路中，通过R1的电流I1=＿＿＿A，此时R1、R2两端的电压之比U1:U2=＿＿＿；若将R1、R2改为并联接在原电路中，R1、R2在相同时间内产生的电热之比Q1:Q2=＿＿＿。
三、实验题。
24、如图甲所示，是小华做“测定小灯泡电功率”实验的实物电路图，电源电压为3V，小灯泡的额定电压为2.5V。
用笔画线替代导线，将实物电路连接完整。
接通电路的最后一根导线时，灯泡立即发出很亮的光，则接线时存在的不规范或不妥当之处是：
① 。
② 。
小灯泡正常发光时，电流表的示数如图乙所示，示数为 A，小灯泡的额定功率为 W。
如图丙所示，是小明在老师的帮助下测得的一额定电压为3V的LED灯的电流－电压图象。由图象可知，该LED灯的额定功率为 W。额定电压下工作时，LED灯比小灯泡亮得多，试对此现象进行解释：
。
25、在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于_________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是_________________________。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________
四、计算题。
26、如图所示，是电饭锅内部电路简图，它有“高温烧煮”和“保温”两档，由温控开关自动控制。煮饭时，先按下温控开关按钮，当达到设定温度（饭已煮熟）时，按钮会自动弹起。电饭锅及电路简图如图所示，铭牌如表，请你解答以下问题：
（1） 当温控开关闭合后，电饭锅处于“高温烧煮”档还是“保温”档？
（2） 求R1的阻值。
额定电压 高温烧煮功率 保温时电路总功率 频率
220V 880W 44W 50Hz
27、如图所示电路中，电阻Rl的阻值为2 Ω，当开关闭合后，电压表V1的示数为1 V，V2的示数为2 V。求：
（1）电源两端的电压；
（2）通过R1的电流和R2的阻值；
（3）R2在1 min内产生的热量。
2022—2023学年人教版物理九年级全一册第18章 电功率 基本素养练习含答案
人教第18章 电功率
一、选择题。
1、给移动充电宝进行充电，充电宝容量为，充电电压为3.7V，充电时剩余电量为0。于是她关闭家中其它用电器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过（　　）
A.222转 B.1000转 C.799转 D.360转
【答案】A
2、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。电流表的示数为0.5A，则小灯泡的额定功率是（ ）
A.8W B.4W C.3W D.2W
【答案】D
3、（双选）有两盏灯L1、L2，灯L1规格为“3V 3W”，灯L2的规格为“6V 6W”，忽略灯丝电阻变化，则下列说法正确的是（　　）
A．L1与L2灯丝电阻之比为2∶1
B．两灯并联工作时，L1和L2中的电流之比为2∶1
C．两灯并联在电压为3V的电源上，L1与L2消耗的实际功率之比为1∶4
D．当两灯串联在电压为9V的电源上时，两灯能同时正常发光
【答案】BD
4、有些家用电器在使用过程中，温度过高会损坏电器。下列家用电器中要防止电热产生危害的是(　　)
A．电饭煲 B．电热水器 C．电熨斗 D．电视
【答案】D
5、为了探究电流产生的热量跟什么因素有关，某同学设计了如图所示的装置。将两段阻值不同的电阻丝分别密封在两个完全相同的小塑料盒中，塑料盒内分别插着相同的温度计，电源电压不变。闭合开关，相同时间内A的温度计温度上升快，则下列说法不正确的是（ ）
A．相同时间内电阻R1产热量多
B．电阻R1＞R2
C．R1两端电压大于R2两端的电压
D．该实验为探究电流产生的热量与电流大小是否有关
【答案】D
6、现有两个定值电阻R1和R2（R1＞R2），按照如图所示的四种方式，分别接到电压恒为U的电源两端工作相同的时间。则四个电路中电流做功大小关系正确的是（　　）
A．W甲＞W乙＞W丙＞W丁 B．W甲＞W丙＞W丁＞W乙
C．W丙＞W丁＞W乙＞W甲 D．W乙＞W丁＞W丙＞W甲
【答案】D
7、如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。要求：在闭合开关S后，两灯泡均能发光，则下列判断中正确的是（ ）
A．①②为电流表，③为电压表，甲灯的功率比乙灯大
B．①③为电流表，②为电压表，甲灯的功率比乙灯小
C．①②为电压表，③为电流表，乙灯的功率比甲灯小
D．①③为电压表，②为电流表，乙灯的功率比甲灯大
【答案】D
8、伏安法测量小灯泡电功率的实验中滑动变阻器的作用是( )
A．改变小灯泡额定电流 B．改变小灯泡的额定电压
C．改变电源电压 D．改变小灯泡的实际电压
【答案】D
9、某实验装置如图。甲、乙两烧瓶中液体质量相同但电阻丝的阻值不同。利用此装置和秒表可以探究哪些物理问题呢 下列相关说法中不正确的是（ ）
A．若两烧瓶中液体种类相同，可以探究电流产生的热量与电流大小的关系
B．若两烧瓶中液体种类相同，可以探究电流产生的热量与电阻大小的关系
C．若两烧瓶中液体种类不同，可以探究电流产生的热量与电流大小的关系
D．若两烧瓶中液体种类不同，可以探究不同物质吸热升温现象
【答案】D
10、（双选）图是小明家上月月初和月末的电能表示数，表盘上标有“220V　10(20)A”和“1600 imp/(kW·h)”(表示用电器每消耗1 kW·h的电能，电能表上的指示灯闪烁1600次)字样。下列选项正确的是(　　)
A.小明家干路中的电流不得超过10A
B.小明家上月消耗的电能为91.1J
C.断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，
此时电饭锅消耗的电能为0.02kW·h，合7.2×104J
D.按每消耗1kW·h的电能付电费0.5元计算，他家该月付电费45.55元
【答案】CD
11、图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0特殊限流电阻，热熔器加热时R0电阻较大，LED指示灯发红光，保温时R0电阻较小，LED指示灯发绿光。已知LED发光时两端电压保持不变，则下列说法正确的是（ ）
　　　　
A．当 S1、S2都闭合时，热熔器处于保温状态
B．当 S1闭合，S2断开时，R1的功率大于 R2的功率
C．发红光时 LED 的电流等于发绿光时 LED 的电流
D．保温状态时加热电路的电功率是 200W
【答案】D
12、为了测定额定电压2.5V小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是(　　)
A.手移动变阻器的滑片，眼观电流表
B.手移动变阻器的滑片，眼观电压表
C.手移动变阻器的滑片，眼看小灯泡是否发光
D.手按开关，眼观电流表
【答案】B
13、电流的热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是（）
A．电视机的后盖有许多孔 B．电动机外壳有许多散热片
C．家电长时间停用，隔一段时间应通电一次 D．电脑机箱内有小风扇
【答案】C
14、在国际单位制中，电能的单位是（ ）
A．瓦特(W) B．帕斯卡(Pa) C．牛顿(N) D．焦耳(J)
【答案】B
15、家庭电路中电压在用电高峰时段有时会降低到198V，一盏标有“220V 100W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变）（ ）
A.81W B. 100W C.119W D.138W
【答案】A
二、填空题。
16、某小区进行旧电路改造，给居民换了新式电子脉冲式电能表，其中有一个参数是 1200imp/kW h，顺顺把功率为 1000W 的电水壶单独接入电路且使其正常工作 1min，电能表闪烁 次；电能属于 （选填“一” 或“二”）次能源。
【答案】20；二
17、小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其它电器的插头都已经拔掉，此时电能表的信息如图所示。为了计算浪费了多少电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其它电器并将插头拔掉，观察到电能表转动一圈所用的时间是4分钟。小明家的电视机处于待机状态时的电功率是___________W，小明家的电能表在外出旅游前的示数应该是___________。
【答案】5 08120
18、测量小灯泡的电功率的原理是 （填公式）。
【答案】P=UI
19、下表是某型号电烤箱铭牌上的部分参数，其内部简化电路如图所示，R1和R2均为电热丝．电烤箱在低温挡正常工作0.5h所消耗的电能是＿＿＿＿kW·h，R2的阻值为＿＿＿＿Ω。
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
【答案】0.22 66
20、小明家电能表上个月月底表盘数字 ，这个月月底表盘数字如图所示：
可知他家本月用电 度。他只让某电水壶工作，发现在 10min 内该电能表转盘转过了 600 转，则该电水壶的实际功率 W。
【答案】100；1200
21、2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如图甲所示，R为气敏电阻，其材料一般为______（填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中______表，此过程中电路总功率______（填“变大”“变小”或“不变”）。
【答案】半导体 电流 变大
22、在连接实验电路的过程中，开关必须是 (选填“断开”或“闭合”)的，闭合开关实验前应将滑动变阻器接入电路的阻值调到 。
【答案】断开； 大
23、两电阻R1=6Ω，R2=9Ω，只将它们串联接在电源电压恒为6V的电路中，通过R1的电流I1=＿＿＿A，此时R1、R2两端的电压之比U1:U2=＿＿＿；若将R1、R2改为并联接在原电路中，R1、R2在相同时间内产生的电热之比Q1:Q2=＿＿＿。
【答案】0.4 2:3 3:2
三、实验题。
24、如图甲所示，是小华做“测定小灯泡电功率”实验的实物电路图，电源电压为3V，小灯泡的额定电压为2.5V。
用笔画线替代导线，将实物电路连接完整。
接通电路的最后一根导线时，灯泡立即发出很亮的光，则接线时存在的不规范或不妥当之处是：
① 。
② 。
小灯泡正常发光时，电流表的示数如图乙所示，示数为 A，小灯泡的额定功率为 W。
如图丙所示，是小明在老师的帮助下测得的一额定电压为3V的LED灯的电流－电压图象。由图象可知，该LED灯的额定功率为 W。额定电压下工作时，LED灯比小灯泡亮得多，试对此现象进行解释：
。
【答案】
①连接电路时，开关没有断开
②开关闭合前，滑动变阻器的滑片没有移到阻值最大端
0.3 7.5 0.0072 LED灯将电能转化为光能的效率比小灯泡高得多
25、在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于_________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是_________________________。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________
【答案】（1）灯泡的亮度
（2）电流大小 无法控制灯两端的电压，利用利用滑动变阻器保护电路
（3）在电流和通电时间相同时，导体两端电压越高，电流做功越多
（4）灯泡两端电压改变时，通过灯泡的电流也发生了变化，没有利用控制变量的物理方法
四、计算题。
26、如图所示，是电饭锅内部电路简图，它有“高温烧煮”和“保温”两档，由温控开关自动控制。煮饭时，先按下温控开关按钮，当达到设定温度（饭已煮熟）时，按钮会自动弹起。电饭锅及电路简图如图所示，铭牌如表，请你解答以下问题：
（1） 当温控开关闭合后，电饭锅处于“高温烧煮”档还是“保温”档？
（2） 求R1的阻值。
额定电压 高温烧煮功率 保温时电路总功率 频率
220V 880W 44W 50Hz
【答案】（1）“高温烧煮”档； （2）55
27、如图所示电路中，电阻Rl的阻值为2 Ω，当开关闭合后，电压表V1的示数为1 V，V2的示数为2 V。求：
（1）电源两端的电压；
（2）通过R1的电流和R2的阻值；
（3）R2在1 min内产生的热量。
【答案及解析】由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压。
（1）串联电路中总电压等于各分电压之和，电源的电压为：U=U1+U2=1V+2V=3V；
（2）通过R1的电流：I1==0.5A，因串联电路中各处的电流相等，则I2=I1=0.5A；
电阻R2的阻值：R2==4Ω。
（3）R2在1min内产生的热量Q2=I22R2t=（0.5A）2×4Ω×60s=60J。
答：（1）电源两端的电压为3V；
（2）通过R1的电流为0.5A，R2的阻值为4Ω；
（3）R2在1min内产生的热量为60J。
