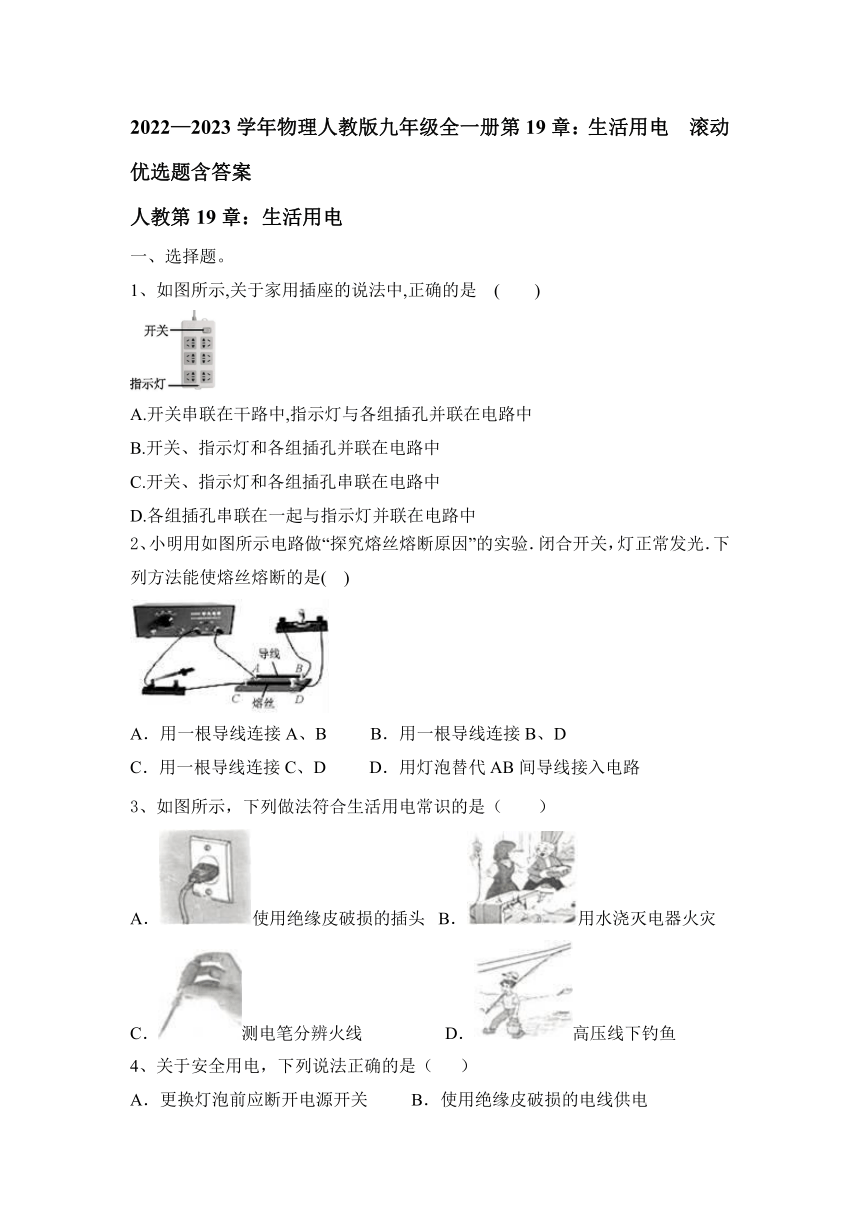

2022—2023学年物理人教版九年级全一册第19章：生活用电 滚动优选题(含答案)

2022—2023学年物理人教版九年级全一册第19章：生活用电 滚动优选题含答案
人教第19章：生活用电
一、选择题。
1、如图所示,关于家用插座的说法中,正确的是 (　　)
A.开关串联在干路中,指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中
2、小明用如图所示电路做“探究熔丝熔断原因”的实验．闭合开关，灯正常发光．下列方法能使熔丝熔断的是( )
A．用一根导线连接A、B B．用一根导线连接B、D
C．用一根导线连接C、D D．用灯泡替代AB间导线接入电路
3、如图所示，下列做法符合生活用电常识的是（　　）
A．使用绝缘皮破损的插头 B．用水浇灭电器火灾
C．测电笔分辨火线 D．高压线下钓鱼
4、关于安全用电，下列说法正确的是（ ）
A．更换灯泡前应断开电源开关 B．使用绝缘皮破损的电线供电
C．在高压输电线附近放风筝 D．用湿抹布擦发光的灯泡

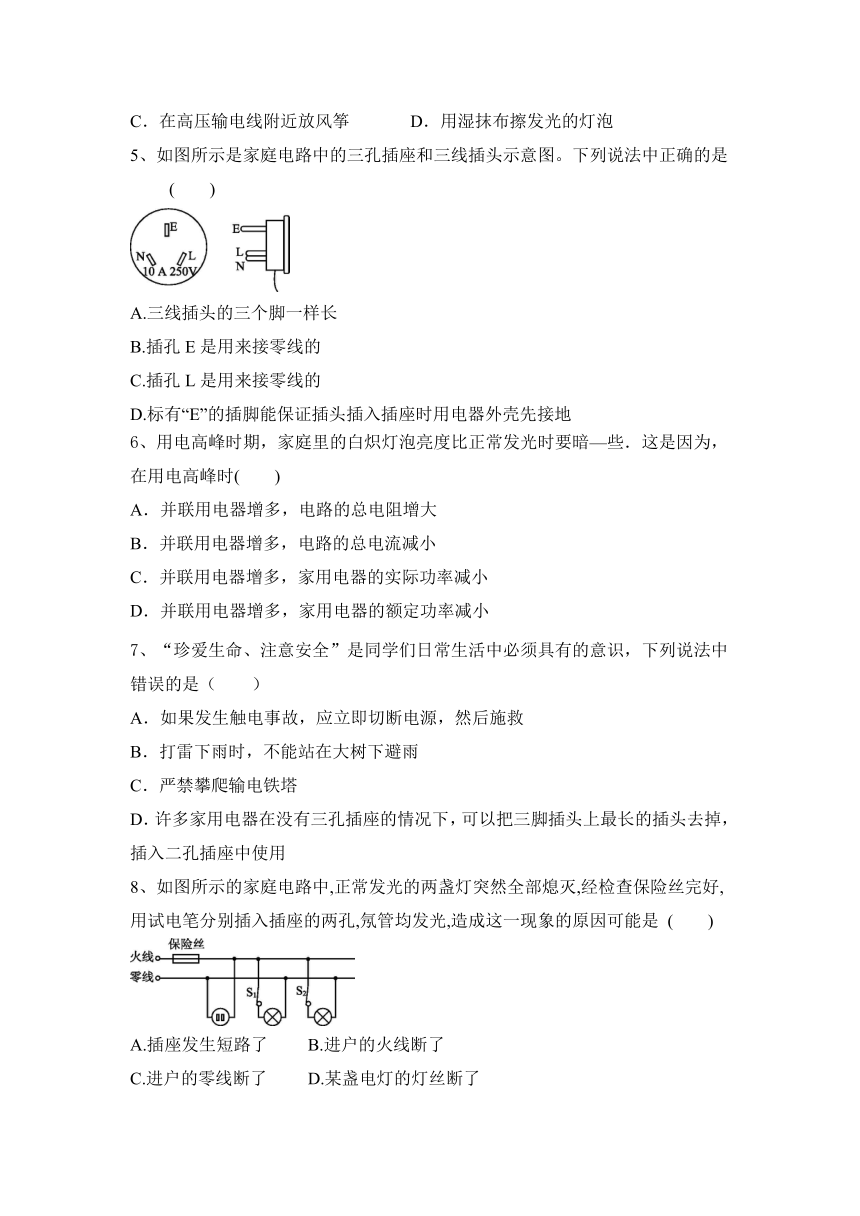

5、如图所示是家庭电路中的三孔插座和三线插头示意图。下列说法中正确的是 (　　)
A.三线插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚能保证插头插入插座时用电器外壳先接地
6、用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时( )
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
7、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列说法中错误的是（　　）
A．如果发生触电事故，应立即切断电源，然后施救
B．打雷下雨时，不能站在大树下避雨
C．严禁攀爬输电铁塔
D．许多家用电器在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用
8、如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是 (　　)
A.插座发生短路了 B.进户的火线断了
C.进户的零线断了 D.某盏电灯的灯丝断了
9、关于家庭用电，下列说法正确的是( )
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．保险丝熔断了，可以用铜丝或铁丝代替
D．空气开关跳闸后，重新闭合开关就可以了
10、生活中，下列措施不符合安全用电的是（　　）
A．开关接在火线上
B．家用电器的金属外壳接地
C．发现有人触电时，立即用手将触电人拉开
D．发现家用电器或导线失火时，必须先切断电源，然后再救火
11、如图所示是一条刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。则下列判断正确的是(四只灯泡的额定电压均为220 V) (　　)
A.灯泡L1所在支路正常
B.灯泡L2所在支路正常
C.灯泡L3所在支路正常
D.装好保险丝,闭合所有开关后,灯泡都能正常发光
12、家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A．家庭中用电器的总功率过大 B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小 D．插头中的两根导线相碰
13、关于安全用电，下列说法错误的是(　　)
A．家庭电路中空气开关跳闸，一定是由于电路短路引起的
B．发现家用电器或电线着火时，应先切断电源再救火
C．用试电笔辨别火线和零线时，手要接触笔尾金属体
D．油罐车的尾部装有铁链，是为了将油与油罐磨擦产生的静电导走

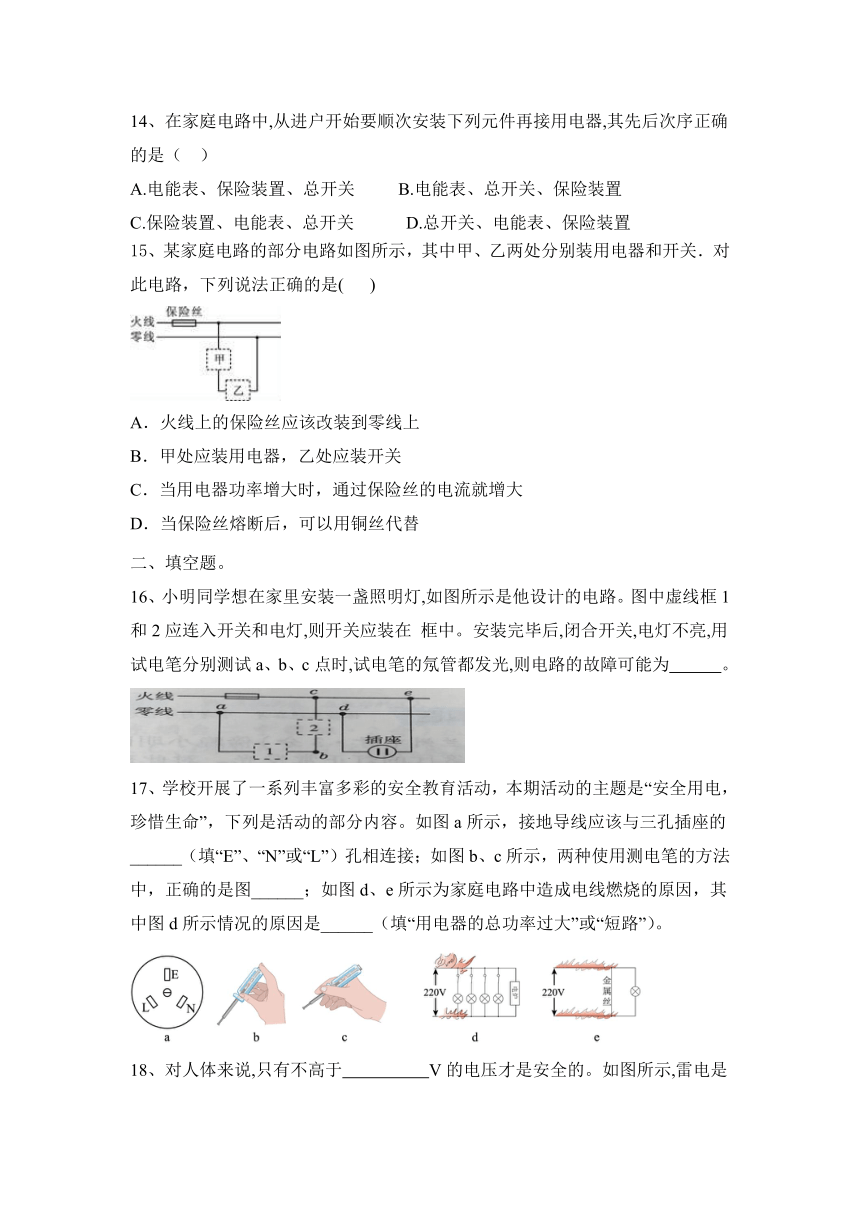

14、在家庭电路中,从进户开始要顺次安装下列元件再接用电器,其先后次序正确的是（ ）
A.电能表、保险装置、总开关 B.电能表、总开关、保险装置
C.保险装置、电能表、总开关 D.总开关、电能表、保险装置
15、某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
二、填空题。
16、小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯,则开关应装在 框中。安装完毕后,闭合开关,电灯不亮,用试电笔分别测试a、b、c点时,试电笔的氖管都发光,则电路的故障可能为 。
17、学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的______（填“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图______；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是______（填“用电器的总功率过大”或“短路”）。

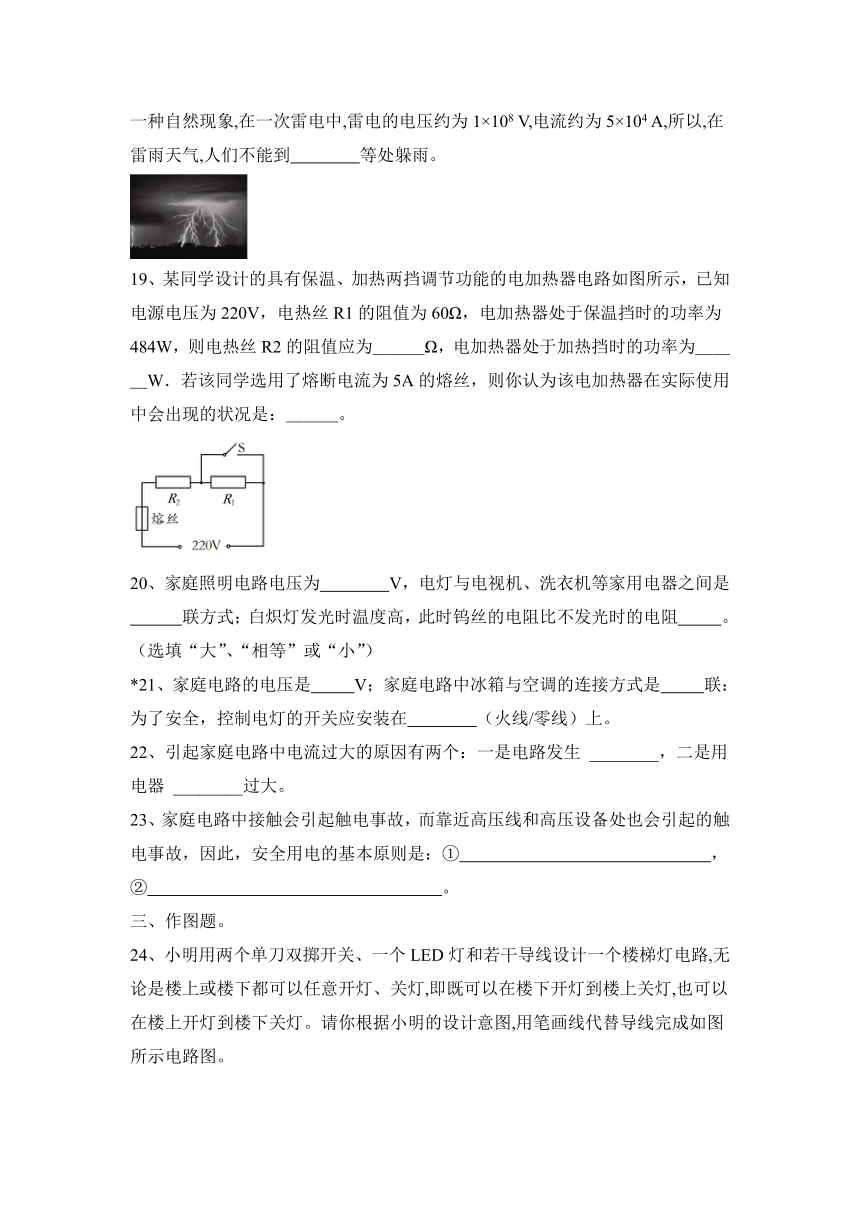

18、对人体来说,只有不高于　　　　　V的电压才是安全的。如图所示,雷电是一种自然现象,在一次雷电中,雷电的电压约为1×108 V,电流约为5×104 A,所以,在雷雨天气,人们不能到　　　　等处躲雨。
19、某同学设计的具有保温、加热两挡调节功能的电加热器电路如图所示，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为＿＿＿Ω，电加热器处于加热挡时的功率为＿＿＿W．若该同学选用了熔断电流为5A的熔丝，则你认为该电加热器在实际使用中会出现的状况是：＿＿＿。
20、家庭照明电路电压为　 　 V，电灯与电视机、洗衣机等家用电器之间是
　 　 联方式；白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻　 　。（选填“大”、“相等”或“小”）
*21、家庭电路的电压是　 　V；家庭电路中冰箱与空调的连接方式是　 　联：为了安全，控制电灯的开关应安装在　 　（火线/零线）上。
22、引起家庭电路中电流过大的原因有两个：一是电路发生 ________，二是用电器 ________过大。
23、家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：①　 　，②　 　。
三、作图题。
24、小明用两个单刀双掷开关、一个LED灯和若干导线设计一个楼梯灯电路,无论是楼上或楼下都可以任意开灯、关灯,即既可以在楼下开灯到楼上关灯,也可以在楼上开灯到楼下关灯。请你根据小明的设计意图,用笔画线代替导线完成如图所示电路图。
四、问答题。
25、材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏。
材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？
五、案例分析：
26、案例一：2009年7月5日，《渤海早报》数字报：
大港一学院女生宿舍失火 无人伤亡．经消防部门现场勘察结果初步认定，起火点为317房间2号床铺下铺，起火原因引起．初步断定为电线接线板老化过载造成起火．
案例二：2005年06月21日《新民晚报》刊登一篇追踪报道：
汕头“6·10”火灾追踪 电线短路故障导致火灾
据新华社汕头6月20日电 记者从广东汕头“6·10”特别重大火灾事故调查组获悉，汕头“6·10”特别重大火灾事故的直接原因是电线短路故障引起的。
今年6月10日发生在汕头市潮南区峡山镇华南宾馆的特别重大火灾事故，造成31人死亡，21人受伤．火灾的直接原因是华南宾馆二层南区金陵包厢门前吊顶上部电线短路故障引燃周围可燃物，引发特别重大火灾事故。
(1)各种用电事故的原因归结起来有三种情况：
一是________；二是________； 三是________
(2)怎样用电才安全 ________？
六、计算类综合题。
27、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1 100 W，电路中还有额定电流为10 A的熔丝（俗称保险丝）。则：
（1）只有用电器R接入电路时，通过熔丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（表中的电阻数据适用此人）？分析为什么熔丝不会断（即为什么熔丝不能救人命）。
2022—2023学年物理人教版九年级全一册第19章：生活用电 滚动优选题含答案
人教第19章：生活用电
一、选择题。
1、如图所示,关于家用插座的说法中,正确的是 (　　)
A.开关串联在干路中,指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中
【答案】A　
2、小明用如图所示电路做“探究熔丝熔断原因”的实验．闭合开关，灯正常发光．下列方法能使熔丝熔断的是( )
A．用一根导线连接A、B B．用一根导线连接B、D
C．用一根导线连接C、D D．用灯泡替代AB间导线接入电路
【答案】B　
3、如图所示，下列做法符合生活用电常识的是（　　）
A．使用绝缘皮破损的插头 B．用水浇灭电器火灾
C．测电笔分辨火线 D．高压线下钓鱼
【答案】C
4、关于安全用电，下列说法正确的是（ ）
A．更换灯泡前应断开电源开关 B．使用绝缘皮破损的电线供电
C．在高压输电线附近放风筝 D．用湿抹布擦发光的灯泡
【答案】A
5、如图所示是家庭电路中的三孔插座和三线插头示意图。下列说法中正确的是 (　　)
A.三线插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚能保证插头插入插座时用电器外壳先接地
【答案】D　
6、用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时( )
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
【答案】C　
7、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列说法中错误的是（　　）
A．如果发生触电事故，应立即切断电源，然后施救
B．打雷下雨时，不能站在大树下避雨
C．严禁攀爬输电铁塔
D．许多家用电器在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用
【答案】D
8、如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是 (　　)
A.插座发生短路了 B.进户的火线断了
C.进户的零线断了 D.某盏电灯的灯丝断了
【答案】C
9、关于家庭用电，下列说法正确的是( )
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．保险丝熔断了，可以用铜丝或铁丝代替
D．空气开关跳闸后，重新闭合开关就可以了
【答案】B　
10、生活中，下列措施不符合安全用电的是（　　）
A．开关接在火线上
B．家用电器的金属外壳接地
C．发现有人触电时，立即用手将触电人拉开
D．发现家用电器或导线失火时，必须先切断电源，然后再救火
【答案】C
11、如图所示是一条刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。则下列判断正确的是(四只灯泡的额定电压均为220 V) (　　)
A.灯泡L1所在支路正常
B.灯泡L2所在支路正常
C.灯泡L3所在支路正常
D.装好保险丝,闭合所有开关后,灯泡都能正常发光
【答案】A　
12、家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A．家庭中用电器的总功率过大 B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小 D．插头中的两根导线相碰
【答案】B　
13、关于安全用电，下列说法错误的是(　　)
A．家庭电路中空气开关跳闸，一定是由于电路短路引起的
B．发现家用电器或电线着火时，应先切断电源再救火
C．用试电笔辨别火线和零线时，手要接触笔尾金属体
D．油罐车的尾部装有铁链，是为了将油与油罐磨擦产生的静电导走
【答案】A
14、在家庭电路中,从进户开始要顺次安装下列元件再接用电器,其先后次序正确的是（ ）
A.电能表、保险装置、总开关 B.电能表、总开关、保险装置
C.保险装置、电能表、总开关 D.总开关、电能表、保险装置
【答案】B
15、某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
【答案】C　
二、填空题。
16、小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯,则开关应装在 框中。安装完毕后,闭合开关,电灯不亮,用试电笔分别测试a、b、c点时,试电笔的氖管都发光,则电路的故障可能为 。
【答案】2进户线零线断路
17、学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的______（填“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图______；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是______（填“用电器的总功率过大”或“短路”）。
【答案】E b 用电器的总功率过大
18、对人体来说,只有不高于　　　　　V的电压才是安全的。如图所示,雷电是一种自然现象,在一次雷电中,雷电的电压约为1×108 V,电流约为5×104 A,所以,在雷雨天气,人们不能到　　　　等处躲雨。
【答案】36　大树
19、某同学设计的具有保温、加热两挡调节功能的电加热器电路如图所示，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为＿＿＿Ω，电加热器处于加热挡时的功率为＿＿＿W．若该同学选用了熔断电流为5A的熔丝，则你认为该电加热器在实际使用中会出现的状况是：＿＿＿。
【答案】40 1210 处于加热挡时电流超过5A，熔丝会熔断
20、家庭照明电路电压为　 　 V，电灯与电视机、洗衣机等家用电器之间是
　 　 联方式；白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻　 　。（选填“大”、“相等”或“小”）
【答案】220；并；大。
*21、家庭电路的电压是　 　V；家庭电路中冰箱与空调的连接方式是　 　联：为了安全，控制电灯的开关应安装在　 　（火线/零线）上。
【答案】220；并；火线。
22、引起家庭电路中电流过大的原因有两个：一是电路发生 ________，二是用电器 ________过大。
【答案】短路 电功率
23、家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：①　 　，②　 　。
【答案】①不接触低压带电体；②不靠近高压带电体。
三、作图题。
24、小明用两个单刀双掷开关、一个LED灯和若干导线设计一个楼梯灯电路,无论是楼上或楼下都可以任意开灯、关灯,即既可以在楼下开灯到楼上关灯,也可以在楼上开灯到楼下关灯。请你根据小明的设计意图,用笔画线代替导线完成如图所示电路图。
【答案】如图所示：
四、问答题。
25、材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏。
材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？
【答案】（1）电流表的电阻很小，由I=可知，接入电路中电流的很大，把电流表直接接到电源的两极上，这样会烧坏电流表。
（2）根据P=UI可知，家庭电路电压为220V，总功率越大，总电流越大，所以总功率过大是电流过大的原因。
五、案例分析：
26、案例一：2009年7月5日，《渤海早报》数字报：
大港一学院女生宿舍失火 无人伤亡．经消防部门现场勘察结果初步认定，起火点为317房间2号床铺下铺，起火原因引起．初步断定为电线接线板老化过载造成起火．
案例二：2005年06月21日《新民晚报》刊登一篇追踪报道：
汕头“6·10”火灾追踪 电线短路故障导致火灾
据新华社汕头6月20日电 记者从广东汕头“6·10”特别重大火灾事故调查组获悉，汕头“6·10”特别重大火灾事故的直接原因是电线短路故障引起的。
今年6月10日发生在汕头市潮南区峡山镇华南宾馆的特别重大火灾事故，造成31人死亡，21人受伤．火灾的直接原因是华南宾馆二层南区金陵包厢门前吊顶上部电线短路故障引燃周围可燃物，引发特别重大火灾事故。
(1)各种用电事故的原因归结起来有三种情况：
一是________；二是________； 三是________
(2)怎样用电才安全 ________？
【答案】（1）过载 短路 触电 （2）不购买没有“3C”认证的家用电器。
六、计算类综合题。
27、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1 100 W，电路中还有额定电流为10 A的熔丝（俗称保险丝）。则：
（1）只有用电器R接入电路时，通过熔丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（表中的电阻数据适用此人）？分析为什么熔丝不会断（即为什么熔丝不能救人命）。
【答案】
（1）5A （2）0.025A；保险丝的额定电流比人触电时的电流大得多。
【解析】只有电阻R接入电路时，电阻R两端电压为220 V，功率为1 100 W，电阻R中的电流为。
潮湿的人，赤脚站在地上，手接触火线，此时人与电阻R是并联的，根据表格可以读出手与脚之间在出汗或潮湿时的电阻为8.8 kΩ，人体两端电压仍为220 V，则人体中的电流为。
人与电阻R的总电流为I总=5 A+0.025 A=5.025 A，此电流小于保险丝的额定电流，保险丝不熔断。
