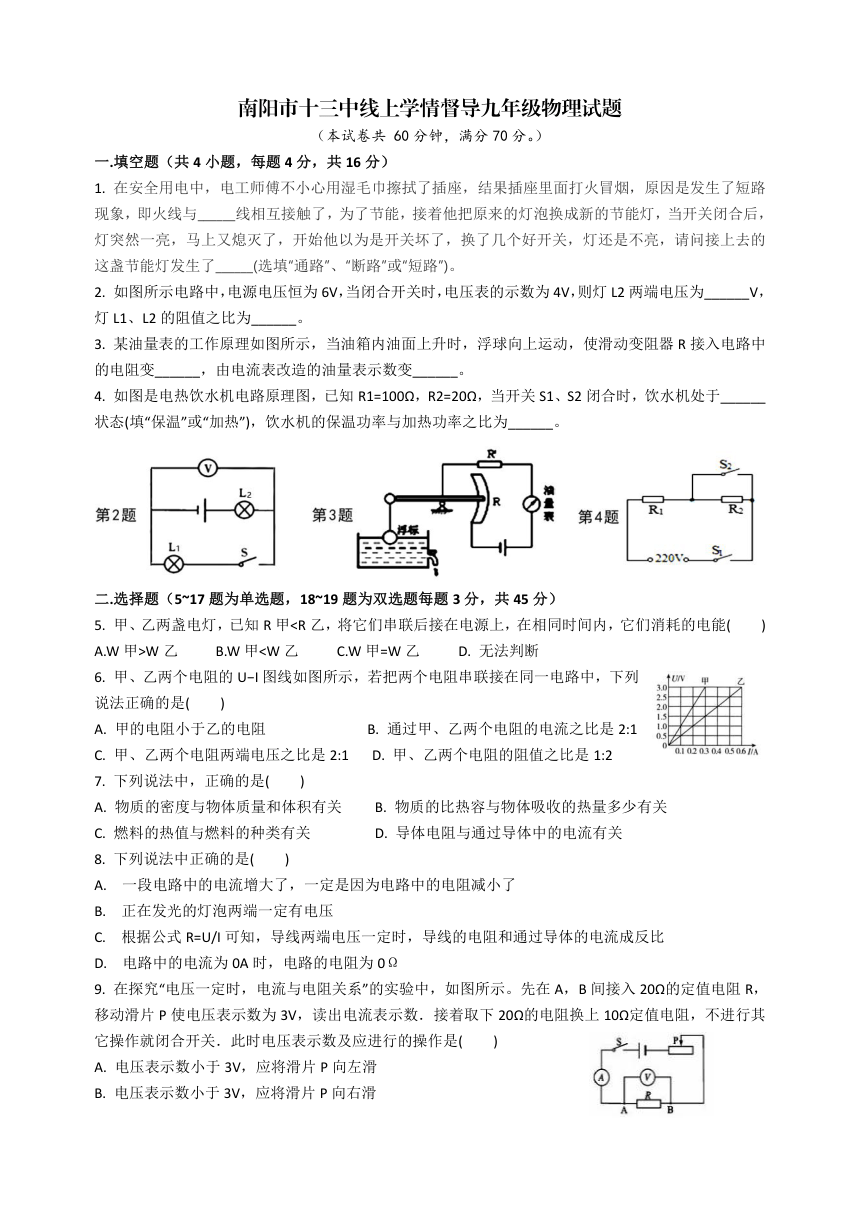

南阳市十三中线上学情督导九年级物理试题
（本试卷共 60 分钟，满分 70 分。）
一.填空题（共 4 小题，每题 4 分，共 16 分）
1. 在安全用电中，电工师傅不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，原因是发生了短路
现象，即火线与______线相互接触了，为了节能，接着他把原来的灯泡换成新的节能灯，当开关闭合后，
灯突然一亮，马上又熄灭了，开始他以为是开关坏了，换了几个好开关，灯还是不亮，请问接上去的
这盏节能灯发生了______(选填“通路”、“断路”或“短路”)。
2. 如图所示电路中，电源电压恒为 6V，当闭合开关时，电压表的示数为 4V，则灯 L2两端电压为______V，
灯 L1、L2 的阻值之比为______。
3. 某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器 R 接入电路中
的电阻变______，由电流表改造的油量表示数变______。
4. 如图是电热饮水机电路原理图，已知 R1=100Ω，R2=20Ω，当开关 S1、S2 闭合时，饮水机处于______
状态(填“保温”或“加热”)，饮水机的保温功率与加热功率之比为______。
二.选择题（5~17 题为单选题，18~19 题为双选题每题 3 分，共 45 分）
5. 甲、乙两盏电灯，已知 R 甲A.W甲>W 乙 B.W甲6. 甲、乙两个电阻的 U I图线如图所示，若把两个电阻串联接在同一电路中，下列
说法正确的是( )
A. 甲的电阻小于乙的电阻 B. 通过甲、乙两个电阻的电流之比是 2:1
C. 甲、乙两个电阻两端电压之比是 2:1 D. 甲、乙两个电阻的阻值之比是 1:2
7. 下列说法中，正确的是( )
A. 物质的密度与物体质量和体积有关 B. 物质的比热容与物体吸收的热量多少有关
C. 燃料的热值与燃料的种类有关 D. 导体电阻与通过导体中的电流有关
8. 下列说法中正确的是( )
A. 一段电路中的电流增大了，一定是因为电路中的电阻减小了
B. 正在发光的灯泡两端一定有电压
C. 根据公式 R=U/I 可知，导线两端电压一定时，导线的电阻和通过导体的电流成反比
D. 电路中的电流为 0A 时，电路的电阻为 0Ω
9. 在探究“电压一定时，电流与电阻关系”的实验中，如图所示。先在 A，B 间接入 20Ω的定值电阻 R，
移动滑片 P 使电压表示数为 3V，读出电流表示数．接着取下 20Ω的电阻换上 10Ω定值电阻，不进行其
它操作就闭合开关．此时电压表示数及应进行的操作是( )
A. 电压表示数小于 3V，应将滑片 P 向左滑
B. 电压表示数小于 3V，应将滑片 P 向右滑
C. 电压表示数大于 3V，应将滑片 P 向左滑
D. 电压表示数大于 3V，应将滑片 P 向右滑
10. 研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这
一步骤时，实验要求是（ ）
A. 保持 R′的滑片位置不动
B. 保持 R 两端的电压不变
C. 保持 R 不变，调节 R′的滑片到不同的位置
D. 保持电路中的电流不变
11. 用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据
时，分别画出了 U I 图像，如图甲、乙所示。对于图像的分析，以下说法错误的是 ( )
A. 由图甲，定值电阻的阻值为 1Ω
B. 由图甲，定值电阻的阻值不随其两端的电压和通过的电流而改变
C. 为减小误差，应用多次测量取平均值的方法，计算小灯泡的电阻
D. 由图乙及实验现象可知：小灯泡的电阻随灯丝温度的升高而增大
12. 电炉的电热丝烧断后截去一段，再重新接好连入原来的电路中，电流在相同时间内所做的功 ( )
A. 变小 B. 不变 C. 变大 D. 无法确定
13. 两个电阻并联在同一电源上，通过的电流之比为 4：3，若改成串联连接，在相同时间内，电流通
过两个电阻所做的功之比是( )
A. 3：4 B. 4：3 C. 16：9 D. 9：16
14. 关于家庭电路和安全用电，下列说法正确的是( )
A. 家庭电路中，电能表是测量家用电器总功率的仪表
B. 家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C. 雷雨天气可以站在大树下避雨
D. 发生触电事故时，不能用手去拉，应先切断电源再进行抢救
15. 关于电功、电功率，下列说法正确的是( )
A. 电流通过导体做功越少，电功率越小
B. 电功是表示电流做功快慢的物理量
C. 电功率大的用电器一定比电功率小的用电器做的功多
D. 在相同时间内，电流通过导体做功越多，电功率越大
16. 两个额定功率都是 60W 的灯泡，第一个灯泡的额定电压是 220V，第二个灯泡的额定电压是 110V，
它们分别在额定电压下工作时( )
A. 第一个灯较亮 B. 第二个灯较亮
C. 通过灯泡电流较大的亮 D. 两个灯泡一样亮
17. 某同学利用如图所示电路，测量额定电压为 2.5V 的小灯泡的额定功率，下列说法错误的是 ( )
A. 闭合开关前，滑片 P 应滑到 B 端
B. 闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C. 当电压表示数为 2.5V 时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D. 实验还可以得出，小灯泡的实际功率越大，小灯泡越亮
18.[双选] 如图所示是电阻 R 和灯泡 L的 I U 图像，由此可知( )
A. 电阻 R 的阻值为 0.1Ω
B. 随着电压和电流的增大，灯泡中灯丝的温度升高，它的电阻增大
C. 若电阻 R 和灯泡 L并联在电压为 6V 的电源上，此时干路电流为 1.4A
D. 若电阻 R 和灯泡 L串联在某一电源上，电路中的电流为 0.6A，则电源电压为 6V
19. [双选]图甲是小灯泡 L 和电阻 R 的 I U 图像。将小灯泡 L 和电阻 R 接入图乙所示的电路中，只闭合
S1 时，电流表的示数为 0.5A。电源两端电压保持不变，下列说法中正确的是( )
A. 电源电压为 3V
B. 只闭合 S1 时，小灯泡 L的电阻为 8Ω
C. 再闭合 S2 后，电流表的示数增加 0.5A
D. 再闭合 S2 后，在 1min 内电阻 R 产生的热量为 48J
第 18 题 第 19 题
三.综合应用题（本题共 9 分）
20. 如图电路中，电阻 Rl 的阻值为 2Ω，当开关闭合后，电压表 V1 的示数为 1V，V2 的示数为 2V.
求：
(1)电源两端的电压；
(2)通过 R1 的电流和 R2 的阻值；
(3)R2 在 1min 内产生的热量。
