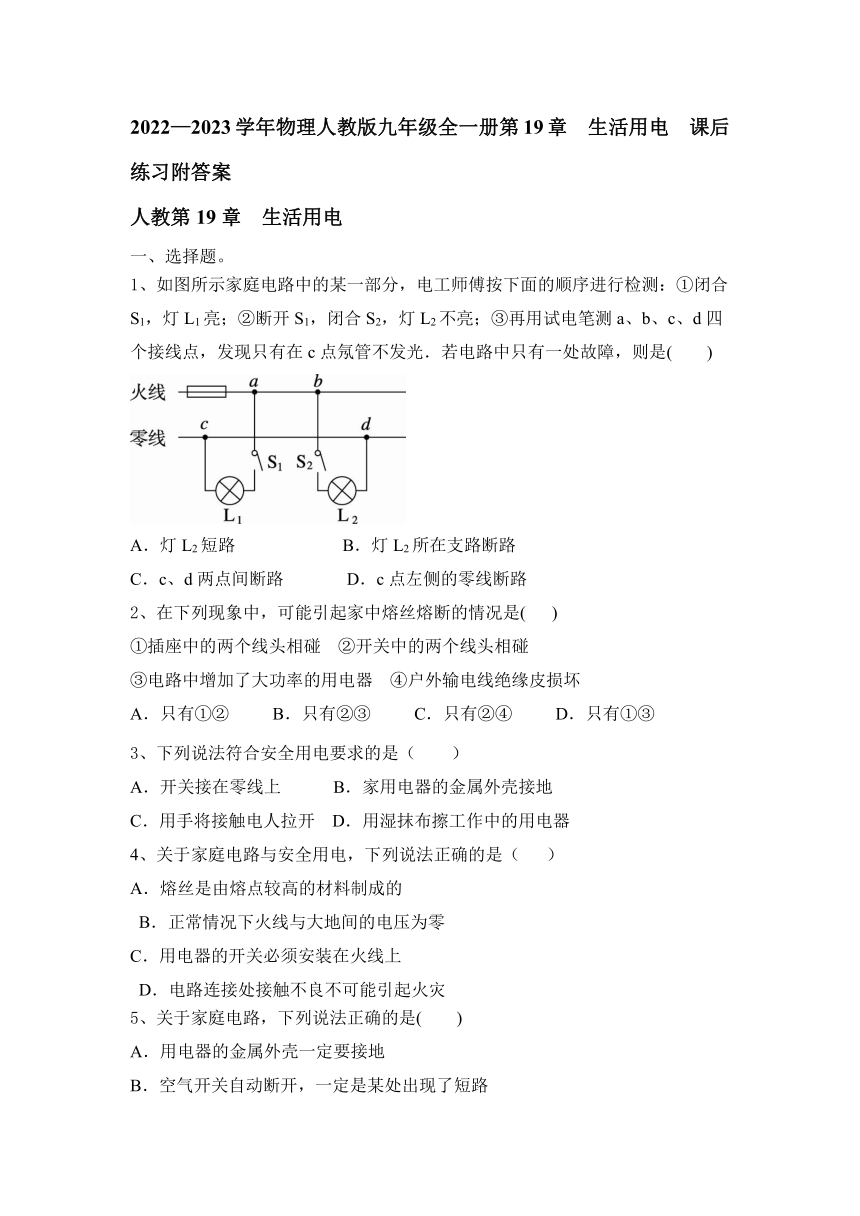

2022—2023学年物理人教版九年级全一册第19章 生活用电 课后练习（附答案）

2022—2023学年物理人教版九年级全一册第19章 生活用电 课后练习附答案
人教第19章 生活用电
一、选择题。
1、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用试电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光．若电路中只有一处故障，则是(　　)
A．灯L2短路 B．灯L2所在支路断路
C．c、d两点间断路 D．c点左侧的零线断路
2、在下列现象中，可能引起家中熔丝熔断的情况是( )
①插座中的两个线头相碰　②开关中的两个线头相碰　
③电路中增加了大功率的用电器　④户外输电线绝缘皮损坏
A．只有①② B．只有②③ C．只有②④ D．只有①③
3、下列说法符合安全用电要求的是（　　）
A．开关接在零线上 B．家用电器的金属外壳接地
C．用手将接触电人拉开 D．用湿抹布擦工作中的用电器
4、关于家庭电路与安全用电，下列说法正确的是（ ）
A．熔丝是由熔点较高的材料制成的
B．正常情况下火线与大地间的电压为零
C．用电器的开关必须安装在火线上
D．电路连接处接触不良不可能引起火灾
5、关于家庭电路，下列说法正确的是(　　)
A．用电器的金属外壳一定要接地
B．空气开关自动断开，一定是某处出现了短路
C．电能表测量的是家用电器的总功率
D．使用试电笔时，手不能接触笔尾的金属电极

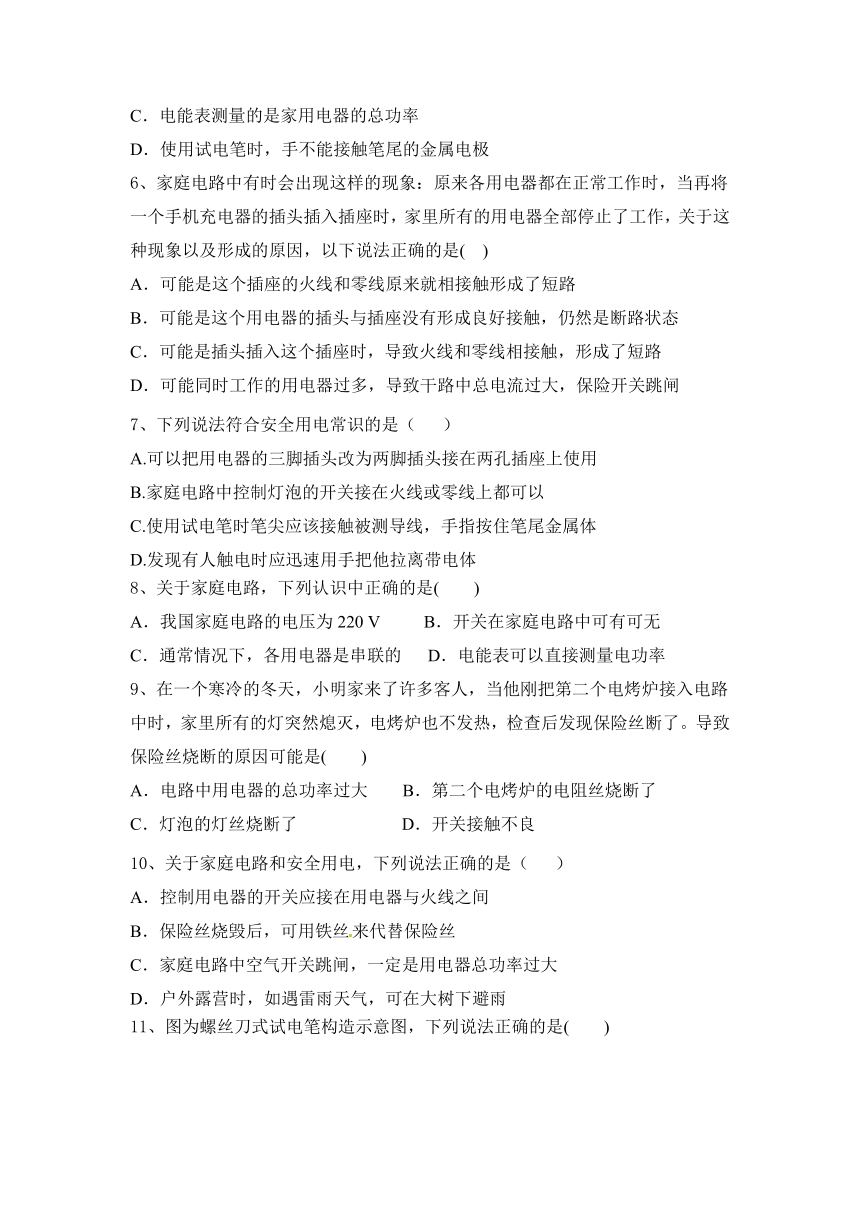

6、家庭电路中有时会出现这样的现象：原来各用电器都在正常工作时，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是( )
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触，形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
7、下列说法符合安全用电常识的是（ ）
A.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用
B.家庭电路中控制灯泡的开关接在火线或零线上都可以
C.使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体
D.发现有人触电时应迅速用手把他拉离带电体
8、关于家庭电路，下列认识中正确的是(　　)
A．我国家庭电路的电压为220 V B．开关在家庭电路中可有可无
C．通常情况下，各用电器是串联的 D．电能表可以直接测量电功率
9、在一个寒冷的冬天，小明家来了许多客人，当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原因可能是( )
A．电路中用电器的总功率过大 B．第二个电烤炉的电阻丝烧断了
C．灯泡的灯丝烧断了 D．开关接触不良
10、关于家庭电路和安全用电，下列说法正确的是（ ）
A．控制用电器的开关应接在用电器与火线之间
B．保险丝烧毁后，可用铁丝来代替保险丝
C．家庭电路中空气开关跳闸，一定是用电器总功率过大
D．户外露营时，如遇雷雨天气，可在大树下避雨

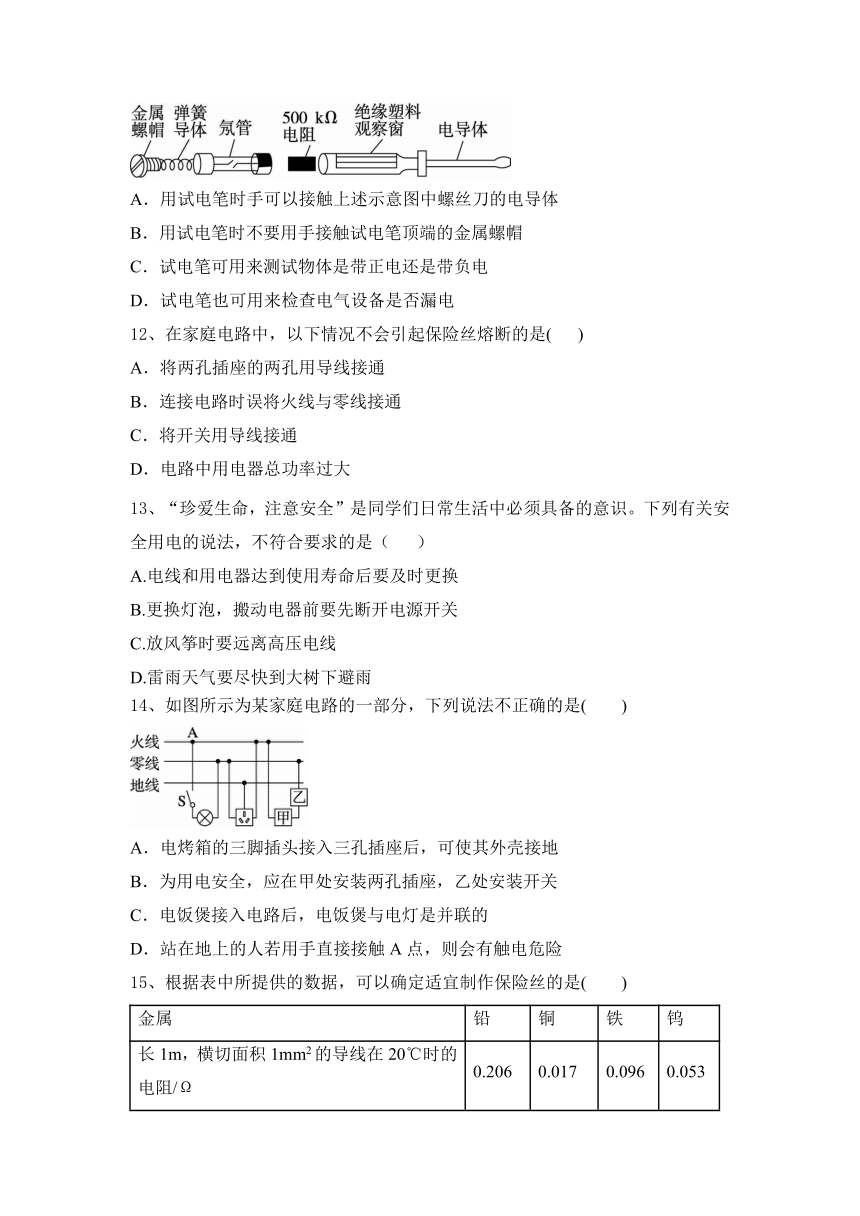

11、图为螺丝刀式试电笔构造示意图，下列说法正确的是(　　)
A．用试电笔时手可以接触上述示意图中螺丝刀的电导体
B．用试电笔时不要用手接触试电笔顶端的金属螺帽
C．试电笔可用来测试物体是带正电还是带负电
D．试电笔也可用来检查电气设备是否漏电
12、在家庭电路中，以下情况不会引起保险丝熔断的是( )
A．将两孔插座的两孔用导线接通
B．连接电路时误将火线与零线接通
C．将开关用导线接通
D．电路中用电器总功率过大
13、“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是（ ）
A.电线和用电器达到使用寿命后要及时更换
B.更换灯泡，搬动电器前要先断开电源开关
C.放风筝时要远离高压电线
D.雷雨天气要尽快到大树下避雨
14、如图所示为某家庭电路的一部分，下列说法不正确的是(　　)
A．电烤箱的三脚插头接入三孔插座后，可使其外壳接地
B．为用电安全，应在甲处安装两孔插座，乙处安装开关
C．电饭煲接入电路后，电饭煲与电灯是并联的
D．站在地上的人若用手直接接触A点，则会有触电危险
15、根据表中所提供的数据，可以确定适宜制作保险丝的是( )
金属 铅 铜 铁 钨
长1m，横切面积1mm2的导线在20℃时的电阻/Ω 0.206 0.017 0.096 0.053
在标准大气压的熔点/℃ 328 1083 1535 3410
A.铅　　B．铜　　C．铁　　D．钨
二、填空题。

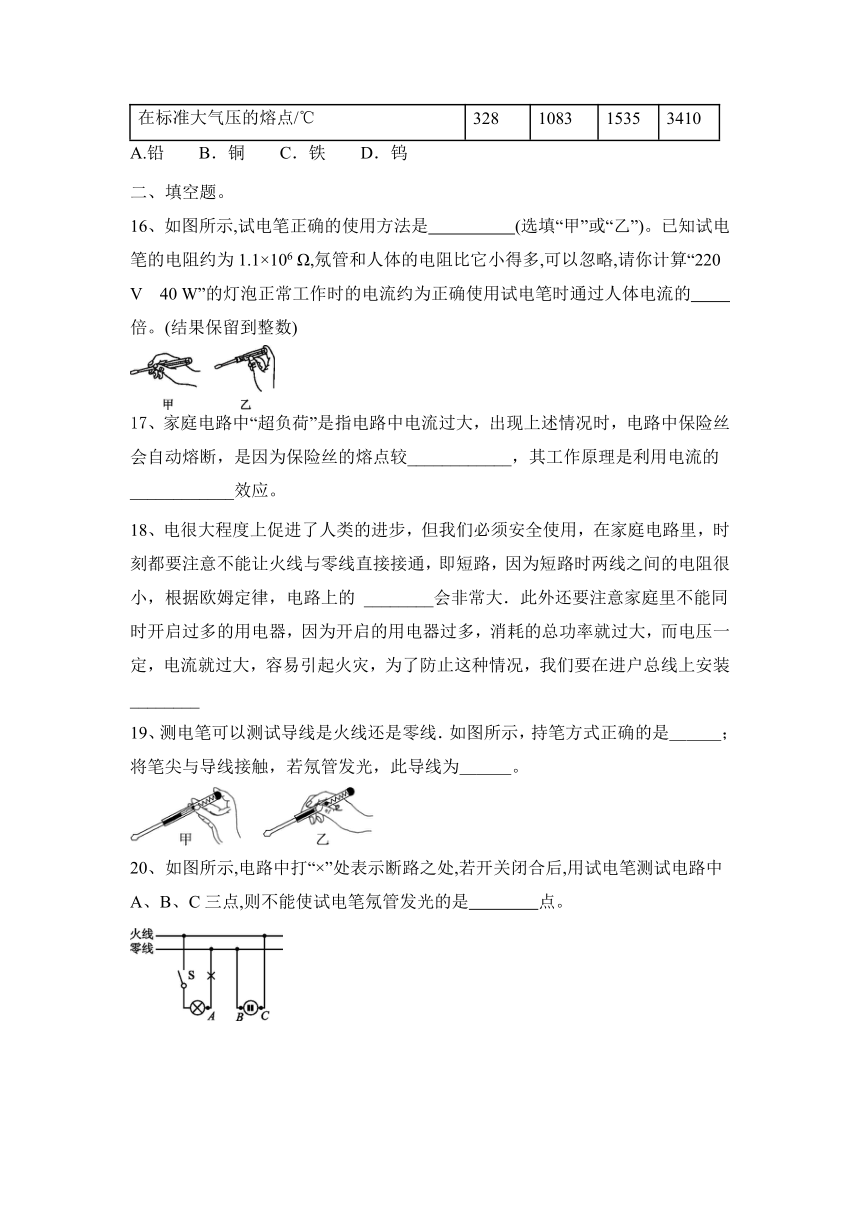

16、如图所示,试电笔正确的使用方法是　　　　　(选填“甲”或“乙”)。已知试电笔的电阻约为1.1×106 Ω,氖管和人体的电阻比它小得多,可以忽略,请你计算“220 V　40 W”的灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的　　　　　倍。(结果保留到整数)
17、家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较____________，其工作原理是利用电流的____________效应。
18、电很大程度上促进了人类的进步，但我们必须安全使用，在家庭电路里，时刻都要注意不能让火线与零线直接接通，即短路，因为短路时两线之间的电阻很小，根据欧姆定律，电路上的 ________会非常大．此外还要注意家庭里不能同时开启过多的用电器，因为开启的用电器过多，消耗的总功率就过大，而电压一定，电流就过大，容易引起火灾，为了防止这种情况，我们要在进户总线上安装 ________
19、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
20、如图所示,电路中打“×”处表示断路之处,若开关闭合后,用试电笔测试电路中A、B、C三点,则不能使试电笔氖管发光的是　　　　点。

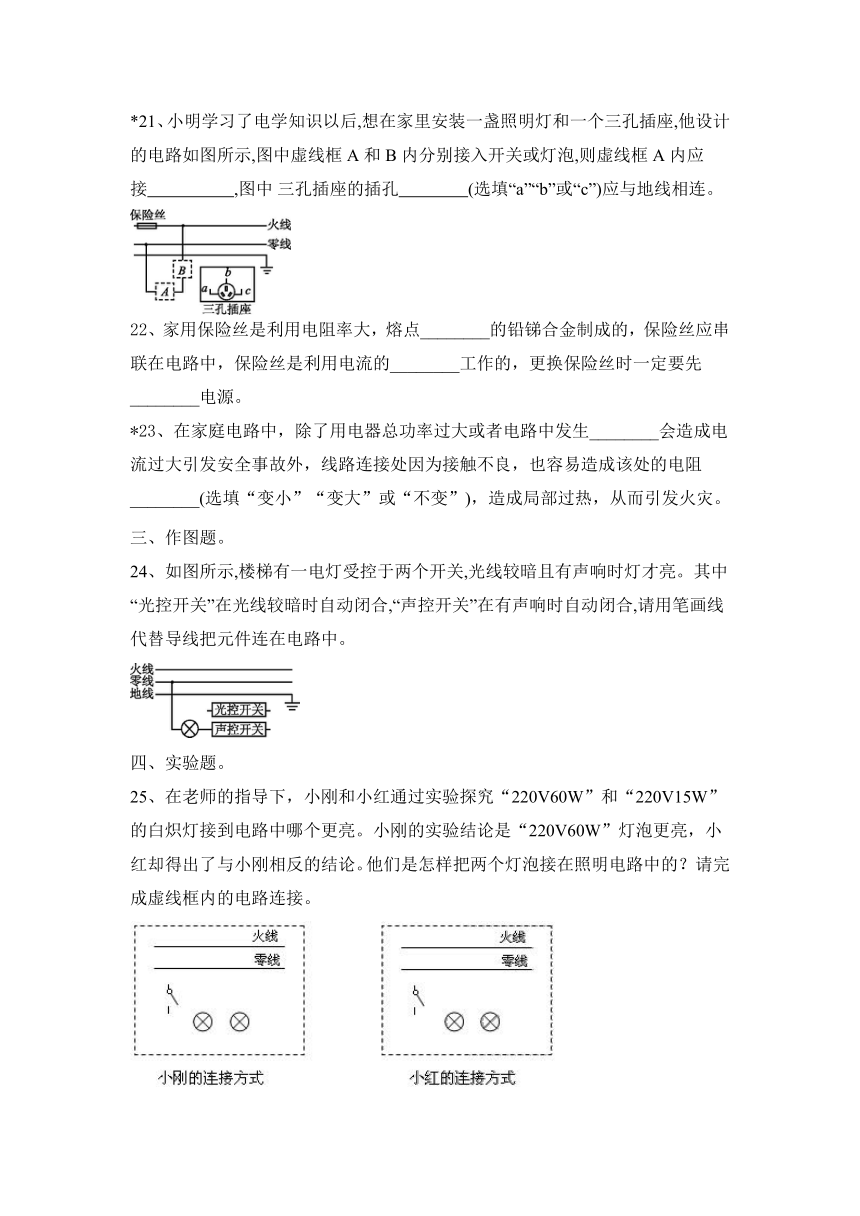

*21、小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接　　　　　,图中 三孔插座的插孔　　　　(选填“a”“b”或“c”)应与地线相连。
22、家用保险丝是利用电阻率大，熔点________的铅锑合金制成的，保险丝应串联在电路中，保险丝是利用电流的________工作的，更换保险丝时一定要先________电源。
*23、在家庭电路中，除了用电器总功率过大或者电路中发生________会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处的电阻________(选填“变小”“变大”或“不变”)，造成局部过热，从而引发火灾。
三、作图题。
24、如图所示,楼梯有一电灯受控于两个开关,光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合,“声控开关”在有声响时自动闭合,请用笔画线代替导线把元件连在电路中。
四、实验题。
25、在老师的指导下，小刚和小红通过实验探究“220V60W”和“220V15W”的白炽灯接到电路中哪个更亮。小刚的实验结论是“220V60W”灯泡更亮，小红却得出了与小刚相反的结论。他们是怎样把两个灯泡接在照明电路中的？请完成虚线框内的电路连接。
五、计算类综合题
26、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求：
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
2022—2023学年物理人教版九年级全一册第19章 生活用电 课后练习附答案
人教第19章 生活用电
一、选择题。
1、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用试电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光．若电路中只有一处故障，则是(　　)
A．灯L2短路 B．灯L2所在支路断路
C．c、d两点间断路 D．c点左侧的零线断路
【答案】C　
2、在下列现象中，可能引起家中熔丝熔断的情况是( )
①插座中的两个线头相碰　②开关中的两个线头相碰　
③电路中增加了大功率的用电器　④户外输电线绝缘皮损坏
A．只有①② B．只有②③ C．只有②④ D．只有①③
【答案】D
3、下列说法符合安全用电要求的是（　　）
A．开关接在零线上 B．家用电器的金属外壳接地
C．用手将接触电人拉开 D．用湿抹布擦工作中的用电器
【答案】B
4、关于家庭电路与安全用电，下列说法正确的是（ ）
A．熔丝是由熔点较高的材料制成的
B．正常情况下火线与大地间的电压为零
C．用电器的开关必须安装在火线上
D．电路连接处接触不良不可能引起火灾
【答案】C
5、关于家庭电路，下列说法正确的是(　　)
A．用电器的金属外壳一定要接地
B．空气开关自动断开，一定是某处出现了短路
C．电能表测量的是家用电器的总功率
D．使用试电笔时，手不能接触笔尾的金属电极
【答案】A　
6、家庭电路中有时会出现这样的现象：原来各用电器都在正常工作时，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是( )
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触，形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
【答案】C
7、下列说法符合安全用电常识的是（ ）
A.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用
B.家庭电路中控制灯泡的开关接在火线或零线上都可以
C.使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体
D.发现有人触电时应迅速用手把他拉离带电体
【答案】C
8、关于家庭电路，下列认识中正确的是(　　)
A．我国家庭电路的电压为220 V B．开关在家庭电路中可有可无
C．通常情况下，各用电器是串联的 D．电能表可以直接测量电功率
【答案】A　
9、在一个寒冷的冬天，小明家来了许多客人，当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原因可能是( )
A．电路中用电器的总功率过大 B．第二个电烤炉的电阻丝烧断了
C．灯泡的灯丝烧断了 D．开关接触不良
【答案】A
10、关于家庭电路和安全用电，下列说法正确的是（ ）
A．控制用电器的开关应接在用电器与火线之间
B．保险丝烧毁后，可用铁丝来代替保险丝
C．家庭电路中空气开关跳闸，一定是用电器总功率过大
D．户外露营时，如遇雷雨天气，可在大树下避雨
【答案】A
11、图为螺丝刀式试电笔构造示意图，下列说法正确的是(　　)
A．用试电笔时手可以接触上述示意图中螺丝刀的电导体
B．用试电笔时不要用手接触试电笔顶端的金属螺帽
C．试电笔可用来测试物体是带正电还是带负电
D．试电笔也可用来检查电气设备是否漏电
【答案】D　
12、在家庭电路中，以下情况不会引起保险丝熔断的是( )
A．将两孔插座的两孔用导线接通
B．连接电路时误将火线与零线接通
C．将开关用导线接通
D．电路中用电器总功率过大
【答案】C
13、“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是（ ）
A.电线和用电器达到使用寿命后要及时更换
B.更换灯泡，搬动电器前要先断开电源开关
C.放风筝时要远离高压电线
D.雷雨天气要尽快到大树下避雨
【答案】D
14、如图所示为某家庭电路的一部分，下列说法不正确的是(　　)
A．电烤箱的三脚插头接入三孔插座后，可使其外壳接地
B．为用电安全，应在甲处安装两孔插座，乙处安装开关
C．电饭煲接入电路后，电饭煲与电灯是并联的
D．站在地上的人若用手直接接触A点，则会有触电危险
【答案】B　
15、根据表中所提供的数据，可以确定适宜制作保险丝的是( )
金属 铅 铜 铁 钨
长1m，横切面积1mm2的导线在20℃时的电阻/Ω 0.206 0.017 0.096 0.053
在标准大气压的熔点/℃ 328 1083 1535 3410
A.铅　　B．铜　　C．铁　　D．钨
【答案】A
二、填空题。
16、如图所示,试电笔正确的使用方法是　　　　　(选填“甲”或“乙”)。已知试电笔的电阻约为1.1×106 Ω,氖管和人体的电阻比它小得多,可以忽略,请你计算“220 V　40 W”的灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的　　　　　倍。(结果保留到整数)
【答案】乙　900　
17、家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较____________，其工作原理是利用电流的____________效应。
【答案】低；热。
18、电很大程度上促进了人类的进步，但我们必须安全使用，在家庭电路里，时刻都要注意不能让火线与零线直接接通，即短路，因为短路时两线之间的电阻很小，根据欧姆定律，电路上的 ________会非常大．此外还要注意家庭里不能同时开启过多的用电器，因为开启的用电器过多，消耗的总功率就过大，而电压一定，电流就过大，容易引起火灾，为了防止这种情况，我们要在进户总线上安装 ________
【答案】电流 熔断器
19、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
【答案】甲 火线
20、如图所示,电路中打“×”处表示断路之处,若开关闭合后,用试电笔测试电路中A、B、C三点,则不能使试电笔氖管发光的是　　　　点。
【答案】B　
*21、小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接　　　　　,图中 三孔插座的插孔　　　　(选填“a”“b”或“c”)应与地线相连。
【答案】灯泡　b
22、家用保险丝是利用电阻率大，熔点________的铅锑合金制成的，保险丝应串联在电路中，保险丝是利用电流的________工作的，更换保险丝时一定要先________电源。
【答案】低　热效应　切断
*23、在家庭电路中，除了用电器总功率过大或者电路中发生________会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处的电阻________(选填“变小”“变大”或“不变”)，造成局部过热，从而引发火灾。
【答案】短路　变大
三、作图题。
24、如图所示,楼梯有一电灯受控于两个开关,光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合,“声控开关”在有声响时自动闭合,请用笔画线代替导线把元件连在电路中。
【答案】如图所示：
四、实验题。
25、在老师的指导下，小刚和小红通过实验探究“220V60W”和“220V15W”的白炽灯接到电路中哪个更亮。小刚的实验结论是“220V60W”灯泡更亮，小红却得出了与小刚相反的结论。他们是怎样把两个灯泡接在照明电路中的？请完成虚线框内的电路连接。
【答案】如图所示：
【解析】小刚的连接方法：“220V 60W”和“220V 15W”并联在220V电路上，灯泡都能在额定电压下正常发光，即60W灯泡更亮。
小红的连接方法：“220V 60W”和“220V 15W”两灯泡串联，通过两灯泡的电流相等。60W灯泡的电阻小于15W灯泡的电阻；根据P＝I2R可知15W灯泡的实际功率较大，即15W的灯泡更亮。
五、计算类综合题
26、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求：
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
【答案】（1）1320W （2）6A （3）
【解析】教室内各用电器间是并联的，总功率等于各用电器功率之和。干路电流可以利用公式进行计算，空气开头的选择应略大于用电器工作时的总电流。干路电流约为6A，所以空气开关不能使用“220V 5A”的规格。
