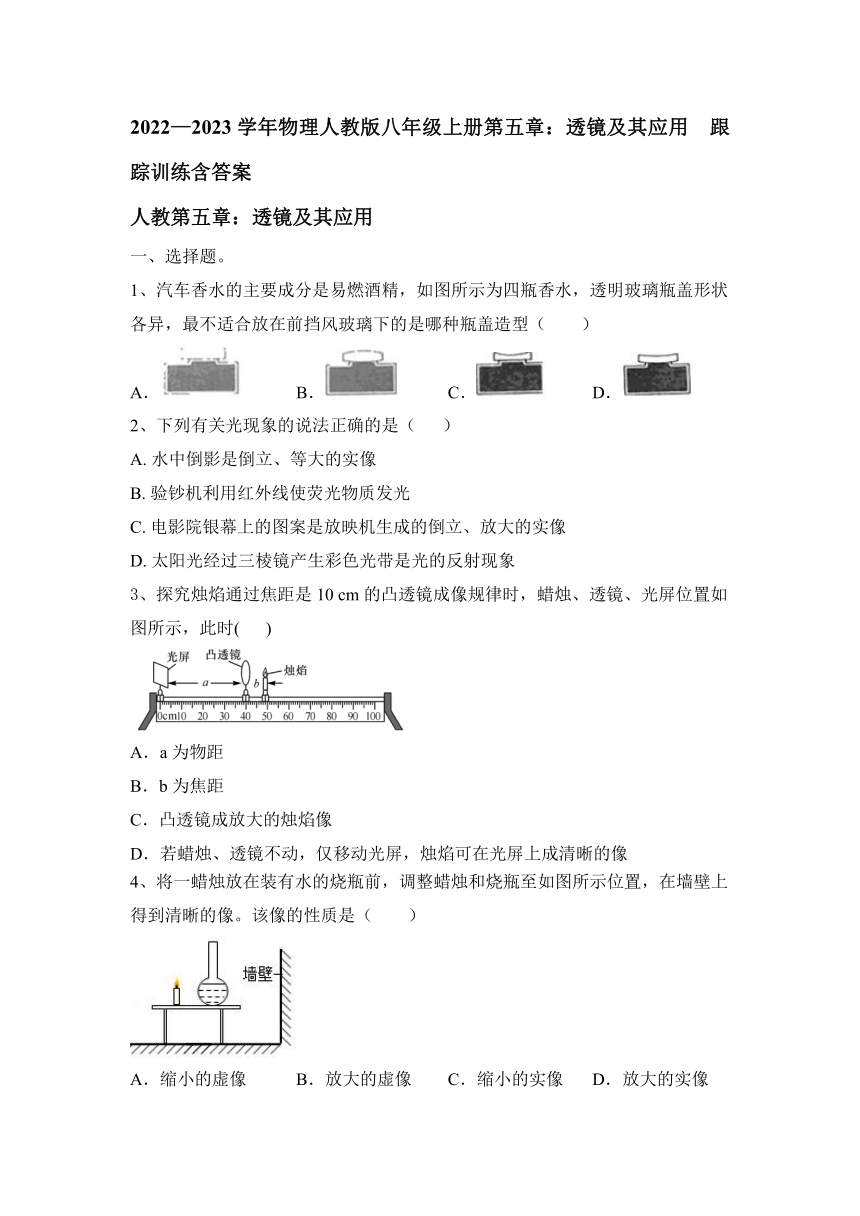

2022—2023学年物理人教版八年级上册第五章:透镜及其应用 跟踪训练含答案
人教第五章:透镜及其应用
一、选择题。
1、汽车香水的主要成分是易燃酒精,如图所示为四瓶香水,透明玻璃瓶盖形状各异,最不适合放在前挡风玻璃下的是哪种瓶盖造型( )
A. B. C. D.
2、下列有关光现象的说法正确的是( )
A. 水中倒影是倒立、等大的实像
B. 验钞机利用红外线使荧光物质发光
C. 电影院银幕上的图案是放映机生成的倒立、放大的实像
D. 太阳光经过三棱镜产生彩色光带是光的反射现象
3、探究烛焰通过焦距是10 cm的凸透镜成像规律时,蜡烛、透镜、光屏位置如图所示,此时( )
A.a为物距
B.b为焦距
C.凸透镜成放大的烛焰像
D.若蜡烛、透镜不动,仅移动光屏,烛焰可在光屏上成清晰的像
4、将一蜡烛放在装有水的烧瓶前,调整蜡烛和烧瓶至如图所示位置,在墙壁上得到清晰的像。该像的性质是( )
A.缩小的虚像 B.放大的虚像 C.缩小的实像 D.放大的实像

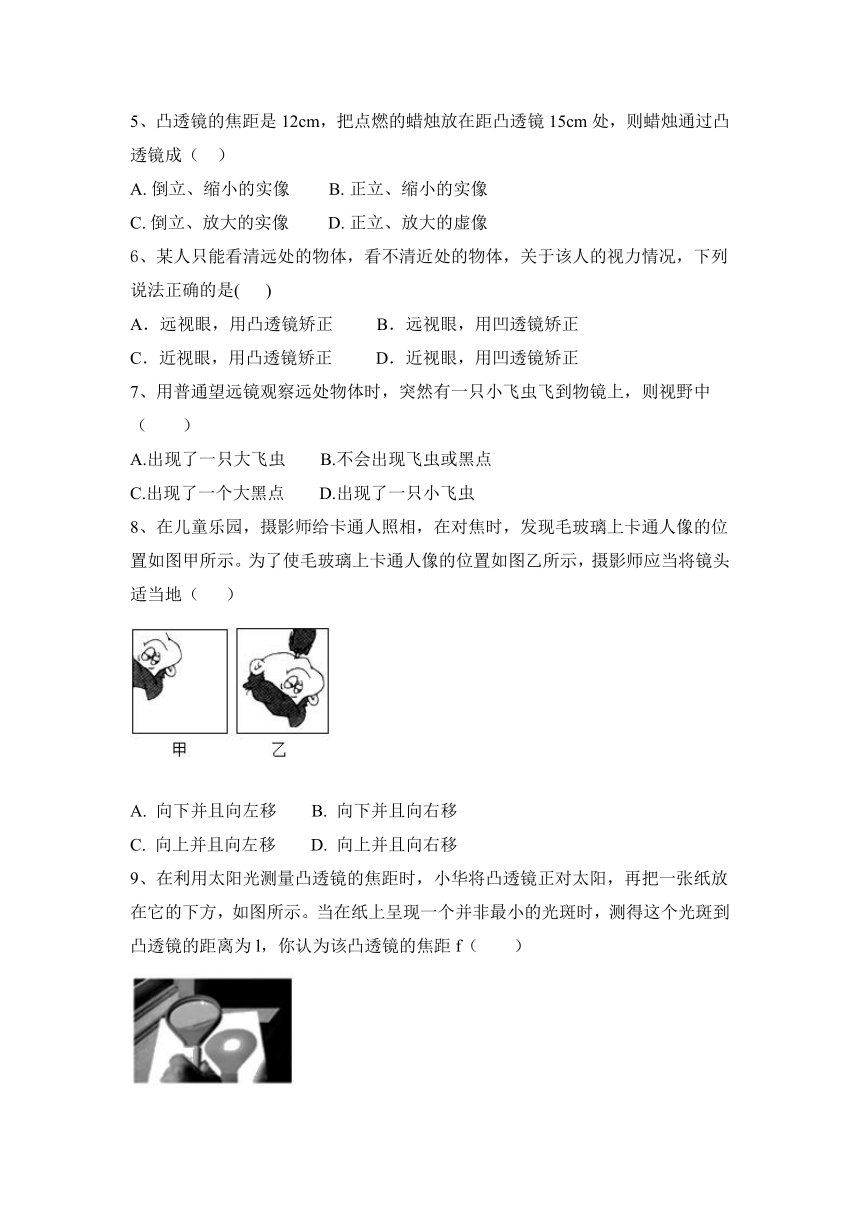

5、凸透镜的焦距是12cm,把点燃的蜡烛放在距凸透镜15cm处,则蜡烛通过凸透镜成( )
A. 倒立、缩小的实像 B. 正立、缩小的实像
C. 倒立、放大的实像 D. 正立、放大的虚像
6、某人只能看清远处的物体,看不清近处的物体,关于该人的视力情况,下列说法正确的是( )
A.远视眼,用凸透镜矫正 B.远视眼,用凹透镜矫正
C.近视眼,用凸透镜矫正 D.近视眼,用凹透镜矫正
7、用普通望远镜观察远处物体时,突然有一只小飞虫飞到物镜上,则视野中( )
A.出现了一只大飞虫 B.不会出现飞虫或黑点
C.出现了一个大黑点 D.出现了一只小飞虫
8、在儿童乐园,摄影师给卡通人照相,在对焦时,发现毛玻璃上卡通人像的位置如图甲所示。为了使毛玻璃上卡通人像的位置如图乙所示,摄影师应当将镜头适当地( )
A. 向下并且向左移 B. 向下并且向右移
C. 向上并且向左移 D. 向上并且向右移
9、在利用太阳光测量凸透镜的焦距时,小华将凸透镜正对太阳,再把一张纸放在它的下方,如图所示。当在纸上呈现一个并非最小的光斑时,测得这个光斑到凸透镜的距离为l,你认为该凸透镜的焦距f( )
A.一定大于l B.一定等于l
C.一定小于l D.可能大于l也可能小于l

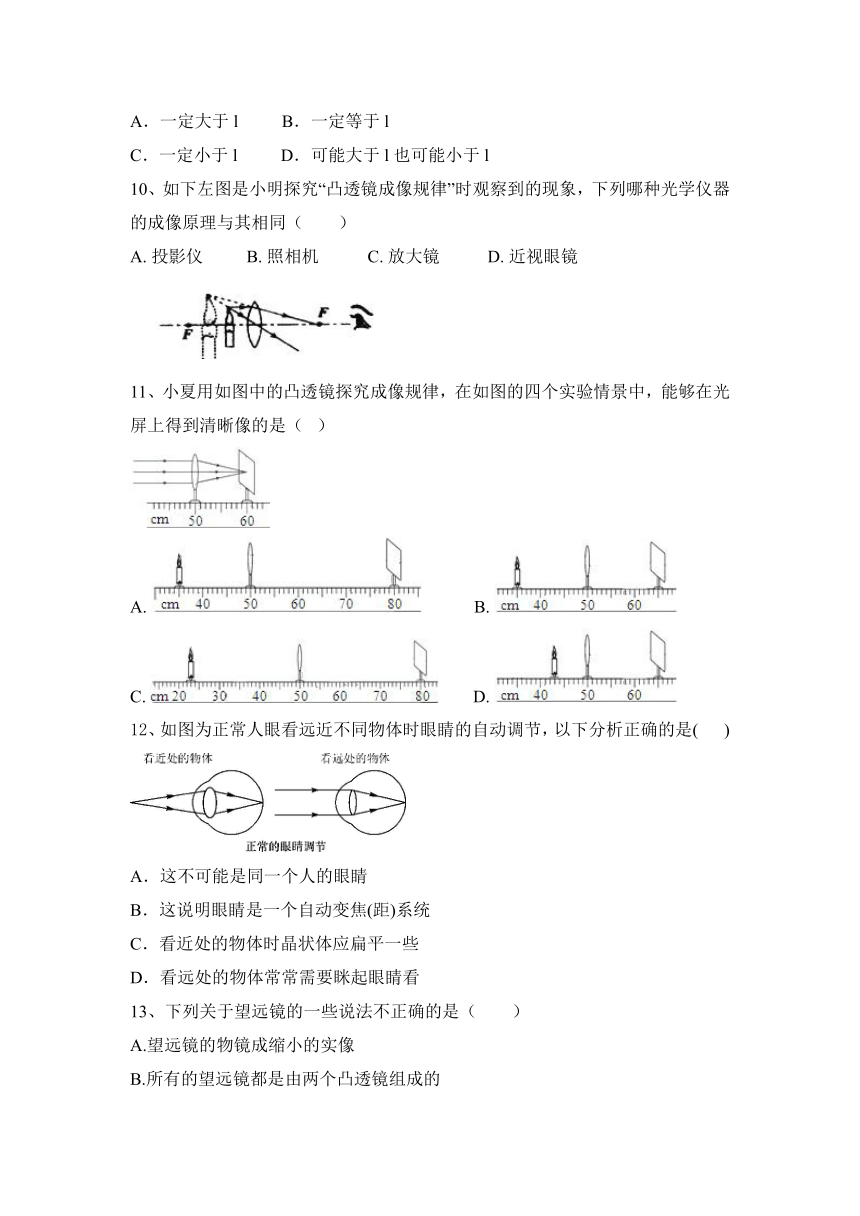

10、如下左图是小明探究“凸透镜成像规律”时观察到的现象,下列哪种光学仪器的成像原理与其相同( )
A. 投影仪 B. 照相机 C. 放大镜 D. 近视眼镜
11、小夏用如图中的凸透镜探究成像规律,在如图的四个实验情景中,能够在光屏上得到清晰像的是( )
A. B.
C. D.
12、如图为正常人眼看远近不同物体时眼睛的自动调节,以下分析正确的是( )
A.这不可能是同一个人的眼睛
B.这说明眼睛是一个自动变焦(距)系统
C.看近处的物体时晶状体应扁平一些
D.看远处的物体常常需要眯起眼睛看
13、下列关于望远镜的一些说法不正确的是( )
A.望远镜的物镜成缩小的实像
B.所有的望远镜都是由两个凸透镜组成的
C.望远镜的物镜直径越大,越容易观察到较暗的物体
D.天文爱好者用的望远镜,目镜的焦距比较短,物镜的焦距比较长

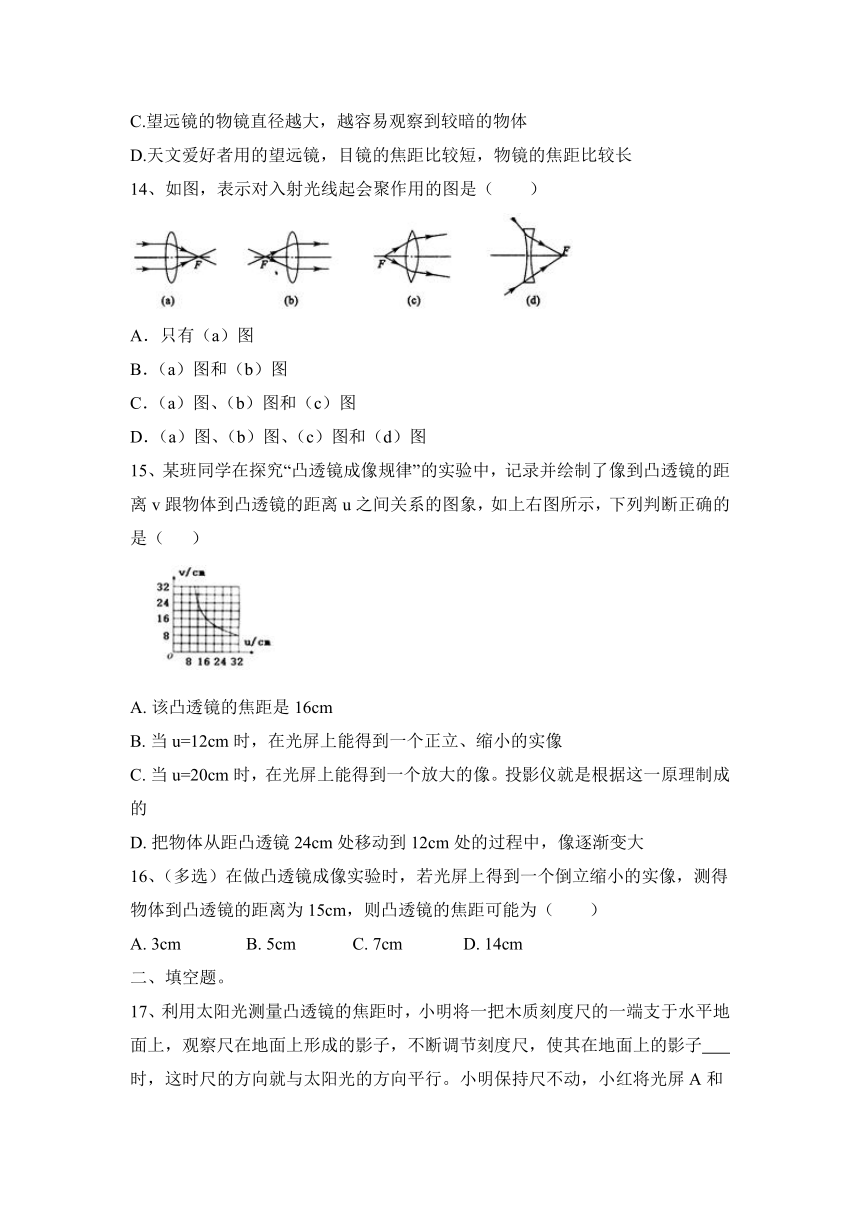

14、如图,表示对入射光线起会聚作用的图是( )
A.只有(a)图
B.(a)图和(b)图
C.(a)图、(b)图和(c)图
D.(a)图、(b)图、(c)图和(d)图
15、某班同学在探究“凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象,如上右图所示,下列判断正确的是( )
A. 该凸透镜的焦距是16cm
B. 当u=12cm时,在光屏上能得到一个正立、缩小的实像
C. 当u=20cm时,在光屏上能得到一个放大的像。投影仪就是根据这一原理制成的
D. 把物体从距凸透镜24cm处移动到12cm处的过程中,像逐渐变大
16、(多选)在做凸透镜成像实验时,若光屏上得到一个倒立缩小的实像,测得物体到凸透镜的距离为15cm,则凸透镜的焦距可能为( )
A. 3cm B. 5cm C. 7cm D. 14cm
二、填空题。

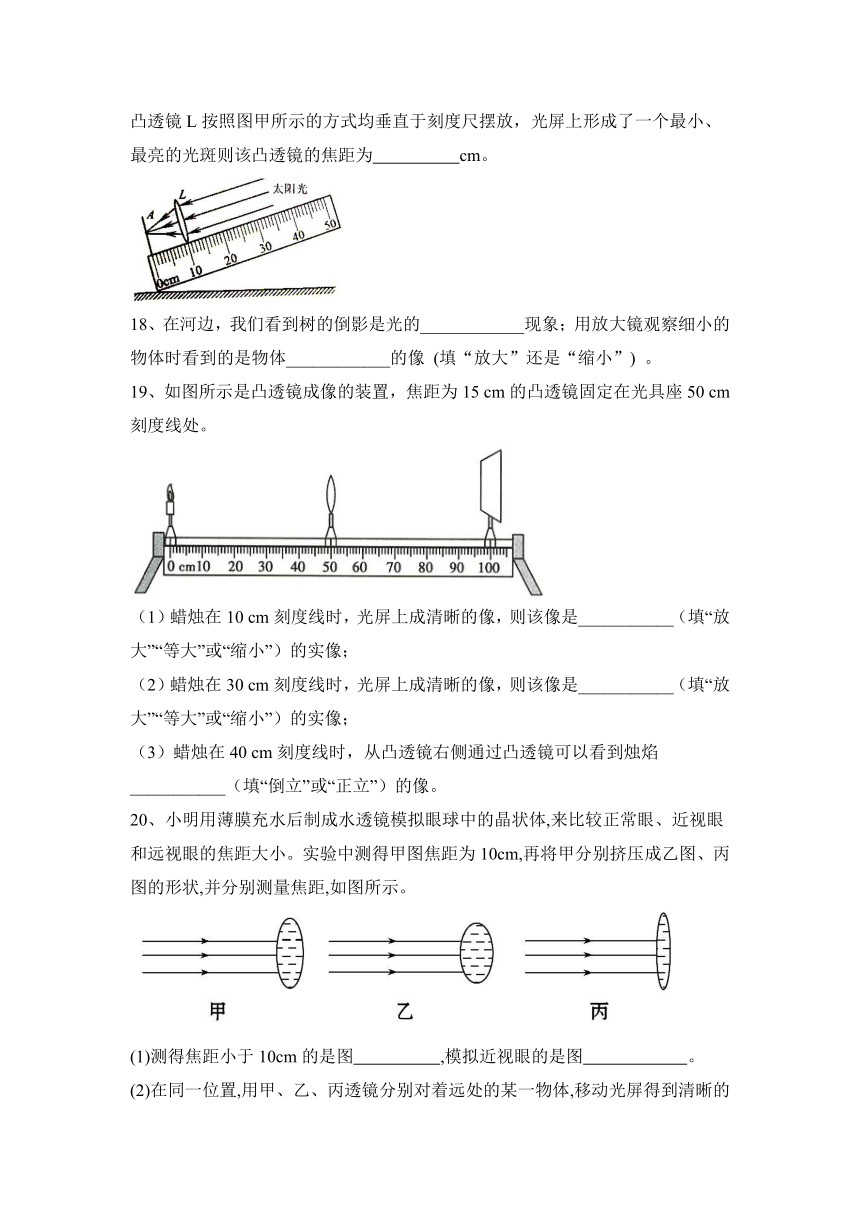

17、利用太阳光测量凸透镜的焦距时,小明将一把木质刻度尺的一端支于水平地面上,观察尺在地面上形成的影子,不断调节刻度尺,使其在地面上的影子 时,这时尺的方向就与太阳光的方向平行。小明保持尺不动,小红将光屏A和凸透镜L按照图甲所示的方式均垂直于刻度尺摆放,光屏上形成了一个最小、最亮的光斑则该凸透镜的焦距为 cm。
18、在河边,我们看到树的倒影是光的____________现象;用放大镜观察细小的物体时看到的是物体____________的像 (填“放大”还是“缩小”) 。
19、如图所示是凸透镜成像的装置,焦距为15 cm的凸透镜固定在光具座50 cm刻度线处。
(1)蜡烛在10 cm刻度线时,光屏上成清晰的像,则该像是___________(填“放大”“等大”或“缩小”)的实像;
(2)蜡烛在30 cm刻度线时,光屏上成清晰的像,则该像是___________(填“放大”“等大”或“缩小”)的实像;
(3)蜡烛在40 cm刻度线时,从凸透镜右侧通过凸透镜可以看到烛焰___________(填“倒立”或“正立”)的像。
20、小明用薄膜充水后制成水透镜模拟眼球中的晶状体,来比较正常眼、近视眼和远视眼的焦距大小。实验中测得甲图焦距为10cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距,如图所示。
(1)测得焦距小于10cm的是图 ,模拟近视眼的是图 。
(2)在同一位置,用甲、乙、丙透镜分别对着远处的某一物体,移动光屏得到清晰的像,其中像距较大的是 图。
21、平面镜前看自身的像,离镜子越远会感觉到 ,这是因为 。如果用肉眼直接观察很远的物体,视角 ,而用望远镜的物镜把很远物体的像呈在离眼睛很近的地方,视角 。
过镜子看到像的视角变小了,则人看到的物体感觉上就变小了;很小;变大
22、如图所示为一种光学显微镜,其中目镜和物镜都是由______制成的,在光线较弱的情况下,反光镜可以选用______(选填:“平面镜”、“凹面镜”)。
23、在森林中旅游时,导游会提醒你,不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后,相当于一个 (选填“凸透镜”或“凹透镜”),太阳出来后,它对光线有 作用,可能会引起森林火灾。
24、如图所示:
在鉴定文物时,常用放大镜观察文物的细微部分,这时他看到的像是 ______ 立(选填“正”、“倒”)、放大的 ______ 像(选填“虚”、“实”)。如果在文物上有两条裂纹,其夹角是5度。放大镜的放大倍数是6倍,则他看到的角是 ______ 度。
25、小明利用支付宝进行扫码支付时,用手机摄像头扫描商家的收款二维码,手机摄像头相当于一个_____(选填“凸透镜”或“凹透镜”):摄像头靠近二维码时,所成的像_____(选填“变大”“变小”或“不变”)
三、作图题。
26、(1)根据平面镜成像特点,在图甲中画出物体AB在平面镜中的像;
(2)图乙中的入射光线平行于凸透镜主光轴,请画出经凸透镜后的折射光线;
(3)图丙中的入射光线平行于凹透镜主光轴,请画出经凹透镜后的折射光线;
(4)图丁体温计的读数为多少
四、简答题。
27、从显微镜中观察到的植物的表皮细胞是属于光的折射现象吗?请说明原因。
五、实验探究题。
28、小明在用焦距为10cm的凸透镜来探究成像规律的实验中。
(1)如图所示,将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后,调节凸透镜和光屏的高度,使它们的中心与烛焰中心大致在同一高度。其目的是使像成在 。
(2)接着小明用不透光的纸板遮挡住凸透镜的上半边,然后前后移动光屏,他
(填“能”或“不能”)在光屏上看到完整的像。
(3)在实验过程中,小明发现凸透镜成放大实像和缩小实像的分界点是 ;凸透镜成实像和虚像的分界点是 。
(4)实验过程中,由于蜡烛燃烧变短,使烛焰的像成在了光屏中心的上方,要使像重新成在光屏的中心,如果只调凸透镜,应将凸透镜向 调。调好后,烛焰中心在凸透镜 (选填“主光轴的上方”、“主光轴的下方”或“主光轴上”)。
29、1609年,荷兰一家眼镜店老板的儿子在玩镜片时,小孩无意间一只手拿起一个近视片,另一只手拿起一个老花镜,把它们放在一前一后的位置,眼睛对着镜片向远处看.他突然惊叫到:“教堂的塔尖变近了.”根据这个办法,利佩尔席做成了第一架望远镜.
(1) 今天我们在这里也来模仿一下他们的做法,看看你有什么新发现没有?
(2) 再想一想如果我们用两个同焦距的凸透镜来做实验,又会如何?
六、计算题。
30、如图所示,物体AB在凸透镜另一侧能成一个等大、倒立的实像,物距u=OB,像距v=OD,凸透镜的焦距为f.其中物距、像距和焦距之间的关系=+。
(1)请你结合数学知识证明凸透镜成等大实像的条件是u=2f;
(2)物理学中用像距和物距的比值来表示凸透镜的放大率,即m=,请你结合公式和投影仪成像时u和v的大小关系,说明投影仪成像时放大率m是大于1还是小于1。
2022—2023学年物理人教版八年级上册第五章:透镜及其应用 跟踪训练含答案
人教第五章:透镜及其应用
一、选择题。
1、汽车香水的主要成分是易燃酒精,如图所示为四瓶香水,透明玻璃瓶盖形状各异,最不适合放在前挡风玻璃下的是哪种瓶盖造型( )
A. B. C. D.
【答案】B。
2、下列有关光现象的说法正确的是( )
A. 水中倒影是倒立、等大的实像
B. 验钞机利用红外线使荧光物质发光
C. 电影院银幕上的图案是放映机生成的倒立、放大的实像
D. 太阳光经过三棱镜产生彩色光带是光的反射现象
【答案】C
3、探究烛焰通过焦距是10 cm的凸透镜成像规律时,蜡烛、透镜、光屏位置如图所示,此时( )
A.a为物距
B.b为焦距
C.凸透镜成放大的烛焰像
D.若蜡烛、透镜不动,仅移动光屏,烛焰可在光屏上成清晰的像
【答案】C
4、将一蜡烛放在装有水的烧瓶前,调整蜡烛和烧瓶至如图所示位置,在墙壁上得到清晰的像。该像的性质是( )
A.缩小的虚像 B.放大的虚像 C.缩小的实像 D.放大的实像
【答案】D
5、凸透镜的焦距是12cm,把点燃的蜡烛放在距凸透镜15cm处,则蜡烛通过凸透镜成( )
A. 倒立、缩小的实像 B. 正立、缩小的实像
C. 倒立、放大的实像 D. 正立、放大的虚像
【答案】C
6、某人只能看清远处的物体,看不清近处的物体,关于该人的视力情况,下列说法正确的是( )
A.远视眼,用凸透镜矫正 B.远视眼,用凹透镜矫正
C.近视眼,用凸透镜矫正 D.近视眼,用凹透镜矫正
【答案】A
7、用普通望远镜观察远处物体时,突然有一只小飞虫飞到物镜上,则视野中( )
A.出现了一只大飞虫 B.不会出现飞虫或黑点
C.出现了一个大黑点 D.出现了一只小飞虫
【答案】B
8、在儿童乐园,摄影师给卡通人照相,在对焦时,发现毛玻璃上卡通人像的位置如图甲所示。为了使毛玻璃上卡通人像的位置如图乙所示,摄影师应当将镜头适当地( )
A. 向下并且向左移 B. 向下并且向右移
C. 向上并且向左移 D. 向上并且向右移
【答案】B
9、在利用太阳光测量凸透镜的焦距时,小华将凸透镜正对太阳,再把一张纸放在它的下方,如图所示。当在纸上呈现一个并非最小的光斑时,测得这个光斑到凸透镜的距离为l,你认为该凸透镜的焦距f( )
A.一定大于l B.一定等于l
C.一定小于l D.可能大于l也可能小于l
【答案】D。
10、如下左图是小明探究“凸透镜成像规律”时观察到的现象,下列哪种光学仪器的成像原理与其相同( )
A. 投影仪 B. 照相机 C. 放大镜 D. 近视眼镜
【答案】C
11、小夏用如图中的凸透镜探究成像规律,在如图的四个实验情景中,能够在光屏上得到清晰像的是( )
A. B.
C. D.
【答案】A
12、如图为正常人眼看远近不同物体时眼睛的自动调节,以下分析正确的是( )
A.这不可能是同一个人的眼睛
B.这说明眼睛是一个自动变焦(距)系统
C.看近处的物体时晶状体应扁平一些
D.看远处的物体常常需要眯起眼睛看
【答案】B
13、下列关于望远镜的一些说法不正确的是( )
A.望远镜的物镜成缩小的实像
B.所有的望远镜都是由两个凸透镜组成的
C.望远镜的物镜直径越大,越容易观察到较暗的物体
D.天文爱好者用的望远镜,目镜的焦距比较短,物镜的焦距比较长
【答案】B
14、如图,表示对入射光线起会聚作用的图是( )
A.只有(a)图
B.(a)图和(b)图
C.(a)图、(b)图和(c)图
D.(a)图、(b)图、(c)图和(d)图
【答案】C。
15、某班同学在探究“凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象,如上右图所示,下列判断正确的是( )
A. 该凸透镜的焦距是16cm
B. 当u=12cm时,在光屏上能得到一个正立、缩小的实像
C. 当u=20cm时,在光屏上能得到一个放大的像。投影仪就是根据这一原理制成的
D. 把物体从距凸透镜24cm处移动到12cm处的过程中,像逐渐变大
【答案】D
16、(多选)在做凸透镜成像实验时,若光屏上得到一个倒立缩小的实像,测得物体到凸透镜的距离为15cm,则凸透镜的焦距可能为( )
A. 3cm B. 5cm C. 7cm D. 14cm
【答案】A,B,C
二、填空题。
17、利用太阳光测量凸透镜的焦距时,小明将一把木质刻度尺的一端支于水平地面上,观察尺在地面上形成的影子,不断调节刻度尺,使其在地面上的影子 时,这时尺的方向就与太阳光的方向平行。小明保持尺不动,小红将光屏A和凸透镜L按照图甲所示的方式均垂直于刻度尺摆放,光屏上形成了一个最小、最亮的光斑则该凸透镜的焦距为 cm。
【答案】最短 10.0cm
18、在河边,我们看到树的倒影是光的____________现象;用放大镜观察细小的物体时看到的是物体____________的像 (填“放大”还是“缩小”) 。
【答案】反射;放大
19、如图所示是凸透镜成像的装置,焦距为15 cm的凸透镜固定在光具座50 cm刻度线处。
(1)蜡烛在10 cm刻度线时,光屏上成清晰的像,则该像是___________(填“放大”“等大”或“缩小”)的实像;
(2)蜡烛在30 cm刻度线时,光屏上成清晰的像,则该像是___________(填“放大”“等大”或“缩小”)的实像;
(3)蜡烛在40 cm刻度线时,从凸透镜右侧通过凸透镜可以看到烛焰___________(填“倒立”或“正立”)的像。
【答案】缩小 放大 正立
20、小明用薄膜充水后制成水透镜模拟眼球中的晶状体,来比较正常眼、近视眼和远视眼的焦距大小。实验中测得甲图焦距为10cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距,如图所示。
(1)测得焦距小于10cm的是图 ,模拟近视眼的是图 。
(2)在同一位置,用甲、乙、丙透镜分别对着远处的某一物体,移动光屏得到清晰的像,其中像距较大的是 图。
【答案】(1)乙 乙 (2)丙
21、平面镜前看自身的像,离镜子越远会感觉到 ,这是因为 。如果用肉眼直接观察很远的物体,视角 ,而用望远镜的物镜把很远物体的像呈在离眼睛很近的地方,视角 。
【答案】像越小;人离镜子越远时,人在镜中的像离镜子也越远,此时,人通过镜子看到像的视角变小了,则人看到的物体感觉上就变小了;很小;变大
22、如图所示为一种光学显微镜,其中目镜和物镜都是由______制成的,在光线较弱的情况下,反光镜可以选用______(选填:“平面镜”、“凹面镜”)。
【答案】凸透镜;凹面镜
23、在森林中旅游时,导游会提醒你,不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后,相当于一个 (选填“凸透镜”或“凹透镜”),太阳出来后,它对光线有 作用,可能会引起森林火灾。
【答案】凸透镜 会聚
24、如图所示:
在鉴定文物时,常用放大镜观察文物的细微部分,这时他看到的像是 ______ 立(选填“正”、“倒”)、放大的 ______ 像(选填“虚”、“实”)。如果在文物上有两条裂纹,其夹角是5度。放大镜的放大倍数是6倍,则他看到的角是 ______ 度。
【答案】正;虚;5
25、小明利用支付宝进行扫码支付时,用手机摄像头扫描商家的收款二维码,手机摄像头相当于一个_____(选填“凸透镜”或“凹透镜”):摄像头靠近二维码时,所成的像_____(选填“变大”“变小”或“不变”)
【答案】凸透镜 变大
三、作图题。
26、(1)根据平面镜成像特点,在图甲中画出物体AB在平面镜中的像;
(2)图乙中的入射光线平行于凸透镜主光轴,请画出经凸透镜后的折射光线;
(3)图丙中的入射光线平行于凹透镜主光轴,请画出经凹透镜后的折射光线;
(4)图丁体温计的读数为多少
【答案】(1)(2)(3)见解答图; (4)38.2℃.
【解析】(1)先根据像与物关于平面镜对称作出物体AB在平面镜中的像点,用虚线连接像点A′B′即为物体在平面镜中所成的像,如图所示:
(2)平行于主光轴的光线经凸透镜折射后将过焦点,如图所示:
(3)平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点.如图所示:
(4)图中体温计的分度值是0.1℃,所以图中体温计的示数为38.2℃。
四、简答题。
27、从显微镜中观察到的植物的表皮细胞是属于光的折射现象吗?请说明原因。
【答案】从显微镜中观察植物的表皮细胞,属于光的折射现象;
原因是:显微镜是2个凸透镜组成的,光线从空气进入透镜时发生折射,先成放大实像,再成放大虚像。
五、实验探究题。
28、小明在用焦距为10cm的凸透镜来探究成像规律的实验中。
(1)如图所示,将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后,调节凸透镜和光屏的高度,使它们的中心与烛焰中心大致在同一高度。其目的是使像成在 。
(2)接着小明用不透光的纸板遮挡住凸透镜的上半边,然后前后移动光屏,他
(填“能”或“不能”)在光屏上看到完整的像。
(3)在实验过程中,小明发现凸透镜成放大实像和缩小实像的分界点是 ;凸透镜成实像和虚像的分界点是 。
(4)实验过程中,由于蜡烛燃烧变短,使烛焰的像成在了光屏中心的上方,要使像重新成在光屏的中心,如果只调凸透镜,应将凸透镜向 调。调好后,烛焰中心在凸透镜 (选填“主光轴的上方”、“主光轴的下方”或“主光轴上”)。
【答案】(1)光屏的中央 (2)能 (3)二倍焦距;一倍焦距处或焦点
(4)下;主光轴的下方
29、1609年,荷兰一家眼镜店老板的儿子在玩镜片时,小孩无意间一只手拿起一个近视片,另一只手拿起一个老花镜,把它们放在一前一后的位置,眼睛对着镜片向远处看.他突然惊叫到:“教堂的塔尖变近了.”根据这个办法,利佩尔席做成了第一架望远镜.
(1) 今天我们在这里也来模仿一下他们的做法,看看你有什么新发现没有?
(3) 再想一想如果我们用两个同焦距的凸透镜来做实验,又会如何?
【答案】(1)当用凸透镜与凹透镜组合时,从远处物体射来的平行光线,经物镜折射后,向焦点处会聚,在经过凹透镜时变得发散,人眼逆着发散射来的光线看去,会看到一个物体的正立放大的虚像.如图所示;
(2)用两个同焦距的凸透镜组合时,从远处物体射来的平行光线,经物镜后,在焦点以外距焦点很近处成一倒立缩小实像.实像位于目镜和它的焦点之间距焦点很近的地方,目镜以此为物形成放大的虚像.如图所示.
六、计算题。
30、如图所示,物体AB在凸透镜另一侧能成一个等大、倒立的实像,物距u=OB,像距v=OD,凸透镜的焦距为f.其中物距、像距和焦距之间的关系=+。
(1)请你结合数学知识证明凸透镜成等大实像的条件是u=2f;
(2)物理学中用像距和物距的比值来表示凸透镜的放大率,即m=,请你结合公式和投影仪成像时u和v的大小关系,说明投影仪成像时放大率m是大于1还是小于1。
【答案及解析】(1)在三角形AOB和COD中,
AB=CD,∠AOB=∠COD;则OB=OD,
即u=v;因为=+,化简得:u=2f;
(2)投影线能成放大的实像,v>u,>1,可得m>1。
