设计的一般过程 课伯

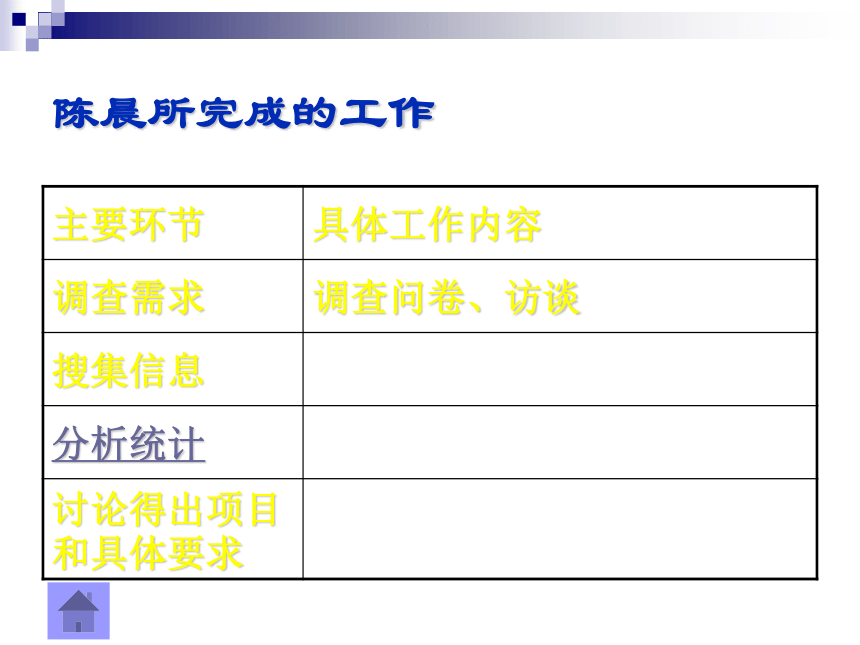

课件28张PPT。3.1 设计的一般过程感冒纸巾架防溅雨伞眼药水专用漏斗木屐皮鞋与防切手帮你挤牙膏调查问卷统计表格陈晨所完成的工作一、发现与明确问题设计必须从调查需求、分析信息、发现与明确需要解决问题开始，提出设计项目，明确设计要求。
明确需求和设计要求:
便携式小凳的设计要求是什么？
怎样写一份设计要求？工作内容表我们的设计要求功能:外出使用,方便
结构稳固
重量轻巧,最好1千克以内
材料成本5元以内
二、制定设计方案收集信息
设计分析
方案构思
方案呈现
方案筛选
收集信息可以通过用户调查、专家咨询、查阅图书资料、收听收看广播电视、浏览互联网等收集信息。
（1）收集有关各类凳子的资料
（2）收集有关各类便携、折叠、组合式凳子的资料设计分析材料强度材料密度材料价格……扩大支撑面连接方式:插接、榫接、合页、粘接等……尽量缩小体积采取可拆卸式采用折叠式……结构稳固易于制作自重轻体积小携带方便成本不高于5元材料结构携带根据设计要求，大胆构思，挖掘创造潜力，提出多个设想材料结构（画草图、做模型）连接方式（画草图、做模型）3、方案构思（头脑风暴）材料结构连接方式材 料结 构连接方式A.采用瓦楞纸材料的方案草图4、方案呈现B.采用木板、木棍材料的方案草图C.采用五夹板材料的方案草图作品举例1作品举例2 雅格布森作品，结构简洁大方，独角支架、支撑脚线条明快，以不锈钢为材料，椅面和靠背是热压胶合板整体成型。整体造型精练雅致，具有雕塑般的美感和强烈的时代气息。 3.制作模型或原型(1)绘制图样
(2)制作模型或者原型(缩小简化)制作过程分解图用高密度板做的一张凳子4.测试、评估及优化（1）测试：
检验产品在操作、使用过程中，在结构和技术性能等方面能否达到预定的设计要求。（承重、稳定性）
（2）评估：
对各个方案的结构稳固、造型、制作难度、自重、体积、携带、成本等方面进行评估。
（3）优化：
分析测试和评估的具体记录，同时听取用户、专家等的意见进行改正。 （增加结构强度、美化外观）
5.产品的使用和维护正确使用和维护可以使产品更好地满足人们的需求,并能延长其使用寿命
如何设计使用说明书设计过程示意图设计是一个动态发展的过程,在设计中有些步骤之间可能出现一定的循环.
