广西地区2021、2022两年物理中考真题、模拟题分类选编—电流和电路 练习题（含解析）

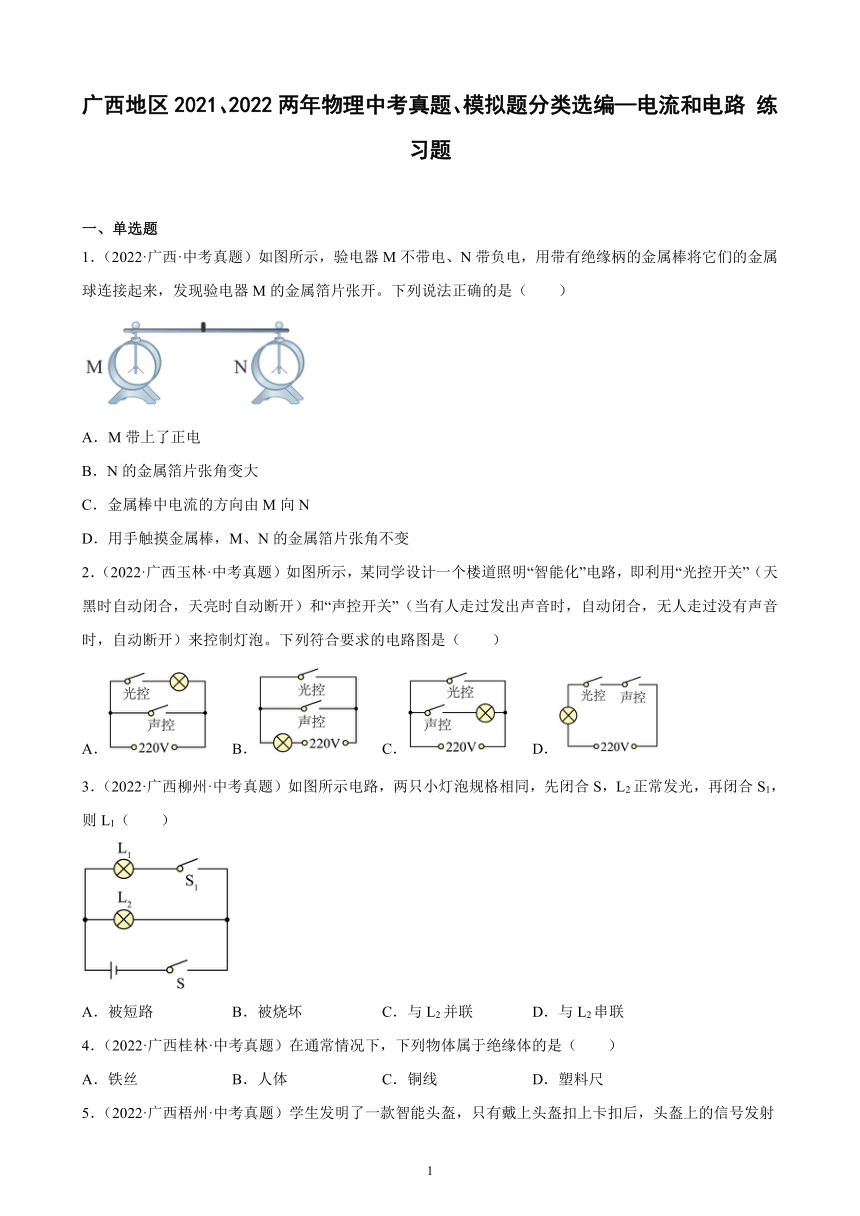

广西地区2021、2022两年物理中考真题、模拟题分类选编—电流和电路 练习题
一、单选题
1．（2022·广西·中考真题）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器M的金属箔片张开。下列说法正确的是（　　）
A．M带上了正电
B．N的金属箔片张角变大
C．金属棒中电流的方向由M向N
D．用手触摸金属棒，M、N的金属箔片张角不变
2．（2022·广西玉林·中考真题）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（　　）
A． B． C． D．
3．（2022·广西柳州·中考真题）如图所示电路，两只小灯泡规格相同，先闭合S，L2正常发光，再闭合S1，则L1（　　）
A．被短路 B．被烧坏 C．与L2并联 D．与L2串联
4．（2022·广西桂林·中考真题）在通常情况下，下列物体属于绝缘体的是（　　）
A．铁丝 B．人体 C．铜线 D．塑料尺

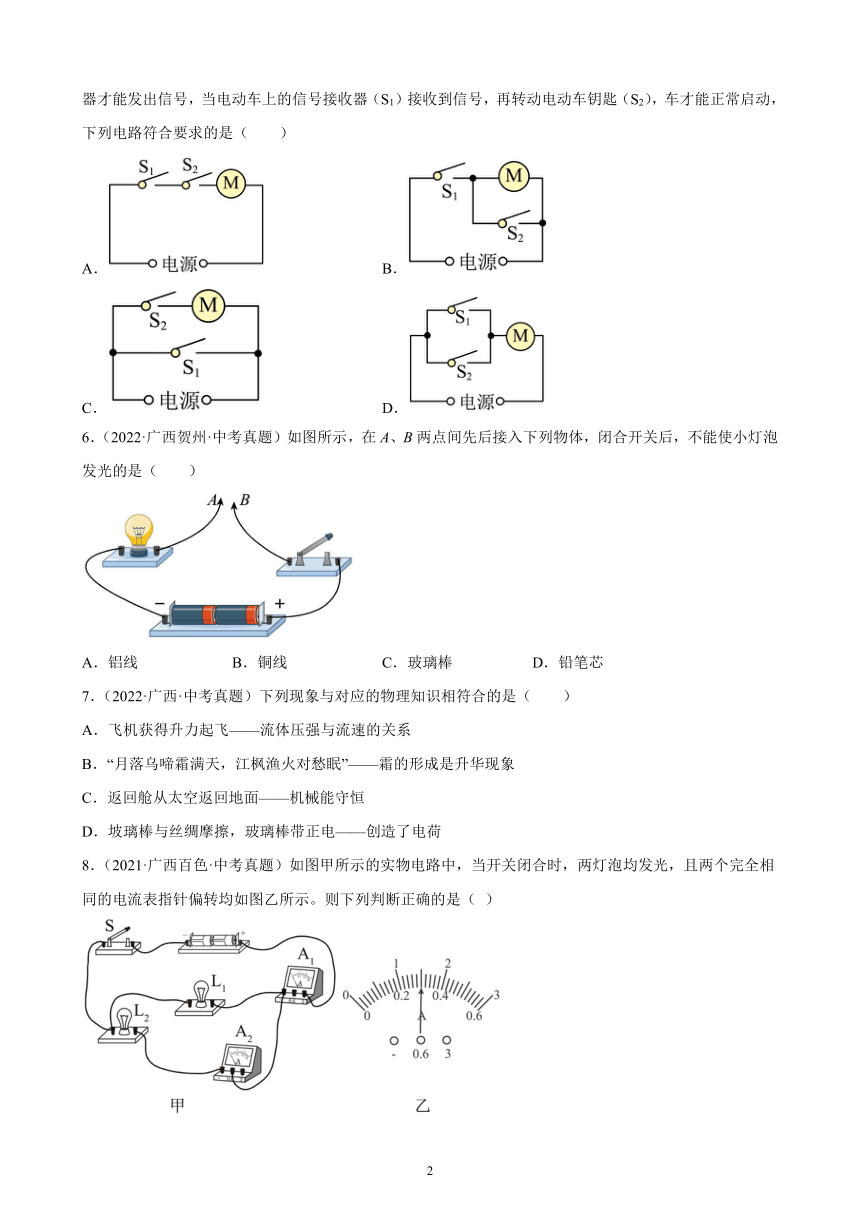

5．（2022·广西梧州·中考真题）学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（　　）
A． B．
C． D．
6．（2022·广西贺州·中考真题）如图所示，在A、B两点间先后接入下列物体，闭合开关后，不能使小灯泡发光的是（　　）
A．铝线 B．铜线 C．玻璃棒 D．铅笔芯
7．（2022·广西·中考真题）下列现象与对应的物理知识相符合的是（　　）
A．飞机获得升力起飞——流体压强与流速的关系
B．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是升华现象
C．返回舱从太空返回地面——机械能守恒
D．坡璃棒与丝绸摩擦，玻璃棒带正电——创造了电荷
8．（2021·广西百色·中考真题）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）

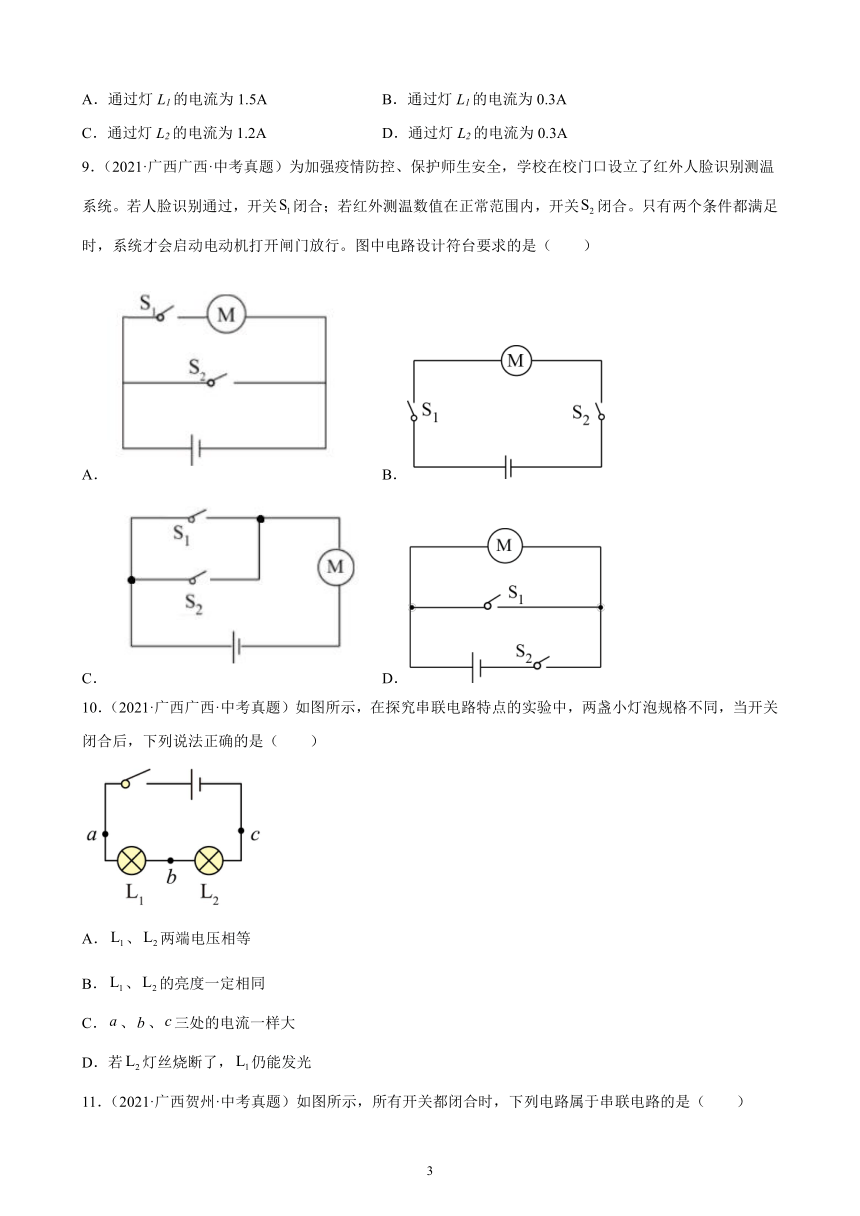

A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
9．（2021·广西广西·中考真题）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关闭合；若红外测温数值在正常范围内，开关闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（　　）
A． B．
C． D．
10．（2021·广西广西·中考真题）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）
A．、两端电压相等
B．、的亮度一定相同
C．、、三处的电流一样大
D．若灯丝烧断了，仍能发光

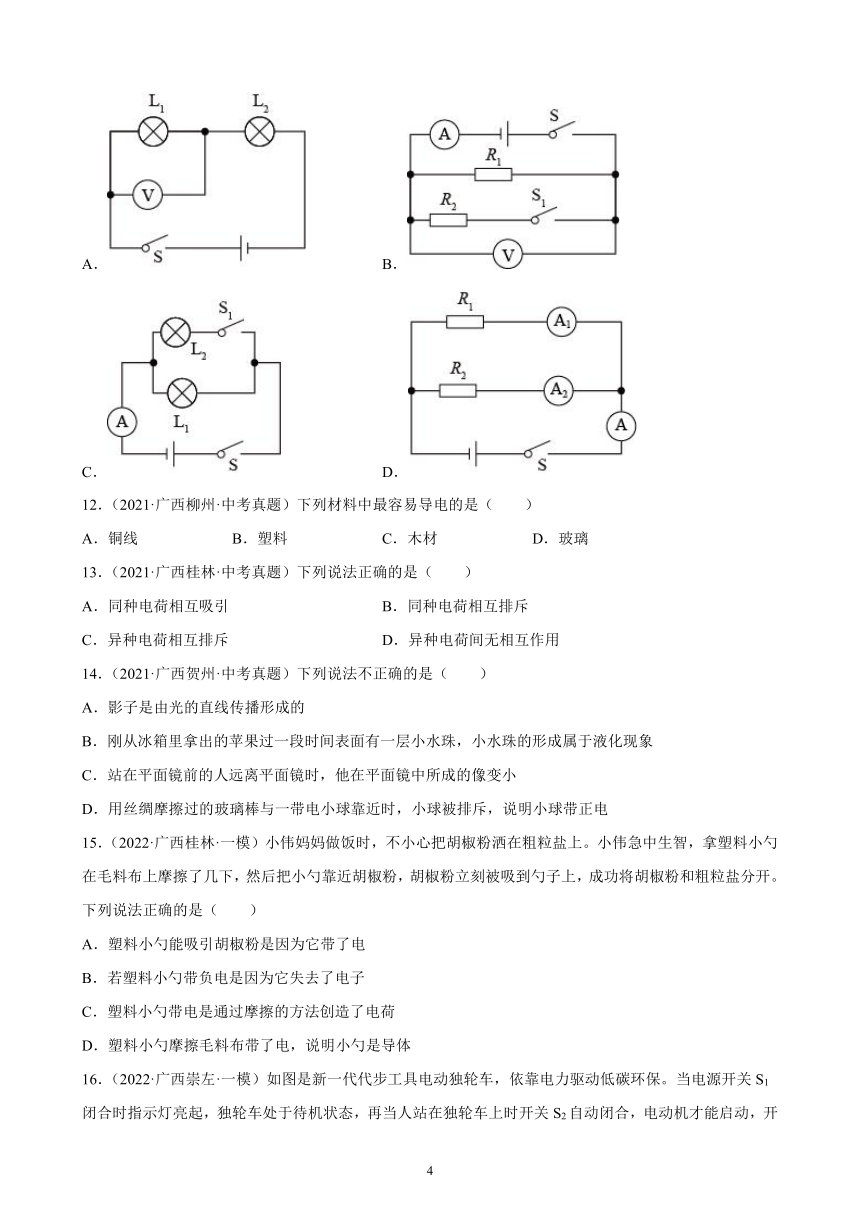

11．（2021·广西贺州·中考真题）如图所示，所有开关都闭合时，下列电路属于串联电路的是（　　）
A． B．
C． D．
12．（2021·广西柳州·中考真题）下列材料中最容易导电的是（　　）
A．铜线 B．塑料 C．木材 D．玻璃
13．（2021·广西桂林·中考真题）下列说法正确的是（　　）
A．同种电荷相互吸引 B．同种电荷相互排斥
C．异种电荷相互排斥 D．异种电荷间无相互作用
14．（2021·广西贺州·中考真题）下列说法不正确的是（　　）
A．影子是由光的直线传播形成的
B．刚从冰箱里拿出的苹果过一段时间表面有一层小水珠，小水珠的形成属于液化现象
C．站在平面镜前的人远离平面镜时，他在平面镜中所成的像变小
D．用丝绸摩擦过的玻璃棒与一带电小球靠近时，小球被排斥，说明小球带正电
15．（2022·广西桂林·一模）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（　　）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体

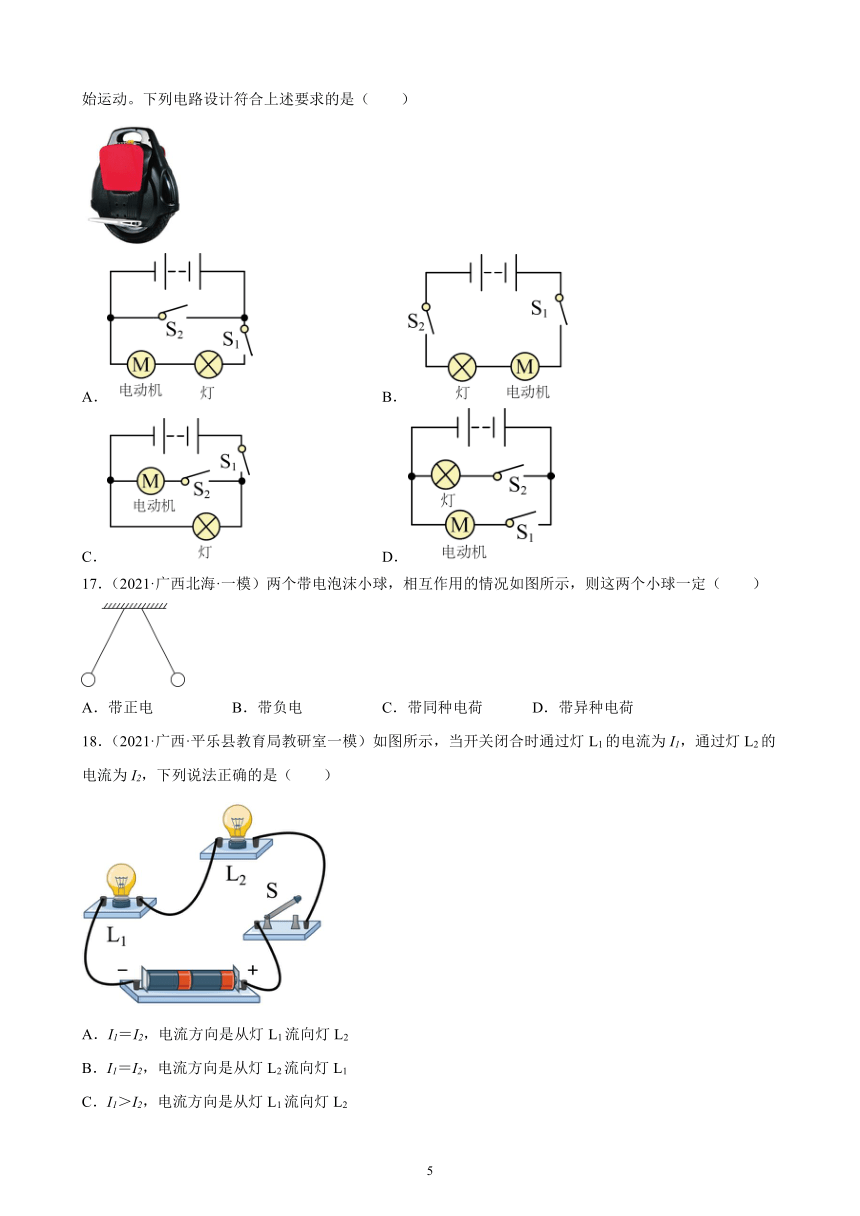

16．（2022·广西崇左·一模）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．
17．（2021·广西北海·一模）两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（　　）
A．带正电 B．带负电 C．带同种电荷 D．带异种电荷
18．（2021·广西·平乐县教育局教研室一模）如图所示，当开关闭合时通过灯L1的电流为I1，通过灯L2的电流为I2，下列说法正确的是（　　）
A．I1＝I2，电流方向是从灯L1流向灯L2
B．I1＝I2，电流方向是从灯L2流向灯L1
C．I1＞I2，电流方向是从灯L1流向灯L2
D．I1＜I2，电流方向是从灯L2流向灯L1
二、多选题
19．（2022·广西柳州·中考真题）博物馆里有些古书非常陈旧，直接翻动它容易使书页破损，有人提出，通过给书带电，使书一页页分开来，如图所示。假设给每页书带电可以实现，能使书一页页分开的带电方式是（　　）
A．使每页书都带上正电 B．使每页书都带上负电
C．使相邻书页带上异种电荷 D．只让封面带正电，封底带负电
三、填空题
20．（2022·广西贵港·中考真题）如图所示，用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔片张开。验电器金属箔片张开是因为___________电荷相互排斥；橡胶棒接触验电器时，验电器金属杆中瞬间电流方向是从___________（只选填标号：A．“金属球到金属箔片”或B．“金属箱片到金属球”）。
21．（2022·广西贺州·中考真题）自然界只存在两种电荷，一种是正电荷，另一种是 _____电荷。当甲乙两个通草球出现如图所示情形时，若甲带正电，则乙带 _____电。
22．（2022·广西·中考真题）生活中处处有物理。我们在平静的湖边常看到“云在水中飘，鱼在云上游”的美景，其中看到的“鱼”是由于光的______形成的______（选填“实”或“虚”）像；用梳子梳理头发时，有时发现越梳头发越蓬松，这是因为头发带上______种电荷而相互排斥。
23．（2022·广西百色·中考真题）毛皮摩擦过的橡胶棒带__________（选填“正”或“负”）电荷。如图所示，将带电的橡胶棒接触验电器的金属球，金属箔由于带__________（选填“同种”或“异种”）电荷而张开一定的角度。
24．（2022·广西梧州·中考真题）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两片金属箔张开，其工作原理是同种电荷互相 ___________，此时金属箔带 ___________电。
25．（2022·广西河池·中考真题）液晶显示屏容易“粘”满灰尘，是因为带电体具有________轻小物体的性质；阴极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，这种粒子叫做________（填一种粒子的物理名称）。
26．（2021·广西百色·中考真题）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 ______（选填“得到”或“失去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间 ______（选填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”）。
27．（2021·广西贵港·中考真题）科学家在探索物质结构的历程中，_______发现了电子；卢瑟福提出了原子______结构模型。
28．（2022·广西南宁·一模）如图，验电器的工作原理是同种电荷相互_______，用与丝绸摩擦过的玻璃棒接触验电器的金属球使验电器带电，验电器上会有瞬间电流产生，瞬间电流的方向是_______（选填序号：A、从上到下B、从下到上）。
29．（2022·广西贺州·模拟预测）如图甲所示的电路中，当开关闭合后，两个电流表的示数均为图乙所示，则通过小灯泡L1的电流是___________A， 流过小灯泡L2的电流是___________A。
30．（2021·广西贺州·一模）将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被_____，这种现象叫摩擦起电；在摩擦起电过程中，机械能转化为_____能和内能。
31．（2021·广西百色·一模）电路中的电流是由电荷的______形成的，闭合电路中电流的方向是从电源的______极出发，经过开关和用电器，再回到电源。
四、作图题
32．（2021·广西贵港·中考真题）（1）请在图中画出光线经过凹透镜后的光路图。（F为焦点）
（2）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
（3）如图所示一个鸡蛋在水中下沉，请作出鸡蛋所受力的示意图。（不考虑鸡蛋与水之间的摩擦）
33．（2022·广西崇左·一模）（1）如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数；
（2）下图电路有一根导线连错了，请在错误的导线上打“×”，并把电路改为：两灯并联，开关S同时控制两盏灯泡。
五、实验题
34．（2022·广西桂林·中考真题）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线；( )
（2）在实验过程中，突然熄灭，亮度不变，电路可能出现的故障是___________路；
（3）排除故障后，用电流表测出通过、和干路的电流，记录如下表，第三次实验时电流表指针指在如图丙的位置，其读数应为 ___________ A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格 ___________（选填“相同”或“不同”）的灯泡再次实验。
实验次数 1 2 3
电流表的示数/A 0.18 0.2
电流表的示数/A 0.18 0.2
电流表的示数/A 0.36 0.4
（4）本实验要进行多次实验的目的是 ___________。
35．（2021·广西贺州·中考真题）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯断路”或“灯短路”）；
（5）排除故障后，他测出了支路上的电流，然后他把电流表依次接入电路分别测量出支路电流、干路电流，两次测得的结果都如图丙所示，则_______A、_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
36．（2021·广西桂林·中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______；
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。
六、简答题
37．（2021·广西广西·中考真题）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
38．（2022·广西钦州·一模）医用外科口罩有三层结构，中间的过滤层经驻极处理后表面带有大量静电荷，对细小的粉尘有良好的阻隔效果；冬天，戴眼镜的人常因口罩佩戴不严实，出现眼镜“起雾”的现象。请用所学的物理知识解释过滤层对细小粉尘有良好阻隔效果和眼镜“起雾”的原因______。
参考答案：
1．C
【详解】A．M、N的金属球通过金属棒连接后，带负电的N的电荷经过金属棒流向M，使M带上负电荷，故A错误；
B．根据电荷守恒定律可知，M、N上的总电荷量不变，因为M从不带电到带电，从而使N的电荷量减少，所以验电器N的金属箔片张角变小，故B错误；
C．在金属棒中负电荷由N流向M，相当于正电荷由M流向N，我们规定电流的方向是正电荷的移动方向，所以金属棒中电流的方向由M向N，故C正确；
D．用手触摸金属棒，使负电荷通过人体流向大地，导致M、N上的总电荷量减少，所以M、N的金属箔片张角变小，故D错误。
故选C。
2．D
【详解】A．当声控开关闭合时，形成电源短路，电灯不亮，故A不符合题意；
B．光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光，故B不符合题意；
C．当光控开关闭合时，形成电源短路，电灯不亮，故C不符合题意；
D．光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，故D符合题意。
故选D。
3．C
【详解】两只小灯泡规格相同，先闭合S，只有L2接入电路，L2正常发光；再闭合S1，L1与L2并联接入电路，两端电压不变，L1和L2正常发光，L1 没有造成短路，也不会被烧坏。故ABD不符合题意，C符合题意。
故选C。
4．D
【详解】A．绝缘体是容易不导电的物体，导体是容易导电的物体；铁丝中有大量自由电子，容易导电，故A不符合题意；
B．人体组织中含有大量水分，和矿物质，电解质，所以人体会导电，故B不符合题意；
C．铜线中有大量自由电子，容易导电，故C不符合题意；
D．塑料尺不容易导电，是绝缘体，故D符合题意。
故选D。
5．A
【详解】当车上的信号接收器S1接收到信号后，再转动车钥匙S2，车才能正常启动，说明两个开关相互影响，单独一个开关闭合不能启动电动机，两个开关是串联在一起的，故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】AB．常见的导体有：人体、大地、各种金属、石墨、酸碱盐溶液等。常见的绝缘体有：橡胶、玻璃、塑料等。铝线、铜线是金属，容易导电，在A、B两点间接入铝线、铜线都能使小灯泡发光，故AB不符合题意；
C．在常温下，玻璃是绝缘体，不容易导电，在A、B两点间接入玻璃棒不能使小灯泡发光，故C符合题意；
D．铅笔芯的主要成分是石墨，是导体，容易导电，在A、B两点间接入铅笔芯能使小灯泡发光，故D不符合题意。
故选C。
7．A
【详解】A．飞机获得升力起飞利用了飞机机翼上表面空气流速快，压强小，从而获得升力，对应的知识为：流体压强与流速的关系，故A符合题意；
B．“月落乌啼霜满天，江枫渔火对愁眠”中，霜的形成是空中的水蒸气遇冷形成的小冰晶，是凝华现象，故B不符合题意；
C．返回舱从太空返回地面的过程中，在进入大气层前，返回舱只受重力，机械能守恒；进入大气层后，返回舱和大气摩擦产生大量的热量，一部分机械能转化成内能，机械能不守恒，故C不符合题意；
D．玻璃棒与丝绸摩擦，玻璃棒带正电，是因为玻璃棒上的电子转移到了丝绸上，是电荷发生了转移，不是创造了电荷，故D不符合题意。
故选A。
8．D
【详解】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0~0.6A，分度值为0.02A，通过L2中的电流示数I2=0.3A，则灯L1中的电流
I1=I—I2=1.5A-0.3A=1.2A
故ABC错误，D正确。
故选D。
9．B
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故B正确，ACD错误。
故选B。
10．C
【详解】A．两盏小灯泡规格不同，即电阻不同，根据串联分压，电阻不同，则两灯泡的电压不同，故A错误；
B．、的亮度与实际电功率有关，电阻不同，故实际电功率不同，故B错误；
C．由于串联，电路的各个地方电流相等，故C正确；
D．若灯丝烧断了，则电路断路，没有电流经过灯泡L1，故两灯都不亮，故D错误。
故选C。
11．A
【详解】A．电压表相当于断路，开关闭合后，故两灯泡首尾相连，故是串联，故A符合题意；
B．两电阻存在多条支路，两电阻并联，故B不符合题意；
C．开关都闭合后，存在两条支路，故是并联，故C不符合题意；
D．开关都闭合，存在两条支路，是并联，故D不符合题意。
故选A。
12．A
【详解】塑料、玻璃、木材是绝缘体，都不容易导电；金属铜是导体，容易导电；故BCD不符合题意；A符合题意。
故选A。
13．B
【详解】电荷间相互作用的规律是同种电荷相互排斥、异种电荷相互吸引。
故选B。
14．C
【详解】A．沿直线传播的光被不透明的物体挡住后会形成影子，影子是由光的直线传播形成的 ，故A正确，不符合题意；
B．刚从冰箱里拿出的苹果温度较低，空气中的水蒸气遇冷液化形成小水珠附着在苹果表面，故B正确，不符合题意；
C．平面镜所成的像与物体大小相等，人远离平面镜时，他在平面镜中所成的像大小不变，故C不正确，符合题意；
D．用丝绸摩擦过的玻璃棒因失去电子带正电，同种电荷互相排斥，小球被排斥，说明小球带正电，故D正确，不符合题意。
故选C。
15．A
【详解】A．塑料勺经过摩擦带了电，带电体吸引胡椒粉这样的轻小物体，故A正确；
B．若塑料勺带负电是因为它得到电子，故B错误；
C．塑料小勺带电是通过摩擦的方法使电荷发生了转移，不是创造了电荷，故C错误；
D．摩擦起电不能说明物体是导体，塑料小勺是绝缘体，故D错误。
故选A。
16．C
【详解】由题可知，当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，所以，指示灯和电动机并联，S1控制干路，开关S2控制电动机；
A．图中开关S2闭合后，会发生电源短路现象，故A不符合题意；
B．图中指示灯和电动机串联，故B不符合题意；
C．图中指示灯和电动机并联，S1控制干路，开关S2控制电动机，故C符合题意；
D．图中S1控制电动机，开关S2控制指示灯，故D不符合题意。
故选C。
17．C
【详解】两个带电泡沫小球，它们相互排斥，则这个小球一定带相同的电荷，故ABD不符合题意，C符合题意。
故选C。
18．B
【详解】如图所示，两灯泡串联，当开关闭合时通过灯L1的电流为I1，通过灯L2的电流为I2，因为串联电路中电流处处相等，所以I1=I2。在电源的外部，电流的方向是从正极流向负极，所以电流方向是从灯L2流向灯L1，故B正确，ACD错误。故选B。
19．AB
【详解】电荷间的相互作用规律是：同种电荷互相排斥，异种电荷互相吸引。通过给书带电，使书一页 页分开来，根据同种电荷相互排斥，可以给书带上同种电荷，书一页页可以分开，故AB符合题意，CD不符合题意。
故选AB。
20． 同种 B
【详解】[1]用带负电的橡胶棒和不带电的验电器金属球接触，验电器金属箔片张开，这是因为金属箔片带上同种电荷，同种电荷相互排斥。
[2]橡胶棒接触验电器时，橡胶棒上的负电荷由金属球转到金属箔片上，由于正电荷定向移动的方向为电流方向，所以此时的电流方向是从金属箔片到金属球，即B符合题意，A不符合题意。
故选B。
21． 负 正
【详解】[1]自然界存在两种电荷：正电荷和负电荷。
[2]图中所示甲乙两个小球互相排斥，所以甲乙小球带的是同种电荷，因为甲带正电，所以乙带正电。
22． 折射 虚 同
【详解】[1][2]水中鱼反射的光线由水射入空气时，在水面处发生折射，折射光线进入人眼，人眼会逆着折射光线的方向看去，看到的是鱼的虚像，是由光的折射形成的。
[3]用梳子梳理头发时，有时发现越梳头发越蓬松，说明头发之间相互排斥，根据电荷间的相互作用规律可知，同种电荷相互排斥，所以头发带上同种电荷而相互排斥。
23． 负 同种
【详解】[1]根据摩擦起电可知，用毛皮摩擦橡胶棒，橡胶棒由于得到电子而带负电。
[2]由题意可知，金属箔张开一定的角度，说明它们之间存在斥力，根据电荷间的相互作用可知，同种电荷相互排斥，所以金属箔由于带同种电荷而张开一定的角度。
24． 排斥 负
【详解】[1][2]用毛皮摩擦橡胶棒，由于皮毛上的电子转移到橡胶棒上，所以橡胶棒带负电，用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开。
25． 吸引 电子
【详解】[1]带电体具有吸引轻小物体的性质，所以，液晶显示屏容易“粘”满灰尘，是因为带静电的显示屏能吸引轻小的灰尘。
[2]阴极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，由原子的结构知道，这种粒子是电子。
26． 失去 ②
【详解】[1]用丝绸摩擦过的玻璃棒因为失去电子而带正电。
[2]将它接触验电器，验电器金属箔张开，接触瞬间有电子从验电器转移到玻璃棒，最终玻璃棒和验电器的金属箔都会带正电，故选②。
27． 汤姆生 核式
【详解】[1]汤姆生在研究阴极射线时发现了电子。
[2]根据α粒子散射实验，卢瑟福提出了原子核式结构模型，他认为原子的全部正电荷和几乎全部质量都集中在原子核上，带负电的电子在原子核外饶核做圆周运动。
28． 排斥 A
【详解】验电器的工作原理是：同种电荷相互排斥；
丝绸与玻璃棒摩擦过程中，玻璃棒失去电子而带正电荷；丝绸摩擦过的玻璃棒接触金属球时，是箔片上的电子转移到玻璃棒上；自由电子的定向移动方向与电流方向相反；故电流方向是从玻璃棒到箔片，即从上到下。
29． 0.2 0.8
【详解】[1][2]电流表A1测支路电流，电流表A2测总电流，所以两个电流表指针位置相同时，一个为大量程，一个为小量程，所以电流表A1接0~0.6A，分度值为0.02A，示数为0.2A；电流表A2接0~3A，分度值为0.1A，示数为1A，根据并联电路电流规律可知，灯泡L2的电流为
30． 吸引 电
【详解】[1]将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被吸引，这种现象叫摩擦起电。
[2]在摩擦起电过程中，机械能转化为电能和内能。
31． 定向移动 正
【详解】[1]电荷的定向移动会形成电流，电流的方向规定为正电荷定向移动的方向。
[2]电源外部电流从电源正极出发，经开关、用电器后，再回到电源负极。
32．（1） ；（2） ；
（3）
【详解】（1）平行主光轴的光线射入凹透镜，折射光线的反向延长线直线左侧的虚焦点，故用直线将虚焦点和折射点相连，并延长，标上向上的箭头，即为折射光线，指向虚焦点的将平行主光轴，故过折射点画一条直线，平行主光轴，并在直线上标上箭头，故如下图所示：
。
（2）闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起，即开关S1控制灯L1，开关S2控制灯L2，且灯泡L1与灯泡L2并联，不论按哪一个开关，电铃都需要响，说明电铃在干路上，故下图所示：
。
（3）在水中鸡蛋受到了重力和浮力，在鸡蛋加速下沉，重力大于浮力，先找到重心，画一条向下的线段，比较长，并在末端标上箭头和G，再过重心画一条竖直方向的线段，比重力短，在末端标上箭头和F浮，故如下图所示：
。
33．（1）
（2）
【详解】（1）由于要利用平面镜使此时的太阳光射入隧道内，即反射光线水平向右，由此画出反射光线；根据光的反射定律，反射角等于入射角，作出反射光线和入射光线夹角的角平分线就是法线的位置，则反射光线和入射光线的夹角180°-60°=120°，所以反射角等于入射角等于60°．如图所示
（2）由图可知，电流表和L1被一根导线短路，把那根导线接L2右侧的一端改接到L2左侧即可。如下图
34．
断 0.24 不同 寻找普遍规律
【详解】（1）[1]如图甲所示，灯L1、L2并联，电流表A测干路电流，电流表A1测灯L1的电流，电流A2测灯L2的电流，差的一根线如图所示：
（2）[2] 灯L1、L2并联，互不干扰，在实验过程中，L2突然熄灭，L1亮度不变，若L2短路，则L1也熄灭，故原因是L2断路，。
（3）[3]如图丙所示，电流表接0~0.6A量程，分度值为0.02A，读数为0.24A。
[4]为使结论具有普遍性，应更换不同规格的灯泡进行实验。
（4）[5]本实验是找规律类实验，多次实验的目的是寻找普遍规律。
35． 不相同 断开 L1断路 0.2 1 I=I1+I2 仅有一组实验数据，结论不具有普遍性
【详解】（1）[1]实验中，为得出普遍性的规律，选择两个小灯泡的规格应该是不相同的。
（2）[2]由图甲知，L1、L2并联，电流表与L1串联，故连接如下：
（3）[3]为保护电路，在连接电路时，开关应处于断开状态。
（4）[4]灯L1不发光，电流表的示数为零，可能是灯泡L1短路或断路造成的， 灯发光，说明电路故障是L1断路。
（5）[5][6][7]干路电流I大于支路电流I2，说明测量干路电流I使用了大量程，测量支路电流I2使用了小量程，大量程的分度值是0.1A，小量程的分度值是0.02A，因此干路电流为1A，支路电流I2为0.2A，则有
0.8A+0.2A=1A
由此得出并联电路中干路电流和各支路电流的关系是：I=I1+I2。
（6）[8]本次实验只测了一组数据就得出结论，结论不具有普遍性，应更换灯泡测出多组实验数据，得出普遍性的结论。
36． 0.2 一 断开 错误 电压
【详解】（1）[1]电流表示数均如图乙所示，电流 表选用小量程，分度值为0.02A，为0.2A，说明猜想一错误。
[2]同时他发现：该电路中任意一处断开，L1、L2均不能发光，则电路为断路，说明串联电路有一条通路。
（2）[3][4]为了验证猜想二，小桂对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断开状态。最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想二错误。
（3）[5]开关闭合状态下，小桂不小心将一根导线把B、C连接，L2短路，L2熄灭，此时电路为L1的简单电路，此时L1的电压为电源电压（由串联电路电压的规律，原来L1的电压小于电源电压），发现L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。
37．选用密度比较小的绒毛，经摩擦后带电，容易吸引灰尘
【详解】羽绒服轻是因为选用密度比较小的绒毛，在体积一定时，质量小，而容易吸附灰尘的原因是因为天气干燥，羽绒服之间相互摩擦，后带电，能够吸引轻小的灰尘。
38．见解析
【详解】因为带电物体具有吸引轻小物体的性质，过滤层表面大量的静电荷可以将轻小的粉尘吸附住，达到良好的阻隔效果；当口罩佩戴不严实时，口中呼出温度较高的水蒸气，遇到冷的镜片，液化成小水滴附着在镜片上，即眼镜“起雾”。
