广西地区2021、2022两年物理中考真题、模拟题分类选编—电压 电阻 练习题（含解析）

广西地区2021、2022两年物理中考真题、模拟题分类选编—电压 电阻 练习题
一、单选题

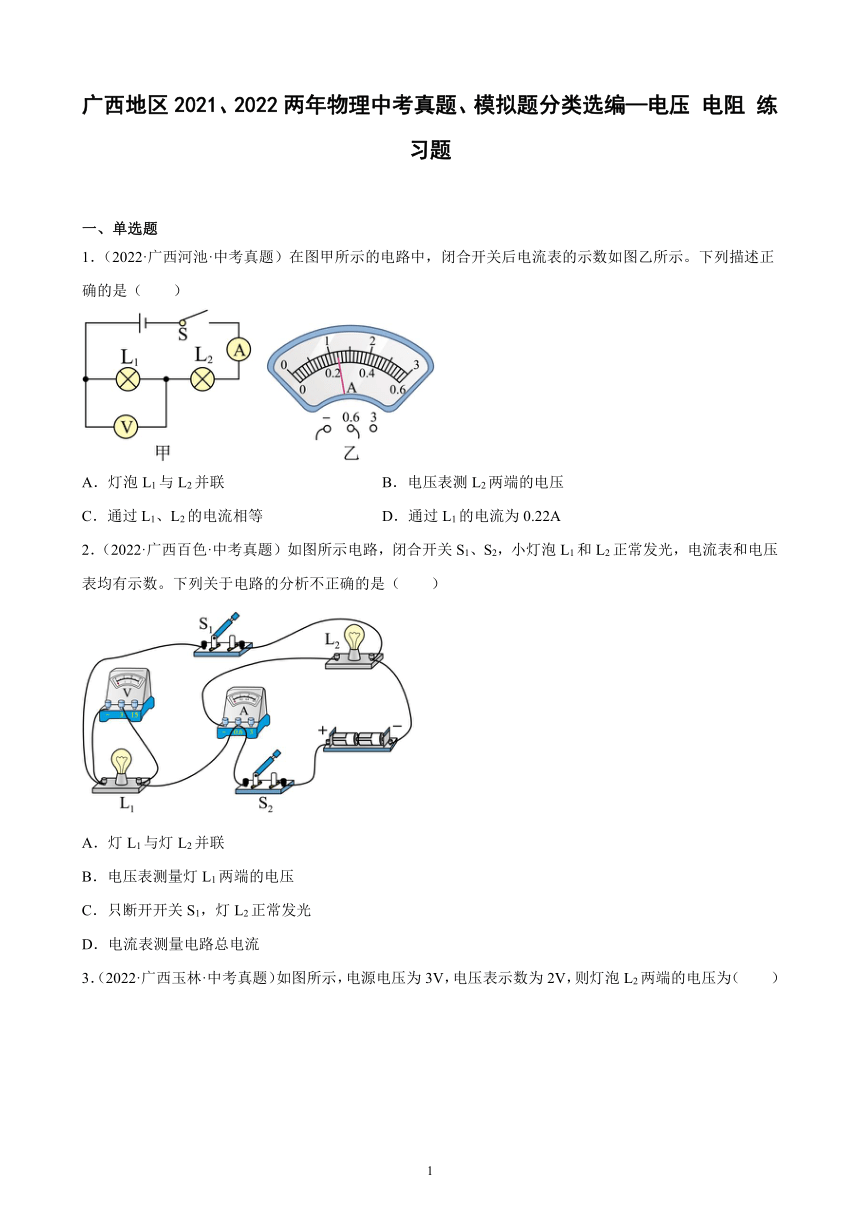

1．（2022·广西河池·中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（　　）
A．灯泡L1与L2并联 B．电压表测L2两端的电压
C．通过L1、L2的电流相等 D．通过L1的电流为0.22A
2．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（　　）
A．灯L1与灯L2并联
B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光
D．电流表测量电路总电流

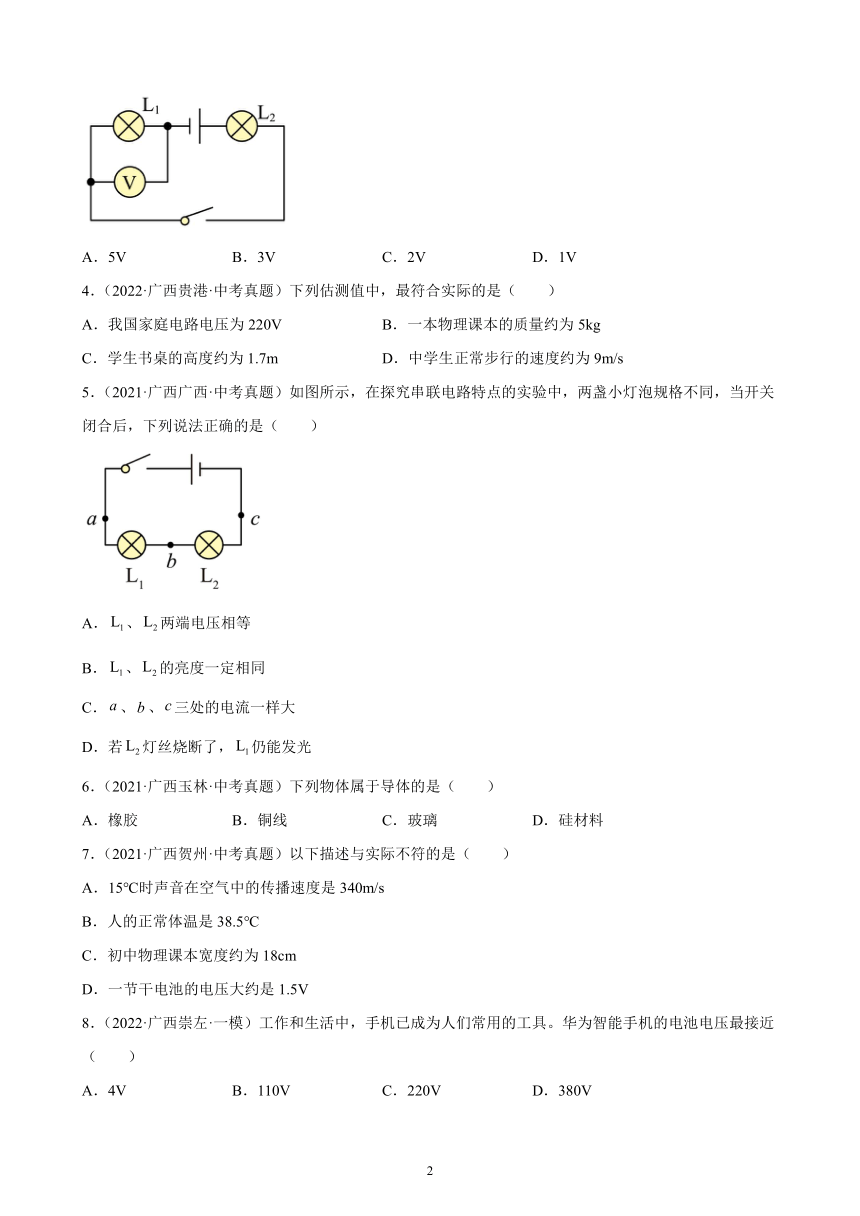

3．（2022·广西玉林·中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（　　）
A．5V B．3V C．2V D．1V
4．（2022·广西贵港·中考真题）下列估测值中，最符合实际的是（　　）
A．我国家庭电路电压为220V B．一本物理课本的质量约为5kg
C．学生书桌的高度约为1.7m D．中学生正常步行的速度约为9m/s
5．（2021·广西广西·中考真题）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）
A．、两端电压相等
B．、的亮度一定相同
C．、、三处的电流一样大
D．若灯丝烧断了，仍能发光
6．（2021·广西玉林·中考真题）下列物体属于导体的是（　　）
A．橡胶 B．铜线 C．玻璃 D．硅材料
7．（2021·广西贺州·中考真题）以下描述与实际不符的是（　　）
A．15℃时声音在空气中的传播速度是340m/s
B．人的正常体温是38.5℃
C．初中物理课本宽度约为18cm
D．一节干电池的电压大约是1.5V
8．（2022·广西崇左·一模）工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．4V B．110V C．220V D．380V

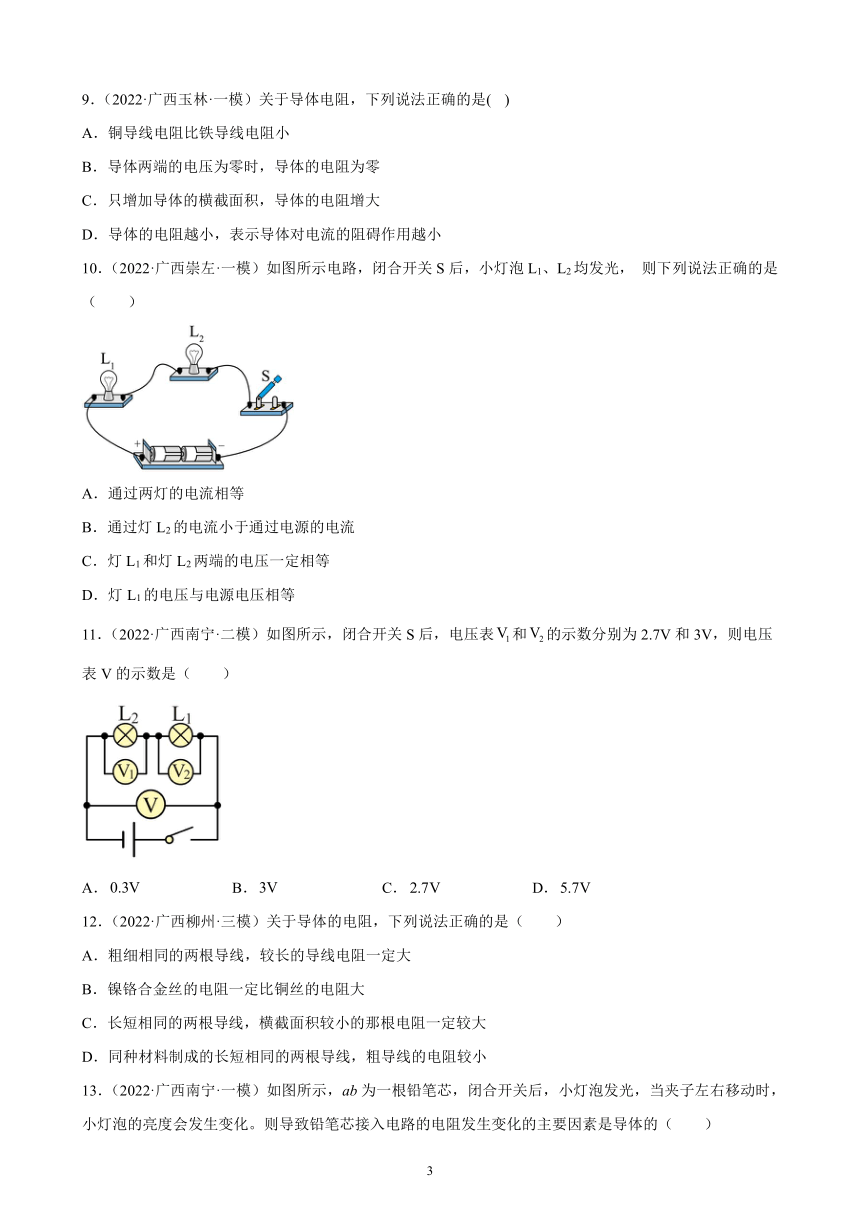

9．（2022·广西玉林·一模）关于导体电阻，下列说法正确的是( )
A．铜导线电阻比铁导线电阻小
B．导体两端的电压为零时，导体的电阻为零
C．只增加导体的横截面积，导体的电阻增大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
10．（2022·广西崇左·一模）如图所示电路，闭合开关S后，小灯泡L1、L2均发光， 则下列说法正确的是（　　）
A．通过两灯的电流相等
B．通过灯L2的电流小于通过电源的电流
C．灯L1和灯L2两端的电压一定相等
D．灯L1的电压与电源电压相等
11．（2022·广西南宁·二模）如图所示，闭合开关S后，电压表和的示数分别为2.7V和3V，则电压表V的示数是（　　）
A． B． C． D．
12．（2022·广西柳州·三模）关于导体的电阻，下列说法正确的是（　　）
A．粗细相同的两根导线，较长的导线电阻一定大
B．镍铬合金丝的电阻一定比铜丝的电阻大
C．长短相同的两根导线，横截面积较小的那根电阻一定较大
D．同种材料制成的长短相同的两根导线，粗导线的电阻较小

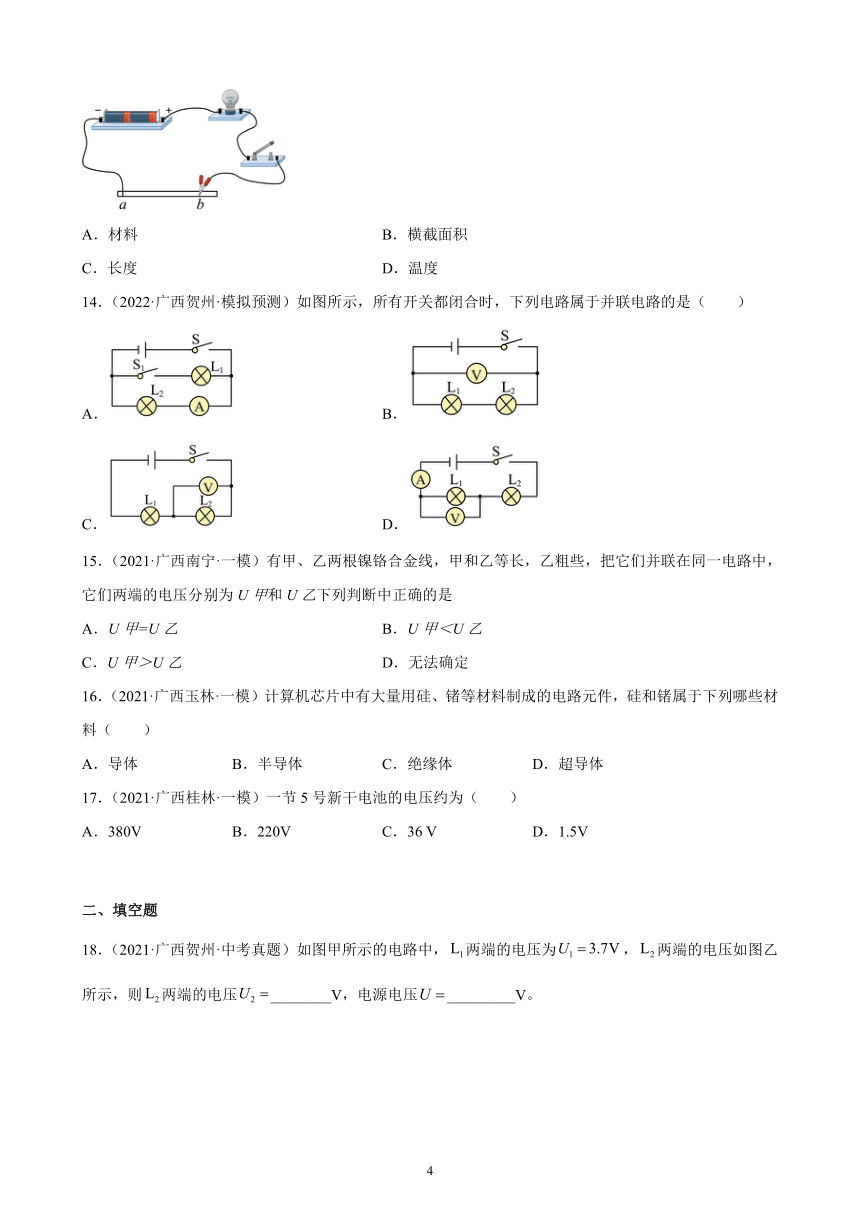

13．（2022·广西南宁·一模）如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，当夹子左右移动时，小灯泡的亮度会发生变化。则导致铅笔芯接入电路的电阻发生变化的主要因素是导体的（　　）
A．材料 B．横截面积
C．长度 D．温度
14．（2022·广西贺州·模拟预测）如图所示，所有开关都闭合时，下列电路属于并联电路的是（　　）
A． B．
C． D．
15．（2021·广西南宁·一模）有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙下列判断中正确的是
A．U甲=U乙 B．U甲＜U乙
C．U甲＞U乙 D．无法确定
16．（2021·广西玉林·一模）计算机芯片中有大量用硅、锗等材料制成的电路元件，硅和锗属于下列哪些材料（　　）
A．导体 B．半导体 C．绝缘体 D．超导体
17．（2021·广西桂林·一模）一节5号新干电池的电压约为（　　）
A．380V B．220V C．36 V D．1.5V
二、填空题

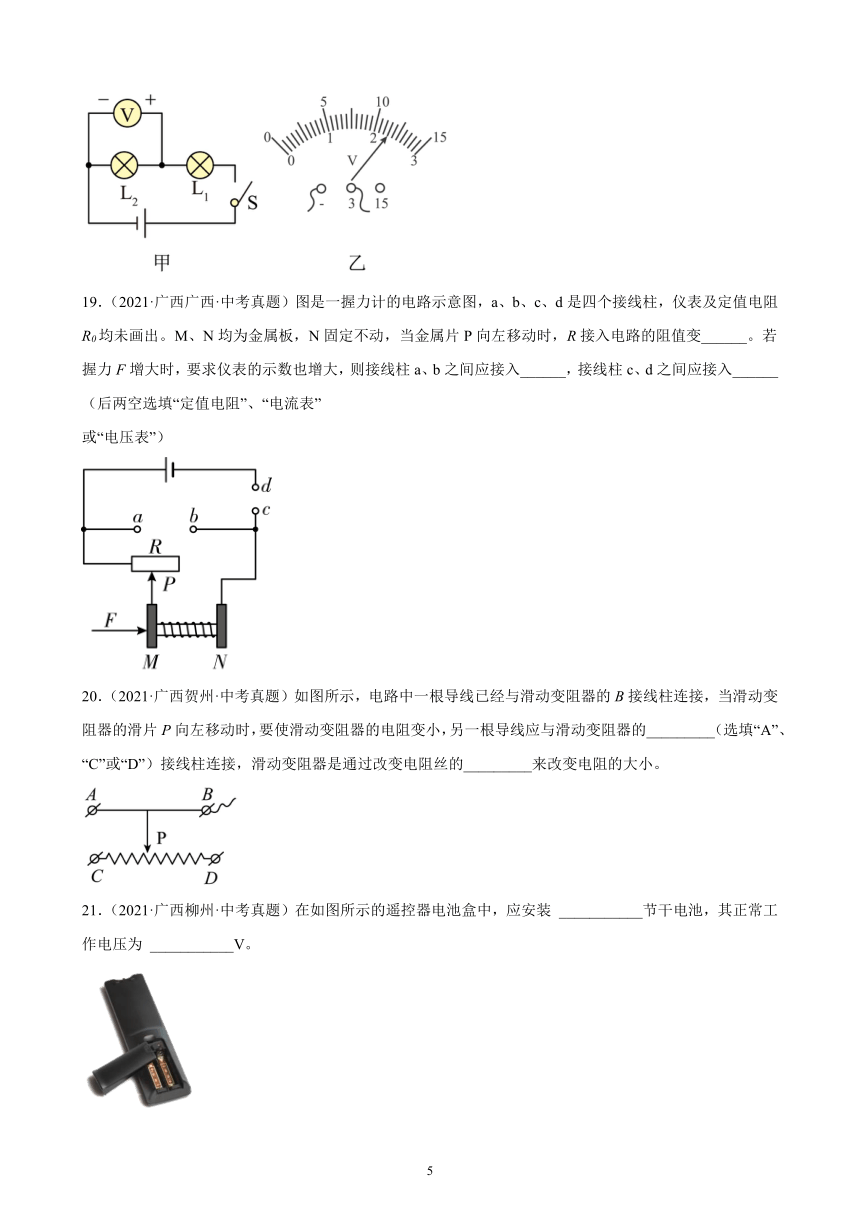

18．（2021·广西贺州·中考真题）如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
19．（2021·广西广西·中考真题）图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变______。若握力F增大时，要求仪表的示数也增大，则接线柱a、b之间应接入______，接线柱c、d之间应接入______（后两空选填“定值电阻”、“电流表”
或“电压表”）
20．（2021·广西贺州·中考真题）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
21．（2021·广西柳州·中考真题）在如图所示的遥控器电池盒中，应安装 ___________节干电池，其正常工作电压为 ___________V。
22．（2021·广西河池·中考真题）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 ______；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 _______有关。
23．（2021·广西贵港·中考真题）请读出所列各仪表的读数:图1中电阻箱接线柱间的电阻值是________Ω；用细线拴一金属块放入盛有20mL水的量筒中，液面位置如图2所示，则金属块的体积为________cm3；图3中被测物体的长度是________cm；用天平测量一金属块的质量，天平平衡时所用砝码及游码如图4所示，则金属块的质量为________g。
24．（2021·广西河池·中考真题）进入高原地带，一般人会出现头晕、耳鸣等身体不适的高原反应，这是因为海拔越高，空气越稀薄，大气压越 ______；手机、数码相机等电子产品都用到晶体二极管，晶体二极管具有 ______导电性。
25．（2022·广西柳州·模拟预测）居家学习期间，小亮利用家中物品开展实践活动。如图是他自制的调光小台灯，物体应选择_______（选填“铅笔芯”或“塑料细棒”），闭合开关，向左移动夹子，小灯泡变亮，说明电阻的大小与导体的_______有关。
26．（2022·广西钦州·一模）我国家庭电路的电压是______V。因城市发展的需求，钦州市对原有电网进行改造，将原导线换得更粗，可使导线的电阻______（选填“变大”或“变小”），从而减少电能损耗。
27．（2022·广西贵港·二模）测量是物理实验的基本技能，请读出下列测量工具的读数；
（1）两个电表指针偏转情况如图甲、乙所示，请读出两电表的示数：甲________A；乙________V；
（2）图丙中温度计的示数为______℃；
（3）图丁所测物体的质量为________g。
28．（2021·广西柳州·一模）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
29．（2021·广西河池·一模）三节干电池串联的电压是______，对人体安全的电压不超过______。
30．（2021·广西贺州·一模）如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是____（选填“导体”或“绝缘体”）；将夹子在铅笔芯上向左移动时，观察到小灯泡变____（选填“亮”或“暗”）。
31．（2021·广西贵港·一模）甲图所示停表读数是______s，乙图弹簧秤的读数是______N。丙图所示电阻箱读数是______Ω，丁图电流表读数是______A。
三、作图题
32．（2021·广西柳州·一模）在图中用笔画线表示导线把电路元件连接起来，要求L1和L2串联，滑动变阻器向左移动时灯泡变亮。
33．（2021·广西柳州·一模）如图，将电流表、电压表两个元件符号填进电路的空缺处。要求开关S闭合后，滑动变阻器能改变灯泡亮度。
四、实验题
34．（2022·广西贺州·中考真题）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关
A、导体的材料 B、导体的长度 C．导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铭合金导体，④是锰铜导体。
（1）______状态。
（2）选用①②两根导体分别接入电路进行实验，可验证猜想______（选填猜想因素选项“A”“B”或“C”）。
（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的______有关。
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为______V，此时电路中电流表的示数为0.2A，则②导体的电阻为______Ω。
参考答案：
1．C
【详解】AC．由图甲可知，电流从电源正极流出，依次经L1、L2后，再通过电流表、开关，回到电源的负极。因此灯泡L1与L2串联。由串联电路的电流特点可知，通过L1、L2的电流相等。故A错误，C正确；
B．电压表接在灯泡L1的两端，与灯泡L1并联，因此测灯泡L1两端的电压。故B错误；
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所以通过L1的电流为0.24A。故D错误。
故选C。
2．D
【详解】A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，故A正确，不符合题意；
B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，故B正确，不符合题意；
C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，故C正确，不符合题意；
D．由图可知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，故D错误，符合题意。
故选D。
3．D
【详解】由电路图可知，两灯泡串联，电压表并联在L1两端，电压表测量L1两端的电压，灯泡L1两端的电压U1=2V；由串联电路电压的特点可知，L2两端的电压
U2=U-U1=3V-2V=1V
故D符合题意，ABC不符合题意。
故选D。
4．A
【详解】A．我国火线与零线之间电压是220V，我国家庭电路的电压为220V，故A符合题意；
B．一本物理课本的质量约为
200g=0.2kg
故B不符合题意；
C．中学生的身高约为1.6m，学生课桌的高度大约是中学生的身高的一半，学生课桌的高度在0.8m左右，故C不符合题意；
D．中学生正常走路的速度约为1.1m/s，故D不符合题意。
故选A。
5．C
【详解】A．两盏小灯泡规格不同，即电阻不同，根据串联分压，电阻不同，则两灯泡的电压不同，故A错误；
B．、的亮度与实际电功率有关，电阻不同，故实际电功率不同，故B错误；
C．由于串联，电路的各个地方电流相等，故C正确；
D．若灯丝烧断了，则电路断路，没有电流经过灯泡L1，故两灯都不亮，故D错误。
故选C。
6．B
【详解】A．橡胶不容易导电，是绝缘体，故A不符合题意；
B．铜线容易导电，是导体，故B符合题意；
C．玻璃在常温下不容易导电，是绝缘体，故C不符合题意；
D．硅材料的导电性能介于导体和绝缘体之间，是半导体，故D不符合题意。
故选B。
7．B
【详解】A．声音的传播速度与温度有关，15℃时声音在空气中的传播速度是340m/s ，符合实际，故A不符合题意；
B．人的正常体温是37℃左右，变化幅度很小，38.5℃不符合实际，故B符合题意；
C．伸开手掌，大拇指指尖到中指指尖的距离大约20cm，初中物理课本宽度略小于一些，约为18cm ，符合实际，故C不符合题意；
D．一节新干电池两极间的电压是1.5V，符合实际，故D不符合题意。
故选B。
8．A
【详解】家庭电路电压为220V，而手机电池为锂电池，电压较小。
故选A。
9．D
【详解】A．导体的电阻与导线的材料、长度和横截面积有关，所以铜导线的电阻不一定比铁导线的电阻小，故A错误；
B．导体的电阻是导体本身的一种性质，与导体两端电压无关；导体两端的电压为零时，导体的电阻并不为零，故B错误；
C．只增加导体的横截面积，导体的电阻减小，故C错误；
D．导体的电阻表示的是导体对电流的阻碍作用，电阻越小，说明导体对电流的阻碍作用越小，故D正确．
10．A
【详解】AB．闭合开关S后，小灯泡L1、L2为串联，通过的电流相等，故A正确，B错误；
C．小灯泡L1、L2为串联，通过的电流相等，两灯电阻不同时，电压不相等，故C错误；
D．串联电路各部分电压之和等于电源电压，故D错误。
故选A。
11．D
【详解】由题图知，灯泡、灯泡、电源和开关组成串联电路，电压表测量灯泡两端的电压，电压表测量灯泡两端的电压，电压表测量灯泡、灯泡串联后的电压，由串联电路中电压特点可知电压表V的示数为电压表和的示数之和，即为5.7V，故D符合题意，ABC不符合题意。
故选D。
12．D
【详解】A．粗、细相同的两根导线，由于材料未知，所以，较长的那根电阻不一定大，故A错误；
B．由于镍铬合金导线和铜导线的长度和横截面积未知，所以无法比较，故B错误；
C．长度相同的两根导线，由于材料未知，所以，横截面积较小的那根导线电阻不一定大，故C错误；
D．同种材料制成的长短相同的两根导线，横截面积越大，导线的电阻较小，故D正确。
故选D。
13．C
【详解】当夹子左右移动时，铅笔芯接入电路中的长度会发生变化，铅笔芯接入电路的电阻发生变化，根据可知，电路中电流发生变化，小灯泡的亮度就会发生变化，所以导致铅笔芯接入电路的电阻发生变化的主要因素是导体的长度，故C符合题意，ABD不符合题意。
故选C。
14．A
【详解】A．开关都闭合后，存在两条支路，电流表测量灯泡L2的电流，故是并联电路，故A符合题意；
B．电压表相当于断路，开关闭合后，两灯泡首尾相连，电压表测量两灯泡两端的总电压，即电源电压，故是串联电路，故B不符合题意；
C．电压表相当于断路，开关闭合后，两灯泡首尾相连，电压表测量灯泡L2两端的电压，故是串联电路，故C不符合题意；
D．电压表相当于断路，开关闭合后，两灯泡首尾相连，电压表测量灯泡L1两端的电压，电流表测量电路中的电流，故是串联电路，故D不符合题意。
故选A。
15．A
【详解】因为并联电路中各支路两端电压相等，所以当甲、乙两根镍铬合金丝并联时，它们两端的电压之比：U甲：U乙=1：1，故A正确，而BCD错误．
16．B
【详解】计算机芯片中的一种重要材料是半导体，硅和锗都属于半导体。
故选B。
17．D
【详解】生活中常见的电压有：工业电压为380V，家庭电路电压为220V，人体的安全电压不高于36V，一节干电池的电压为1.5V。
故选D。
18． 2.3 6.0
【详解】[1]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.3V，即L2两端的电压为2.3V。
[2]由图甲电路可知，L1与L2串联，由串联电路的电压规律可得电源电压
U=U1+U2=3,7V+2.3V=6.0V
即电源电压为6.0V。
19． 小 电压表 定值电阻
【详解】[1]如图所示，当金属片P向左移动时，滑动变阻器接入电路中电阻的长度减小，R接入电路的阻值变小。
[2][3]当没有外力作用于握力计时，滑片P应位于滑动变阻器的左端，此时若c、d间接入电流表，会导致电源短路，这是不允许的。c、d间更不能接入电压表，这样电压表就串联在电路中了，相当于断路。所以c、d间只能接入定值电阻，当滑片P滑到左端时，定值电阻对电路起保护作用。a、b间不能接入电流表，否则滑动变阻器会发生短路现象，则a、b间只能接入电压表。当握力增大时，滑片P右移，滑动变阻器连入电路的电阻变大，电路的总电阻变大，根据欧姆定律可知电路的总电流变小，由U=IR可知，定值电阻两端的电压减小，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。
20． C 长度
【详解】[1]电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，用入电路的电阻为CP段，则另一根导线应与滑动变阻器的C接线柱连接。
[2]滑动变阻器是通过改变电阻丝的长度来改变电阻的大小，接入电路的电阻丝越长，电阻越大。
21． 2 3
【详解】[1][2]由图中电池盒形状可知，电池盒中应安装两节干电池；由于两节干电池是串联的，一节干电池的电压为1.5V，所以两节干电池串联电压为3V。
22． 导体 长度
【详解】[1]用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯容易导电，铅笔芯是导体。
[2]左右移动夹子B，改变了铅笔芯接入电路中的长度，小灯泡的亮度会随着变化，说明电阻变化引起了电流的变化，则说明铅笔芯电阻的大小与长度有关。
23． 2021 10 2.50 57.6
【详解】[1]电阻箱读数的方法为:各个旋盘所指向的数值乘以该面板上显示的倍数，最后把所有面板的读数加在一起，就是电阻箱的电阻值，因此图中电阻箱的接入的电阻为2021Ω。
[2]图中量筒的分度值是1mL，量筒的读数为30mL，即量筒中水和金属块的体积30mL，金属块的体积为
[3]图中刻度尺的分度值是0.1cm，刻度尺的读数应该估读到分度值的下一位，物体的左端放在刻度尺3.00cm位置，物体的右端放在刻度尺5.50cm位置，被测物体的长度是
[4]用托盘天平测量物体质量，物体质量等于右盘中砝码质量加上游码示数。从图中可以看出，金属块的质量
24． 小 单向
【详解】[1]大气压强的大小还与海拔高度有关，一般海拔越高，空气越稀薄，则产生的大气压越小。
[2]锗、硅导电性能介于导体和绝缘体之间，这种材料称做半导体；半导体材料制成的二极管具有单向导电性。
25． 铅笔芯 长度
【详解】[1]因为铅笔芯是导体，塑料棒是绝缘体，所以物体应选择将铅笔芯连入电路，灯泡能发光。
[2]闭合开关，向左移动夹子，小灯泡变亮，铅笔芯接入电路的长度变短、连入的电阻变小，电路电流变大，说明电阻大小与导体长度有关。
26． 220 变小
【详解】[1]一节新的干电池两端的电压为1.5V，人体的安全电压不高于36V，我国家庭电路电压是220V。
[2]导线换得更粗，相当于增大导线的横截面积，相同材料的导线，长度相同时，横截面积变大，导线的电阻变小。
27． 0.24 11.5 -13 27.6
【详解】（1）[1]由图甲可知，电流表选择小量程，分度值为0.02A，故可知电流表示数为0.24A。
[2]由图乙可知，电压表选择大量程，分度值为0.5V，故可知电压表示数为11.5V。
（2）[3]由图丙可知，温度计的分度值为1℃，且刻度值从上往下逐渐增加，故可知此时温度为零下，故由图中可知，温度计的示数为-13℃。
（3）[4]托盘天平读数为砝码质量加游码示数，标尺的分度值为0.2g，游码读数为2.6g，故由图丁可知，物体的质量为
m=20g+5g+2.6g=27.6g
28． 0.6 铜片
【详解】由题图，电压表所用量程为0~3V，故一个大格表示1V，一个小格为0.1V，此时电压表的读数为0.5V．铜片接电压表“+”接线柱，所以电池的正极是铜片．
29． 4.5V 36V
【详解】[1]一节干电池电压为1.5V，三节干电池串联使用时的电压为
1.5V×3=4.5V
[2]对人体安全的电压是一个范围，即不高于36V。
30． 导体 亮
【详解】[1]从图中可以看到，ab为一根铅笔芯，闭合开关后，根据电流的流法可知，这是一个串联电路，灯泡和铅笔芯串联在一起，小灯泡发光，说明电路是接通的，有电流流过电路，那么肯定有电流流过铅笔芯，容易导电的是导体，不容易导电的是绝缘体，铅笔芯容易导电，那么铅笔芯是导体。
[2]将夹子在铅笔芯上向左移动时，从图中可以看到，铅笔芯接入电路的电阻长度变小，在材料不变，横截面积不变时，长度变小，铅笔芯接入电路的电阻也变小，电路的总电阻变小，电源电压大小不变，则电路的电流变大，流过小灯泡的电流变大，根据电功率的推导式可知，小灯泡的电阻不变，那么小灯泡的电功率变大，观察到小灯泡变亮。
31． 337.5 2.0 2098 2.5
【分析】（1）秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和。
（2）根据弹簧测力计的量程、分度值以及指针的位置读数。
（3）电阻箱的读数方法是：对应刻度值乘以相应倍数然后相加即可。
（4）对于电流表的读数，要看清所选的量程和分度值；此题中，电流表量程为0~3A，对应的分度值为0.1A。
【详解】[1]秒表小盘的分度值是0.5min，指针在5min和6min之间偏向6min一侧；大盘的分度值是0.1s，而大盘指针在37.5s，因此秒表读数为
5min37.5s＝337.5s
[2]弹簧秤最小分度为0.2N，故读数为2.0N。
[3]电阻箱的四个对应刻度分别为：2、0、9、8；示数为
2×1000Ω+0×100Ω+9×10Ω+8×1Ω＝2098Ω
[4]电流表所选量程为0~3A，对应的分度值为0.1A，示数为2.5A。
【点睛】秒表、弹簧秤、电阻箱、以及电流表是日常生活和物理实验中经常使用的基本测量工具，需要我们熟练掌握其使用和读数方法，是一道综合题。
32．
【详解】L1和L2串联，电路中电流的路径只有一条；滑动变阻器向左移动时灯泡变亮，这说明通过灯泡的电流变大，电路的总电阻减小，即滑动变阻器电阻减小，所以滑动变阻器应接A接线柱；依次把滑动变阻器、L1、L2和开关串联在电路中，如图所示：
。
33．
【详解】读图可知，中间的位置如果接电流表会造成滑动变阻器被短路，所以必须接电压表；同时，右侧位置与滑动变阻器串联，所以必须接电流表；此时电压表测滑动变阻器两端的电压，移动滑动变阻器的滑片P时，能改变接入电路的阻值，能改变电路中的电流，可以改变灯泡的亮度。如下图所示：
。
34． 断开 B 材料 2.4 12
【详解】（1）[1]为避免误操作引起短路现象，保护电路各个原件，连接电路时要求开关断开。
（2）[2]①②两根导体的材料和模截面积相同，长度不同，根据控制变量法的要求，选择编号①②分别接入电路进行实验，可验证猜想导体的电阻与导体长度的关系，即验证猜想B。
（3）[3]①④两根导体的长度和横截面积相同，材料不同，分别接入图中M、N两点间，闭合开关电流表的示数不同，说明电路中的电阻不同，由此可知：在导体的长度和横截面积相同时，导体电阻大小跟导体的材料有关。
（4）[4]如图乙，电压表使用的是的量程，分度值为0.2V，示数是2.4V。
[5]电路中电流表的示数为0.2A，则②导体的电阻为
