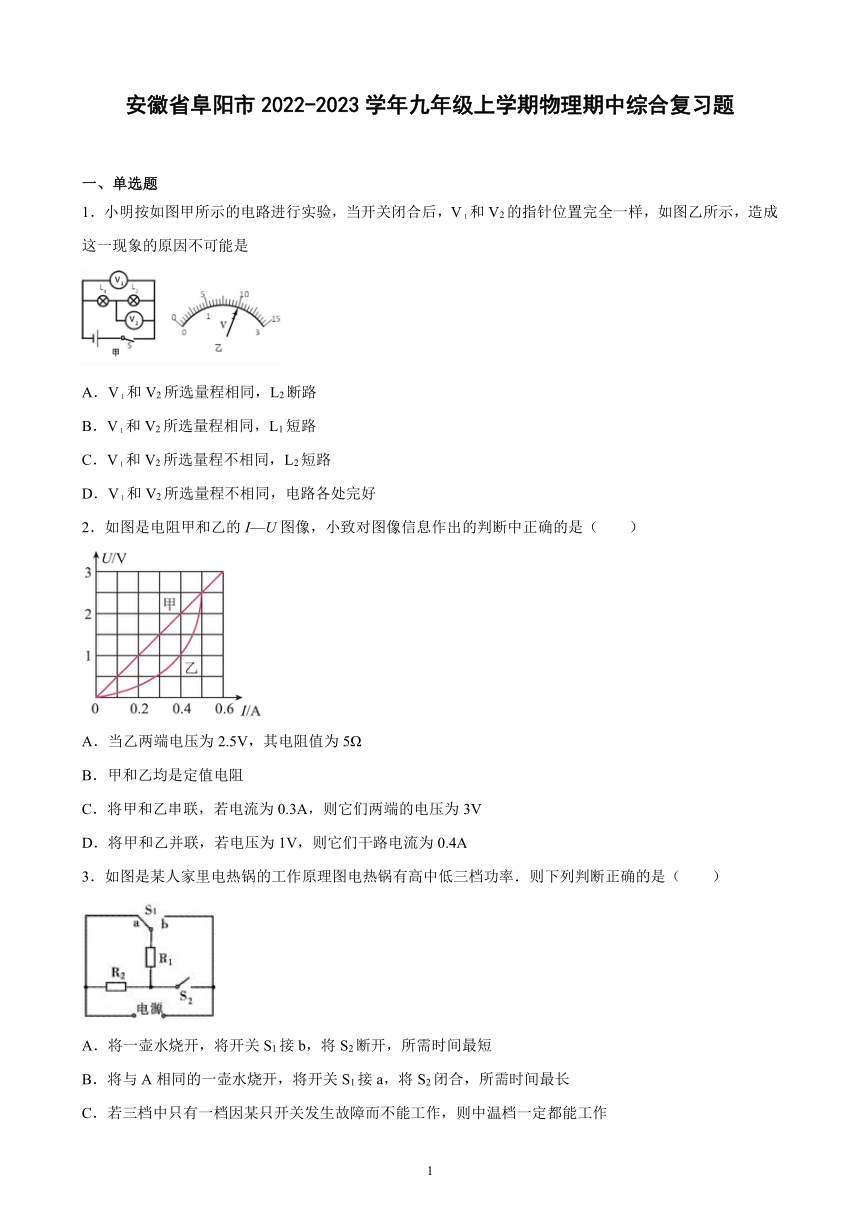

1．小明按如图甲所示的电路进行实验，当开关闭合后，V１和V2的指针位置完全一样，如图乙所示，造成这一现象的原因不可能是
A．V１和V2所选量程相同，L2断路
B．V１和V2所选量程相同，L1短路
C．V１和V2所选量程不相同，L2短路
D．V１和V2所选量程不相同，电路各处完好
2．如图是电阻甲和乙的I—U图像，小致对图像信息作出的判断中正确的是（　　）
A．当乙两端电压为2.5V，其电阻值为5Ω
B．甲和乙均是定值电阻
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
D．将甲和乙并联，若电压为1V，则它们干路电流为0.4A
3．如图是某人家里电热锅的工作原理图电热锅有高中低三档功率．则下列判断正确的是（　　）
A．将一壶水烧开，将开关S1接b，将S2断开，所需时间最短
B．将与A相同的一壶水烧开，将开关S1接a，将S2闭合，所需时间最长
C．若三档中只有一档因某只开关发生故障而不能工作，则中温档一定都能工作
D．若三档中只有一档因某只开关发生故障而不能工作，则低温档和中温档一定能工作
4．如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝．接通电源，闭合开关S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关时，会发现熔丝被熔断．下列说法正确的是
①实验说明电路超负荷运行会引起安全事故
②实验中通过熔丝的电流大于铜丝
③通电相同的时间，熔丝所产生的热量多于铜丝
④随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关
A．只有①② B．只有①③④ C．只有②③④ D．①②③④都正确
5．电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）
A．图甲中的R0有保护电路的作用
B．温度升高时，电压表的示数会变大
C．温度为40℃时，电流表的示数为0.2A
D．温度降低时，电压表与电流表示数的比值变大
6．将一个标有“6V 9W”的灯泡接入某电路，当灯泡正常发光时，通过它的电流等于（　　）
A．0.8A B．1.5A C．1A D．2A
7．下列做法中，符合安全用电常识的是（　　）
A．有人触电时，立即用手去拉触电的人 B．保险丝熔断了，用铜丝代替保险丝
C．清扫时，用湿抹布擦墙上的插痤 D．更换家庭照明灯泡前，断开开关
二、填空题

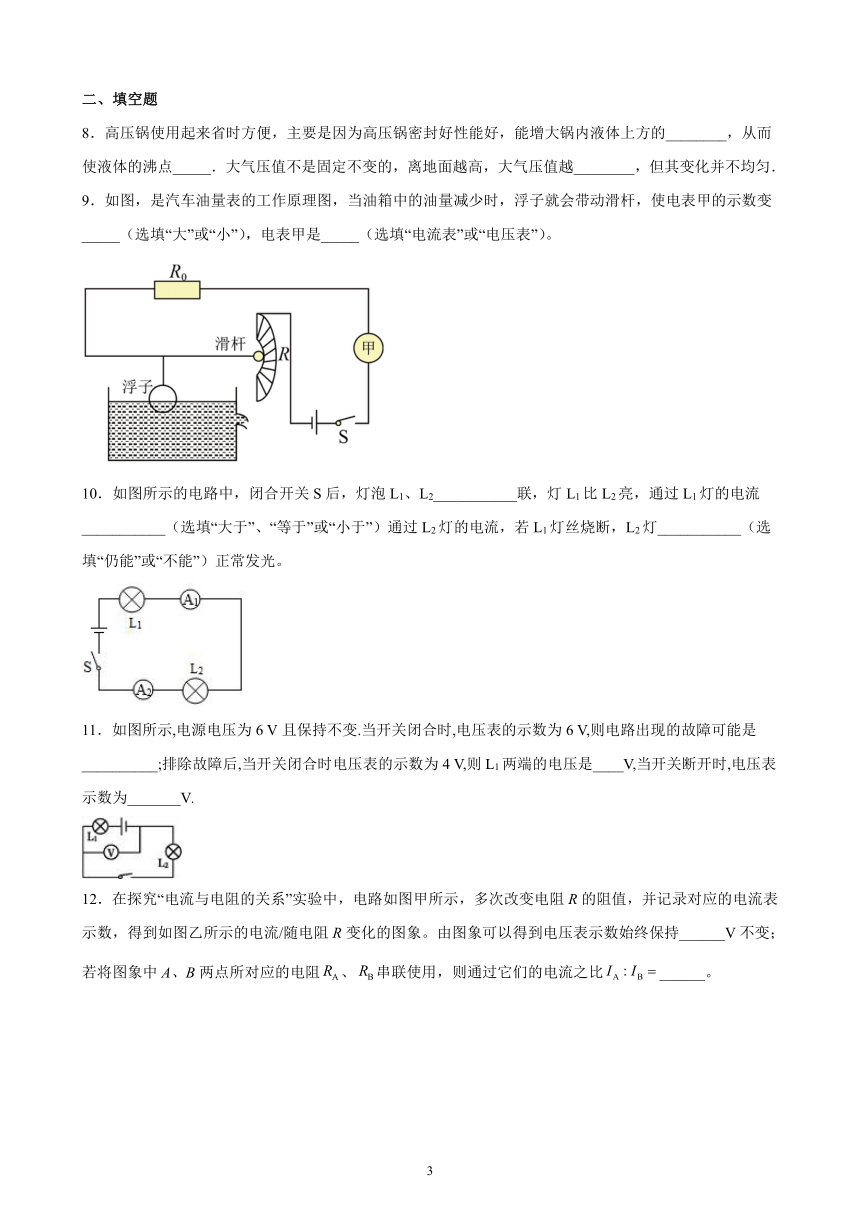

8．高压锅使用起来省时方便，主要是因为高压锅密封好性能好，能增大锅内液体上方的________，从而使液体的沸点_____．大气压值不是固定不变的，离地面越高，大气压值越________，但其变化并不均匀．
9．如图，是汽车油量表的工作原理图，当油箱中的油量减少时，浮子就会带动滑杆，使电表甲的示数变_____（选填“大”或“小”），电表甲是_____（选填“电流表”或“电压表”）。
10．如图所示的电路中，闭合开关S后，灯泡L1、L2___________联，灯L1比L2亮，通过L1灯的电流___________（选填“大于”、“等于”或“小于”）通过L2灯的电流，若L1灯丝烧断，L2灯___________（选填“仍能”或“不能”）正常发光。
11．如图所示,电源电压为6 V且保持不变.当开关闭合时,电压表的示数为6 V,则电路出现的故障可能是__________;排除故障后,当开关闭合时电压表的示数为4 V,则L1两端的电压是____V,当开关断开时,电压表示数为_______V.
12．在探究“电流与电阻的关系”实验中，电路如图甲所示，多次改变电阻R的阻值，并记录对应的电流表示数，得到如图乙所示的电流/随电阻R变化的图象。由图象可以得到电压表示数始终保持______V不变；若将图象中A、B两点所对应的电阻、串联使用，则通过它们的电流之比______。

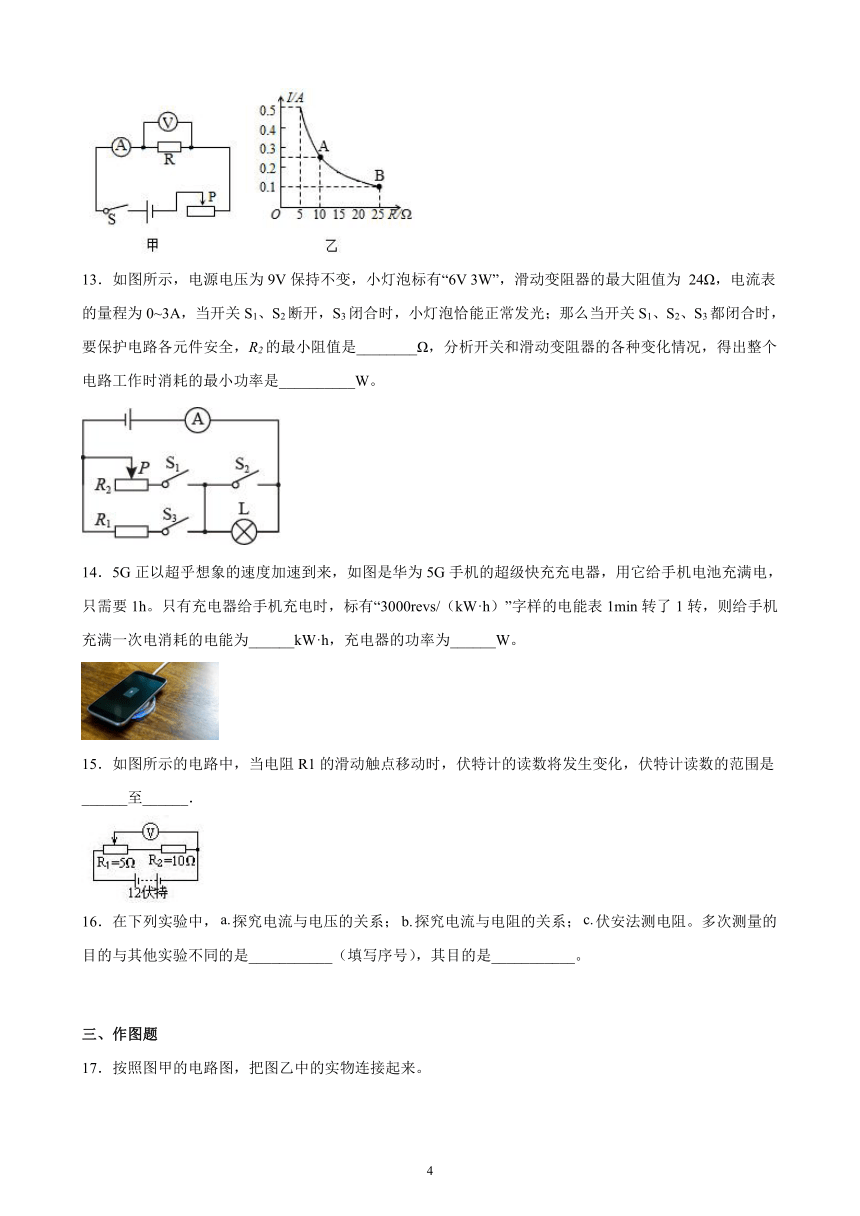

13．如图所示，电源电压为9V保持不变，小灯泡标有“6V 3W”，滑动变阻器的最大阻值为 24Ω，电流表的量程为0~3A，当开关S1、S2断开，S3闭合时，小灯泡恰能正常发光；那么当开关S1、S2、S3都闭合时，要保护电路各元件安全，R2的最小阻值是________Ω，分析开关和滑动变阻器的各种变化情况，得出整个电路工作时消耗的最小功率是__________W。
14．5G正以超乎想象的速度加速到来，如图是华为5G手机的超级快充充电器，用它给手机电池充满电，只需要1h。只有充电器给手机充电时，标有“3000revs/（kW·h）”字样的电能表1min转了1转，则给手机充满一次电消耗的电能为______kW·h，充电器的功率为______W。
15．如图所示的电路中，当电阻R1的滑动触点移动时，伏特计的读数将发生变化，伏特计读数的范围是______至______．
16．在下列实验中，探究电流与电压的关系；探究电流与电阻的关系；伏安法测电阻。多次测量的目的与其他实验不同的是___________（填写序号），其目的是___________。
三、作图题

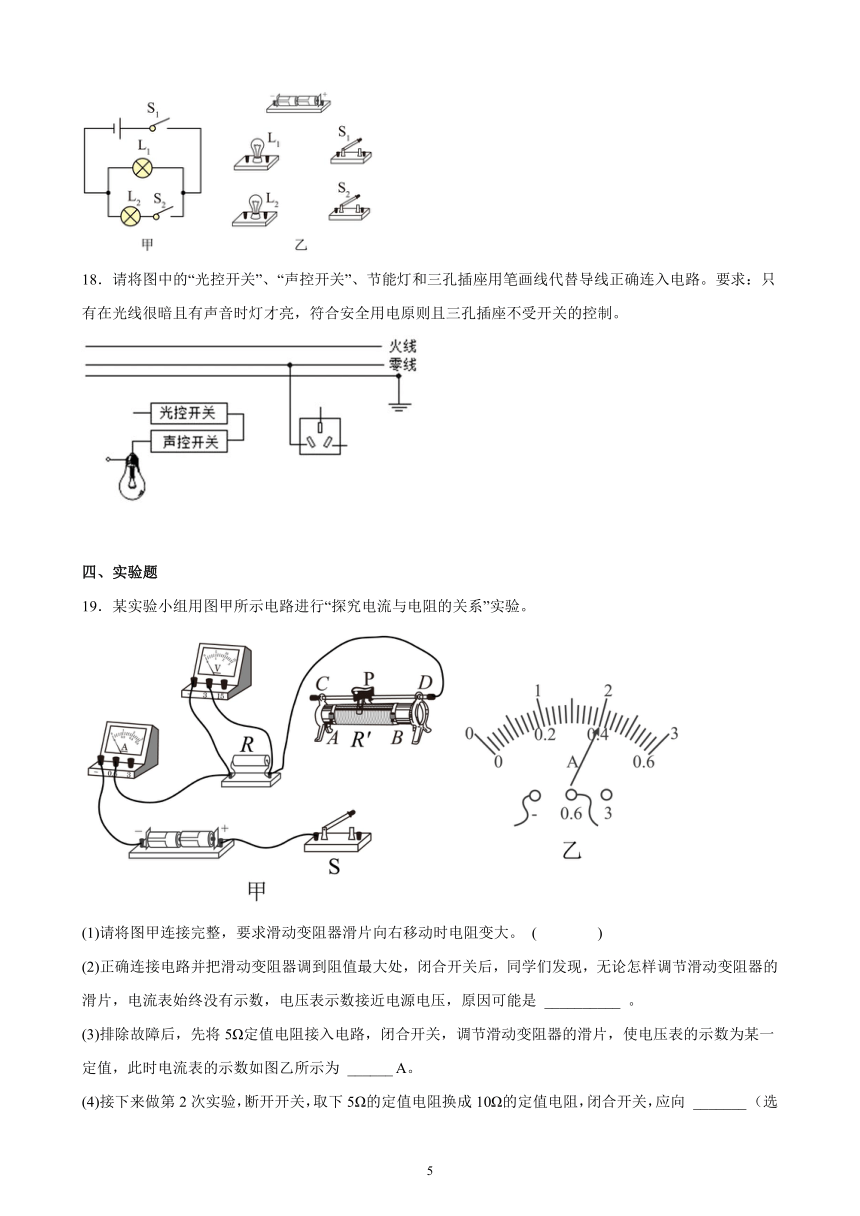

17．按照图甲的电路图，把图乙中的实物连接起来。
18．请将图中的“光控开关”、“声控开关”、节能灯和三孔插座用笔画线代替导线正确连入电路。要求：只有在光线很暗且有声音时灯才亮，符合安全用电原则且三孔插座不受开关的控制。
四、实验题
19．某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
(1)请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大。 ( )
(2)正确连接电路并把滑动变阻器调到阻值最大处，闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是 __________ 。
(3)排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示为 ______ A。
(4)接下来做第2次实验，断开开关，取下5Ω的定值电阻换成10Ω的定值电阻，闭合开关，应向 _______ （选填“A”或“B”）端移动滑片，直至电压表示数为 ______ V时，读出电流表的示数填在下表中。再更换20Ω定值电阻继续实验，实验数据记录在表格中。由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成 ____________ 。
实验次数 1 2 3
R/Ω 5 10 20
I/A 0.2 0.1
(5)该小组想用一块电流表和一个定值电阻R0，测未知电阻Rx的阻值。于是他们设计了如图丙所示的电路图，并进行如下实验操作：
a.闭合 S 和 S1，此时电流表的示数为I1
b.闭合 S 断开 S1，此时电流表的示数为I2
c.请用已知量 R0和测出量I1、I2表示出未知电阻Rx的表达式，则Rx＝ ______ 。
20．在“测定小灯泡电功率”的实验中，选用如图甲所示的器材，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）
（1）请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P置于端时连入电路中阻值最大______；
（2）闭合开关后，发现小灯泡不发光，但电压表和电流表均有示数，接下来应进行的操作是______；
（3）根据实验数据，绘制出小灯泡的电流随它两端电压变化的关系图象如图乙所示，小灯泡的额定功率为______W；
（4）完成实验后，小明同学又想测量额定电流为的小灯泡的额定功率，但发现电流表已经损坏，于是他又找来两个开关和一个阻值为的定值电阻，设计了如图丙所示的电路。请你完成下面的实验步骤：
①闭合开关和，断开开关，调节滑动变阻器的滑片使电压表示数为______；
②保持滑动变阻器的滑片位置不变，闭合开关和，断开开关，读出电压表示数为；
③小灯泡额定功率的表达式为______（用、、表示）。
五、计算题
21．如图所示的电路，R1=10Ω，电源电压为12V，当闭合开关S1，断开开关S2、S3时，电流表A示数为0.4A，求：
(1)R2的阻值；
(2)断开开关S1，闭合开关S2、S3时，电流表A的示数。
22．如图甲所示的电热油汀，是一种充油式取暖器，这种取暖器在腔体内电热管周围注有导热油。当接通电源后，电热管周围的导热油被加热，利用导热油的对流循环对周围空间环境进行加热。当油温达到85℃时，温控开关会自行断开电源，电热管停止如热。图乙是电热油汀加热电路的简化图，已知油汀的额定电压是220V，有高、中、低三个档，正常工作时最大功率为2000W，加热电阻R1、R2阻值一定，R1>R2，其中R1的阻值为96.8Ω.油汀中所装导热油的质量为5kg，导热油的比热容为2×103J/（kg·℃）。求
（1）油汀以最大功率正常工作时的总电阻。
（2）油汀在中温档正常工作时的功率。
（3）油汀在高温档正常工作时，若电热管对导热油加热时的热效率为40%，将导热油从5℃加热到85℃需要的最短时间是多少
参考答案：
1．C
2．A
3．C
4．B
5．B
6．B
7．D
8． 气压 升高 低
9． 小 电流表
10． 串 等于 不能
11． L2的灯丝断了 2 6
12． 2.5 1：1
13． 6 2.25
14． 0.02 20
15． 12伏特 8伏特
16． 多次测量求平均值减小误差
17．
18．
19． 定值电阻断路 0.4 B 2 反比
20． 向左移动变阻器的滑片，观察灯的发光情况 0.5
21．(1)20Ω；(2)1.8A
22．(1)24.2Ω；(2)500W；(3)1000s
