第1节
家庭电路
第十九章 生活用电

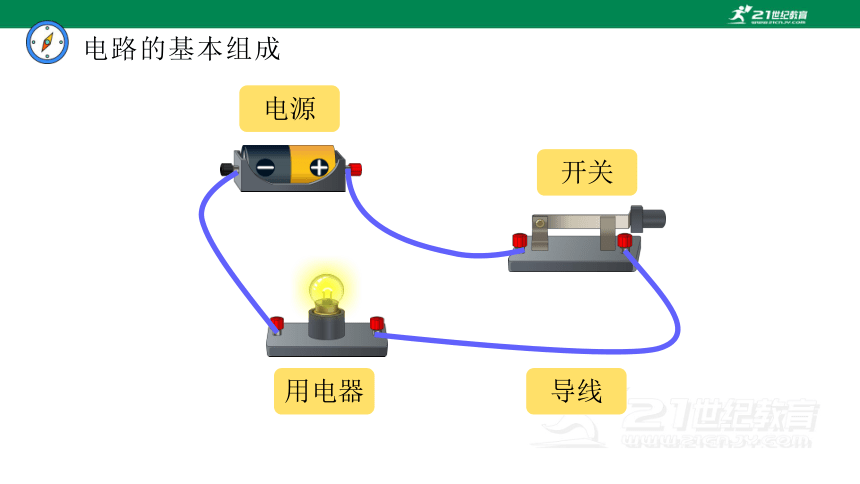

电路的基本组成
电源
用电器
导线
开关
Click to edit Master title style
Click to edit Master subtitle style

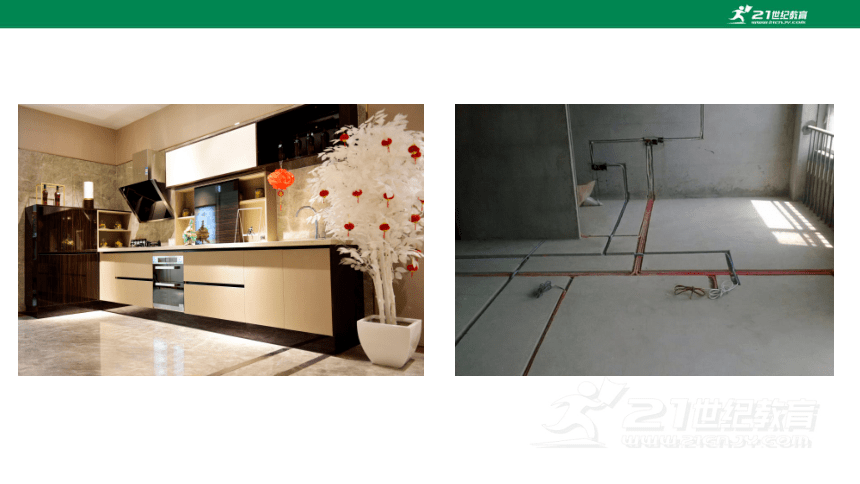

一、家庭电路的组成

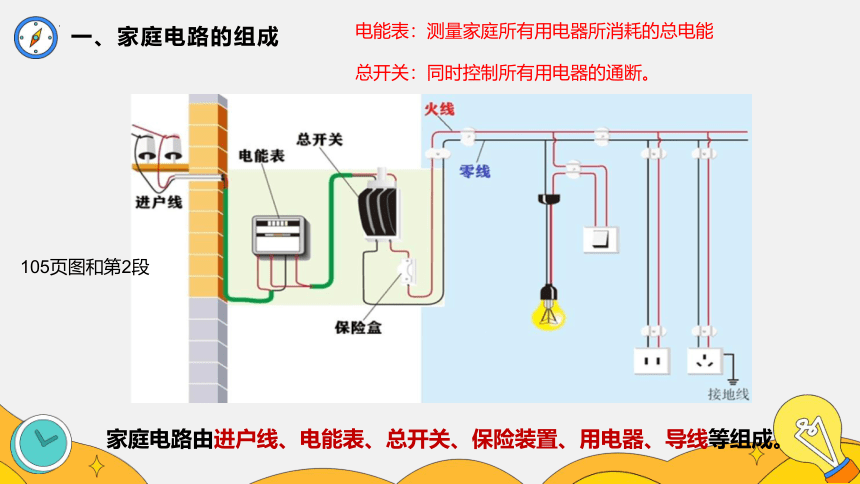

电能表：测量家庭所有用电器所消耗的总电能
总开关：同时控制所有用电器的通断。
家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成。
105页图和第2段
一、家庭电路的组成

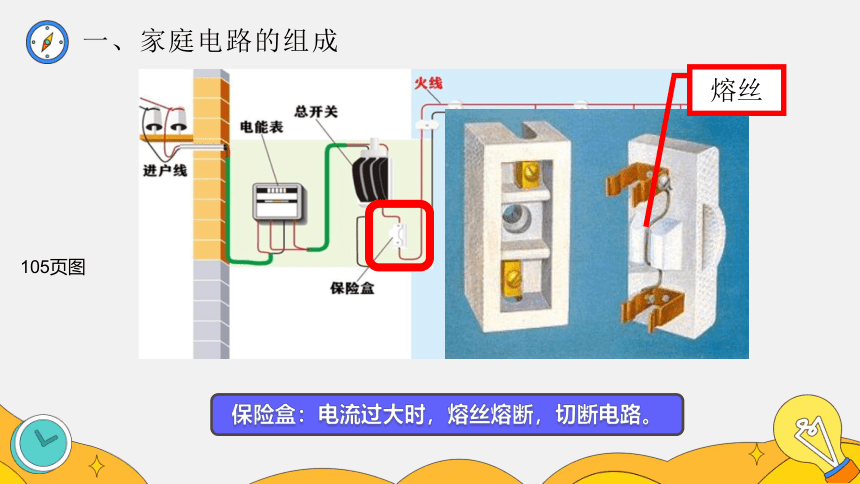

保险盒：电流过大时，熔丝熔断，切断电路。
熔丝
105页图
一、家庭电路的组成

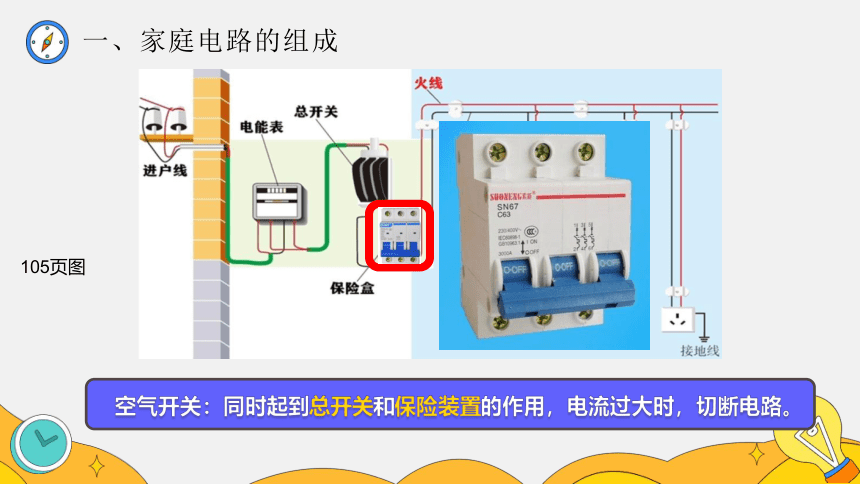

空气开关：同时起到总开关和保险装置的作用，电流过大时，切断电路。
105页图

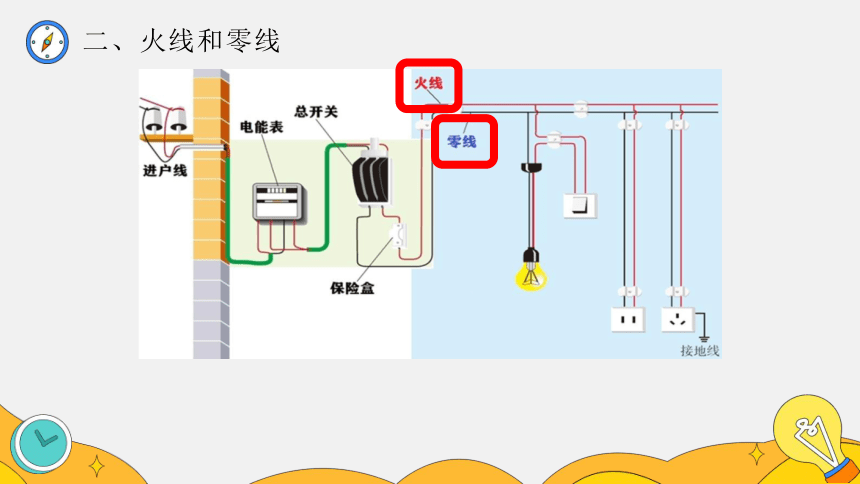

二、火线和零线
一、家庭电路的组成

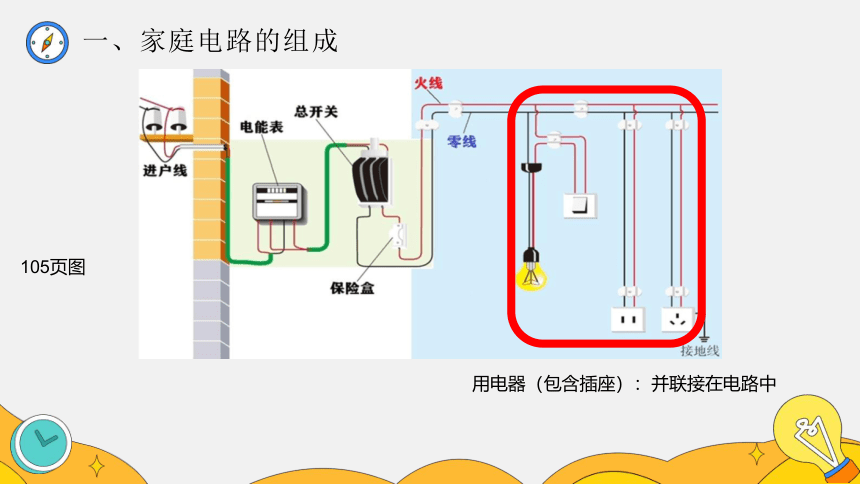

用电器（包含插座）：并联接在电路中
105页图
二、火线和零线
火线
零线
大地

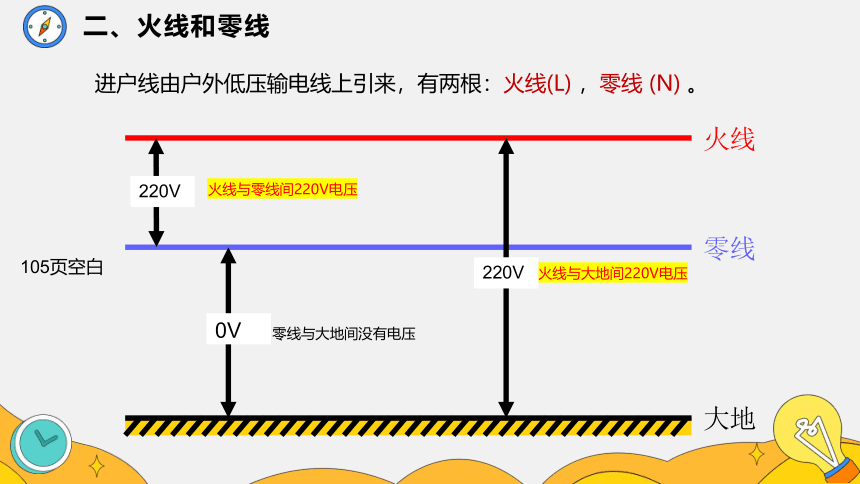

进户线由户外低压输电线上引来，有两根：火线(L) ，零线 (N) 。
火线与零线间220V电压
火线与大地间220V电压
零线与大地间没有电压
220V
220V
0V
105页空白

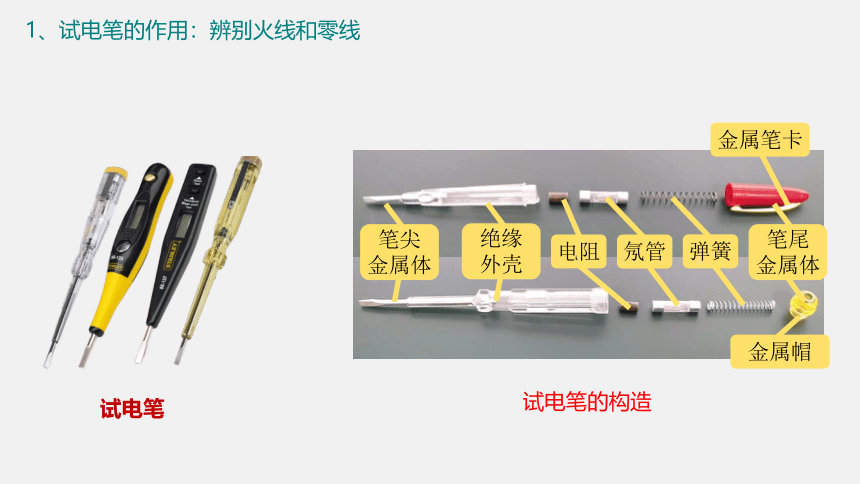

试电笔
1、试电笔的作用：辨别火线和零线
笔尖
金属体
绝缘
外壳
电阻
氖管
弹簧
笔尾
金属体
金属笔卡
金属帽
试电笔的构造
用试电笔识别火线和零线
3
试电笔的工作原理
火线
大地
发光
火线
用试电笔识别火线和零线
零线
大地
发光
不发光
1、手：必须接触笔尾金属体，
注意：
2、笔尖：接触被测的导线。
106页空白和第7段
Click to edit Master title style
Click to edit Master subtitle style
用试电笔识别火线和零线
会触电
√
√
思考：为了安全，保险盒接在火线还是零线上？
注意：保险和串接在火线上。
105页图
火线
零线
电灯和开关
2.用电器的连接
注意：开关与灯泡串联，且接在灯泡与火线之间
105页图
电灯和开关
中心金属片
金属螺旋套
接火线
接零线
105页图
三、插座
两孔插座
三孔插座
三、插座
1
插座的连接
氖管发光
氖管不发光
“左零右火”
三、插座
火线
零线
1
插座的连接
“左零右火”
105页图
三、插座
火线
零线
1
插座的连接
地线
“左零右火上接地”
105页图
洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线(L)，一条接零线(N)，第三条接地线(E)。这是为什么？
1.三线插头
四、三线插头和漏电保护器
a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电
三线插头
地线头较长的原因：接入时先接地，断开时接地最后断开，可以起到保护作用。
复习提问：
1、家庭电路的组成？各部分的作用？
2、如何检测火线和零线？该工具的使用注意事项？
3、开关、两孔和三孔插座的接法？什么样的用电器需要三孔插座？
2. 漏电保护器
当电路有电流（通过人体）流入大地时，漏电保护器会自动断开，切断电路。
漏电保护器的原理：
同时监测火线和零线上的电流，如果I火和I零不相等，漏电保护器启动切断电路。

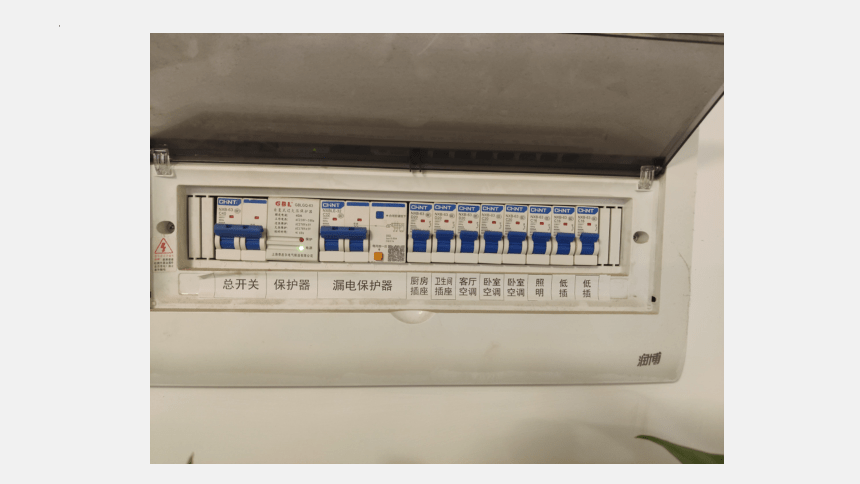

空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
例题
漏电保护器：如果人站在地上不小心接触了火线，电流经过
人体流入大地，即I火和I零不相等，这时“漏电保护器”会迅
速切断电路，保护人身安全。
空气开关：当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
108页图
家庭电路
家庭电路的组成
电流通过导体会发热
家庭电路的安装
课堂小结
试电笔
开关接在火线上
插座和各用电器并联
三线插座
漏电保护器
作用、结构、使用方法
左零右火上接地
家庭电路作图：
5. 连接线要横平竖直，交叉连接处要描点加粗。
课本108页
课本108页
对答案：
2．小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A．灯不能正常发光 B．保险丝迅速熔断 C．开关依然起作用 D．灯总是亮着
注意：1、试电笔氖管发光，说明笔尖金属端与火线之间连通。
2、火线断路处到发电厂间仍是火线，断路处之后就是普通导线；零线类似。
灯泡不亮且保险丝完好：1、火线连接处和零线连接处之间出现断路；
2、连接处之前火线断路；或连接处之前零线断路。即灯泡接的不再是火线或零线。
3、灯泡不能短路，否则电流过大，保险丝会熔断。
